1. BINAYATE PRESCRIPTIVE
Contrôle de la conformité au RTCM
Rabat, le 31 octobre 2014
ADEREE

2. Table des matières
• Objectif
• Environnement graphique
• Introduction
• Données générales
• Données du projet
• Éléments constructifs
• Fiche technique

3. PROJET
• Le logiciel BINAYATE a été conçu par l'ADEREE dans le cadre du projet de "Code
d'Efficacité Énergétique dans les Bâtiments" en collaboration avec le GEF et le
PNUD
• Le développement du programme a été réalisé par CYPE, entreprise développant
des logiciels techniques pour les professionnels de l’architecture et l’ingénierie de la
construction
BUT
• Contrôl fr la conformité des bâtiments au "Règlement Thermique de Construction
au Maroc (RTCM)" selon deux approches : prescriptive & performantielle
USAGE (selon l(approche prescriptive)
• Bâtiments résidentiels ou tertiaires (enseignement, santé, tourisme et autres)
• Conditionné par un taux global des baies vitrées (TGBV) du bâtiment inférieur à 45%
de la surface des murs extérieurs des espaces chauffés et/ou climatisés
Objectif

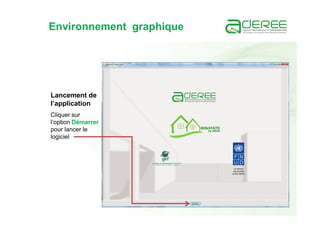

4. Lancement de
l’application
Cliquer sur
l’option Démarrer
pour lancer le
logiciel
Environnement graphique

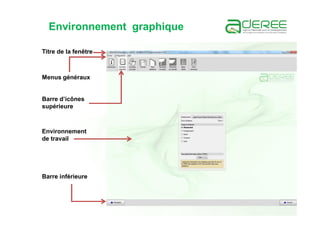

5. Environnement graphique
Barre d’icônes
supérieure
Barre inférieure
Titre de la fenêtre
Menus généraux
Environnement
de travail

6. Environnement graphique

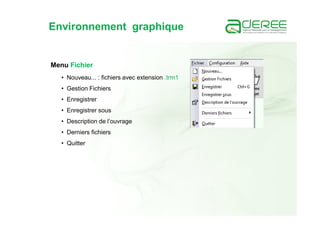

Menu Fichier
• Nouveau... : fichiers avec extension .trm1
• Gestion Fichiers
• Enregistrer
• Enregistrer sous
• Description de l’ouvrage
• Derniers fichiers
• Quitter

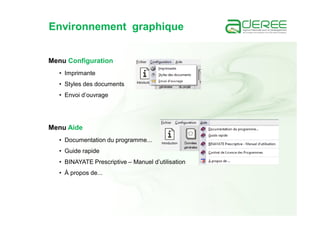

7. Menu Configuration
• Imprimante
• Styles des documents
• Envoi d’ouvrage
Menu Aide
• Documentation du programme...
• Guide rapide
• BINAYATE Prescriptive – Manuel d’utilisation
• À propos de...
Environnement graphique

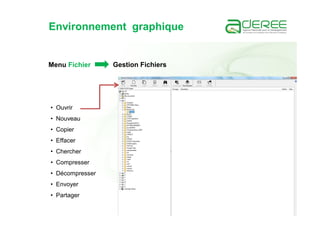

8. Environnement graphique
Menu Fichier Gestion Fichiers
• Ouvrir
• Nouveau
• Copier
• Effacer
• Chercher
• Compresser
• Décompresser
• Envoyer
• Partager

9. Introduction
Texte explicatif sur l’origine et le but du logiciel développé

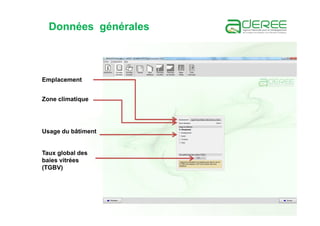

10. Données générales
Emplacement
Zone climatique
Usage du bâtiment
Taux global des
baies vitrées
(TGBV)

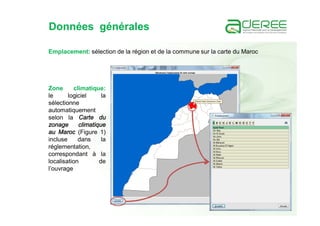

11. Données générales
Emplacement: sélection de la région et de la commune sur la carte du Maroc
Zone climatique:
le logiciel la
sélectionne
automatiquement
selon la Carte du
zonage climatique
au Maroc (Figure 1)
incluse dans la
réglementation,
correspondant à la
localisation de
l’ouvrage

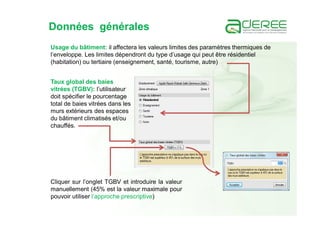

12. Données générales
Usage du bâtiment: il affectera les valeurs limites des paramètres thermiques de
l’enveloppe. Les limites dépendront du type d’usage qui peut être résidentiel
(habitation) ou tertiaire (enseignement, santé, tourisme, autre)
Taux global des baies
vitrées (TGBV): l’utilisateur
doit spécifier le pourcentage
total de baies vitrées dans les
murs extérieurs des espaces
du bâtiment climatisés et/ou
chauffés.
Cliquer sur l’onglet TGBV et introduire la valeur
manuellement (45% est la valeur maximale pour
pouvoir utiliser l’approche prescriptive)

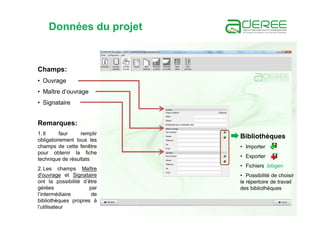

13. Données du projet
Champs:
• Ouvrage
• Maître d’ouvrage
• Signataire
Remarques:
1. Il faur remplir
obligatoirement tous les
champs de cette fenêtre
pour obtenir la fiche
technique de résultats
2. Les champs Maître
d'ouvrage et Signataire
ont la possibilité d’être
gérées par
l’intermédiaire de
bibliothèques propres à
l’utilisateur
Bibliothèques
• Importer
• Exporter
• Fichiers .bibgen
• Possibilité de choisir
le répertoire de travail
des bibliothèques

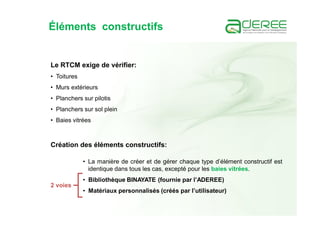

14. Éléments constructifs
Le RTCM exige de vérifier:
• Toitures
• Murs extérieurs
• Planchers sur pilotis
• Planchers sur sol plein
• Baies vitrées
Création des éléments constructifs:
• La manière de créer et de gérer chaque type d’élément constructif est
identique dans tous les cas, excepté pour les baies vitrées.
• Bibliothèque BINAYATE (fournie par l’ADEREE)
• Matériaux personnalisés (créés par l’utilisateur)
2 voies

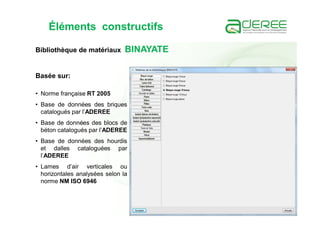

15. Éléments constructifs
Basée sur:
• Norme française RT 2005
• Base de données des briques
catalogués par l’ADEREE
• Base de données des blocs de
béton catalogués par l’ADEREE
• Base de données des hourdis
et dalles cataloguées par
l’ADEREE
• Lames d’air verticales ou
horizontales analysées selon la
norme NM ISO 6946
Bibliothèque de matériaux BINAYATE

16. Éléments constructifs

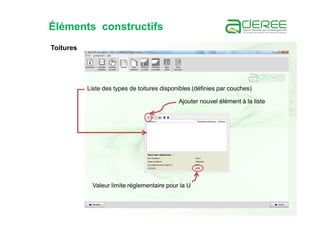

Toitures
Liste des types de toitures disponibles (définies par couches)
Valeur limite réglementaire pour la U
Ajouter nouvel élément à la liste

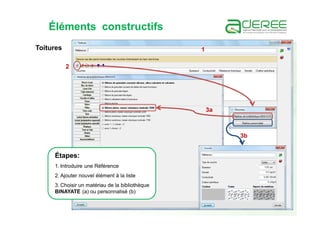

17. Éléments constructifs
1
2
3a
3b
Toitures
Étapes:
1. Introduire une Référence
2. Ajouter nouvel élément à la liste
3. Choisir un matériau de la bibliothèque
BINAYATE (a) ou personnalisé (b)

18. Éléments constructifs
4. Introduire l’épaisseur pour les matériaux BINAYATE (a) et pour les matériaux
personnalisés saisir toutes les données thermiques demandées (b)
5. Choisir la coleur et la trame du máteriau
4a
4b
5
5
Toitures
Étapes:

19. Éléments constructifs

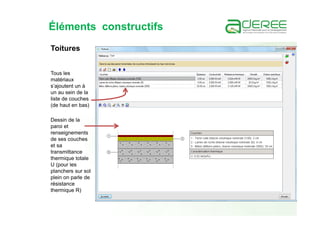

Tous les
matériaux
s’ajoutent un à
un au sein de la
liste de couches
(de haut en bas)
Toitures
Dessin de la
paroi et
renseignements
de ses couches
et sa
transmittance
thermique totale
U (pour les
planchers sur sol
plein on parle de
résistance
thermique R)

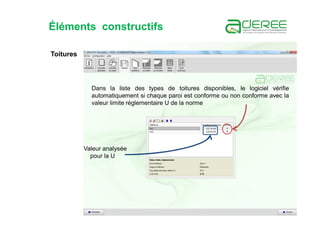

20. Éléments constructifs
Toitures
Dans la liste des types de toitures disponibles, le logiciel vérifie
automatiquement si chaque paroi est conforme ou non conforme avec la
valeur limite réglementaire U de la norme
Valeur analysée
pour la U

21. Éléments constructifs
Murs extérieurs
Dans la liste des types de murs extérieurs disponibles, le logiciel vérifie
automatiquement si chaque paroi est conforme ou non conforme avec
la valeur limite réglementaire U de la norme
Valeur analysée
pour la U

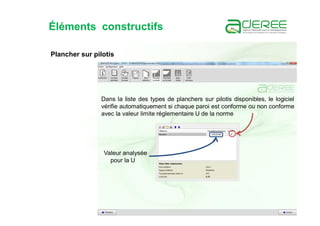

22. Éléments constructifs
Plancher sur pilotis
Dans la liste des types de planchers sur pilotis disponibles, le logiciel
vérifie automatiquement si chaque paroi est conforme ou non conforme
avec la valeur limite réglementaire U de la norme
Valeur analysée
pour la U

23. Éléments constructifs
Plancher sur sol plein
Dans la liste des types de planchers sur sol plein disponibles, le logiciel
vérifie automatiquement si chaque paroi est conforme ou non conforme
avec la valeur limite réglementaire R de la norme
Valeur analysée
pour la R
NE = Il n’y a pas d’exigence (selon la norme)

24. Éléments constructifs
Baies vitrées
Liste des types de baies vitrées disponibles
Valeur limite réglementaire pour la U (de la fenêtre)
Ajouter nouvel élément à la liste
Valeur limite
réglementaire
pour le facteur
solaire
équivalent FS*
(de la fenêtre)
pour chaque
orientation

25. Éléments constructifs
Baies vitrées
1. Introduire une
Référence
2. Spécifier l’orientation
3. Saisir la valeur de
surface
4. Introduire la valeur de
transmittance thermique U
et le facteur solaire
5. En option, il es possible
de considérer des
protections solaires
Étapes:
Aide 1 (critère d’angles limites
entre orientations)
1
2
3
Aide 2 (possibilité d’importer des valeurs
usuelles en projets selon le type de vitrage
et le type de menuiserie)
4
Aide 3 (définition des protections solaires et outil d’analyse pour calculer
automatiquement le coefficient de masque architectural (Fma))
5

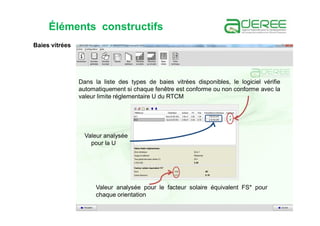

26. Baies vitrées
Dans la liste des types de baies vitrées disponibles, le logiciel vérifie
automatiquement si chaque fenêtre est conforme ou non conforme avec la
valeur limite réglementaire U du RTCM
Valeur analysée pour le facteur solaire équivalent FS* pour
chaque orientation
Valeur analysée
pour la U
Éléments constructifs

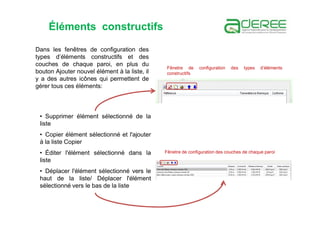

27. Dans les fenêtres de configuration des
types d’éléments constructifs et des
couches de chaque paroi, en plus du
bouton Ajouter nouvel élément à la liste, il
y a des autres icônes qui permettent de
gérer tous ces éléments:
• Supprimer élément sélectionné de la
liste
• Copier élément sélectionné et l'ajouter
à la liste Copier
• Éditer l'élément sélectionné dans la
liste
• Déplacer l'élément sélectionné vers le
haut de la liste/ Déplacer l'élément
sélectionné vers le bas de la liste
Fênetre de configuration des types d’éléments
constructifs
Fênetre de configuration des couches de chaque paroi
Éléments constructifs

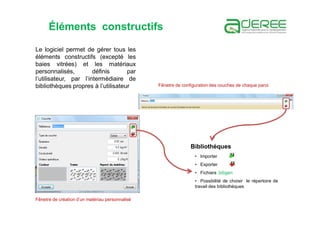

28. Le logiciel permet de gérer tous les
éléments constructifs (excepté les
baies vitrées) et les matériaux
personnalisés, définis par
l’utilisateur, par l’intermédiaire de
bibliothèques propres à l’utilisateur
Fênetre de création d’un matériau personnalisé
Bibliothèques
Fênetre de configuration des couches de chaque paroi
• Importer
• Exporter
• Fichiers .bibgen
• Possibilité de choisir le répertoire de
travail des bibliothèques

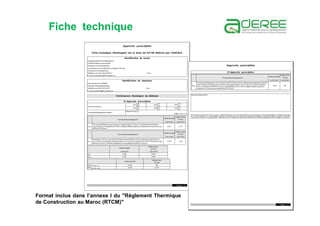

Éléments constructifs

29. Format inclus dans l’annexe I du "Règlement Thermique
de Construction au Maroc (RTCM)"

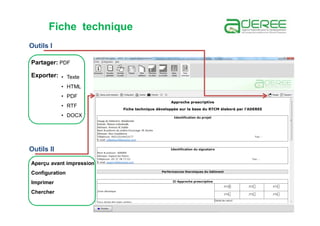

Fiche technique

30. Partager: PDF
Exporter:
Outils I
Aperçu avant impression
Configuration
Imprimer
Chercher
• Texte
• HTML
• PDF
• RTF
• DOCX
Outils II
Fiche technique

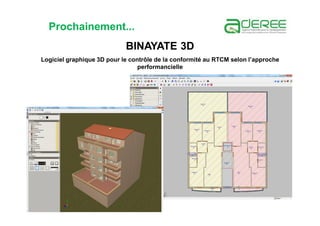

31. BINAYATE 3D
Logiciel graphique 3D pour le contrôle de la conformité au RTCM selon l’approche
performancielle
Prochainement...
