Comment éclairer une allée automatiquement à la
                             tombée de la nuit ?




Fonctionnement de la borne solaire




 Prenez soin du
matériel (ne rien
perdre et casser)
                                     Remonter pour démonter
                                       Tourner
                        Simuler lel’interrupteur sur Onla main
                           Mettre jour et la nuit avec

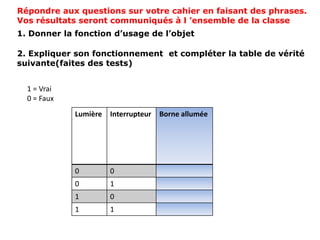

Répondre aux questions sur votre cahier en faisant des phrases.
Vos résultats seront communiqués à l ’ensemble de la classe
1. Donner la fonction d’usage de l’objet

2. Expliquer son fonctionnement et compléter la table de vérité
suivante(faites des tests)


  1 = Vrai
  0 = Faux
             Lumière   Interrupteur   Borne allumée




             0         0
             0         1
             1         0
             1         1

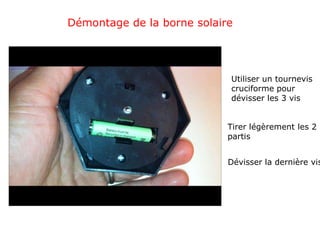

Démontage de la borne solaire




                            Utiliser un tournevis
                            cruciforme pour
                            dévisser les 3 vis


                            Tirer légèrement les 2
                            partis


                            Dévisser la dernière vis

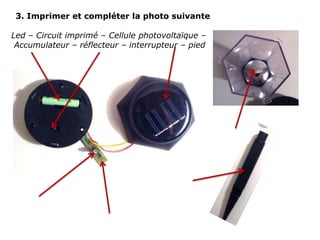

3. Imprimer et compléter la photo suivante

Led – Circuit imprimé – Cellule photovoltaïque –
 Accumulateur – réflecteur – interrupteur – pied

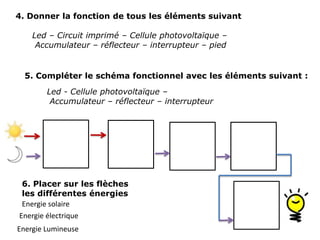

4. Donner la fonction de tous les éléments suivant

    Led – Circuit imprimé – Cellule photovoltaïque –
     Accumulateur – réflecteur – interrupteur – pied


  5. Compléter le schéma fonctionnel avec les éléments suivant :
        Led - Cellule photovoltaïque –
         Accumulateur – réflecteur – interrupteur




 6. Placer sur les flèches
 les différentes énergies
 Energie solaire
Energie électrique
Energie Lumineuse

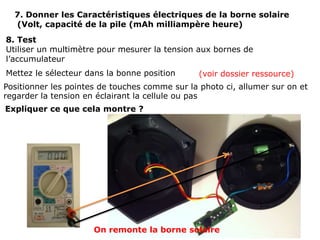

7. Donner les Caractéristiques électriques de la borne solaire
  (Volt, capacité de la pile (mAh milliampère heure)
8. Test
Utiliser un multimètre pour mesurer la tension aux bornes de
l’accumulateur

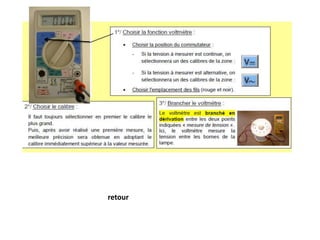

Mettez le sélecteur dans la bonne position      (voir dossier ressource)
Positionner les pointes de touches comme sur la photo ci, allumer sur on et
regarder la tension en éclairant la cellule ou pas
Expliquer ce que cela montre ?




                      On remonte la borne solaire
Dossier ressources
retour
