1. Arpenter une nouvelle dimension
Nouvelles tendances en gestion territoriale

2. GATINEAU, 12 ET 13 NOVEMBRE 2014
La cartographie mobile de précision et Rubix: deux outils incontournables pour une gestion optimale de votre territoire.
Introduction

3. GATINEAU, 12 ET 13 NOVEMBRE 2014

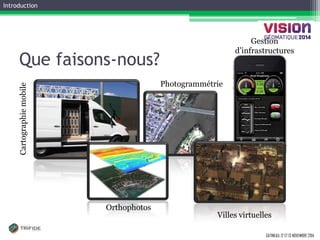

Que faisons-nous?
Cartographie mobile
Orthophotos
Photogrammétrie
Villes virtuelles
Introduction
Gestion d’infrastructures

4. GATINEAU, 12 ET 13 NOVEMBRE 2014
Introduction
Cartographie mobile

5. GATINEAU, 12 ET 13 NOVEMBRE 2014

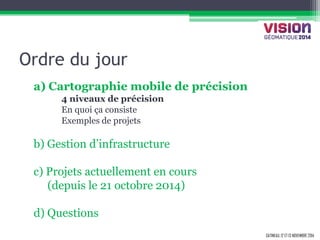

Ordre du jour
a) Cartographie mobile de précision
4 niveaux de précision
En quoi ça consiste
Exemples de projets

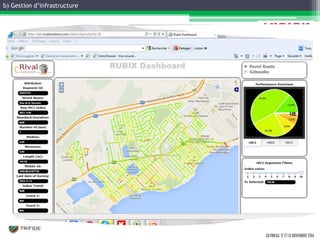

b) Gestion d’infrastructure
c) Projets actuellement en cours
(depuis le 21 octobre 2014)
d) Questions

6. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

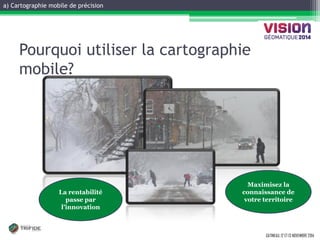

Pourquoi utiliser la cartographie mobile?
La rentabilité passe par l’innovation
Maximisez la connaissance de votre territoire

7. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

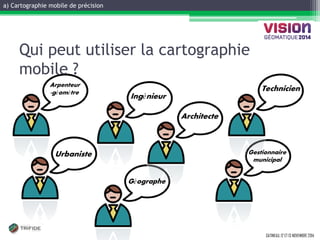

Qui peut utiliser la cartographie mobile ?
Moi
Moi
Moi
Moi
Moi
Moi
Moi

8. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
Arpenteur-géomètre
Géographe
Urbaniste
Architecte
Ingénieur
Technicien
Gestionnaire municipal
Qui peut utiliser la cartographie mobile ?

9. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
Vous
et votre équipe
Qui peut utiliser la cartographie mobile ?

10. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

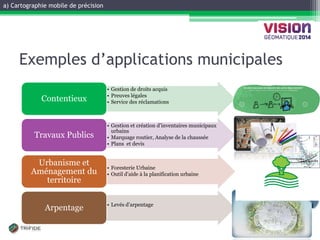

Exemples d’applications municipales
•Gestion de droits acquis
•Preuves légales
•Service des réclamations
Contentieux
•Gestion et création d’inventaires municipaux urbains
•Marquage routier, Analyse de la chaussée
•Plans et devis
Travaux Publics
•Foresterie Urbaine
•Outil d’aide à la planification urbaine
Urbanisme et Aménagement du territoire
•Levés d’arpentage
Arpentage

11. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

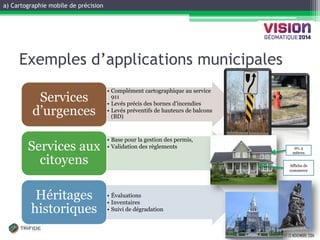

Exemples d’applications municipales
•Complément cartographique au service 911
•Levés précis des bornes d’incendies
•Levés préventifs de hauteurs de balcons (BD)
Services d’urgences
•Base pour la gestion des permis,
•Validation des règlements
Services aux citoyens
•Évaluations
•Inventaires
•Suivi de dégradation
Héritages historiques
20, 4 mètres
Affiche de commerce

12. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

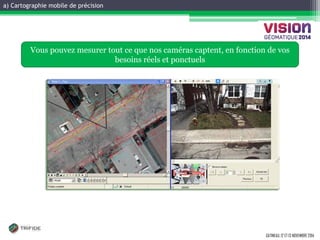

Vous pouvez mesurer tout ce que nos caméras captent, en fonction de vos besoins réels et ponctuels

13. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

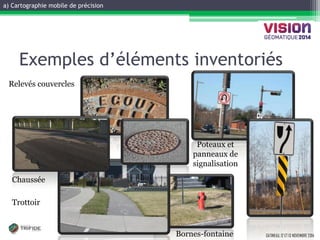

Exemples d’éléments inventoriés
Chaussée
Bornes-fontaine
Poteaux et panneaux de signalisation
Relevés couvercles
Trottoir

14. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

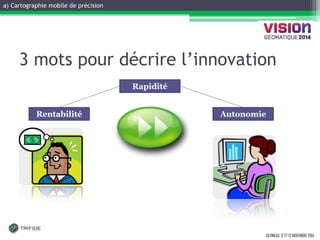

3 mots pour décrire l’innovation
Rentabilité
Rapidité
Autonomie

15. GATINEAU, 12 ET 13 NOVEMBRE 2014

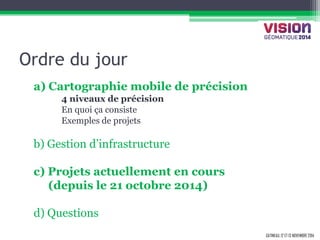

Ordre du jour
a) Cartographie mobile de précision
4 niveaux de précision
En quoi ça consiste
Exemples de projets
b) Gestion d’infrastructure
c) Projets actuellement en cours
(depuis le 21 octobre 2014)
d) Questions

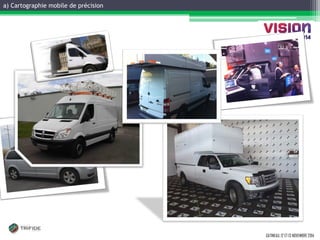

16. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

17. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

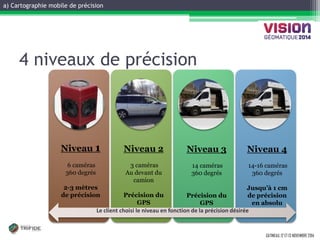

Le client choisi le niveau en fonction de la précision désirée
4 niveaux de précision
Niveau 1
6 caméras
360 degrés
2-3 mètres de précision
Niveau 3
14 caméras
360 degrés
Précision du GPS
Niveau 2
3 caméras
Au devant du camion
Précision du GPS
Niveau 4
14-16 caméras
360 degrés
Jusqu’à 1 cm de précision en absolu

18. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

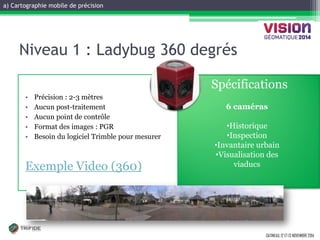

Spécifications
•Précision : 2-3 mètres
•Aucun post-traitement
•Aucun point de contrôle
•Format des images : PGR
•Besoin du logiciel Trimble pour mesurer
Exemple Video (360)
Niveau 1 : Ladybug 360 degrés
6 caméras
•Historique
•Inspection
•Invantaire urbain
•Visualisation des viaducs

19. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

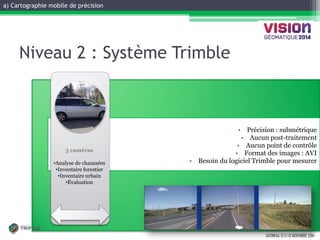

•Spécifications
•Précision : submétrique
•Aucun post-traitement
•Aucun point de contrôle
•Format des images : AVI
•Besoin du logiciel Trimble pour mesurer
• Historical
•Inspection
•
•
•
3 caméras
•Analyse de chaussées
•Inventaire forestier
•Inventaire urbain
•Évaluation
Niveau 2 : Système Trimble

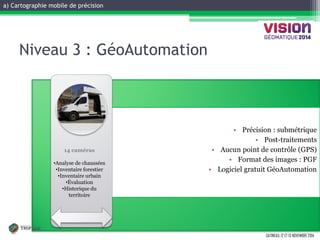

20. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
•Spécifications
Niveau 3 : GéoAutomation
•Précision : submétrique
•Post-traitements
•Aucun point de contrôle (GPS)
•Format des images : PGF
•Logiciel gratuit GéoAutomation
Level 1
14 caméras
•Analyse de chaussées
•Inventaire forestier
•Inventaire urbain
•Évaluation
•Historique du territoire

21. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
•Spécifications
Niveau 4 : GéoAutomation
•Précision : 4 cm
•Post-traitements
•Point de contrôle au sol
•Format des images : PGF
•Logiciel gratuit GéoAutomation
Level 1
14 caméras
•Analyse de chaussées
•Inventaire forestier
•Inventaire urbain
•Évaluation
•Historique du territoire

22. GATINEAU, 12 ET 13 NOVEMBRE 2014

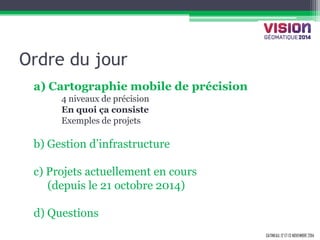

Ordre du jour
a) Cartographie mobile de précision
4 niveaux de précision
En quoi ça consiste
Exemples de projets
b) Gestion d’infrastructure
c) Projets actuellement en cours
(depuis le 21 octobre 2014)
d) Questions

23. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

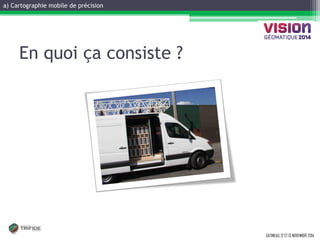

En quoi ça consiste ?

24. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
Acquisition des images

25. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

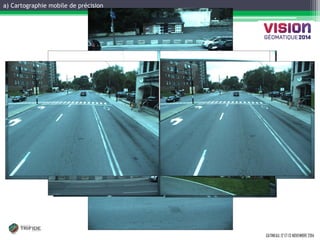

14 Cameras 360° View

26. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

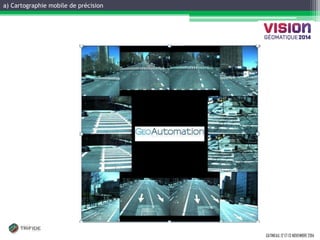

1st Avenue New York

27. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

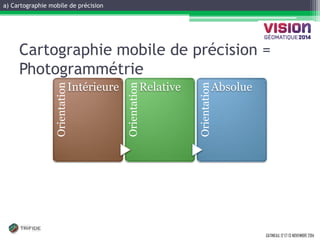

Cartographie mobile de précision = Photogrammétrie
Orientation
Intérieure
Orientation
Relative
Orientation
Absolue

28. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

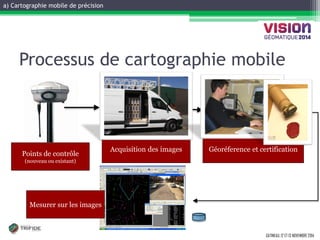

Processus de cartographie mobile
Points de contrôle
(nouveau ou existant)
Acquisition des images
Géoréference et certification
Mesurer sur les images

29. GATINEAU, 12 ET 13 NOVEMBRE 2014
Mesurer à partir de votre ordinateur

30. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

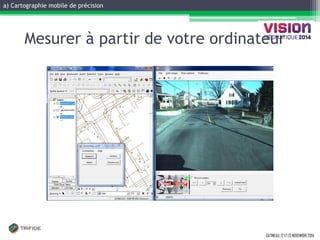

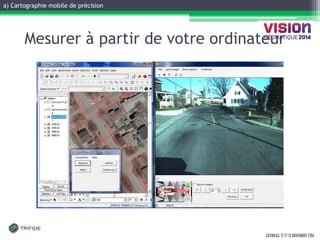

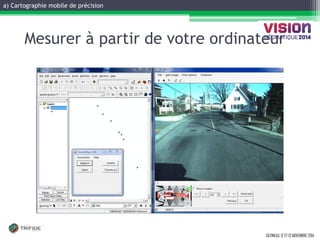

Mesurer à partir de votre ordinateur

31. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
Mesurer à partir de votre ordinateur

32. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
Mesurer à partir de votre ordinateur

33. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
Mesurer à partir de votre ordinateur

34. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

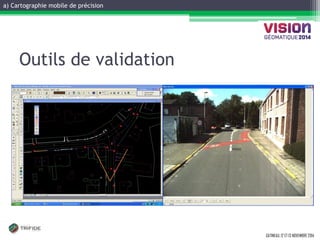

Outils de validation

35. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
Un outil de validation incomparable

36. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

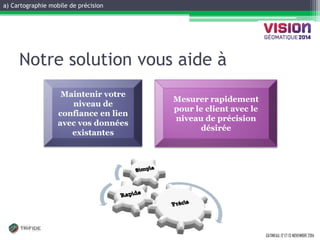

Notre solution vous aide à
Mesurer rapidement pour le client avec le niveau de précision désirée
Maintenir votre niveau de confiance en lien avec vos données existantes

37. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

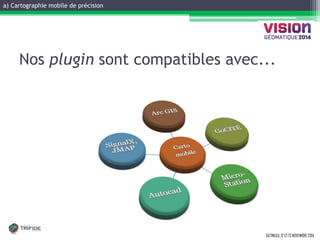

Nos plugin sont compatibles avec...

38. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
MTQ
Shawinigan
Rivière-du- Loup
LVM, EXP
Niveaux 1 et 2
Qualicum Beach
Saguenay, ALMA,
St-Ambroise
Plessisisville, Québec,
Burnaby
St-Jérôme, Sorel
Niveau 3
Lévis
Québec
Montréal,
McElhanney, TELUS, Burnaby, Transports BC
Niveau 4
Repentigny
Ste-Marthe-sur- le-Lac
Blainville
St-Jérôme
Niveau 3

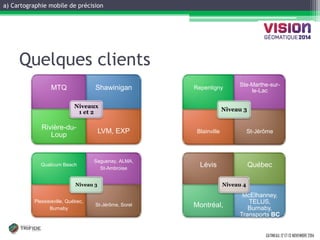

Quelques clients

39. GATINEAU, 12 ET 13 NOVEMBRE 2014

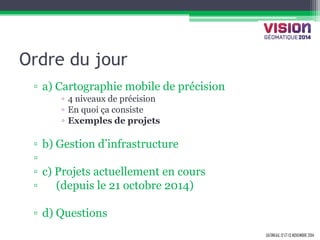

Ordre du jour
▫a) Cartographie mobile de précision
▫4 niveaux de précision
▫En quoi ça consiste
▫Exemples de projets
▫b) Gestion d’infrastructure
▫
▫c) Projets actuellement en cours
▫ (depuis le 21 octobre 2014)
▫d) Questions

40. GATINEAU, 12 ET 13 NOVEMBRE 2014
Exemples de projets

41. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
Repentigny
•Aucun point de contrôle
•Précision absolue obtenue: moins de 10 cm
•Niveau 3- GPS seulement

42. GATINEAU, 12 ET 13 NOVEMBRE 2014
Repentigny

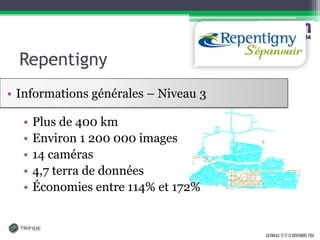

•Plus de 400 km
•Environ 1 200 000 images
•14 caméras
•4,7 terra de données
•Économies entre 114% et 172%
•Informations générales – Niveau 3

43. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

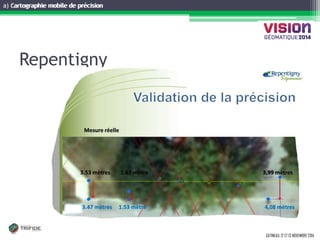

Repentigny
cartographie

44. GATINEAU, 12 ET 13 NOVEMBRE 2014

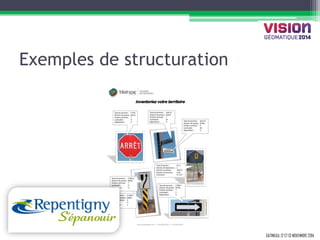

Exemples de structuration

45. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

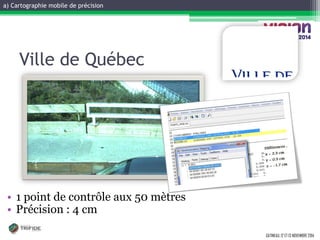

Ville de Québec

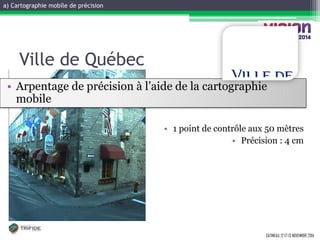

•Arpentage de précision à l’aide de la cartographie mobile
•1 point de contrôle aux 50 mètres
•Précision : 4 cm

46. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014
Ville de Québec
•1 point de contrôle aux 50 mètres
•Précision : 4 cm

47. GATINEAU, 12 ET 13 NOVEMBRE 2014

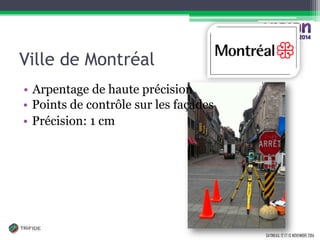

Ville de Montréal
•Points de contrôle sur les façades
•Précision: 1 cm
•Arpentage de haute précision

48. GATINEAU, 12 ET 13 NOVEMBRE 2014
•Enregistrement des images
a) cartographie mobile de précision

49. GATINEAU, 12 ET 13 NOVEMBRE 2014
Arpentage de haute précision pour l’établissement de points de contrôle
a) cartographie mobile de précision

50. GATINEAU, 12 ET 13 NOVEMBRE 2014

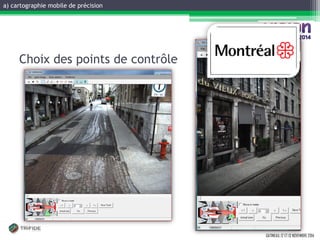

Choix des points de contrôle
a) cartographie mobile de précision

51. GATINEAU, 12 ET 13 NOVEMBRE 2014

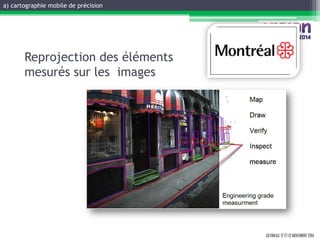

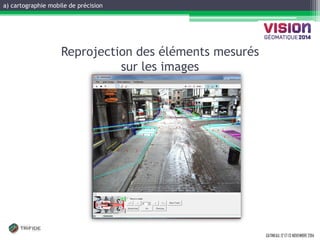

Reprojection des éléments mesurés sur les images
a) cartographie mobile de précision

52. GATINEAU, 12 ET 13 NOVEMBRE 2014
Reprojection des éléments mesurés sur les images
a) cartographie mobile de précision

53. GATINEAU, 12 ET 13 NOVEMBRE 2014

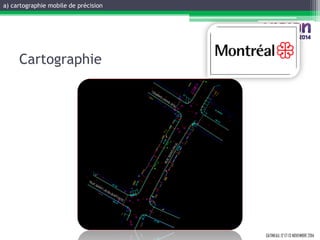

Cartographie
a) cartographie mobile de précision

54. a) Cartographie mobile de précision
GATINEAU, 12 ET 13 NOVEMBRE 2014

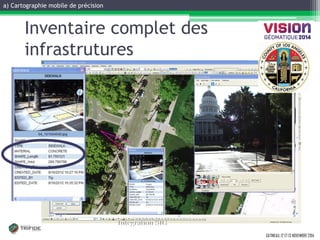

Inventaire complet des infrastrutures

55. GATINEAU, 12 ET 13 NOVEMBRE 2014

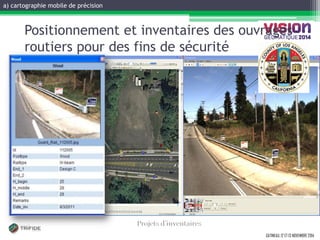

Positionnement et inventaires des ouvrages routiers pour des fins de sécurité
a) cartographie mobile de précision

56. GATINEAU, 12 ET 13 NOVEMBRE 2014

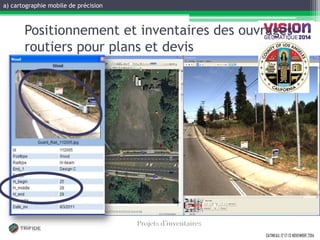

Positionnement et inventaires des ouvrages routiers pour plans et devis
a) cartographie mobile de précision

57. GATINEAU, 12 ET 13 NOVEMBRE 2014

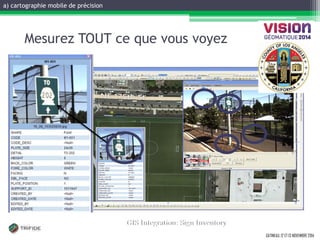

Mesurez TOUT ce que vous voyez
a) cartographie mobile de précision

58. GATINEAU, 12 ET 13 NOVEMBRE 2014
Existing
Pole
Location
Poteau proposé

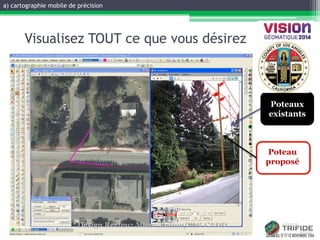

Visualisez TOUT ce que vous désirez
Poteaux existants
a) cartographie mobile de précision

59. GATINEAU, 12 ET 13 NOVEMBRE 2014

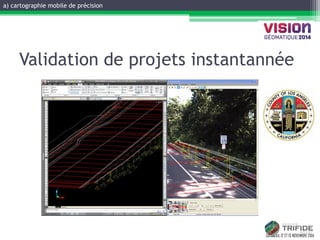

Validation de projets instantannée
a) cartographie mobile de précision

60. GATINEAU, 12 ET 13 NOVEMBRE 2014

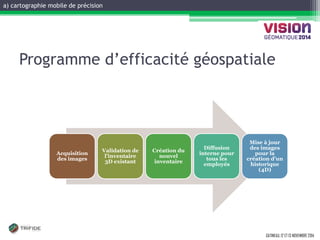

Programme d’efficacité géospatiale
Acquisition des images
Validation de l’inventaire 3D existant
Création du nouvel inventaire
Diffusion interne pour tous les employés
Mise à jour des images pour la création d’un historique (4D)
a) cartographie mobile de précision

61. GATINEAU, 12 ET 13 NOVEMBRE 2014
Programme d’efficacité géospatiale Signature
GéoAutomation
Rubix
Urban
a) cartographie mobile de précision

62. GATINEAU, 12 ET 13 NOVEMBRE 2014
Ordre du jour
a) Cartographie mobile de précision
4 niveaux de précision
En quoi ça consiste
Exemples de projets
b) Gestion d’infrastructure
c) Projets actuellement en cours
(depuis le 21 octobre 2014)
d) Questions

63. GATINEAU, 12 ET 13 NOVEMBRE 2014
Ordre du jour
a) Cartographie mobile de précision
4 niveaux de précision
En quoi ça consiste
Exemples de projets
b) Gestion d’infrastructure
c) Projets actuellement en cours
(depuis le 21 octobre 2014)
d) Questions

64. GATINEAU, 12 ET 13 NOVEMBRE 2014
b) Gestion d’infrastructure

65. b) Gestion d’infrastructure
GATINEAU, 12 ET 13 NOVEMBRE 2014

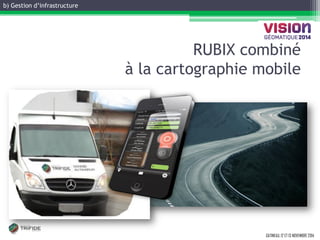

RUBIX combiné à la cartographie mobile

66. b) Gestion d’infrastructure
GATINEAU, 12 ET 13 NOVEMBRE 2014

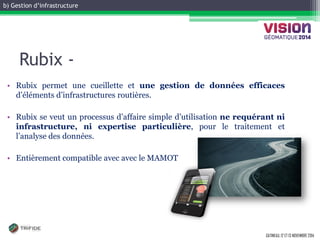

Rubix -
•Rubix permet une cueillette et une gestion de données efficaces d’éléments d’infrastructures routières.
•Rubix se veut un processus d’affaire simple d’utilisation ne requérant ni infrastructure, ni expertise particulière, pour le traitement et l’analyse des données.
•Entièrement compatible avec avec le MAMOT

67. b) Gestion d’infrastructure
GATINEAU, 12 ET 13 NOVEMBRE 2014

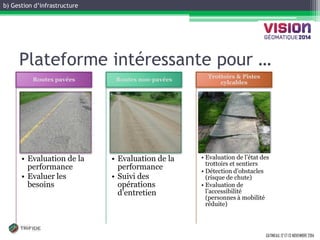

Plateforme intéressante pour …
•Evaluation de la performance
•Evaluer les besoins
Routes pavées
•Evaluation de la performance
•Suivi des opérations d’entretien
Routes non-pavées
•Evaluation de l’état des trottoirs et sentiers
•Détection d’obstacles (risque de chute)
•Evaluation de l’accessibilité (personnes à mobilité réduite)
Trottoirs & Pistes cylcables

68. b) Gestion d’infrastructure
GATINEAU, 12 ET 13 NOVEMBRE 2014

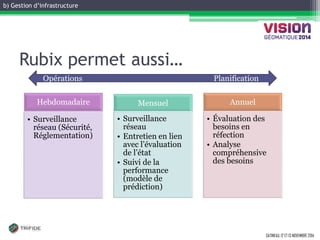

Rubix permet aussi…
Hebdomadaire
•Surveillance réseau (Sécurité, Réglementation)
Mensuel
•Surveillance réseau
•Entretien en lien avec l’évaluation de l’état
•Suivi de la performance (modèle de prédiction)
Annuel
•Évaluation des besoins en réfection
•Analyse compréhensive des besoins
Opérations
Planification

69. b) Gestion d’infrastructure
GATINEAU, 12 ET 13 NOVEMBRE 2014

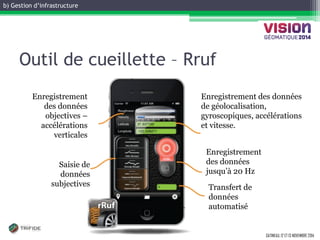

Outil de cueillette – Rruf
Saisie de données subjectives
Enregistrement des données objectives – accélérations verticales
Enregistrement des données de géolocalisation, gyroscopiques, accélérations et vitesse.
Enregistrement des données jusqu’à 20 Hz
Transfert de données automatisé

70. b) Gestion d’infrastructure
GATINEAU, 12 ET 13 NOVEMBRE 2014

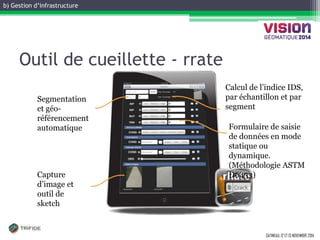

Outil de cueillette - rrate
Formulaire de saisie de données en mode statique ou dynamique. (Méthodologie ASTM D6433)
Capture d’image et outil de sketch
Segmentation et géo- référencement automatique
Calcul de l’indice IDS, par échantillon et par segment

71. GATINEAU, 12 ET 13 NOVEMBRE 2014

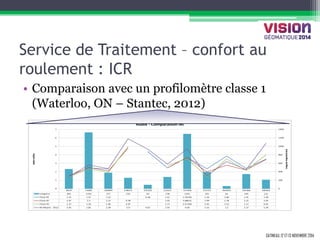

Service de Traitement – confort au roulement : ICR
•Comparaison avec un profilomètre classe 1 (Waterloo, ON – Stantec, 2012)
Collecte de données rRuf
Indice rRuf intermédiaire (Classe 3, m/km)
ICR (Echelle et classification 1- 10)

72. b) Gestion d’infrastructure
GATINEAU, 12 ET 13 NOVEMBRE 2014

73. b) Gestion d’infrastructure
GATINEAU, 12 ET 13 NOVEMBRE 2014

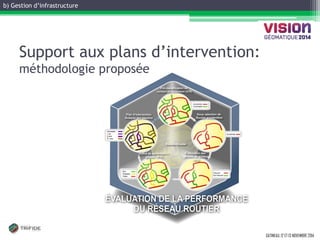

Support aux plans d’intervention: méthodologie proposée

74. b) Gestion d’infrastructure
GATINEAU, 12 ET 13 NOVEMBRE 2014

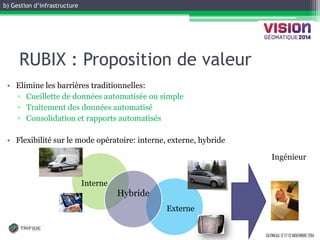

RUBIX : Proposition de valeur
•Elimine les barrières traditionnelles:
▫Cueillette de données automatisée ou simple
▫Traitement des données automatisé
▫Consolidation et rapports automatisés
•Flexibilité sur le mode opératoire: interne, externe, hybride
Interne
Ingénieur
Externe
Hybride

75. GATINEAU, 12 ET 13 NOVEMBRE 2014

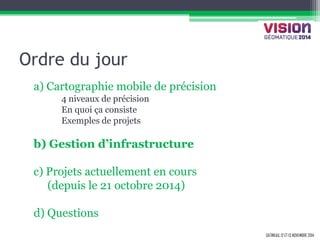

Ordre du jour
a) Cartographie mobile de précision
4 niveaux de précision
En quoi ça consiste
Exemples de projets
b) Gestion d’infrastructure
c) Projets actuellement en cours
(depuis le 21 octobre 2014)
d) Questions

76. c) Projets depuis le 21 octobre 2014
GATINEAU, 12 ET 13 NOVEMBRE 2014

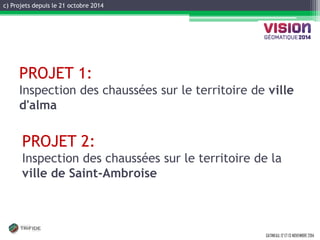

PROJET 1: Inspection des chaussées sur le territoire de ville d'alma
PROJET 2:
Inspection des chaussées sur le territoire de la ville de Saint-Ambroise

77. c) Projets depuis le 21 octobre 2014
GATINEAU, 12 ET 13 NOVEMBRE 2014

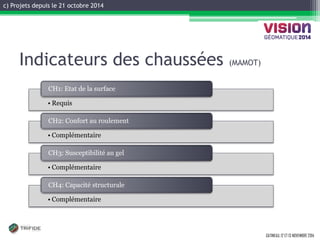

Indicateurs des chaussées (MAMOT)
•Requis
CH1: Etat de la surface
•Complémentaire
CH2: Confort au roulement
•Complémentaire
CH3: Susceptibilité au gel
•Complémentaire
CH4: Capacité structurale

78. c) Projets depuis le 21 octobre 2014
GATINEAU, 12 ET 13 NOVEMBRE 2014

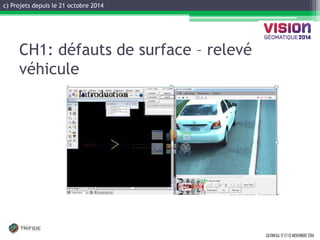

CH1: défauts de surface – relevé véhicule

79. c) Projets depuis le 21 octobre 2014
GATINEAU, 12 ET 13 NOVEMBRE 2014

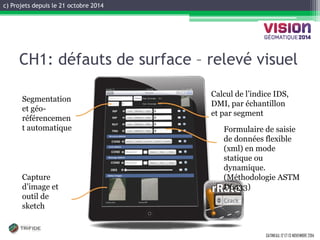

CH1: défauts de surface – relevé visuel
Formulaire de saisie de données flexible (xml) en mode statique ou dynamique. (Méthodologie ASTM D6433)
Capture d’image et outil de sketch
Segmentation et géo- référencement automatique
Calcul de l’indice IDS, DMI, par échantillon et par segment

80. c) Projets depuis le 21 octobre 2014
GATINEAU, 12 ET 13 NOVEMBRE 2014

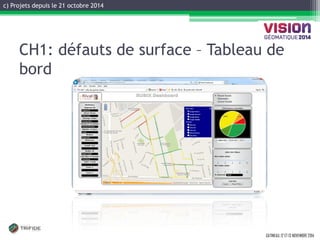

CH1: défauts de surface – Tableau de bord

81. c) Projets depuis le 21 octobre 2014
GATINEAU, 12 ET 13 NOVEMBRE 2014

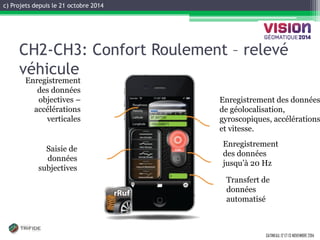

CH2-CH3: Confort Roulement – relevé véhicule
Saisie de données subjectives
Enregistrement des données objectives – accélérations verticales
Enregistrement des données de géolocalisation, gyroscopiques, accélérations et vitesse.
Enregistrement des données jusqu’à 20 Hz
Transfert de données automatisé

82. c) Projets depuis le 21 octobre 2014
GATINEAU, 12 ET 13 NOVEMBRE 2014

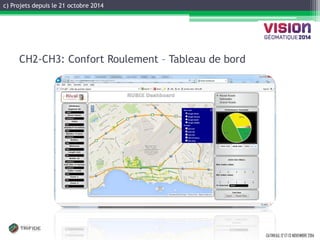

CH2-CH3: Confort Roulement – Tableau de bord

83. GATINEAU, 12 ET 13 NOVEMBRE 2014

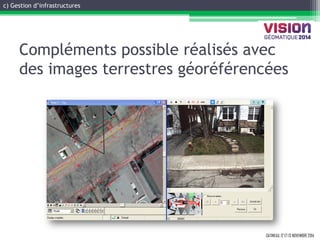

Compléments possible réalisés avec des images terrestres géoréférencées
c) Gestion d’infrastructures

84. GATINEAU, 12 ET 13 NOVEMBRE 2014
Bonne qualité
Exemple de segmentation réalisé à tous les 5 mètres
c) Gestion d’infrastructures

85. GATINEAU, 12 ET 13 NOVEMBRE 2014

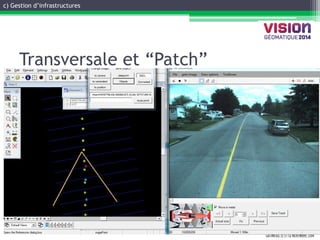

Transversale et “Patch”
c) Gestion d’infrastructures

86. GATINEAU, 12 ET 13 NOVEMBRE 2014

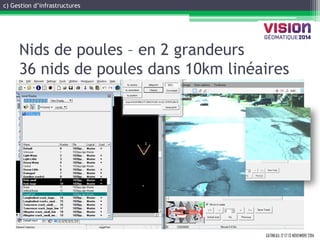

Nids de poules – en 2 grandeurs 36 nids de poules dans 10km linéaires
c) Gestion d’infrastructures

87. GATINEAU, 12 ET 13 NOVEMBRE 2014

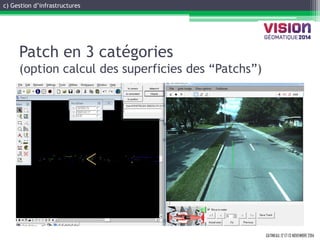

Patch en 3 catégories (option calcul des superficies des “Patchs”)
c) Gestion d’infrastructures

88. GATINEAU, 12 ET 13 NOVEMBRE 2014

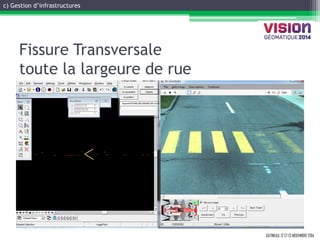

Fissure Transversale toute la largeure de rue
c) Gestion d’infrastructures

89. GATINEAU, 12 ET 13 NOVEMBRE 2014

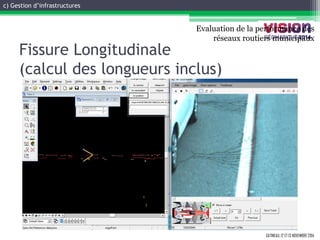

Fissure Longitudinale (calcul des longueurs inclus)
Evaluation de la performance des réseaux routiers municipaux
c) Gestion d’infrastructures

90. GATINEAU, 12 ET 13 NOVEMBRE 2014

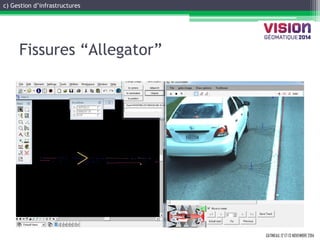

Fissures “Allegator”
c) Gestion d’infrastructures

91. c) Projets depuis le 21 octobre 2014
GATINEAU, 12 ET 13 NOVEMBRE 2014

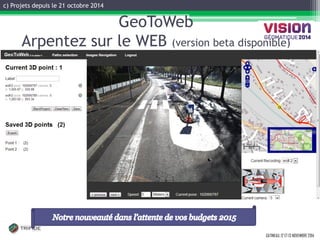

GeoToWeb
Arpentez sur le WEB (version beta disponible)

92. c) Projets depuis le 21 octobre 2014
GATINEAU, 12 ET 13 NOVEMBRE 2014
Effet “boule de neige” chez nos clients

93. GATINEAU, 12 ET 13 NOVEMBRE 2014
c) Gestion d’infrastructures

94. d) Questions ?
GATINEAU, 12 ET 13 NOVEMBRE 2014
Questions ?
