Infrastructure hyperconvergée : repensons la simplicité avec VSPEX Blue

1© Copyright 2014 EMC Corporation. All rights reserved.© Copyright 2014 EMC Corporation. All rights reserved.
Infrastructure hyper-
convergée
'Redefine Simplicity' avec
VSPEX Blue
Emmanuel Bernard
Principal SE
@veemanuel
#EMCTour

REFERENCE
ARCHITECTURE
HYPER
CONVERGED
RACKSCALE
SYSTEM
Aujourd’hui NouveauAujourd’hui

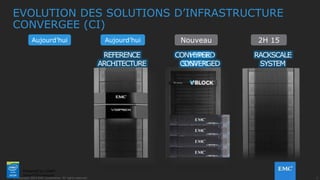

EVOLUTION DES SOLUTIONS D’INFRASTRUCTURE
CONVERGEE (CI)
Powered by Intel®
Xeon® Processors
2H 15

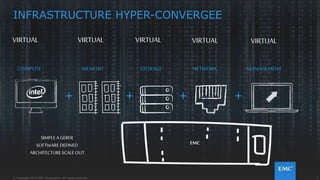

INFRASTRUCTURE HYPER-CONVERGEE
+
MEMORYCOMPUTE NETWORK
+
MANAGEMENT
+
3
STORAGE
+
VIRTUAL VIRTUAL VIRTUAL VIRTUAL VIRTUAL
SIMPLE A GERER
SOFTWARE DEFINED
ARCHITECTURE SCALE OUT
EMC

ENJEUX ACTUELS DES EQUIPES IT
• Comment planifier mon budget IT sur 3
ans ?
• Mon IT va t-elle croître assez vite ?
• Mon choix va t-il répondre à mes besoins ?
• Cette infrastructure sera assez agile ?
• Comment gérer plusieurs composants ?
• Comment négocier avec plusieurs
fournisseurs ?
• Comment migrer vers le Cloud ?
• Comment garantir la disponibilité de mes
applications ?

L’IINFRASTRUCTURE… SIMPLIFIEE
Agile, scalable et sûr, VSPEX BLUE simplifie le déploiement, la gestion et l’extension de votre
infrastructure IT.
AVANT
Powered by Intel®
Xeon® Processors

L’IINFRASTRUCTURE… SIMPLIFIEE
Agile, scalable et sûr, VSPEX BLUE simplifie le déploiement, la gestion et l’extension de votre
infrastructure IT.
VSPEX BLUE est simple…
• Commander : une seule référence
• Configurer : basé sur des assistants
• Gérer : avec VSPEX BLUE Manager
• Croître : jusqu’à quatre appliances
• Maintenir : Support EMC 24/7
…et il…
• Evite une planification complexe de la
croissance
• Est équipé de processeurs Intel® Xeon®
APRES
Powered by Intel®
Xeon® Processors

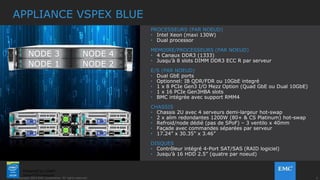

APPLIANCE VSPEX BLUE
PROCESSEURS (PAR NOEUD)
• Intel Xeon (maxi 130W)
• Dual processor
MEMOIRE/PROCESSEURS (PAR NOEUD)
• 4 Canaux DDR3 (1333)
• Jusqu’à 8 slots DIMM DDR3 ECC R par serveur
E/S (PAR NOEUD)
• Dual GbE ports
• Optionnel: IB QDR/FDR ou 10GbE integré
• 1 x 8 PCIe Gen3 I/O Mezz Option (Quad GbE ou Dual 10GbE)
• 1 x 16 PCIe Gen3HBA slots
• BMC intégrée avec support RMM4
CHASSIS
• Chassis 2U avec 4 serveurs demi-largeur hot-swap
• 2 x alim redondantes 1200W (80+ & CS Platinum) hot-swap
• Refroid/node dédié (pas de SPoF) – 3 ventilo x 40mm
• Façade avec commandes séparées par serveur
• 17.24” x 30.35” x 3.46”
DISQUES
• Contrôleur intégré 4-Port SAT/SAS (RAID logiciel)
• Jusqu’à 16 HDD 2.5” (quatre par noeud)
NODE 3
NODE 1
NODE 4
NODE 2
Powered by Intel®
Xeon® Processors

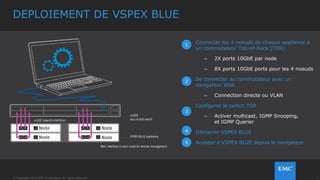

DEPLOIEMENT DE VSPEX BLUE
Connecter les 4 noeuds de chaque appliance à
un commutateur Top-of-Rack (TOR)
– 2X ports 10GbE par node
– 8X ports 10GbE ports pour les 4 noeuds
Se connecter au commutateur avec un
navigateur Web
– Connection directe ou VLAN
Configurer le switch TOR
– Activer multicast, IGMP Snooping,
et IGMP Querier
Démarrer VSPEX BLUE
Accéder à VSPEX BLUE depuis le navigateur
1
2
3
4
5

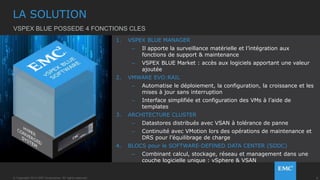

1. VSPEX BLUE MANAGER
– Il apporte la surveillance matérielle et l’intégration aux
fonctions de support & maintenance
– VSPEX BLUE Market : accès aux logiciels apportant une valeur
ajoutée
2. VMWARE EVO:RAIL
– Automatise le déploiement, la configuration, la croissance et les
mises à jour sans interruption
– Interface simplifiée et configuration des VMs à l’aide de
templates
3. ARCHITECTURE CLUSTER
– Datastores distribués avec VSAN à tolérance de panne
– Continuité avec VMotion lors des opérations de maintenance et
DRS pour l’équilibrage de charge
4. BLOCS pour le SOFTWARE-DEFINED DATA CENTER (SDDC)
– Combinant calcul, stockage, réseau et management dans une
couche logicielle unique : vSphere & VSAN
LA SOLUTION
VSPEX BLUE POSSEDE 4 FONCTIONS CLES

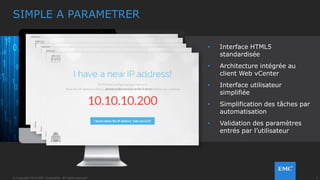

• Interface HTML5
standardisée
• Architecture intégrée au
client Web vCenter
• Interface utilisateur
simplifiée
• Simplification des tâches par
automatisation
• Validation des paramètres
entrés par l’utilisateur
SIMPLE A PARAMETRER

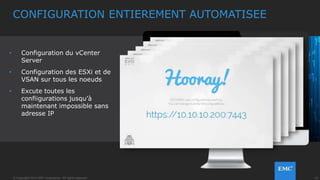

• Configuration du vCenter
Server
• Configuration des ESXi et de
VSAN sur tous les noeuds
• Excute toutes les
confiigurations jusqu’à
maintenant impossible sans
adresse IP
CONFIGURATION ENTIEREMENT AUTOMATISEE

INITIALIZING CONFIGURING
BUILDING
FINISHING

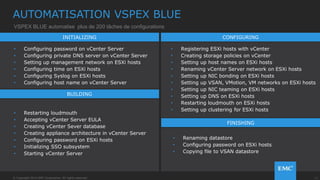

AUTOMATISATION VSPEX BLUE
• Registering ESXi hosts with vCenter
• Creating storage policies on vCenter
• Setting up host names on ESXi hosts
• Renaming vCenter Server network on ESXi hosts
• Setting up NIC bonding on ESXi hosts
• Setting up VSAN, VMotion, VM networks on ESXi hosts
• Setting up NIC teaming on ESXi hosts
• Setting up DNS on ESXi hosts
• Restarting loudmouth on ESXi hosts
• Setting up clustering for ESXi hosts
• Renaming datastore
• Configuring password on ESXi hosts
• Copying file to VSAN datastore
• Configuring password on vCenter Server
• Configuring private DNS server on vCenter Server
• Setting up management network on ESXi hosts
• Configuring time on ESXi hosts
• Configuring Syslog on ESXi hosts
• Configuring host name on vCenter Server
• Restarting loudmouth
• Accepting vCenter Server EULA
• Creating vCenter Sever database
• Creating appliance architecture in vCenter Server
• Configuring password on ESXi hosts
• Initializing SSO subsystem
• Starting vCenter Server
VSPEX BLUE automatise plus de 200 tâches de configurations

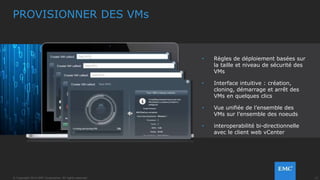

PROVISIONNER DES VMs
• Règles de déploiement basées sur
la taille et niveau de sécurité des
VMs
• Interface intuitive : création,
cloning, démarrage et arrêt des
VMs en quelques clics
• Vue unifiée de l’ensemble des
VMs sur l’ensemble des noeuds
• interoperabilité bi-directionnelle
avec le client web vCenter

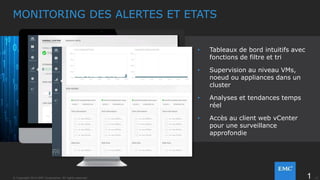

MONITORING DES ALERTES ET ETATS
1
• Tableaux de bord intuitifs avec
fonctions de filtre et tri
• Supervision au niveau VMs,
noeud ou appliances dans un
cluster
• Analyses et tendances temps
réel
• Accès au client web vCenter
pour une surveillance
approfondie

SCALE-OUT FACILE
• Découverte automatique de chaque
appliance et de ses noeuds sur le
réseau
• Ajout d’un appliance au cluster: 1 clic
• Configuration automatiquement
distribuée et création d’un groupe de
stockage
• Scales out jusqu’à 4 appliances et
16 noeuds

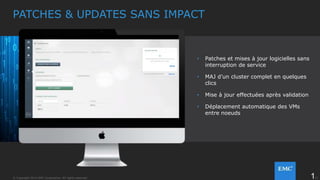

PATCHES & UPDATES SANS IMPACT
• Patches et mises à jour logicielles sans
interruption de service
• MAJ d’un cluster complet en quelques
clics
• Mise à jour effectuées après validation
• Déplacement automatique des VMs
entre noeuds
1

VSPEX BLUE
MANAGER
ECOSYSTEME
PARTENAIRE
(A VENIR)
EMC
24X7 SUPPORT
EMC RECOVERPOINT
for VMs
VDPA EMC CLOUDARRAY
PLUS VALUE DE VSPEX BLUE
VSPEX BLUE Market

 Tableau de bord unique
– integration native EMC & VMware
 Support EMC
– Chat Online
– Forum & base de connaissances
 Integré à VMware LogInsight
– Alertes matériel, application et VM
 VSPEX BLUE Market
– Accès aux logiciels certifiés VSPEX BLUE
 Maintenance et mises à jour
– Patches automatisés
– Mises à jour logiciel
 Assistance sur site
– Accès distant via ESRS
– Remplacement FRU/CRU
EMC VSPEX BLUE MANAGER

ENVIRONNEMENT CLIENT EMC GLOBAL SUPPORT
EMC VSPEX BLUE AVEC ESRS
• Connexion proactive bi-directionnelle à vos
équipements EMC, sécurisée, à haut débit et
opérée 24x7
• Supervision et détection état permanents,
notification et diagnostic à distance
pour un niveau de disponibilité 15% supérieur
• Diagnostic distant rapide et résolution des
problèmes potentiels avant impact sur la
production se traduisant par une résolution 5x
plus rapide que la moyenne
• Réception automatique et des mises à jour du
support
ESRS

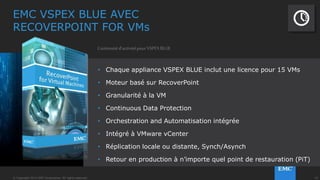

EMC VSPEX BLUE AVEC
RECOVERPOINT FOR VMs
• Chaque appliance VSPEX BLUE inclut une licence pour 15 VMs
• Moteur basé sur RecoverPoint
• Granularité à la VM
• Continuous Data Protection
• Orchestration and Automatisation intégrée
• Intégré à VMware vCenter
• Réplication locale ou distante, Synch/Asynch
• Retour en production à n’importe quel point de restauration (PiT)
Continuité d’activité pour VSPEX BLUE

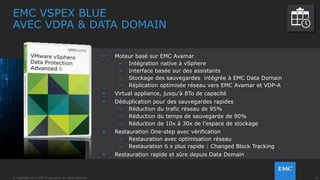

EMC VSPEX BLUE
AVEC VDPA & DATA DOMAIN
 Moteur basé sur EMC Avamar
– Intégration native à vSphere
– Interface basée sur des assistants
– Stockage des sauvegardes intégrée à EMC Data Domain
– Réplication optimisée réseau vers EMC Avamar et VDP-A
 Virtual appliance, jusqu’à 8To de capacité
 Déduplication pour des sauvegardes rapides
– Réduction du trafic réseau de 95%
– Réduction du temps de sauvegarde de 90%
– Réduction de 10x à 30x de l’espace de stockage
 Restauration One-step avec vérification
– Restauration avec optimisation réseau
– Restauration 6 x plus rapide : Changed Block Tracking
 Restauration rapide et sûre depuis Data Domain

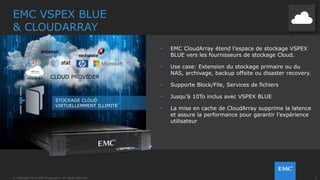

STOCKAGE CLOUD
VIRTUELLEMMENT ILLIMITE
• EMC CloudArray étend l’espace de stockage VSPEX
BLUE vers les fournisseurs de stockage Cloud.
• Use case: Extension du stockage primaire ou du
NAS, archivage, backup offsite ou disaster recovery.
• Supporte Block/File, Services de fichiers
• Jusqu’à 10To inclus avec VSPEX BLUE
• La mise en cache de CloudArray supprime la latence
et assure la performance pour garantir l’expérience
utilisateur
CLOUD PROVIDERvCloud Air
EMC VSPEX BLUE
& CLOUDARRAY

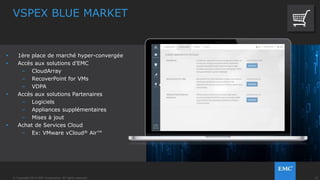

VSPEX BLUE MARKET
 1ère place de marché hyper-convergée
 Accès aux solutions d’EMC
– CloudArray
– RecoverPoint for VMs
– VDPA
 Accès aux solutions Partenaires
– Logiciels
– Appliances supplémentaires
– Mises à jout
 Achat de Services Cloud
– Ex: VMware vCloud® Air™

USAGES DE VSPEX BLUE
Applications
métiers
Desktops
virtuels
Environnements
virtualisés
Test et
Développement
Sites
distants
Infogérance
sur site
Déploiements spécifiques ou intégrés à une infrastructure Cloud privée/hybride

AGILE
SCALABLE
TRUSTED

Si vous avez des questions sur cette
présentation, n’hésitez pas à prendre
directement contact avec :
Emmanuel BERNARD
@veemanuel
emmanuel.bernard@emc.com
Ou cliquez ici :
http://france.emc.com/vspexblue
