Le tuyau poreux enterré est une solution innovante pour l'irrigation, développée pour améliorer la gestion de l'eau tout en utilisant des pneus recyclés. Ce système, qui a inspiré des techniques anciennes, permet une irrigation efficace, réduit la consommation d'eau et d'engrais, et minimise les problèmes phytosanitaires. Des études et des installations à l'international montrent son efficacité, avec des gains significatifs en productivité et en économies d'eau.

1. IRRIGATION PAR TUYAU POREUX ENTERRE

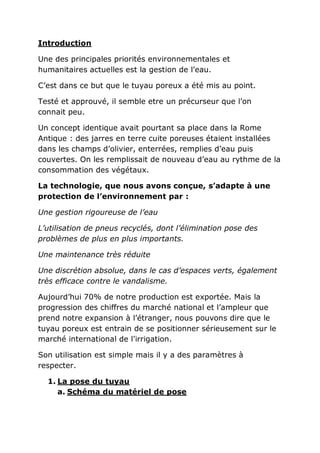

2. Introduction
Une des principales priorités environnementales et
humanitaires actuelles est la gestion de l’eau.
C’est dans ce but que le tuyau poreux a été mis au point.
Testé et approuvé, il semble etre un précurseur que l’on
connait peu.
Un concept identique avait pourtant sa place dans la Rome
Antique : des jarres en terre cuite poreuses étaient installées
dans les champs d’olivier, enterrées, remplies d’eau puis
couvertes. On les remplissait de nouveau d’eau au rythme de la
consommation des végétaux.
La technologie, que nous avons conçue, s’adapte à une
protection de l’environnement par :
Une gestion rigoureuse de l’eau
L’utilisation de pneus recyclés, dont l’élimination pose des
problèmes de plus en plus importants.
Une maintenance très réduite
Une discrétion absolue, dans le cas d’espaces verts, également
très efficace contre le vandalisme.
Aujourd’hui 70% de notre production est exportée. Mais la
progression des chiffres du marché national et l’ampleur que
prend notre expansion à l’étranger, nous pouvons dire que le
tuyau poreux est entrain de se positionner sérieusement sur le
marché international de l’irrigation.
Son utilisation est simple mais il y a des paramètres à
respecter.
1. La pose du tuyau
a. Schéma du matériel de pose

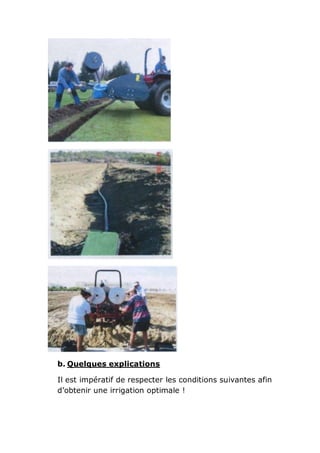

4. b. Quelques explications
Il est impératif de respecter les conditions suivantes afin
d’obtenir une irrigation optimale !

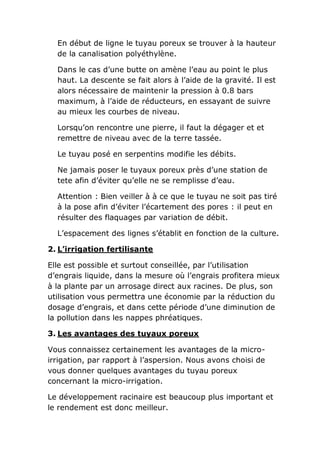

5. En début de ligne le tuyau poreux se trouver à la hauteur
de la canalisation polyéthylène.
Dans le cas d’une butte on amène l’eau au point le plus
haut. La descente se fait alors à l’aide de la gravité. Il est
alors nécessaire de maintenir la pression à 0.8 bars
maximum, à l’aide de réducteurs, en essayant de suivre
au mieux les courbes de niveau.
Lorsqu’on rencontre une pierre, il faut la dégager et et
remettre de niveau avec de la terre tassée.
Le tuyau posé en serpentins modifie les débits.
Ne jamais poser le tuyaux poreux près d’une station de
tete afin d’éviter qu’elle ne se remplisse d’eau.
Attention : Bien veiller à à ce que le tuyau ne soit pas tiré
à la pose afin d’éviter l’écartement des pores : il peut en
résulter des flaquages par variation de débit.
L’espacement des lignes s’établit en fonction de la culture.
2. L’irrigation fertilisante
Elle est possible et surtout conseillée, par l’utilisation
d’engrais liquide, dans la mesure où l’engrais profitera mieux
à la plante par un arrosage direct aux racines. De plus, son
utilisation vous permettra une économie par la réduction du
dosage d’engrais, et dans cette période d’une diminution de
la pollution dans les nappes phréatiques.
3. Les avantages des tuyaux poreux
Vous connaissez certainement les avantages de la micro-
irrigation, par rapport à l’aspersion. Nous avons choisi de
vous donner quelques avantages du tuyau poreux
concernant la micro-irrigation.
Le développement racinaire est beaucoup plus important et
le rendement est donc meilleur.

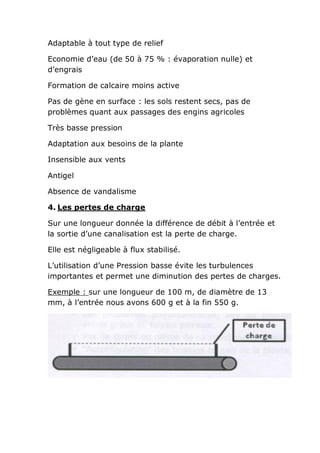

6. Adaptable à tout type de relief
Economie d’eau (de 50 à 75 % : évaporation nulle) et
d’engrais
Formation de calcaire moins active
Pas de gène en surface : les sols restent secs, pas de
problèmes quant aux passages des engins agricoles
Très basse pression
Adaptation aux besoins de la plante
Insensible aux vents
Antigel
Absence de vandalisme
4. Les pertes de charge
Sur une longueur donnée la différence de débit à l’entrée et
la sortie d’une canalisation est la perte de charge.
Elle est négligeable à flux stabilisé.
L’utilisation d’une Pression basse évite les turbulences
importantes et permet une diminution des pertes de charges.
Exemple : sur une longueur de 100 m, de diamètre de 13
mm, à l’entrée nous avons 600 g et à la fin 550 g.

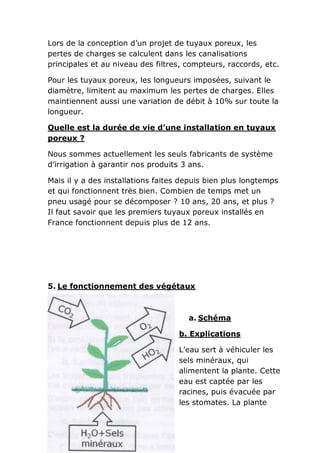

7. Lors de la conception d’un projet de tuyaux poreux, les
pertes de charges se calculent dans les canalisations
principales et au niveau des filtres, compteurs, raccords, etc.
Pour les tuyaux poreux, les longueurs imposées, suivant le
diamètre, limitent au maximum les pertes de charges. Elles
maintiennent aussi une variation de débit à 10% sur toute la
longueur.
Quelle est la durée de vie d’une installation en tuyaux
poreux ?
Nous sommes actuellement les seuls fabricants de système
d’irrigation à garantir nos produits 3 ans.
Mais il y a des installations faites depuis bien plus longtemps
et qui fonctionnent très bien. Combien de temps met un
pneu usagé pour se décomposer ? 10 ans, 20 ans, et plus ?
Il faut savoir que les premiers tuyaux poreux installés en
France fonctionnent depuis plus de 12 ans.
5. Le fonctionnement des végétaux
a. Schéma
b. Explications
L’eau sert à véhiculer les
sels minéraux, qui
alimentent la plante. Cette
eau est captée par les
racines, puis évacuée par
les stomates. La plante

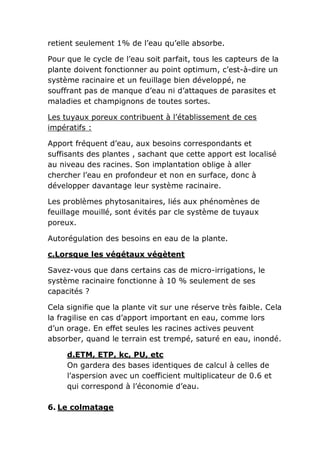

8. retient seulement 1% de l’eau qu’elle absorbe.
Pour que le cycle de l’eau soit parfait, tous les capteurs de la
plante doivent fonctionner au point optimum, c’est-à-dire un
système racinaire et un feuillage bien développé, ne
souffrant pas de manque d’eau ni d’attaques de parasites et
maladies et champignons de toutes sortes.
Les tuyaux poreux contribuent à l’établissement de ces
impératifs :
Apport fréquent d’eau, aux besoins correspondants et
suffisants des plantes , sachant que cette apport est localisé
au niveau des racines. Son implantation oblige à aller
chercher l’eau en profondeur et non en surface, donc à
développer davantage leur système racinaire.
Les problèmes phytosanitaires, liés aux phénomènes de
feuillage mouillé, sont évités par cle système de tuyaux
poreux.
Autorégulation des besoins en eau de la plante.
c.Lorsque les végétaux végètent
Savez-vous que dans certains cas de micro-irrigations, le
système racinaire fonctionne à 10 % seulement de ses
capacités ?
Cela signifie que la plante vit sur une réserve très faible. Cela
la fragilise en cas d’apport important en eau, comme lors
d’un orage. En effet seules les racines actives peuvent
absorber, quand le terrain est trempé, saturé en eau, inondé.
d.ETM, ETP, kc, PU, etc
On gardera des bases identiques de calcul à celles de
l’aspersion avec un coefficient multiplicateur de 0.6 et
qui correspond à l’économie d’eau.
6. Le colmatage

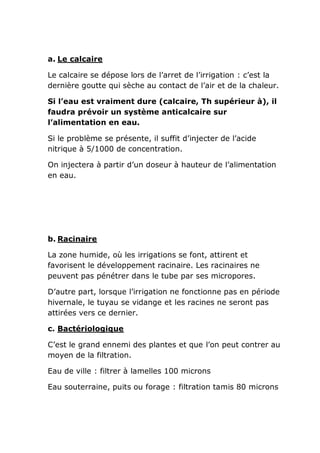

9. a. Le calcaire
Le calcaire se dépose lors de l’arret de l’irrigation : c’est la
dernière goutte qui sèche au contact de l’air et de la chaleur.
Si l’eau est vraiment dure (calcaire, Th supérieur à), il
faudra prévoir un système anticalcaire sur
l’alimentation en eau.
Si le problème se présente, il suffit d’injecter de l’acide
nitrique à 5/1000 de concentration.
On injectera à partir d’un doseur à hauteur de l’alimentation
en eau.
b. Racinaire
La zone humide, où les irrigations se font, attirent et
favorisent le développement racinaire. Les racinaires ne
peuvent pas pénétrer dans le tube par ses micropores.
D’autre part, lorsque l’irrigation ne fonctionne pas en période
hivernale, le tuyau se vidange et les racines ne seront pas
attirées vers ce dernier.
c. Bactériologique
C’est le grand ennemi des plantes et que l’on peut contrer au
moyen de la filtration.
Eau de ville : filtrer à lamelles 100 microns
Eau souterraine, puits ou forage : filtration tamis 80 microns

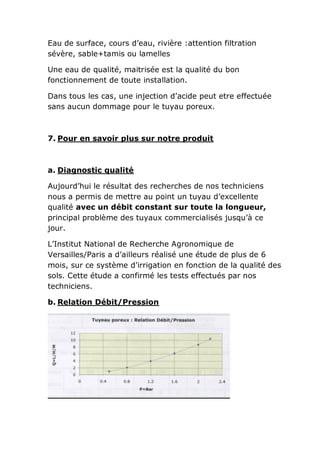

10. Eau de surface, cours d’eau, rivière :attention filtration
sévère, sable+tamis ou lamelles
Une eau de qualité, maitrisée est la qualité du bon
fonctionnement de toute installation.
Dans tous les cas, une injection d’acide peut etre effectuée
sans aucun dommage pour le tuyau poreux.
7. Pour en savoir plus sur notre produit
a. Diagnostic qualité
Aujourd’hui le résultat des recherches de nos techniciens
nous a permis de mettre au point un tuyau d’excellente
qualité avec un débit constant sur toute la longueur,
principal problème des tuyaux commercialisés jusqu’à ce
jour.
L’Institut National de Recherche Agronomique de
Versailles/Paris a d’ailleurs réalisé une étude de plus de 6
mois, sur ce système d’irrigation en fonction de la qualité des
sols. Cette étude a confirmé les tests effectués par nos
techniciens.
b. Relation Débit/Pression

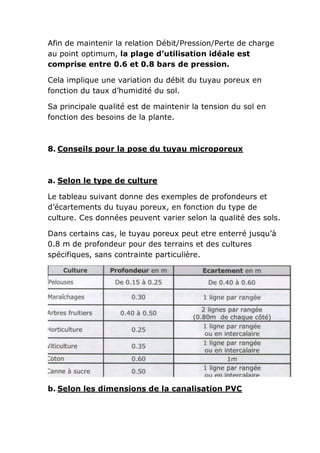

11. Afin de maintenir la relation Débit/Pression/Perte de charge
au point optimum, la plage d’utilisation idéale est
comprise entre 0.6 et 0.8 bars de pression.
Cela implique une variation du débit du tuyau poreux en
fonction du taux d’humidité du sol.
Sa principale qualité est de maintenir la tension du sol en
fonction des besoins de la plante.
8. Conseils pour la pose du tuyau microporeux
a. Selon le type de culture
Le tableau suivant donne des exemples de profondeurs et
d’écartements du tuyau poreux, en fonction du type de
culture. Ces données peuvent varier selon la qualité des sols.
Dans certains cas, le tuyau poreux peut etre enterré jusqu’à
0.8 m de profondeur pour des terrains et des cultures
spécifiques, sans contrainte particulière.
b. Selon les dimensions de la canalisation PVC

12. Ce calcul est valable pour un espacement compris entre 0.5
et 1 m entre les lignes de tuyaux poreux.
Nombre de lignes de tuyaux poreux en fonction du diamètre
et de la longueur de la canalisation PVC ou Polyéthylène
Les traits noirs sont des lignes de tuyaux microporeux.
9. Quelques références et exemples d’installation
Chypres : culture de pommes de terre, champs d’essai
au centre de recherche

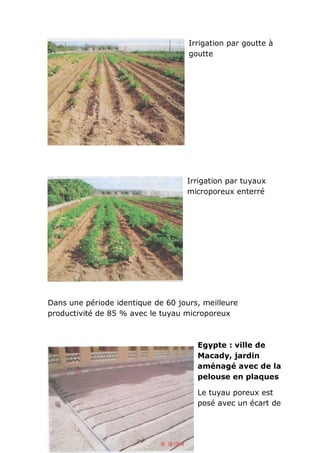

13. Irrigation par goutte à
goutte
Irrigation par tuyaux
microporeux enterré
Dans une période identique de 60 jours, meilleure
productivité de 85 % avec le tuyau microporeux
Egypte : ville de
Macady, jardin
aménagé avec de la
pelouse en plaques

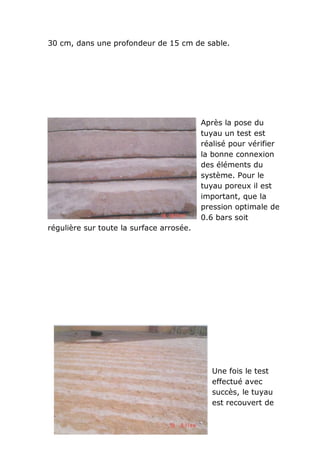

Le tuyau poreux est
posé avec un écart de

14. 30 cm, dans une profondeur de 15 cm de sable.
Après la pose du
tuyau un test est
réalisé pour vérifier
la bonne connexion
des éléments du
système. Pour le
tuyau poreux il est
important, que la
pression optimale de
0.6 bars soit
régulière sur toute la surface arrosée.
Une fois le test
effectué avec
succès, le tuyau
est recouvert de

15. sable, puis le système mis en marche encore une fois, pour
démontrer la fonction de capillarité du sol. On y voit très bien
que l’humidité remonte jusqu’à la surface du sol.
4 mois après
l’installation du
jardin, on ne voit
quasiment pas la
différence entre la
pelouse irriguée par
sprinkler et celle
irriguée par tuyaux
microporeux.
Les plaques de
pelouse sont ensuite
posées sur la
surface. Pour le
gazon en plaques ou
en rouleaux, il faut
ensuite arroser la

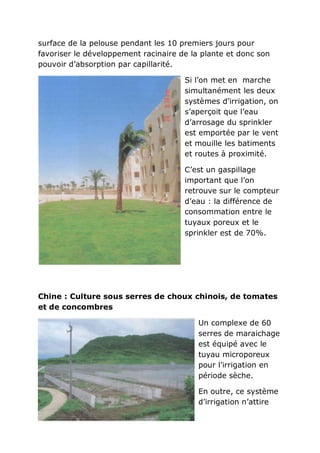

16. surface de la pelouse pendant les 10 premiers jours pour
favoriser le développement racinaire de la plante et donc son
pouvoir d’absorption par capillarité.
Si l’on met en marche
simultanément les deux
systèmes d’irrigation, on
s’aperçoit que l’eau
d’arrosage du sprinkler
est emportée par le vent
et mouille les batiments
et routes à proximité.
C’est un gaspillage
important que l’on
retrouve sur le compteur
d’eau : la différence de
consommation entre le
tuyaux poreux et le
sprinkler est de 70%.
Chine : Culture sous serres de choux chinois, de tomates
et de concombres
Un complexe de 60
serres de maraichage
est équipé avec le
tuyau microporeux
pour l’irrigation en
période sèche.
En outre, ce système
d’irrigation n’attire

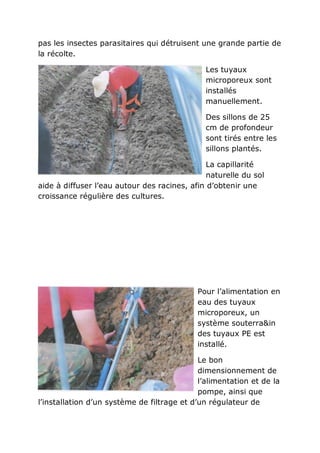

17. pas les insectes parasitaires qui détruisent une grande partie de
la récolte.
Les tuyaux
microporeux sont
installés
manuellement.
Des sillons de 25
cm de profondeur
sont tirés entre les
sillons plantés.
La capillarité
naturelle du sol
aide à diffuser l’eau autour des racines, afin d’obtenir une
croissance régulière des cultures.
Pour l’alimentation en
eau des tuyaux
microporeux, un
système souterra&in
des tuyaux PE est
installé.
Le bon
dimensionnement de
l’alimentation et de la
pompe, ainsi que
l’installation d’un système de filtrage et d’un régulateur de

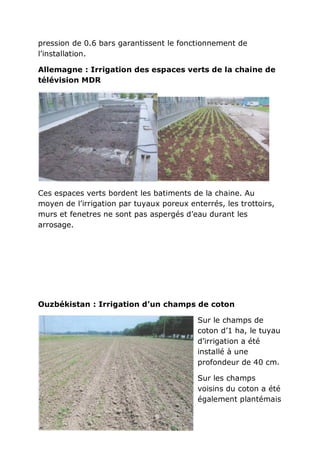

18. pression de 0.6 bars garantissent le fonctionnement de
l’installation.
Allemagne : Irrigation des espaces verts de la chaine de
télévision MDR
Ces espaces verts bordent les batiments de la chaine. Au
moyen de l’irrigation par tuyaux poreux enterrés, les trottoirs,
murs et fenetres ne sont pas aspergés d’eau durant les
arrosage.
Ouzbékistan : Irrigation d’un champs de coton
Sur le champs de
coton d’1 ha, le tuyau
d’irrigation a été
installé à une
profondeur de 40 cm.
Sur les champs
voisins du coton a été
également plantémais

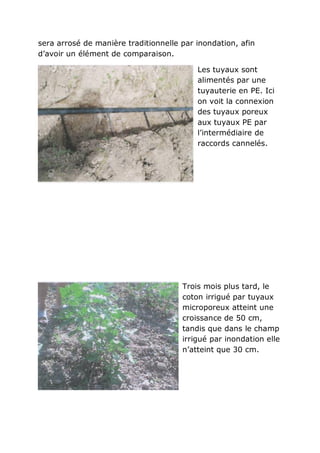

19. sera arrosé de manière traditionnelle par inondation, afin
d’avoir un élément de comparaison.
Les tuyaux sont
alimentés par une
tuyauterie en PE. Ici
on voit la connexion
des tuyaux poreux
aux tuyaux PE par
l’intermédiaire de
raccords cannelés.
Trois mois plus tard, le
coton irrigué par tuyaux
microporeux atteint une
croissance de 50 cm,
tandis que dans le champ
irrigué par inondation elle
n’atteint que 30 cm.

20. Bien que régulièrement irriguée,
la surface du champs reste
sèche.
La terre n’est humide que dans
l’environnement des racines,
garantissant ainsi une croissance
optimale de la plante et
permettant aussi une économie
d’eau de 60%.
Par ailleurs l’absence de tuyaux
en surface facilite l’accès aux
plantes pour la récolte et les
traitements.

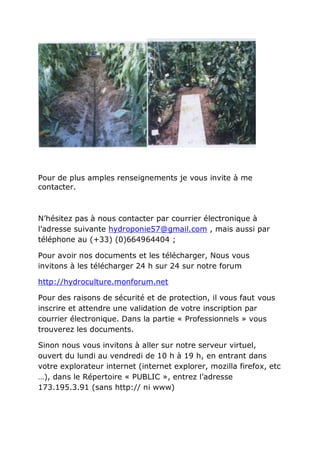

21. Pour de plus amples renseignements je vous invite à me
contacter.
N’hésitez pas à nous contacter par courrier électronique à
l’adresse suivante hydroponie57@gmail.com , mais aussi par
téléphone au (+33) (0)664964404 ;
Pour avoir nos documents et les télécharger, Nous vous
invitons à les télécharger 24 h sur 24 sur notre forum
http://hydroculture.monforum.net
Pour des raisons de sécurité et de protection, il vous faut vous
inscrire et attendre une validation de votre inscription par
courrier électronique. Dans la partie « Professionnels » vous
trouverez les documents.
Sinon nous vous invitons à aller sur notre serveur virtuel,
ouvert du lundi au vendredi de 10 h à 19 h, en entrant dans
votre explorateur internet (internet explorer, mozilla firefox, etc
…), dans le Répertoire « PUBLIC », entrez l’adresse
173.195.3.91 (sans http:// ni www)

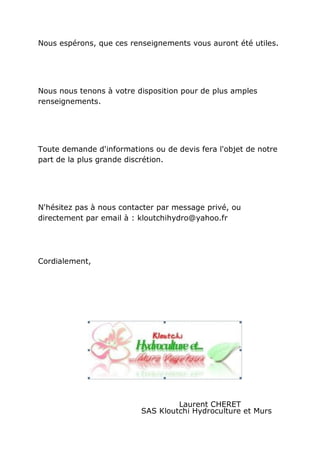

22. Nous espérons, que ces renseignements vous auront été utiles.
Nous nous tenons à votre disposition pour de plus amples
renseignements.
Toute demande d'informations ou de devis fera l'objet de notre
part de la plus grande discrétion.
N'hésitez pas à nous contacter par message privé, ou
directement par email à : kloutchihydro@yahoo.fr
Cordialement,
Laurent CHERET
SAS Kloutchi Hydroculture et Murs

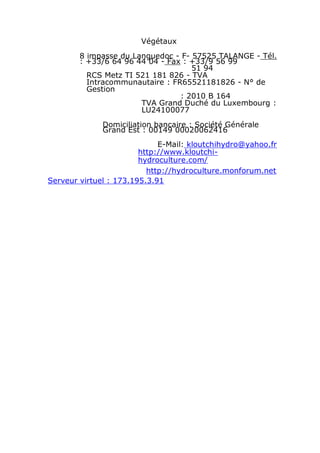

23. Végétaux
8 impasse du Languedoc - F- 57525 TALANGE - Tél.
: +33/6 64 96 44 04 - Fax : +33/9 56 99
51 94
RCS Metz TI 521 181 826 - TVA
Intracommunautaire : FR65521181826 - N° de
Gestion
: 2010 B 164
TVA Grand Duché du Luxembourg :
LU24100077
Domiciliation bancaire : Société Générale
Grand Est : 00149 00020062416
E-Mail: kloutchihydro@yahoo.fr
http://www.kloutchi-
hydroculture.com/
http://hydroculture.monforum.net
Serveur virtuel : 173.195.3.91
