I. Introduction
1.1 L’eau et la plante :
L’irrigation est un apport d’eau artificiel réalisé sur un terrain cultivé pour entretenir la
croissance des végétaux lorsque l’humidité dans le sol devient insuffisante.
En France, l’eau est répartie inégalement suivant les régions et les saisons. La France est
partagée en 6 bassins. Tout prélèvements d’eau dans un bassin est soumis à une redevance .
Pour mieux contrôler les consommations d’eau, chaque installation doit être munie d’un
compteur d’eau .
L’irrigation permet aux exploitants :
- une sécurité pour leur revenu
- une pérennisation de leur exploitation en permettant une diversification.
Aujourd’hui, l’irrigation est parfois remise en cause pour des raisons
économiques et environnementales.
II. L’eau et la plante
La plante consomme de l’eau qu’elle rejette par transpiration. La demande en eau
d’une plante est fonction des conditions climatiques. Elle se caractérise par une
évaporation de référence ETP (évapotranspiration potentielle). Pour une culture donnée, il
existe une ETM (évapotranspiration maximale) qui dépend du stade de la plante.
Pour obtenir l’ETM, à partir de l’ETP on utilise un coefficient cultural Kc.
2.1 L’ETP :
C’est une donnée climatique. Elle s’exprime en mm. ETP = rayonnement + vent
- le premier terme est proportionnel au rayonnement
- le deuxième est fonction du pouvoir évaporant de l’air
2.2 Le coefficient cultural Kc :
Le coefficient cultural est différent pour chaque plante. Il est maximum au moment de la
phase de reproduction. Maïs :1,15 Pomme de terre: 1,05
2.3 L’ETM
ETM = Kc x ETP
La forte demande en eau correspond à un Kc supérieur à 1 car l’ETM est maximum. C’est en
général au mois de juillet.

2. Page 2 sur 20

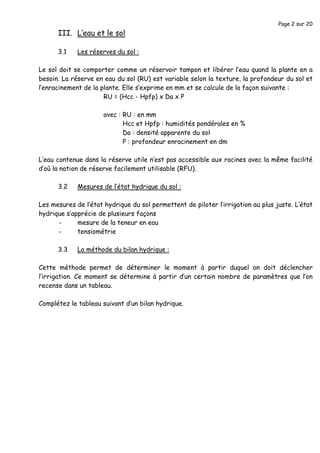

III. L’eau et le sol
3.1 Les réserves du sol :
Le sol doit se comporter comme un réservoir tampon et libérer l’eau quand la plante en a
besoin. La réserve en eau du sol (RU) est variable selon la texture, la profondeur du sol et
l’enracinement de la plante. Elle s’exprime en mm et se calcule de la façon suivante :
RU = (Hcc - Hpfp) x Da x P
avec : RU : en mm
Hcc et Hpfp : humidités pondérales en %
Da : densité apparente du sol
P : profondeur enracinement en dm
L’eau contenue dans la réserve utile n’est pas accessible aux racines avec la même facilité
d’où la notion de réserve facilement utilisable (RFU).
3.2 Mesures de l’état hydrique du sol :
Les mesures de l’état hydrique du sol permettent de piloter l’irrigation au plus juste. L’état
hydrique s’apprécie de plusieurs façons
- mesure de la teneur en eau
- tensiométrie
3.3 La méthode du bilan hydrique :
Cette méthode permet de déterminer le moment à partir duquel on doit déclencher
l’irrigation. Ce moment se détermine à partir d’un certain nombre de paramètres que l’on
recense dans un tableau.

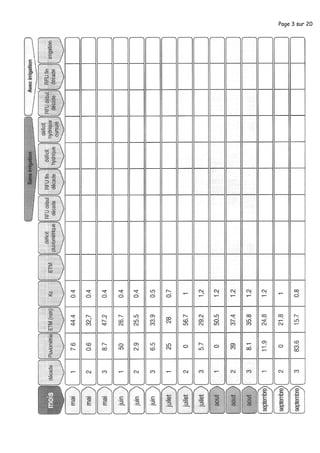

Complétez le tableau suivant d’un bilan hydrique.

3. Page 3 sur 20

4. Page 4 sur 20
IV. Les systèmes d’irrigation par aspersion

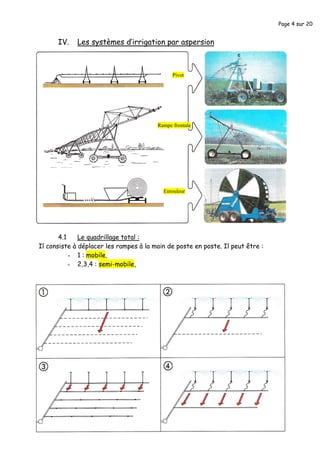

4.1 Le quadrillage total :
Il consiste à déplacer les rampes à la main de poste en poste. Il peut être :
- 1 : mobile,
- 2,3,4 : semi-mobile,
Pivot
Rampe frontale
Enrouleur

5. Page 5 sur 20

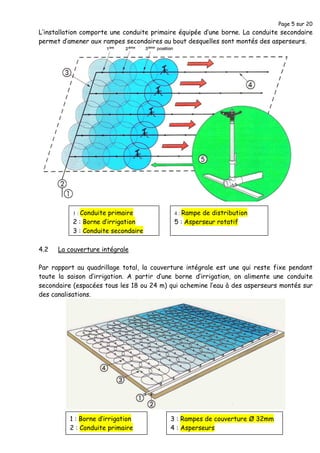

1 : Borne d’irrigation
2 : Conduite primaire
3 : Rampes de couverture Ø 32mm
4 : Asperseurs
L’installation comporte une conduite primaire équipée d’une borne. La conduite secondaire
permet d’amener aux rampes secondaires au bout desquelles sont montés des asperseurs.
4.2 La couverture intégrale
Par rapport au quadrillage total, la couverture intégrale est une qui reste fixe pendant
toute la saison d’irrigation. A partir d’une borne d’irrigation, on alimente une conduite
secondaire (espacées tous les 18 ou 24 m) qui achemine l’eau à des asperseurs montés sur
des canalisations.
1 : Conduite primaire
2 : Borne d’irrigation
3 : Conduite secondaire
4 : Rampe de distribution
5 : Asperseur rotatif

6. Page 6 sur 20

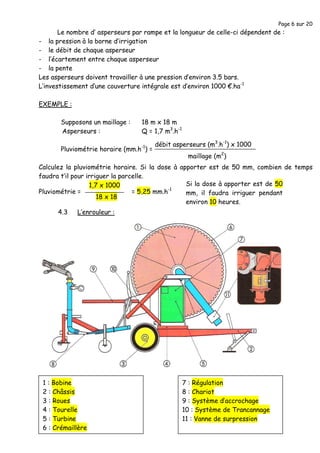

1 : Bobine
2 : Châssis
3 : Roues
4 : Tourelle
5 : Turbine
6 : Crémaillère
7 : Régulation
8 : Chariot
9 : Système d’accrochage
10 : Système de Trancannage
11 : Vanne de surpression
Le nombre d’ asperseurs par rampe et la longueur de celle-ci dépendent de :
- la pression à la borne d’irrigation
- le débit de chaque asperseur
- l’écartement entre chaque asperseur
- la pente
Les asperseurs doivent travailler à une pression d’environ 3.5 bars.
L’investissement d’une couverture intégrale est d’environ 1000 €.ha-1
EXEMPLE :
Supposons un maillage : 18 m x 18 m
Asperseurs : Q = 1,7 m3
.h-1
Pluviométrie horaire (mm.h-1
) =
Calculez la pluviométrie horaire. Si la dose à apporter est de 50 mm, combien de temps
faudra t’il pour irriguer la parcelle.
4.3 L’enrouleur :
maillage (m2
)
débit asperseurs (m3
.h-1
) x 1000
18 x 18
1,7 x 1000
= 5,25 mm.h-1
Pluviométrie =
Si la dose à apporter est de 50
mm, il faudra irriguer pendant
environ 10 heures.

7. Page 7 sur 20

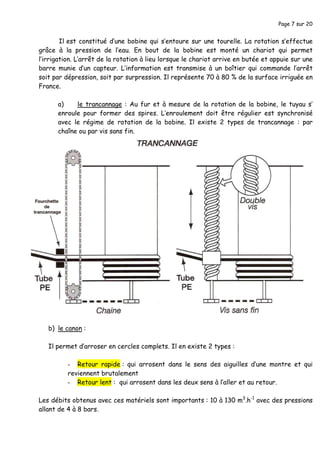

Il est constitué d’une bobine qui s’entoure sur une tourelle. La rotation s’effectue
grâce à la pression de l’eau. En bout de la bobine est monté un chariot qui permet
l’irrigation. L’arrêt de la rotation à lieu lorsque le chariot arrive en butée et appuie sur une
barre munie d’un capteur. L’information est transmise à un boîtier qui commande l’arrêt
soit par dépression, soit par surpression. Il représente 70 à 80 % de la surface irriguée en
France.
a) le trancannage : Au fur et à mesure de la rotation de la bobine, le tuyau s’
enroule pour former des spires. L’enroulement doit être régulier est synchronisé
avec le régime de rotation de la bobine. Il existe 2 types de trancannage : par
chaîne ou par vis sans fin.
b) le canon :
Il permet d’arroser en cercles complets. Il en existe 2 types :
- Retour rapide : qui arrosent dans le sens des aiguilles d’une montre et qui
reviennent brutalement
- Retour lent : qui arrosent dans les deux sens à l’aller et au retour.
Les débits obtenus avec ces matériels sont importants : 10 à 130 m3
.h-1
avec des pressions
allant de 4 à 8 bars.

8. Page 8 sur 20

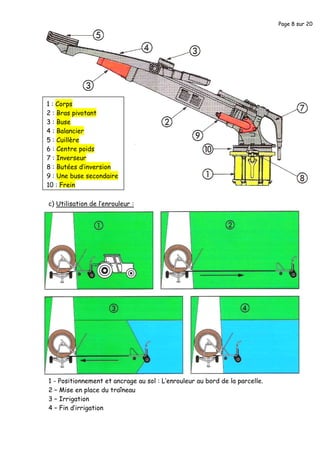

1 : Corps
2 : Bras pivotant
3 : Buse
4 : Balancier
5 : Cuillère
6 : Centre poids
7 : Inverseur
8 : Butées d’inversion
9 : Une buse secondaire
10 : Frein
c) Utilisation de l’enrouleur :
1 - Positionnement et ancrage au sol : L’enrouleur au bord de la parcelle.
2 – Mise en place du traîneau
3 – Irrigation
4 – Fin d’irrigation

9. Page 9 sur 20

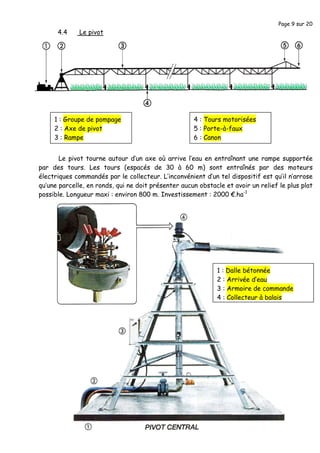

1 : Groupe de pompage
2 : Axe de pivot
3 : Rampe
4 : Tours motorisées
5 : Porte-à-faux
6 : Canon
4.4 Le pivot
Le pivot tourne autour d’un axe où arrive l’eau en entraînant une rampe supportée
par des tours. Les tours (espacés de 30 à 60 m) sont entraînés par des moteurs
électriques commandés par le collecteur. L’inconvénient d’un tel dispositif est qu’il n’arrose
qu’une parcelle, en ronds, qui ne doit présenter aucun obstacle et avoir un relief le plus plat
possible. Longueur maxi : environ 800 m. Investissement : 2000 €.ha-1
1 : Dalle bétonnée
2 : Arrivée d’eau
3 : Armoire de commande
4 : Collecteur à balais

10. Page 10 sur 20
Bras
mobile
Corps
Buse
Joint
Manchon
fileté
Joint
Amenée
d’eau
Ressort
Axe
pivot
Joint de
pivot
Ressort du bras
mobile
Joint de
pivot
Carter
Axe inox
Frein régulateur
Roulement
Joint
Rotor

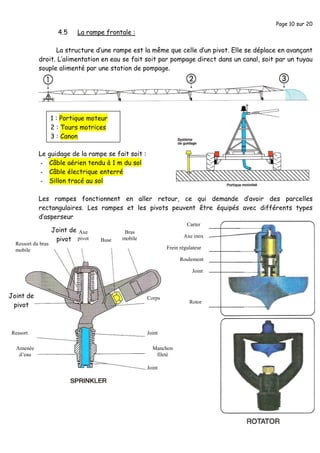

4.5 La rampe frontale :
La structure d’une rampe est la même que celle d’un pivot. Elle se déplace en avançant
droit. L’alimentation en eau se fait soit par pompage direct dans un canal, soit par un tuyau
souple alimenté par une station de pompage.
Le guidage de la rampe se fait soit :
- Câble aérien tendu à 1 m du sol
- Câble électrique enterré
- Sillon tracé au sol
Les rampes fonctionnent en aller retour, ce qui demande d’avoir des parcelles
rectangulaires. Les rampes et les pivots peuvent être équipés avec différents types
d’asperseur
1 : Portique moteur
2 : Tours motrices
3 : Canon

11. Page 11 sur 20

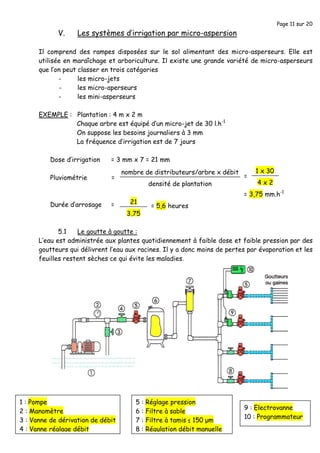

V. Les systèmes d’irrigation par micro-aspersion
Il comprend des rampes disposées sur le sol alimentant des micro-asperseurs. Elle est
utilisée en maraîchage et arboriculture. Il existe une grande variété de micro-asperseurs
que l’on peut classer en trois catégories
- les micro-jets
- les micro-aperseurs
- les mini-asperseurs
EXEMPLE : Plantation : 4 m x 2 m
Chaque arbre est équipé d’un micro-jet de 30 l.h-1
On suppose les besoins journaliers à 3 mm
La fréquence d’irrigation est de 7 jours
Dose d’irrigation = 3 mm x 7 = 21 mm
Pluviométrie =
Durée d’arrosage =
5.1 Le goutte à goutte :
L’eau est administrée aux plantes quotidiennement à faible dose et faible pression par des
goutteurs qui délivrent l’eau aux racines. Il y a donc moins de pertes par évaporation et les
feuilles restent sèches ce qui évite les maladies.
nombre de distributeurs/arbre x débit
densité de plantation
=
1 x 30
4 x 2
= 3,75 mm.h-1
21
3,75
= 5,6 heures
1 : Pompe
2 : Manomètre
3 : Vanne de dérivation de débit
4 : Vanne réglage débit
5 : Réglage pression
6 : Filtre à sable
7 : Filtre à tamis ≤ 150 µm
8 : Régulation débit manuelle
9 : Electrovanne
10 : Programmateur

12. Page 12 sur 20

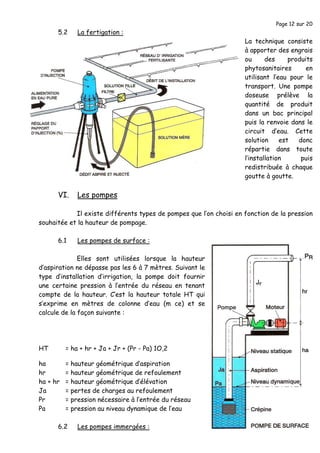

5.2 La fertigation :
La technique consiste
à apporter des engrais
ou des produits
phytosanitaires en
utilisant l’eau pour le
transport. Une pompe
doseuse prélève la
quantité de produit
dans un bac principal
puis la renvoie dans le
circuit d’eau. Cette
solution est donc
répartie dans toute
l’installation puis
redistribuée à chaque
goutte à goutte.
VI. Les pompes
Il existe différents types de pompes que l’on choisi en fonction de la pression
souhaitée et la hauteur de pompage.
6.1 Les pompes de surface :
Elles sont utilisées lorsque la hauteur
d’aspiration ne dépasse pas les 6 à 7 mètres. Suivant le
type d’installation d’irrigation, la pompe doit fournir
une certaine pression à l’entrée du réseau en tenant
compte de la hauteur. C’est la hauteur totale HT qui
s’exprime en mètres de colonne d’eau (m ce) et se
calcule de la façon suivante :
HT = ha + hr + Ja + Jr + (Pr - Pa) 1O,2
ha = hauteur géométrique d’aspiration
hr = hauteur géométrique de refoulement
ha + hr = hauteur géométrique d’élévation
Ja = pertes de charges au refoulement
Pr = pression nécessaire à l’entrée du réseau
Pa = pression au niveau dynamique de l’eau
6.2 Les pompes immergées :

13. Page 13 sur 20

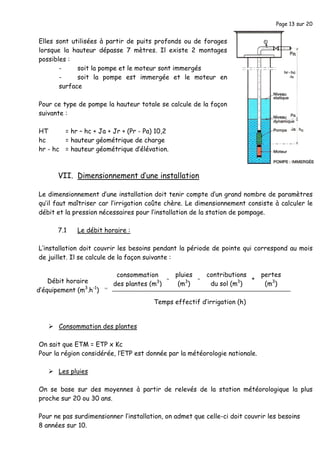

Elles sont utilisées à partir de puits profonds ou de forages
lorsque la hauteur dépasse 7 mètres. Il existe 2 montages
possibles :
- soit la pompe et le moteur sont immergés
- soit la pompe est immergée et le moteur en
surface
Pour ce type de pompe la hauteur totale se calcule de la façon
suivante :
HT = hr – hc + Ja + Jr + (Pr - Pa) 10,2
hc = hauteur géométrique de charge
hr - hc = hauteur géométrique d’élévation.
VII. Dimensionnement d’une installation
Le dimensionnement d’une installation doit tenir compte d’un grand nombre de paramètres
qu’il faut maîtriser car l’irrigation coûte chère. Le dimensionnement consiste à calculer le
débit et la pression nécessaires pour l’installation de la station de pompage.
7.1 Le débit horaire :
L’installation doit couvrir les besoins pendant la période de pointe qui correspond au mois
de juillet. Il se calcule de la façon suivante :
Consommation des plantes
On sait que ETM = ETP x Kc
Pour la région considérée, l’ETP est donnée par la météorologie nationale.
Les pluies
On se base sur des moyennes à partir de relevés de la station météorologique la plus
proche sur 20 ou 30 ans.
Pour ne pas surdimensionner l’installation, on admet que celle-ci doit couvrir les besoins
8 années sur 10.
Débit horaire
d’équipement (m3
.h-1
)
pluies
(m3
)
contributions
du sol (m3
)
consommation
des plantes (m3
)
pertes
(m3
)
Temps effectif d’irrigation (h)
=
- - +

14. Page 14 sur 20

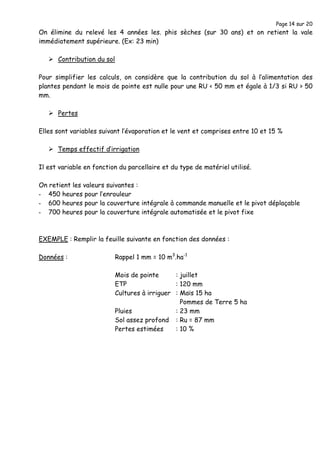

On élimine du relevé les 4 années les. phis sèches (sur 30 ans) et on retient la vale
immédiatement supérieure. (Ex: 23 min)
Contribution du sol
Pour simplifier les calculs, on considère que la contribution du sol à l’alimentation des
plantes pendant le mois de pointe est nulle pour une RU < 50 mm et égale à 1/3 si RU > 50
mm.
Pertes
Elles sont variables suivant l’évaporation et le vent et comprises entre 10 et 15 %
Temps effectif d’irrigation
Il est variable en fonction du parcellaire et du type de matériel utilisé.
On retient les valeurs suivantes :
- 450 heures pour l’enrouleur
- 600 heures pour la couverture intégrale à commande manuelle et le pivot déplaçable
- 700 heures pour la couverture intégrale automatisée et le pivot fixe
EXEMPLE : Remplir la feuille suivante en fonction des données :
Données : Rappel 1 mm = 10 m3
.ha-1
Mois de pointe : juillet
ETP : 120 mm
Cultures à irriguer : Maïs 15 ha
Pommes de Terre 5 ha
Pluies : 23 mm
Sol assez profond : Ru = 87 mm
Pertes estimées : 10 %

15. Page 15 sur 20
7.2

16. Page 16 sur 20

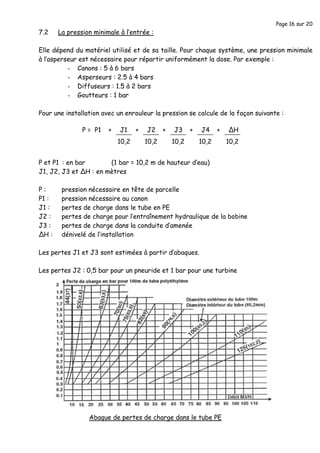

7.2 La pression minimale à l’entrée :
Elle dépend du matériel utilisé et de sa taille. Pour chaque système, une pression minimale
à l’asperseur est nécessaire pour répartir uniformément la dose. Par exemple :
- Canons : 5 à 6 bars
- Asperseurs : 2.5 à 4 bars
- Diffuseurs : 1.5 à 2 bars
- Goutteurs : 1 bar
Pour une installation avec un enrouleur la pression se calcule de la façon suivante :
P et P1 : en bar (1 bar = 10,2 m de hauteur d’eau)
J1, J2, J3 et ΔH : en mètres
P : pression nécessaire en tête de parcelle
P1 : pression nécessaire au canon
J1 : pertes de charge dans le tube en PE
J2 : pertes de charge pour l’entraînement hydraulique de la bobine
J3 : pertes de charge dans la conduite d’amenée
ΔH : dénivelé de l’installation
Les pertes J1 et J3 sont estimées à partir d’abaques.
Les pertes J2 : 0,5 bar pour un pneuride et 1 bar pour une turbine
10,2
J1+P = P1
10,2
J2+ + +
10,2
J3
10,2
J4 +
10,2
ΔH
Abaque de pertes de charge dans le tube PE

17. Page 17 sur 20

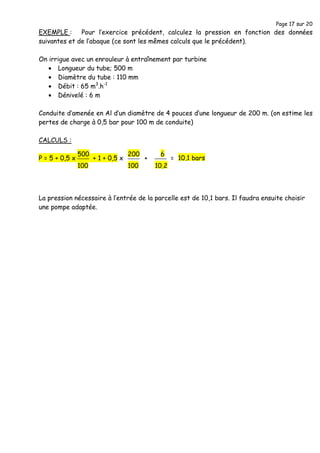

EXEMPLE : Pour l’exercice précédent, calculez la pression en fonction des données
suivantes et de l’abaque (ce sont les mêmes calculs que le précédent).
On irrigue avec un enrouleur à entraînement par turbine
• Longueur du tube; 500 m
• Diamètre du tube : 110 mm
• Débit : 65 m3
.h-1
• Dénivelé : 6 m
Conduite d’amenée en Al d’un diamètre de 4 pouces d’une longueur de 200 m. (on estime les
pertes de charge à 0,5 bar pour 100 m de conduite)
CALCULS :
P = 5 + 0,5 x + 1 + 0,5 x + =
La pression nécessaire à l’entrée de la parcelle est de 10,1 bars. Il faudra ensuite choisir
une pompe adaptée.
500
100
200
100
6
10,2
10,1 bars

18. Page 18 sur 20

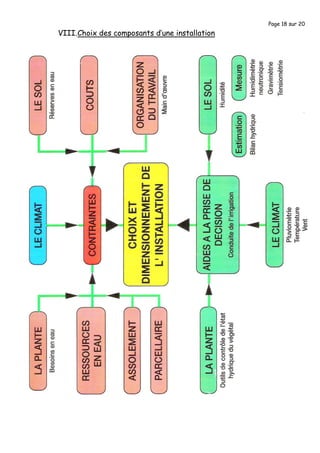

VIII.Choix des composants d’une installation

19. Page 19 sur 20

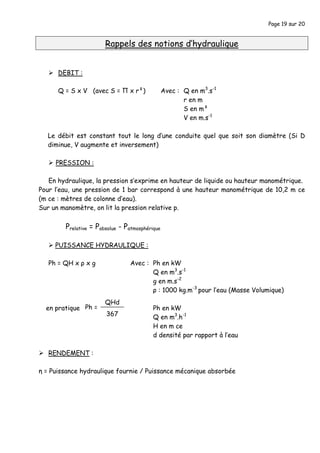

Rappels des notions d’hydraulique
DEBIT :
Q = S x V (avec S = Π x r²) Avec : Q en m3
.s-1
r en m
S en m²
V en m.s-1
Le débit est constant tout le long d’une conduite quel que soit son diamètre (Si D
diminue, V augmente et inversement)
PRESSION :
En hydraulique, la pression s’exprime en hauteur de liquide ou hauteur manométrique.
Pour l’eau, une pression de 1 bar correspond à une hauteur manométrique de 10,2 m ce
(m ce : mètres de colonne d’eau).
Sur un manomètre, on lit la pression relative p.
Prelative = Pabsolue - Patmosphérique
PUISSANCE HYDRAULIQUE :
Ph = QH x ρ x g Avec : Ph en kW
Q en m3
.s-1
g en m.s-2
ρ : 1000 kg.m-3
pour l’eau (Masse Volumique)
en pratique Ph en kW
Q en m3
.h-1
H en m ce
d densité par rapport à l’eau
RENDEMENT :
η = Puissance hydraulique fournie / Puissance mécanique absorbée
QHd
367
Ph =

20. Page 20 sur 20

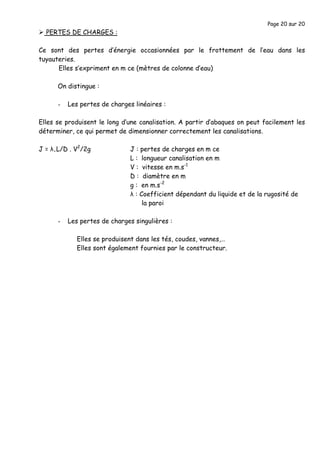

PERTES DE CHARGES :
Ce sont des pertes d’énergie occasionnées par le frottement de l’eau dans les
tuyauteries.
Elles s’expriment en m ce (mètres de colonne d’eau)
On distingue :
- Les pertes de charges linéaires :
Elles se produisent le long d’une canalisation. A partir d’abaques on peut facilement les
déterminer, ce qui permet de dimensionner correctement les canalisations.
J = λ.L/D . V2
/2g J : pertes de charges en m ce
L : longueur canalisation en m
V : vitesse en m.s-1
D : diamètre en m
g : en m.s-2
λ : Coefficient dépendant du liquide et de la rugosité de
la paroi
- Les pertes de charges singulières :
Elles se produisent dans les tés, coudes, vannes,…
Elles sont également fournies par le constructeur.
