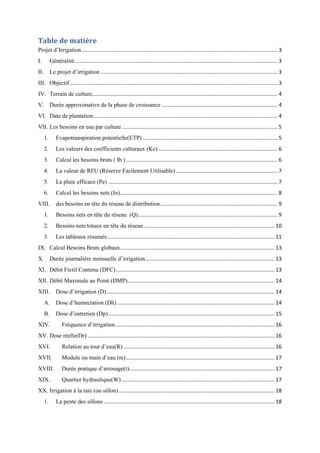

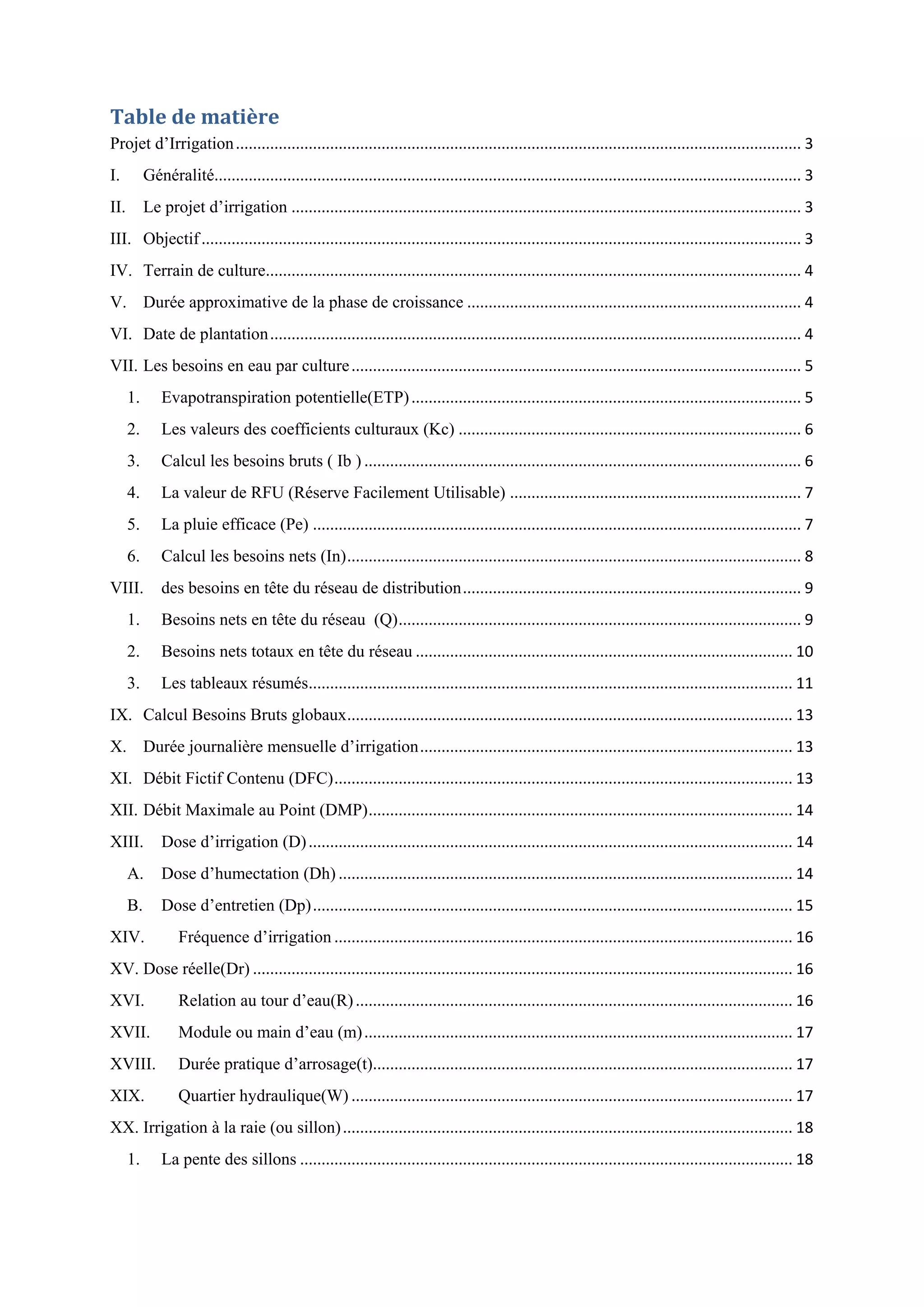

Table de matière
Projet d’Irrigation.................................................................................................................................... 3
I. Généralité......................................................................................................................................... 3
II. Le projet d’irrigation ....................................................................................................................... 3
III. Objectif............................................................................................................................................ 3
IV. Terrain de culture............................................................................................................................. 4
V. Durée approximative de la phase de croissance .............................................................................. 4
VI. Date de plantation............................................................................................................................ 4
VII. Les besoins en eau par culture......................................................................................................... 5
1. Evapotranspiration potentielle(ETP)........................................................................................... 5
2. Les valeurs des coefficients culturaux (Kc) ................................................................................ 6
3. Calcul les besoins bruts ( Ib ) ...................................................................................................... 6
4. La valeur de RFU (Réserve Facilement Utilisable) .................................................................... 7
5. La pluie efficace (Pe) .................................................................................................................. 7
6. Calcul les besoins nets (In).......................................................................................................... 8
VIII. des besoins en tête du réseau de distribution............................................................................... 9

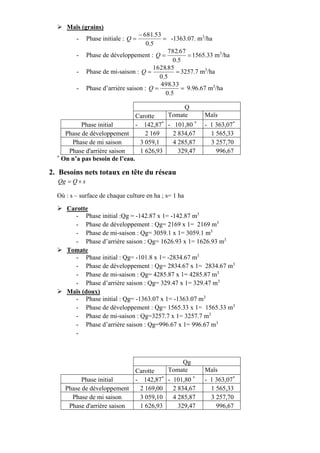

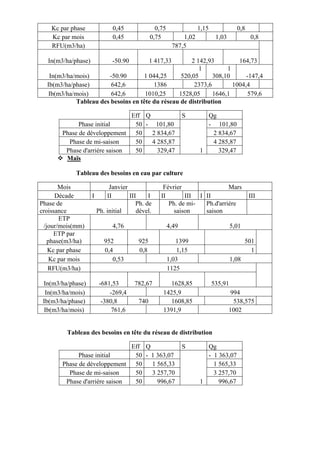

1. Besoins nets en tête du réseau (Q).............................................................................................. 9
2. Besoins nets totaux en tête du réseau ........................................................................................ 10

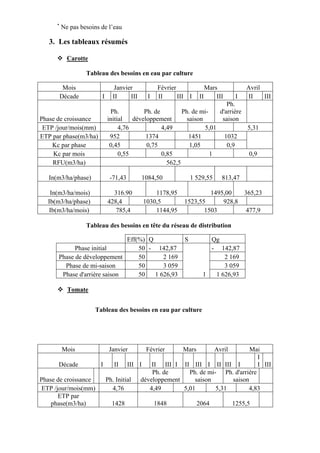

3. Les tableaux résumés................................................................................................................. 11

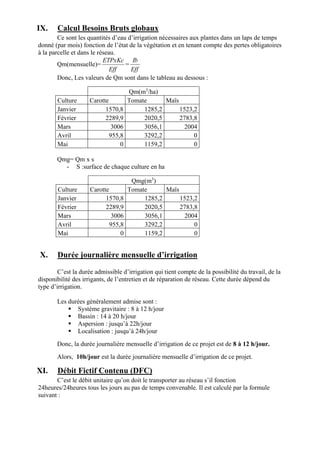

IX. Calcul Besoins Bruts globaux........................................................................................................ 13
X. Durée journalière mensuelle d’irrigation....................................................................................... 13

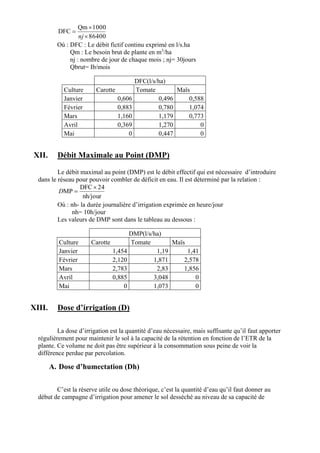

XI. Débit Fictif Contenu (DFC)........................................................................................................... 13
XII. Débit Maximale au Point (DMP)................................................................................................... 14
XIII. Dose d’irrigation (D)................................................................................................................. 14

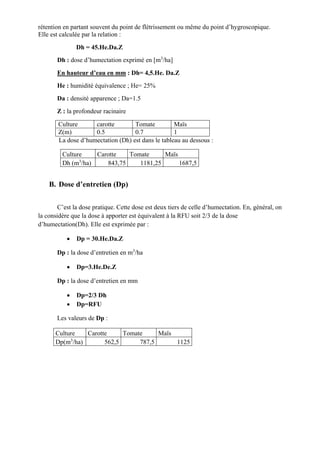

A. Dose d’humectation (Dh) .......................................................................................................... 14
B. Dose d’entretien (Dp)................................................................................................................ 15

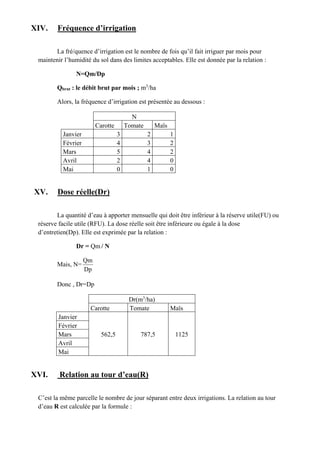

XIV. Fréquence d’irrigation ........................................................................................................... 16
XV. Dose réelle(Dr) .............................................................................................................................. 16
XVI. Relation au tour d’eau(R)...................................................................................................... 16

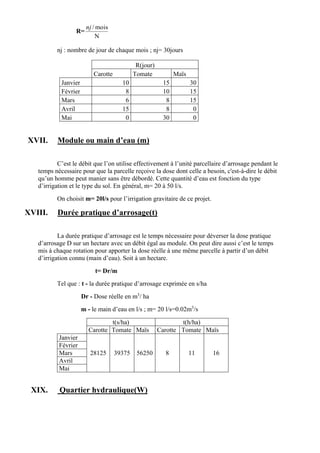

XVII. Module ou main d’eau (m).................................................................................................... 17
XVIII. Durée pratique d’arrosage(t).................................................................................................. 17
XIX. Quartier hydraulique(W) ....................................................................................................... 17

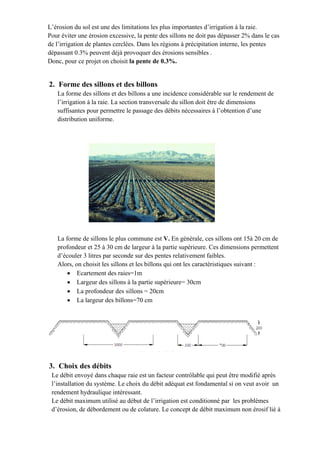

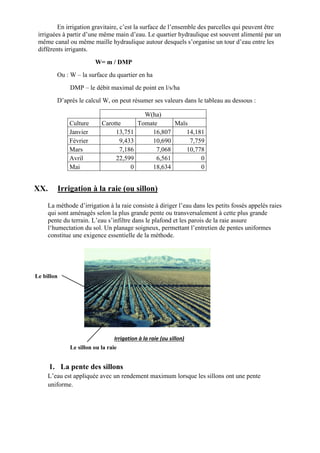

XX. Irrigation à la raie (ou sillon)......................................................................................................... 18
1. La pente des sillons ................................................................................................................... 18
2. Forme des sillons et des billons................................................................................................. 19
3. Choix des débits ........................................................................................................................ 19
XXI. Conclusion............................................................................................................................. 20

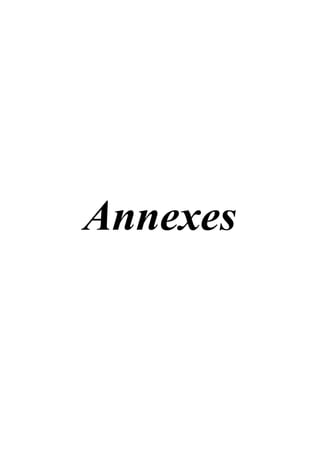

Annexes.................................................................................................................................................. 21

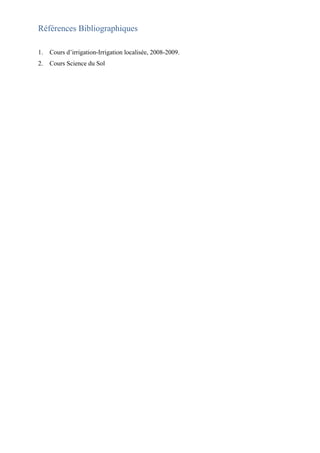

Références Bibliographiques................................................................................................................. 26

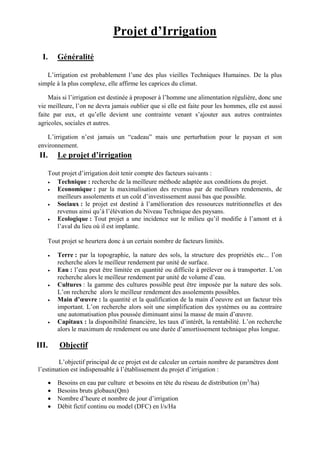

Projet d’Irrigation
I. Généralité
L’irrigation est probablement l’une des plus vieilles Techniques Humaines. De la plus
simple à la plus complexe, elle affirme les caprices du climat.
Mais si l’irrigation est destinée à proposer à l’homme une alimentation régulière, donc une
vie meilleure, l’on ne devra jamais oublier que si elle est faite pour les hommes, elle est aussi
faite par eux, et qu’elle devient une contrainte venant s’ajouter aux autres contraintes
agricoles, sociales et autres.
L’irrigation n’est jamais un “cadeau” mais une perturbation pour le paysan et son
environnement.
II. Le projet d’irrigation
Tout projet d’irrigation doit tenir compte des facteurs suivants :
 Technique : recherche de la meilleure méthode adaptée aux conditions du projet.
 Economique : par la maximalisation des revenus par de meilleurs rendements, de
meilleurs assolements et un coût d’investissement aussi bas que possible.
 Sociaux : le projet est destiné à l’amélioration des ressources nutritionnelles et des
revenus ainsi qu’à l’élévation du Niveau Technique des paysans.
 Ecologique : Tout projet a une incidence sur le milieu qu’il modifie à l’amont et à
l’aval du lieu où il est implante.
Tout projet se heurtera donc à un certain nombre de facteurs limités.
 Terre : par la topographie, la nature des sols, la structure des propriétés etc... l’on
recherche alors le meilleur rendement par unité de surface.
 Eau : l’eau peut être limitée en quantité ou difficile à prélever ou à transporter. L’on
recherche alors le meilleur rendement par unité de volume d’eau.
 Cultures : la gamme des cultures possible peut être imposée par la nature des sols.
L’on recherche alors le meilleur rendement des assolements possibles.
 Main d’œuvre : la quantité et la qualification de la main d’oeuvre est un facteur très
important. L’on recherche alors soit une simplification des systèmes ou au contraire
une automatisation plus poussée diminuant ainsi la masse de main d’œuvre.
 Capitaux : la disponibilité financière, les taux d’intérêt, la rentabilité. L’on recherche
alors le maximum de rendement ou une durée d’amortissement technique plus longue.
III. Objectif
L’objectif principal de ce projet est de calculer un certain nombre de paramètres dont
l’estimation est indispensable à l’établissement du projet d’irrigation :
 Besoins en eau par culture et besoins en tête du réseau de distribution (m3
/ha)
 Besoins bruts globaux(Qm)
 Nombre d’heure et nombre de jour d’irrigation
 Débit fictif continu ou model (DFC) en l/s/Ha

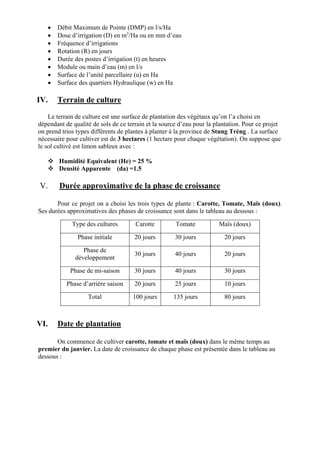

 Débit Maximum de Pointe (DMP) en l/s/Ha
 Dose d’irrigation (D) en m3
/Ha ou en mm d’eau
 Fréquence d’irrigations
 Rotation (R) en jours
 Durée des postes d’irrigation (t) en heures
 Module ou main d’eau (m) en l/s
 Surface de l’unité parcellaire (u) en Ha
 Surface des quartiers Hydraulique (w) en Ha
IV. Terrain de culture
Le terrain de culture est une surface de plantation des végétaux qu’on l’a choisi en
dépendant de qualité de sols de ce terrain et la source d’eau pour la plantation. Pour ce projet
on prend trios types différents de plantes à planter à la province de Stung Trèng . La surface
nécessaire pour cultiver est de 3 hectares (1 hectare pour chaque végétation). On suppose que
le sol cultivé est limon sableux avec :
 Humidité Equivalent (He) = 25 %
 Densité Apparente (da) =1.5
V. Durée approximative de la phase de croissance
Pour ce projet on a choisi les trois types de plante : Carotte, Tomate, Maïs (doux).
Ses durées approximatives des phases de croissance sont dans le tableau au dessous :
Type des cultures Carotte Tomate Maïs (doux)
Phase initiale 20 jours 30 jours 20 jours
Phase de
développement
30 jours 40 jours 20 jours
Phase de mi-saison 30 jours 40 jours 30 jours
Phase d’arrière saison 20 jours 25 jours 10 jours
Total 100 jours 135 jours 80 jours
VI. Date de plantation
On commence de cultiver carotte, tomate et maïs (doux) dans le même temps au
premier du janvier. La date de croissance de chaque phase est présentée dans le tableau au
dessous :

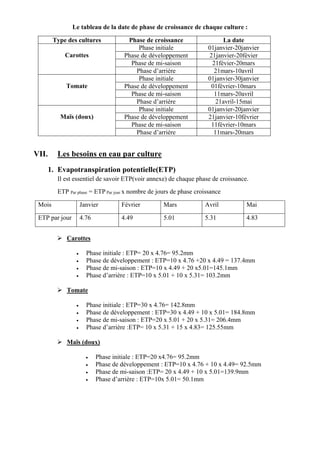

Le tableau de la date de phase de croissance de chaque culture :
Type des cultures Phase de croissance La date
Carottes
Phase initiale 01janvier-20janvier
Phase de développement 21janvier-20févier
Phase de mi-saison 21févier-20mars
Phase d’arrière 21mars-10avril
Tomate
Phase initiale 01janvier-30janvier
Phase de développement 01février-10mars
Phase de mi-saison 11mars-20avril
Phase d’arrière 21avril-15mai
Maïs (doux)
Phase initiale 01janvier-20janvier
Phase de développement 21janvier-10février
Phase de mi-saison 11février-10mars
Phase d’arrière 11mars-20mars
VII. Les besoins en eau par culture
1. Evapotranspiration potentielle(ETP)
Il est essentiel de savoir ETP(voir annexe) de chaque phase de croissance.
ETP Par phase = ETP Par jour x nombre de jours de phase croissance
Mois Janvier Février Mars Avril Mai
ETP par jour 4.76 4.49 5.01 5.31 4.83
 Carottes
 Phase initiale : ETP= 20 x 4.76= 95.2mm
 Phase de développement : ETP=10 x 4.76 +20 x 4.49 = 137.4mm
 Phase de mi-saison : ETP=10 x 4.49 + 20 x5.01=145.1mm
 Phase d’arrière : ETP=10 x 5.01 + 10 x 5.31= 103.2mm
 Tomate
 Phase initiale : ETP=30 x 4.76= 142.8mm
 Phase de développement : ETP=30 x 4.49 + 10 x 5.01= 184.8mm
 Phase de mi-saison : ETP=20 x 5.01 + 20 x 5.31= 206.4mm
 Phase d’arrière :ETP= 10 x 5.31 + 15 x 4.83= 125.55mm
 Maïs (doux)
 Phase initiale : ETP=20 x4.76= 95.2mm
 Phase de développement : ETP=10 x 4.76 + 10 x 4.49= 92.5mm
 Phase de mi-saison :ETP= 20 x 4.49 + 10 x 5.01=139.9mm
 Phase d’arrière : ETP=10x 5.01= 50.1mm

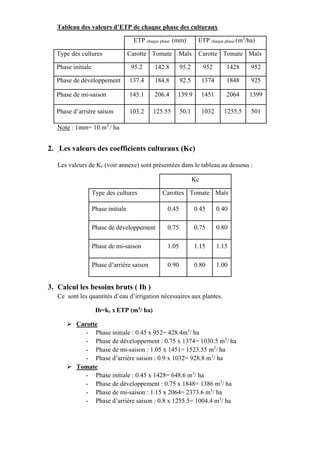

Tableau des valeurs d’ETP de chaque phase des culturaux
ETP chaque phase (mm) ETP chaque phase (m3
/ha)
Type des cultures Carotte Tomate Maïs Carotte Tomate Maïs
Phase initiale 95.2 142.8 95.2 952 1428 952
Phase de développement 137.4 184.8 92.5 1374 1848 925
Phase de mi-saison 145.1 206.4 139.9 1451 2064 1399
Phase d’arrière saison 103.2 125.55 50.1 1032 1255.5 501
Note : 1mm= 10 m3
/ ha

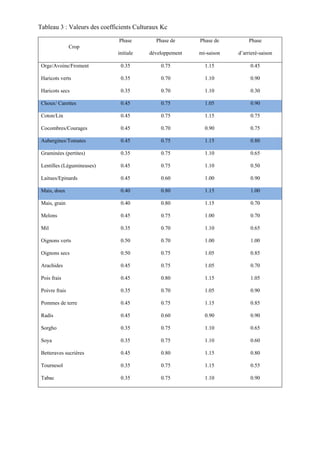

2. Les valeurs des coefficients culturaux (Kc)
Les valeurs de Kc (voir annexe) sont présentées dans le tableau au dessous :
Kc
Type des cultures Carottes Tomate Maïs
Phase initiale 0.45 0.45 0.40
Phase de développement 0.75 0.75 0.80
Phase de mi-saison 1.05 1.15 1.15
Phase d’arrière saison 0.90 0.80 1.00
3. Calcul les besoins bruts ( Ib )
Ce sont les quantités d’eau d’irrigation nécessaires aux plantes.
Ib=kc x ETP (m3
/ ha)
 Carotte
- Phase initiale : 0.45 x 952= 428.4m3
/ ha
- Phase de développement : 0.75 x 1374= 1030.5 m3
/ ha
- Phase de mi-saison : 1.05 x 1451= 1523.55 m3
/ ha
- Phase d’arrière saison : 0.9 x 1032= 928.8 m3
/ ha
 Tomate
- Phase initiale : 0.45 x 1428= 648.6 m3
/ ha
- Phase de développement : 0.75 x 1848= 1386 m3
/ ha
- Phase de mi-saison : 1.15 x 2064= 2373.6 m3
/ ha
- Phase d’arrière saison : 0.8 x 1255.5= 1004.4 m3
/ ha

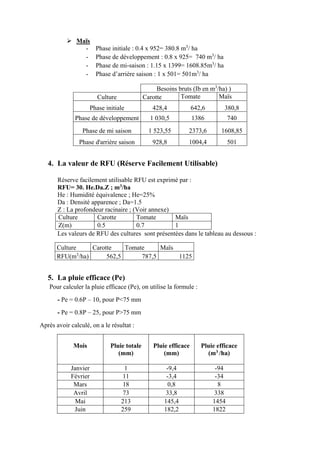

 Maïs
- Phase initiale : 0.4 x 952= 380.8 m3
/ ha
- Phase de développement : 0.8 x 925= 740 m3
/ ha
- Phase de mi-saison : 1.15 x 1399= 1608.85m3
/ ha
- Phase d’arrière saison : 1 x 501= 501m3
/ ha
Besoins bruts (Ib en m3
/ha) )
Culture Carotte Tomate Maïs
Phase initiale 428,4 642,6 380,8
Phase de développement 1 030,5 1386 740
Phase de mi saison 1 523,55 2373,6 1608,85
Phase d'arrière saison 928,8 1004,4 501
4. La valeur de RFU (Réserve Facilement Utilisable)
Réserve facilement utilisable RFU est exprimé par :
RFU= 30. He.Da.Z ; m3
/ha
He : Humidité équivalence ; He=25%
Da : Densité apparence ; Da=1.5

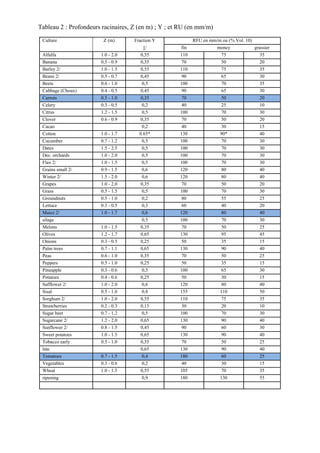

Z : La profondeur racinaire ; (Voir annexe)
Culture Carotte Tomate Maïs
Z(m) 0.5 0.7 1
Les valeurs de RFU des cultures sont présentées dans le tableau au dessous :
Culture Carotte Tomate Maïs
RFU(m3
/ha) 562,5 787,5 1125
5. La pluie efficace (Pe)
Pour calculer la pluie efficace (Pe), on utilise la formule :
- Pe = 0.6P – 10, pour P<75 mm
- Pe = 0.8P – 25, pour P>75 mm
Après avoir calculé, on a le résultat :
Mois Pluie totale
(mm)
Pluie efficace
(mm)
Pluie efficace
(m3
/ha)
Janvier 1 -9,4 -94
Février 11 -3,4 -34
Mars 18 0,8 8
Avril 73 33,8 338
Mai 213 145,4 1454
Juin 259 182,2 1822
Juillet 254 178,2 1782
Août 344 181,4 1814
Septembre 299 214,2 2142
Octobre 183 121,4 1214
Novembre 68 30,8 308
Décembre 6 -6,4 -64
Pe (m3
/ha)
Carotte Tomate Maïs
Phase initial - 62,67 - 94,00 - 62,67
Phase de développement - 54,00 - 31,33 - 42,67
Phase de mi-saison - 6,00 230,67 - 20,00
Phase d'arrière saison 115,33 839,67 2,67
6. Calcul les besoins nets (In)
Les besoins nets présentent la qualité d’eau d’irrigation participant à
l’évapotranspiration et la quantité d’eau stockée dans la zone racinaire de sols. On peut
déterminer par la formule :
In= ETP x Kc – Pe = Ib -Pe [m3
/Ha]
Mais pour la phase initial, il faut réduit l’eau de d’entretien RFU.
Donc In(phase initial)= Ib – Pe – RFU
 Carotte
- Phase initiale : In=428.4 + 62.67- 562.5 = -71.43m3
/ ha
- Phase de développement :In= -1030.5 + 54= 1084.5 m3
/ ha
- Phase de mi-saison : In=1523.55+ 6 = 1529.55 m3
/ ha
- Phase d’arrière saison : In=928.8- 115.33= 813.47 m3
/ ha
 Tomate
- Phase initiale : In=642.6+94- 787.5= -50.90 m3
/ ha
- Phase de développement : In=1386+31.33= 1417.33 m3
/ ha
- Phase de mi-saison : In=2373.6-230.67= 2142.93 m3
/ ha
- Phase d’arrière saison : In=1004.4 - 839.67= 164.73 m3
/ ha
 Maïs
- Phase initiale : In=380.8 + 62.67- 1125 = -681.53m3
/ ha
- Phase de développement In=740+42.67= 782.67 m3
/ ha
- Phase de mi-saison :In=1608.85+20 = 1628.85 m3
/ ha
- Phase d’arrière saison : In=501-2.67 = 498.33m3
/ ha
D’après le calcul, on obtient le tableau suivant :
In(m3
/ha)
Carotte Tomate Maïs
Phase initial -71.43 -50.90 -681.53
Phase de développement 1084.5 1417,33 782,67
Phase de mi saison 1529,55 2142,93 1628,85
Phase d'arrière saison 813,47 164,73 498,33
VIII. des besoins en tête du réseau de distribution
1. Besoins nets en tête du réseau (Q)
Eff
In
Q 
Où : Q en m3
/ha
Eff - efficient du réseau en %
 Efficient du type d’irrigation
Pour l’irrigation par gravitaire canaux non revêtus :
 Eff = 0.55 pour les sols lourds
 Eff = 0.5 pour les sols légers
Le sol à Stung Treng que l’on a choisi pour faire la plantation est limon sableux donc ce
type du sol est considéré comme le sol léger moyen :
On a : Eff = 0.5 =50%
 Carottes
- Phase initiale : 


5.0
43.71
Q -142.87 m3
/ha
- Phase de développement : 
5.0
5.1084
Q 2169 m3
/ha
- Phase de mi-saison : 
5.0
55.1529
Q 3059.1 m3
/ha
- Phase d’arrière saison : 
5.0
47.813
Q 1626.93 m3
/ha
 Melons
- Phase initiale : 


5.0
90.50
Q -101.8 m3
/ha
- Phase de développement : 
5.0
33.1417
Q 2834.67 m3
/ha
- Phase de mi-saison : 
5.0
93.2142
Q 4285.87 m3
/ha
- Phase d’arrière saison : 
5.0
73.164
Q 329.47 m3
/ha
 Maïs (grains)
- Phase initiale : 


5.0
53.681
Q -1363.07. m3
/ha
- Phase de développement : 
5.0
67.782
Q 1565.33 m3
/ha
- Phase de mi-saison : 
5.0
85.1628
Q 3257.7 m3
/ha
- Phase d’arrière saison : 
5.0
33.498
Q 9.96.67 m3
/ha
Q
Carotte Tomate Maïs
Phase initial - 142,87*
- 101,80 *
- 1 363,07*
Phase de développement 2 169 2 834,67 1 565,33
Phase de mi saison 3 059,1 4 285,87 3 257,70
Phase d'arrière saison 1 626,93 329,47 996,67
*
On n’a pas besoin de l’eau.
2. Besoins nets totaux en tête du réseau
sQQg 
Où : s – surface de chaque culture en ha ; s= 1 ha
 Carotte
- Phase initial :Qg = -142.87 x 1= -142.87 m3
- Phase de développement : Qg= 2169 x 1= 2169 m3
- Phase de mi-saison : Qg= 3059.1 x 1= 3059.1 m3
- Phase d’arrière saison : Qg= 1626.93 x 1= 1626.93 m3
 Tomate
- Phase initial : Qg= -101.8 x 1= -2834.67 m3
- Phase de développement : Qg= 2834.67 x 1= 2834.67 m3
- Phase de mi-saison : Qg= 4285.87 x 1= 4285.87 m3
- Phase d’arrière saison : Qg= 329.47 x 1= 329.47 m3
 Maïs (doux)
- Phase initial : Qg= -1363.07 x 1= -1363.07 m3
- Phase de développement : Qg= 1565.33 x 1= 1565.33 m3
- Phase de mi-saison : Qg=3257.7 x 1= 3257.7 m3
- Phase d’arrière saison : Qg=996.67 x 1= 996.67 m3
-
Qg
Carotte Tomate Maïs
Phase initial - 142,87*
- 101,80 *
- 1 363,07*
Phase de développement 2 169,00 2 834,67 1 565,33
Phase de mi saison 3 059,10 4 285,87 3 257,70
Phase d'arrière saison 1 626,93 329,47 996,67
*
Ne pas besoins de l’eau
3. Les tableaux résumés
 Carotte
Tableau des besoins en eau par culture
Mois Janvier Février Mars Avril
Décade I II III I II III I II III I II III
Phase de croissance
Ph.
initial
Ph. de
développement
Ph. de mi-
saison
Ph.
d'arrière
saison
ETP /jour/mois(mm) 4,76 4,49 5,01 5,31
ETP par phase(m3/ha) 952 1374 1451 1032
Kc par phase 0,45 0,75 1,05 0,9
Kc par mois 0,55 0,85 1 0,9
RFU(m3/ha) 562,5
In(m3/ha/phase) -71,43 1084,50 1 529,55 813,47
In(m3/ha/mois) 316.90 1178,95 1495,00 365,23
Ib(m3/ha/phase) 428,4 1030,5 1523,55 928,8
Ib(m3/ha/mois) 785,4 1144,95 1503 477,9
Tableau des besoins en tête du réseau de distribution
Eff(%) Q S Qg
Phase initial 50 - 142,87
1
- 142,87
Phase de développement 50 2 169 2 169
Phase de mi-saison 50 3 059 3 059
Phase d'arrière saison 50 1 626,93 1 626,93
 Tomate
Tableau des besoins en eau par culture
Mois Janvier Février Mars Avril Mai
Décade I II III I II III I II III I II III I
I
I III
Phase de croissance Ph. Initial
Ph. de
développement
Ph. de mi-
saison
Ph. d'arrière
saison
ETP /jour/mois(mm) 4,76 4,49 5,01 5,31 4,83
ETP par
phase(m3/ha) 1428 1848 2064 1255,5
Kc par phase 0,45 0,75 1,15 0,8
Kc par mois 0,45 0,75 1,02 1,03 0,8
RFU(m3/ha) 787,5
In(m3/ha/phase) -50.90 1 417,33 2 142,93 164,73
In(m3/ha/mois) -50.90 1 044,25
1
520,05
1
308,10 -147,4
Ib(m3/ha/phase) 642,6 1386 2373,6 1004,4
Ib(m3/ha/mois) 642,6 1010,25 1528,05 1646,1 579,6
Tableau des besoins en tête du réseau de distribution
Eff Q S Qg
Phase initial 50 - 101,80
1
- 101,80
Phase de développement 50 2 834,67 2 834,67
Phase de mi-saison 50 4 285,87 4 285,87
Phase d'arrière saison 50 329,47 329,47
 Maïs
Tableau des besoins en eau par culture
Mois Janvier Février Mars
Décade I II III I II III I II III
Phase de
croissance Ph. initial
Ph. de
dével.
Ph. de mi-
saison
Ph.d'arrière
saison
ETP
/jour/mois(mm) 4,76 4,49 5,01
ETP par
phase(m3/ha) 952 925 1399 501
Kc par phase 0,4 0,8 1,15 1
Kc par mois 0,53 1,03 1,08
RFU(m3/ha) 1125
In(m3/ha/phase) -681,53 782,67 1628,85 535,91
In(m3/ha/mois) -269,4 1425,9 994
Ib(m3/ha/phase) -380,8 740 1608,85 538,575
Ib(m3/ha/mois) 761,6 1391,9 1002
Tableau des besoins en tête du réseau de distribution
Eff Q S Qg
Phase initial 50 - 1 363,07
1
- 1 363,07
Phase de développement 50 1 565,33 1 565,33
Phase de mi-saison 50 3 257,70 3 257,70
Phase d'arrière saison 50 996,67 996,67
IX. Calcul Besoins Bruts globaux
Ce sont les quantités d’eau d’irrigation nécessaires aux plantes dans un laps de temps
donné (par mois) fonction de l’état de la végétation et en tenant compte des pertes obligatoires
à la parcelle et dans le réseau.
Qm(mensuelle)=
Eff
ETPxKc
=
Eff
Ib
Donc, Les valeurs de Qm sont dans le tableau au dessous :
Qm(m3
/ha)
Culture Carotte Tomate Maïs
Janvier 1570,8 1285,2 1523,2
Février 2289,9 2020,5 2783,8
Mars 3006 3056,1 2004
Avril 955,8 3292,2 0
Mai 0 1159,2 0
Qmg= Qm x s
- S :surface de chaque culture en ha
Qmg(m3
)
Culture Carotte Tomate Maïs
Janvier 1570,8 1285,2 1523,2
Février 2289,9 2020,5 2783,8
Mars 3006 3056,1 2004
Avril 955,8 3292,2 0
Mai 0 1159,2 0
X. Durée journalière mensuelle d’irrigation
C’est la durée admissible d’irrigation qui tient compte de la possibilité du travail, de la
disponibilité des irrigants, de l’entretien et de réparation de réseau. Cette durée dépend du
type d’irrigation.
Les durées généralement admise sont :
 Système gravitaire : 8 à 12 h/jour
 Bassin : 14 à 20 h/jour
 Aspersion : jusqu’à 22h/jour
 Localisation : jusqu’à 24h/jour
Donc, la durée journalière mensuelle d’irrigation de ce projet est de 8 à 12 h/jour.
Alors, 10h/jour est la durée journalière mensuelle d’irrigation de ce projet.
XI. Débit Fictif Contenu (DFC)
C’est le débit unitaire qu’on doit le transporter au réseau s’il fonction
24heures/24heures tous les jours au pas de temps convenable. Il est calculé par la formule
suivant :
86400
1000Qm
DFC



nj
Où : DFC : Le débit fictif continu exprimé en l/s.ha
Qm : Le besoin brut de plante en m3
/ha
nj : nombre de jour de chaque mois ; nj= 30jours
Qbrut= Ib/mois
DFC(l/s/ha)
Culture Carotte Tomate Maïs
Janvier 0,606 0,496 0,588
Février 0,883 0,780 1,074
Mars 1,160 1,179 0,773
Avril 0,369 1,270 0
Mai 0 0,447 0
XII. Débit Maximale au Point (DMP)
Le débit maximal au point (DMP) est le débit effectif qui est nécessaire d’introduire
dans le réseau pour pouvoir combler de déficit en eau. Il est déterminé par la relation :
nh/jour
24DFC
MP

D
Où : nh- la durée journalière d’irrigation exprimée en heure/jour
nh= 10h/jour
Les valeurs de DMP sont dans le tableau au dessous :
DMP(l/s/ha)
Culture Carotte Tomate Maïs
Janvier 1,454 1,19 1,41
Février 2,120 1,871 2,578
Mars 2,783 2,83 1,856
Avril 0,885 3,048 0
Mai 0 1,073 0
XIII. Dose d’irrigation (D)
La dose d’irrigation est la quantité d’eau nécessaire, mais suffisante qu’il faut apporter
régulièrement pour maintenir le sol à la capacité de la rétention en fonction de l’ETR de la
plante. Ce volume ne doit pas être supérieur à la consommation sous peine de voir la
différence perdue par percolation.
A. Dose d’humectation (Dh)
C’est la réserve utile ou dose théorique, c’est la quantité d’eau qu’il faut donner au
début de campagne d’irrigation pour amener le sol desséché au niveau de sa capacité de
rétention en partant souvent du point de flétrissement ou même du point d’hygroscopique.
Elle est calculée par la relation :
Dh = 45.He.Da.Z
Dh : dose d’humectation exprimé en [m3
/ha]
En hauteur d’eau en mm : Dh= 4,5.He. Da.Z
He : humidité équivalence ; He= 25%
Da : densité apparence ; Da=1.5
Z : la profondeur racinaire
Culture carotte Tomate Maïs
Z(m) 0.5 0.7 1
La dose d’humectation (Dh) est dans le tableau au dessous :
Culture Carotte Tomate Maïs
Dh (m3
/ha) 843,75 1181,25 1687,5
B. Dose d’entretien (Dp)
C’est la dose pratique. Cette dose est deux tiers de celle d’humectation. En, général, on
la considère que la dose à apporter est équivalent à la RFU soit 2/3 de la dose
d’humectation(Dh). Elle est exprimée par :
 Dp = 30.He.Da.Z
Dp : la dose d’entretien en m3
/ha
 Dp=3.He.De.Z
Dp : la dose d’entretien en mm
 Dp=2/3 Dh
 Dp=RFU
Les valeurs de Dp :
Culture Carotte Tomate Maïs
Dp(m3
/ha) 562,5 787,5 1125
XIV. Fréquence d’irrigation
La fré/quence d’irrigation est le nombre de fois qu’il fait irriguer par mois pour
maintenir l’humidité du sol dans des limites acceptables. Elle est donnée par la relation :
N=Qm/Dp
Qbrut : le débit brut par mois ; m3
/ha
Alors, la fréquence d’irrigation est présentée au dessous :
N
Carotte Tomate Maïs
Janvier 3 2 1
Février 4 3 2
Mars 5 4 2
Avril 2 4 0
Mai 0 1 0
XV. Dose réelle(Dr)
La quantité d’eau à apporter mensuelle qui doit être inférieur à la réserve utile(FU) ou
réserve facile utile (RFU). La dose réelle soit être inférieure ou égale à la dose
d’entretien(Dp). Elle est exprimée par la relation :
Dr = Qm / N
Mais, N=
Dp
Qm
Donc , Dr=Dp
Dr(m3
/ha)
Carotte Tomate Maïs
Janvier
Février
Mars 562,5 787,5 1125
Avril
Mai
XVI. Relation au tour d’eau(R)
C’est la même parcelle le nombre de jour séparant entre deux irrigations. La relation au tour
d’eau R est calculée par la formule :
R=
N
mois/nj
nj : nombre de jour de chaque mois ; nj= 30jours
R(jour)
Carotte Tomate Maïs
Janvier 10 15 30
Février 8 10 15
Mars 6 8 15
Avril 15 8 0
Mai 0 30 0
XVII. Module ou main d’eau (m)
C’est le débit que l’on utilise effectivement à l’unité parcellaire d’arrosage pendant le
temps nécessaire pour que la parcelle reçoive la dose dont celle a besoin, c'est-à-dire le débit
qu’un homme peut manier sans être débordé. Cette quantité d’eau est fonction du type
d’irrigation et le type du sol. En général, m= 20 à 50 l/s.
On choisit m= 20l/s pour l’irrigation gravitaire de ce projet.
XVIII. Durée pratique d’arrosage(t)
La durée pratique d’arrosage est le temps nécessaire pour déverser la dose pratique
d’arrosage D sur un hectare avec un débit égal au module. On peut dire aussi c’est le temps
mis à chaque rotation pour apporter la dose réelle à une même parcelle à partir d’un débit
d’irrigation connu (main d’eau). Soit à un hectare.
t= Dr/m
Tel que : t - la durée pratique d’arrosage exprimée en s/ha
Dr - Dose réelle en m3
/ ha
m - le main d’eau en l/s ; m= 20 l/s=0.02m3
/s
t(s/ha) t(h/ha)
Carotte Tomate Maïs Carotte Tomate Maïs
Janvier
Février
Mars 28125 39375 56250 8 11 16
Avril
Mai
XIX. Quartier hydraulique(W)
En irrigation gravitaire, c’est la surface de l’ensemble des parcelles qui peuvent être
irriguées à partir d’une même main d’eau. Le quartier hydraulique est souvent alimenté par un
même canal ou même maille hydraulique autour desquels s’organise un tour d’eau entre les
différents irrigants.
W= m / DMP
Ou : W – la surface du quartier en ha
DMP – le débit maximal de point en l/s/ha
D’après le calcul W, on peut résumer ses valeurs dans le tableau au dessous :
W(ha)
Culture Carotte Tomate Maïs
Janvier 13,751 16,807 14,181
Février 9,433 10,690 7,759
Mars 7,186 7,068 10,778
Avril 22,599 6,561 0
Mai 0 18,634 0
XX. Irrigation à la raie (ou sillon)
La méthode d’irrigation à la raie consiste à diriger l’eau dans les petits fossés appelés raies
qui sont aménagés selon la plus grande pente ou transversalement à cette plus grande
pente du terrain. L’eau s’infiltre dans le plafond et les parois de la raie assure
l‘humectation du sol. Un planage soigneux, permettant l’entretien de pentes uniformes
constitue une exigence essentielle de la méthode.
Irrigation à la raie (ou sillon)
1. La pente des sillons
L’eau est appliquée avec un rendement maximum lorsque les sillons ont une pente
uniforme.
Le billon
Le sillon ou la raie
L’érosion du sol est une des limitations les plus importantes d’irrigation à la raie.
Pour éviter une érosion excessive, la pente des sillons ne doit pas dépasser 2% dans le cas
de l’irrigation de plantes cerclées. Dans les régions à précipitation interne, les pentes
dépassant 0.3% peuvent déjà provoquer des érosions sensibles .
Donc, pour ce projet on choisit la pente de 0.3%.
2. Forme des sillons et des billons
La forme des sillons et des billons a une incidence considérable sur le rendement de
l’irrigation à la raie. La section transversale du sillon doit être de dimensions
suffisantes pour permettre le passage des débits nécessaires à l’obtention d’une
distribution uniforme.
La forme de sillons le plus commune est V. En générale, ces sillons ont 15à 20 cm de
profondeur et 25 à 30 cm de largeur à la partie supérieure. Ces dimensions permettent
d’écouler 3 litres par seconde sur des pentes relativement faibles.
Alors, on choisit les sillons et les billons qui ont les caractéristiques suivant :
 Ecartement des raies=1m
 Largeur des sillons à la partie supérieure= 30cm
 La profondeur des sillons = 20cm
 La largeur des billons=70 cm
3. Choix des débits
Le débit envoyé dans chaque raie est un facteur contrôlable qui peut être modifié après
l’installation du système. Le choix du débit adéquat est fondamental si on veut avoir un
rendement hydraulique intéressant.
Le débit maximum utilisé au début de l’irrigation est conditionné par les problèmes
d’érosion, de débordement ou de colature. Le concept de débit maximum non érosif lié à
la pente du sillon est utilisé. On peut se contenter d’estimer le débit maximum à partir de
l’équation de CRIDDLE :
Qm= Ci-1
Où : i est la pente exprimée en %
i qu’on a choisit est 0.3%
C=0.6 lorsque Q est exprimé en litre par seconde
=> Qm= 0.6* 0.3= 2 l/s
Alors, l’eau s’écoule dans les raies pour ce projet est de 2 l/s .
XXI. Conclusion
Après avoir fait ce projet, on gagne des concepts pour calculer les paramètres
importants qui servent à la détermination des besoins en eau des plantes dans le projet
d’irrigation. En plus, on voit que les besoins en eau des plantes se varient suivant les
phases. Nous avons effectivement utilisé la méthode de calcul étape par étape et
expliquer avec précis des variables importantes comme RFU, ETP, Pluie efficaces.
On aussi sait comment on doit former des sillons et billons pour permettre l’eau
s’infiltrer dans les billons correctement pour l’absorption d’eaux des plantes .Cela peut
aider des cultivateurs d’irriguer la demande d’eau effectivement. Grâce à ces raisons,
on ne gaspille l’eau et il permet les plantes grossir avec la bonne maturation.
Annexes
Tableau 1 : Donné climatique de station météorologique
Station : Stung Treng
Latitude:
0 '
13 31
Longitude:
0 '
105 58 E
Altitude: 56m
Length of record: 10 years
Month Max.Temp
0
c
Min.Temp.
0
c
Re.Humid% Wind
km/day
Sunshine
hours
Rain
mm
Jan
Feb
Mar
Apr
May
Jun
Jul
Aug
Sep
Oct
Nov
Dec
29.0
32.9
34.0
34.6
33.4
32.2
32.4
32.2
32.0
32.0
30.0
29.0
19.1
21.9
23.5
24.9
24.7
24.1
21.4
21.0
20.5
20.4
20.4
19.0
72
62
64
68
77
82
90
92
94
90
84
78
147
112
95
104
95
121
121
121
95
138
164
173
9.5
9.4
9.2
8.6
7.3
6.4
6.2
5.5
4.8
7.7
8.8
9.2
1
11
18
73
213
259
254
344
299
183
68
6
Avg/Sum 32.0 21.7 79 124 7.7 1729
 Le calcul ETP
Evapotranspiration Potentielle par la formule de PEN MEN
La formule de PENMEN s’écrit :
      
00.1
226.09.01.0079.056.01
0
40


























P
P
edeacUd
H
h
edT
H
h
baRg
P
P
ETP
k
Où :
ETP : Evapotranspiration potentielle en mm/mois𝑃0 : Pression atmosphérique au niveau de la mer
mb
∆ : Pente de la courbe de tension de vapeur Saturant au voisinage de Température de
L’air
γ : Constant psychométrique
ea : Tension de vapeur saturante en mb
ed : tension de vapeur dans l’air
Rg : Rayonnement solaire global sur une surface horizontale
h/H : Durée relative de l’insolation
𝑇𝑘
4
: Température absolue de l’air en 𝐾𝑒𝑙𝑣𝑖𝑛 =0
𝑡0
𝑐 + 273
𝑈2 : Vitesse du vent a 2m au –dessus du sol
On représente :
𝑇1 =Rg
𝑇2 =H
𝑇3 = (1 − 𝛼) (𝑎 + 𝑏
ℎ
𝐻
)
𝑇4 = 𝛿𝑇𝑘
4
𝑇5 = 0.56 − 0.079√𝑒𝑑
𝑇6 = 0.1 + 0.9
ℎ
𝐻
𝑇7 = 0.26(𝑑 + 𝑐𝑈2)
𝑇8 = 𝑒𝑎 − 𝑒𝑑
𝑇9 =
𝑃0
𝑃
Δ
𝛾
Donc la formule PENMEN devienne :
𝐸𝑇𝑃 =
𝑇9[𝑇1 𝑇3−𝑇4 𝑇5 𝑇6]+𝑇7 𝑇8
𝑇9+1
Valeur de l’évapotranspiration potentielle annuelle de Stung Treng
Mois T1 T2 T3 T4 T5 T6 T7 T8 T9 ETP
janvier
Février
Mars
Avril
Mai
Joins
Juillet
Août
Septembre
Octobre
Novembre
Décembre
12.51
13.69
14.94
15.65
15.83
15.64
15.67
15.63
15.13
14.17
13.18
12.12
11.38
11.6
12
12.44
12.74
12.91
12.81
12.54
12.17
11.80
11.46
11.29
0.48
0.47
0.46
0.44
0.40
0.36
0.37
0.35
0.34
0.42
0.46
0.47
15.44
16.18
16.45
16.65
16.50
16.32
16.07
15.97
15.91
15.90
15.69
15.44
0.19
0.18
0.16
0.13
0.12
0.12
0.11
0.11
0.11
0.12
0.15
0.18
0.84
0.82
0.78
0.74
0.61
0.51
0.53
0.50
0.45
0.69
0.79
0.83
0.49
0.44
0.41
0.43
0.41
0.46
0.46
0.46
0.41
0.48
0.44
0.54
8.39
13.88
14.22
13.39
9.26
6.86
3.57
2.79
2.05
3.4
5.13
6.56
2.72
3.23
3.46
3.64
3.51
3.36
3.17
3.10
3.05
3.04
2.75
2.72
4.76
4.49
5.01
5.31
4.83
4.31
4.08
3.78
3.52
3.91
3.73
3.49
Tableau 2 : Profondeurs racinaires, Z (en m) ; Y ; et RU (en mm/m)
Culture Z (m) Fraction Y RFU en mm/m ou (% Vol. 10)
1/ fin money grassier
Alfalfa 1.0 - 2.0 0,55 110 75 35
Banana 0.5 - 0.9 0,35 70 50 20
Barley 2/ 1.0 - 1.5 0,55 110 75 35
Beans 2/ 0.5 - 0.7 0,45 90 65 30
Beets 0.6 - 1.0 0,5 100 70 35
Cabbage (Choux) 0.4 - 0.5 0,45 90 65 30
Carrots 0.5 - 1.0 0,35 70 50 20
Celery 0.3 - 0.5 0,2 40 25 10
Citrus 1.2 - 1.5 0,5 100 70 30
Clover 0.6 - 0.9 0,35 70 50 20
Cacao 0,2 40 30 15
Cotton 1.0 - 1.7 0.65* 130 90* 40
Cucumber 0.7 - 1.2 0,5 100 70 30
Dates 1.5 - 2.5 0,5 100 70 30
Dec. orchards 1.0 - 2.0 0,5 100 70 30
Flax 2/ 1.0 - 1.5 0,5 100 70 30
Grains small 2/ 0.9 - 1.5 0,6 120 80 40
Winter 2/ 1.5 - 2.0 0,6 120 80 40
Grapes 1.0 - 2.0 0,35 70 50 20
Grass 0.5 - 1.5 0,5 100 70 30
Groundnuts 0.5 - 1.0 0,2 80 55 25
Lettuce 0.3 - 0.5 0,3 60 40 20
Maiez 2/ 1.0 - 1.7 0,6 120 80 40
silage 0,5 100 70 30
Melons 1.0 - 1.5 0,35 70 50 25
Olives 1.2 - 1.7 0,65 130 95 45
Onions 0.3 - 0.5 0,25 50 35 15
Palm trees 0.7 - 1.1 0,65 130 90 40
Peas 0.6 - 1.0 0,35 70 50 25
Peppers 0.5 - 1.0 0,25 50 35 15
Pineapple 0.3 - 0.6 0,5 100 65 30
Potatoes 0.4 - 0.6 0,25 50 30 15
Safflower 2/ 1.0 - 2.0 0,6 120 80 40
Sisal 0.5 - 1.0 0,8 155 110 50
Sorghum 2/ 1.0 - 2.0 0,55 110 75 35
Strawberries 0.2 - 0.3 0,15 30 20 10
Sugar beet 0.7 - 1.2 0,5 100 70 30
Sugarcane 2/ 1.2 - 2.0 0,65 130 90 40
Sunflower 2/ 0.8 - 1.5 0,45 90 60 30
Sweet potatoes 1.0 - 1.5 0,65 130 90 40
Tobacco early 0.5 - 1.0 0,35 70 50 25
late 0,65 130 90 40
Tomatoes 0.7 - 1.5 0,4 180 60 25
Vegetables 0.3 - 0.6 0,2 40 30 15
Wheat 1.0 - 1.5 0,55 105 70 35
ripening 0,9 180 130 55
Tableau 3 : Valeurs des coefficients Culturaux Kc
Crop
Phase
initiale
Phase de
développement
Phase de
mi-saison
Phase
d’arrierè-saison
Orge/Avoine/Froment 0.35 0.75 1.15 0.45
Haricots verts 0.35 0.70 1.10 0.90
Haricots secs 0.35 0.70 1.10 0.30
Choux/ Carottes 0.45 0.75 1.05 0.90
Coton/Lin 0.45 0.75 1.15 0.75
Cocombres/Courages 0.45 0.70 0.90 0.75
Aubergines/Tomates 0.45 0.75 1.15 0.80
Graminées (pertites) 0.35 0.75 1.10 0.65
Lentilles (Légumineuses) 0.45 0.75 1.10 0.50
Laitues/Epinards 0.45 0.60 1.00 0.90
Mais, doux 0.40 0.80 1.15 1.00
Mais, grain 0.40 0.80 1.15 0.70
Melons 0.45 0.75 1.00 0.70
Mil 0.35 0.70 1.10 0.65
Oignons verts 0.50 0.70 1.00 1.00
Oignons secs 0.50 0.75 1.05 0.85
Arachides 0.45 0.75 1.05 0.70
Pois frais 0.45 0.80 1.15 1.05
Poivre frais 0.35 0.70 1.05 0.90
Pommes de terre 0.45 0.75 1.15 0.85
Radis 0.45 0.60 0.90 0.90
Sorgho 0.35 0.75 1.10 0.65
Soya 0.35 0.75 1.10 0.60
Betteraves sucrières 0.45 0.80 1.15 0.80
Tournesol 0.35 0.75 1.15 0.55
Tabac 0.35 0.75 1.10 0.90
Références Bibliographiques
1. Cours d’irrigation-Irrigation localisée, 2008-2009.
2. Cours Science du Sol

Contenu connexe

Tendances

Dimensionnement des réservoirs de distribution d’eau potable en milieu rural
Dimensionnement des réservoirs de distribution d’eau potable en milieu ruralDimensionnement des réservoirs de distribution d’eau potable en milieu rural
Dimensionnement des réservoirs de distribution d’eau potable en milieu ruralSami Sahli

Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1yacine iskounen

Cours de micro_irrigation_2003
Cours de micro_irrigation_2003Cours de micro_irrigation_2003
Cours de micro_irrigation_2003hafidha souidi

Hydraulique à Surface Libre
Hydraulique à Surface LibreHydraulique à Surface Libre
Hydraulique à Surface LibreRoland Yonaba

Hydraulique en Charge
Hydraulique en ChargeHydraulique en Charge
Hydraulique en ChargeRoland Yonaba

Dimensionnement Des Canaux
Dimensionnement Des CanauxDimensionnement Des Canaux
Dimensionnement Des CanauxOURAHOU Mohamed

Implantation du forage
Implantation du forageImplantation du forage
Implantation du foragetimi55

2 dimensionnement des-r_seaux_d_assainissement
2 dimensionnement des-r_seaux_d_assainissement2 dimensionnement des-r_seaux_d_assainissement
2 dimensionnement des-r_seaux_d_assainissementYoussef Assou

Adduction en Eau Potable
Adduction en Eau PotableAdduction en Eau Potable
Adduction en Eau PotableRoland Yonaba

corrigé T.D hydrologie générale N°1.pdf
corrigé T.D hydrologie générale N°1.pdfcorrigé T.D hydrologie générale N°1.pdf
corrigé T.D hydrologie générale N°1.pdfLamiiaDouiri

Risques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoireRisques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoireSouhila Benkaci

Presentation Exposé VIT.pptx
Presentation Exposé VIT.pptxPresentation Exposé VIT.pptx
Presentation Exposé VIT.pptxMarimeSY2

cours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAOREcours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAOREPatrick Sawadogo

Dimensionnement Des Canaux
Dimensionnement Des CanauxDimensionnement Des Canaux
Dimensionnement Des Canauxguest4a5dea

projet de traitement des eaux usées.Note de calculs.pdf
projet de traitement des eaux usées.Note de calculs.pdfprojet de traitement des eaux usées.Note de calculs.pdf
projet de traitement des eaux usées.Note de calculs.pdfsofyannsofyann

Dimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du ReseauDimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du Reseauguest4a5dea

Captage adduction et traitement des eaux potables
Captage adduction et traitement des eaux potablesCaptage adduction et traitement des eaux potables
Captage adduction et traitement des eaux potablesAbdoulaye SECK


Tendances (20)

Dimensionnement des réservoirs de distribution d’eau potable en milieu rural
Dimensionnement des réservoirs de distribution d’eau potable en milieu ruralDimensionnement des réservoirs de distribution d’eau potable en milieu rural
Dimensionnement des réservoirs de distribution d’eau potable en milieu rural

Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1

Cours de micro_irrigation_2003
Cours de micro_irrigation_2003Cours de micro_irrigation_2003
Cours de micro_irrigation_2003

Hydraulique à Surface Libre
Hydraulique à Surface LibreHydraulique à Surface Libre
Hydraulique à Surface Libre

Ouvrages hydrauliques
Ouvrages hydrauliquesOuvrages hydrauliques
Ouvrages hydrauliques

Hydraulique en Charge
Hydraulique en ChargeHydraulique en Charge
Hydraulique en Charge

Hydrologie Des Bassins
Hydrologie Des BassinsHydrologie Des Bassins
Hydrologie Des Bassins

Assainissement
AssainissementAssainissement
Assainissement

Dimensionnement Des Canaux
Dimensionnement Des CanauxDimensionnement Des Canaux
Dimensionnement Des Canaux

Implantation du forage
Implantation du forageImplantation du forage
Implantation du forage

2 dimensionnement des-r_seaux_d_assainissement
2 dimensionnement des-r_seaux_d_assainissement2 dimensionnement des-r_seaux_d_assainissement
2 dimensionnement des-r_seaux_d_assainissement

Adduction en Eau Potable
Adduction en Eau PotableAdduction en Eau Potable
Adduction en Eau Potable

corrigé T.D hydrologie générale N°1.pdf
corrigé T.D hydrologie générale N°1.pdfcorrigé T.D hydrologie générale N°1.pdf
corrigé T.D hydrologie générale N°1.pdf

Risques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoireRisques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoire

Presentation Exposé VIT.pptx
Presentation Exposé VIT.pptxPresentation Exposé VIT.pptx
Presentation Exposé VIT.pptx

cours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAOREcours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAORE

Dimensionnement Des Canaux
Dimensionnement Des CanauxDimensionnement Des Canaux
Dimensionnement Des Canaux

projet de traitement des eaux usées.Note de calculs.pdf
projet de traitement des eaux usées.Note de calculs.pdfprojet de traitement des eaux usées.Note de calculs.pdf
projet de traitement des eaux usées.Note de calculs.pdf

Dimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du ReseauDimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du Reseau

Captage adduction et traitement des eaux potables
Captage adduction et traitement des eaux potablesCaptage adduction et traitement des eaux potables
Captage adduction et traitement des eaux potables


En vedette (9)

Traveaux Pratique Topographie à l'ITC-I3-GRU32
Traveaux Pratique Topographie à l'ITC-I3-GRU32Traveaux Pratique Topographie à l'ITC-I3-GRU32
Traveaux Pratique Topographie à l'ITC-I3-GRU32

Siam
SiamSiam
Siam

Siam house
Siam houseSiam house
Siam house

Report of Visit Internship
Report of Visit Internship Report of Visit Internship
Report of Visit Internship

Conception et calcul des structures de bâtiment tome 6. enpc thonier
Conception et calcul des structures de bâtiment  tome 6. enpc thonierConception et calcul des structures de bâtiment  tome 6. enpc thonier
Conception et calcul des structures de bâtiment tome 6. enpc thonier

SCIA Engineer - Analyse et dimensionnement dans un cadre BIM
SCIA Engineer - Analyse et dimensionnement dans un cadre BIMSCIA Engineer - Analyse et dimensionnement dans un cadre BIM
SCIA Engineer - Analyse et dimensionnement dans un cadre BIM

Khmer house plans
Khmer house plansKhmer house plans
Khmer house plans

បណ្តាយទឹកក្នុងអគារ Installation sanitaire
បណ្តាយទឹកក្នុងអគារ Installation sanitaireបណ្តាយទឹកក្នុងអគារ Installation sanitaire
បណ្តាយទឹកក្នុងអគារ Installation sanitaire

Analyse de structure i4
Analyse de structure i4Analyse de structure i4
Analyse de structure i4


Similaire à Projet irrigation-samras

Sei triple greenniger-revuesurl-agriculturedeconservationauniger
Sei triple greenniger-revuesurl-agriculturedeconservationaunigerSei triple greenniger-revuesurl-agriculturedeconservationauniger
Sei triple greenniger-revuesurl-agriculturedeconservationaunigerPABE BENIN

cours d_approvisionnement_en_eau_potable_zoungrana_2003
cours d_approvisionnement_en_eau_potable_zoungrana_2003cours d_approvisionnement_en_eau_potable_zoungrana_2003
cours d_approvisionnement_en_eau_potable_zoungrana_2003mohamed468001

Apr2015 gesipol
Apr2015 gesipol Apr2015 gesipol
Apr2015 gesipol PEXE

Manuel compensation zones humides
Manuel compensation zones humidesManuel compensation zones humides
Manuel compensation zones humidesSMBS contact

2ie cours d_approvisionnement_en_eau_potable_zoungrana_2003
2ie cours d_approvisionnement_en_eau_potable_zoungrana_20032ie cours d_approvisionnement_en_eau_potable_zoungrana_2003
2ie cours d_approvisionnement_en_eau_potable_zoungrana_2003khaledH

Abou: Rôle des différentes sources d’information dans l’adaptation des éleveu...
Abou: Rôle des différentes sources d’information dans l’adaptation des éleveu...Abou: Rôle des différentes sources d’information dans l’adaptation des éleveu...
Abou: Rôle des différentes sources d’information dans l’adaptation des éleveu...AfricaAdapt

Agriculture et changement climatique: contextes scientifiques et politiques
Agriculture et changement climatique: contextes scientifiques et politiquesAgriculture et changement climatique: contextes scientifiques et politiques
Agriculture et changement climatique: contextes scientifiques et politiquesFAO

Rapport pat-haouz
Rapport pat-haouzRapport pat-haouz
Rapport pat-haouzagrimaroc

Rapport data-mining
Rapport data-miningRapport data-mining
Rapport data-miningSawsen Larbi

Synthses gire omd aepa
Synthses gire omd aepaSynthses gire omd aepa
Synthses gire omd aepafoyozaki

The Tragedy of the Commons and the environment. Fiscal policy in response to ...
The Tragedy of the Commons and the environment. Fiscal policy in response to ...The Tragedy of the Commons and the environment. Fiscal policy in response to ...
The Tragedy of the Commons and the environment. Fiscal policy in response to ...HlineMerten

Loic sarton question management envi
Loic sarton   question management enviLoic sarton   question management envi
Loic sarton question management enviLoic Sarton

Plan Climat Air Energie
Plan Climat Air EnergiePlan Climat Air Energie
Plan Climat Air EnergieAgglo

Conseil régional des pays de la loire stratégie de transition energétique 2014
Conseil régional des pays de la loire stratégie de transition energétique 2014Conseil régional des pays de la loire stratégie de transition energétique 2014
Conseil régional des pays de la loire stratégie de transition energétique 2014Interconsulaire 909

Rapport degats grand gibier
Rapport degats grand gibierRapport degats grand gibier
Rapport degats grand gibierelyaneforet

Plan directeur 2009 2018
Plan directeur 2009 2018Plan directeur 2009 2018
Plan directeur 2009 2018Parti Djibouti

Rapport de m._philippe_martin_sur_la_gestion_quantitative_de_leau_en_agriculture
Rapport de m._philippe_martin_sur_la_gestion_quantitative_de_leau_en_agricultureRapport de m._philippe_martin_sur_la_gestion_quantitative_de_leau_en_agriculture
Rapport de m._philippe_martin_sur_la_gestion_quantitative_de_leau_en_agricultureFrance Télévisions Midi-Pyrénées

Les enjeux liés à l'adaptation : présentation du programme Climalait
Les enjeux liés à l'adaptation : présentation du programme ClimalaitLes enjeux liés à l'adaptation : présentation du programme Climalait
Les enjeux liés à l'adaptation : présentation du programme ClimalaitInstitut de l'Elevage - Idele


Similaire à Projet irrigation-samras (20)

Sei triple greenniger-revuesurl-agriculturedeconservationauniger
Sei triple greenniger-revuesurl-agriculturedeconservationaunigerSei triple greenniger-revuesurl-agriculturedeconservationauniger
Sei triple greenniger-revuesurl-agriculturedeconservationauniger

cours d_approvisionnement_en_eau_potable_zoungrana_2003
cours d_approvisionnement_en_eau_potable_zoungrana_2003cours d_approvisionnement_en_eau_potable_zoungrana_2003
cours d_approvisionnement_en_eau_potable_zoungrana_2003

Apr2015 gesipol
Apr2015 gesipol Apr2015 gesipol
Apr2015 gesipol

Manuel compensation zones humides
Manuel compensation zones humidesManuel compensation zones humides
Manuel compensation zones humides

2ie cours d_approvisionnement_en_eau_potable_zoungrana_2003
2ie cours d_approvisionnement_en_eau_potable_zoungrana_20032ie cours d_approvisionnement_en_eau_potable_zoungrana_2003
2ie cours d_approvisionnement_en_eau_potable_zoungrana_2003

D5
D5D5
D5

Abou: Rôle des différentes sources d’information dans l’adaptation des éleveu...
Abou: Rôle des différentes sources d’information dans l’adaptation des éleveu...Abou: Rôle des différentes sources d’information dans l’adaptation des éleveu...
Abou: Rôle des différentes sources d’information dans l’adaptation des éleveu...

Agriculture et changement climatique: contextes scientifiques et politiques
Agriculture et changement climatique: contextes scientifiques et politiquesAgriculture et changement climatique: contextes scientifiques et politiques
Agriculture et changement climatique: contextes scientifiques et politiques

Rapport pat-haouz
Rapport pat-haouzRapport pat-haouz
Rapport pat-haouz

Rapport data-mining
Rapport data-miningRapport data-mining
Rapport data-mining

Synthses gire omd aepa
Synthses gire omd aepaSynthses gire omd aepa
Synthses gire omd aepa

The Tragedy of the Commons and the environment. Fiscal policy in response to ...
The Tragedy of the Commons and the environment. Fiscal policy in response to ...The Tragedy of the Commons and the environment. Fiscal policy in response to ...
The Tragedy of the Commons and the environment. Fiscal policy in response to ...

Loic sarton question management envi
Loic sarton   question management enviLoic sarton   question management envi
Loic sarton question management envi

Plan Climat Air Energie
Plan Climat Air EnergiePlan Climat Air Energie
Plan Climat Air Energie

Conseil régional des pays de la loire stratégie de transition energétique 2014
Conseil régional des pays de la loire stratégie de transition energétique 2014Conseil régional des pays de la loire stratégie de transition energétique 2014
Conseil régional des pays de la loire stratégie de transition energétique 2014

Rapport degats grand gibier
Rapport degats grand gibierRapport degats grand gibier
Rapport degats grand gibier

Plan directeur 2009 2018
Plan directeur 2009 2018Plan directeur 2009 2018
Plan directeur 2009 2018

Projet-RDÉE
Projet-RDÉEProjet-RDÉE
Projet-RDÉE

Rapport de m._philippe_martin_sur_la_gestion_quantitative_de_leau_en_agriculture
Rapport de m._philippe_martin_sur_la_gestion_quantitative_de_leau_en_agricultureRapport de m._philippe_martin_sur_la_gestion_quantitative_de_leau_en_agriculture
Rapport de m._philippe_martin_sur_la_gestion_quantitative_de_leau_en_agriculture

Les enjeux liés à l'adaptation : présentation du programme Climalait
Les enjeux liés à l'adaptation : présentation du programme ClimalaitLes enjeux liés à l'adaptation : présentation du programme Climalait
Les enjeux liés à l'adaptation : présentation du programme Climalait


Plus de Thim Mengly(ម៉េងលី,孟李)

Plus de Thim Mengly(ម៉េងលី,孟李) (20)

Matlab commands
Matlab commandsMatlab commands
Matlab commands

Introduction to-matlab
Introduction to-matlabIntroduction to-matlab
Introduction to-matlab

Matlab by Prof.Keang Sè Pouv
Matlab by Prof.Keang Sè PouvMatlab by Prof.Keang Sè Pouv
Matlab by Prof.Keang Sè Pouv

Assignment fluid year 3
Assignment fluid  year 3Assignment fluid  year 3
Assignment fluid year 3

មេកានិកនៃសន្ទនីយ៍
មេកានិកនៃសន្ទនីយ៍មេកានិកនៃសន្ទនីយ៍
មេកានិកនៃសន្ទនីយ៍

fluid khmer-Chapter6
fluid khmer-Chapter6fluid khmer-Chapter6
fluid khmer-Chapter6

fluid khmer-Chapter5
fluid khmer-Chapter5fluid khmer-Chapter5
fluid khmer-Chapter5

fluid khmer-Chapter 4
fluid khmer-Chapter 4fluid khmer-Chapter 4
fluid khmer-Chapter 4

fluid khmer-Chapter 3
fluid khmer-Chapter 3fluid khmer-Chapter 3
fluid khmer-Chapter 3

fluid khmer-Chapter 2
fluid khmer-Chapter 2fluid khmer-Chapter 2
fluid khmer-Chapter 2

ក្រប់គ្រងសំណង់
ក្រប់គ្រងសំណង់ក្រប់គ្រងសំណង់
ក្រប់គ្រងសំណង់

Math cad lesson etc by Sok Raksmey
Math cad lesson etc by Sok RaksmeyMath cad lesson etc by Sok Raksmey
Math cad lesson etc by Sok Raksmey

ប្រវត្តិសម្តេចHun sen
ប្រវត្តិសម្តេចHun senប្រវត្តិសម្តេចHun sen
ប្រវត្តិសម្តេចHun sen

ប្រវត្តិសម្តេចHun sen
ប្រវត្តិសម្តេចHun senប្រវត្តិសម្តេចHun sen
ប្រវត្តិសម្តេចHun sen

ស្រីហិតោបទេស​១
ស្រីហិតោបទេស​១ស្រីហិតោបទេស​១
ស្រីហិតោបទេស​១

Important Comment used in AutoCAD 2D Khmer Guide
Important Comment used in AutoCAD 2D Khmer Guide Important Comment used in AutoCAD 2D Khmer Guide
Important Comment used in AutoCAD 2D Khmer Guide

Résistance des Matérieaux
Résistance des Matérieaux Résistance des Matérieaux
Résistance des Matérieaux

Project Of Irrigation at Stoeung Chhinit, Kg.Thom, KHmer
Project Of Irrigation at Stoeung Chhinit, Kg.Thom, KHmer Project Of Irrigation at Stoeung Chhinit, Kg.Thom, KHmer
Project Of Irrigation at Stoeung Chhinit, Kg.Thom, KHmer

Earth dam design and protection new
Earth dam design and protection newEarth dam design and protection new
Earth dam design and protection new

Hydrological modelling i5
Hydrological modelling i5Hydrological modelling i5
Hydrological modelling i5


Dernier

BOW 2024 -3-9 - Matelas de logettes à eau refroidie VL
BOW 2024 -3-9 - Matelas de logettes à eau refroidie VLBOW 2024 -3-9 - Matelas de logettes à eau refroidie VL
BOW 2024 -3-9 - Matelas de logettes à eau refroidie VLidelewebmestre

Bow 2024 - Plein air à l'intérieur des bâtiments d'élevage de ruminants
Bow 2024 - Plein air à l'intérieur des bâtiments d'élevage de ruminantsBow 2024 - Plein air à l'intérieur des bâtiments d'élevage de ruminants
Bow 2024 - Plein air à l'intérieur des bâtiments d'élevage de ruminantsidelewebmestre

SciencesPo_Aix_InnovationPédagogique_Atelier_APC.pdf
SciencesPo_Aix_InnovationPédagogique_Atelier_APC.pdfSciencesPo_Aix_InnovationPédagogique_Atelier_APC.pdf
SciencesPo_Aix_InnovationPédagogique_Atelier_APC.pdfSKennel

Compersseur d'air a vis atlas copco avec huile
Compersseur d'air a vis atlas copco avec huileCompersseur d'air a vis atlas copco avec huile
Compersseur d'air a vis atlas copco avec huileMBouderbala

Accompagnement de l'agrivoltaisme - Focus sur l'étude système en Merthe et Mo...
Accompagnement de l'agrivoltaisme - Focus sur l'étude système en Merthe et Mo...Accompagnement de l'agrivoltaisme - Focus sur l'étude système en Merthe et Mo...
Accompagnement de l'agrivoltaisme - Focus sur l'étude système en Merthe et Mo...idelewebmestre

BOW 2024 - 3 1 - Les infrastructures équestres et le changement climatique
BOW 2024 - 3 1 - Les infrastructures équestres et le changement climatiqueBOW 2024 - 3 1 - Les infrastructures équestres et le changement climatique
BOW 2024 - 3 1 - Les infrastructures équestres et le changement climatiqueidelewebmestre

BOW 2024 - Nouveaux modes de logement pour des veaux de boucherie avec accès ...
BOW 2024 - Nouveaux modes de logement pour des veaux de boucherie avec accès ...BOW 2024 - Nouveaux modes de logement pour des veaux de boucherie avec accès ...
BOW 2024 - Nouveaux modes de logement pour des veaux de boucherie avec accès ...idelewebmestre

BOW 24 - De la réflexion de groupe à l'immersion dans des bâtiments porcins
BOW 24 - De la réflexion de groupe à l'immersion dans des bâtiments porcinsBOW 24 - De la réflexion de groupe à l'immersion dans des bâtiments porcins
BOW 24 - De la réflexion de groupe à l'immersion dans des bâtiments porcinsidelewebmestre

BOW 2024 - L'enrichissement du milieu des chèvres laitières
BOW 2024 - L'enrichissement du milieu des chèvres laitièresBOW 2024 - L'enrichissement du milieu des chèvres laitières
BOW 2024 - L'enrichissement du milieu des chèvres laitièresidelewebmestre

BOW 2024 - Le bâtiment multicritère porcin
BOW 2024 - Le bâtiment multicritère porcinBOW 2024 - Le bâtiment multicritère porcin
BOW 2024 - Le bâtiment multicritère porcinidelewebmestre

BOW 2024 - 3-3 - Adaptation des bâtiments pour ruminants au changement clima...
BOW 2024 - 3-3 -  Adaptation des bâtiments pour ruminants au changement clima...BOW 2024 - 3-3 -  Adaptation des bâtiments pour ruminants au changement clima...
BOW 2024 - 3-3 - Adaptation des bâtiments pour ruminants au changement clima...idelewebmestre

BOW 2024 - 3-8 - Adaptation des bâtiments d'élevages de volailles au changeme...
BOW 2024 - 3-8 - Adaptation des bâtiments d'élevages de volailles au changeme...BOW 2024 - 3-8 - Adaptation des bâtiments d'élevages de volailles au changeme...
BOW 2024 - 3-8 - Adaptation des bâtiments d'élevages de volailles au changeme...idelewebmestre

BOW 2024 -3-7- Impact bâtiment stress thermique Vaches laitières
BOW 2024 -3-7- Impact bâtiment stress thermique Vaches laitièresBOW 2024 -3-7- Impact bâtiment stress thermique Vaches laitières
BOW 2024 -3-7- Impact bâtiment stress thermique Vaches laitièresidelewebmestre

BOW 2024 - 3-2 - Stress thermique impact vaches laitières
BOW 2024 - 3-2 - Stress thermique impact vaches laitièresBOW 2024 - 3-2 - Stress thermique impact vaches laitières
BOW 2024 - 3-2 - Stress thermique impact vaches laitièresidelewebmestre

Actions du vent sur les bâtiments selon lEurocode 1 – Partie 1-4.pdf
Actions du vent sur les bâtiments selon lEurocode 1 – Partie 1-4.pdfActions du vent sur les bâtiments selon lEurocode 1 – Partie 1-4.pdf
Actions du vent sur les bâtiments selon lEurocode 1 – Partie 1-4.pdfalainfahed961

BOW 2024 - 3-5 - Des solutions numériques pour se préparer aux pics de chaleur
BOW 2024 - 3-5 - Des solutions numériques pour se préparer aux pics de chaleurBOW 2024 - 3-5 - Des solutions numériques pour se préparer aux pics de chaleur
BOW 2024 - 3-5 - Des solutions numériques pour se préparer aux pics de chaleuridelewebmestre

BOW 2024 - Dedans/Dehors quand voir ne suffit pas
BOW 2024 - Dedans/Dehors quand voir ne suffit pasBOW 2024 - Dedans/Dehors quand voir ne suffit pas
BOW 2024 - Dedans/Dehors quand voir ne suffit pasidelewebmestre

BOW 2024 - L'écurie ouverte : un concept inspirant pour la filière équine
BOW 2024 - L'écurie ouverte : un concept inspirant pour la filière équineBOW 2024 - L'écurie ouverte : un concept inspirant pour la filière équine
BOW 2024 - L'écurie ouverte : un concept inspirant pour la filière équineidelewebmestre

Cadre réglementaire et développement de l'agrivoltaïsme en France
Cadre réglementaire et développement de l'agrivoltaïsme en FranceCadre réglementaire et développement de l'agrivoltaïsme en France
Cadre réglementaire et développement de l'agrivoltaïsme en Franceidelewebmestre


Dernier (20)

BOW 2024 -3-9 - Matelas de logettes à eau refroidie VL
BOW 2024 -3-9 - Matelas de logettes à eau refroidie VLBOW 2024 -3-9 - Matelas de logettes à eau refroidie VL
BOW 2024 -3-9 - Matelas de logettes à eau refroidie VL

Bow 2024 - Plein air à l'intérieur des bâtiments d'élevage de ruminants
Bow 2024 - Plein air à l'intérieur des bâtiments d'élevage de ruminantsBow 2024 - Plein air à l'intérieur des bâtiments d'élevage de ruminants
Bow 2024 - Plein air à l'intérieur des bâtiments d'élevage de ruminants

SciencesPo_Aix_InnovationPédagogique_Atelier_APC.pdf
SciencesPo_Aix_InnovationPédagogique_Atelier_APC.pdfSciencesPo_Aix_InnovationPédagogique_Atelier_APC.pdf
SciencesPo_Aix_InnovationPédagogique_Atelier_APC.pdf

Compersseur d'air a vis atlas copco avec huile
Compersseur d'air a vis atlas copco avec huileCompersseur d'air a vis atlas copco avec huile
Compersseur d'air a vis atlas copco avec huile

Accompagnement de l'agrivoltaisme - Focus sur l'étude système en Merthe et Mo...
Accompagnement de l'agrivoltaisme - Focus sur l'étude système en Merthe et Mo...Accompagnement de l'agrivoltaisme - Focus sur l'étude système en Merthe et Mo...
Accompagnement de l'agrivoltaisme - Focus sur l'étude système en Merthe et Mo...

BOW 2024 - 3 1 - Les infrastructures équestres et le changement climatique
BOW 2024 - 3 1 - Les infrastructures équestres et le changement climatiqueBOW 2024 - 3 1 - Les infrastructures équestres et le changement climatique
BOW 2024 - 3 1 - Les infrastructures équestres et le changement climatique

Note agro-climatique n°2 - 17 Avril 2024
Note agro-climatique n°2 - 17 Avril 2024Note agro-climatique n°2 - 17 Avril 2024
Note agro-climatique n°2 - 17 Avril 2024

BOW 2024 - Nouveaux modes de logement pour des veaux de boucherie avec accès ...
BOW 2024 - Nouveaux modes de logement pour des veaux de boucherie avec accès ...BOW 2024 - Nouveaux modes de logement pour des veaux de boucherie avec accès ...
BOW 2024 - Nouveaux modes de logement pour des veaux de boucherie avec accès ...

BOW 24 - De la réflexion de groupe à l'immersion dans des bâtiments porcins
BOW 24 - De la réflexion de groupe à l'immersion dans des bâtiments porcinsBOW 24 - De la réflexion de groupe à l'immersion dans des bâtiments porcins
BOW 24 - De la réflexion de groupe à l'immersion dans des bâtiments porcins

BOW 2024 - L'enrichissement du milieu des chèvres laitières
BOW 2024 - L'enrichissement du milieu des chèvres laitièresBOW 2024 - L'enrichissement du milieu des chèvres laitières
BOW 2024 - L'enrichissement du milieu des chèvres laitières

BOW 2024 - Le bâtiment multicritère porcin
BOW 2024 - Le bâtiment multicritère porcinBOW 2024 - Le bâtiment multicritère porcin
BOW 2024 - Le bâtiment multicritère porcin

BOW 2024 - 3-3 - Adaptation des bâtiments pour ruminants au changement clima...
BOW 2024 - 3-3 -  Adaptation des bâtiments pour ruminants au changement clima...BOW 2024 - 3-3 -  Adaptation des bâtiments pour ruminants au changement clima...
BOW 2024 - 3-3 - Adaptation des bâtiments pour ruminants au changement clima...

BOW 2024 - 3-8 - Adaptation des bâtiments d'élevages de volailles au changeme...
BOW 2024 - 3-8 - Adaptation des bâtiments d'élevages de volailles au changeme...BOW 2024 - 3-8 - Adaptation des bâtiments d'élevages de volailles au changeme...
BOW 2024 - 3-8 - Adaptation des bâtiments d'élevages de volailles au changeme...

BOW 2024 -3-7- Impact bâtiment stress thermique Vaches laitières
BOW 2024 -3-7- Impact bâtiment stress thermique Vaches laitièresBOW 2024 -3-7- Impact bâtiment stress thermique Vaches laitières
BOW 2024 -3-7- Impact bâtiment stress thermique Vaches laitières

BOW 2024 - 3-2 - Stress thermique impact vaches laitières
BOW 2024 - 3-2 - Stress thermique impact vaches laitièresBOW 2024 - 3-2 - Stress thermique impact vaches laitières
BOW 2024 - 3-2 - Stress thermique impact vaches laitières

Actions du vent sur les bâtiments selon lEurocode 1 – Partie 1-4.pdf
Actions du vent sur les bâtiments selon lEurocode 1 – Partie 1-4.pdfActions du vent sur les bâtiments selon lEurocode 1 – Partie 1-4.pdf
Actions du vent sur les bâtiments selon lEurocode 1 – Partie 1-4.pdf

BOW 2024 - 3-5 - Des solutions numériques pour se préparer aux pics de chaleur
BOW 2024 - 3-5 - Des solutions numériques pour se préparer aux pics de chaleurBOW 2024 - 3-5 - Des solutions numériques pour se préparer aux pics de chaleur
BOW 2024 - 3-5 - Des solutions numériques pour se préparer aux pics de chaleur

BOW 2024 - Dedans/Dehors quand voir ne suffit pas
BOW 2024 - Dedans/Dehors quand voir ne suffit pasBOW 2024 - Dedans/Dehors quand voir ne suffit pas
BOW 2024 - Dedans/Dehors quand voir ne suffit pas

BOW 2024 - L'écurie ouverte : un concept inspirant pour la filière équine
BOW 2024 - L'écurie ouverte : un concept inspirant pour la filière équineBOW 2024 - L'écurie ouverte : un concept inspirant pour la filière équine
BOW 2024 - L'écurie ouverte : un concept inspirant pour la filière équine

Cadre réglementaire et développement de l'agrivoltaïsme en France
Cadre réglementaire et développement de l'agrivoltaïsme en FranceCadre réglementaire et développement de l'agrivoltaïsme en France
Cadre réglementaire et développement de l'agrivoltaïsme en France


Projet irrigation-samras

  • 1. Table de matière Projet d’Irrigation.................................................................................................................................... 3 I. Généralité......................................................................................................................................... 3 II. Le projet d’irrigation ....................................................................................................................... 3 III. Objectif............................................................................................................................................ 3 IV. Terrain de culture............................................................................................................................. 4 V. Durée approximative de la phase de croissance .............................................................................. 4 VI. Date de plantation............................................................................................................................ 4 VII. Les besoins en eau par culture......................................................................................................... 5 1. Evapotranspiration potentielle(ETP)........................................................................................... 5 2. Les valeurs des coefficients culturaux (Kc) ................................................................................ 6 3. Calcul les besoins bruts ( Ib ) ...................................................................................................... 6 4. La valeur de RFU (Réserve Facilement Utilisable) .................................................................... 7 5. La pluie efficace (Pe) .................................................................................................................. 7 6. Calcul les besoins nets (In).......................................................................................................... 8 VIII. des besoins en tête du réseau de distribution............................................................................... 9 1. Besoins nets en tête du réseau (Q).............................................................................................. 9 2. Besoins nets totaux en tête du réseau ........................................................................................ 10 3. Les tableaux résumés................................................................................................................. 11 IX. Calcul Besoins Bruts globaux........................................................................................................ 13 X. Durée journalière mensuelle d’irrigation....................................................................................... 13 XI. Débit Fictif Contenu (DFC)........................................................................................................... 13 XII. Débit Maximale au Point (DMP)................................................................................................... 14 XIII. Dose d’irrigation (D)................................................................................................................. 14 A. Dose d’humectation (Dh) .......................................................................................................... 14 B. Dose d’entretien (Dp)................................................................................................................ 15 XIV. Fréquence d’irrigation ........................................................................................................... 16 XV. Dose réelle(Dr) .............................................................................................................................. 16 XVI. Relation au tour d’eau(R)...................................................................................................... 16 XVII. Module ou main d’eau (m).................................................................................................... 17 XVIII. Durée pratique d’arrosage(t).................................................................................................. 17 XIX. Quartier hydraulique(W) ....................................................................................................... 17 XX. Irrigation à la raie (ou sillon)......................................................................................................... 18 1. La pente des sillons ................................................................................................................... 18
  • 2. 2. Forme des sillons et des billons................................................................................................. 19 3. Choix des débits ........................................................................................................................ 19 XXI. Conclusion............................................................................................................................. 20 Annexes.................................................................................................................................................. 21 Références Bibliographiques................................................................................................................. 26
  • 3. Projet d’Irrigation I. Généralité L’irrigation est probablement l’une des plus vieilles Techniques Humaines. De la plus simple à la plus complexe, elle affirme les caprices du climat. Mais si l’irrigation est destinée à proposer à l’homme une alimentation régulière, donc une vie meilleure, l’on ne devra jamais oublier que si elle est faite pour les hommes, elle est aussi faite par eux, et qu’elle devient une contrainte venant s’ajouter aux autres contraintes agricoles, sociales et autres. L’irrigation n’est jamais un “cadeau” mais une perturbation pour le paysan et son environnement. II. Le projet d’irrigation Tout projet d’irrigation doit tenir compte des facteurs suivants :  Technique : recherche de la meilleure méthode adaptée aux conditions du projet.  Economique : par la maximalisation des revenus par de meilleurs rendements, de meilleurs assolements et un coût d’investissement aussi bas que possible.  Sociaux : le projet est destiné à l’amélioration des ressources nutritionnelles et des revenus ainsi qu’à l’élévation du Niveau Technique des paysans.  Ecologique : Tout projet a une incidence sur le milieu qu’il modifie à l’amont et à l’aval du lieu où il est implante. Tout projet se heurtera donc à un certain nombre de facteurs limités.  Terre : par la topographie, la nature des sols, la structure des propriétés etc... l’on recherche alors le meilleur rendement par unité de surface.  Eau : l’eau peut être limitée en quantité ou difficile à prélever ou à transporter. L’on recherche alors le meilleur rendement par unité de volume d’eau.  Cultures : la gamme des cultures possible peut être imposée par la nature des sols. L’on recherche alors le meilleur rendement des assolements possibles.  Main d’œuvre : la quantité et la qualification de la main d’oeuvre est un facteur très important. L’on recherche alors soit une simplification des systèmes ou au contraire une automatisation plus poussée diminuant ainsi la masse de main d’œuvre.  Capitaux : la disponibilité financière, les taux d’intérêt, la rentabilité. L’on recherche alors le maximum de rendement ou une durée d’amortissement technique plus longue. III. Objectif L’objectif principal de ce projet est de calculer un certain nombre de paramètres dont l’estimation est indispensable à l’établissement du projet d’irrigation :  Besoins en eau par culture et besoins en tête du réseau de distribution (m3 /ha)  Besoins bruts globaux(Qm)  Nombre d’heure et nombre de jour d’irrigation  Débit fictif continu ou model (DFC) en l/s/Ha
  • 4.  Débit Maximum de Pointe (DMP) en l/s/Ha  Dose d’irrigation (D) en m3 /Ha ou en mm d’eau  Fréquence d’irrigations  Rotation (R) en jours  Durée des postes d’irrigation (t) en heures  Module ou main d’eau (m) en l/s  Surface de l’unité parcellaire (u) en Ha  Surface des quartiers Hydraulique (w) en Ha IV. Terrain de culture Le terrain de culture est une surface de plantation des végétaux qu’on l’a choisi en dépendant de qualité de sols de ce terrain et la source d’eau pour la plantation. Pour ce projet on prend trios types différents de plantes à planter à la province de Stung Trèng . La surface nécessaire pour cultiver est de 3 hectares (1 hectare pour chaque végétation). On suppose que le sol cultivé est limon sableux avec :  Humidité Equivalent (He) = 25 %  Densité Apparente (da) =1.5 V. Durée approximative de la phase de croissance Pour ce projet on a choisi les trois types de plante : Carotte, Tomate, Maïs (doux). Ses durées approximatives des phases de croissance sont dans le tableau au dessous : Type des cultures Carotte Tomate Maïs (doux) Phase initiale 20 jours 30 jours 20 jours Phase de développement 30 jours 40 jours 20 jours Phase de mi-saison 30 jours 40 jours 30 jours Phase d’arrière saison 20 jours 25 jours 10 jours Total 100 jours 135 jours 80 jours VI. Date de plantation On commence de cultiver carotte, tomate et maïs (doux) dans le même temps au premier du janvier. La date de croissance de chaque phase est présentée dans le tableau au dessous :
  • 5. Le tableau de la date de phase de croissance de chaque culture : Type des cultures Phase de croissance La date Carottes Phase initiale 01janvier-20janvier Phase de développement 21janvier-20févier Phase de mi-saison 21févier-20mars Phase d’arrière 21mars-10avril Tomate Phase initiale 01janvier-30janvier Phase de développement 01février-10mars Phase de mi-saison 11mars-20avril Phase d’arrière 21avril-15mai Maïs (doux) Phase initiale 01janvier-20janvier Phase de développement 21janvier-10février Phase de mi-saison 11février-10mars Phase d’arrière 11mars-20mars VII. Les besoins en eau par culture 1. Evapotranspiration potentielle(ETP) Il est essentiel de savoir ETP(voir annexe) de chaque phase de croissance. ETP Par phase = ETP Par jour x nombre de jours de phase croissance Mois Janvier Février Mars Avril Mai ETP par jour 4.76 4.49 5.01 5.31 4.83  Carottes  Phase initiale : ETP= 20 x 4.76= 95.2mm  Phase de développement : ETP=10 x 4.76 +20 x 4.49 = 137.4mm  Phase de mi-saison : ETP=10 x 4.49 + 20 x5.01=145.1mm  Phase d’arrière : ETP=10 x 5.01 + 10 x 5.31= 103.2mm  Tomate  Phase initiale : ETP=30 x 4.76= 142.8mm  Phase de développement : ETP=30 x 4.49 + 10 x 5.01= 184.8mm  Phase de mi-saison : ETP=20 x 5.01 + 20 x 5.31= 206.4mm  Phase d’arrière :ETP= 10 x 5.31 + 15 x 4.83= 125.55mm  Maïs (doux)  Phase initiale : ETP=20 x4.76= 95.2mm  Phase de développement : ETP=10 x 4.76 + 10 x 4.49= 92.5mm  Phase de mi-saison :ETP= 20 x 4.49 + 10 x 5.01=139.9mm  Phase d’arrière : ETP=10x 5.01= 50.1mm
  • 6. Tableau des valeurs d’ETP de chaque phase des culturaux ETP chaque phase (mm) ETP chaque phase (m3 /ha) Type des cultures Carotte Tomate Maïs Carotte Tomate Maïs Phase initiale 95.2 142.8 95.2 952 1428 952 Phase de développement 137.4 184.8 92.5 1374 1848 925 Phase de mi-saison 145.1 206.4 139.9 1451 2064 1399 Phase d’arrière saison 103.2 125.55 50.1 1032 1255.5 501 Note : 1mm= 10 m3 / ha 2. Les valeurs des coefficients culturaux (Kc) Les valeurs de Kc (voir annexe) sont présentées dans le tableau au dessous : Kc Type des cultures Carottes Tomate Maïs Phase initiale 0.45 0.45 0.40 Phase de développement 0.75 0.75 0.80 Phase de mi-saison 1.05 1.15 1.15 Phase d’arrière saison 0.90 0.80 1.00 3. Calcul les besoins bruts ( Ib ) Ce sont les quantités d’eau d’irrigation nécessaires aux plantes. Ib=kc x ETP (m3 / ha)  Carotte - Phase initiale : 0.45 x 952= 428.4m3 / ha - Phase de développement : 0.75 x 1374= 1030.5 m3 / ha - Phase de mi-saison : 1.05 x 1451= 1523.55 m3 / ha - Phase d’arrière saison : 0.9 x 1032= 928.8 m3 / ha  Tomate - Phase initiale : 0.45 x 1428= 648.6 m3 / ha - Phase de développement : 0.75 x 1848= 1386 m3 / ha - Phase de mi-saison : 1.15 x 2064= 2373.6 m3 / ha - Phase d’arrière saison : 0.8 x 1255.5= 1004.4 m3 / ha
  • 7.  Maïs - Phase initiale : 0.4 x 952= 380.8 m3 / ha - Phase de développement : 0.8 x 925= 740 m3 / ha - Phase de mi-saison : 1.15 x 1399= 1608.85m3 / ha - Phase d’arrière saison : 1 x 501= 501m3 / ha Besoins bruts (Ib en m3 /ha) ) Culture Carotte Tomate Maïs Phase initiale 428,4 642,6 380,8 Phase de développement 1 030,5 1386 740 Phase de mi saison 1 523,55 2373,6 1608,85 Phase d'arrière saison 928,8 1004,4 501 4. La valeur de RFU (Réserve Facilement Utilisable) Réserve facilement utilisable RFU est exprimé par : RFU= 30. He.Da.Z ; m3 /ha He : Humidité équivalence ; He=25% Da : Densité apparence ; Da=1.5 Z : La profondeur racinaire ; (Voir annexe) Culture Carotte Tomate Maïs Z(m) 0.5 0.7 1 Les valeurs de RFU des cultures sont présentées dans le tableau au dessous : Culture Carotte Tomate Maïs RFU(m3 /ha) 562,5 787,5 1125 5. La pluie efficace (Pe) Pour calculer la pluie efficace (Pe), on utilise la formule : - Pe = 0.6P – 10, pour P<75 mm - Pe = 0.8P – 25, pour P>75 mm Après avoir calculé, on a le résultat : Mois Pluie totale (mm) Pluie efficace (mm) Pluie efficace (m3 /ha) Janvier 1 -9,4 -94 Février 11 -3,4 -34 Mars 18 0,8 8 Avril 73 33,8 338 Mai 213 145,4 1454 Juin 259 182,2 1822
  • 8. Juillet 254 178,2 1782 Août 344 181,4 1814 Septembre 299 214,2 2142 Octobre 183 121,4 1214 Novembre 68 30,8 308 Décembre 6 -6,4 -64 Pe (m3 /ha) Carotte Tomate Maïs Phase initial - 62,67 - 94,00 - 62,67 Phase de développement - 54,00 - 31,33 - 42,67 Phase de mi-saison - 6,00 230,67 - 20,00 Phase d'arrière saison 115,33 839,67 2,67 6. Calcul les besoins nets (In) Les besoins nets présentent la qualité d’eau d’irrigation participant à l’évapotranspiration et la quantité d’eau stockée dans la zone racinaire de sols. On peut déterminer par la formule : In= ETP x Kc – Pe = Ib -Pe [m3 /Ha] Mais pour la phase initial, il faut réduit l’eau de d’entretien RFU. Donc In(phase initial)= Ib – Pe – RFU  Carotte - Phase initiale : In=428.4 + 62.67- 562.5 = -71.43m3 / ha - Phase de développement :In= -1030.5 + 54= 1084.5 m3 / ha - Phase de mi-saison : In=1523.55+ 6 = 1529.55 m3 / ha - Phase d’arrière saison : In=928.8- 115.33= 813.47 m3 / ha  Tomate - Phase initiale : In=642.6+94- 787.5= -50.90 m3 / ha - Phase de développement : In=1386+31.33= 1417.33 m3 / ha - Phase de mi-saison : In=2373.6-230.67= 2142.93 m3 / ha - Phase d’arrière saison : In=1004.4 - 839.67= 164.73 m3 / ha  Maïs - Phase initiale : In=380.8 + 62.67- 1125 = -681.53m3 / ha - Phase de développement In=740+42.67= 782.67 m3 / ha - Phase de mi-saison :In=1608.85+20 = 1628.85 m3 / ha - Phase d’arrière saison : In=501-2.67 = 498.33m3 / ha D’après le calcul, on obtient le tableau suivant :
  • 9. In(m3 /ha) Carotte Tomate Maïs Phase initial -71.43 -50.90 -681.53 Phase de développement 1084.5 1417,33 782,67 Phase de mi saison 1529,55 2142,93 1628,85 Phase d'arrière saison 813,47 164,73 498,33 VIII. des besoins en tête du réseau de distribution 1. Besoins nets en tête du réseau (Q) Eff In Q  Où : Q en m3 /ha Eff - efficient du réseau en %  Efficient du type d’irrigation Pour l’irrigation par gravitaire canaux non revêtus :  Eff = 0.55 pour les sols lourds  Eff = 0.5 pour les sols légers Le sol à Stung Treng que l’on a choisi pour faire la plantation est limon sableux donc ce type du sol est considéré comme le sol léger moyen : On a : Eff = 0.5 =50%  Carottes - Phase initiale :    5.0 43.71 Q -142.87 m3 /ha - Phase de développement :  5.0 5.1084 Q 2169 m3 /ha - Phase de mi-saison :  5.0 55.1529 Q 3059.1 m3 /ha - Phase d’arrière saison :  5.0 47.813 Q 1626.93 m3 /ha  Melons - Phase initiale :    5.0 90.50 Q -101.8 m3 /ha - Phase de développement :  5.0 33.1417 Q 2834.67 m3 /ha - Phase de mi-saison :  5.0 93.2142 Q 4285.87 m3 /ha - Phase d’arrière saison :  5.0 73.164 Q 329.47 m3 /ha
  • 10.  Maïs (grains) - Phase initiale :    5.0 53.681 Q -1363.07. m3 /ha - Phase de développement :  5.0 67.782 Q 1565.33 m3 /ha - Phase de mi-saison :  5.0 85.1628 Q 3257.7 m3 /ha - Phase d’arrière saison :  5.0 33.498 Q 9.96.67 m3 /ha Q Carotte Tomate Maïs Phase initial - 142,87* - 101,80 * - 1 363,07* Phase de développement 2 169 2 834,67 1 565,33 Phase de mi saison 3 059,1 4 285,87 3 257,70 Phase d'arrière saison 1 626,93 329,47 996,67 * On n’a pas besoin de l’eau. 2. Besoins nets totaux en tête du réseau sQQg  Où : s – surface de chaque culture en ha ; s= 1 ha  Carotte - Phase initial :Qg = -142.87 x 1= -142.87 m3 - Phase de développement : Qg= 2169 x 1= 2169 m3 - Phase de mi-saison : Qg= 3059.1 x 1= 3059.1 m3 - Phase d’arrière saison : Qg= 1626.93 x 1= 1626.93 m3  Tomate - Phase initial : Qg= -101.8 x 1= -2834.67 m3 - Phase de développement : Qg= 2834.67 x 1= 2834.67 m3 - Phase de mi-saison : Qg= 4285.87 x 1= 4285.87 m3 - Phase d’arrière saison : Qg= 329.47 x 1= 329.47 m3  Maïs (doux) - Phase initial : Qg= -1363.07 x 1= -1363.07 m3 - Phase de développement : Qg= 1565.33 x 1= 1565.33 m3 - Phase de mi-saison : Qg=3257.7 x 1= 3257.7 m3 - Phase d’arrière saison : Qg=996.67 x 1= 996.67 m3 - Qg Carotte Tomate Maïs Phase initial - 142,87* - 101,80 * - 1 363,07* Phase de développement 2 169,00 2 834,67 1 565,33 Phase de mi saison 3 059,10 4 285,87 3 257,70 Phase d'arrière saison 1 626,93 329,47 996,67
  • 11. * Ne pas besoins de l’eau 3. Les tableaux résumés  Carotte Tableau des besoins en eau par culture Mois Janvier Février Mars Avril Décade I II III I II III I II III I II III Phase de croissance Ph. initial Ph. de développement Ph. de mi- saison Ph. d'arrière saison ETP /jour/mois(mm) 4,76 4,49 5,01 5,31 ETP par phase(m3/ha) 952 1374 1451 1032 Kc par phase 0,45 0,75 1,05 0,9 Kc par mois 0,55 0,85 1 0,9 RFU(m3/ha) 562,5 In(m3/ha/phase) -71,43 1084,50 1 529,55 813,47 In(m3/ha/mois) 316.90 1178,95 1495,00 365,23 Ib(m3/ha/phase) 428,4 1030,5 1523,55 928,8 Ib(m3/ha/mois) 785,4 1144,95 1503 477,9 Tableau des besoins en tête du réseau de distribution Eff(%) Q S Qg Phase initial 50 - 142,87 1 - 142,87 Phase de développement 50 2 169 2 169 Phase de mi-saison 50 3 059 3 059 Phase d'arrière saison 50 1 626,93 1 626,93  Tomate Tableau des besoins en eau par culture Mois Janvier Février Mars Avril Mai Décade I II III I II III I II III I II III I I I III Phase de croissance Ph. Initial Ph. de développement Ph. de mi- saison Ph. d'arrière saison ETP /jour/mois(mm) 4,76 4,49 5,01 5,31 4,83 ETP par phase(m3/ha) 1428 1848 2064 1255,5
  • 12. Kc par phase 0,45 0,75 1,15 0,8 Kc par mois 0,45 0,75 1,02 1,03 0,8 RFU(m3/ha) 787,5 In(m3/ha/phase) -50.90 1 417,33 2 142,93 164,73 In(m3/ha/mois) -50.90 1 044,25 1 520,05 1 308,10 -147,4 Ib(m3/ha/phase) 642,6 1386 2373,6 1004,4 Ib(m3/ha/mois) 642,6 1010,25 1528,05 1646,1 579,6 Tableau des besoins en tête du réseau de distribution Eff Q S Qg Phase initial 50 - 101,80 1 - 101,80 Phase de développement 50 2 834,67 2 834,67 Phase de mi-saison 50 4 285,87 4 285,87 Phase d'arrière saison 50 329,47 329,47  Maïs Tableau des besoins en eau par culture Mois Janvier Février Mars Décade I II III I II III I II III Phase de croissance Ph. initial Ph. de dével. Ph. de mi- saison Ph.d'arrière saison ETP /jour/mois(mm) 4,76 4,49 5,01 ETP par phase(m3/ha) 952 925 1399 501 Kc par phase 0,4 0,8 1,15 1 Kc par mois 0,53 1,03 1,08 RFU(m3/ha) 1125 In(m3/ha/phase) -681,53 782,67 1628,85 535,91 In(m3/ha/mois) -269,4 1425,9 994 Ib(m3/ha/phase) -380,8 740 1608,85 538,575 Ib(m3/ha/mois) 761,6 1391,9 1002 Tableau des besoins en tête du réseau de distribution Eff Q S Qg Phase initial 50 - 1 363,07 1 - 1 363,07 Phase de développement 50 1 565,33 1 565,33 Phase de mi-saison 50 3 257,70 3 257,70 Phase d'arrière saison 50 996,67 996,67
  • 13. IX. Calcul Besoins Bruts globaux Ce sont les quantités d’eau d’irrigation nécessaires aux plantes dans un laps de temps donné (par mois) fonction de l’état de la végétation et en tenant compte des pertes obligatoires à la parcelle et dans le réseau. Qm(mensuelle)= Eff ETPxKc = Eff Ib Donc, Les valeurs de Qm sont dans le tableau au dessous : Qm(m3 /ha) Culture Carotte Tomate Maïs Janvier 1570,8 1285,2 1523,2 Février 2289,9 2020,5 2783,8 Mars 3006 3056,1 2004 Avril 955,8 3292,2 0 Mai 0 1159,2 0 Qmg= Qm x s - S :surface de chaque culture en ha Qmg(m3 ) Culture Carotte Tomate Maïs Janvier 1570,8 1285,2 1523,2 Février 2289,9 2020,5 2783,8 Mars 3006 3056,1 2004 Avril 955,8 3292,2 0 Mai 0 1159,2 0 X. Durée journalière mensuelle d’irrigation C’est la durée admissible d’irrigation qui tient compte de la possibilité du travail, de la disponibilité des irrigants, de l’entretien et de réparation de réseau. Cette durée dépend du type d’irrigation. Les durées généralement admise sont :  Système gravitaire : 8 à 12 h/jour  Bassin : 14 à 20 h/jour  Aspersion : jusqu’à 22h/jour  Localisation : jusqu’à 24h/jour Donc, la durée journalière mensuelle d’irrigation de ce projet est de 8 à 12 h/jour. Alors, 10h/jour est la durée journalière mensuelle d’irrigation de ce projet. XI. Débit Fictif Contenu (DFC) C’est le débit unitaire qu’on doit le transporter au réseau s’il fonction 24heures/24heures tous les jours au pas de temps convenable. Il est calculé par la formule suivant :
  • 14. 86400 1000Qm DFC    nj Où : DFC : Le débit fictif continu exprimé en l/s.ha Qm : Le besoin brut de plante en m3 /ha nj : nombre de jour de chaque mois ; nj= 30jours Qbrut= Ib/mois DFC(l/s/ha) Culture Carotte Tomate Maïs Janvier 0,606 0,496 0,588 Février 0,883 0,780 1,074 Mars 1,160 1,179 0,773 Avril 0,369 1,270 0 Mai 0 0,447 0 XII. Débit Maximale au Point (DMP) Le débit maximal au point (DMP) est le débit effectif qui est nécessaire d’introduire dans le réseau pour pouvoir combler de déficit en eau. Il est déterminé par la relation : nh/jour 24DFC MP  D Où : nh- la durée journalière d’irrigation exprimée en heure/jour nh= 10h/jour Les valeurs de DMP sont dans le tableau au dessous : DMP(l/s/ha) Culture Carotte Tomate Maïs Janvier 1,454 1,19 1,41 Février 2,120 1,871 2,578 Mars 2,783 2,83 1,856 Avril 0,885 3,048 0 Mai 0 1,073 0 XIII. Dose d’irrigation (D) La dose d’irrigation est la quantité d’eau nécessaire, mais suffisante qu’il faut apporter régulièrement pour maintenir le sol à la capacité de la rétention en fonction de l’ETR de la plante. Ce volume ne doit pas être supérieur à la consommation sous peine de voir la différence perdue par percolation. A. Dose d’humectation (Dh) C’est la réserve utile ou dose théorique, c’est la quantité d’eau qu’il faut donner au début de campagne d’irrigation pour amener le sol desséché au niveau de sa capacité de
  • 15. rétention en partant souvent du point de flétrissement ou même du point d’hygroscopique. Elle est calculée par la relation : Dh = 45.He.Da.Z Dh : dose d’humectation exprimé en [m3 /ha] En hauteur d’eau en mm : Dh= 4,5.He. Da.Z He : humidité équivalence ; He= 25% Da : densité apparence ; Da=1.5 Z : la profondeur racinaire Culture carotte Tomate Maïs Z(m) 0.5 0.7 1 La dose d’humectation (Dh) est dans le tableau au dessous : Culture Carotte Tomate Maïs Dh (m3 /ha) 843,75 1181,25 1687,5 B. Dose d’entretien (Dp) C’est la dose pratique. Cette dose est deux tiers de celle d’humectation. En, général, on la considère que la dose à apporter est équivalent à la RFU soit 2/3 de la dose d’humectation(Dh). Elle est exprimée par :  Dp = 30.He.Da.Z Dp : la dose d’entretien en m3 /ha  Dp=3.He.De.Z Dp : la dose d’entretien en mm  Dp=2/3 Dh  Dp=RFU Les valeurs de Dp : Culture Carotte Tomate Maïs Dp(m3 /ha) 562,5 787,5 1125
  • 16. XIV. Fréquence d’irrigation La fré/quence d’irrigation est le nombre de fois qu’il fait irriguer par mois pour maintenir l’humidité du sol dans des limites acceptables. Elle est donnée par la relation : N=Qm/Dp Qbrut : le débit brut par mois ; m3 /ha Alors, la fréquence d’irrigation est présentée au dessous : N Carotte Tomate Maïs Janvier 3 2 1 Février 4 3 2 Mars 5 4 2 Avril 2 4 0 Mai 0 1 0 XV. Dose réelle(Dr) La quantité d’eau à apporter mensuelle qui doit être inférieur à la réserve utile(FU) ou réserve facile utile (RFU). La dose réelle soit être inférieure ou égale à la dose d’entretien(Dp). Elle est exprimée par la relation : Dr = Qm / N Mais, N= Dp Qm Donc , Dr=Dp Dr(m3 /ha) Carotte Tomate Maïs Janvier Février Mars 562,5 787,5 1125 Avril Mai XVI. Relation au tour d’eau(R) C’est la même parcelle le nombre de jour séparant entre deux irrigations. La relation au tour d’eau R est calculée par la formule :
  • 17. R= N mois/nj nj : nombre de jour de chaque mois ; nj= 30jours R(jour) Carotte Tomate Maïs Janvier 10 15 30 Février 8 10 15 Mars 6 8 15 Avril 15 8 0 Mai 0 30 0 XVII. Module ou main d’eau (m) C’est le débit que l’on utilise effectivement à l’unité parcellaire d’arrosage pendant le temps nécessaire pour que la parcelle reçoive la dose dont celle a besoin, c'est-à-dire le débit qu’un homme peut manier sans être débordé. Cette quantité d’eau est fonction du type d’irrigation et le type du sol. En général, m= 20 à 50 l/s. On choisit m= 20l/s pour l’irrigation gravitaire de ce projet. XVIII. Durée pratique d’arrosage(t) La durée pratique d’arrosage est le temps nécessaire pour déverser la dose pratique d’arrosage D sur un hectare avec un débit égal au module. On peut dire aussi c’est le temps mis à chaque rotation pour apporter la dose réelle à une même parcelle à partir d’un débit d’irrigation connu (main d’eau). Soit à un hectare. t= Dr/m Tel que : t - la durée pratique d’arrosage exprimée en s/ha Dr - Dose réelle en m3 / ha m - le main d’eau en l/s ; m= 20 l/s=0.02m3 /s t(s/ha) t(h/ha) Carotte Tomate Maïs Carotte Tomate Maïs Janvier Février Mars 28125 39375 56250 8 11 16 Avril Mai XIX. Quartier hydraulique(W)
  • 18. En irrigation gravitaire, c’est la surface de l’ensemble des parcelles qui peuvent être irriguées à partir d’une même main d’eau. Le quartier hydraulique est souvent alimenté par un même canal ou même maille hydraulique autour desquels s’organise un tour d’eau entre les différents irrigants. W= m / DMP Ou : W – la surface du quartier en ha DMP – le débit maximal de point en l/s/ha D’après le calcul W, on peut résumer ses valeurs dans le tableau au dessous : W(ha) Culture Carotte Tomate Maïs Janvier 13,751 16,807 14,181 Février 9,433 10,690 7,759 Mars 7,186 7,068 10,778 Avril 22,599 6,561 0 Mai 0 18,634 0 XX. Irrigation à la raie (ou sillon) La méthode d’irrigation à la raie consiste à diriger l’eau dans les petits fossés appelés raies qui sont aménagés selon la plus grande pente ou transversalement à cette plus grande pente du terrain. L’eau s’infiltre dans le plafond et les parois de la raie assure l‘humectation du sol. Un planage soigneux, permettant l’entretien de pentes uniformes constitue une exigence essentielle de la méthode. Irrigation à la raie (ou sillon) 1. La pente des sillons L’eau est appliquée avec un rendement maximum lorsque les sillons ont une pente uniforme. Le billon Le sillon ou la raie
  • 19. L’érosion du sol est une des limitations les plus importantes d’irrigation à la raie. Pour éviter une érosion excessive, la pente des sillons ne doit pas dépasser 2% dans le cas de l’irrigation de plantes cerclées. Dans les régions à précipitation interne, les pentes dépassant 0.3% peuvent déjà provoquer des érosions sensibles . Donc, pour ce projet on choisit la pente de 0.3%. 2. Forme des sillons et des billons La forme des sillons et des billons a une incidence considérable sur le rendement de l’irrigation à la raie. La section transversale du sillon doit être de dimensions suffisantes pour permettre le passage des débits nécessaires à l’obtention d’une distribution uniforme. La forme de sillons le plus commune est V. En générale, ces sillons ont 15à 20 cm de profondeur et 25 à 30 cm de largeur à la partie supérieure. Ces dimensions permettent d’écouler 3 litres par seconde sur des pentes relativement faibles. Alors, on choisit les sillons et les billons qui ont les caractéristiques suivant :  Ecartement des raies=1m  Largeur des sillons à la partie supérieure= 30cm  La profondeur des sillons = 20cm  La largeur des billons=70 cm 3. Choix des débits Le débit envoyé dans chaque raie est un facteur contrôlable qui peut être modifié après l’installation du système. Le choix du débit adéquat est fondamental si on veut avoir un rendement hydraulique intéressant. Le débit maximum utilisé au début de l’irrigation est conditionné par les problèmes d’érosion, de débordement ou de colature. Le concept de débit maximum non érosif lié à
  • 20. la pente du sillon est utilisé. On peut se contenter d’estimer le débit maximum à partir de l’équation de CRIDDLE : Qm= Ci-1 Où : i est la pente exprimée en % i qu’on a choisit est 0.3% C=0.6 lorsque Q est exprimé en litre par seconde => Qm= 0.6* 0.3= 2 l/s Alors, l’eau s’écoule dans les raies pour ce projet est de 2 l/s . XXI. Conclusion Après avoir fait ce projet, on gagne des concepts pour calculer les paramètres importants qui servent à la détermination des besoins en eau des plantes dans le projet d’irrigation. En plus, on voit que les besoins en eau des plantes se varient suivant les phases. Nous avons effectivement utilisé la méthode de calcul étape par étape et expliquer avec précis des variables importantes comme RFU, ETP, Pluie efficaces. On aussi sait comment on doit former des sillons et billons pour permettre l’eau s’infiltrer dans les billons correctement pour l’absorption d’eaux des plantes .Cela peut aider des cultivateurs d’irriguer la demande d’eau effectivement. Grâce à ces raisons, on ne gaspille l’eau et il permet les plantes grossir avec la bonne maturation.
  • 22. Tableau 1 : Donné climatique de station météorologique Station : Stung Treng Latitude: 0 ' 13 31 Longitude: 0 ' 105 58 E Altitude: 56m Length of record: 10 years Month Max.Temp 0 c Min.Temp. 0 c Re.Humid% Wind km/day Sunshine hours Rain mm Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec 29.0 32.9 34.0 34.6 33.4 32.2 32.4 32.2 32.0 32.0 30.0 29.0 19.1 21.9 23.5 24.9 24.7 24.1 21.4 21.0 20.5 20.4 20.4 19.0 72 62 64 68 77 82 90 92 94 90 84 78 147 112 95 104 95 121 121 121 95 138 164 173 9.5 9.4 9.2 8.6 7.3 6.4 6.2 5.5 4.8 7.7 8.8 9.2 1 11 18 73 213 259 254 344 299 183 68 6 Avg/Sum 32.0 21.7 79 124 7.7 1729  Le calcul ETP Evapotranspiration Potentielle par la formule de PEN MEN La formule de PENMEN s’écrit :        00.1 226.09.01.0079.056.01 0 40                           P P edeacUd H h edT H h baRg P P ETP k Où : ETP : Evapotranspiration potentielle en mm/mois𝑃0 : Pression atmosphérique au niveau de la mer mb ∆ : Pente de la courbe de tension de vapeur Saturant au voisinage de Température de L’air γ : Constant psychométrique ea : Tension de vapeur saturante en mb ed : tension de vapeur dans l’air Rg : Rayonnement solaire global sur une surface horizontale h/H : Durée relative de l’insolation 𝑇𝑘 4 : Température absolue de l’air en 𝐾𝑒𝑙𝑣𝑖𝑛 =0 𝑡0 𝑐 + 273 𝑈2 : Vitesse du vent a 2m au –dessus du sol
  • 23. On représente : 𝑇1 =Rg 𝑇2 =H 𝑇3 = (1 − 𝛼) (𝑎 + 𝑏 ℎ 𝐻 ) 𝑇4 = 𝛿𝑇𝑘 4 𝑇5 = 0.56 − 0.079√𝑒𝑑 𝑇6 = 0.1 + 0.9 ℎ 𝐻 𝑇7 = 0.26(𝑑 + 𝑐𝑈2) 𝑇8 = 𝑒𝑎 − 𝑒𝑑 𝑇9 = 𝑃0 𝑃 Δ 𝛾 Donc la formule PENMEN devienne : 𝐸𝑇𝑃 = 𝑇9[𝑇1 𝑇3−𝑇4 𝑇5 𝑇6]+𝑇7 𝑇8 𝑇9+1 Valeur de l’évapotranspiration potentielle annuelle de Stung Treng Mois T1 T2 T3 T4 T5 T6 T7 T8 T9 ETP janvier Février Mars Avril Mai Joins Juillet Août Septembre Octobre Novembre Décembre 12.51 13.69 14.94 15.65 15.83 15.64 15.67 15.63 15.13 14.17 13.18 12.12 11.38 11.6 12 12.44 12.74 12.91 12.81 12.54 12.17 11.80 11.46 11.29 0.48 0.47 0.46 0.44 0.40 0.36 0.37 0.35 0.34 0.42 0.46 0.47 15.44 16.18 16.45 16.65 16.50 16.32 16.07 15.97 15.91 15.90 15.69 15.44 0.19 0.18 0.16 0.13 0.12 0.12 0.11 0.11 0.11 0.12 0.15 0.18 0.84 0.82 0.78 0.74 0.61 0.51 0.53 0.50 0.45 0.69 0.79 0.83 0.49 0.44 0.41 0.43 0.41 0.46 0.46 0.46 0.41 0.48 0.44 0.54 8.39 13.88 14.22 13.39 9.26 6.86 3.57 2.79 2.05 3.4 5.13 6.56 2.72 3.23 3.46 3.64 3.51 3.36 3.17 3.10 3.05 3.04 2.75 2.72 4.76 4.49 5.01 5.31 4.83 4.31 4.08 3.78 3.52 3.91 3.73 3.49
  • 24. Tableau 2 : Profondeurs racinaires, Z (en m) ; Y ; et RU (en mm/m) Culture Z (m) Fraction Y RFU en mm/m ou (% Vol. 10) 1/ fin money grassier Alfalfa 1.0 - 2.0 0,55 110 75 35 Banana 0.5 - 0.9 0,35 70 50 20 Barley 2/ 1.0 - 1.5 0,55 110 75 35 Beans 2/ 0.5 - 0.7 0,45 90 65 30 Beets 0.6 - 1.0 0,5 100 70 35 Cabbage (Choux) 0.4 - 0.5 0,45 90 65 30 Carrots 0.5 - 1.0 0,35 70 50 20 Celery 0.3 - 0.5 0,2 40 25 10 Citrus 1.2 - 1.5 0,5 100 70 30 Clover 0.6 - 0.9 0,35 70 50 20 Cacao 0,2 40 30 15 Cotton 1.0 - 1.7 0.65* 130 90* 40 Cucumber 0.7 - 1.2 0,5 100 70 30 Dates 1.5 - 2.5 0,5 100 70 30 Dec. orchards 1.0 - 2.0 0,5 100 70 30 Flax 2/ 1.0 - 1.5 0,5 100 70 30 Grains small 2/ 0.9 - 1.5 0,6 120 80 40 Winter 2/ 1.5 - 2.0 0,6 120 80 40 Grapes 1.0 - 2.0 0,35 70 50 20 Grass 0.5 - 1.5 0,5 100 70 30 Groundnuts 0.5 - 1.0 0,2 80 55 25 Lettuce 0.3 - 0.5 0,3 60 40 20 Maiez 2/ 1.0 - 1.7 0,6 120 80 40 silage 0,5 100 70 30 Melons 1.0 - 1.5 0,35 70 50 25 Olives 1.2 - 1.7 0,65 130 95 45 Onions 0.3 - 0.5 0,25 50 35 15 Palm trees 0.7 - 1.1 0,65 130 90 40 Peas 0.6 - 1.0 0,35 70 50 25 Peppers 0.5 - 1.0 0,25 50 35 15 Pineapple 0.3 - 0.6 0,5 100 65 30 Potatoes 0.4 - 0.6 0,25 50 30 15 Safflower 2/ 1.0 - 2.0 0,6 120 80 40 Sisal 0.5 - 1.0 0,8 155 110 50 Sorghum 2/ 1.0 - 2.0 0,55 110 75 35 Strawberries 0.2 - 0.3 0,15 30 20 10 Sugar beet 0.7 - 1.2 0,5 100 70 30 Sugarcane 2/ 1.2 - 2.0 0,65 130 90 40 Sunflower 2/ 0.8 - 1.5 0,45 90 60 30 Sweet potatoes 1.0 - 1.5 0,65 130 90 40 Tobacco early 0.5 - 1.0 0,35 70 50 25 late 0,65 130 90 40 Tomatoes 0.7 - 1.5 0,4 180 60 25 Vegetables 0.3 - 0.6 0,2 40 30 15 Wheat 1.0 - 1.5 0,55 105 70 35 ripening 0,9 180 130 55
  • 25. Tableau 3 : Valeurs des coefficients Culturaux Kc Crop Phase initiale Phase de développement Phase de mi-saison Phase d’arrierè-saison Orge/Avoine/Froment 0.35 0.75 1.15 0.45 Haricots verts 0.35 0.70 1.10 0.90 Haricots secs 0.35 0.70 1.10 0.30 Choux/ Carottes 0.45 0.75 1.05 0.90 Coton/Lin 0.45 0.75 1.15 0.75 Cocombres/Courages 0.45 0.70 0.90 0.75 Aubergines/Tomates 0.45 0.75 1.15 0.80 Graminées (pertites) 0.35 0.75 1.10 0.65 Lentilles (Légumineuses) 0.45 0.75 1.10 0.50 Laitues/Epinards 0.45 0.60 1.00 0.90 Mais, doux 0.40 0.80 1.15 1.00 Mais, grain 0.40 0.80 1.15 0.70 Melons 0.45 0.75 1.00 0.70 Mil 0.35 0.70 1.10 0.65 Oignons verts 0.50 0.70 1.00 1.00 Oignons secs 0.50 0.75 1.05 0.85 Arachides 0.45 0.75 1.05 0.70 Pois frais 0.45 0.80 1.15 1.05 Poivre frais 0.35 0.70 1.05 0.90 Pommes de terre 0.45 0.75 1.15 0.85 Radis 0.45 0.60 0.90 0.90 Sorgho 0.35 0.75 1.10 0.65 Soya 0.35 0.75 1.10 0.60 Betteraves sucrières 0.45 0.80 1.15 0.80 Tournesol 0.35 0.75 1.15 0.55 Tabac 0.35 0.75 1.10 0.90
  • 26. Références Bibliographiques 1. Cours d’irrigation-Irrigation localisée, 2008-2009. 2. Cours Science du Sol
