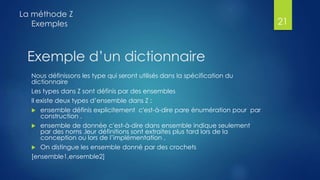

![Exemple d’un dictionnaire
Nous définissons les type qui seront utilisés dans la spécification du
dictionnaire
Les types dans Z sont définis par des ensembles
Il existe deux types d’ensemble dans Z :
ensemble définis explicitement c'est-à-dire pare énumération pour par
construction .
ensemble de donnée c'est-à-dire dans ensemble indique seulement
par des noms .leur définitions sont extraites plus tard lors de la
conception ou lors de l’implémentation .
On distingue les ensemble donné par des crochets
[ensemble1,ensemble2]
La méthode Z
Exemples 21](https://image.slidesharecdn.com/lamthodez-150301091712-conversion-gate02/85/La-methode-z-21-320.jpg)

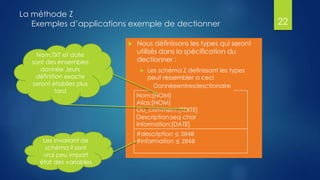

![La méthode Z
Exemples d’applications exemple de dectionner
Nous définissons les types qui seront
utilisés dans la spécification du
dectionner :
Les schéma Z definissant les types
peut ressembler a ceci
22
Donnéeentresdesctionaire
Nom:[NOM]
Alias:[NOM]
Ou_comment:[TEXTE]
Description:seq char
Information:[DATE]
#description ≤ 2048
#information ≤ 2048Les invariant de
schéma il sont
vrai peu import
état des variables
Nom,TXT et date
sont des ensembles
donnée ,leurs
définition exacte
seront établies plus
tard](https://image.slidesharecdn.com/lamthodez-150301091712-conversion-gate02/85/La-methode-z-22-320.jpg)

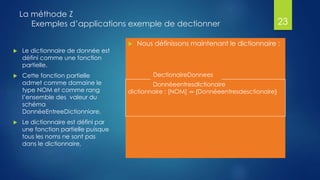

![La méthode Z
Exemples d’applications exemple de dectionner
Nous définissons maintenant le dictionnaire :
23
DectionaireDonnees
DonnéeentresdIctionaire
dictionnaire : [NOM] ↛ {Donnéeentresdesctionaire}
Le dictionnaire de donnée est
défini comme une fonction
partielle.
Cette fonction partielle
admet comme domaine le
type NOM et comme rang
l’ensemble des valeur du
schéma
DonnéeEntreeDictionniare.
Le dictionnaire est défini par
une fonction partielle puisque
tous les noms ne sont pas
dans le dictionnaire,](https://image.slidesharecdn.com/lamthodez-150301091712-conversion-gate02/85/La-methode-z-23-320.jpg)

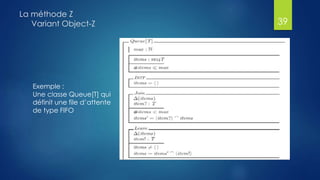

![Exemple :
Une classe Queue[T] qui
définit une file d’attente
de type FIFO
La méthode Z
Variant Object-Z 39](https://image.slidesharecdn.com/lamthodez-150301091712-conversion-gate02/85/La-methode-z-39-320.jpg)

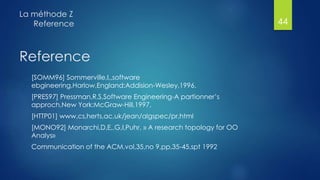

![Reference
[SOMM96] Sommerville,I,,software
ebgineering,Harlow,England:Addision-Wesley,1996,
[PRES97] Pressman,R,S,Software Engineering-A partionner’s
approch,New York:McGraw-Hill,1997,
[HTTP01] www,cs,herts,ac,uk/jean/algspec/pr,html
[MONO92] Monarchi,D,E,,G,I,Puhr, » A research topology for OO
Analys»
Communication of the ACM,vol,35,no 9,pp,35-45,spt 1992
La méthode Z
Reference 44](https://image.slidesharecdn.com/lamthodez-150301091712-conversion-gate02/85/La-methode-z-44-320.jpg)
Téléchargé parSid Ahmed Benkraoua
La méthode z
Le document présente la méthode Z, une méthode formelle utilisée pour la spécification des systèmes informatiques, développée par J.R. Abrial à l'Université d'Oxford dans les années 80. Il décrit la structure, la syntaxe, et les aspects statiques et dynamiques des spécifications en Z, ainsi que des exemples d'applications comme un dictionnaire de données et un système de gestion de dates d'anniversaire. Enfin, il aborde des concepts avancés comme le raffinement et l'extension vers Object-Z, montrant l'importance de cette méthode dans le domaine de l'informatique.
La méthode z
- 1. Ministre de l'enseignementsupérieur et de la recherche scientifique Algérie Université Saad Dahled Blida Faculté des sciences Département informatique Projet fin semestre :présentation la méthode Z Module : validation formelle des systèmes informatiques (VFSI) Présenter par : Professeure : Mme:F,Z,Zahra Mr: BENKHAOUA Sidahmed Mr: BELMABROUK Djamel Mr: Siahoui Karim Mr: Miraoui Akli
- 2.

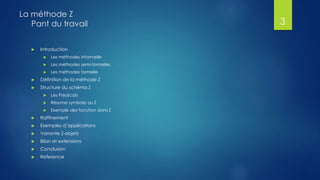

- 3. Introduction Lesméthodes informelle Les méthodes semi-formelles Les méthodes formelle Définition de la méthode Z Structure du schéma Z Les Prédicats Résume symbole au Z Exemple des fonction dans Z Raffinement Exemples d’applications Variante Z-objets Bilan et extensions Conclusion Reference La méthode Z Pant du travail 3

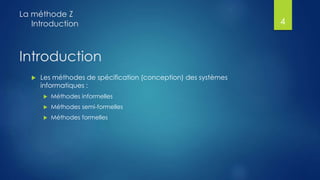

- 4. Introduction Les méthodesde spécification (conception) des systèmes informatiques : Méthodes informelles Méthodes semi-formelles Méthodes formelles La méthode Z Introduction 4

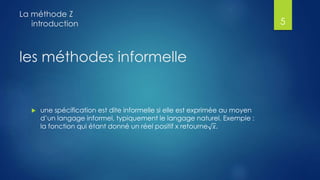

- 5. les méthodes informelle une spécification est dite informelle si elle est exprimée au moyen d’un langage informel, typiquement le langage naturel. Exemple : la fonction qui étant donné un réel positif x retourne 𝑥. La méthode Z introduction 5
- 6. les méthodes semi-formelles La spécification semi-formelle graphique des connaissances avec le langage de Modélisation par Objets Typés (MOT) est une activité qui permet d’extérioriser la connaissance sous la forme d’un modèle. La méthode Z introduction 6

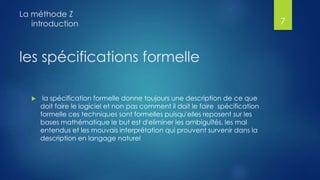

- 7. les spécifications formelle la spécification formelle donne toujours une description de ce que doit faire le logiciel et non pas comment il doit le faire spécification formelle ces techniques sont formelles puisqu'elles reposent sur les bases mathématique le but est d'eliminer les ambiguïtés, les mal entendus et les mouvais interprétation qui prouvent survenir dans la description en langage naturel La méthode Z introduction 7

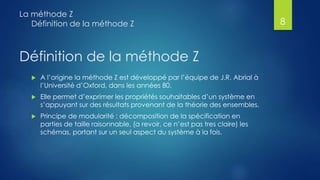

- 8. Définition de laméthode Z A l’origine la méthode Z est développé par l’équipe de J.R. Abrial à l’Université d’Oxford, dans les années 80. Elle permet d’exprimer les propriétés souhaitables d’un système en s’appuyant sur des résultats provenant de la théorie des ensembles. Principe de modularité : décomposition de la spécification en parties de taille raisonnable, (a revoir, ce n’est pas tres claire) les schémas, portant sur un seul aspect du système à la fois. La méthode Z Définition de la méthode Z 8

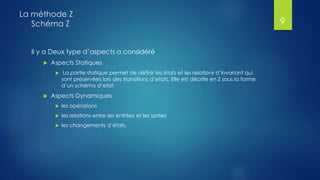

- 9. Il y aDeux type d’aspects a considéré Aspects Statiques La partie statique permet de définir les états et les relations d’invariant qui sont préservées lors des transitions d’etats. Elle est décrite en Z sous la forme d’un schéma d’etat. Aspects Dynamiques les opérations les relations entre les entrées et les sorties les changements d’états. La méthode Z Schéma Z 9

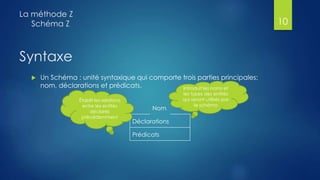

- 10. Syntaxe Un Schéma: unité syntaxique qui comporte trois parties principales: nom, déclarations et prédicats. La méthode Z Schéma Z Nom Déclarations Prédicats 10 Introduit les noms et les types des entités qui seront utilisés par le schéma Établit les relations entre les entités déclarés précédemment

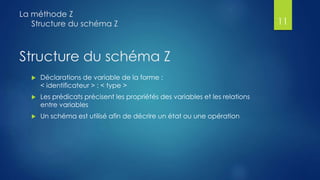

- 11. Structure du schémaZ Déclarations de variable de la forme : < identificateur > : < type > Les prédicats précisent les propriétés des variables et les relations entre variables Un schéma est utilisé afin de décrire un état ou une opération La méthode Z Structure du schéma Z 11

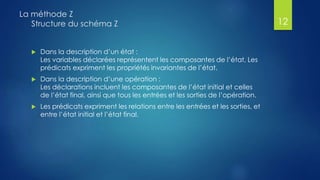

- 12. Dans ladescription d’un état : Les variables déclarées représentent les composantes de l’état, Les prédicats expriment les propriétés invariantes de l’état. Dans la description d’une opération : Les déclarations incluent les composantes de l’état initial et celles de l’état final, ainsi que tous les entrées et les sorties de l’opération. Les prédicats expriment les relations entre les entrées et les sorties, et entre l’état initial et l’état final. La méthode Z Structure du schéma Z 12

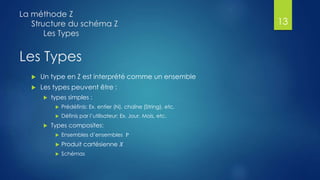

- 13. Les Types Untype en Z est interprété comme un ensemble Les types peuvent être : types simples : Prédéfinis: Ex. entier (N), chaîne (String), etc. Définis par l’utilisateur: Ex. Jour, Mois, etc. Types composites: Ensembles d’ensembles Ρ Produit cartésienne 𝑋 Schémas La méthode Z Structure du schéma Z Les Types 13

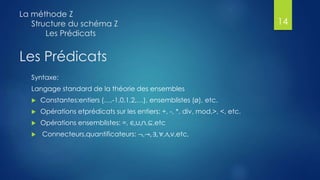

- 14. Les Prédicats Syntaxe: Langage standardde la théorie des ensembles Constantes:entiers (…,-1,0,1,2,…), ensemblistes (ø), etc. Opérations etprédicats sur les entiers: +, -, *, div, mod,>, <, etc. Opérations ensemblistes: =, ∈,∪,∩,⊆,etc Connecteurs,quantificateurs: ¬,→, ∃, ∀,∧,∨,etc, La méthode Z Structure du schéma Z Les Prédicats 14
- 15. Les Prédicats (Suite) Syntaxe: Opérateurssur fonctions etre relations: relation (X ↔Y),fonction totale (X → Y)ou partielle(X ↛Y) domaine (dom R), co-domaine (ran R), identité (id R), composition (Q R),image (X ↦Y) restrictions: domaine (Q 𝜔R), co-domaine (R 𝜔 Q), surcharge (Q ⨂R), La méthode Z Structure du schéma Z Les Prédicats 15

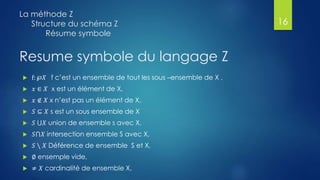

- 16. Resume symbole dulangage Z f: ℘𝑋 f c’est un ensemble de tout les sous –ensemble de X , 𝑥 ∈ 𝑋 x est un élément de X, 𝑥 ∉ 𝑋 x n’est pas un élément de X, 𝑆 ⊆ 𝑋 s est un sous ensemble de X 𝑆 ⋃𝑋 union de ensemble s avec X, 𝑆⋂𝑋 intersection ensemble S avec X, 𝑆 ∖ 𝑋 Déférence de ensemble S et X, ∅ ensemple vide, ≠ 𝑋 cardinalité de ensemble X, La méthode Z Structure du schéma Z Résume symbole 16

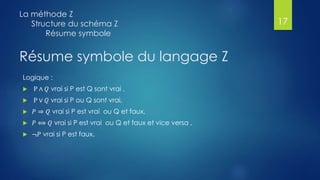

- 17. Résume symbole dulangage Z Logique : P ∧ 𝑄 vrai si P est Q sont vrai , P ∨ 𝑄 vrai si P ou Q sont vrai, 𝑃 ⇒ 𝑄 vrai si P est vrai ou Q et faux, 𝑃 ⟺ 𝑄 vrai si P est vrai ou Q et faux et vice versa , ¬𝑃 vrai si P est faux, La méthode Z Structure du schéma Z Résume symbole 17
- 18. Raffinement Le raffinementpermet de remplacer les types de données abstraits d’une spécification Z par des types de données plus concrets. Le raffinement d’un schéma d’état est, en outre, accompagne des raffinements des opérations qui modifient l’état du schéma raffine. Les opérations sont par conséquent a nouveau spécifiées en utilisant les nouveaux types de données définis dans le raffinement du schéma du système. La méthode Z Raffinement 18

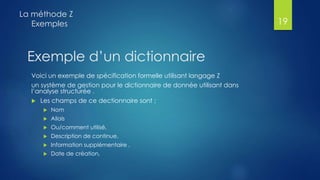

- 19. Voici un exemplede spécification formelle utilisant langage Z un système de gestion pour le dictionnaire de donnée utilisant dans l’analyse structurée . Les champs de ce dectionnaire sont ; Nom Allais Ou/comment utilisé, Description de continue, Information supplémentaire , Date de création, La méthode Z Exemples 19 Exemple d’un dictionnaire
- 20. Exemple d’un dictionnaire Nousétablissons les opération suivant pour le system de gestion Ajouter Ajouter une description de donnée dans le dictionnaire Éliminer Eliminer une description de donnée du dictionnaire Fouiller Trouver une description de donnée dans le description dans le dictionnaire Remplacer Remplacer une description de données par une autre description La méthode Z Exemples 20
- 21. Exemple d’un dictionnaire Nousdéfinissons les type qui seront utilisés dans la spécification du dictionnaire Les types dans Z sont définis par des ensembles Il existe deux types d’ensemble dans Z : ensemble définis explicitement c'est-à-dire pare énumération pour par construction . ensemble de donnée c'est-à-dire dans ensemble indique seulement par des noms .leur définitions sont extraites plus tard lors de la conception ou lors de l’implémentation . On distingue les ensemble donné par des crochets [ensemble1,ensemble2] La méthode Z Exemples 21
- 22. La méthode Z Exemplesd’applications exemple de dectionner Nous définissons les types qui seront utilisés dans la spécification du dectionner : Les schéma Z definissant les types peut ressembler a ceci 22 Donnéeentresdesctionaire Nom:[NOM] Alias:[NOM] Ou_comment:[TEXTE] Description:seq char Information:[DATE] #description ≤ 2048 #information ≤ 2048Les invariant de schéma il sont vrai peu import état des variables Nom,TXT et date sont des ensembles donnée ,leurs définition exacte seront établies plus tard
- 23. La méthode Z Exemplesd’applications exemple de dectionner Nous définissons maintenant le dictionnaire : 23 DectionaireDonnees DonnéeentresdIctionaire dictionnaire : [NOM] ↛ {Donnéeentresdesctionaire} Le dictionnaire de donnée est défini comme une fonction partielle. Cette fonction partielle admet comme domaine le type NOM et comme rang l’ensemble des valeur du schéma DonnéeEntreeDictionniare. Le dictionnaire est défini par une fonction partielle puisque tous les noms ne sont pas dans le dictionnaire,

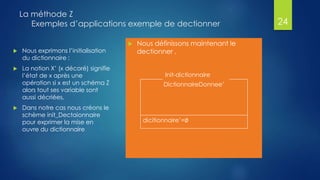

- 24. La méthode Z Exemplesd’applications exemple de dectionner Nous définissons maintenant le dectionner , 24 Init-dictionnaire DictionnaireDonnee’ dicitionnaire’=∅ Nous exprimons l’initialisation du dictionnaire : La notion X’ (x décoré) signifie l’état de x après une opération si x est un schéma Z alors tout ses variable sont aussi décriées, Dans notre cas nous créons le schème init_Dectaionnaire pour exprimer la mise en ouvre du dictionnaire

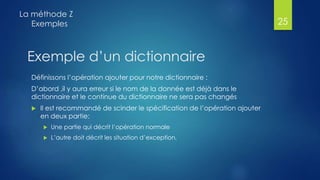

- 25. Exemple d’un dictionnaire Définissonsl’opération ajouter pour notre dictionnaire : D’abord ,il y aura erreur si le nom de la donnée est déjà dans le dictionnaire et le continue du dictionnaire ne sera pas changés Il est recommandé de scinder le spécification de l’opération ajouter en deux partie: Une partie qui décrit l’opération normale L’autre doit décrit les situation d’exception, La méthode Z Exemples 25

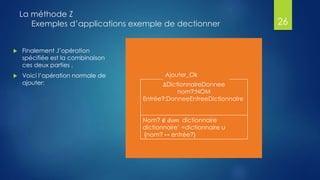

- 26. La méthode Z Exemplesd’applications exemple de dectionner 26 Ajouter_Ok ∆DictionnaireDonnee nom?:NOM Entrée?:DonneeEntreeDictionnaire Nom? ∉ 𝑑𝑜𝑚 dictionnaire dictionnaire’ =dictionnaire ∪ {nom? ↦ entrée?} Finalement ,l’opération spécifiée est la combinaison ces deux parties , Voici l’opération normale de ajouter:

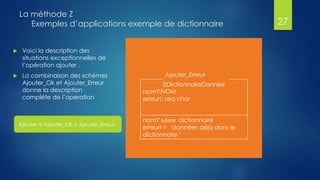

- 27. La méthode Z Exemplesd’applications exemple de dictionnaire 27 Ajouter_Erreur ΞDictionnaireDonnee nom?:NOM erreur!: seq char nom? ϵ𝑑𝑜𝑚 dictionnaire erreur! = ‘données déjà dans le dictionnaire ’ Voici la description des situations exceptionnelles de l’opération ajouter , La combinaison des schémes Ajouter_Ok et Ajouter_Erreur donne la description compléte de l’operation Ajouter ≡ Ajouter_OK ∨ Ajouter_Erreur
- 28. Exemple d’un dictionnaire Dela même façon , définissons l’opération chercher pour notre dictionnaire : D’abord , une erreur est signalée si le nom de la donnée n’est pas dans dictionnaire et le contenu du dictionnaire ne sera pas changé, Encore une fois, il est recommandé se scinder la spécification de l’opération chercher en deux parties: Une partie qui décrit l’opération normale L’autre doit décrit les situation d’exception La méthode Z Exemples 28

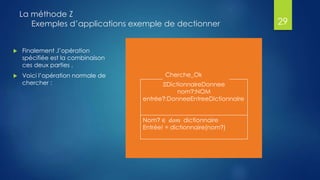

- 29. La méthode Z Exemplesd’applications exemple de dectionner 29 Cherche_Ok ΞDictionnaireDonnee nom?:NOM entrée?:DonneeEntreeDictionnaire Nom? ∈ 𝑑𝑜𝑚 dictionnaire Entrée! = dictionnaire(nom?) Finalement ,l’opération spécifiée est la combinaison ces deux parties , Voici l’opération normale de chercher :

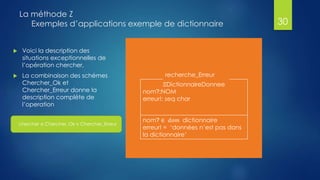

- 30. La méthode Z Exemplesd’applications exemple de dictionnaire 30 recherche_Erreur ΞDictionnaireDonnee nom?:NOM erreur!: seq char nom? ∈ 𝑑𝑜𝑚 dictionnaire erreur! = ‘données n’est pas dans la dictionnaire’ Voici la description des situations exceptionnelles de l’opération chercher, La combinaison des schémes Chercher_Ok et Chercher_Erreur donne la description compléte de l’operation chercher ≡ Chercher_Ok ∨ Chercher_Erreur

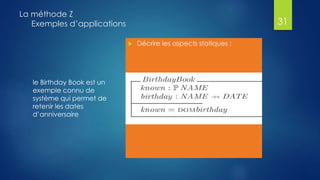

- 31. le Birthday Bookest un exemple connu de système qui permet de retenir les dates d’anniversaire La méthode Z Exemples d’applications Décrire les aspects statiques : 31

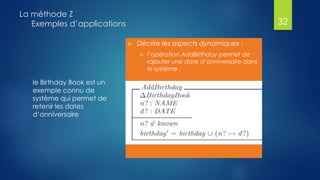

- 32. le Birthday Bookest un exemple connu de système qui permet de retenir les dates d’anniversaire La méthode Z Exemples d’applications Décrire les aspects dynamiques : l’opération AddBirthday permet de rajouter une date d’anniversaire dans le système : 32

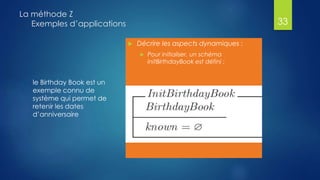

- 33. le Birthday Bookest un exemple connu de système qui permet de retenir les dates d’anniversaire La méthode Z Exemples d’applications Décrire les aspects dynamiques : Pour initialiser, un schéma InitBirthdayBook est défini : 33

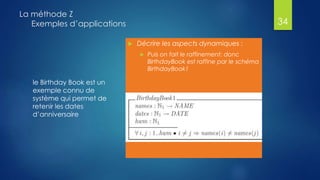

- 34. le Birthday Bookest un exemple connu de système qui permet de retenir les dates d’anniversaire La méthode Z Exemples d’applications Décrire les aspects dynamiques : Puis on fait le raffinement: donc BirthdayBook est raffine par le schéma BirthdayBook1 34

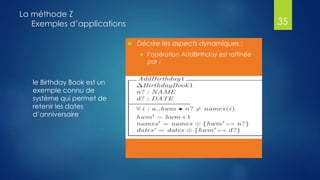

- 35. le Birthday Bookest un exemple connu de système qui permet de retenir les dates d’anniversaire La méthode Z Exemples d’applications Décrire les aspects dynamiques : l’opération AddBirthday est raffinée par : 35

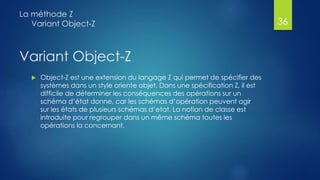

- 36. Variant Object-Z Object-Zest une extension du langage Z qui permet de spécifier des systèmes dans un style oriente objet. Dans une spécification Z, il est difficile de déterminer les conséquences des opérations sur un schéma d’état donne, car les schémas d’opération peuvent agir sur les états de plusieurs schémas d’etat. La notion de classe est introduite pour regrouper dans un même schéma toutes les opérations la concernant. La méthode Z Variant Object-Z 36

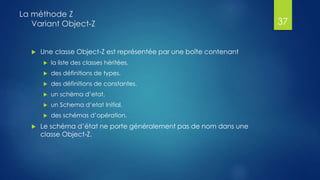

- 37. Une classeObject-Z est représentée par une boîte contenant la liste des classes héritées. des définitions de types. des définitions de constantes. un schéma d’etat. un Schema d‘etat Initial. des schémas d’opération. Le schéma d’état ne porte généralement pas de nom dans une classe Object-Z. La méthode Z Variant Object-Z 37

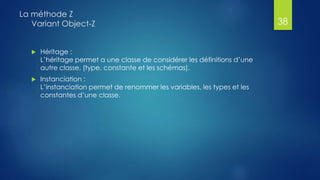

- 38. Héritage : L’héritagepermet a une classe de considérer les définitions d’une autre classe, (type, constante et les schémas). Instanciation : L’instanciation permet de renommer les variables, les types et les constantes d’une classe. La méthode Z Variant Object-Z 38
- 39. Exemple : Une classeQueue[T] qui définit une file d’attente de type FIFO La méthode Z Variant Object-Z 39
- 40. Bilan et extensions Bilan Bon complément d’une modélisation semi-formelle Documentation rigoureuse Preuve de programmes La méthode Z Bilan et extensions 40

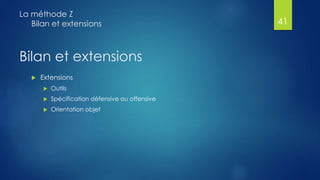

- 41. Bilan et extensions Extensions Outils Spécification défensive ou offensive Orientation objet La méthode Z Bilan et extensions 41
- 42. Conclusion Z estmanifestement celIe qui nous semble la plus prometteuse, Z est applicable a tous les domaines de l'informatique, i1 est statique et non-procedural, il a une base théorique saine; il est complet, i1 combine la precision des mathematiques avec l'elegance d'expression des Lang âges de programmation actuels La méthode Z Conclusion 42
- 43. Merci pour VotreAttention 43
- 44. Reference [SOMM96] Sommerville,I,,software ebgineering,Harlow,England:Addision-Wesley,1996, [PRES97] Pressman,R,S,SoftwareEngineering-A partionner’s approch,New York:McGraw-Hill,1997, [HTTP01] www,cs,herts,ac,uk/jean/algspec/pr,html [MONO92] Monarchi,D,E,,G,I,Puhr, » A research topology for OO Analys» Communication of the ACM,vol,35,no 9,pp,35-45,spt 1992 La méthode Z Reference 44
