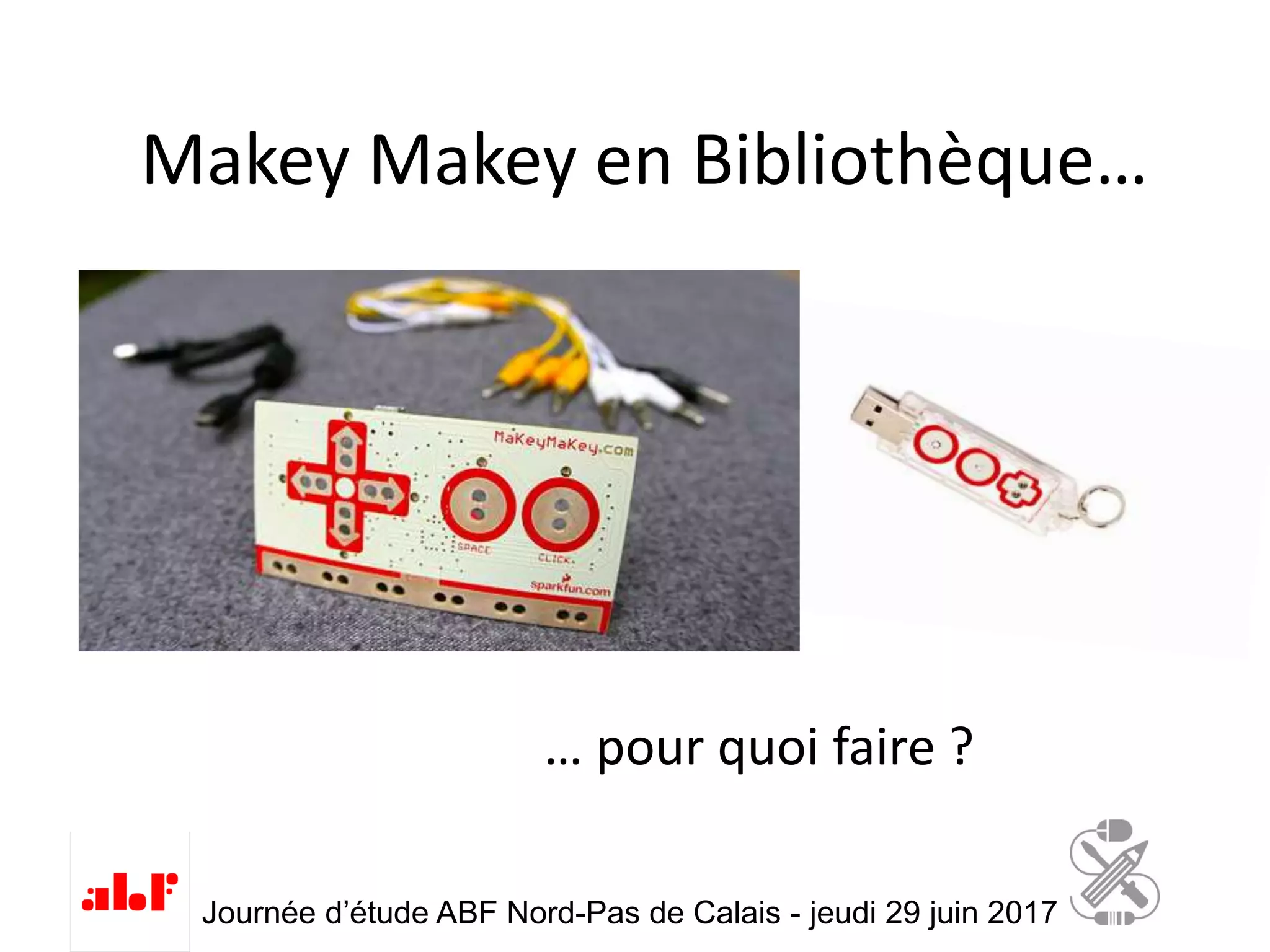

1. Makey Makey en Bibliothèque…
… pour quoi faire ?
Journée d’étude ABF Nord-Pas de Calais - jeudi 29 juin 2017

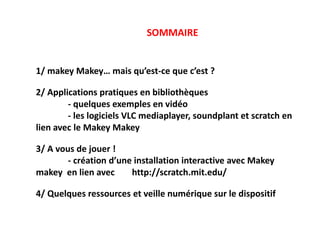

2. SOMMAIRE
1/ makey Makey… mais qu’est-ce que c’est ?
2/ Applications pratiques en bibliothèques
- quelques exemples en vidéo
- les logiciels VLC mediaplayer, soundplant et scratch en
lien avec le Makey Makey
3/ A vous de jouer !
- création d’une installation interactive avec Makey
makey en lien avec http://scratch.mit.edu/
4/ Quelques ressources et veille numérique sur le dispositif

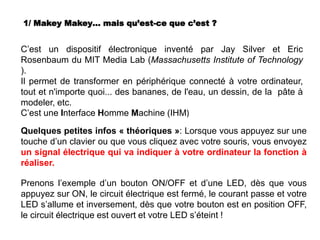

3. 1/ Makey Makey… mais qu’est-ce que c’est ?
C’est un dispositif électronique inventé par Jay Silver et Eric
Rosenbaum du MIT Media Lab (Massachusetts Institute of Technology
).
Il permet de transformer en périphérique connecté à votre ordinateur,
tout et n'importe quoi... des bananes, de l'eau, un dessin, de la pâte à
modeler, etc.
C’est une Interface Homme Machine (IHM)
Quelques petites infos « théoriques »: Lorsque vous appuyez sur une
touche d’un clavier ou que vous cliquez avec votre souris, vous envoyez
un signal électrique qui va indiquer à votre ordinateur la fonction à
réaliser.
Prenons l’exemple d’un bouton ON/OFF et d’une LED, dès que vous
appuyez sur ON, le circuit électrique est fermé, le courant passe et votre
LED s’allume et inversement, dès que votre bouton est en position OFF,
le circuit électrique est ouvert et votre LED s’éteint !

4. ça fonctionne de la même manière pour un
kit Makey Makey, si vous reliez la connexion
« EARTH » (terre en français) à votre doigt
(via un câble croco) et que vous appuyez sur
la touche « SPACE », le circuit électrique sera
fermé et le courant pourra donc passer.
Remarque : Aucun risque d’électrocution !
Le courant étant de très faible intensité, pas
de panique de ce côté là !
le Makey Makey fonctionne avec les objets
conducteurs comme par exemple :
Tout ce qui est métallique (feuille
d’aluminium, cuillère, couteau…)
Le corps humain ! Ainsi que les plantes qui
sont d’excellents conducteurs car ils sont
majoritairement composés d’eau.
Pourquoi utiliser ce dispositif en médiathèque ?

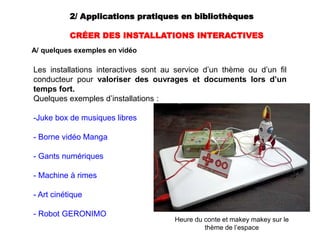

5. 2/ Applications pratiques en bibliothèques
CRÉER DES INSTALLATIONS INTERACTIVES
A/ quelques exemples en vidéo
Les installations interactives sont au service d’un thème ou d’un fil
conducteur pour valoriser des ouvrages et documents lors d’un
temps fort.
Quelques exemples d’installations :
-Juke box de musiques libres
- Borne vidéo Manga
- Gants numériques
- Machine à rimes
- Art cinétique
- Robot GERONIMO
Heure du conte et makey makey sur le
thème de l’espace

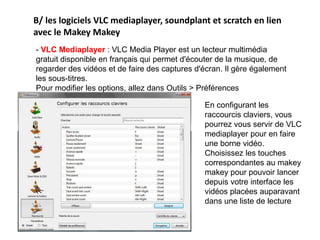

6. B/ les logiciels VLC mediaplayer, soundplant et scratch en lien
avec le Makey Makey
- VLC Mediaplayer : VLC Media Player est un lecteur multimédia
gratuit disponible en français qui permet d'écouter de la musique, de
regarder des vidéos et de faire des captures d'écran. Il gère également
les sous-titres.
Pour modifier les options, allez dans Outils > Préférences
En configurant les
raccourcis claviers, vous
pourrez vous servir de VLC
mediaplayer pour en faire
une borne vidéo.
Choisissez les touches
correspondantes au makey
makey pour pouvoir lancer
depuis votre interface les
vidéos placées auparavant
dans une liste de lecture

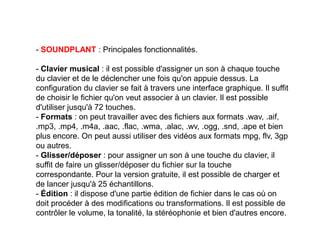

7. - SOUNDPLANT : Principales fonctionnalités.
- Clavier musical : il est possible d'assigner un son à chaque touche
du clavier et de le déclencher une fois qu'on appuie dessus. La
configuration du clavier se fait à travers une interface graphique. Il suffit
de choisir le fichier qu'on veut associer à un clavier. Il est possible
d'utiliser jusqu'à 72 touches.
- Formats : on peut travailler avec des fichiers aux formats .wav, .aif,
.mp3, .mp4, .m4a, .aac, .flac, .wma, .alac, .wv, .ogg, .snd, .ape et bien
plus encore. On peut aussi utiliser des vidéos aux formats mpg, flv, 3gp
ou autres.
- Glisser/déposer : pour assigner un son à une touche du clavier, il
suffit de faire un glisser/déposer du fichier sur la touche
correspondante. Pour la version gratuite, il est possible de charger et
de lancer jusqu'à 25 échantillons.
- Édition : il dispose d'une partie édition de fichier dans le cas où on
doit procéder à des modifications ou transformations. Il est possible de
contrôler le volume, la tonalité, la stéréophonie et bien d'autres encore.

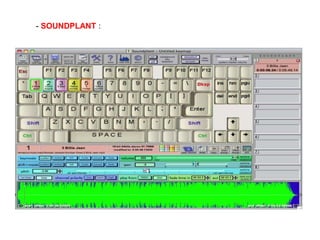

8. - SOUNDPLANT :

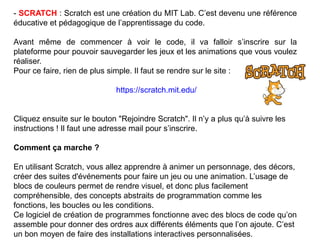

9. - SCRATCH : Scratch est une création du MIT Lab. C’est devenu une référence
éducative et pédagogique de l’apprentissage du code.
Avant même de commencer à voir le code, il va falloir s’inscrire sur la
plateforme pour pouvoir sauvegarder les jeux et les animations que vous voulez
réaliser.
Pour ce faire, rien de plus simple. Il faut se rendre sur le site :
https://scratch.mit.edu/
Cliquez ensuite sur le bouton "Rejoindre Scratch". Il n’y a plus qu’à suivre les
instructions ! Il faut une adresse mail pour s’inscrire.
Comment ça marche ?
En utilisant Scratch, vous allez apprendre à animer un personnage, des décors,
créer des suites d'événements pour faire un jeu ou une animation. L’usage de
blocs de couleurs permet de rendre visuel, et donc plus facilement
compréhensible, des concepts abstraits de programmation comme les
fonctions, les boucles ou les conditions.
Ce logiciel de création de programmes fonctionne avec des blocs de code qu’on
assemble pour donner des ordres aux différents éléments que l’on ajoute. C’est
un bon moyen de faire des installations interactives personnalisées.

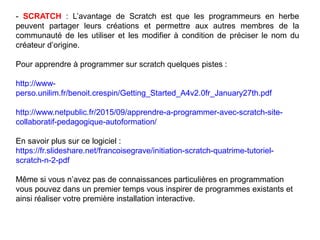

10. - SCRATCH : L’avantage de Scratch est que les programmeurs en herbe
peuvent partager leurs créations et permettre aux autres membres de la
communauté de les utiliser et les modifier à condition de préciser le nom du
créateur d’origine.
Pour apprendre à programmer sur scratch quelques pistes :
http://www-
perso.unilim.fr/benoit.crespin/Getting_Started_A4v2.0fr_January27th.pdf
http://www.netpublic.fr/2015/09/apprendre-a-programmer-avec-scratch-site-
collaboratif-pedagogique-autoformation/
En savoir plus sur ce logiciel :
https://fr.slideshare.net/francoisegrave/initiation-scratch-quatrime-tutoriel-
scratch-n-2-pdf
Même si vous n’avez pas de connaissances particulières en programmation
vous pouvez dans un premier temps vous inspirer de programmes existants et
ainsi réaliser votre première installation interactive.

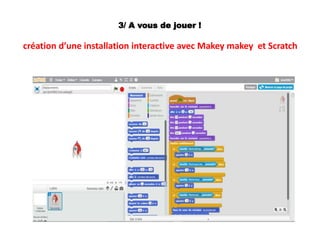

11. 3/ A vous de jouer !
création d’une installation interactive avec Makey makey et Scratch

12. 3/ Quelques ressources et veille numérique
Sur le dispositif Makey Makey
- sur facebook un groupe (en anglais) de makers qui développent des
projets spécifiques avec le makey makey
https://www.facebook.com/groups/makeymakeyeducators/
Le groupe labenbib qui a pour objectifs de sensibiliser les
bibliothécaires à l’existence de ces lieux de fabrication que sont les
Fab Lab ; Retours d’expériences en bibliothèque
https://www.facebook.com/groups/fablabbib/
Animé par les membres de la commission ABF Fablab en bib ; des
ateliers à mettre en place avec makey makey et d’autres éléments
numériques
http://www.labenbib.fr/index.php?title=Ateliers
La chaine vidéo du centre culturel d’Isbergues pour retrouver les
vidéos d’installations interactives avec le makey makey
https://vimeo.com/user25712039

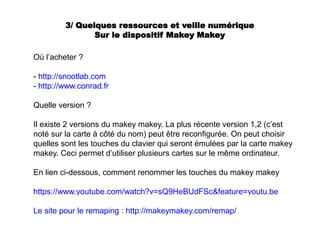

13. 3/ Quelques ressources et veille numérique
Sur le dispositif Makey Makey
Où l’acheter ?
- http://snootlab.com
- http://www.conrad.fr
Quelle version ?
Il existe 2 versions du makey makey. La plus récente version 1,2 (c’est
noté sur la carte à côté du nom) peut être reconfigurée. On peut choisir
quelles sont les touches du clavier qui seront émulées par la carte makey
makey. Ceci permet d’utiliser plusieurs cartes sur le même ordinateur.
En lien ci-dessous, comment renommer les touches du makey makey
https://www.youtube.com/watch?v=sQ9HeBUdFSc&feature=youtu.be
Le site pour le remaping : http://makeymakey.com/remap/

14. Pour aller encore plus loin :
La carte makey makey possède également des sorties qui lui permettent
d’éclairer une led ou démarrer un moteur !
les connecteurs 5V et GND : par le connecteur 5V, la carte Makey Makey renvoie
en sortie du courant, ce qui signifie qu’on peut y brancher de petits appareils et
composants fonctionnant sur cette tension. Le connecteur GND n’est rien d’autre
que la terre (GrouND en anglais). Pour alimenter en continu, on branchera donc
le + sur le connecteur 5V et le – sur le connecteur GND. Exemple avec une LED.
La patte la plus longue de la LED représente le coté +. On peut aussi brancher
un moteur de la même façon.
Il est possible de connecter un objet qui va véritablement réagir avec la carte.
Ici, interviennent les connecteurs KEY OUT et MS OUT (ou D14 et D16). Ces
deux connecteurs envoient un courant de 5V lorsque respectivement un élément
« clavier » de la carte (Haut, Bas, Gauche, Droite, Espace, W, A, S, D, F, G) ou
un élément « souris » de la carte sont activés. Cela permet par exemple de
manière très simple d’allumer une LED lorsque qu’une touche de la Makey
Makey est activée.
Pour cela, connecter le + de la LED à KEY OUT ou MS OUT et le – à la partie
EARTH (via câble électrique fiché dans le connecteur noir) ou au connecteur
GND. Testez ensuite l’un des connecteurs « clavier » ou « souris ». La LED

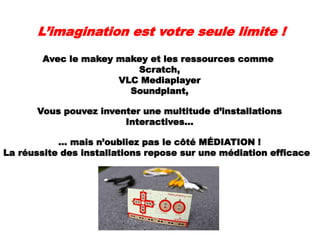

15. L’imagination est votre seule limite !
Avec le makey makey et les ressources comme
Scratch,
VLC Mediaplayer
Soundplant,
Vous pouvez inventer une multitude d’installations
Interactives…
… mais n’oubliez pas le côté MÉDIATION !
La réussite des installations repose sur une médiation efficace
