Le document présente le projet CSIM2, axé sur l'analyse dynamique du code et la réappropriation des systèmes d'information, avec un accent sur la modélisation métier. Il traite des défis de maintenance du code, des outils d'instrumentation, et de la création de nouveaux faits à partir de règles d'inférence. Enfin, un concours est mentionné pour choisir un nom plus attractif pour le projet.

1. Mardi Gras – CSIM2 – 2 juin 2010 Pietro Descombes

2. Plan CSIM2 en bref

3. Utilisation de l'outil

4. Fonctionnement

5. Approfondissement

6. Questions

7. Demos

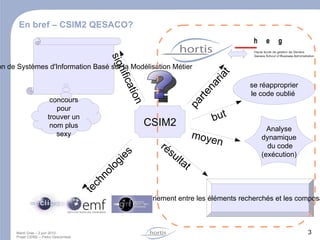

8. En bref – CSIM2 QESACO? CSIM2 ? partenariat Moyen Analyse dynamique du code (exécution) Analyse dynamique du code (exécution) moyen se réapproprier le code oublié but appariement entre les éléments recherchés et les composants du code source résultat Compréhension de Systèmes d'Information Basé sur la Modélisation Métier concours pour trouver un nom plus sexy signification technologies

9. En bref – Partenariat Jérôme Layat Julien Repond Prof. Philippe Dugerdil Pietro Descombes

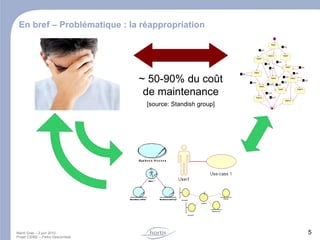

10. En bref – Problématique : la réappropriation ~ 50-90% du coût de maintenance [source: Standish group]

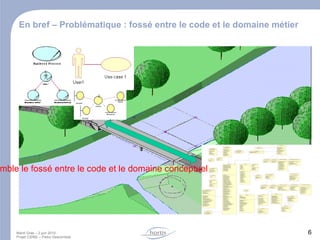

11. En bref – Problématique : fossé entre le code et le domaine métier la technique comble le fossé entre le code et le domaine conceptuel

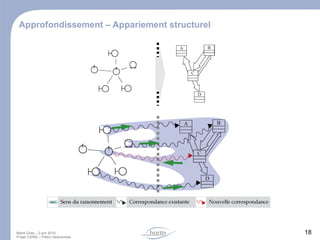

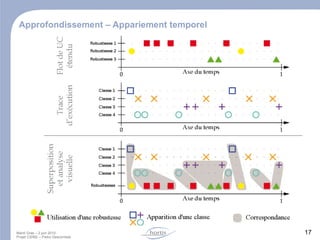

12. En bref – Appariement (résultat) Diagramme de robustesse ( ≈ MVC) Code source if ( IsTrue ) { doSomething(); }

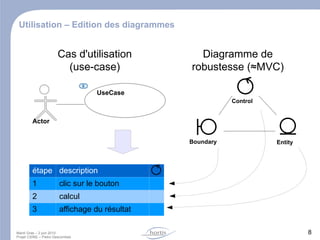

13. Utilisation – Edition des diagrammes Cas d'utilisation (use-case) Diagramme de robustesse ( ≈ MVC) étape description 1 clic sur le bouton 2 calcul 3 affichage du résultat

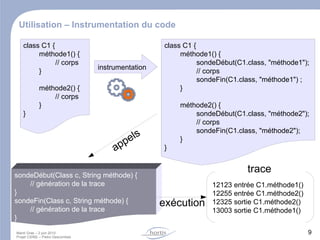

14. Utilisation – Instrumentation du code class C1 { méthode1() { // corps } méthode2() { // corps } } class C1 { méthode1() { sondeDébut(C1.class, " méthode1 "); // corps sondeFin(C1.class, " méthode1 ") ; } méthode2() { sondeDébut(C1.class, " méthode2 "); // corps sondeFin(C1.class, " méthode2 "); } } instrumentation sondeDébut(Class c, String méthode) { // génération de la trace } sondeFin(Class c, String méthode) { // génération de la trace } appels trace 12123 entrée C1.méthode1() 12255 entrée C1.méthode2() 12325 sortie C1.méthode2() 13003 sortie C1.méthode1() exécution

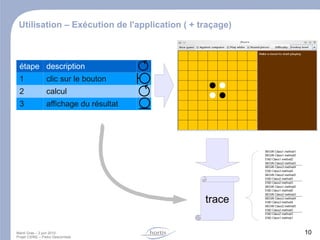

15. Utilisation – Exécution de l'application ( + traçage) trace étape description 1 clic sur le bouton 2 calcul 3 affichage du résultat

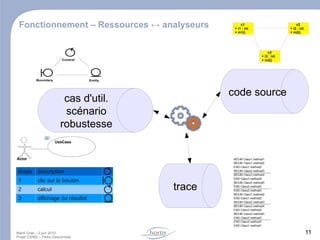

16. Fonctionnement – Ressources ↔ analyseurs cas d'util. scénario robustesse code source trace

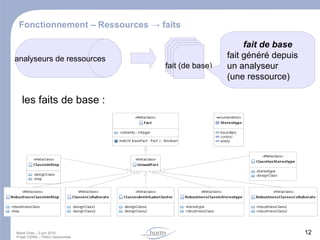

17. Fonctionnement – Ressources -> faits les faits de base : fait de base fait généré depuis un analyseur (une ressource) analyseurs de ressources fait fait fait fait (de base)

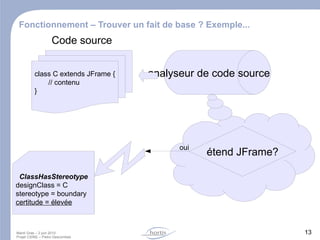

18. Fonctionnement – Trouver un fait de base ? Exemple... oui analyseur de code source étend JFrame? ClassHasStereotype designClass = C stereotype = boundary certitude = élevée class C extends JFrame { // contenu } Code source

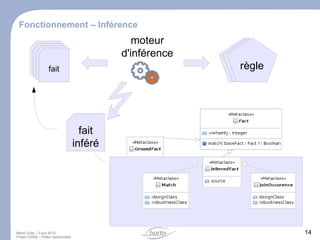

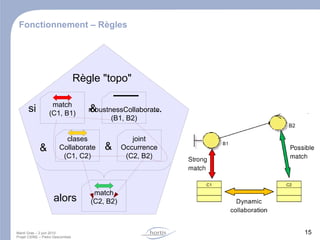

19. Fonctionnement – Inférence fait inféré fait fait fait fait moteur d'inférence règle
