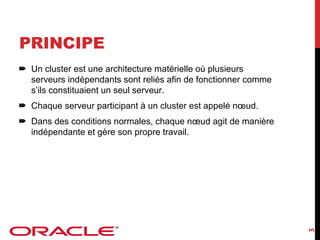

3. PRINCIPE
Un cluster est une architecture matérielle où plusieurs
serveurs indépendants sont reliés afin de fonctionner comme
s’ils constituaient un seul serveur.
Chaque serveur participant à un cluster est appelé nœud.
3
Dans des conditions normales, chaque nœud agit de manière
indépendante et gère son propre travail.

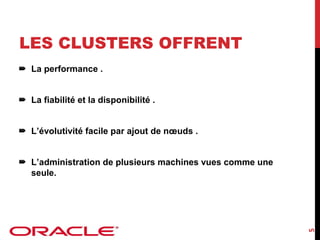

5. LES CLUSTERS OFFRENT
La performance .
La fiabilité et la disponibilité .
L’évolutivité facile par ajout de nœuds .
5
L’administration de plusieurs machines vues comme une
seule.

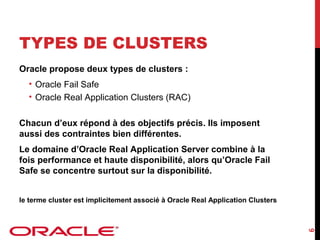

6. TYPES DE CLUSTERS
Oracle propose deux types de clusters :
• Oracle Fail Safe
• Oracle Real Application Clusters (RAC)
Chacun d’eux répond à des objectifs précis. Ils imposent
aussi des contraintes bien différentes.
Le domaine d’Oracle Real Application Server combine à la
fois performance et haute disponibilité, alors qu’Oracle Fail
Safe se concentre surtout sur la disponibilité.
6
le terme cluster est implicitement associé à Oracle Real Application Clusters

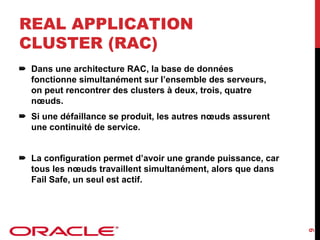

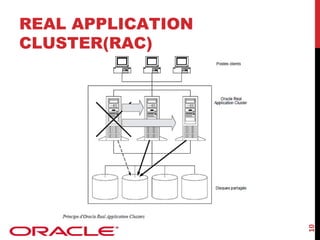

9. REAL APPLICATION
CLUSTER (RAC)
Dans une architecture RAC, la base de données
fonctionne simultanément sur l’ensemble des serveurs,
on peut rencontrer des clusters à deux, trois, quatre
nœuds.
Si une défaillance se produit, les autres nœuds assurent
une continuité de service.
9
La configuration permet d’avoir une grande puissance, car
tous les nœuds travaillent simultanément, alors que dans
Fail Safe, un seul est actif.

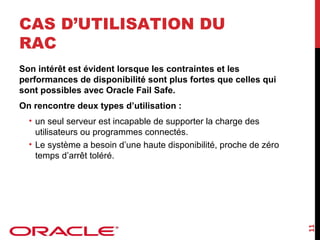

11. CAS D’UTILISATION DU
RAC
Son intérêt est évident lorsque les contraintes et les
performances de disponibilité sont plus fortes que celles qui
sont possibles avec Oracle Fail Safe.
On rencontre deux types d’utilisation :
11
• un seul serveur est incapable de supporter la charge des
utilisateurs ou programmes connectés.
• Le système a besoin d’une haute disponibilité, proche de zéro
temps d’arrêt toléré.

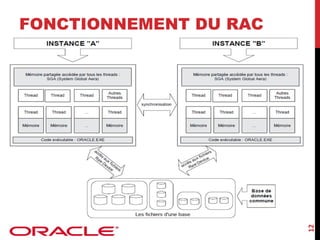

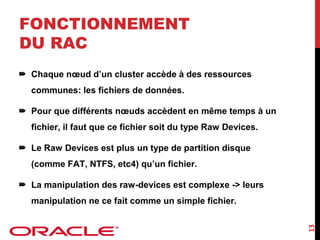

13. FONCTIONNEMENT
DU RAC
Chaque nœud d’un cluster accède à des ressources
communes: les fichiers de données.
Pour que différents nœuds accèdent en même temps à un
fichier, il faut que ce fichier soit du type Raw Devices.
Le Raw Devices est plus un type de partition disque
(comme FAT, NTFS, etc4) qu’un fichier.
La manipulation des raw-devices est complexe -> leurs
13
manipulation ne ce fait comme un simple fichier.

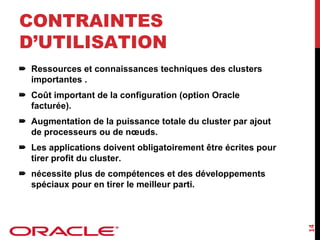

14. CONTRAINTES
D’UTILISATION
Ressources et connaissances techniques des clusters
importantes .
Coût important de la configuration (option Oracle
facturée).
Augmentation de la puissance totale du cluster par ajout
de processeurs ou de nœuds.
Les applications doivent obligatoirement être écrites pour
tirer profit du cluster.
14
nécessite plus de compétences et des développements
spéciaux pour en tirer le meilleur parti.

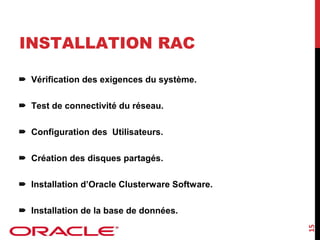

15. INSTALLATION RAC
Vérification des exigences du système.
Test de connectivité du réseau.
Configuration des Utilisateurs.
Création des disques partagés.

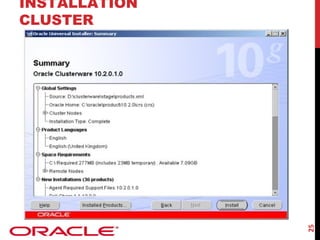

Installation d’Oracle Clusterware Software.
15

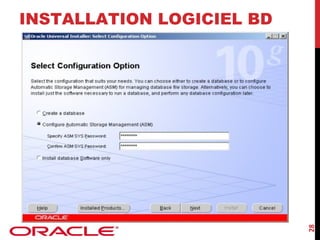

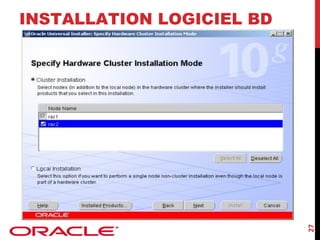

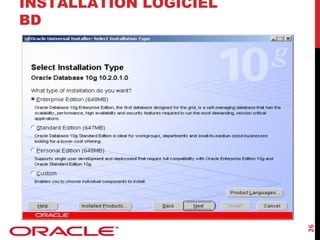

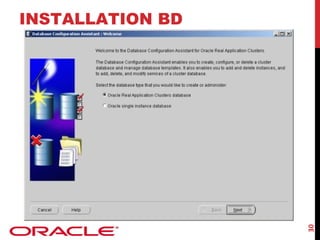

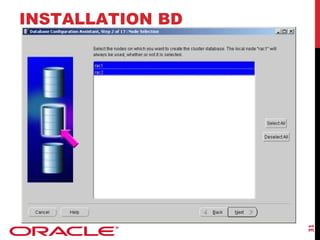

Installation de la base de données.

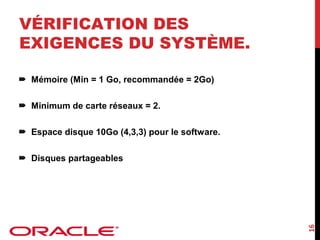

16. VÉRIFICATION DES
EXIGENCES DU SYSTÈME.
Mémoire (Min = 1 Go, recommandée = 2Go)
Minimum de carte réseaux = 2.
Espace disque 10Go (4,3,3) pour le software.
16
Disques partageables

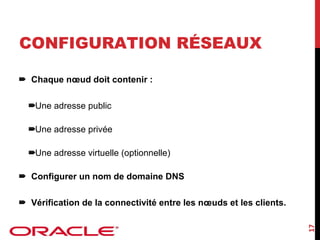

17. CONFIGURATION RÉSEAUX
Chaque nœud doit contenir :
Une adresse public
Une adresse privée
Une adresse virtuelle (optionnelle)
Configurer un nom de domaine DNS
17
Vérification de la connectivité entre les nœuds et les clients.

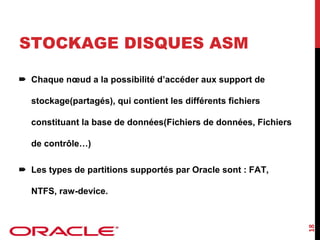

18. STOCKAGE DISQUES ASM
Chaque nœud a la possibilité d’accéder aux support de
stockage(partagés), qui contient les différents fichiers
constituant la base de données(Fichiers de données, Fichiers
de contrôle…)
Les types de partitions supportés par Oracle sont : FAT,
18
NTFS, raw-device.

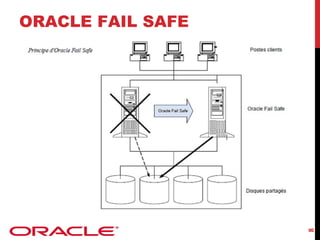

Dans une architecture Oracle Fail Safe, la base de données ne fonctionne que sur un seul serveur à un instant donné.
Si une défaillance se produit, la base de données est automatiquement relancée sur l’autre serveur, qui était inactif jusque-là(l’un actif et l’autre en sauvegarde).
L’outil d’administration graphique Oracle Enterprise Manager permet d’administrer les clusters Fail Safe.
Arrêt programme , pannes

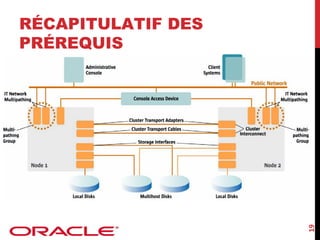

■ You must have three network addresses for each node:
– A public internet protocol (IP) address
– A virtual IP (VIP) address, which is used by applications for failover in the
event of node failure
– A private IP address, which is used by Oracle Clusterware and Oracle RAC for
internode communication
■ The virtual IP address has the following requirements:
– The IP address and host name are currently unused (it can be registered in a
DNS, but should not be accessible by a ping command)
– The virtual IP address is on the same subnet as your public interface
■ The private IP address has the following requirements:
– It should be on a subnet reserved for private networks, such as 10.0.0.0 or
192.168.0.0
– It should use dedicated switches or a physically separate, private network,
reachable only by the cluster member nodes, preferably using high-speed
NICs
– It must use the same private interfaces for both Oracle Clusterware and Oracle
RAC private IP addresses
ASM is a volume manager and a file system for Oracle database files that supports single-instance Oracle Database and Oracle Real Application Clusters (Oracle RAC) configurations. ASM is Oracle's recommended storage management solution that provides an alternative to conventional volume managers, file systems, and raw devices.
ASM uses disk groups to store datafiles; an ASM disk group is a collection of disks that ASM manages as a unit. Within a disk group, ASM exposes a file system interface for Oracle database files. The content of files that are stored in a disk group are evenly distributed, or striped, to eliminate hot spots and to provide uniform performance across the disks. The performance is comparable to the performance of raw devices.
