Le document traite des méthodes d'optimisation de la conception de portails et de fermetures, soulignant l'importance de l'utilisation d'équations et de macros pour adapter rapidement les dimensions. Il met également en avant l'usage de la simulation numérique pour réduire le nombre de prototypes nécessaires et l'utilité de l'outil 3Dvia Composer pour créer des notices de montage claires. Enfin, il présente SolidWorks Enterprise PDM comme une solution efficace pour sécuriser et gérer les données techniques au sein des entreprises, favorisant ainsi une meilleure collaboration et un flux de travail rationalisé.

1. Portes
portails
fermetures

2. RÉFERENCES

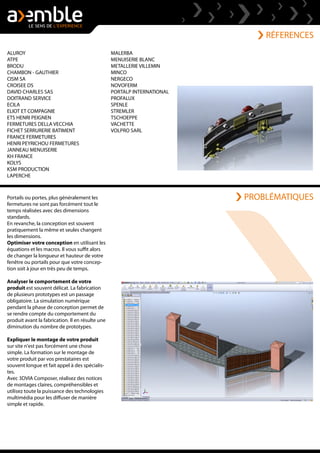

Portails ou portes, plus généralement les
fermetures ne sont pas forcément tout le
temps réalisées avec des dimensions
standards.
En revanche, la conception est souvent
pratiquement la même et seules changent
les dimensions.
Optimiser votre conception en utilisant les
équations et les macros. Il vous suffit alors
de changer la longueur et hauteur de votre
fenêtre ou portails pour que votre concep-
tion soit à jour en très peu de temps.
Analyser le comportement de votre
produit est souvent délicat. La fabrication
de plusieurs prototypes est un passage
obligatoire. La simulation numérique
pendant la phase de conception permet de
se rendre compte du comportement du
produit avant la fabrication. Il en résulte une
diminution du nombre de prototypes.
Expliquer le montage de votre produit
sur site n'est pas forcément une chose
simple. La formation sur le montage de
votre produit par vos prestataires est
souvent longue et fait appel à des spécialis-
tes.
Avec 3DVIA Composer, réalisez des notices
de montages claires, compréhensibles et
utilisez toute la puissance des technologies
multimédia pour les diffuser de manière
simple et rapide.
ALUROY
ATPE
BRODU
CHAMBON - GAUTHIER
CISM SA
CROISEE DS
DAVID CHARLES SAS
DOITRAND SERVICE
ECILA
ELIOT ET COMPAGNIE
ETS HENRI PEIGNEN
FERMETURES DELLA VECCHIA
FICHET SERRURERIE BATIMENT
FRANCE FERMETURES
HENRI PEYRICHOU FERMETURES
JANNEAU MENUISERIE
KH FRANCE
KOLYS
KSM PRODUCTION
LAPERCHE
MALERBA
MENUISERIE BLANC
METALLERIE VILLEMIN
MINCO
NERGECO
NOVOFERM
PORTALP INTERNATIONAL
PROFALUX
SPENLE
STREMLER
TSCHOEPPE
VACHETTE
VOLPRO SARL
PROBLÉMATIQUES

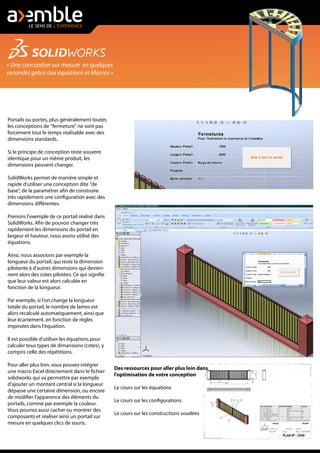

3. « Une conception sur mesure en quelques
secondes grâce aux équations et Macros »
Portails ou portes, plus généralement toutes
les conceptions de "fermeture" ne sont pas
forcément tout le temps réalisable avec des
dimensions standards.
Si le principe de conception reste souvent
identique pour un même produit, les
dimensions peuvent changer.
SolidWorks permet de manière simple et
rapide d'utiliser une conception dite "de
base", de la paramétrer afin de construire
très rapidement une configuration avec des
dimensions différentes.
Prenons l'exemple de ce portail réalisé dans
SolidWorks. Afin de pouvoir changer très
rapidement les dimensions du portail en
largeur et hauteur, nous avons utilisé des
équations.
Ainsi, nous associons par exemple la
longueur du portail, qui reste la dimension
pilotante à d'autres dimensions qui devien-
nent alors des cotes pilotées. Ce qui signifie
que leur valeur est alors calculée en
fonction de la longueur.
Par exemple, si l'on change la longueur
totale du portail, le nombre de lames est
alors recalculé automatiquement, ainsi que
leur écartement, en fonction de règles
imposées dans l'équation.
Il est possible d'utiliser les équations pour
calculer tous types de dimansions (cotes), y
compris celle des répétitions.
Pour aller plus loin, vous pouvez intégrer
une macro Excel directement dans le fichier
solidworks qui va permettre par exemple
d'ajouter un montant central si la longueur
dépasse une certaine dimension, ou encore
de modifier l'apparence des éléments du
portails, comme par exemple la couleur.
Vous pourrez aussi cacher ou montrer des
composants et réaliser ainsi un portail sur
mesure en quelques clics de souris.
Des ressources pour aller plus loin dans
l'optimisation de votre conception
Le cours sur les équations
Le cours sur les configurations
Le cours sur les constructions soudées

4. « Limiter le nombre de prototypes en simulant le
comportement de votre portail»
Un portail industriel autoportant est une
des solutions pour fermer les entrées des
entreprises, des terrains, des halles de
stockage et des parkings. Grâce à sa
structure solide, elle permet de fermer les
entrées très larges - jusqu'à 12 mètres et, en
mettant bout à bout deux vantaux, cette
largeur peut aller jusqu'à 24 mètres.
Une structure autoportante signifie que le
vantail du portail ne demande pas d'être
soutenu - il est suspendu en porte-à-faux
au-dessus du passage. Une telle solution
assure le fonctionnement sans problème du
portail quelle que soit la saison et les
conditions climatiques (problématiques de
dilatation). Le mouvement du vantail n'est
nullement gêné - même quand le sol est
couvert de neige, de glace, de sable ou de
feuilles mortes.
En contrepartie les efforts engendrés par le
porte-à-faux sont importants et doivent être
pris en compte tôt dans la phase de concep-
tion pour assurer une bonne rigidité et
durée de vie.
L'utilisation de la simulation numérique
dans la phase de la conception permet de
se rendre compte du comportement du
produit avant la fabrication du prototype.
Un projet de portail industriel coulissant
peut ainsi être mené à bien avec l'usage de
la simulation informatique basée sur la
méthode des éléments finis. Il est ainsi
possible de limiter le nombre de prototypes
en connaissant les performances d’un
portail avant sa fabrication.
Voici un exemple de portail soumis à la
gravité dans une position fermé à 90%.
On peut vérifier virtuellement le déplace-
ment au bout du portail à cause de son
propre poids, ainsi que les niveaux de
contraintes auxquels sont soumis chacun
des barreaux ou le système de guidage, et
ainsi vérifier le coefficient de sécurité de
l’ensemble.

5. « Des notices de montage interactives et simples
à comprendre »
Si certains systèmes de fermetures sont
simples à mettre en place in situ, pour
certains produits de fermetures, le montage
sur place peut s'avérer compliqué si le
produit n'est pas livré déjà monté.
3DVIA Composer est l'outil idéal pour créer
vos notices de montage. Très simple
d'utilisation, vous créez les différentes vues
clés de votre porte, de votre portail, ou plus
généralement de votre système de
fermeture. Vous réunissez ensuite ces vues
dans un même document, avec la
nomenclature.
Lorsqu'une étape comporte une opération
de montage délicate qui doit faire l'objet
d'une attention particulière, vous utilisez
alors des outils de marquage qui donnent
de précieuses indications afin d'assurer un
montage dans les règles de l'art.
D'autres outils comme les "chemins"
permettent de montrer l'assemblage d'une
pièce dans une autre alors même qu'elle
sont affichées en vue éclatée.
Vous pouvez aussi ajouter à vos différentes
vues des annotations telles que des
étiquettes, ou tous autres éléments qui
permettent d'enrichir la compréhension de
la notice de montage.
Enfin, vous finalisez la notice de montage de
votre système de fermeture pour la diffuser
sur de nombreux supports. Elle peut être
imprimée sur du papier, ou diffusée sur un
support multimédia, avec pour ce dernier
choix, des interactions possibles sur la
notice (comme par exemple, cliquer sur une
pièce dans la nomenclature pour la mettre
en surbrillance dans la vue).
Vous pouvez réaliser un film des étapes du
montage, ou insérer des vues 3D dans une
page Internet avec une nomenclature
interactive, créer des fichiers exécutable qui
incorporent une visionneuse, ou encore
décliner la notice de montage au format
PDF.
Dans cette illustration, nous avons utilisé des annotations ainsi que l'outil de grossissement pour attirer
l'attention sur le montage des montants.

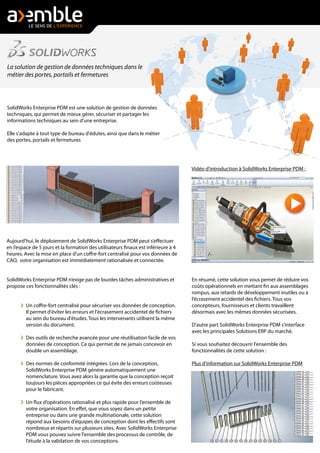

6. Aujourd'hui, le déploiement de SolidWorks Enterprise PDM peut s’effectuer
en l’espace de 5 jours et la formation des utilisateurs finaux est inférieure à 4
heures. Avec la mise en place d'un coffre-fort centralisé pour vos données de
CAO, votre organisation est immédiatement rationalisée et connectée.
SolidWorks Enterprise PDM n’exige pas de lourdes tâches administratives et
propose ces fonctionnalités clés :
Un coffre-fort centralisé pour sécuriser vos données de conception.
Il permet d'éviter les erreurs et l'écrasement accidentel de fichiers
au sein du bureau d'études. Tous les intervenants utilisent la même
version du document.
Des outils de recherche avancée pour une réutilisation facile de vos
données de conception. Ce qui permet de ne jamais concevoir en
double un assemblage.
Des normes de conformité intégrées. Lors de la conception,
SolidWorks Enterprise PDM génére automatiquement une
nomenclature. Vous avez alors la garantie que la conception reçoit
toujours les pièces appropriées ce qui évite des erreurs coûteuses
pour le fabricant.
Un flux d’opérations rationalisé et plus rapide pour l’ensemble de
votre organisation. En effet, que vous soyez dans un petite
entreprise ou dans une grande multinationale, cette solution
répond aux besoins d'équipes de conception dont les effectifs sont
nombreux et répartis sur plusieurs sites. Avec SolidWorks Enterprise
PDM vous pouvez suivre l'ensemble des processus de contrôle, de
l'étude à la validation de vos conceptions.
La solution de gestion de données techniques dans le
métier des portes, portails et fermetures
SolidWorks Enterprise PDM est une solution de gestion de données
techniques, qui permet de mieux gérer, sécuriser et partager les
informations techniques au sein d'une entreprise.
Elle s'adapte à tout type de bureau d'édutes, ainsi que dans le métier
des portes, portails et fermetures
Vidéo d'introduction à SolidWorks Enterprise PDM :
En résumé, cette solution vous pemet de réduire vos
coûts opérationnels en mettant fin aux assemblages
rompus, aux retards de développement inutiles ou à
l’écrasement accidentel des fichiers. Tous vos
concepteurs, fournisseurs et clients travaillent
désormais avec les mêmes données sécurisées.
D'autre part SolidWorks Enterprise PDM s'interface
avec les principales Solutions ERP du marché.
Si vous souhaitez découvrir l'ensemble des
fonctionnalités de cette solution :
Plus d'information sur SolidWorks Enterprise PDM

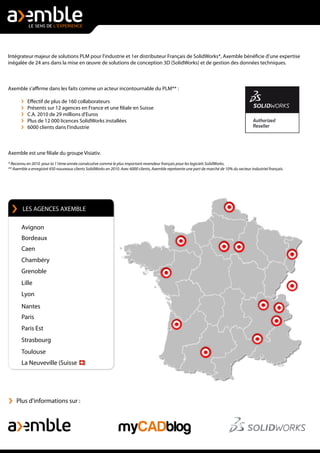

7. Intégrateur majeur de solutions PLM pour l'industrie et 1er distributeur Français de SolidWorks*, Axemble bénéficie d'une expertise
