1. Chaudronnerie

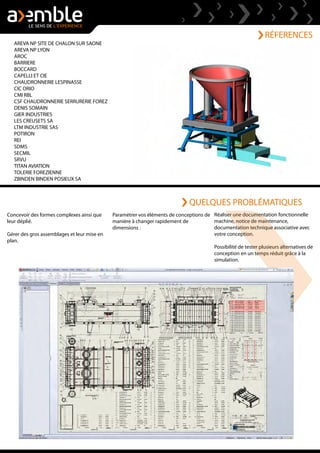

2. RÉFERENCES
Concevoir des formes complexes ainsi que
leur déplié.
Gérer des gros assemblages et leur mise en
plan.
AREVA NP SITE DE CHALON SUR SAONE
AREVA NP LYON
AROC
BARRIERE
BOCCARD
CAPELLI ET CIE
CHAUDRONNERIE LESPINASSE
CIC ORIO
CMI RBL
CSF CHAUDRONNERIE SERRURERIE FOREZ
DENIS SOMAIN
GIER INDUSTRIES
LES CREUSETS SA
LTM INDUSTRIE SAS
POTIRON
REI
SDMS
SECMIL
SRVU
TITAN AVIATION
TOLERIE FOREZIENNE
ZBINDEN BINDEN POSIEUX SA
Réaliser une documentation fonctionnelle
machine, notice de maintenance,
documentation technique associative avec
votre conception.
Possibilité de tester plusieurs alternatives de
conception en un temps réduit grâce à la
simulation.
Paramétrer vos éléments de conceptions de
manière à changer rapidement de
dimensions .
QUELQUES PROBLÉMATIQUES

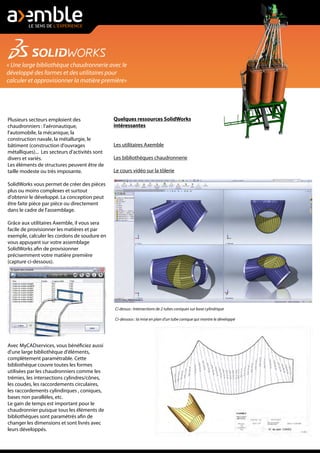

3. « Une large bibliothèque chaudronnerie avec le
développé des formes et des utilitaires pour
calculer et approvisionner la matière première»
Plusieurs secteurs emploient des
chaudronniers : l'aéronautique,
l'automobile, la mécanique, la
construction navale, la métallurgie, le
bâtiment (construction d'ouvrages
métalliques)... Les secteurs d'activités sont
divers et variés.
Les éléments de structures peuvent être de
taille modeste ou très imposante.
SolidWorks vous permet de créer des pièces
plus ou moins complexes et surtout
d'obtenir le développé. La conception peut
être faite pièce par pièce ou directement
dans le cadre de l'assemblage.
Grâce aux utilitaires Axemble, il vous sera
facile de provisionner les matières et par
exemple, calculer les cordons de soudure en
vous appuyant sur votre assemblage
SolidWorks afin de provisionner
précisemment votre matière première
(capture ci-dessous).
Avec MyCADservices, vous bénéficiez aussi
d'une large bibliothèque d'éléments,
complètement paramétrable. Cette
bibliothèque couvre toutes les formes
utilisées par les chaudronniers comme les
trémies, les intersections cylindres/cônes,
les coudes, les raccordements circulaires,
les raccordements cylindirques , coniques,
bases non parallèles, etc.
Le gain de temps est important pour le
chaudronnier puisque tous les éléments de
bibliothèques sont paramétrés afin de
changer les dimensions et sont livrés avec
leurs développés.
Ci dessus : Intersections de 2 tubes coniques sur base cylindrique
Ci-dessous : la mise en plan d'un tube conique qui montre le développé
Quelques ressources SolidWorks
intéressantes
Les utilitaires Axemble
Les bibliothèques chaudronnerie
Le cours vidéo sur la tôlerie

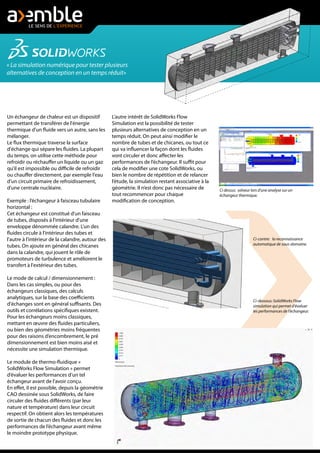

4. « La simulation numérique pour tester plusieurs
alternatives de conception en un temps réduit»
Un échangeur de chaleur est un dispositif
permettant de transférer de l'énergie
thermique d'un fluide vers un autre, sans les
mélanger.
Le flux thermique traverse la surface
d'échange qui sépare les fluides. La plupart
du temps, on utilise cette méthode pour
refroidir ou réchauffer un liquide ou un gaz
qu'il est impossible ou difficile de refroidir
ou chauffer directement, par exemple l'eau
d'un circuit primaire de refroidissement,
d'une centrale nucléaire.
Exemple : l’échangeur à faisceau tubulaire
horizontal :
Cet échangeur est constitué d'un faisceau
de tubes, disposés à l'intérieur d'une
enveloppe dénommée calandre. L'un des
fluides circule à l'intérieur des tubes et
l'autre à l'intérieur de la calandre, autour des
tubes. On ajoute en général des chicanes
dans la calandre, qui jouent le rôle de
promoteurs de turbulence et améliorent le
transfert à l'extérieur des tubes.
Le mode de calcul / dimensionnement :
Dans les cas simples, ou pour des
échangeurs classiques, des calculs
analytiques, sur la base des coefficients
d'échanges sont en général suffisants. Des
outils et corrélations spécifiques existent.
Pour les échangeurs moins classiques,
mettant en œuvre des fluides particuliers,
ou bien des géométries moins fréquentes
pour des raisons d’encombrement, le pré
dimensionnement est bien moins aisé et
nécessite une simulation thermique.
Le module de thermo-fluidique «
SolidWorks Flow Simulation » permet
d’évaluer les performances d’un tel
échangeur avant de l’avoir conçu.
En effet, il est possible, depuis la géométrie
CAO dessinée sous SolidWorks, de faire
circuler des fluides différents (par leur
nature et température) dans leur circuit
respectif. On obtient alors les températures
de sortie de chacun des fluides et donc les
performances de l’échangeur avant même
le moindre prototype physique.
Ci-contre: la reconnaissance
automatique de sous-domaine.
Ci-dessous: SolidWorks Flow
simulation qui permet d'évaluer
les performances de l'échangeur.
Ci dessus: solveur lors d'une analyse sur un
échangeur thermique.
L’autre intérêt de SolidWorks Flow
Simulation est la possibilité de tester
plusieurs alternatives de conception en un
temps réduit. On peut ainsi modifier le
nombre de tubes et de chicanes, ou tout ce
qui va influencer la façon dont les fluides
vont circuler et donc affecter les
performances de l’échangeur. Il suffit pour
cela de modifier une cote SolidWorks, ou
bien le nombre de répétition et de relancer
l’étude, la simulation restant associative à la
géométrie. Il n’est donc pas nécessaire de
tout recommencer pour chaque
modification de conception.

5. « Réalisez vos documentations techniques en parallèle de
la conception 3D, dès le début de la conception»
3DVIA Composer vous aide à réaliser des
documentations techniques simples à
comprendre et à mettre à disposition.
Pour celui qui réalise les documentations
techniques il n'est pas nécessaire d'avoir
SolidWorks d'installé sur le poste.
Néanmoins, les mises à jour entre
SolidWorks et 3DVia Composer restent
pourtant simples et l'associativité préservée.
Cela permet de pouvoir commencer les
rédactions de votre documentation en
même temps que la conception. Si le
chaudronnier, après avoir réalisé une étude
de simulation change un des éléments
parce qu'il a optimisé le rendement d'un
échangeur, alors un simple export depuis
SolidWorks suffira pour que la
documentation dans 3Dvia Composer soit à
jour, et ce, sans perdre le travail de
documentation réalisé.
A l'heure où la documentation technique
est de plus en plus importante et qu'elle
peut devenir un motif de non payement si
elle n'est pas livrée en temps et en heure, le
confort et la flexibilité d'une solution
comme 3DVia Composer sont primordiaux
pour respecter le cahier des charges en tout
point.
Vos documentations peuvent être
multilangues et pour des projets similaires,
elles peuvent être ré-utilisées sans être
obligé de repartir d'une page blanche.
Vous réalisez des notices d'utilisation des
notices de montage ou tous types de
documents nécessaire, rapidement, dans
des présentations soignées, et sur des
médias différents.
Documentation papier et PDF, vidéo, site
Internet (bibliothèques de modèles web),
images hautes résolutions, avec des
nomenclatures interactives, des illustrations
techniques, 3Dvia composer permet d'être
flexible et de produire des documents de
qualité dès le démarrage de la conception.
Ci-dessus : le digger et les différents outils d'annotations dans 3Dvia Composer
Ci-dessous: les outils de réalisations de la documentations regroupés dans un seul menu

6. Aujourd'hui, le déploiement de SolidWorks Enterprise PDM peut s’effectuer
en l’espace de 5 jours et la formation des utilisateurs finaux est inférieure à 4
heures. Avec la mise en place d'un coffre-fort centralisé pour vos données de
CAO, votre organisation est immédiatement rationalisée et connectée.
SolidWorks Enterprise PDM n’exige pas de lourdes tâches administratives et
propose ces fonctionnalités clés :
Un coffre-fort centralisé pour sécuriser vos données de conception.
Il permet d'éviter les erreurs et l'écrasement accidentel de fichiers
au sein du bureau d'études. Tous les intervenants utilisent la même
version du document.
Des outils de recherche avancée pour une réutilisation facile de vos
données de conception. Ce qui permet de ne jamais concevoir en
double un assemblage.
Des normes de conformité intégrées. Lors de la conception,
SolidWorks Enterprise PDM génére automatiquement une
nomenclature. Vous avez alors la garantie que la conception reçoit
toujours les pièces appropriées ce qui évite des erreurs coûteuses
pour le fabricant.
Un flux d’opérations rationalisé et plus rapide pour l’ensemble de
votre organisation. En effet, que vous soyez dans un petite
entreprise ou dans une grande multinationale, cette solution
répond aux besoins d'équipes de conception dont les effectifs sont
nombreux et répartis sur plusieurs sites. Avec SolidWorks Enterprise
PDM vous pouvez suivre l'ensemble des processus de contrôle, de
l'étude à la validation de vos conceptions.
La solution de gestion de données techniques dans le métier de
la chaudronnerie.
SolidWorks Enterprise PDM est une solution de gestion de données
techniques, qui permet de mieux gérer, sécuriser et partager les
informations techniques au sein d'une entreprise.
Elle s'adapte à tout type de bureau d'édutes, ainsi que dans le métier
du chaudronnier.
Vidéo d'introduction à SolidWorks Enterprise PDM :
En résumé, cette solution vous pemet de réduire vos
coûts opérationnels en mettant fin aux assemblages
rompus, aux retards de développement inutiles ou à
l’écrasement accidentel des fichiers. Tous vos
concepteurs, fournisseurs et clients travaillent
désormais avec les mêmes données sécurisées.
D'autre part SolidWorks Enterprise PDM s'interface
avec les principales Solutions ERP du marché.
Si vous souhaitez découvrir l'ensemble des
fonctionnalités de cette solution :
Plus d'information sur SolidWorks Enterprise PDM

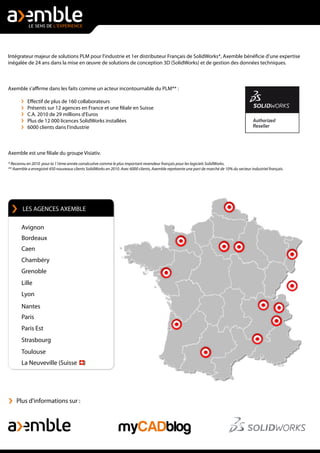

7. Intégrateur majeur de solutions PLM pour l'industrie et 1er distributeur Français de SolidWorks*, Axemble bénéficie d'une expertise
inégalée de 24 ans dans la mise en œuvre de solutions de conception 3D (SolidWorks) et de gestion des données techniques.
Axemble s'affirme dans les faits comme un acteur incontournable du PLM** :
Effectif de plus de 160 collaborateurs
Présents sur 12 agences en France et une filiale en Suisse
C.A. 2010 de 29 millions d'Euros
Plus de 12 000 licences SolidWorks installées
6000 clients dans l'industrie
Axemble est une filiale du groupe Visiativ.
* Reconnu en 2010 pour la 11ème année consécutive comme le plus important revendeur français pour les logiciels SolidWorks.
** Axemble a enregistré 450 nouveaux clients SolidWorks en 2010. Avec 6000 clients, Axemble représente une part de marché de 10% du secteur industriel français.
