1. La détection incendie sans fil ou
par aspiration, ou comment
concilier respect de la législation
incendie et esthétisme?
Marnix STEENBEKE Vincent AGACHE
Technical Operations Manager Sales Manager
mst@sicli.be va@sicli.be
05/10/2009 0 www.sicli.be

2. Un peu de théorie
• But de la détection incendie : découvrir et avertir de la naissance d’un
sinistre
• Types de détection :
– Conventionnelle : identification par boucle
– Analogique : identification par point
• Type de détecteurs de fumée :
– Classiques : optique, ionique, opto-thermique
– Sans fil : optique, ionique, opto-thermique
– Par aspiration :
– Beam (optique linéaire)
aspiration
05/10/2009 1 www.sicli.be

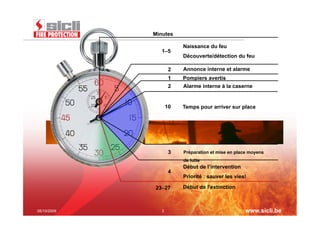

3. Minutes
Naissance du feu
1–5
Découverte/détection du feu
2 Annonce interne et alarme
1 Pompiers avertis
2 Alarme interne à la caserne
10 Temps pour arriver sur place
3 Préparation et mise en place moyens
de lutte
Début de l’intervention
4
Priorité : sauver les vies!
23–27 Début de l’extinction
05/10/2009 2 www.sicli.be

4. Types de détecteurs / types de feu
05/10/2009 3 www.sicli.be

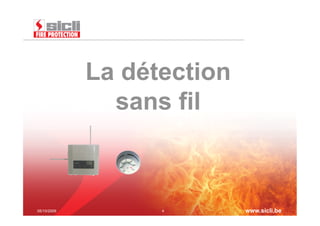

5. La détection
sans fil
05/10/2009 4 www.sicli.be

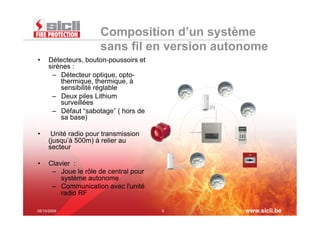

6. Composition d’un système
sans fil en version autonome
• Détecteurs, bouton-poussoirs et
sirènes :
– Détecteur optique, opto-
thermique, thermique, à
sensibilité réglable
– Deux piles Lithium
surveillées
IN
– Défaut “sabotage” ( hors de
sa base)
• Unité radio pour transmission
(jusqu’à 500m) à relier au
secteur
• Clavier : OUT
– Joue le rôle de central pour
système autonome
– Communication avec l'unité
radio RF
05/10/2009 5 www.sicli.be

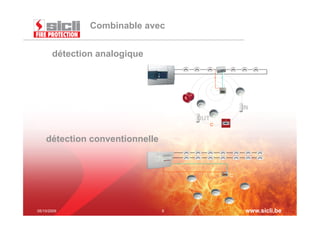

7. Combinable avec
détection analogique
IN
OUT
C
détection conventionnelle
C C
05/10/2009 6 www.sicli.be

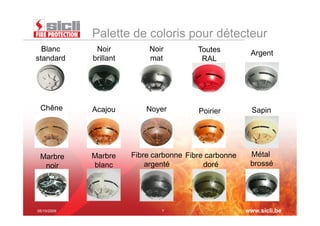

8. Palette de coloris pour détecteur
Blanc Noir Noir Toutes Argent
standard brillant mat RAL
Chêne Acajou Noyer Poirier Sapin
Marbre Marbre Fibre carbonne Fibre carbonne Métal
noir blanc argenté doré brossé
05/10/2009 7 www.sicli.be

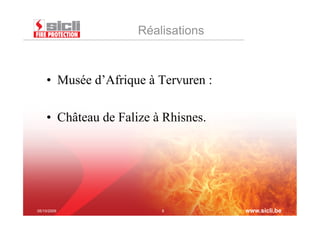

9. Réalisations
• Musée d’Afrique à Tervuren :
• Château de Falize à Rhisnes.
05/10/2009 8 www.sicli.be

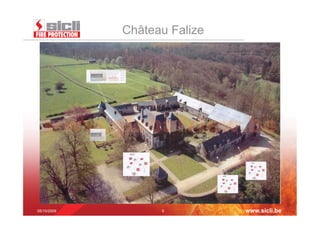

10. Château Falize
05/10/2009 9 www.sicli.be

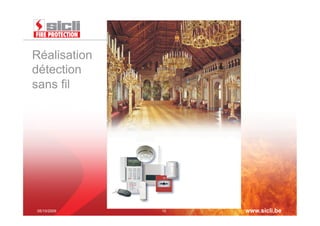

11. Réalisation
détection
sans fil
05/10/2009 10 www.sicli.be

12. La détection par
aspiration
05/10/2009 11 www.sicli.be

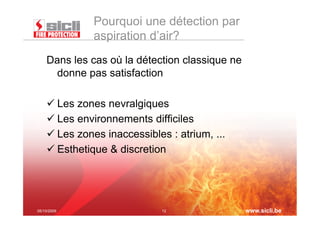

13. Pourquoi une détection par
aspiration d’air?
Dans les cas où la détection classique ne
donne pas satisfaction
 Les zones nevralgiques
 Les environnements difficiles
 Les zones inaccessibles : atrium, ...
 Esthetique & discretion
05/10/2009 12 www.sicli.be

14. Le principe de fonctionnement
Contrôle
Réseau de aspirateur
détecteur débit
prélèvement
Orifices de prélèvement
Feu
L’air ambiant Dérangement
05/10/2009 13 www.sicli.be

15. Ce que permet le système
 Paramétrage de la sensibilité
périodes jour/nuit
week-end et période congés
 Historique des derniers
18000 événements
 Programme AutoLearn®, réglage automatique
de la sensibilité et les seuils d ’alarme
05/10/2009 14 www.sicli.be

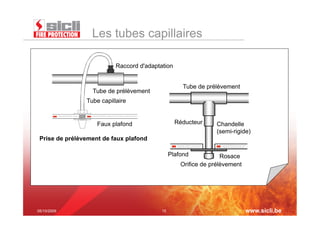

16. Les tubes capillaires
Raccord d'adaptation
Tube de prélèvement
Tube de prélèvement
Tube capillaire
Impossible d'afficher l'image. Impossible d'afficher l'image. Votre ordinateur manque peut-être de
Faux plafond Réducteur Chandelle
(semi-rigide)
Prise de prélèvement de faux plafond
Impossible d'afficher l'image. Votre Impossible d'afficher l'image. Votre
ordinateur manque peut-être de ordinateur manque peut-être de
Plafond Rosace
Orifice de prélèvement
05/10/2009 15 www.sicli.be

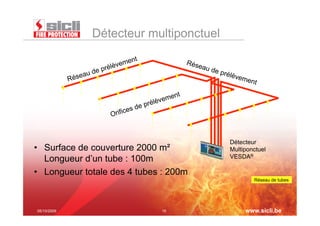

17. Détecteur multiponctuel
e nt Rése
l èvem au d
de pré e pré
Ré seau lève
men
t
ment
lève
sd e pré
ce
Orifi
Détecteur
• Surface de couverture 2000 m² Multiponctuel
Longueur d’un tube : 100m VESDA®
• Longueur totale des 4 tubes : 200m
Réseau de tubes
05/10/2009 16 www.sicli.be

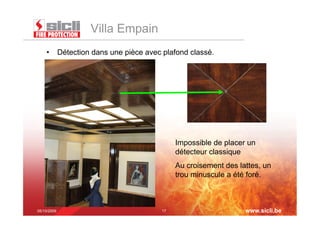

18. Villa Empain
• Détection dans une pièce avec plafond classé.
Impossible de placer un
détecteur classique
Au croisement des lattes, un
trou minuscule a été foré.
05/10/2009 17 www.sicli.be

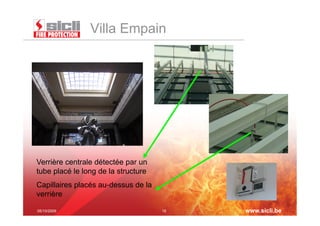

19. Villa Empain
Verrière centrale détectée par un
tube placé le long de la structure
Capillaires placés au-dessus de la
verrière
05/10/2009 18 www.sicli.be

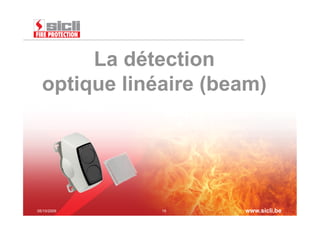

20. La détection
optique linéaire (beam)
05/10/2009 19 www.sicli.be

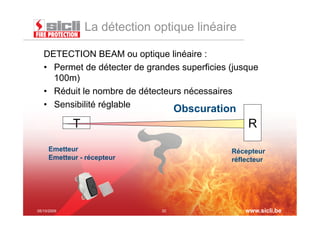

21. La détection optique linéaire
DETECTION BEAM ou optique linéaire :
• Permet de détecter de grandes superficies (jusque
100m)
• Réduit le nombre de détecteurs nécessaires
• Sensibilité réglable
Obscuration
T R
Emetteur Récepteur
Emetteur - récepteur réflecteur
05/10/2009 20 www.sicli.be

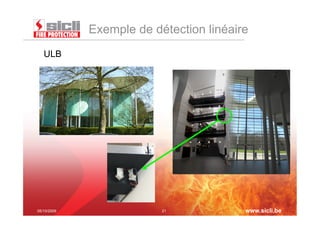

22. Exemple de détection linéaire
ULB
05/10/2009 21 www.sicli.be

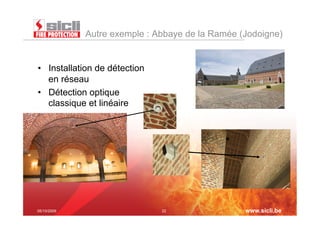

23. Autre exemple : Abbaye de la Ramée (Jodoigne)
• Installation de détection
en réseau
• Détection optique
classique et linéaire
05/10/2009 22 www.sicli.be

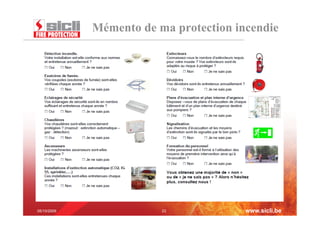

24. Mémento de ma protection incendie
05/10/2009 23 www.sicli.be
