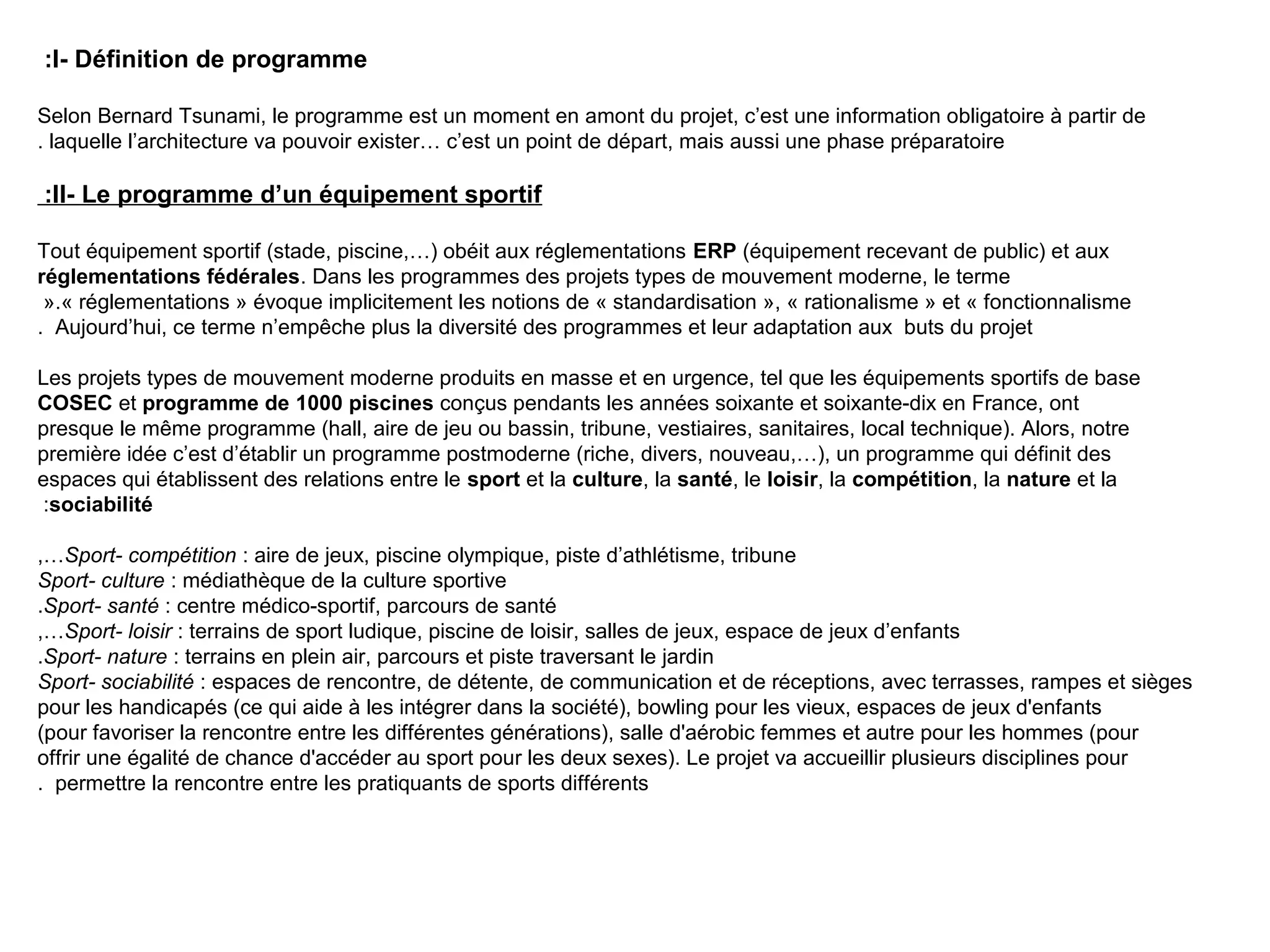

1. I- Définition de programme:
Selon Bernard Tsunami, le programme est un moment en amont du projet, c’est une information obligatoire à partir de
laquelle l’architecture va pouvoir exister… c’est un point de départ, mais aussi une phase préparatoire.
II- Le programme d’un équipement sportif:
Tout équipement sportif (stade, piscine,…) obéit aux réglementations ERP (équipement recevant de public) et aux
réglementations fédérales. Dans les programmes des projets types de mouvement moderne, le terme
« réglementations » évoque implicitement les notions de « standardisation », « rationalisme » et « fonctionnalisme».
Aujourd’hui, ce terme n’empêche plus la diversité des programmes et leur adaptation aux buts du projet.
Les projets types de mouvement moderne produits en masse et en urgence, tel que les équipements sportifs de base
COSEC et programme de 1000 piscines conçus pendants les années soixante et soixante-dix en France, ont
presque le même programme (hall, aire de jeu ou bassin, tribune, vestiaires, sanitaires, local technique). Alors, notre
première idée c’est d’établir un programme postmoderne (riche, divers, nouveau,…), un programme qui définit des
espaces qui établissent des relations entre le sport et la culture, la santé, le loisir, la compétition, la nature et la
sociabilité:
Sport- compétition : aire de jeux, piscine olympique, piste d’athlétisme, tribune,…
Sport- culture : médiathèque de la culture sportive
Sport- santé : centre médico-sportif, parcours de santé.
Sport- loisir : terrains de sport ludique, piscine de loisir, salles de jeux, espace de jeux d’enfants,…
Sport- nature : terrains en plein air, parcours et piste traversant le jardin.
Sport- sociabilité : espaces de rencontre, de détente, de communication et de réceptions, avec terrasses, rampes et sièges
pour les handicapés (ce qui aide à les intégrer dans la société), bowling pour les vieux, espaces de jeux d'enfants
(pour favoriser la rencontre entre les différentes générations), salle d'aérobic femmes et autre pour les hommes (pour
offrir une égalité de chance d'accéder au sport pour les deux sexes). Le projet va accueillir plusieurs disciplines pour
permettre la rencontre entre les pratiquants de sports différents.

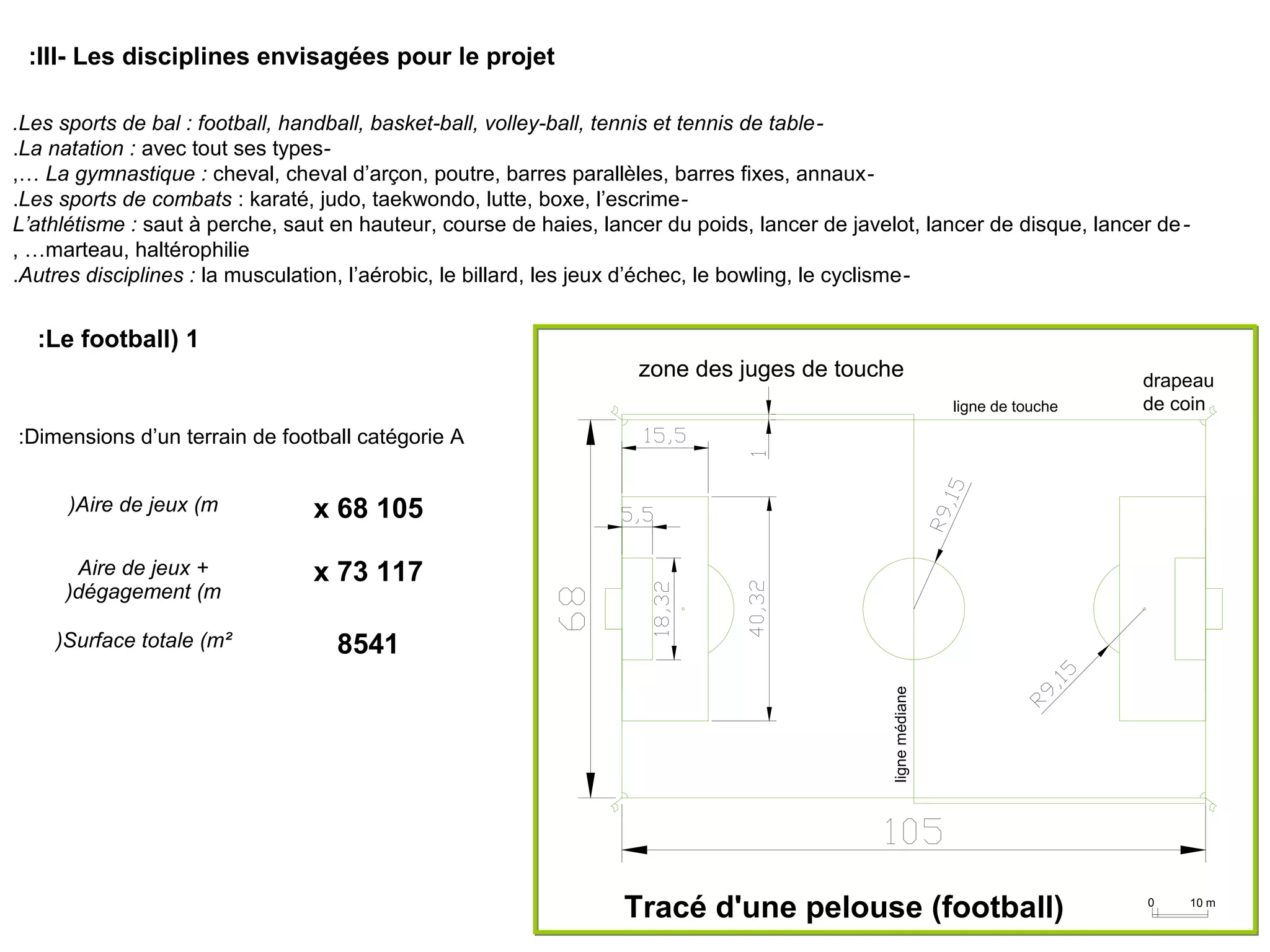

2. 1(Le football:
Aire de jeux (m( 105x 68
Aire de jeux +
dégagement (m(
117x 73
Surface totale (m²( 8541
Dimensions d’un terrain de football catégorie A:
zone des juges de touche drapeau
de coin
lignemédiane
ligne de touche
Tracé d'une pelouse (football( 0 10 m
III- Les disciplines envisagées pour le projet:
-Les sports de bal : football, handball, basket-ball, volley-ball, tennis et tennis de table.
-La natation : avec tout ses types.
-La gymnastique : cheval, cheval d’arçon, poutre, barres parallèles, barres fixes, annaux,…
-Les sports de combats : karaté, judo, taekwondo, lutte, boxe, l’escrime.
-L’athlétisme : saut à perche, saut en hauteur, course de haies, lancer du poids, lancer de javelot, lancer de disque, lancer de
marteau, haltérophilie, …
-Autres disciplines : la musculation, l’aérobic, le billard, les jeux d’échec, le bowling, le cyclisme.

3. 2(Le handball:
Aire de jeux de handball
0 10 m
Aire de jeux (m²( 40x 20
Dégagement (m( 1m au min le long et 2 m au min derrière les lignes de but
Surface totale (m²( 44x22 = 968 m²
Nature de terrain Le sol doit permettre une évolution normale des joueurs, et un rebond régulier des ballons.
Dimensions d’un terrain de handball:

4. 3(Le basket-ball:
Aire de jeux (m ²( 28x 15
Dégagement (m( 2m au min le long et 2 m au min derrière les lignes de but
Surface totale (m²( 32x 17 = 608 m²
Nature de terrain Le sol doit permettre une évolution normale des joueurs, et un rebond régulier des ballons.
Dimensions d’un terrain de basket-ball:
0 10 m
Aire de jeux de basket-ball

5. 4(Le volley-ball:
Aire de jeux (m ²( 18x 9
Dégagement (m( 8m au min le long et 5 m au min en largeur
Surface totale (m²( 34x 19 = 646 m²
Nature de terrain Le sol doit permettre une évolution normale des joueurs, et un rebond régulier des ballons.
Dimensions d’un terrain de volley-ball:
10 m0
Aire de jeux de volley-ball

6. 5(-Tennis:
Plan d’un terrain de tennis
Aire de jeux (m ²( 23.77x10.97
Dégagement (m( 8.115m au min le long et 4.515 m au min en largeur
Surface totale (m²( 34x 17 = 578 m²
Nature de terrain Plane en tout point afin d’assurer un rebond régulier des balles.
Non glissante
Dimensions d’un terrain de tennis:

7. 6(-Tennis de table:
Dimensions de la table (cm( 152.5x 274 cm
Dimension de la salle (m( 6x 12 m au min et 7 x 14 m pour les compétitions internationales
Surface de la salle (m²( 6x 12 = 72 m²
Hauteur de la salle 4m
Dimensions de base pour tennis de table:
plan d'un aire de jeux de tennis de table
1 2 3 4 m0

8. 7(-La natation:
Surface du bassin (m ²( 25x 16.66 = 417 m²
Dégagement (m( m au min le long et m au min en largeur
Surface totale (m²( m²
Hauteur de la salle (m( m
Dimensions d’un bassin d’une piscine olympique type VB (bassin vario pour une zone d’attraction de 40000 à 50000 habitants) :

9. 8(-Gymnastique:
Surface utile nette (m ²( 23x 47.5
Dégagement (m( m au min le long et m au min en largeur
Surface totale (m²( 1390.5m²
Hauteur de la salle (m( 7m
Dimensions d’une salle de gymnastique:

10. 9(-Judo:
Surface utile nette (m ²( 10x 10
Dégagement (m( 2m au min le long et 2 m au min en largeur
Surface totale (m²( 14x 14 = 196 m²
Hauteur de la salle (m( 4m
Dimensions d’une salle de judo:
Surface de combat pour judo
0 4 m321
Podium
Tatami souple et rebondissant

11. 10(-Lutte:
Surface utile nette (m ²( 8x 8
Dégagement (m( 2m au min le long et 2 m au min en largeur
Surface totale (m²( 12x 12 = 144 m²
Hauteur de la salle (m( 4m
Dimensions d’une salle de lutte:
Bande de protection
milieu de la
natte
Tatami souple et rebondissant
Podium
Hauteur de
podium moins de
1.10 m
Surface de combat pour la lutte
0 4 m321

12. 11(-Boxe:
Dimensions du Ring (m( De 4.9 x 4.9 à 6.1 x 6.1 (5.5 x 5.5 le plus courant)
Dégagement (m( 1m au min le long et 1 m au min en largeur
Surface totale (m²( 7.5x 7.5 = 56.25 m² , si le podium est élevé de 91cm à 122 cm
Hauteur de la salle (m( 4m
Dimensions d’une salle de boxe:
Podium
0.91-1.22 m
1 2 3 4 m0
Ring de boxe
Rombourrage

13. 12(-L’escrime:
Surface utile nette (m ²( 6.1x 6.1
Dégagement (m( 0.5m au min le long et 0.5 m au min en largeur
Surface totale (m²( 7.1x 7.1 = 50.41 m²
Hauteur de la salle (m( 4m
Dimensions d’une salle d’escrime:

14. 13(-L’athlétisme:
Surface utile nette (m ²( 6.1x 6.1
Dégagement (m( 0.5m au min le long et 0.5 m au min en largeur
Surface totale (m²( 7.1x 7.1 = 50.41 m²
Hauteur de la salle (m( 4m
Dimensions d’une piste d’athlétisme:

15. 14(-L’haltérophilie:
Surface utile nette (m ²( 4x 4
Dégagement (m( 3m au min le long et 3 m au min en largeur
Surface totale (m²( 10x 10 = 100 m²
Hauteur de la salle (m( 4m
Dimensions d’une salle d’haltérophilie:
Piste en bois
dur (plancher
non élastique)
1 2 3 4 m0
Piste d'althérophilie

16. 14(-Billard:
Dimensions de la table (cm(
Dimensions intérieurs ( surface de jeu) 220 x 110 cm
Dimensions extérieurs 245 x 135 cm
Écartement des tables entre elles (m( 1.70m au minimum
Surface d’une salle équipée de 2 tables 6.35x 7.8 = 50 m²
Exigences La salle doit être très claire
Dimensions de base de billard:
plan d'un aire de jeux de billard
1 2 3 4 m0

17. 15(-Bowling:
Dimensions d’une Piste de bowling
double (m(
25.55x 3.45
Dégagement entre pistes (m( 0.7m ( non imposé) en largeur et 2 m au côté latéral
Surface totale d’une piste double (m²( 27.5x 4.85 = 113.5 m²
Hauteur de la salle (m( 7m
Dimensions d’une salle de bowling:
Piste de bowling double
0 4 m321

18. 16(-Aérobic:
Surface utile nette (m ²(
Dégagement (m(
Surface totale (m²( m²
Hauteur de la salle (m( 4m
Dimensions d’une salle d’aérobic:

19. 17(-Musculation:
Surface utile nette (m ²(
Dégagement (m(
Surface totale (m²( m²
Hauteur de la salle (m( 4m (non imposée)
Dimensions d’une salle de musculation:

20. VI- Programme qualitatif et quantitatif:
Les composants du projet sont:
1-Un stade olympique (50000 places)
2-Une salle omnisport (4500 places)
3-Un centre nautique (avec piscine olympique de 600 places)
4-Un hébergement pour les compétiteurs (100 lits)
5-Un jardin comprit des terrains en plein air
6-Un parking
L’ensemble de ces disciplines est réparti par trois équipements: Équipement Disciplines
Stade olympique
Football
Athlétisme
Tennis de table
Billard
Bowling
Aérobic
musculation
haltérophilie
Salle omnisport
Handball
Basket-ball
Volley-ball
Judo, karaté, taekwondo
Boxe
Lutte
Gymnastique
Escrime
Centre nautique Natation
Natation ludique
Principe de regroupement:
Les salles accueillant les disciplines pratiquées sans spectateurs
(aérobic, musculation, billard,…) sont projetées sous la tribune de
stade.
L’entraînement des sports de combat se déroule dans des salle
spécialisée. Mais les compétions (avec spectateurs) se font dans
la salle principale (garnie de tribune).
Principe de regroupement:
Les salles accueillant les disciplines pratiquées sans spectateurs
(aérobic, musculation, billard,…) sont projetées sous la tribune de
stade.
L’entraînement des sports de combat se déroule dans des salle
spécialisée. Mais les compétions (avec spectateurs) se font dans
la salle principale (garnie de tribune).
Stade olympique Salle omnisport Centre nautique

21. Cité des sports
Stade olympique Salle omnisport Centre nautique hébergement parkingjardin
-Entité sportifs
-Entité public
-Entité VIP
-Entité journalistes
-Entité personnel
-Entité
administration
-Entité médicale et
paramédicale
-Entité culturelle
-Entité loisir
-Salle de billard
-Salle de bowling
-Salle d’aérobic
-Salle de
musculation
-Salle d’haltérophilie
-Entité des
sportifs
-Entité public
-Entité VIP et
journalistes
-Entité personnel
-Infirmerie
-Cafétéria
-Entité
gymnastique
-Entité sports de
combat
-Entité technique
-Bassin olympique
-Bassin de plongeon
-Bassin de loisir
-Bassin à vague
-Bassin des plantes
aquatiques
-Local de maître
nageur
-Infirmerie
-Tribune pour le
public
-Tribune pour
journalistes
-Tribune officielle
-Cafétéria
-Locaux techniques
-Vestiaires et
sanitaires
-Sauna publique
-Coin beauté
-Chambres
-Restaurant et
cuisine
-Foyer
-Administration
-Locaux
techniques
-Court de tennis
-Piste de vélo
-Parcours de
santé
-Terrain de jeux
d’enfants
-Espaces verts
-Pour
sportifs
-Pour VIP
-Pour
personnel
-Pour public

22. VI-1( Programme du stade olympique 50000 places:
Le stade olympique est un terrain conçu pour la pratique de football et d’athlétisme,
garni de tribune pour les spectateur et comprit une piste d’athlétisme.
8000H 20000H 40000H 80000H 300000H (Habitants)
2000à 5000 places 5000à 8000 places 8000à 15000 places 15000à 25000 places 25000à 50000 places
Capacité d’un stade en fonction de l’importance numérique de la population desservie
La capacité d’un stade est considérée « correctement
définie » lorsque celui-ci a la chance d’être rempli
totalement, au moins, dix fois par an, et que son taux de
remplissage moyen s’avère supérieur à 50%.
Conclusion:
La capacité choisie de stade de notre projet est « 50000
places » vue qu’il va rayonner à l’échelle national.
Conclusion:
La capacité choisie de stade de notre projet est « 50000
places » vue qu’il va rayonner à l’échelle national.
2 places pour les
handicapés chaque 50
spectateurs
Dimensionnement des gradins
S = 0.4 m²
S = 1m²

23. A- Entité pour public:
C’est l’ensemble des espaces accessibles par le public. Elle comprit:
Tribunes du public ……. …………………………….. 19980 m²
Tribunes des handicapés (600 places) ……………… 600 m²
10Buvettes (4 m²) …………………………………... 40 m²
Sanitaires………………………………………….
(1toilette pour 100 spectateurs, dont 40% WC femmes, 20% WC hommes et 40% urinoirs)
Boutiques vente articles et habillement de sport et divers
Pharmacie vente de produits tonifiants et amaigrissants ……. 50 m²
B- L’entité réservée aux sportifs:
C’est l’ensemble des espaces recevant des compétiteurs, et séparés de ceux de public.
Elle comprit:
Hall d’accueil………………………………………………………………………
Vestiaires………………………………………………………………………… 2*20 m
Sanitaires (douches+WC) ……………………………………………………
salle d’échauffement……………………………………………… 200m
Hall d’accès au stade………………………………………………………….
Pelouse…………………………………………………………………………… 7140 M
Piste d’athlétisme………………………………………………………………….. 2870 M

24. C- L’entité réservée aux arbitres:
Elle comprit:
Vestiaires arbitres et juges………………………………………………….. 10
Douches…………………………………………………………………………….. 10 M
Sanitaires………………………………………………………………………….. 8M
Salle de jury…………………………………………………………………… 25 M
Salle de réunion…………………………………………………………….. 25M
D- Entité pour VIP:
L'entité VIP (very important persons) est réservée pour les personnalités de marque.
L’accès vers cette entité luxueuse doit être séparé de celui de public. Les loges et les
salons VIP ont un rôle économique important, au Stade de France par exemple, ils
produisent 48% de la recette totale. Cette entité comprit:
Tribune présidentielle…………………………………………………. 90
Salon présidentiel………………………………………………………. 30
Tribune officielle……………………………………………………….. 500
Salon VIP………………………………………………………………….. 30
Loges VIP………………………………………………………………….. 650
Restaurant……………………………………………………………….. 100
Sanitaires………………………………………………………………….

25. E- Entité médicale et paramédicale:
Elle comprend un centre médico-sportif, un centre de soin et une unité de
récupération.
Elles apportent aux sportifs les services suivant:
*Dans le cadre d'un centre médico-sportif:
-suivi médical de l'entraînement et de compétition;
-évaluation des aptitudes physiques;
-prévention et sensibilisation contre le dopage.
*Dans le cadre d'un centre de soin:
-diagnostique et prescription de traitement;
-soins et secourisme.
*Localisation:
De préférence à proximité immédiate des installations sportives les plus
fréquentées; pour réduire les déplacements des sportifs vers le CMS, ou les
médecins et les infirmiers vers le terrain (notamment en cas d'urgence) et ainsi pour
facilité le contrôle médical de l'entraînement.
E1- Programme de centre de soin:
-Infirmerie ……………………………………………………………………. 20m²
Équipée d'un bureau, table d'examen, évier et réfrigérateur.
-Réserve de médicament …………………………………………………….. 5 m²

26. E2- Programme de centre médico-sportif (CMS):
Salle d'attente (pour des vingtaines de sportifs). ……………………………. .25 à 30 m²-
-Sanitaires (2wc) ………………………………………………………………… 5 m²
Secrétariat ……………………………………………………………………….. 15 à 20 m²-
Équipée d'un bureau, vaste rangement des dossiers et archives, pharmacie d'urgence, évier et réfrigérateur.
-Salle de mensuration ………………………………………………………… 10 m²
Bureau de médecin ………………………………………………………... .. 20 à 25 m²
-Salle d'exploitation fonctionnelle ……………………………………………. 35 m² au minimum
Équipée d'un ergomètre (vélo ou tapis roulant), électrocardiographie, appareil de mesure des gaz expirés et
nécessaires pour la réanimation,…etc.
-Laboratoire …………………………………………………………………… 15 m²
Équipé d'un ph-mètre, réfrigérateur, évier avec paillasses,…etc.
-Vestiaires avec douches …………………………………………………… 6 à 10 m²
-Salle antidopage (pouvant accueillir 4 personnes) ……………………… 15 à 20 m²
Équipée d'un évier et 2 réfrigérateurs.
Salle d'exploitation fonctionnelle:
C'est une salle équipée des appareils qui
créent des milieux de compétition artificiels pour
analyser, mesurer et enregistrer les gestes;
pour:
-le perfectionnement des gestes et positions
lors des compétitions,
-la fabrication des équipements, chaussures et
matière des vêtements sportifs,
-la conception des appareils d'entraînement.
Le plancher de cette salle doit supporter une
charge de l'ordre de 400kg/ m².
Salle d'exploitation fonctionnelle:
C'est une salle équipée des appareils qui
créent des milieux de compétition artificiels pour
analyser, mesurer et enregistrer les gestes;
pour:
-le perfectionnement des gestes et positions
lors des compétitions,
-la fabrication des équipements, chaussures et
matière des vêtements sportifs,
-la conception des appareils d'entraînement.
Le plancher de cette salle doit supporter une
charge de l'ordre de 400kg/ m².

27. E3- Programme de l'unité de récupération:
-Service kinésithérapie: elle comprit:
-bureau …………………………………………………………… 15 m²
-boxes …………………………………………………………… 30 m²
Équipés des lampes à infrarouge, matériels de physiothérapie (ultrasons, ondes courtes,ionisation).
-salle de massage …………………………………………………... 25 m²
Équipée de 3 tables (4.5 à 8 m² pour chaque table).
-salle de rééducation ……………………………………………….. 25 m²
Équipé d'une table de massage et appareils de rééducation et musculation.
-Service presso thérapie ………………………………………………. 25 m²
Équipé des appareils produisant la pression et la dépression, une table de massage et un lit de repos.
-Service hydrothérapie ………………………………………………… 30 m²
Équipé des bains de différentes températures, bains chaud avec jet d'eau ou d'air sous pression et spas.
-Bains à vapeur sèche (sauna) et humide (hammam), douches froides et jet d'eau à forte
pression………………………………………………………………….. 60 m²
Les bains à vapeur doivent être suivis d'une période de repos de 20 à 40 minutes dans des salles de
repos…………………………………………………………………….. 15 m²
-Isolation sensorielle …………………………………………………… 20 m²
Équipé de 3 caissons de 2x1x1m remplis d'eau d'une grande densité permettant au corps de flotter.
-Vestiaires ……………………………………………………………... 15 m²

28. F- Entité administration:
L’administration contient les différents bureaux du personnel. Elle assure le fonctionnement et la gestion
des différentes entités. Elle comprit:
Salle d’attente
Bureau de directeur général
Bureau secrétaire
Salle de réunion
Salle de conférence
Bureau de l’assistant à la direction
Billetterie
Comptabilité
Direction technique
Gestion des compétitions
Gestion du bâtiment
Sanitaires
Direction commerciale
G- Entité pour le personnel:
Cette entité a pour but le bon fonctionnement des équipements (électricité, chauffage, …). Elle
comprit:
Régie éclairage
Régie affichage
Local technique
Atelier de maintenance
Stockage maintenance
Vestiaires
Sanitaires
Traiteur
Local technique de climatisation 50
Chaufferie 100
2bâches à eau 145
Poste transformateur 10
Groupe électrogène 10m
Stockage traiteur
Aire de livraison

29. I- Entité pour la sécurité:
Salle de contrôle
Salle de police
Salle de personnes
interpellées
Vestiaires
Parking police
Sécurité interne
Parking sécurité interne
Sécurité incendie
Sanitaires
H- Entité pour journalistes:
C’est une entité indispensable pour un équipement accueillant des compétions
à l’échelle nationale et même internationale. Elle comprit:
Tribunes journalistes
Salle de commentateurs
Cabinet de reporter
Cabinet de speaker (1.8 x 2m) ………………………………………….. 3.6 m²
Sanitaires
Service média:
Espace photographe
Service administratif média
Studio interview
Position camera
Sanitaires
Espaces techniques médias:
Local télécommunication
Local radio diffuseur
Local technique

30. répartition parallele des tables
S = 5.32 m Pour 4 personnes S = 3.31 m Pour 4 personnes
répartition diagonale des tables répartition des tables rondes
S = 3.31 m Pour 4 personnes
Réserve et
chambre froide
W.C
W.C
Entrée
Cuisine
Livraison et
escalier
Serveur
Pause
emballages
vides
Comptoire
Entrée
Salle clients
Schéma de fonctionnement d'un restaurant
J1- Restaurant et cafétéria:
J- Entité détente, rencontre et loisir:
cette entité est pour but d’établir une relation entre le sport, le loisir et même la sociabilité. Elle comprit:
Restaurant …………………..... 500 m²
Cafétéria ………………………. 250 m²
Salle de jeux ……...……………. 100
Salle de sport virtuel …………. 100
Un restaurant dans un équipement sportif a un
rôle social et économique important. Il forme un
espace, non seulement, de consommation mais
aussi de rencontre et de sociabilité. Il peut
même servir comme espace pour réceptions.
Pour un restaurant accueillent 200 couverts, la
salle doit avoir au moins 270 m². la surface de
la cuisine a environ 200 m².
Un restaurant dans un équipement sportif a un
rôle social et économique important. Il forme un
espace, non seulement, de consommation mais
aussi de rencontre et de sociabilité. Il peut
même servir comme espace pour réceptions.
Pour un restaurant accueillent 200 couverts, la
salle doit avoir au moins 270 m². la surface de
la cuisine a environ 200 m².

31. J2- Salle de jeux et salle de sport virtuel:
Le sport virtuel est un système de simulation informatique qui permet de
transmettre à l'utilisateur les images, les sons et les sensations tactiles d'un
environnement réel ou imaginaire dans lequel il peut se déplacer et réagir.
La salle de jeux est un espace aménagé spécialement pour la pratique des activités
de loisir, tels que: les jeux vidéo, jeux de cartes,…etc.
K- Entité activités culturelles:
Ce sont des espaces qui établissent la relation « sport- culture ». Elle comprit:
-Médiathèque sportive
-Musée des sports
-Anphithèatre (150 places) …………………………………... 240 m²
avec 2 salles de préparation des artistes ……………………………… 2 x 20m²
et une salle de répétition …………………………………………………… 50 m²

32. K1- médiathèque sportive:
C’est un centre de ressource et d’information tant pour l’enseignement, la culture sportive, la formation continue ou pour le loisir.
La médiathèque mis à la disposition de ses utilisateurs des documents écrits, sonores, visuels ou informatiques. Les utilisateurs
sont des sportifs, des étudiants et autres.
Elle comprend:
-bureau d’information et de prêt ……………………………………………. 10 à 20 m²
-archive (stockage des livres, cassettes et CD) …………………………… 25 m²
-salle de lecture (pour 160 utilisateurs) ……………………………………… 80 m²
-sièges d’écoute (pour 10 utilisateurs) ………………………………………. 20 m²
-journaux et revues …………………………………………………………... 15 m²
-photocopieuse …………………………………………………………… 6 m²
-cyberespace (pour 10 utilisateurs) ………………………………………… 30 m²
-salle de projection (pour 40 utilisateurs) ………………………………….. 100 m²
-sanitaires (2WC femmes et 2WC hommes) ……………………………… 10 m²
k2- Musée des sports:
C’est un lieu où sont conservées ou exposées des collections, concernant le sport, à valeur importante. Ainsi que des statuettes
représentants les sports, des fausses coupes de mandes,…etc. Le musée comprit:
-exposition permanente
-exposition temporaire
-exposition virtuelle
-photothèque ………………………………………………………………… 60 m²
-magasin ……………………………………………………………………. 50 m²
-bureau ……………………………………………………………………. 20 m²
-sanitaires (2WC femmes et 2WC hommes) ……………………………. 10 m²

33. L- Entité pour d’autres disciplines:
Le stade de notre projet n’accueille pas uniquement les compétition de football et
d’athlétisme, mais aussi d’autres disciplines:
2salles d’aérobic
2salles de musculation
Salle d’haltérophilie ……………………….. 100 m²
Avec un espace de rangement (10 x 5)
Salle de billard ………………………………………………… 50 m²
Salle de jeu d’échec………………………………………………
Salle de bowling ………………………………………………… 124 m²

34. VI-1) Programme de la salle omnisport ( 4500 places):
Une salle omnisport est un équipement polyvalent conçu pour la pratique de plusieurs
disciplines, garni de tribune pour les spectateur et comprit une aire de jeux multifonctionnelle.
8000h 20000H 40000H 80000H 300000H (Habitants)
places
Capacité d’un stade en fonction de l’importance numérique de la population desservie
La capacité d’un stade est considérée « correctement
définie » lorsque celui-ci a la chance d’être rempli
totalement, au moins, dix fois par an, et que son taux de
remplissage moyen s’avère supérieur à 50%.
Conclusion:
Conclusion:

35. Entité réservée aux sportifs :
Aire de jeux 44*22 + Bande de sécurité de 5m
Salle d’échauffement 100m
2 blocs vestiaires 2*50m
Vestiaires pour arbitres
Sanitaires (WC, douches et lavabos)
Infirmerie
Hall
Entité pour le public :
Tribunes 4500 places 2500m
Sanitaires (45 WC + lavabos )
2 WC pour 100 personnes dont 40% femmes, 40 % hommes et 20 % urinoirs
Kiosque avec buvettes 8 à 12 m²
Dépôt de kiosque 10 à 12 m²
Cafétéria 100 m²
Entité pour journalistes et VIP:
Salon VIP
Tribunes officielles (30 places)
Tribunes pour journalistes (20 places) 70m
Salle de commentateurs 50m
Centre de presse 50m
Cabine de speaker (1.8 x 2 m) 3.2 m²
Cabine de reporter
Sanitaires

36. Entité pour personnel :
Cabinet de suivie des compétitions 15
Bureau de gestion 20
Bureau de maintenance 20
Salle d’attente et réception 100
Sanitaires 20
Sécurité de la salle 30
Local moniteurs 100
Entité locaux annexes :
Guichets 30
Poste de sécurité 30
Dépôt 300
Locaux techniques 50
Entité de gymnastique:
Aire de jeux
Dépôt
Vestiaires et sanitaires
Bureau de moniteur
Entité des sports de combat:
Salle de judo- karaté- tækwondo
Salle de la lutte
Salle de la boxe
Salle d’escrime
Vestiaire et sanitaires
Dépôt
6bureaux des moniteurs

37. Il est d’une capacité de 50 chambres doubles (2 lits dans chacune)
soient partagées en deux pavillons:
-un pavillon pour les garçons comprit 28 chambres+ 2 chambres
pour les handicapés.
-un autre pavillon pour les filles comprit 20 chambres.
Chaque chambre comprit un bloc sanitaire (douche + WC) et un
balcon. Les unités d’hébergement doivent favoriser la sociabilité et
la rencontre tout en respectant l’intimité. L’atmosphère générale doit
faciliter l’appropriation de l’espace.
Les chambres des handicapés doivent être dimensionnées selon les
normes, tout en évitant les inégalités trop marquées.
Il est d’une capacité de 50 chambres doubles (2 lits dans chacune)
soient partagées en deux pavillons:
-un pavillon pour les garçons comprit 28 chambres+ 2 chambres
pour les handicapés.
-un autre pavillon pour les filles comprit 20 chambres.
Chaque chambre comprit un bloc sanitaire (douche + WC) et un
balcon. Les unités d’hébergement doivent favoriser la sociabilité et
la rencontre tout en respectant l’intimité. L’atmosphère générale doit
faciliter l’appropriation de l’espace.
Les chambres des handicapés doivent être dimensionnées selon les
normes, tout en évitant les inégalités trop marquées.
VI-4) Programme des pavillons d’hébergement pour les compétiteurs (100 lits):
Récapitulation:
50chambres de 25 m² ……………………………………………………………………………………. 1250 m²
2lingeries …………………………………………………………………………………………………….. 50 m²
Cuisine ……………………………………………………………………………………………………… 50 m²
Salle à manger …………………………………………………………………………………………….. 100 m²
2foyer ………………………………………………………………………………………………………. 160 m²
2bureaux des chefs de service d’hébergement ……………………………………………………….. 40 m²
2réceptions ………………………………………………………………………………………………... 40 m²

38. VI-5) Programme du jardin et terrains en plein air:
*Le lieu de pratique physique intense doit être accompagné d’un vaste
espace vert (purifiant d’air). Le jardin d’un équipement sportif met
l’accent sur la relation « sport- santé- nature ». Le jardin de notre projet
sera caractérisé par:
la hiérarchie des parcours;l’unité d’ensemble par une logique
géométrique:(le jardin et les éléments du projet forment une structure);
des points signifiants qui identifient le lieu (jet d’eau, mobiliers, placettes,
…); la mise en scène du projet; paysage dynamique et diversifié.
Le jardin forme un cadre naturel, un support visuel dans lequel sont
sertis des terrains aux formes artificiels (court de tennis et terrain de jeux
d’enfants) et sont serpentés des parcours de santé et des pistes de vélo.
A- Parcours de santé:
*Définition:
Le parcours de santé aussi appelé
parcours sportif, parcours d'endurance
ou circuit rustique d'activités physiques
aménagées CRAPA se présente comme
un circuit, dans un cadre naturel, le long
duquel sont implantés des obstacles et
des agrès regroupés sous forme
d'ateliers. Chaque atelier est signalé par
un panneau indiquant: course, marche,
saut, assouplissement,…etc. Il est
destiné à un public de tous ages.
A- Parcours de santé:
*Définition:
Le parcours de santé aussi appelé
parcours sportif, parcours d'endurance
ou circuit rustique d'activités physiques
aménagées CRAPA se présente comme
un circuit, dans un cadre naturel, le long
duquel sont implantés des obstacles et
des agrès regroupés sous forme
d'ateliers. Chaque atelier est signalé par
un panneau indiquant: course, marche,
saut, assouplissement,…etc. Il est
destiné à un public de tous ages.

39. B- piste de vélos:
Dimensions de la piste Longueur: variable: 200 m, 250 m, 333.33 m, …
largeur: 6 à 9 m et peut être 5 m
Surface Plane et non glissante
orientation De préférence Nord- Sud pour limiter l’éblouissement des cyclistes.
Les pistes de vélos doivent être protégées
contre le vent et l’ensoleillement par les
arbres,par exemple. Elles sont équipées d’un
chronométreur, compteur de tours, lampes de
signalisation et d’éclairage.
L’espace central peut être aménagé en
pelouse, jet d’eau ou en aire d’entraînement.
Les pistes de vélos doivent être protégées
contre le vent et l’ensoleillement par les
arbres,par exemple. Elles sont équipées d’un
chronométreur, compteur de tours, lampes de
signalisation et d’éclairage.
L’espace central peut être aménagé en
pelouse, jet d’eau ou en aire d’entraînement.

40. C- Terrain de jeu d’enfant:
Les expériences acquises par le jeu sont des apports fondamentaux dans le développement physique et psychique de
l’enfant. Les aires de jeux doivent être multiforme, changeantes et modifiable; équipées au moins d’un balançoire,
toboggan, bac à sable et bancs pour les parents.
Les terrains de jeux ont 40 m² de surface au minimum.
Les expériences acquises par le jeu sont des apports fondamentaux dans le développement physique et psychique de
l’enfant. Les aires de jeux doivent être multiforme, changeantes et modifiable; équipées au moins d’un balançoire,
toboggan, bac à sable et bancs pour les parents.
Les terrains de jeux ont 40 m² de surface au minimum.
Récapitulation:
Court de tennis ……………………………………………………………………………………………………… 578 m²
piste de vélos …………………………………………………………………………………............................. 1200 m²
Parcours de santé………………………………………………………………………………… …………………….
Terrain de jeux d’enfants…………………………………………………………………………..................................
espaces verts………………………………………………………………………………………..................................

41. 2.3m
5m
S= 11.5 m²
5m
2.5m 1.4m
Espace pour
voiture
Espace pour voiture
d’handicapé
S= 19.5 m²
2.9m
5m
mur
pilier
Espace limité par
un mur ou un
pilierS= 14.5 m²
Récapitulation:
Par hypothèse, plus de 50% des spectateurs (27000 personnes) utilisent ce parking.
Parking vehicles public (2000 voitures) ………………………………............................................................ 23000 m²
Parking bus public (500 bus) …………………………………………………………………………………… 20000 m²
Parking pour VIP (50 voitures) …………………………………………………………………………… 600 m²
Parking personnel (50 voitures) …………………………………………………………………………… 600 m²
Le parking, par définition est un espace de stationnement pour les véhicules.
Le parking pour voitures particulière doit être séparé de celui de public.
L’intégration de la végétation dans un parking n’a pas uniquement une fonction esthétique, mais encore pour produire
d’ombre et améliorer les conditions écologiques.
Le parking, par définition est un espace de stationnement pour les véhicules.
Le parking pour voitures particulière doit être séparé de celui de public.
L’intégration de la végétation dans un parking n’a pas uniquement une fonction esthétique, mais encore pour produire
d’ombre et améliorer les conditions écologiques.
S= 36 m²
3m
12m
Espace pour
bus
VI-6) Programme du parking:

43. VI-1) Programme de centre nautique ( 3000 places):
Un centre nautique est un
5000H 10000H 20000H 30000H 40000H(Habitants)
SB (16.66 x 50m)
SPB (12.5 x 11.75m)
NSB (500 m²)
PB (100 m²)
Unités de planification d’une piscine selon l’importance numérique de la population desservie
Conclusion:
Le centre nautique de notre projet va rayonner à l’échelle national. Alors, il va comprendre tout les types de bassins.
Conclusion:
Le centre nautique de notre projet va rayonner à l’échelle national. Alors, il va comprendre tout les types de bassins.
50000H
SB (16.66 x 50m)
SPB (18.36 x 15m)
NSB (1050 m²)
PB (150 m²)
SB (21 x 50m)
SPB (22.4 x15m)
NSB (1200 m²)
PB (300 m²)
WB
SB (16.66 x 50m)
SPB (12.5 x 11.75m)
NSB (1500 m²)
PB (250 m²)
SB (21 x 50m)
SPB (22.4 x 11.75m)
NSB (1350 m²)
PB (200 m²)
Légende:
SB : bassin sportif
SPB : bassin de plongeon
NSB : bassin non sportif
PB : pataugeoire
WB : bassin à vagues

44. -Bassin olympique
-Bassin de plongeon
-Bassin de loisir
-Bassin à vague
-Bassin des plantes aquatiques
-Local de maître nageur
-Infirmerie
-Tribune pour le public
-Tribune pour journalistes
-Tribune officielle
-Cafétéria
-Locaux techniques
(traitement d’eau, chaufferie, transformateur, bâches à eau, centrale d’air chaud, dépôt)
-Vestiaires et sanitaires
-Sauna publique
-Coin beauté
