- Fiche Conseil n° 20.04 -
page 1/6
ConstruireAménagerDécorerJardiner
RABOTER AVEC UN RABOT
ELECTRIQUE20.04
CONSEIL
C a s t o r a m a
• Le rabot page 2
• Quels fers choisir ? page 3
• La préparation pages 4
• Le rabotage page 5&6

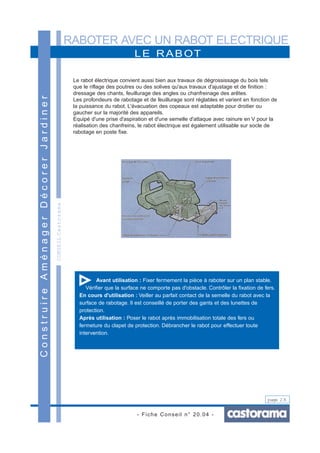

RABOTER AVEC UN RABOT ELECTRIQUE
- Fiche Conseil n° 20.04 -
page 2/6
CONSEILCastorama
LE RABOT
ConstruireAménagerDécorerJardiner
Le rabot électrique convient aussi bien aux travaux de dégrossissage du bois tels
que le riflage des poutres ou des solives qu'aux travaux d'ajustage et de finition :
dressage des chants, feuillurage des angles ou chanfreinage des arêtes.
Les profondeurs de rabotage et de feuillurage sont réglables et varient en fonction de
la puissance du rabot. L'évacuation des copeaux est adaptable pour droitier ou
gaucher sur la majorité des appareils.
Equipé d'une prise d'aspiration et d'une semelle d'attaque avec rainure en V pour la
réalisation des chanfreins, le rabot électrique est également utilisable sur socle de
rabotage en poste fixe.
Avant utilisation : Fixer fermement la pièce à raboter sur un plan stable.
Vérifier que la surface ne comporte pas d'obstacle. Contrôler la fixation de fers.
En cours d'utilisation : Veiller au parfait contact de la semelle du rabot avec la
surface de rabotage. Il est conseillé de porter des gants et des lunettes de
protection.
Après utilisation : Poser le rabot après immobilisation totale des fers ou
fermeture du clapet de protection. Débrancher le rabot pour effectuer toute
intervention.

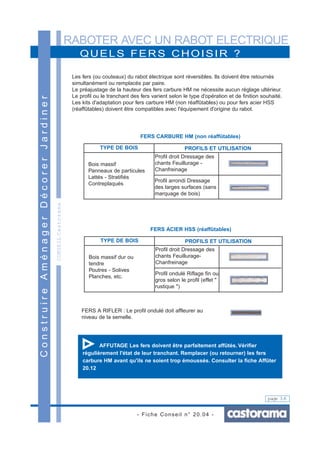

RABOTER AVEC UN RABOT ELECTRIQUE
- Fiche Conseil n° 20.04 -
page 3/6
CONSEILCastorama
QUELS FERS CHOISIR ?
ConstruireAménagerDécorerJardiner
Les fers (ou couteaux) du rabot électrique sont réversibles. Ils doivent être retournés
simultanément ou remplacés par paire.
Le préajustage de la hauteur des fers carbure HM ne nécessite aucun réglage ultérieur.
Le profil ou le tranchant des fers varient selon le type d'opération et de finition souhaité.
Les kits d'adaptation pour fers carbure HM (non réaffûtables) ou pour fers acier HSS
(réaffûtables) doivent être compatibles avec l'équipement d'origine du rabot.
TYPE DE BOIS
Bois massif
Panneaux de particules
Lattés - Stratifiés
Contreplaqués
PROFILS ET UTILISATION
Profil droit Dressage des
chants Feuillurage -
Chanfreinage
Profil arrondi Dressage
des larges surfaces (sans
marquage de bois)
FERS CARBURE HM (non réaffûtables)
TYPE DE BOIS
Bois massif dur ou
tendre
Poutres - Solives
Planches, etc.
PROFILS ET UTILISATION
Profil droit Dressage des
chants Feuillurage-
Chanfreinage
Profil ondulé Riflage fin ou
gros selon le profil (effet "
rustique ")
FERS ACIER HSS (réaffûtables)
FERS A RIFLER : Le profil ondulé doit affleurer au
niveau de la semelle.
AFFUTAGE Les fers doivent être parfaitement affûtés. Vérifier
régulièrement l'état de leur tranchant. Remplacer (ou retourner) les fers
carbure HM avant qu'ils ne soient trop émoussés. Consulter la fiche Affûter
20.12

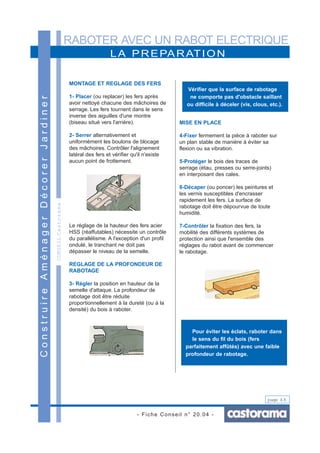

RABOTER AVEC UN RABOT ELECTRIQUE
- Fiche Conseil n° 20.04 -
page 4/6
CONSEILCastorama
LA PREPARATION
ConstruireAménagerDécorerJardiner
MONTAGE ET REGLAGE DES FERS
1- Placer (ou replacer) les fers après
avoir nettoyé chacune des mâchoires de
serrage. Les fers tournent dans le sens
inverse des aiguilles d'une montre
(biseau situé vers l'arrière).
2- Serrer alternativement et
uniformément les boulons de blocage
des mâchoires. Contrôler l'alignement
latéral des fers et vérifier qu'il n'existe
aucun point de frottement.
Le réglage de la hauteur des fers acier
HSS (réaffutables) nécessite un contrôle
du parallélisme. A l'exception d'un profil
ondulé, le tranchant ne doit pas
dépasser le niveau de la semelle.
REGLAGE DE LA PROFONDEUR DE
RABOTAGE
3- Régler la position en hauteur de la
semelle d'attaque. La profondeur de
rabotage doit être réduite
proportionnellement à la dureté (ou à la
densité) du bois à raboter.
MISE EN PLACE
4-Fixer fermement la pièce à raboter sur
un plan stable de manière à éviter sa
flexion ou sa vibration.
5-Protéger le bois des traces de
serrage (étau, presses ou serre-joints)
en interposant des cales.
6-Décaper (ou poncer) les peintures et
les vernis susceptibles d'encrasser
rapidement les fers. La surface de
rabotage doit être dépourvue de toute
humidité.
7-Contrôler la fixation des fers, la
mobilité des différents systèmes de
protection ainsi que l'ensemble des
réglages du rabot avant de commencer
le rabotage.
Vérifier que la surface de rabotage
ne comporte pas d'obstacle saillant
ou difficile à déceler (vis, clous, etc.).
Pour éviter les éclats, raboter dans
le sens du fil du bois (fers
parfaitement affûtés) avec une faible
profondeur de rabotage.

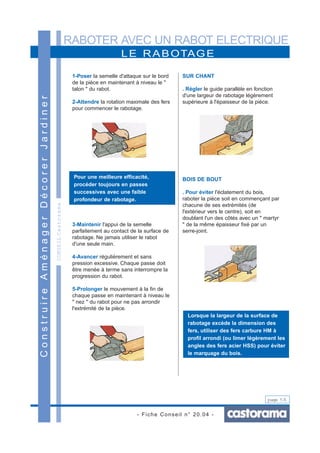

RABOTER AVEC UN RABOT ELECTRIQUE
- Fiche Conseil n° 20.04 -
page 5/6
LE RABOTAGE
ConstruireAménagerDécorerJardiner
CONSEILCastorama
1-Poser la semelle d'attaque sur le bord
de la pièce en maintenant à niveau le "
talon " du rabot.
2-Attendre la rotation maximale des fers
pour commencer le rabotage.
3-Maintenir l'appui de la semelle
parfaitement au contact de la surface de
rabotage. Ne jamais utiliser le rabot
d'une seule main.
4-Avancer régulièrement et sans
pression excessive. Chaque passe doit
être menée à terme sans interrompre la
progression du rabot.
5-Prolonger le mouvement à la fin de
chaque passe en maintenant à niveau le
" nez " du rabot pour ne pas arrondir
l'extrémité de la pièce.
SUR CHANT
. Régler le guide parallèle en fonction
d'une largeur de rabotage légèrement
supérieure à l'épaisseur de la pièce.
BOIS DE BOUT
. Pour éviter l'éclatement du bois,
raboter la pièce soit en commençant par
chacune de ses extrémités (de
l'extérieur vers le centre), soit en
doublant l'un des côtés avec un " martyr
" de la même épaisseur fixé par un
serre-joint.
Pour une meilleure efficacité,
procéder toujours en passes
successives avec une faible
profondeur de rabotage.
Lorsque la largeur de la surface de
rabotage excède la dimension des
fers, utiliser des fers carbure HM à
profil arrondi (ou limer légèrement les
angles des fers acier HSS) pour éviter
le marquage du bois.
RABOTER AVEC UN RABOT ELECTRIQUE
- Fiche Conseil n° 20.04 -
page 6/6
CONSEILCastorama
LE RABOTAGE (SUITE)
ConstruireAménagerDécorerJardiner
FEUILLURAGE
. Utiliser simultanément la butée de
profondeur de feuillure et le guide
parallèle. Contrôler l'alignement latéral
des fers sur l'embase de la semelle.
CHANFREINAGE
. Ajuster la rainure en V de la semelle
d'attaque sur l'arête de la pièce. Pour
approfondir le chanfrein utiliser le guide
parallèle et angulaire (inclinable à 45°)
et procéder en plusieurs passes.
SOCLE DE RABOTAGE
. Fixer le socle sur un plan stable avant
de placer le rabot en position inversée.
Contrôler l'ensemble des dispositifs de
sécurité (système de protection et
interrupteur normalisé).
L'utilisation du rabot électrique en poste
fixe (comme dégauchisseuse) requiert
une certaine expérience et doit
s'exercer dans de parfaites conditions
de sécurité.
Le socle de rabotage est un accessoire
disponible sous réserve de conformité.
Cette fiche conseil est gratuite. Elle fait partie d’une sØrie de fiches
traitant de diffØrents sujets. Conservez les fiches, vous constituerez
une vØritable encyclopØdie qui sera une aide prØcieuse !
Lorsque le bois comporte des nœuds,
régler la semelle d'attaque avec très
peu de profondeur de rabotage et
ralentir la progression du rabot.
ENTRETIEN Débrancher le rabot avant toute intervention. Nettoyer
régulièrement le rabot au pinceau (en évitant l'emploi de solvants) ou à l'air
comprimé. Contrôler systématiquement les parties mobiles.
Après le rabotage de bois résineux, nettoyer les fers avec de l'alcool à
brûler.
