ACQUISITION ET PARTAGE DE
DONNÉES ENERGÉTIQUES
1.
2.
3.
4.

Scope de la présentation
Applications et Objectifs
Typologies de systèmes d’acquisition / EMS (exemples)
Comment déterminer les capteurs : IM2

Interclima+Elec : 6 nov. 2013

1 / 18

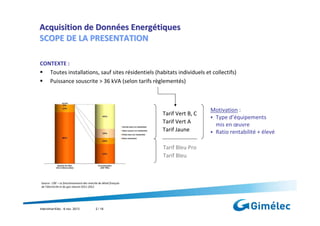

Acquisition de Données Energétiques
SCOPE DE LA PRESENTATION
CONTEXTE :
Toutes installations, sauf sites résidentiels (habitats individuels et collectifs)
Puissance souscrite > 36 kVA (selon tarifs règlementés)

Tarif Vert B, C
Tarif Vert A
Tarif Jaune
Tarif Bleu Pro
Tarif Bleu

Source : CRE – Le fonctionnement des marché de détail français
de l’électricité et du gaz naturel 2011-2012

Interclima+Elec : 6 nov. 2013

2 / 18

Motivation :
Type d’équipements
mis en œuvre
Ratio rentabilité + élevé
Acquisition de Données Energétiques
POUR QUELLES APPLICATIONS ?

Obligation de conformité règlementaire (RT2012)
Optimisation / Réduction / Gestion des consommations énergétiques
(HQE Ex. / ISO 50001, CPE,…) :
− Analyse et surveillance des points de consommations
− Surveillance d’installation : mesure multi-paramètres (I,U, V, FP, f, P, Q, S,…), gestion de
seuils et d’alarmes,…

Répartition / sous facturation des consommations (sur réseau privé) :
− Gestion multi-tarifs
− Certification MID des compteurs selon les cas
− Télé-relève des consommations

Combinaison de plusieurs besoins / objectifs…

Interclima+Elec : 6 nov. 2013

3 / 18
PUBLIC

RESEAU DISTRIBUTION PRIVE

Acquisition de Données Energétiques
TYPOLOGIES DE SYSTEMES D’ACQUISITION / EMS (a)

(a)

COMPTAGE
MESURE

⌧
⌧
⌧
⌧
⌧

INTERFACE
TRANSMISSION

Soft. EMS &
SURVEILLANCE

⌧
⌧
⌧
⌧

⌧
⌧

TIC

⌧

SERVICES
ASSOCIES

EMS : Energy Management System – Système de gestion d’énergie

Interclima+Elec : 6 nov. 2013

4 / 18

ִ

Cloud

Utilisateur
Acquisition de Données Energétiques
COLLECTE , TRANSMISSION ET VISUALISATION

Pages web
embarquées

Hub /
Routeur

APPLICATIONS :
Quelques points de comptage /
mesure
Usage possible en résidentiel
AVANTAGES :
Pas de progiciel nécessaire
Accès local (wifi) et / ou distant

Interclima+Elec : 6 nov. 2013

5 / 18
Acquisition de Données Energétiques
COLLECTE , TRANSMISSION ET VISUALISATION

Logiciel EMS

Concentrateur
de données
donné

Interface
TIC

Liaison impulsions
Liaison analogique
Liaison numérique
Liaison Ethernet
Alarme

Interclima+Elec : 6 nov. 2013

6 / 18
Acquisition de Données Energétiques
COLLECTE , TRANSMISSION ET VISUALISATION

bis

Logiciel EMS

Liaison impulsions
Liaison analogique
Liaison numérique
Liaison Ethernet
Alarme

Interclima+Elec : 6 nov. 2013

7 / 18
Acquisition de Données Energétiques
COLLECTE , TRANSMISSION ET VISUALISATION

Explorateur internet

Concentrateur
type
« Gateway »

Pages web
embarquées
Web services
ERP, SCADA, …

Interface
TIC

Liaison impulsions
Liaison analogique
Liaison numérique
Liaison Ethernet
Alarme

Interclima+Elec : 6 nov. 2013

8 / 18
Acquisition de Données Energétiques
COLLECTE , TRANSMISSION ET VISUALISATION

Logiciel EMS

Concentrateur
de données
donné
ou
« Gateway »
ERP, SCADA, …

Interface
TIC

Liaison impulsions
Liaison analogique
Liaison numérique
Liaison Ethernet
Alarme

Interclima+Elec : 6 nov. 2013

9 / 18
Acquisition de Données Energétiques
EXEMPLE PRATIQUE : Bâtiment tertiaire mixte
Ajout d’un système avec logiciel EMS

Bâtiment de ≈ 20 ans,
2 500 m², rénové en 2008,
m² ré nové
ère phase des travaux (2013)
1
– 1 223 m² sur 3 plateaux
m²
– 150 000 kWh/an

TIC
T° int.
T° ext.

Logiciel EMS

Coffrets distribution
½ plateau de 400 m²

Interclima+Elec : 6 nov. 2013

10 / 18

Coffrets ajoutés à
l’installation existante
Acquisition de Données Energétiques
CONTENU et VISION
Intelligence Energétique
Comptage &
Instrumentation

Système de Collecte
des Données
Tps réel
Tps différé

Avec traitement
Sans traitement

Couche physique
Couche protocol.

Facturation E.
Gestion Energie
Surveillance Installation
Qualité de l’Energie

« Maître »
« Esclave »

Moyens de visualisation,
Progiciels EMS / Surveillance
Acquisition des données
Analyse des données
Traitement des données
Diffusion , visualisation de données

EXEMPLES (Gestion in-situ)
1) Facturation et / ou suivi périodique
(sem. / mois) des consommations
énergétiques

Tps différé / Sans traitement local /
Mode « Esclave » / impulsions

Acquisition et diffusion de données

2) Suivi énergétique régulier (jour, sem.)

Tps différé / Avec ou sans traitement local
/ Mode « Esclave » / Protocole simple
(Modbus,…)

Acquisition, analyse et visualisation /
diffusion de données

3) Surveillance d’installation et / ou suivi
énergétique avancé (actions sur
alarmes)

Tps réel / Avec traitement local /
Mode « Maître » / Protocole évolué (web
services,…)

Acquisition, analyse, traitement
(alarmes,…) et diffusion de données

Interclima+Elec : 6 nov. 2013

11 / 18

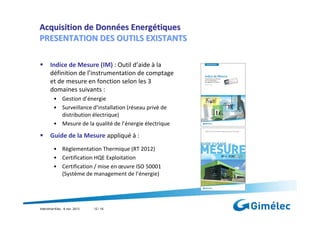

Acquisition de Données Energétiques
PRESENTATION DES OUTILS EXISTANTS
Indice de Mesure (IM) : Outil d’aide à la
définition de l’instrumentation de comptage
et de mesure en fonction selon les 3
domaines suivants :
• Gestion d’énergie
• Surveillance d’installation (réseau privé de
distribution électrique)
• Mesure de la qualité de l’énergie électrique

Guide de la Mesure appliqué à :
• Règlementation Thermique (RT 2012)
• Certification HQE Exploitation
• Certification / mise en œuvre ISO 50001
(Système de management de l’énergie)

Interclima+Elec : 6 nov. 2013

12 / 18
Acquisition de Données Energétiques
L’INDICE DE MESURE (IM)
Recherche de la meilleure adéquation d’un appareil vs. le besoin
Guide de dialogue entre l’exploitant, le concepteur et le maître d’ouvrage

Interclima+Elec : 6 nov. 2013

13 / 18

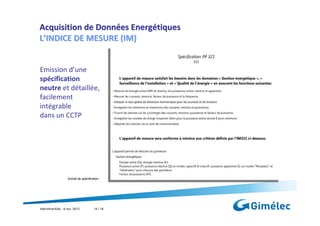

Acquisition de Données Energétiques
L’INDICE DE MESURE (IM)

Emission d’une
spécification
neutre et détaillée,
facilement
intégrable
dans un CCTP

Extrait de spécification

Interclima+Elec : 6 nov. 2013

14 / 18

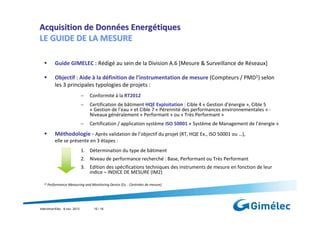

Acquisition de Données Energétiques
LE GUIDE DE LA MESURE
Guide GIMELEC : Rédigé au sein de la Division A.6 [Mesure & Surveillance de Réseaux]
Objectif : Aide à la définition de l’instrumentation de mesure (Compteurs / PMD1) selon
les 3 principales typologies de projets :
−

Conformité à la RT2012

−

Certification de bâtiment HQE Exploitation : Cible 4 « Gestion d’énergie », Cible 5
« Gestion de l’eau » et Cible 7 « Pérennité des performances environnementales » Niveaux généralement « Performant » ou « Très Performant »

−

Certification / application système ISO 50001 « Système de Management de l’énergie »

Méthodologie - Après validation de l’objectif du projet (RT, HQE Ex., ISO 50001 ou …),
elle se présente en 3 étapes :
1. Détermination du type de bâtiment
2. Niveau de performance recherché : Base, Performant ou Très Performant
3. Edition des spécifications techniques des instruments de mesure en fonction de leur
indice – INDICE DE MESURE (IM2)
(1)

Performance Measuring and Monitoring Device (Ex. : Centrales de mesure)

Interclima+Elec : 6 nov. 2013

15 / 18

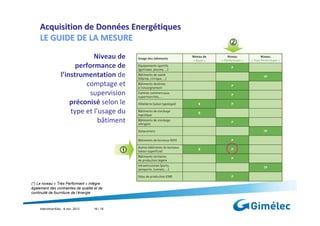

Acquisition de Données Energétiques
LE GUIDE DE LA MESURE
Niveau de
performance de
l’instrumentation de
comptage et
supervision
préconisé selon le
type et l’usage du
bâtiment

(*) Le niveau « Très Performant » intègre
également des contraintes de qualité et de
continuité de fourniture de l’énergie

Interclima+Elec : 6 nov. 2013

16 / 18

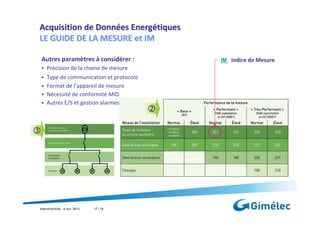

Acquisition de Données Energétiques
LE GUIDE DE LA MESURE et IM
Autres paramètres à considérer :
Précision de la chaine de mesure
Type de communication et protocole
Format de l’appareil de mesure
Nécessité de conformité MID
Autres E/S et gestion alarmes

Interclima+Elec : 6 nov. 2013

17 / 18

IM Indice de Mesure
Acquisition de Données Energétiques
OUTILS EXISTANTS
Le Guide de la Mesure et le logiciel IM2 sont disponibles
en téléchargement gratuit sur le site du Gimélec
(www.gimelec.fr), ainsi qu’auprès des constructeurs
membres de la Division A.6 « Surveillance et Gestion des
Installations Electriques » du Gimélec.
MERCI POUR VOTRE ATTENTION

Présentation : Patrick KAUFFMANN – Sté ENERDIS

Interclima+Elec : 6 nov. 2013

18 / 18

Contenu connexe

En vedette

2014.03.10 - Seminar Invitation_Environmental policies and economic performance
2014.03.10 - Seminar Invitation_Environmental policies and economic performance2014.03.10 - Seminar Invitation_Environmental policies and economic performance
2014.03.10 - Seminar Invitation_Environmental policies and economic performance
OECD_NAEC

IMEX 2011: Vortrag von Thomas Ansorge: „Hoteleinkauf leicht gemacht – kennen ...
IMEX 2011: Vortrag von Thomas Ansorge: „Hoteleinkauf leicht gemacht – kennen ...IMEX 2011: Vortrag von Thomas Ansorge: „Hoteleinkauf leicht gemacht – kennen ...
IMEX 2011: Vortrag von Thomas Ansorge: „Hoteleinkauf leicht gemacht – kennen ...
GCB German Convention Bureau e.V.

2014.03.27 - NAEC invitation_Social Ecology
2014.03.27 - NAEC invitation_Social Ecology2014.03.27 - NAEC invitation_Social Ecology
2014.03.27 - NAEC invitation_Social Ecology
OECD_NAEC


En vedette (17)

Tabelle Landesliga Bezirk Weser-Ems - Spieljahr 10/11 Niedersachsen 8. Spieltag
Tabelle Landesliga Bezirk Weser-Ems - Spieljahr 10/11 Niedersachsen 8. SpieltagTabelle Landesliga Bezirk Weser-Ems - Spieljahr 10/11 Niedersachsen 8. Spieltag
Tabelle Landesliga Bezirk Weser-Ems - Spieljahr 10/11 Niedersachsen 8. Spieltag

Frases da EMS
Frases da EMSFrases da EMS
Frases da EMS

Rapid fit Well go
Rapid fit Well goRapid fit Well go
Rapid fit Well go

Ilustraciones para diplomado competencias montiel
Ilustraciones para diplomado competencias montielIlustraciones para diplomado competencias montiel
Ilustraciones para diplomado competencias montiel

Perfil y evaluación docente ems
Perfil y evaluación docente emsPerfil y evaluación docente ems
Perfil y evaluación docente ems

2014.03.10 - Seminar Invitation_Environmental policies and economic performance
2014.03.10 - Seminar Invitation_Environmental policies and economic performance2014.03.10 - Seminar Invitation_Environmental policies and economic performance
2014.03.10 - Seminar Invitation_Environmental policies and economic performance

IMEX 2011: Vortrag von Thomas Ansorge: „Hoteleinkauf leicht gemacht – kennen ...
IMEX 2011: Vortrag von Thomas Ansorge: „Hoteleinkauf leicht gemacht – kennen ...IMEX 2011: Vortrag von Thomas Ansorge: „Hoteleinkauf leicht gemacht – kennen ...
IMEX 2011: Vortrag von Thomas Ansorge: „Hoteleinkauf leicht gemacht – kennen ...

Zion Technologies - Apresentação
Zion Technologies - ApresentaçãoZion Technologies - Apresentação
Zion Technologies - Apresentação

Riems expo
Riems expo  Riems expo
Riems expo

Tabelle SC Melle 03 Fussball 29. Spieltag Landesliga Weser-Ems
Tabelle SC Melle 03 Fussball 29. Spieltag Landesliga Weser-EmsTabelle SC Melle 03 Fussball 29. Spieltag Landesliga Weser-Ems
Tabelle SC Melle 03 Fussball 29. Spieltag Landesliga Weser-Ems

Dexma Fr Corporate 25
Dexma Fr Corporate 25Dexma Fr Corporate 25
Dexma Fr Corporate 25

2014.03.27 - NAEC invitation_Social Ecology
2014.03.27 - NAEC invitation_Social Ecology2014.03.27 - NAEC invitation_Social Ecology
2014.03.27 - NAEC invitation_Social Ecology

Decision Technologies ITP Services R1
Decision Technologies ITP Services R1Decision Technologies ITP Services R1
Decision Technologies ITP Services R1

Tabelle SC Melle 03 Fussball 21. spieltag Landesliga Weser-Ems
Tabelle SC Melle 03 Fussball 21. spieltag Landesliga Weser-EmsTabelle SC Melle 03 Fussball 21. spieltag Landesliga Weser-Ems
Tabelle SC Melle 03 Fussball 21. spieltag Landesliga Weser-Ems

Evonik2
Evonik2Evonik2
Evonik2

Ems bni 2013
Ems bni 2013Ems bni 2013
Ems bni 2013

IoT em Ação: Criando um Moderno Sistema para Hospitais
IoT em Ação: Criando um Moderno Sistema para HospitaisIoT em Ação: Criando um Moderno Sistema para Hospitais
IoT em Ação: Criando um Moderno Sistema para Hospitais


Similaire à Acquisitions et partage de données énergétiques

Présentation 3i ds 3sb 2013 v7 simplifié
Présentation 3i ds 3sb 2013 v7 simplifiéPrésentation 3i ds 3sb 2013 v7 simplifié
Présentation 3i ds 3sb 2013 v7 simplifié
Alain Pedrotti

Réseau Intelligent (Smart Grid).pptx
Réseau Intelligent (Smart Grid).pptxRéseau Intelligent (Smart Grid).pptx
Réseau Intelligent (Smart Grid).pptx
HafaApb

audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf
audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdfaudit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf
audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf
EtudiantFSSM

Efficacité Energétique 2e édition - Chauffage, réseau de chaleur et rafraichi...
Efficacité Energétique 2e édition - Chauffage, réseau de chaleur et rafraichi...Efficacité Energétique 2e édition - Chauffage, réseau de chaleur et rafraichi...
Efficacité Energétique 2e édition - Chauffage, réseau de chaleur et rafraichi...
Paris Region Lab

Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...
Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...
Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...
Paris Region Lab


Similaire à Acquisitions et partage de données énergétiques (20)

B6 eolas
B6 eolasB6 eolas
B6 eolas

Présentation 3i ds 3sb 2013 v7 simplifié
Présentation 3i ds 3sb 2013 v7 simplifiéPrésentation 3i ds 3sb 2013 v7 simplifié
Présentation 3i ds 3sb 2013 v7 simplifié

L'énergie et sa supervision au sein d’Arts et Métiers ParisTech - Centre de C...
L'énergie et sa supervision au sein d’Arts et Métiers ParisTech - Centre de C...L'énergie et sa supervision au sein d’Arts et Métiers ParisTech - Centre de C...
L'énergie et sa supervision au sein d’Arts et Métiers ParisTech - Centre de C...

Classification des actions d'efficacité énergétique
Classification des actions d'efficacité énergétiqueClassification des actions d'efficacité énergétique
Classification des actions d'efficacité énergétique

Digital Energy Business & Technology Club: "L'Internet des Objets, quels impa...
Digital Energy Business & Technology Club: "L'Internet des Objets, quels impa...Digital Energy Business & Technology Club: "L'Internet des Objets, quels impa...
Digital Energy Business & Technology Club: "L'Internet des Objets, quels impa...

connaissances_sti.pptx
connaissances_sti.pptxconnaissances_sti.pptx
connaissances_sti.pptx

Réseau Intelligent (Smart Grid).pptx
Réseau Intelligent (Smart Grid).pptxRéseau Intelligent (Smart Grid).pptx
Réseau Intelligent (Smart Grid).pptx

Enquête nationale 2011 sur les réseaux de chaleur et de froid en France
Enquête nationale 2011 sur les réseaux de chaleur et de froid en FranceEnquête nationale 2011 sur les réseaux de chaleur et de froid en France
Enquête nationale 2011 sur les réseaux de chaleur et de froid en France

2009-02-10 GRE201 - Approche architecturale pour une informatique verte
2009-02-10 GRE201 - Approche architecturale pour une informatique verte2009-02-10 GRE201 - Approche architecturale pour une informatique verte
2009-02-10 GRE201 - Approche architecturale pour une informatique verte

Extraordinaire - Energie - Liege
Extraordinaire - Energie - LiegeExtraordinaire - Energie - Liege
Extraordinaire - Energie - Liege

audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf
audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdfaudit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf
audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf

1621099419532.pdf
1621099419532.pdf1621099419532.pdf
1621099419532.pdf

Blockchain-Présentation-ENERGISME.pdf
Blockchain-Présentation-ENERGISME.pdfBlockchain-Présentation-ENERGISME.pdf
Blockchain-Présentation-ENERGISME.pdf

Efficacité Energétique 2e édition - Chauffage, réseau de chaleur et rafraichi...
Efficacité Energétique 2e édition - Chauffage, réseau de chaleur et rafraichi...Efficacité Energétique 2e édition - Chauffage, réseau de chaleur et rafraichi...
Efficacité Energétique 2e édition - Chauffage, réseau de chaleur et rafraichi...

Siemens produits-cvc-systemes-gtb-2013
Siemens produits-cvc-systemes-gtb-2013Siemens produits-cvc-systemes-gtb-2013
Siemens produits-cvc-systemes-gtb-2013

Datacenter ISO50001 et le CoC
Datacenter ISO50001 et le CoCDatacenter ISO50001 et le CoC
Datacenter ISO50001 et le CoC

Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...
Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...
Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...

Empreinte carbone des cloud public et datacenters : comparer des pommes et de...
Empreinte carbone des cloud public et datacenters : comparer des pommes et de...Empreinte carbone des cloud public et datacenters : comparer des pommes et de...
Empreinte carbone des cloud public et datacenters : comparer des pommes et de...

Atos -hervé barancourt
Atos -hervé barancourtAtos -hervé barancourt
Atos -hervé barancourt

B2 homes
B2 homesB2 homes
B2 homes


Plus de Gimélec

Rapport d'activité Gimélec 2016-2017
Rapport d'activité Gimélec 2016-2017Rapport d'activité Gimélec 2016-2017
Rapport d'activité Gimélec 2016-2017
Gimélec


Plus de Gimélec (20)

Rapport d'activité Gimélec 2016-2017
Rapport d'activité Gimélec 2016-2017Rapport d'activité Gimélec 2016-2017
Rapport d'activité Gimélec 2016-2017

Start-ups et PMI : au cœur de la décarbonation du système énergétique dans le...
Start-ups et PMI : au cœur de la décarbonation du système énergétique dans le...Start-ups et PMI : au cœur de la décarbonation du système énergétique dans le...
Start-ups et PMI : au cœur de la décarbonation du système énergétique dans le...

Systèmes d'Information Energétique (SIE) : Engager une démarche d'efficacité ...
Systèmes d'Information Energétique (SIE) : Engager une démarche d'efficacité ...Systèmes d'Information Energétique (SIE) : Engager une démarche d'efficacité ...
Systèmes d'Information Energétique (SIE) : Engager une démarche d'efficacité ...

Concevoir et exploiter des BEPOS flexibles et connectés au réseau
Concevoir et exploiter des BEPOS flexibles et connectés au réseau Concevoir et exploiter des BEPOS flexibles et connectés au réseau
Concevoir et exploiter des BEPOS flexibles et connectés au réseau

Efficacité des ressources des Data Centers : 10 ans de travail collaboratif
Efficacité des ressources des Data Centers : 10 ans de travail collaboratifEfficacité des ressources des Data Centers : 10 ans de travail collaboratif
Efficacité des ressources des Data Centers : 10 ans de travail collaboratif

Les solutions de collecte et traitement disponibles pour les DEEE du bâtiment
Les solutions de collecte et traitement disponibles pour les DEEE du bâtimentLes solutions de collecte et traitement disponibles pour les DEEE du bâtiment
Les solutions de collecte et traitement disponibles pour les DEEE du bâtiment

Data Center Resource Efficiency : a 10-year collaborative effort
Data Center Resource Efficiency : a 10-year collaborative effortData Center Resource Efficiency : a 10-year collaborative effort
Data Center Resource Efficiency : a 10-year collaborative effort

Energy Management Systems: Recommendations for decision makers
Energy Management Systems: Recommendations for decision makersEnergy Management Systems: Recommendations for decision makers
Energy Management Systems: Recommendations for decision makers

Présentation du Guide Gimélec de reporting RSE au Colloque "La RSE en Actes" ...
Présentation du Guide Gimélec de reporting RSE au Colloque "La RSE en Actes" ...Présentation du Guide Gimélec de reporting RSE au Colloque "La RSE en Actes" ...
Présentation du Guide Gimélec de reporting RSE au Colloque "La RSE en Actes" ...

Systèmes d'information énergétique : Recommandations pour les décideurs
Systèmes d'information énergétique : Recommandations pour les décideursSystèmes d'information énergétique : Recommandations pour les décideurs
Systèmes d'information énergétique : Recommandations pour les décideurs

Industrie 4.0 : les leviers de la transformation
Industrie 4.0 : les leviers de la transformationIndustrie 4.0 : les leviers de la transformation
Industrie 4.0 : les leviers de la transformation

Rapport d'activité Gimélec 2013-2014
Rapport d'activité Gimélec 2013-2014Rapport d'activité Gimélec 2013-2014
Rapport d'activité Gimélec 2013-2014

Gimélec : des industriels au service de l’intelligence énergétique
Gimélec : des industriels au service de l’intelligence énergétiqueGimélec : des industriels au service de l’intelligence énergétique
Gimélec : des industriels au service de l’intelligence énergétique

France for Datacenters
France for Datacenters France for Datacenters
France for Datacenters

Industrie 4.0 : La voie pour maintenir et renforcer la compétitivité industrie
Industrie 4.0 : La voie pour maintenir et renforcer la compétitivité industrieIndustrie 4.0 : La voie pour maintenir et renforcer la compétitivité industrie
Industrie 4.0 : La voie pour maintenir et renforcer la compétitivité industrie

Rendre le consommateur électrique consom’acteur : Retours d’expérience europé...
Rendre le consommateur électrique consom’acteur : Retours d’expérience europé...Rendre le consommateur électrique consom’acteur : Retours d’expérience europé...
Rendre le consommateur électrique consom’acteur : Retours d’expérience europé...

Le système d'information énergétique - Une aide à la décision pour la perform...
Le système d'information énergétique - Une aide à la décision pour la perform...Le système d'information énergétique - Une aide à la décision pour la perform...
Le système d'information énergétique - Une aide à la décision pour la perform...

Smart building : de nouveaux enjeux pour de nouveaux services
Smart building : de nouveaux enjeux pour de nouveaux servicesSmart building : de nouveaux enjeux pour de nouveaux services
Smart building : de nouveaux enjeux pour de nouveaux services

Photovoltaïque : normes et règlements, premiers retours experience
Photovoltaïque : normes et règlements, premiers retours experiencePhotovoltaïque : normes et règlements, premiers retours experience
Photovoltaïque : normes et règlements, premiers retours experience

Les infrastructures de réseaux de communication dans le bâtiment de demain
Les infrastructures de réseaux de communication dans le bâtiment de demainLes infrastructures de réseaux de communication dans le bâtiment de demain
Les infrastructures de réseaux de communication dans le bâtiment de demain


Acquisitions et partage de données énergétiques

  • 1. ACQUISITION ET PARTAGE DE DONNÉES ENERGÉTIQUES 1. 2. 3. 4. Scope de la présentation Applications et Objectifs Typologies de systèmes d’acquisition / EMS (exemples) Comment déterminer les capteurs : IM2 Interclima+Elec : 6 nov. 2013 1 / 18
  • 2. Acquisition de Données Energétiques SCOPE DE LA PRESENTATION CONTEXTE : Toutes installations, sauf sites résidentiels (habitats individuels et collectifs) Puissance souscrite > 36 kVA (selon tarifs règlementés) Tarif Vert B, C Tarif Vert A Tarif Jaune Tarif Bleu Pro Tarif Bleu Source : CRE – Le fonctionnement des marché de détail français de l’électricité et du gaz naturel 2011-2012 Interclima+Elec : 6 nov. 2013 2 / 18 Motivation : Type d’équipements mis en œuvre Ratio rentabilité + élevé
  • 3. Acquisition de Données Energétiques POUR QUELLES APPLICATIONS ? Obligation de conformité règlementaire (RT2012) Optimisation / Réduction / Gestion des consommations énergétiques (HQE Ex. / ISO 50001, CPE,…) : − Analyse et surveillance des points de consommations − Surveillance d’installation : mesure multi-paramètres (I,U, V, FP, f, P, Q, S,…), gestion de seuils et d’alarmes,… Répartition / sous facturation des consommations (sur réseau privé) : − Gestion multi-tarifs − Certification MID des compteurs selon les cas − Télé-relève des consommations Combinaison de plusieurs besoins / objectifs… Interclima+Elec : 6 nov. 2013 3 / 18
  • 4. PUBLIC RESEAU DISTRIBUTION PRIVE Acquisition de Données Energétiques TYPOLOGIES DE SYSTEMES D’ACQUISITION / EMS (a) (a) COMPTAGE MESURE ⌧ ⌧ ⌧ ⌧ ⌧ INTERFACE TRANSMISSION Soft. EMS & SURVEILLANCE ⌧ ⌧ ⌧ ⌧ ⌧ ⌧ TIC ⌧ SERVICES ASSOCIES EMS : Energy Management System – Système de gestion d’énergie Interclima+Elec : 6 nov. 2013 4 / 18 ִ Cloud Utilisateur
  • 5. Acquisition de Données Energétiques COLLECTE , TRANSMISSION ET VISUALISATION Pages web embarquées Hub / Routeur APPLICATIONS : Quelques points de comptage / mesure Usage possible en résidentiel AVANTAGES : Pas de progiciel nécessaire Accès local (wifi) et / ou distant Interclima+Elec : 6 nov. 2013 5 / 18
  • 6. Acquisition de Données Energétiques COLLECTE , TRANSMISSION ET VISUALISATION Logiciel EMS Concentrateur de données donné Interface TIC Liaison impulsions Liaison analogique Liaison numérique Liaison Ethernet Alarme Interclima+Elec : 6 nov. 2013 6 / 18
  • 7. Acquisition de Données Energétiques COLLECTE , TRANSMISSION ET VISUALISATION bis Logiciel EMS Liaison impulsions Liaison analogique Liaison numérique Liaison Ethernet Alarme Interclima+Elec : 6 nov. 2013 7 / 18
  • 8. Acquisition de Données Energétiques COLLECTE , TRANSMISSION ET VISUALISATION Explorateur internet Concentrateur type « Gateway » Pages web embarquées Web services ERP, SCADA, … Interface TIC Liaison impulsions Liaison analogique Liaison numérique Liaison Ethernet Alarme Interclima+Elec : 6 nov. 2013 8 / 18
  • 9. Acquisition de Données Energétiques COLLECTE , TRANSMISSION ET VISUALISATION Logiciel EMS Concentrateur de données donné ou « Gateway » ERP, SCADA, … Interface TIC Liaison impulsions Liaison analogique Liaison numérique Liaison Ethernet Alarme Interclima+Elec : 6 nov. 2013 9 / 18
  • 10. Acquisition de Données Energétiques EXEMPLE PRATIQUE : Bâtiment tertiaire mixte Ajout d’un système avec logiciel EMS Bâtiment de ≈ 20 ans, 2 500 m², rénové en 2008, m² ré nové ère phase des travaux (2013) 1 – 1 223 m² sur 3 plateaux m² – 150 000 kWh/an TIC T° int. T° ext. Logiciel EMS Coffrets distribution ½ plateau de 400 m² Interclima+Elec : 6 nov. 2013 10 / 18 Coffrets ajoutés à l’installation existante
  • 11. Acquisition de Données Energétiques CONTENU et VISION Intelligence Energétique Comptage & Instrumentation Système de Collecte des Données Tps réel Tps différé Avec traitement Sans traitement Couche physique Couche protocol. Facturation E. Gestion Energie Surveillance Installation Qualité de l’Energie « Maître » « Esclave » Moyens de visualisation, Progiciels EMS / Surveillance Acquisition des données Analyse des données Traitement des données Diffusion , visualisation de données EXEMPLES (Gestion in-situ) 1) Facturation et / ou suivi périodique (sem. / mois) des consommations énergétiques Tps différé / Sans traitement local / Mode « Esclave » / impulsions Acquisition et diffusion de données 2) Suivi énergétique régulier (jour, sem.) Tps différé / Avec ou sans traitement local / Mode « Esclave » / Protocole simple (Modbus,…) Acquisition, analyse et visualisation / diffusion de données 3) Surveillance d’installation et / ou suivi énergétique avancé (actions sur alarmes) Tps réel / Avec traitement local / Mode « Maître » / Protocole évolué (web services,…) Acquisition, analyse, traitement (alarmes,…) et diffusion de données Interclima+Elec : 6 nov. 2013 11 / 18
  • 12. Acquisition de Données Energétiques PRESENTATION DES OUTILS EXISTANTS Indice de Mesure (IM) : Outil d’aide à la définition de l’instrumentation de comptage et de mesure en fonction selon les 3 domaines suivants : • Gestion d’énergie • Surveillance d’installation (réseau privé de distribution électrique) • Mesure de la qualité de l’énergie électrique Guide de la Mesure appliqué à : • Règlementation Thermique (RT 2012) • Certification HQE Exploitation • Certification / mise en œuvre ISO 50001 (Système de management de l’énergie) Interclima+Elec : 6 nov. 2013 12 / 18
  • 13. Acquisition de Données Energétiques L’INDICE DE MESURE (IM) Recherche de la meilleure adéquation d’un appareil vs. le besoin Guide de dialogue entre l’exploitant, le concepteur et le maître d’ouvrage Interclima+Elec : 6 nov. 2013 13 / 18
  • 14. Acquisition de Données Energétiques L’INDICE DE MESURE (IM) Emission d’une spécification neutre et détaillée, facilement intégrable dans un CCTP Extrait de spécification Interclima+Elec : 6 nov. 2013 14 / 18
  • 15. Acquisition de Données Energétiques LE GUIDE DE LA MESURE Guide GIMELEC : Rédigé au sein de la Division A.6 [Mesure & Surveillance de Réseaux] Objectif : Aide à la définition de l’instrumentation de mesure (Compteurs / PMD1) selon les 3 principales typologies de projets : − Conformité à la RT2012 − Certification de bâtiment HQE Exploitation : Cible 4 « Gestion d’énergie », Cible 5 « Gestion de l’eau » et Cible 7 « Pérennité des performances environnementales » Niveaux généralement « Performant » ou « Très Performant » − Certification / application système ISO 50001 « Système de Management de l’énergie » Méthodologie - Après validation de l’objectif du projet (RT, HQE Ex., ISO 50001 ou …), elle se présente en 3 étapes : 1. Détermination du type de bâtiment 2. Niveau de performance recherché : Base, Performant ou Très Performant 3. Edition des spécifications techniques des instruments de mesure en fonction de leur indice – INDICE DE MESURE (IM2) (1) Performance Measuring and Monitoring Device (Ex. : Centrales de mesure) Interclima+Elec : 6 nov. 2013 15 / 18
  • 16. Acquisition de Données Energétiques LE GUIDE DE LA MESURE Niveau de performance de l’instrumentation de comptage et supervision préconisé selon le type et l’usage du bâtiment (*) Le niveau « Très Performant » intègre également des contraintes de qualité et de continuité de fourniture de l’énergie Interclima+Elec : 6 nov. 2013 16 / 18
  • 17. Acquisition de Données Energétiques LE GUIDE DE LA MESURE et IM Autres paramètres à considérer : Précision de la chaine de mesure Type de communication et protocole Format de l’appareil de mesure Nécessité de conformité MID Autres E/S et gestion alarmes Interclima+Elec : 6 nov. 2013 17 / 18 IM Indice de Mesure
  • 18. Acquisition de Données Energétiques OUTILS EXISTANTS Le Guide de la Mesure et le logiciel IM2 sont disponibles en téléchargement gratuit sur le site du Gimélec (www.gimelec.fr), ainsi qu’auprès des constructeurs membres de la Division A.6 « Surveillance et Gestion des Installations Electriques » du Gimélec. MERCI POUR VOTRE ATTENTION Présentation : Patrick KAUFFMANN – Sté ENERDIS Interclima+Elec : 6 nov. 2013 18 / 18
