Smart Factory
by Copa Data
Gagnez en connaissance sur vos actifs !
Connaitre les performances de ses équipements et
pouvoir en améliorer le rendement, la qualité et la
disponibilité, facile à dire mais pas toujours aussi simple
à mettre en œuvre !
D'après des études du Symop*:
 34% des industriels en France autoévaluent leur
outil de production comme étant pas ou peu
compétitif !
 l'âge moyen de l'ensemble des équipements
industriels en France est de 19 ans !!
* Membre de la Fédération des Industries Mécaniques (FIM) et fondateur de l’Alliance Industrie du Futur (AIF), le Symop est l’organisation
professionnelle des créateurs de solutions industrielles, fabricants de machines, technologies et équipements pour la production industrielle
Quelles problématiques ?
• Comment améliorer les performances des équipements de production ?
• Comment optimiser la stratégie de maintenance ?
• Comment réduire les consommations d’énergies ?
Gagner en connaissance sur la
performance des actifs
Exploiter pleinement la capacité
de production installée
Limiter les surconsommations de
matière
PERFOMANCE
DE PRODUCTION
Garantir la disponibilité des lignes
Analyser les causes de dégradations
et mettre en place les actions
correctives
Elaborer la stratégie
d'investissements et de maintenance
grâce à l’analyse prévisionnelle
MAINTENANCE
MANAGEMENT
DE L’ENERGIE
Maîtrisez les dépenses
énergétiques

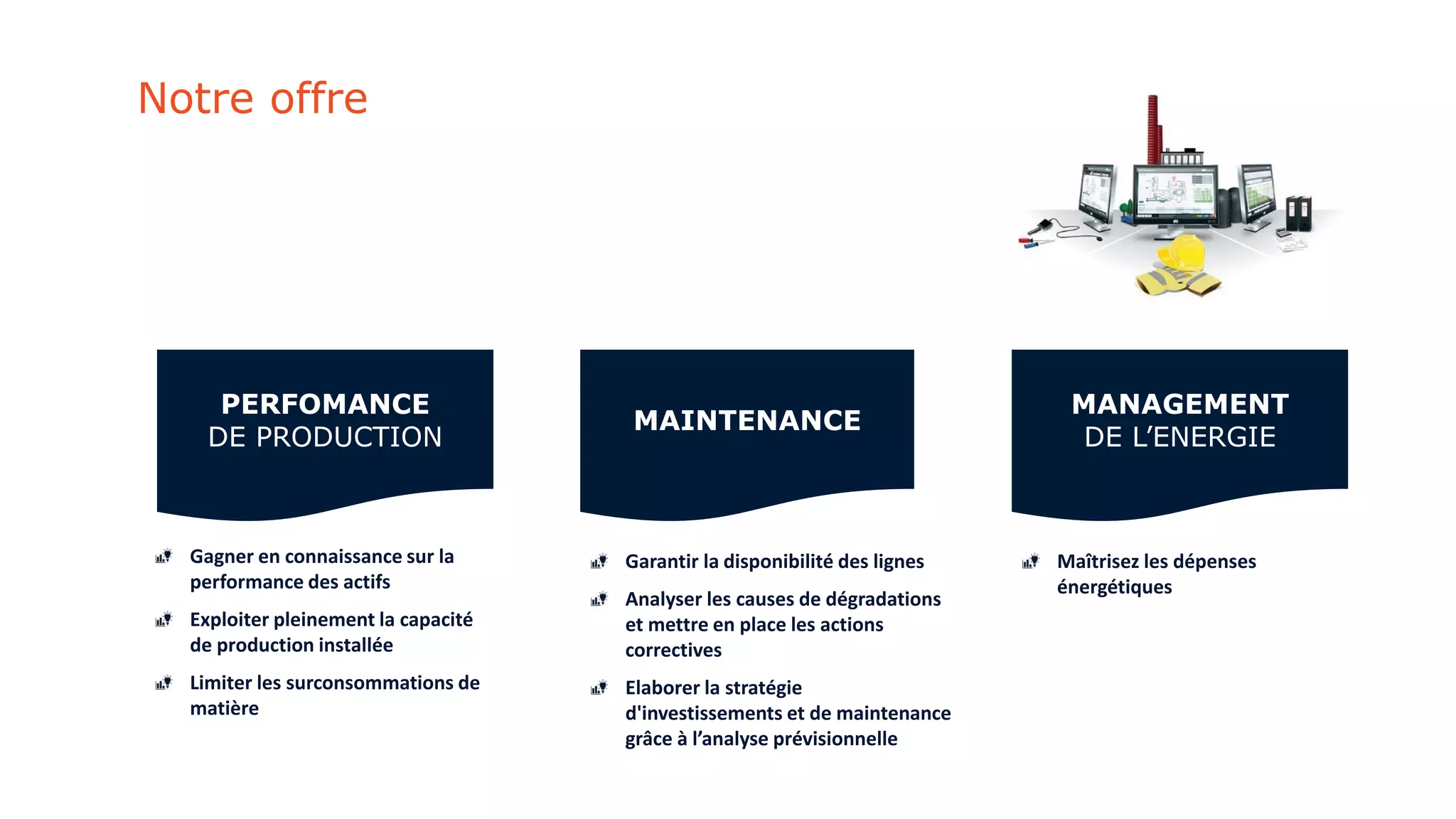

Notre offre
traitement des données
archivage
2 - valoriser
Connectivité OT
1 - collecter
gestion des
alarmes et des
événements
affichage dynamique
rapports
3 - exploiter

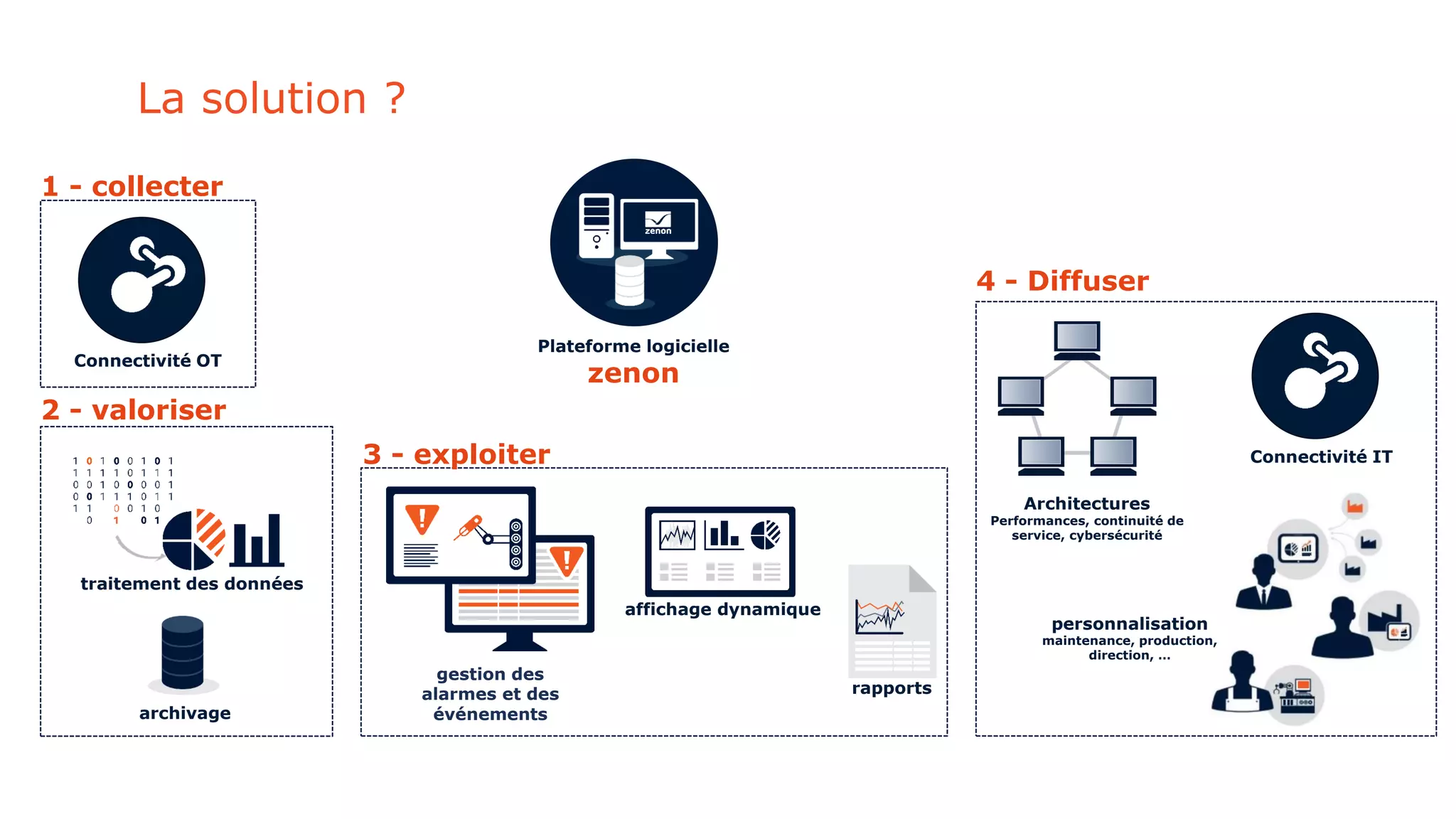

La solution ?
personnalisation
maintenance, production,
direction, …
4 - Diffuser
Architectures
Performances, continuité de
service, cybersécurité
Connectivité IT
Plateforme logicielle
zenon

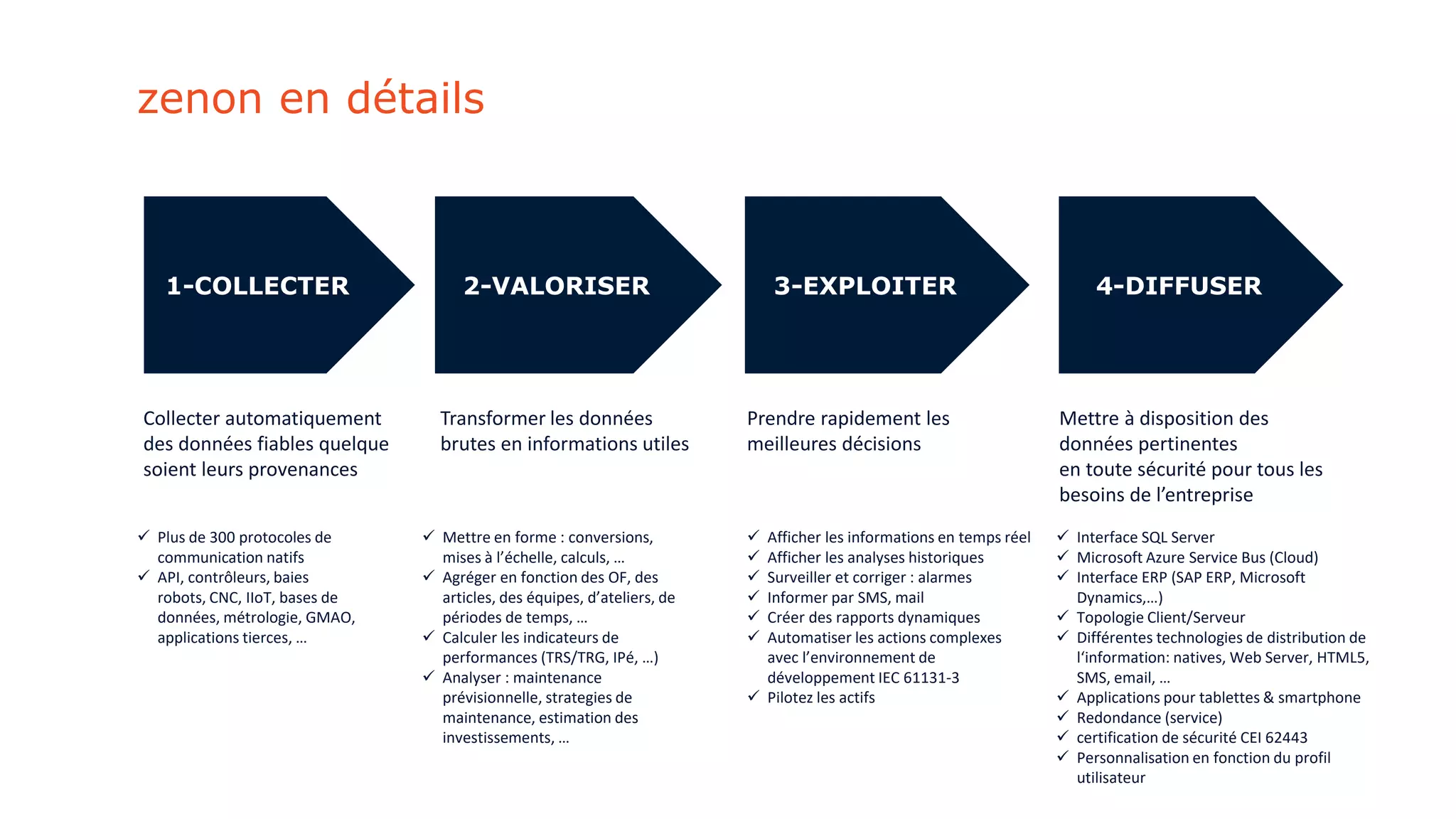

zenon en détails
1-COLLECTER 3-EXPLOITER
Collecter automatiquement
des données fiables quelque
soient leurs provenances
Prendre rapidement les
meilleures décisions
 Plus de 300 protocoles de
communication natifs
 API, contrôleurs, baies
robots, CNC, IIoT, bases de
données, métrologie, GMAO,
applications tierces, …
 Afficher les informations en temps réel
 Afficher les analyses historiques
 Surveiller et corriger : alarmes
 Informer par SMS, mail
 Créer des rapports dynamiques
 Automatiser les actions complexes
avec l’environnement de
développement IEC 61131-3
 Pilotez les actifs
2-VALORISER
Transformer les données
brutes en informations utiles
 Mettre en forme : conversions,
mises à l’échelle, calculs, …
 Agréger en fonction des OF, des
articles, des équipes, d’ateliers, de
périodes de temps, …
 Calculer les indicateurs de
performances (TRS/TRG, IPé, …)
 Analyser : maintenance
prévisionnelle, strategies de
maintenance, estimation des
investissements, …
4-DIFFUSER
Mettre à disposition des
données pertinentes
en toute sécurité pour tous les
besoins de l’entreprise
 Interface SQL Server
 Microsoft Azure Service Bus (Cloud)
 Interface ERP (SAP ERP, Microsoft
Dynamics,…)
 Topologie Client/Serveur
 Différentes technologies de distribution de
l‘information: natives, Web Server, HTML5,
SMS, email, …
 Applications pour tablettes & smartphone
 Redondance (service)
 certification de sécurité CEI 62443
 Personnalisation en fonction du profil
utilisateur

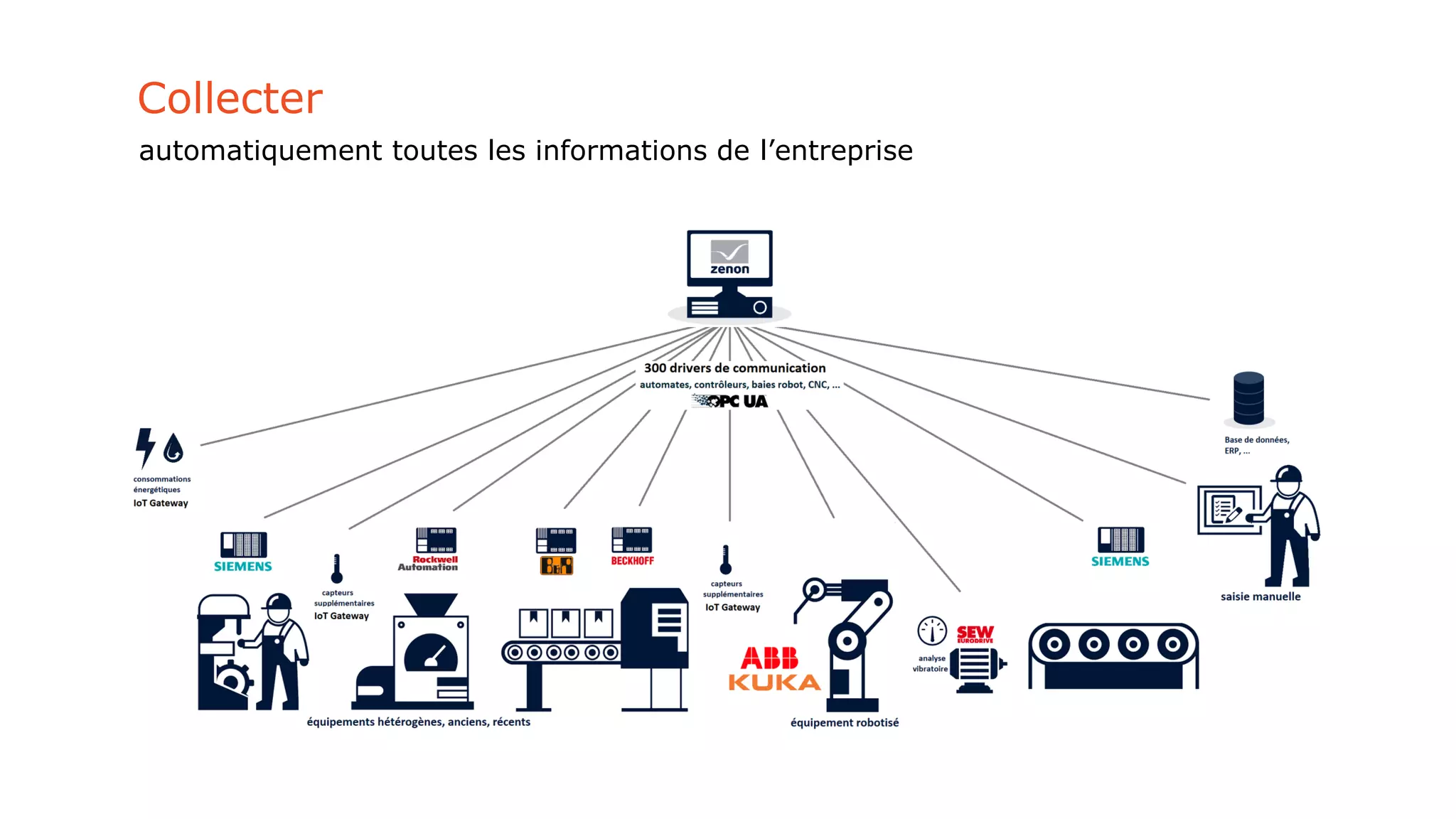

Collecter
Collecter
automatiquement toutes les informations de l’entreprise
Valoriser et Exploiter
Informer :

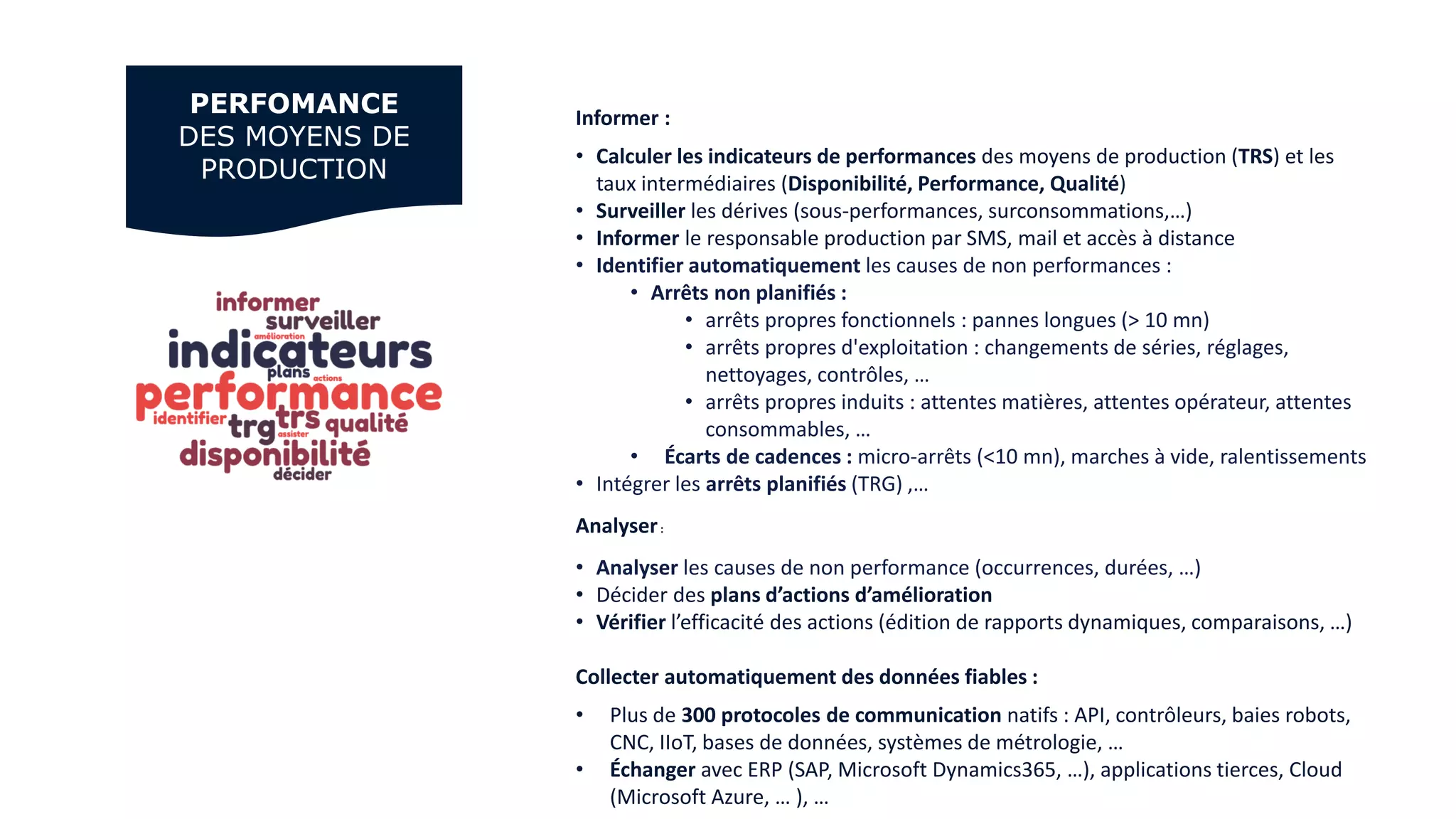

• Calculer les indicateurs de performances des moyens de production (TRS) et les
taux intermédiaires (Disponibilité, Performance, Qualité)
• Surveiller les dérives (sous-performances, surconsommations,…)
• Informer le responsable production par SMS, mail et accès à distance
• Identifier automatiquement les causes de non performances :
• Arrêts non planifiés :
• arrêts propres fonctionnels : pannes longues (> 10 mn)
• arrêts propres d'exploitation : changements de séries, réglages,
nettoyages, contrôles, …
• arrêts propres induits : attentes matières, attentes opérateur, attentes
consommables, …
• Écarts de cadences : micro-arrêts (<10 mn), marches à vide, ralentissements
• Intégrer les arrêts planifiés (TRG) ,…
Analyser:
• Analyser les causes de non performance (occurrences, durées, …)
• Décider des plans d’actions d’amélioration
• Vérifier l’efficacité des actions (édition de rapports dynamiques, comparaisons, …)
Collecter automatiquement des données fiables :
• Plus de 300 protocoles de communication natifs : API, contrôleurs, baies robots,
CNC, IIoT, bases de données, systèmes de métrologie, …
• Échanger avec ERP (SAP, Microsoft Dynamics365, …), applications tierces, Cloud
(Microsoft Azure, … ), …
PERFOMANCE
DES MOYENS DE
PRODUCTION

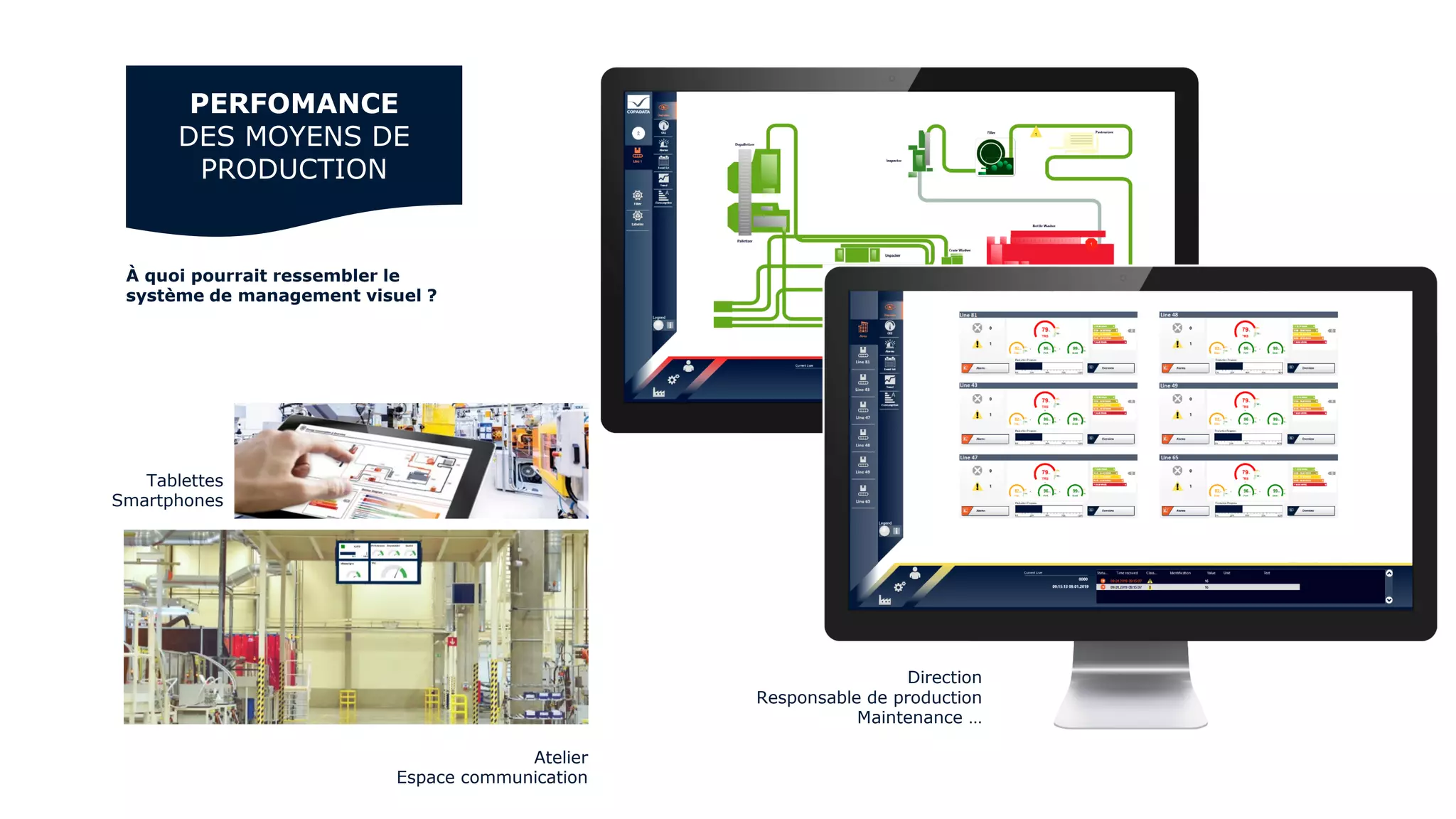

À quoi pourrait ressembler le
système de management visuel ?
Atelier
Espace communication
PERFOMANCE
DES MOYENS DE
PRODUCTION
Tablettes
Smartphones
Direction
Responsable de production
Maintenance …

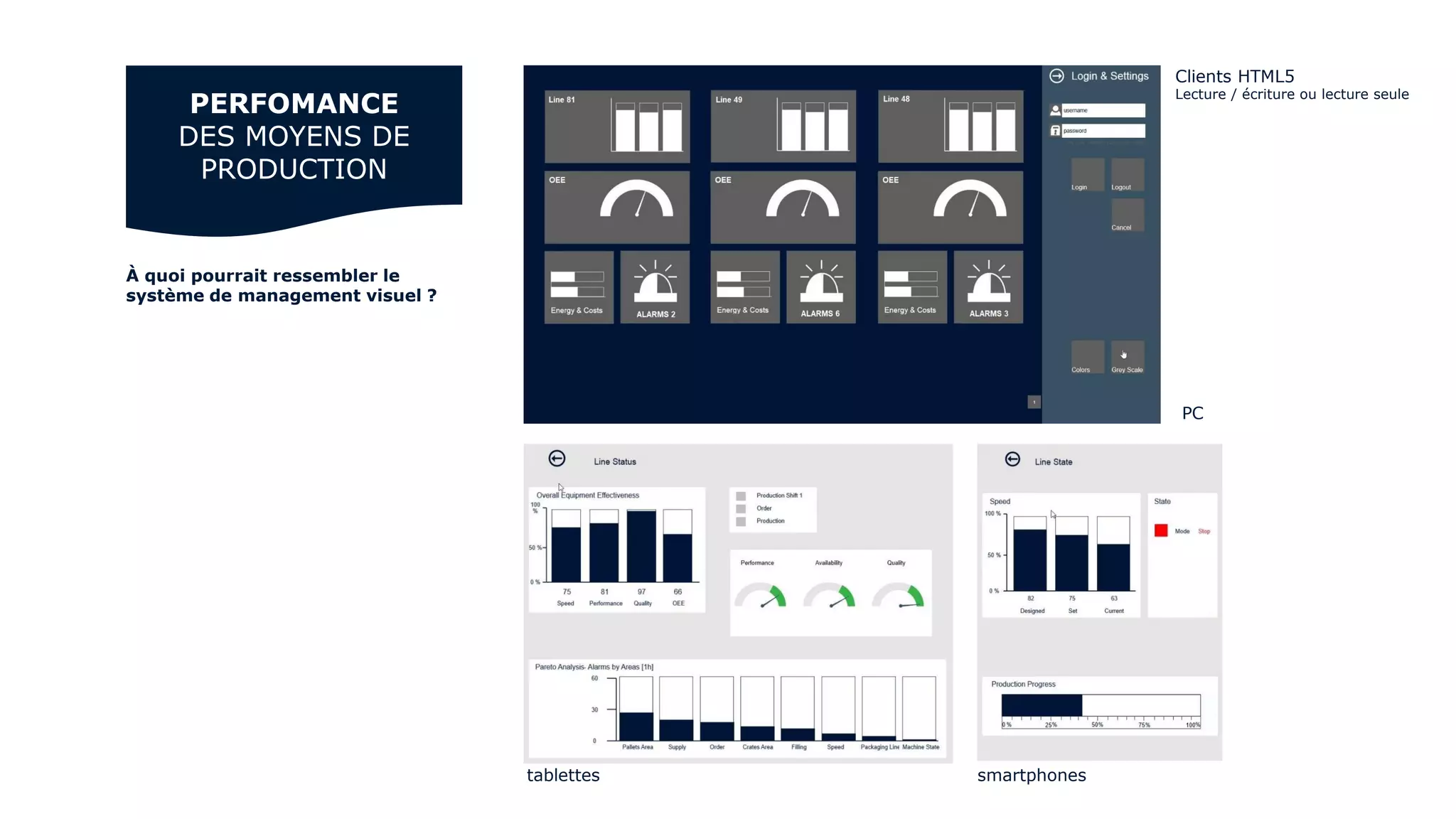

À quoi pourrait ressembler le
système de management visuel ?
Clients HTML5
Lecture / écriture ou lecture seule
PERFOMANCE
DES MOYENS DE
PRODUCTION
PC
tablettes smartphones

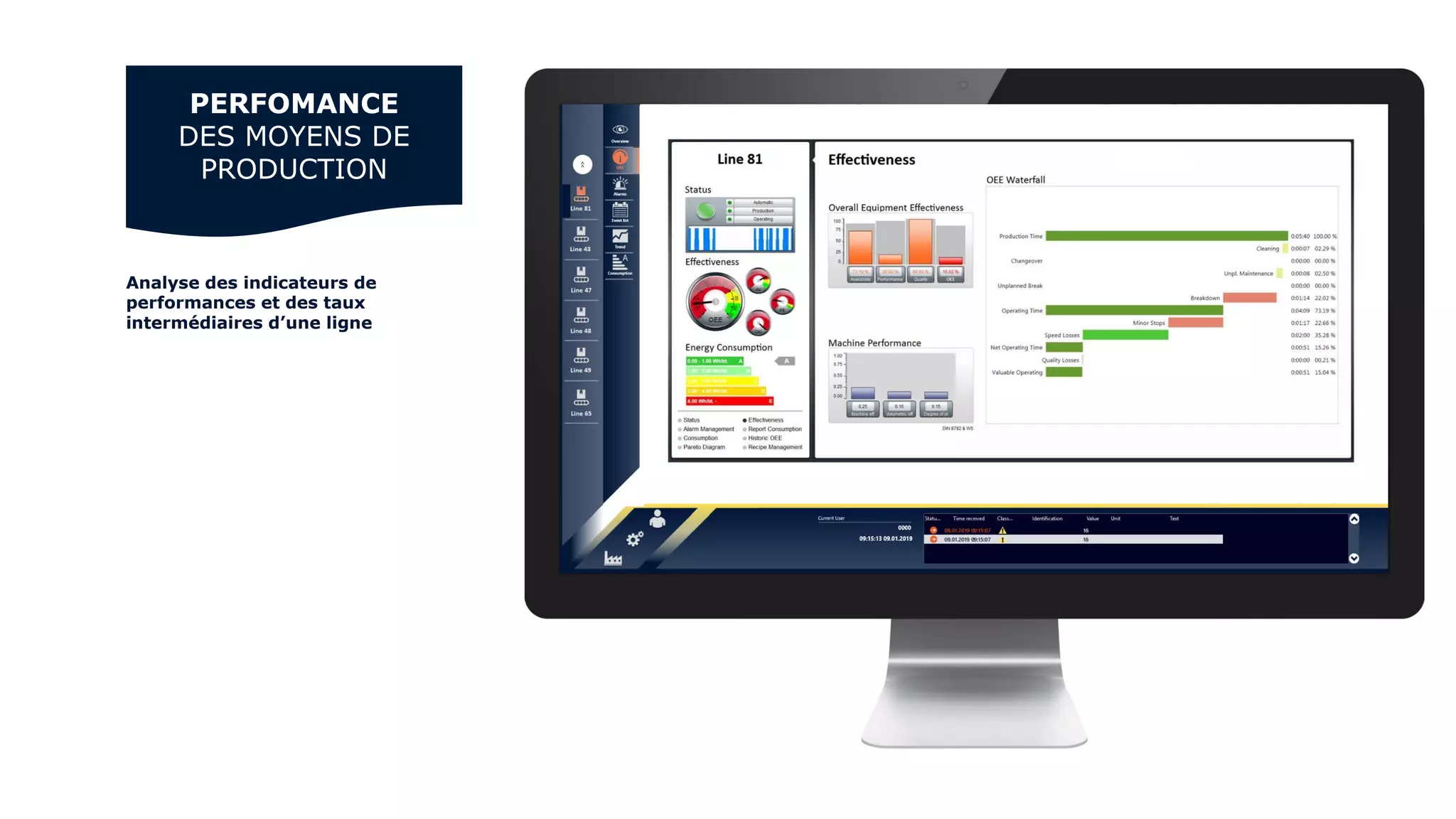

Analyse des indicateurs de
performances et des taux
intermédiaires d’une ligne
PERFOMANCE
DES MOYENS DE
PRODUCTION
PERFOMANCE
DES MOYENS DE
PRODUCTION

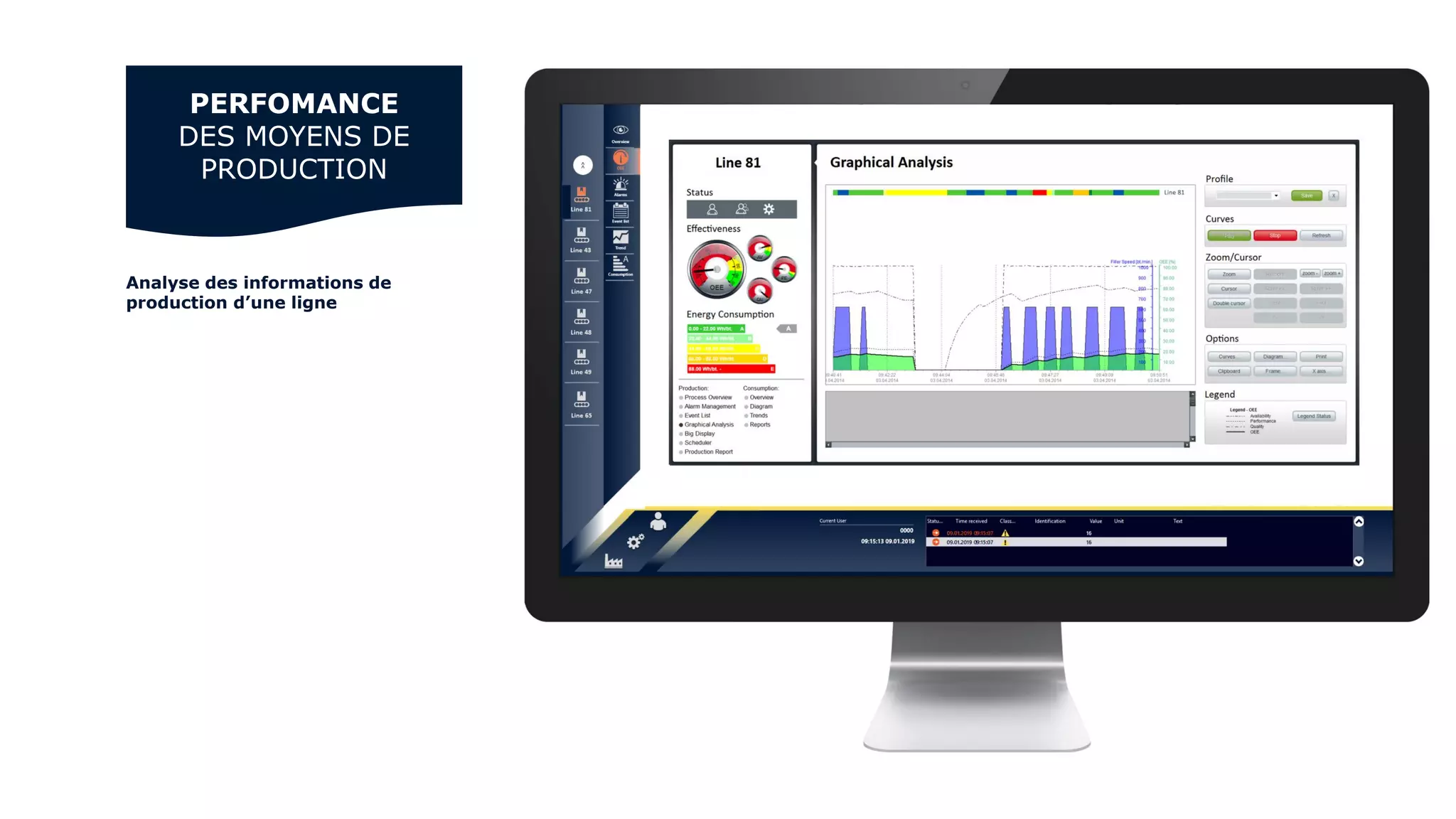

Analyse des informations de
production d’une ligne

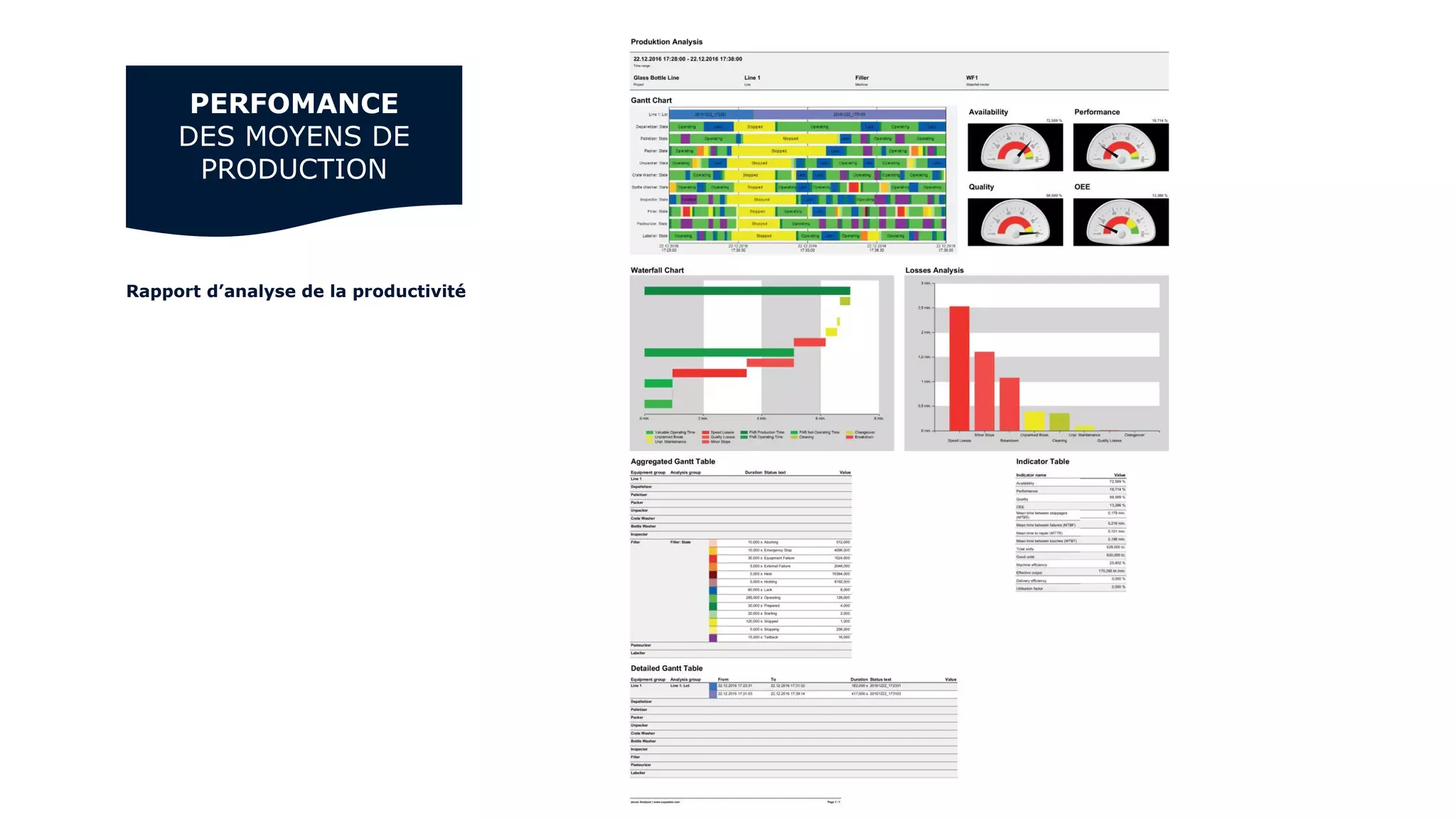

Rapport d’analyse de la productivité
PERFOMANCE
DES MOYENS DE
PRODUCTION

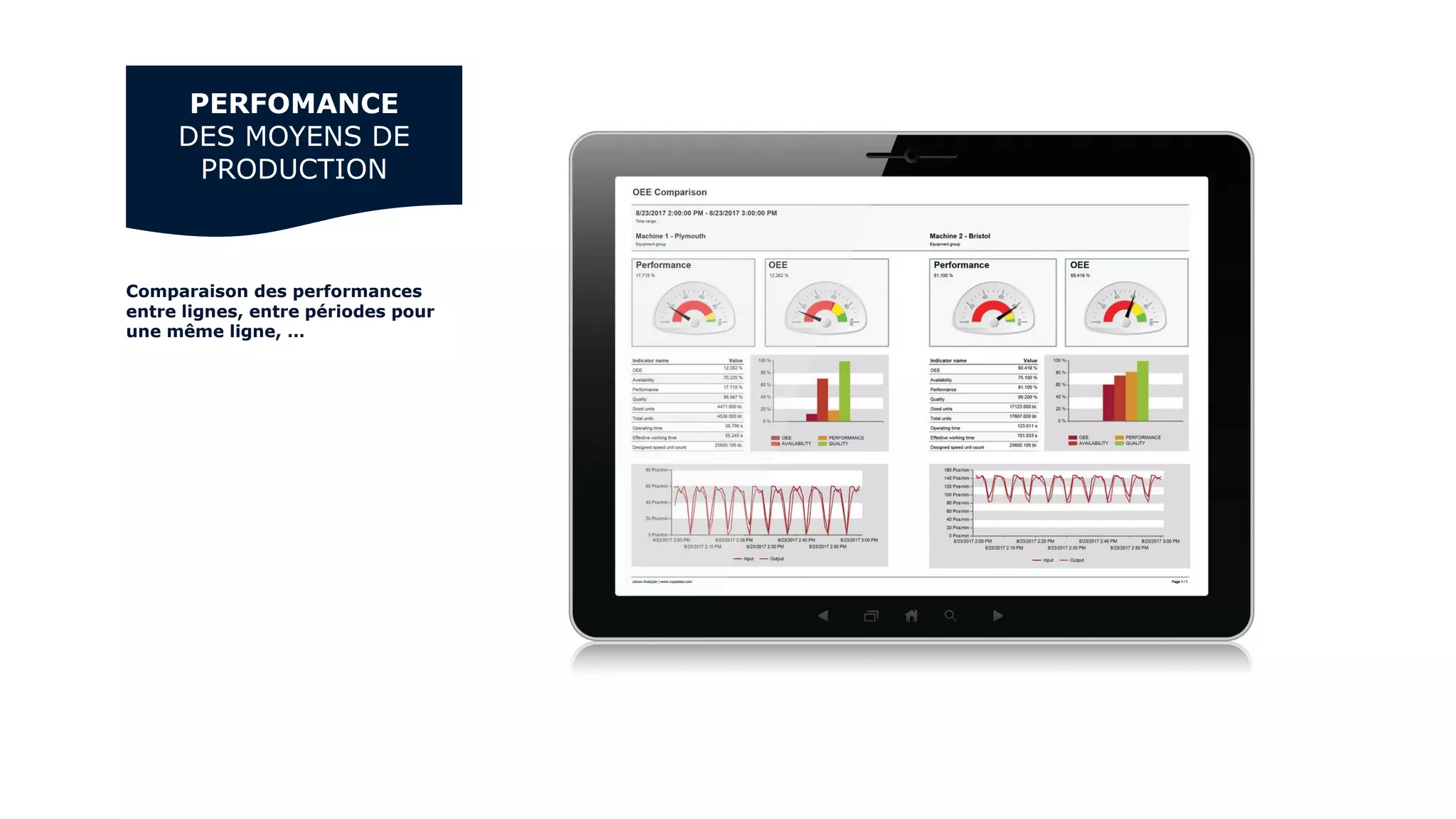

Comparaison des performances
entre lignes, entre périodes pour
une même ligne, …
PERFOMANCE
DES MOYENS DE
PRODUCTION

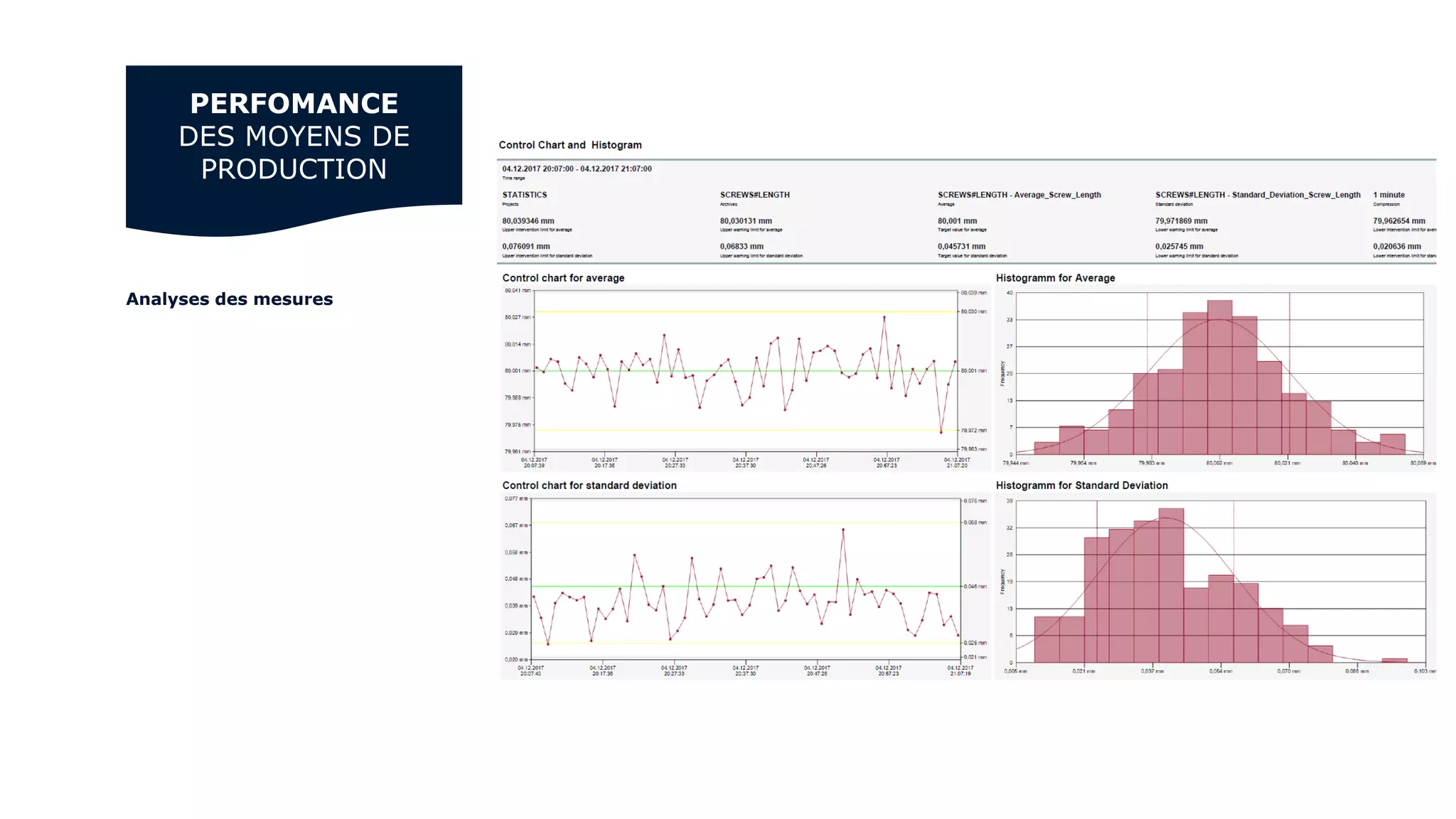

Analyses des mesures
PERFOMANCE
DES MOYENS DE
PRODUCTION

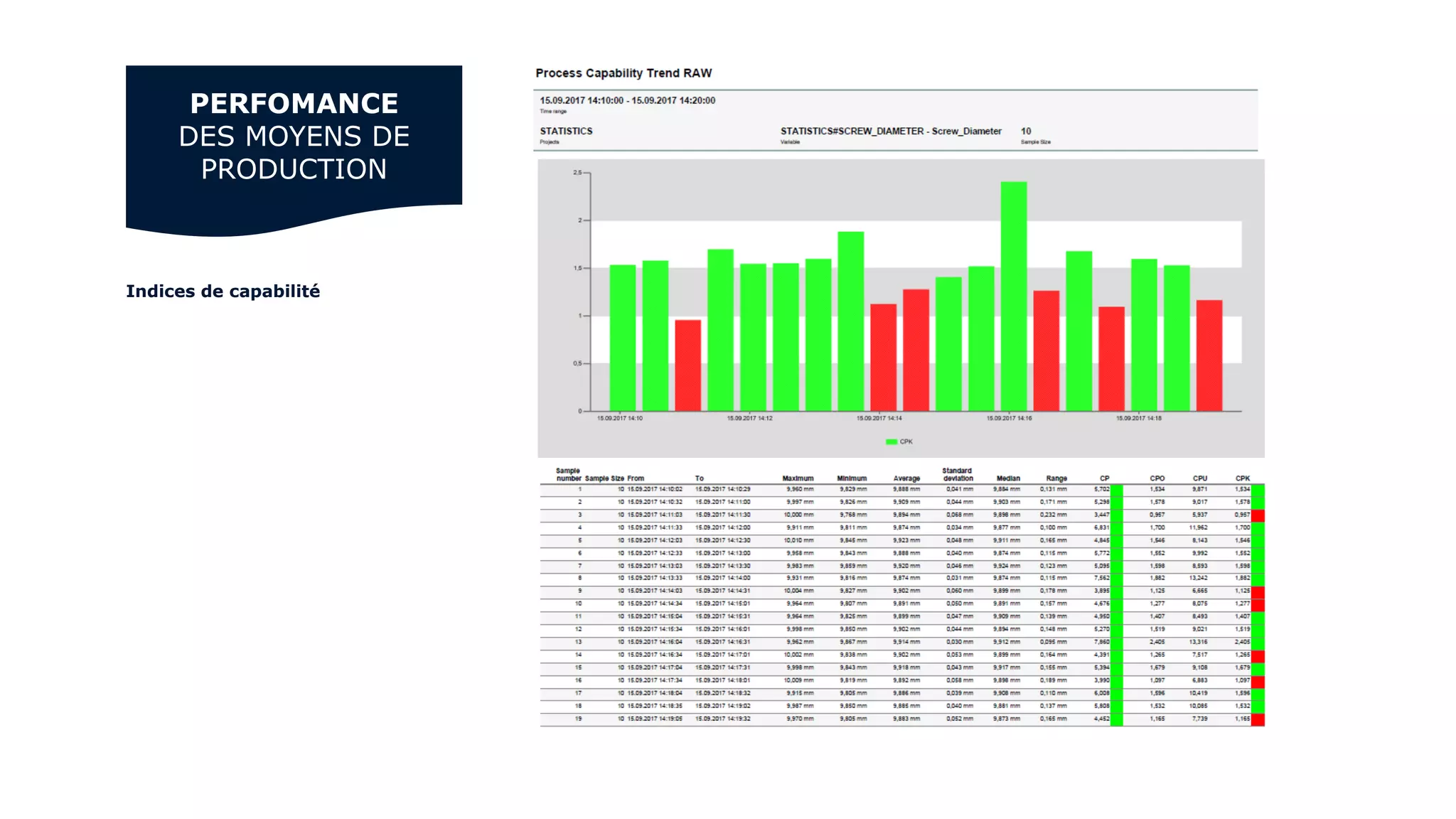

Indices de capabilité
PERFOMANCE
DES MOYENS DE
PRODUCTION
MAINTENANCE
CONDITIONNELLE ET
PREVISIONNELLE
Informer :
• Suivre en temps réel l’ensemble des données pertinentes des équipements.
• Alerter sur les dérives (alarmes).
• Informer la maintenance par SMS, mail et accès à distance (postes clients, serveur Web).
Exploiter :
• Guider le technicien de maintenance avec plans, fichiers, vidéos, animations 3D
spécifiques à l’alarme.
• Renseigner manuellement si besoin les alarmes à l’acquittement (champs libre ou liste).
Analyser :
• Archiver les alarmes avec leurs commentaires.
• Identifier les différents types de pannes.
• Analyser les causes, les fréquences, les durées, … pour prioriser les actions correctives.
Collecter automatiquement des données fiables :
• Plus de 300 protocoles de communication natifs : API, contrôleurs, baies robots, CNC,
IIoT, bases de données, systèmes de métrologie, …
• Échanger avec ERP (SAP, Microsoft Dynamics365, …), GMAO, applications tierces, Cloud
(Microsoft Azure, … ), …
• Échanger avec des systèmes de maintenance prévisionnelle (zenon Analyzer, Azure
Machine Learning de Microsoft, SAP Predictive Maintenance, …)
GESTION DES
ALARMES
alarme Liste d’alarmes
Guider pour redémarrer rapidement
Rejouer le processus enregistré pour comprendre
Analyser pour prioriser les actions correctives
Alertes (SMS, email,…)

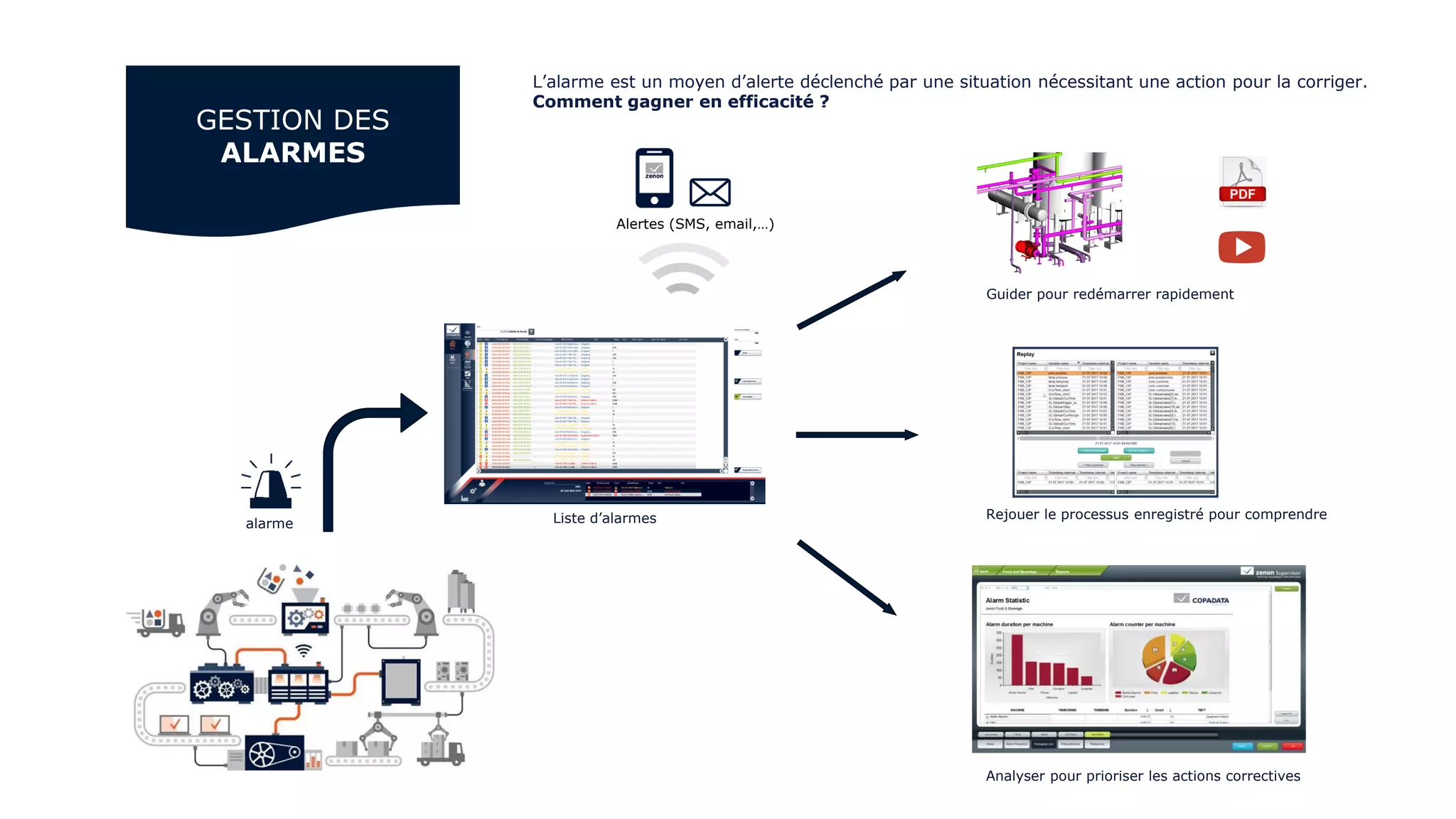

L’alarme est un moyen d’alerte déclenché par une situation nécessitant une action pour la corriger.
Comment gagner en efficacité ?

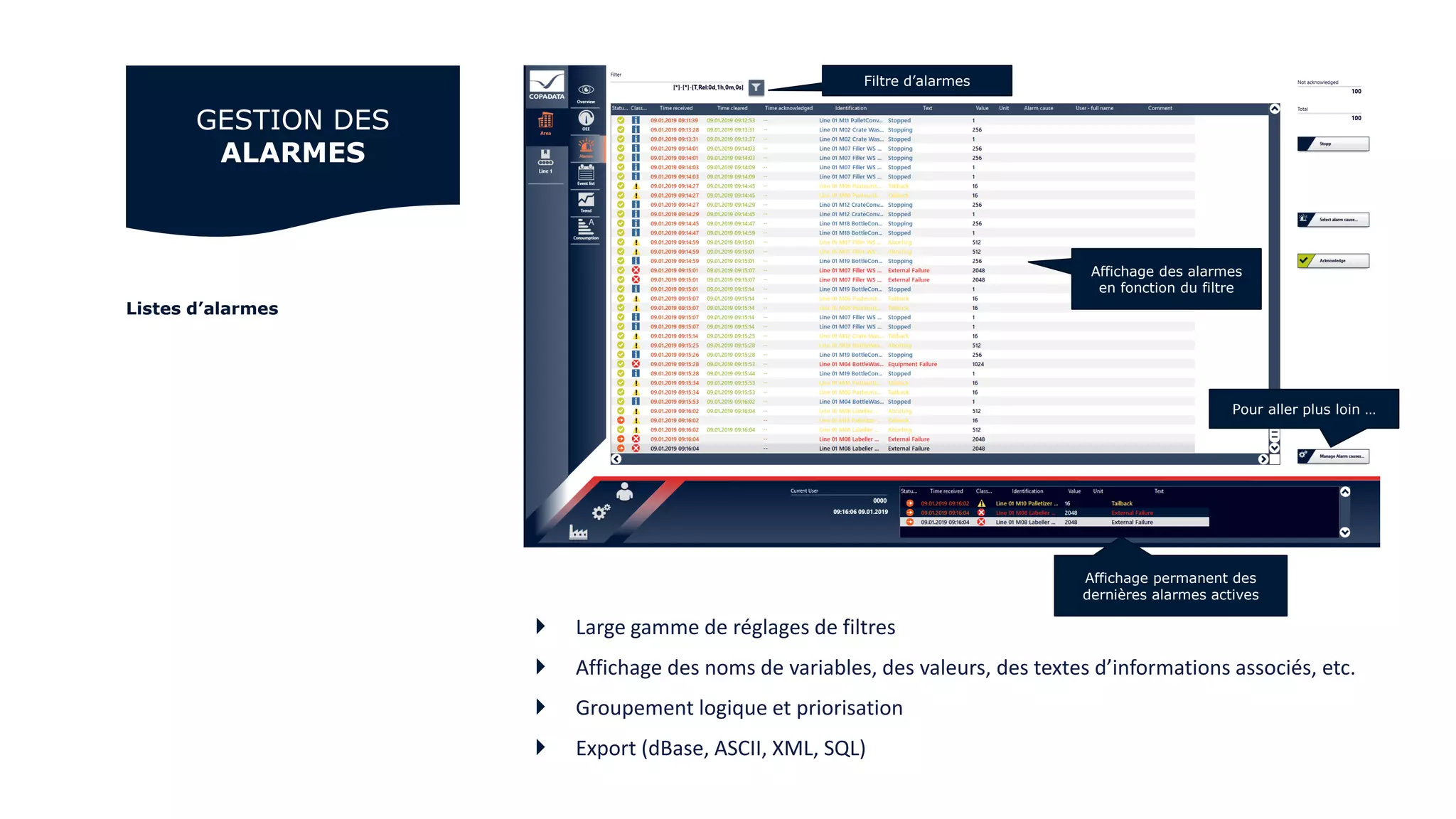

Listes d’alarmes
 Large gamme de réglages de filtres
 Affichage des noms de variables, des valeurs, des textes d’informations associés, etc.
 Groupement logique et priorisation
 Export (dBase, ASCII, XML, SQL)
GESTION DES
ALARMES
Affichage permanent des
dernières alarmes actives
Affichage des alarmes
en fonction du filtre
Filtre d’alarmes
Pour aller plus loin …

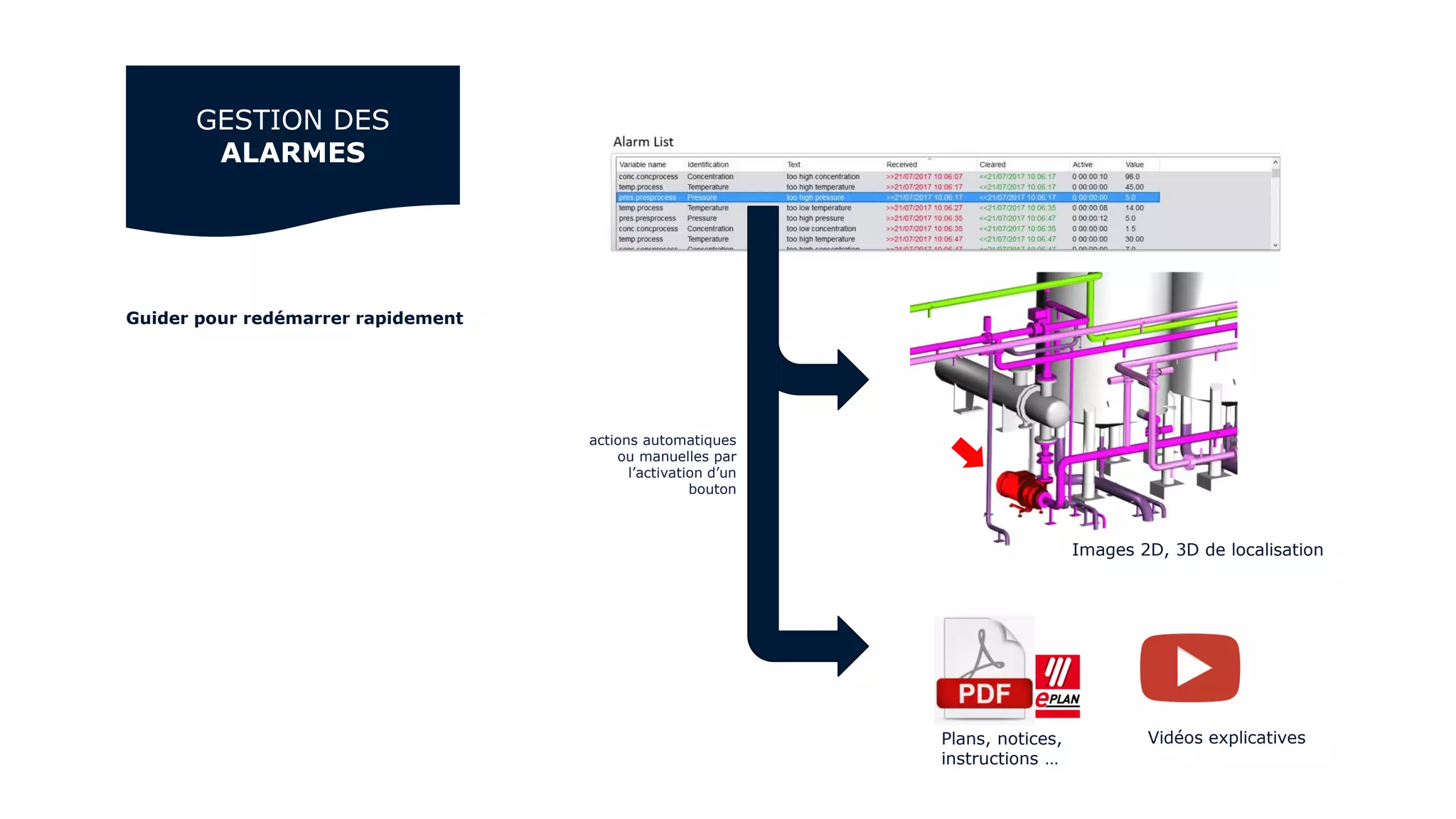

Guider pour redémarrer rapidement
GESTION DES
ALARMES
Images 2D, 3D de localisation
Plans, notices,
instructions …
Vidéos explicatives
actions automatiques
ou manuelles par
l’activation d’un
bouton

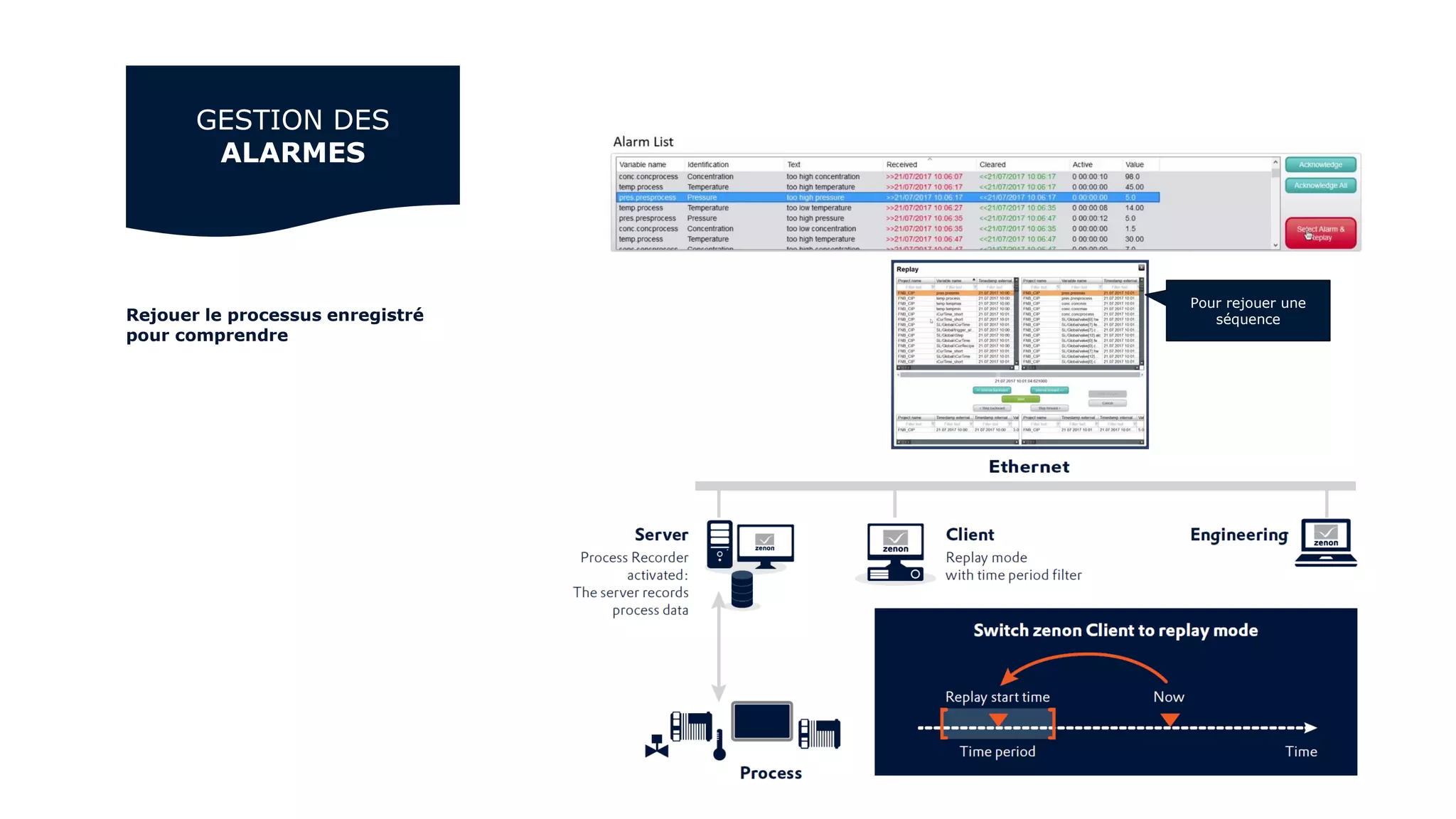

Rejouer le processus enregistré
pour comprendre
GESTION DES
ALARMES
Pour rejouer une
séquence

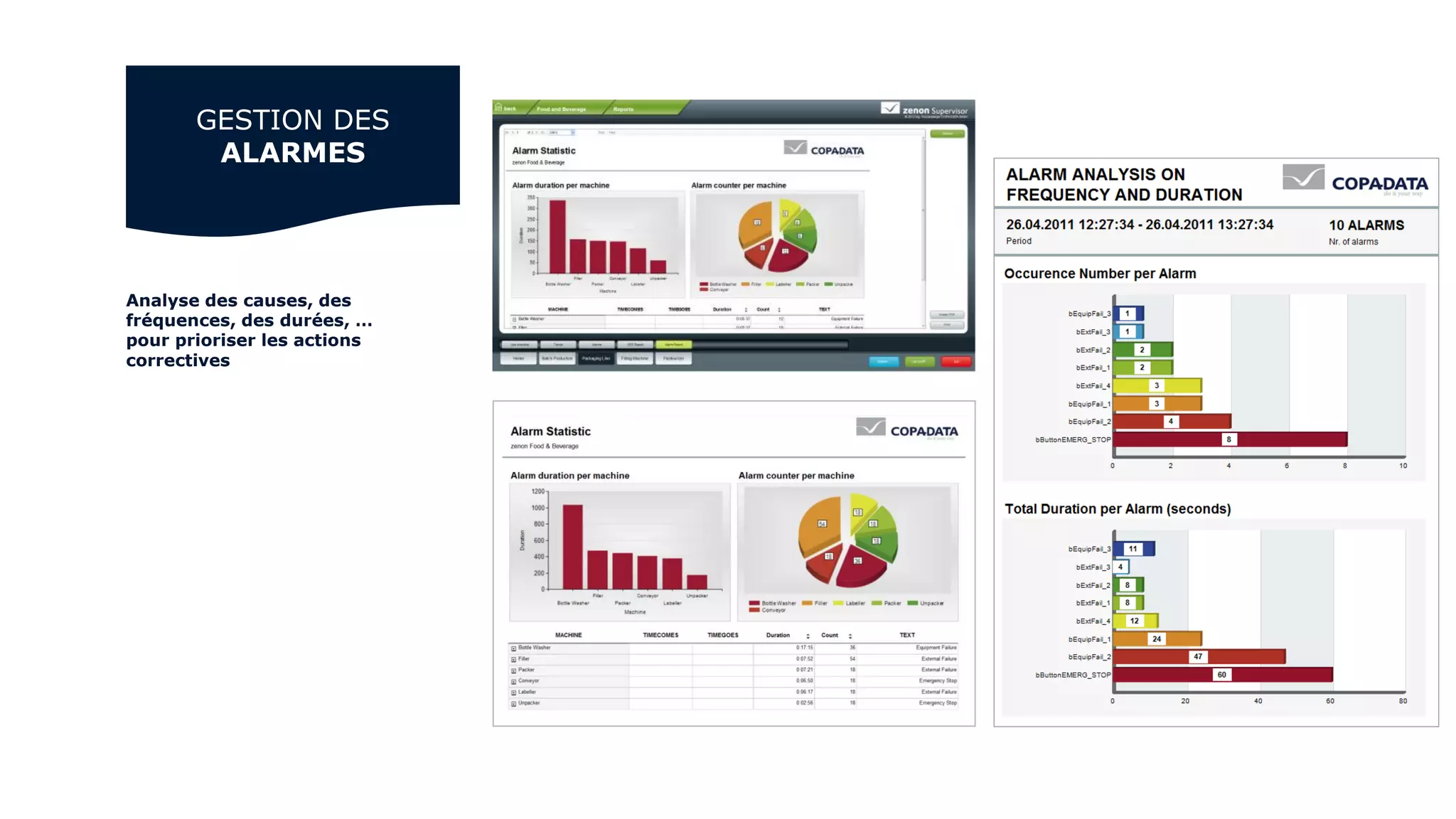

Analyse des causes, des
fréquences, des durées, …
pour prioriser les actions
correctives
GESTION DES
ALARMES
MAINTENANCE
CONDITIONNELLE ET
PREVISIONNELLE
prévoir comment le process va réagir
à un changement de paramètre
données
déterminer les corrélations
et dépendances entre les
données

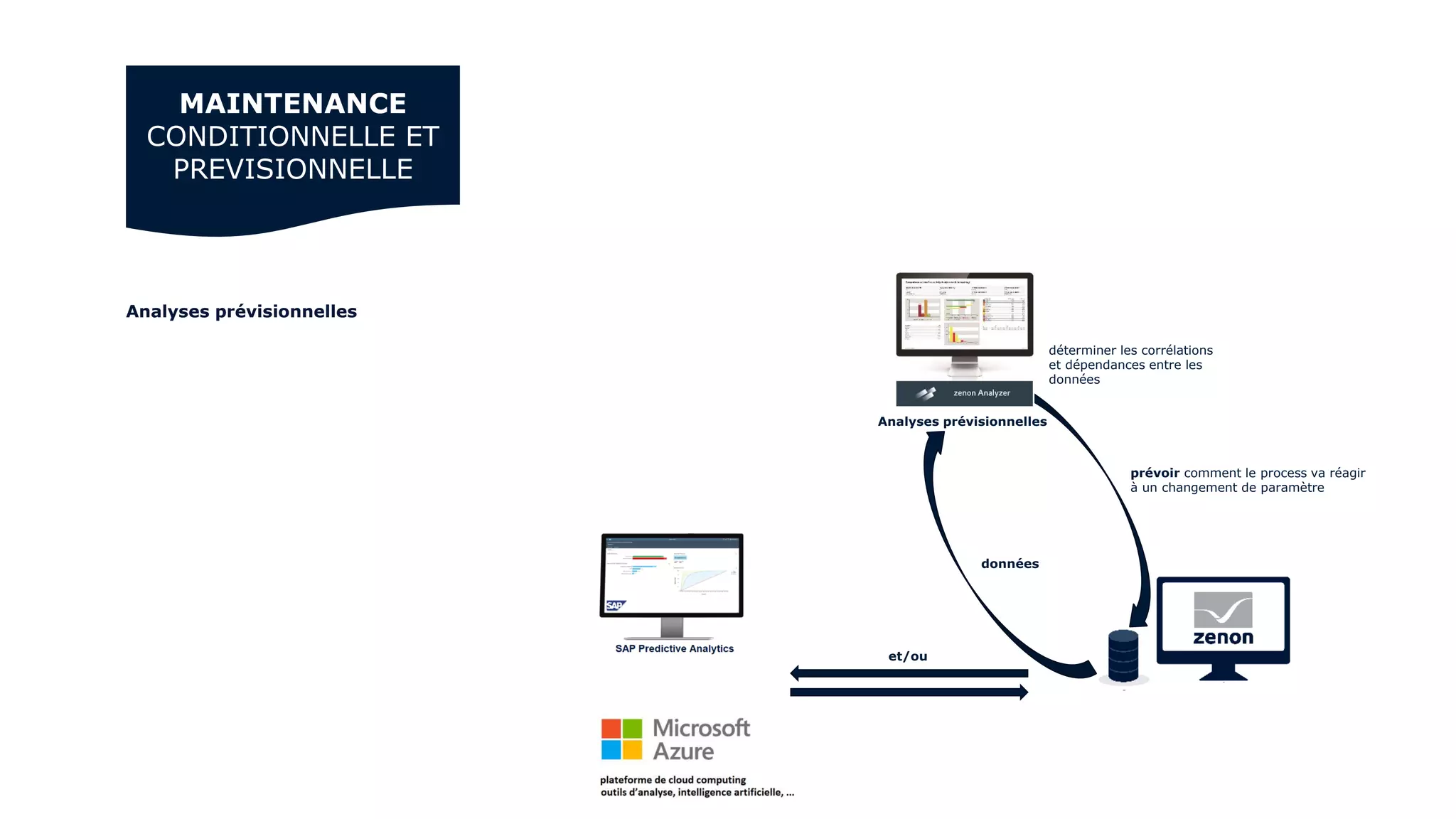

Analyses prévisionnelles
Analyses prévisionnelles
et/ou
Informer :

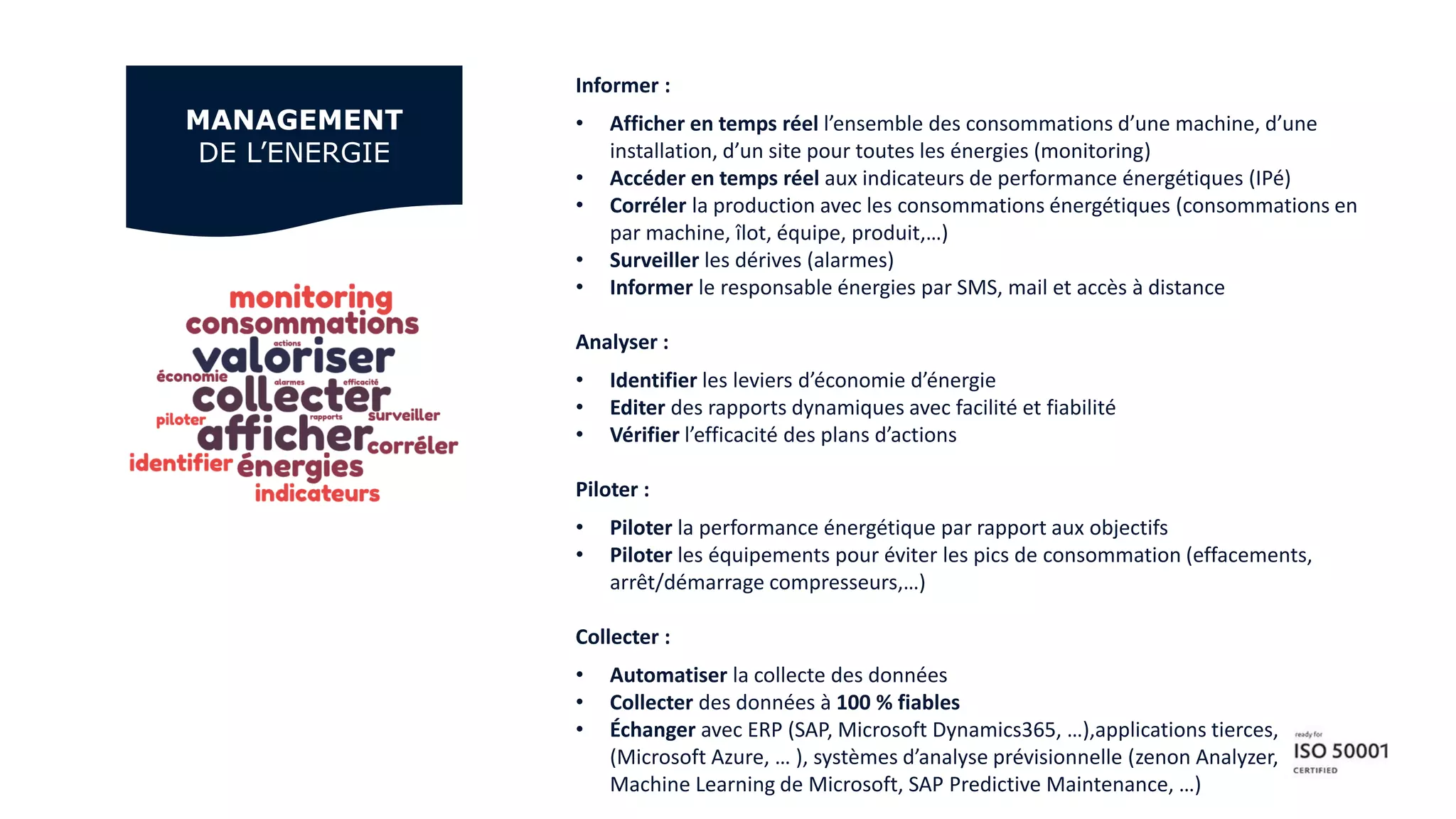

• Afficher en temps réel l’ensemble des consommations d’une machine, d’une
installation, d’un site pour toutes les énergies (monitoring)
• Accéder en temps réel aux indicateurs de performance énergétiques (IPé)
• Corréler la production avec les consommations énergétiques (consommations en
par machine, îlot, équipe, produit,…)
• Surveiller les dérives (alarmes)
• Informer le responsable énergies par SMS, mail et accès à distance
Analyser :
• Identifier les leviers d’économie d’énergie
• Editer des rapports dynamiques avec facilité et fiabilité
• Vérifier l’efficacité des plans d’actions
Piloter :
• Piloter la performance énergétique par rapport aux objectifs
• Piloter les équipements pour éviter les pics de consommation (effacements,
arrêt/démarrage compresseurs,…)
Collecter :
• Automatiser la collecte des données
• Collecter des données à 100 % fiables
• Échanger avec ERP (SAP, Microsoft Dynamics365, …),applications tierces, Cloud
(Microsoft Azure, … ), systèmes d’analyse prévisionnelle (zenon Analyzer, Azure
Machine Learning de Microsoft, SAP Predictive Maintenance, …)
MANAGEMENT
DE L’ENERGIE

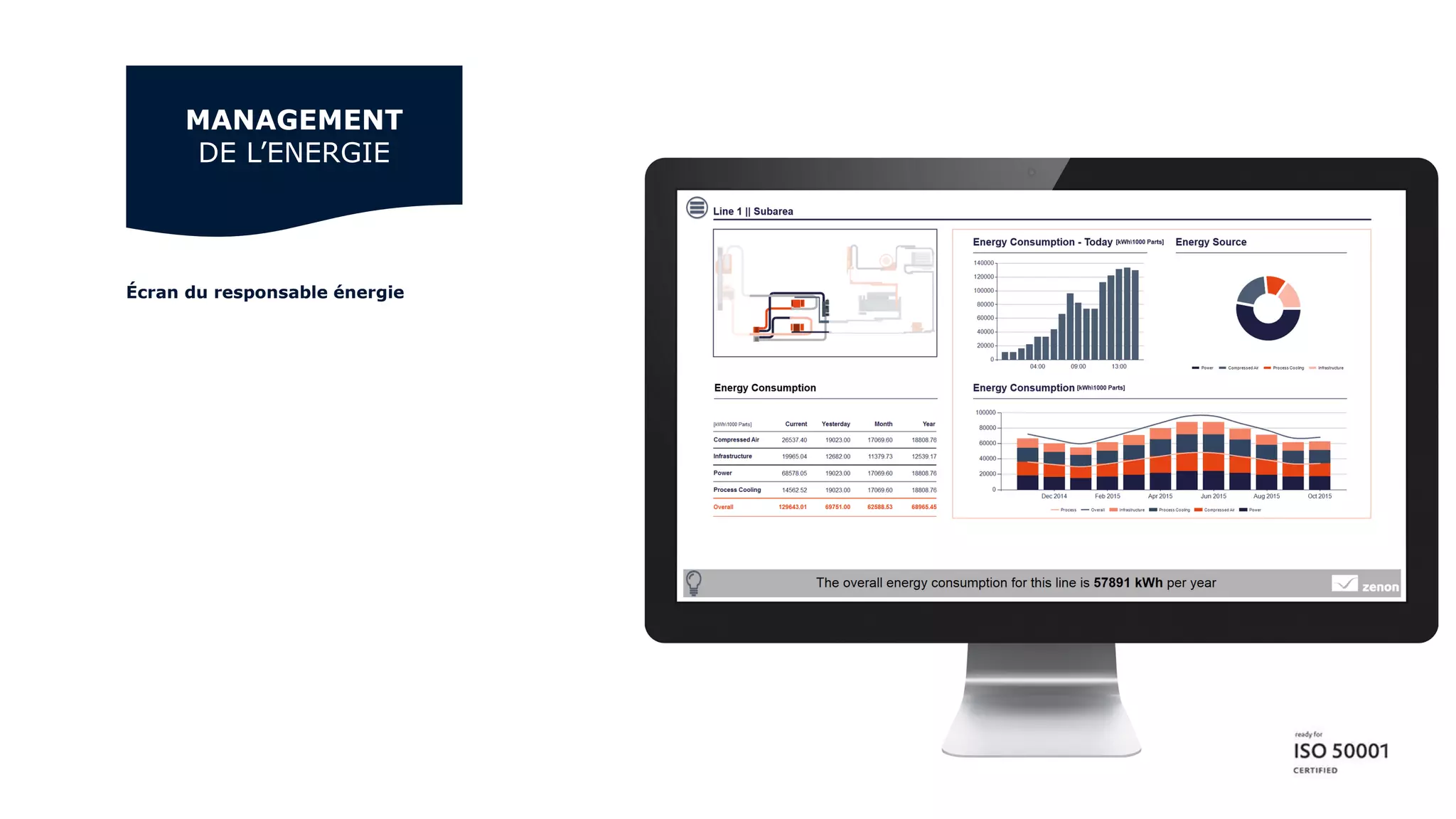

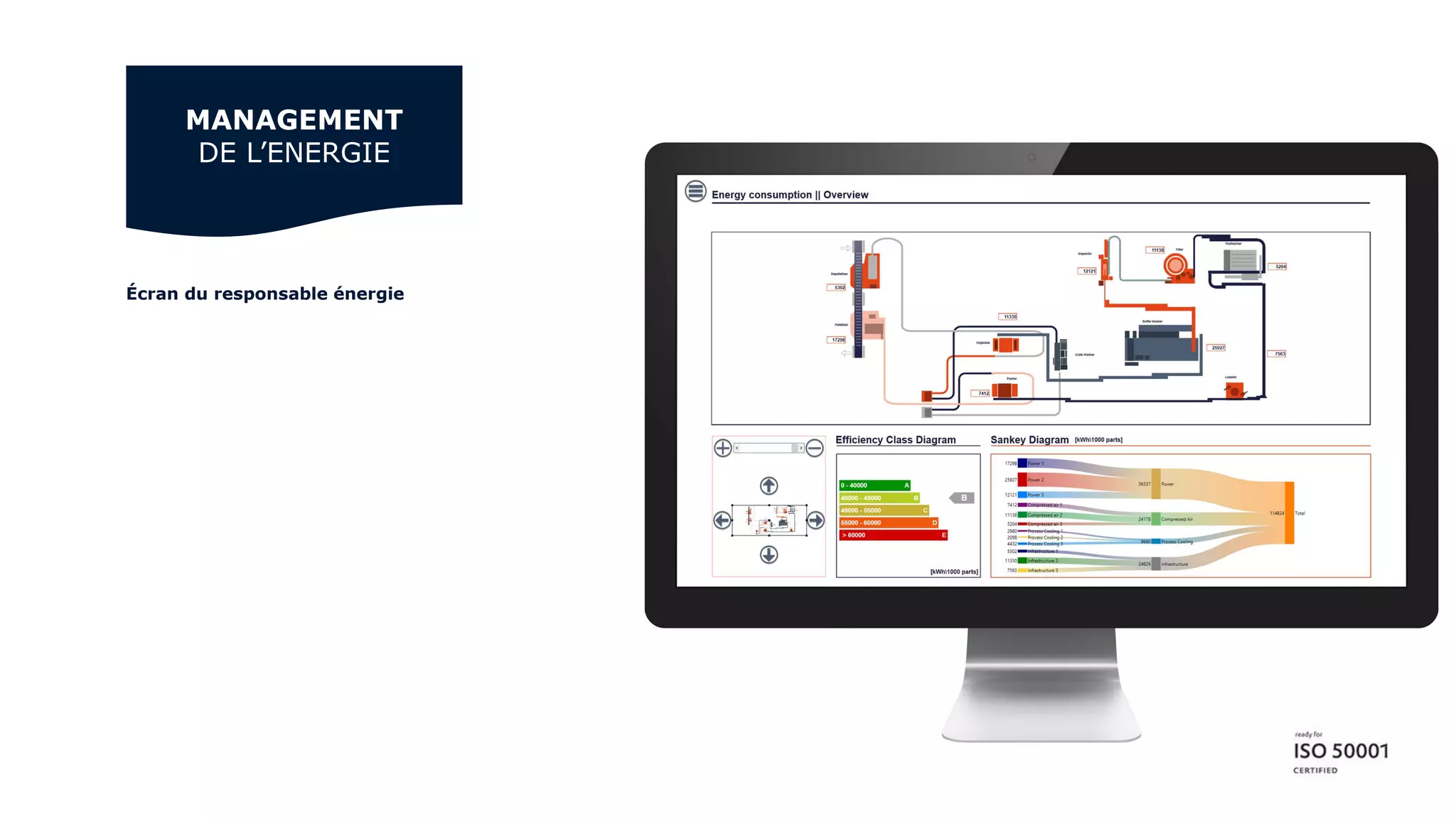

Écran du responsable énergie
MANAGEMENT
DE L’ENERGIE
Écran du responsable énergie
MANAGEMENT
DE L’ENERGIE

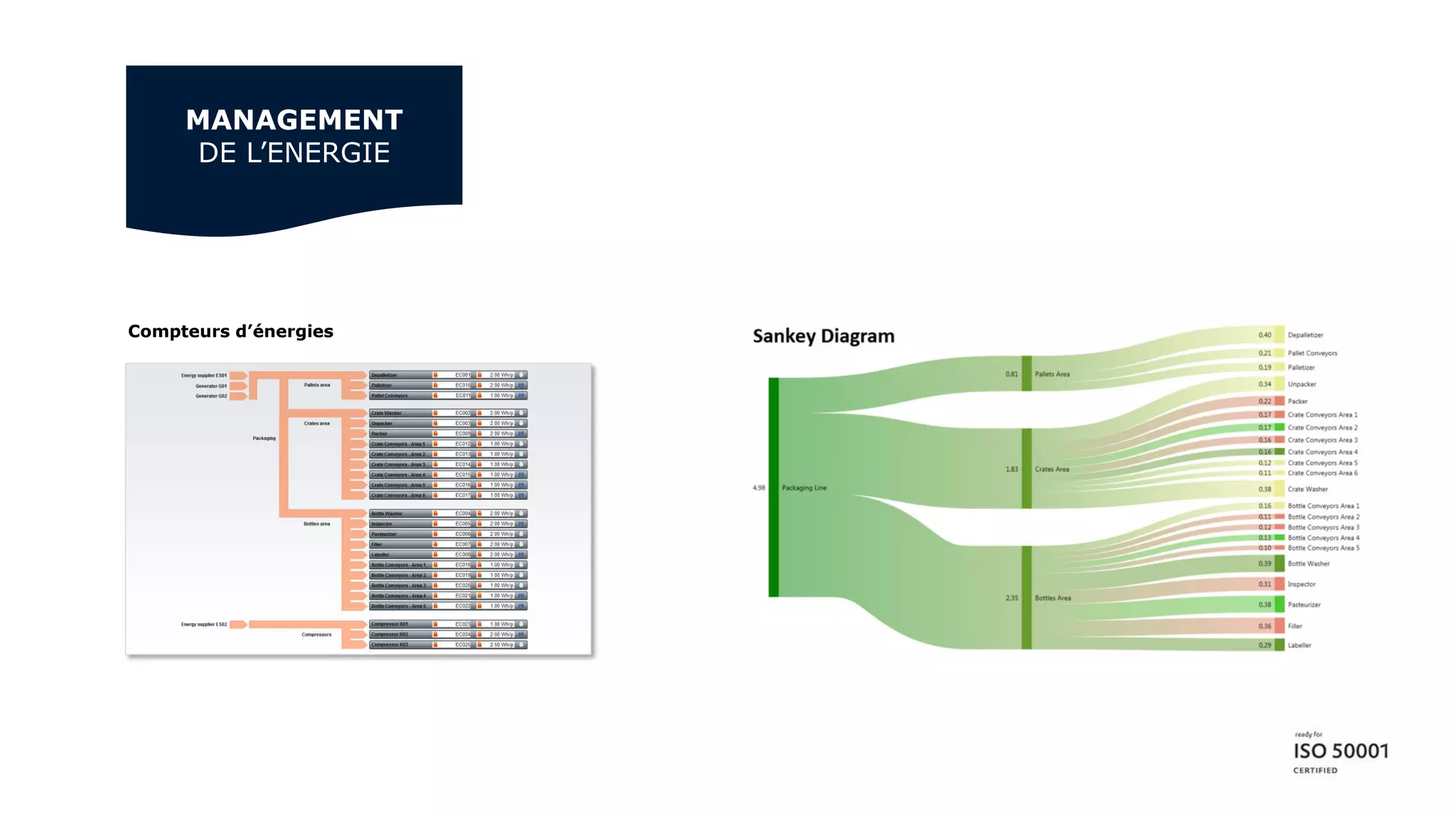

Compteurs d’énergies
MANAGEMENT
DE L’ENERGIE

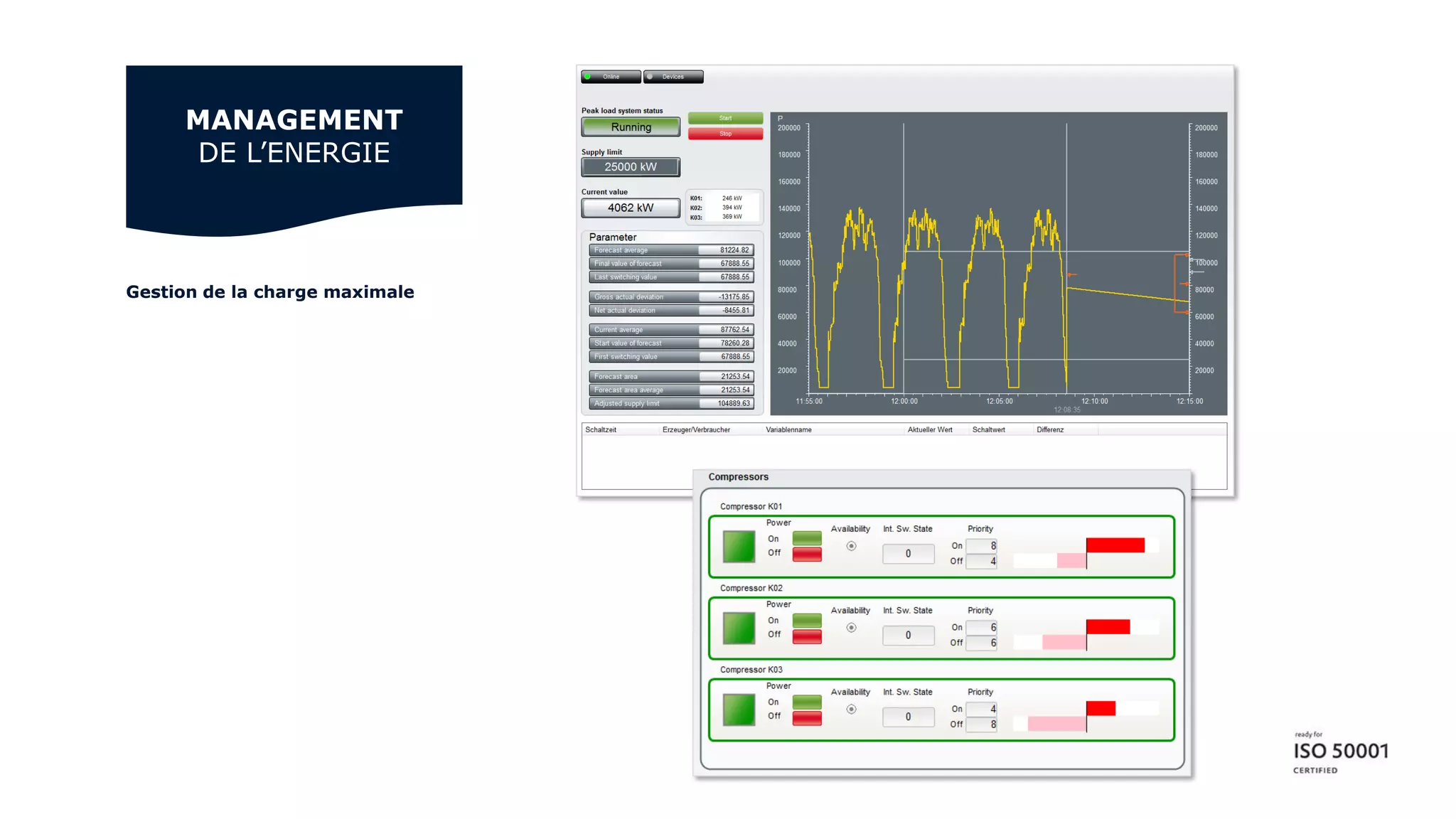

Gestion de la charge maximale
MANAGEMENT
DE L’ENERGIE

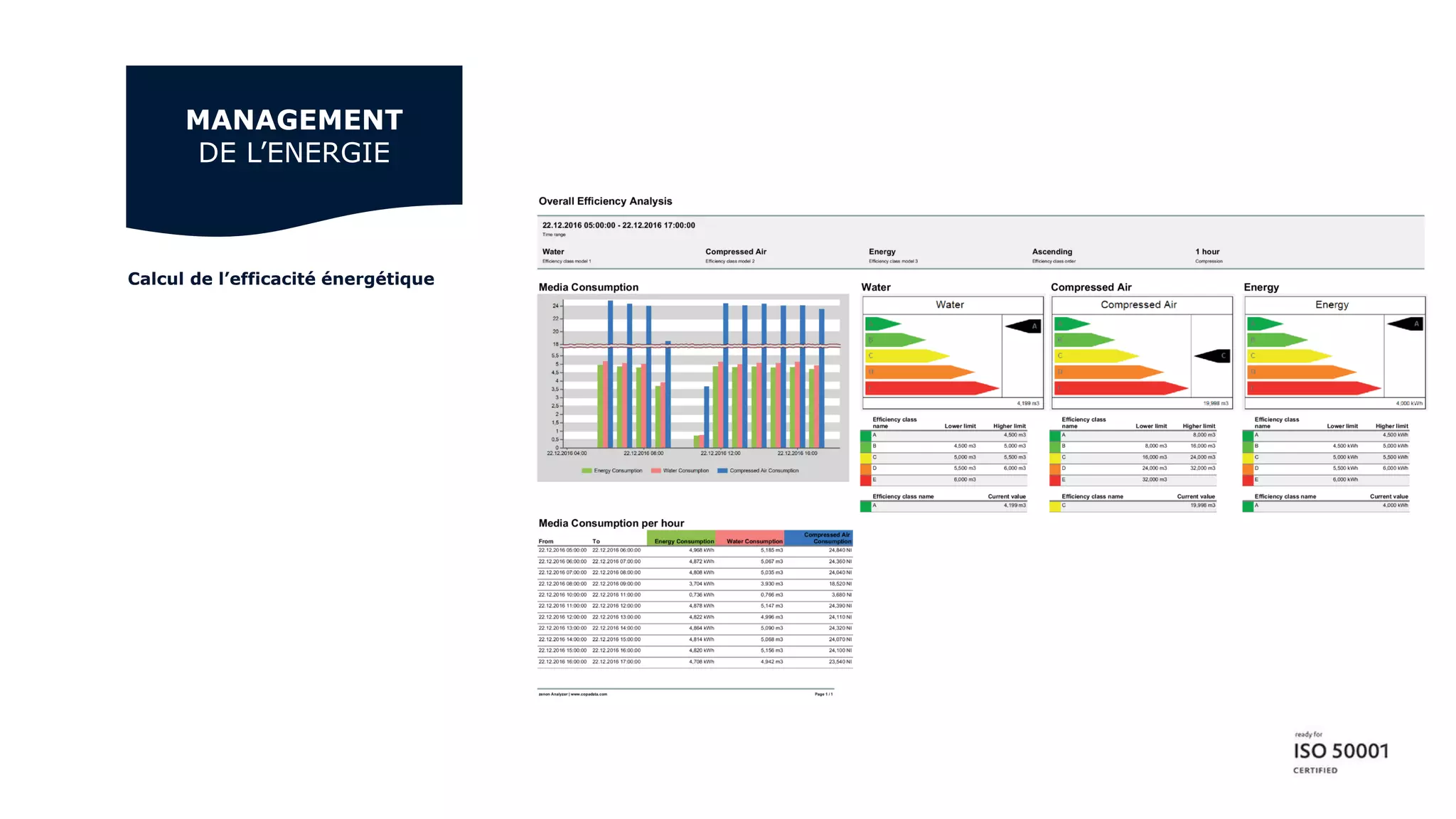

Calcul de l’efficacité énergétique
MANAGEMENT
DE L’ENERGIE

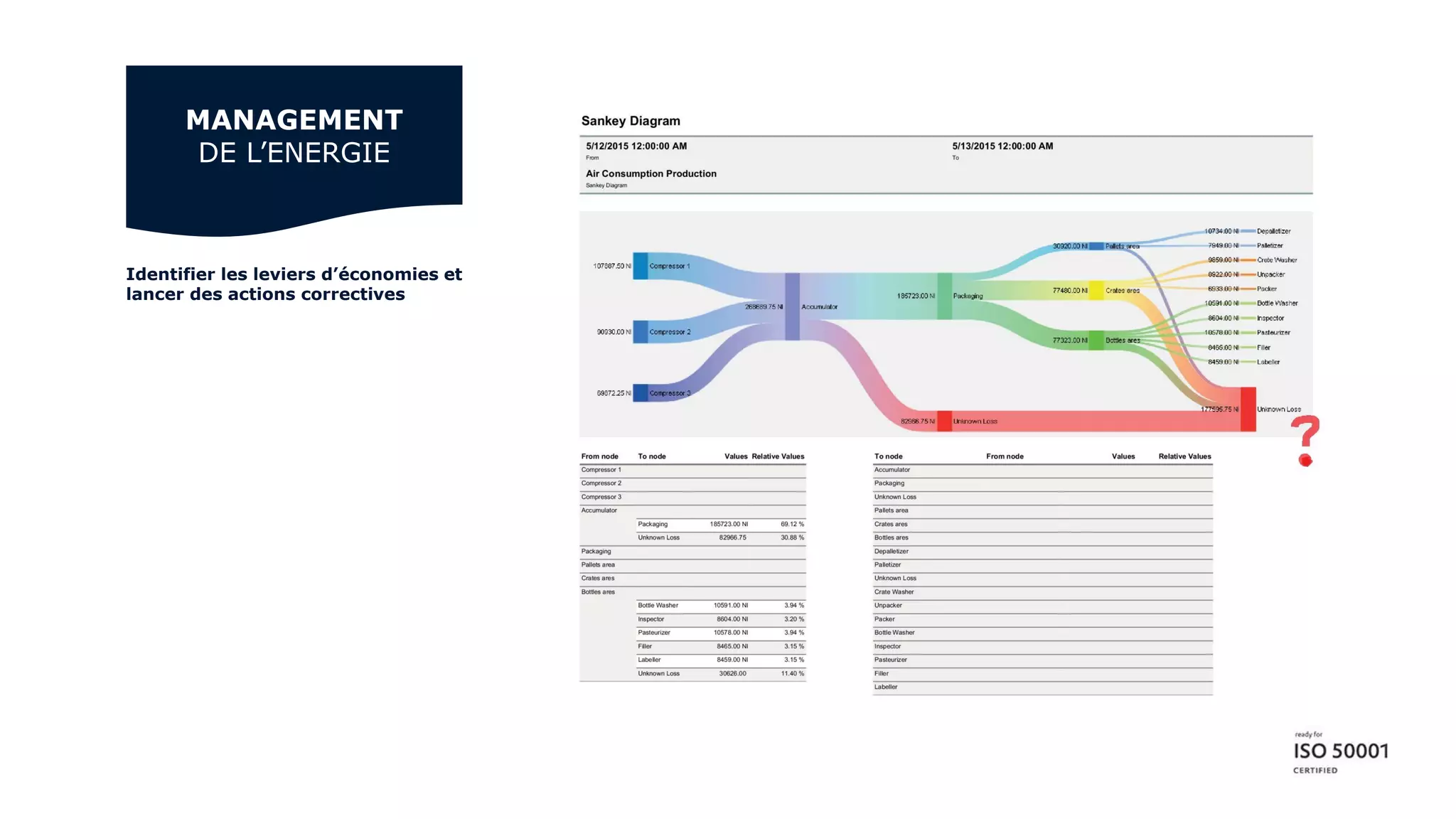

Identifier les leviers d’économies et
lancer des actions correctives
MANAGEMENT
DE L’ENERGIE
Diffuser

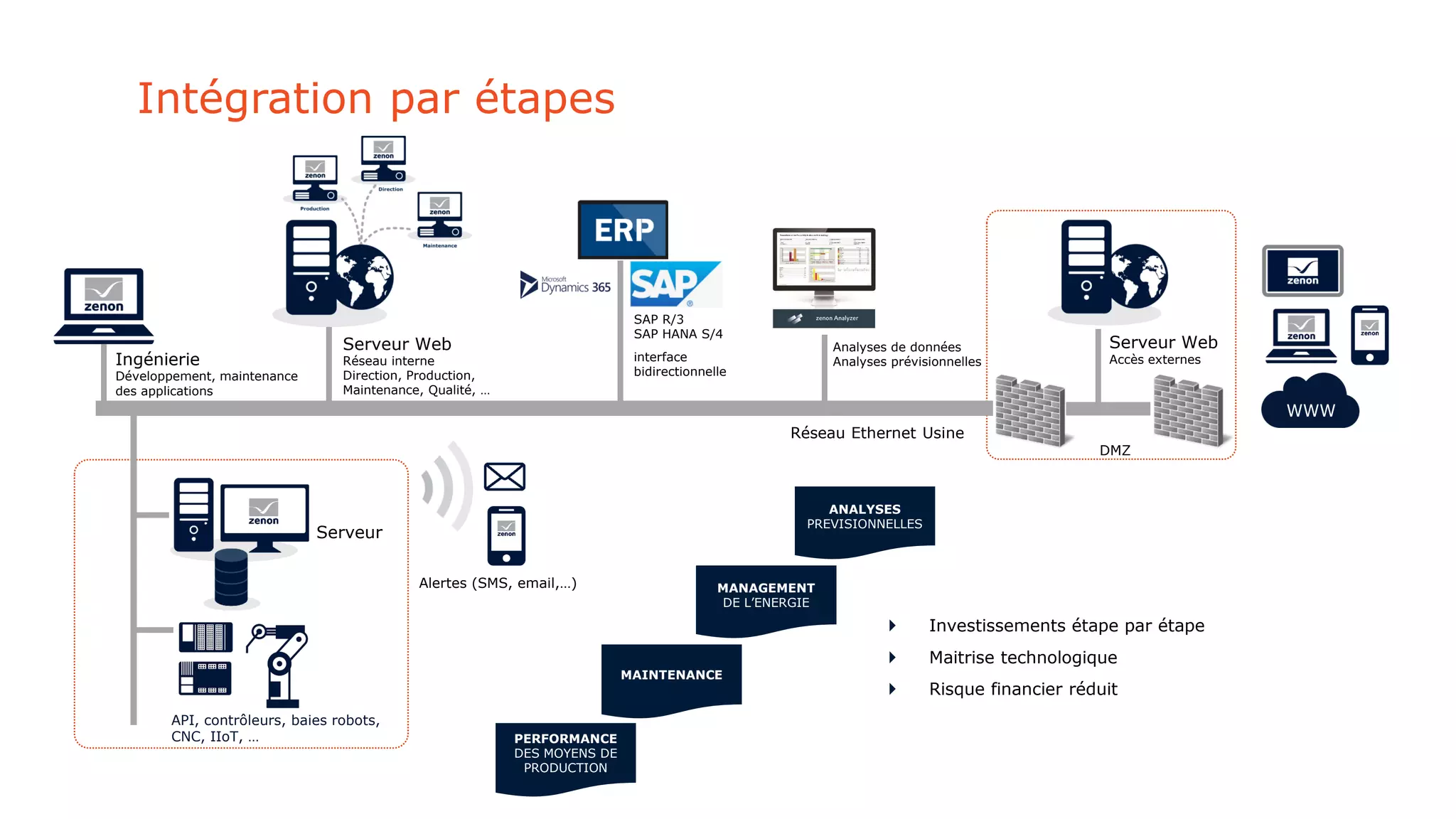

Intégration par étapes
Alertes (SMS, email,…)
Analyses de données
Analyses prévisionnellesIngénierie
Développement, maintenance
des applications
Serveur Web
Réseau interne
Direction, Production,
Maintenance, Qualité, …
Serveur Web
Accès externes
DMZ
WWW
 Investissements étape par étape
 Maitrise technologique
 Risque financier réduit
PERFORMANCE
DES MOYENS DE
PRODUCTION
MAINTENANCE
MANAGEMENT
DE L’ENERGIE
ANALYSES
PREVISIONNELLES
SAP R/3
SAP HANA S/4
interface
bidirectionnelle
Réseau Ethernet Usine
Serveur
API, contrôleurs, baies robots,
CNC, IIoT, …

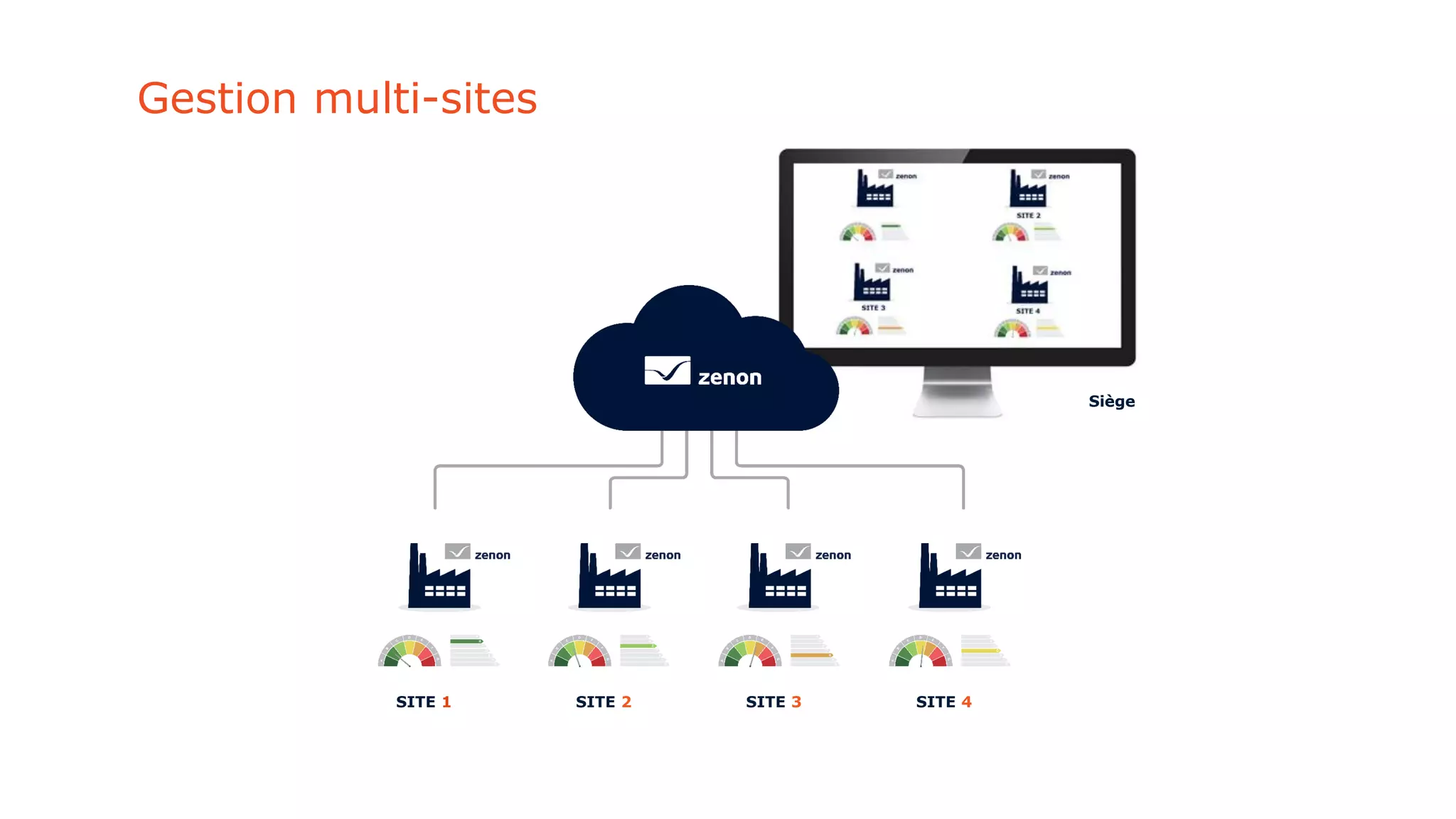

Gestion multi-sites
vs
SITE 1 SITE 2 SITE 4SITE 3
Siège

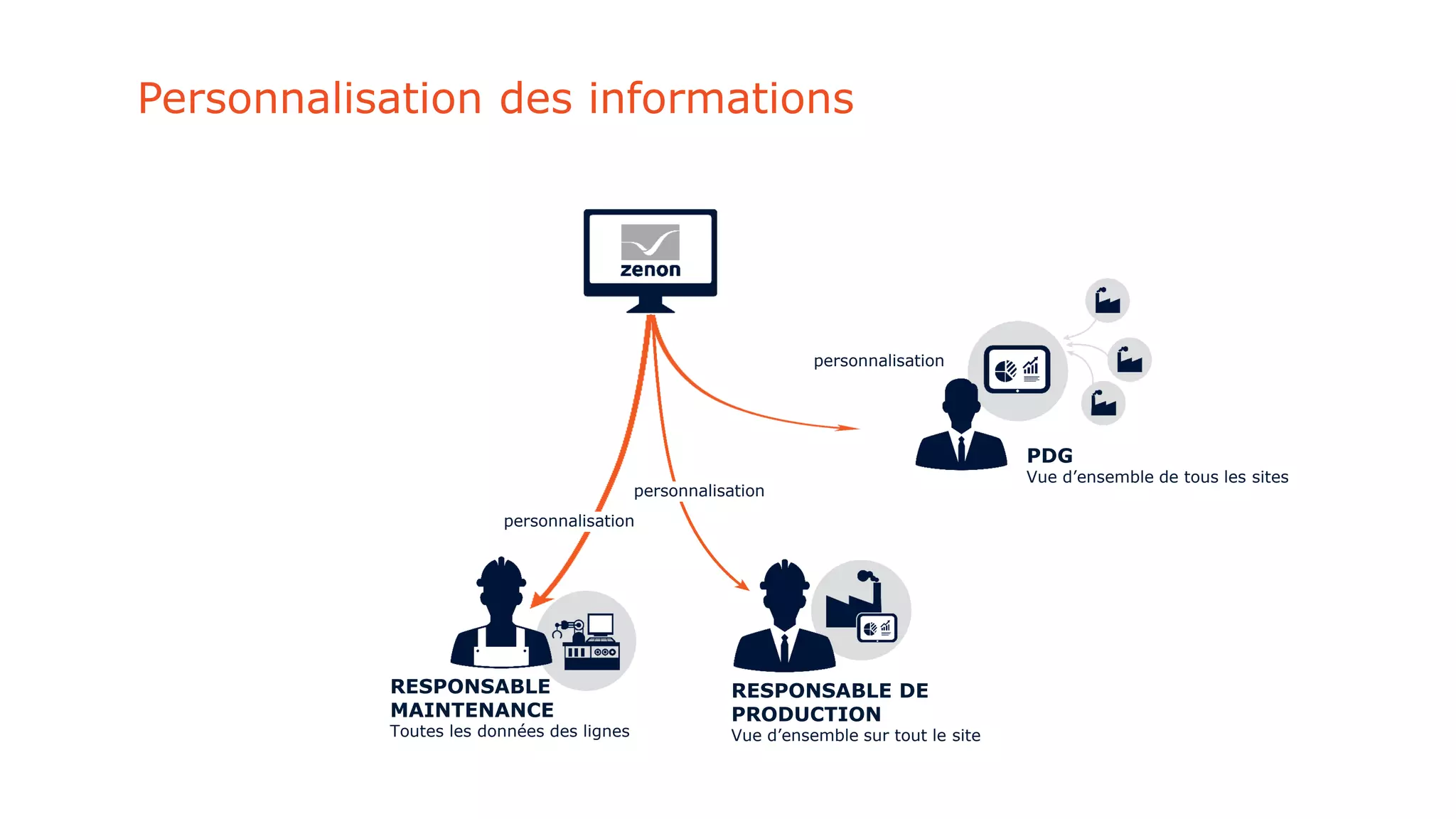

Personnalisation des informations
personnalisation
RESPONSABLE DE
PRODUCTION
Vue d’ensemble sur tout le site
vspersonnalisation
RESPONSABLE
MAINTENANCE
Toutes les données des lignes
personnalisation
PDG
Vue d’ensemble de tous les sites

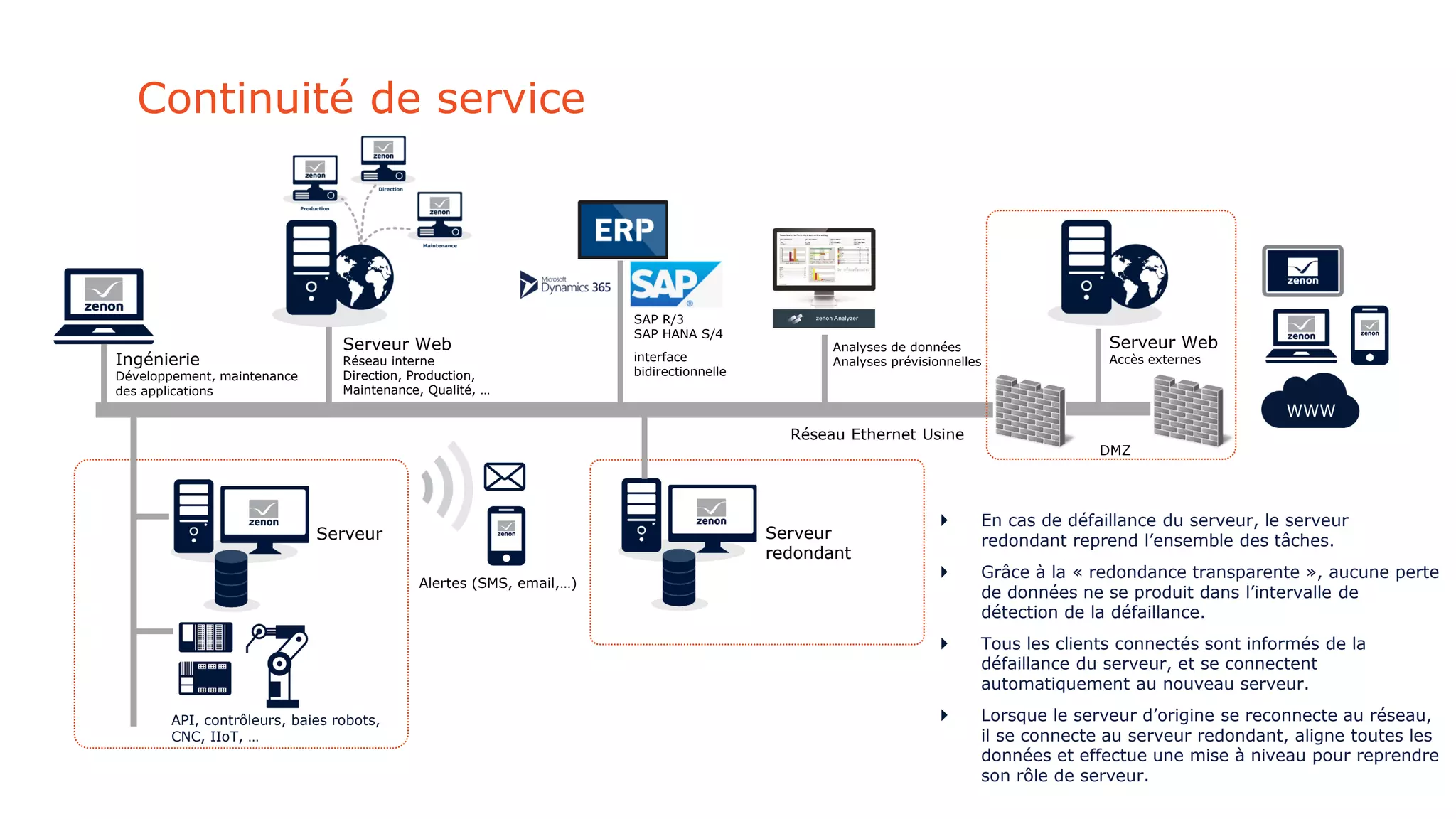

Continuité de service
Alertes (SMS, email,…)
Analyses de données
Analyses prévisionnellesIngénierie
Développement, maintenance
des applications
Réseau Ethernet Usine
Serveur
Serveur Web
Accès externes
DMZ
WWW
Serveur
redondant
 En cas de défaillance du serveur, le serveur
redondant reprend l’ensemble des tâches.
 Grâce à la « redondance transparente », aucune perte
de données ne se produit dans l’intervalle de
détection de la défaillance.
 Tous les clients connectés sont informés de la
défaillance du serveur, et se connectent
automatiquement au nouveau serveur.
 Lorsque le serveur d’origine se reconnecte au réseau,
il se connecte au serveur redondant, aligne toutes les
données et effectue une mise à niveau pour reprendre
son rôle de serveur.
API, contrôleurs, baies robots,
CNC, IIoT, …
SAP R/3
SAP HANA S/4
interface
bidirectionnelle
Serveur Web
Réseau interne
Direction, Production,
Maintenance, Qualité, …
Pare-feu
Communication
Cryptée
Certification
CEI 62443-4-1
Utilisateur
Authentification
Correctifs

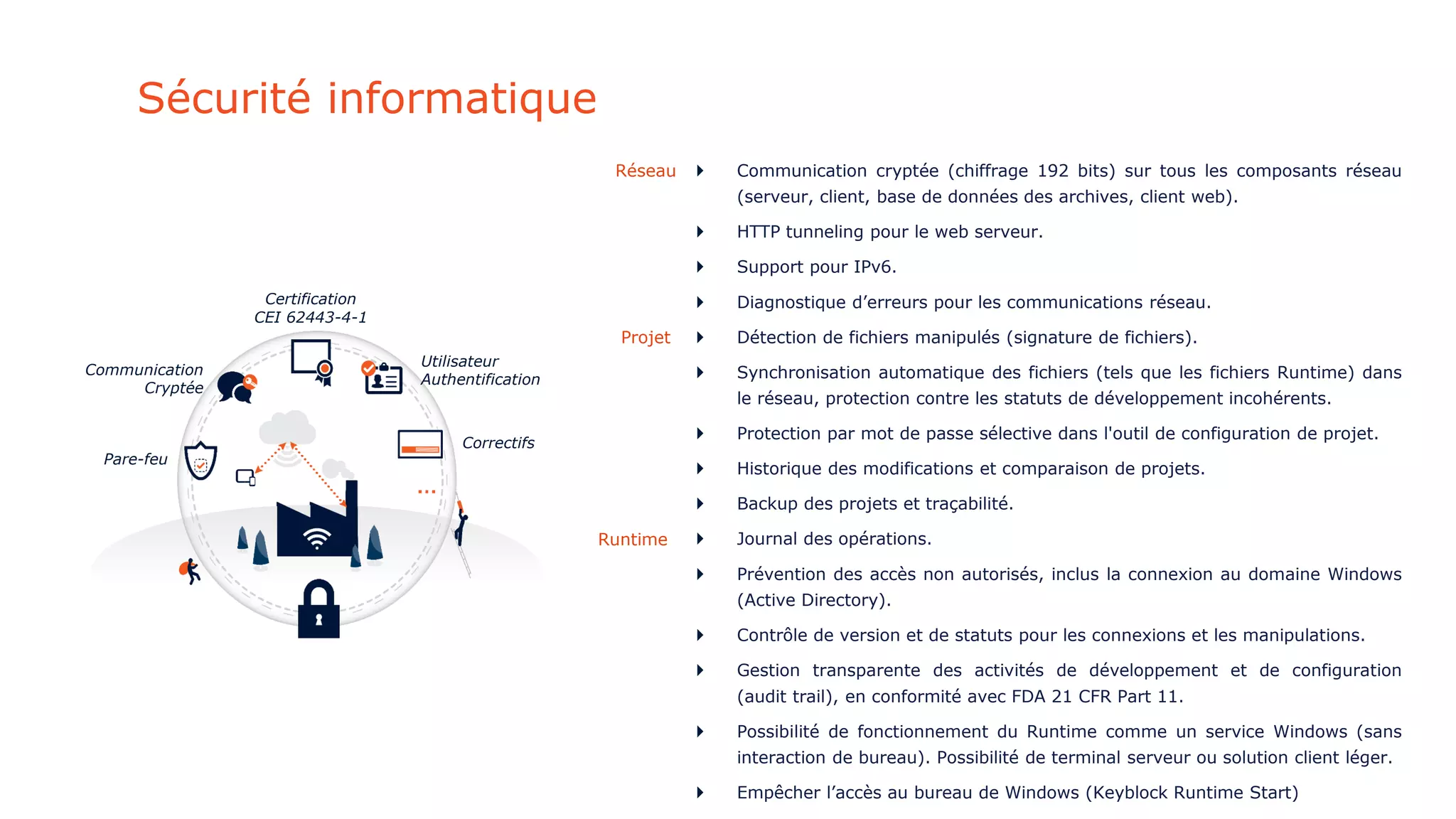

Sécurité informatique
 Communication cryptée (chiffrage 192 bits) sur tous les composants réseau
(serveur, client, base de données des archives, client web).
 HTTP tunneling pour le web serveur.
 Support pour IPv6.
 Diagnostique d’erreurs pour les communications réseau.
 Détection de fichiers manipulés (signature de fichiers).
 Synchronisation automatique des fichiers (tels que les fichiers Runtime) dans
le réseau, protection contre les statuts de développement incohérents.
 Protection par mot de passe sélective dans l'outil de configuration de projet.
 Historique des modifications et comparaison de projets.
 Backup des projets et traçabilité.
 Journal des opérations.
 Prévention des accès non autorisés, inclus la connexion au domaine Windows
(Active Directory).
 Contrôle de version et de statuts pour les connexions et les manipulations.
 Gestion transparente des activités de développement et de configuration
(audit trail), en conformité avec FDA 21 CFR Part 11.
 Possibilité de fonctionnement du Runtime comme un service Windows (sans
interaction de bureau). Possibilité de terminal serveur ou solution client léger.
 Empêcher l’accès au bureau de Windows (Keyblock Runtime Start)
Réseau
Projet
Runtime

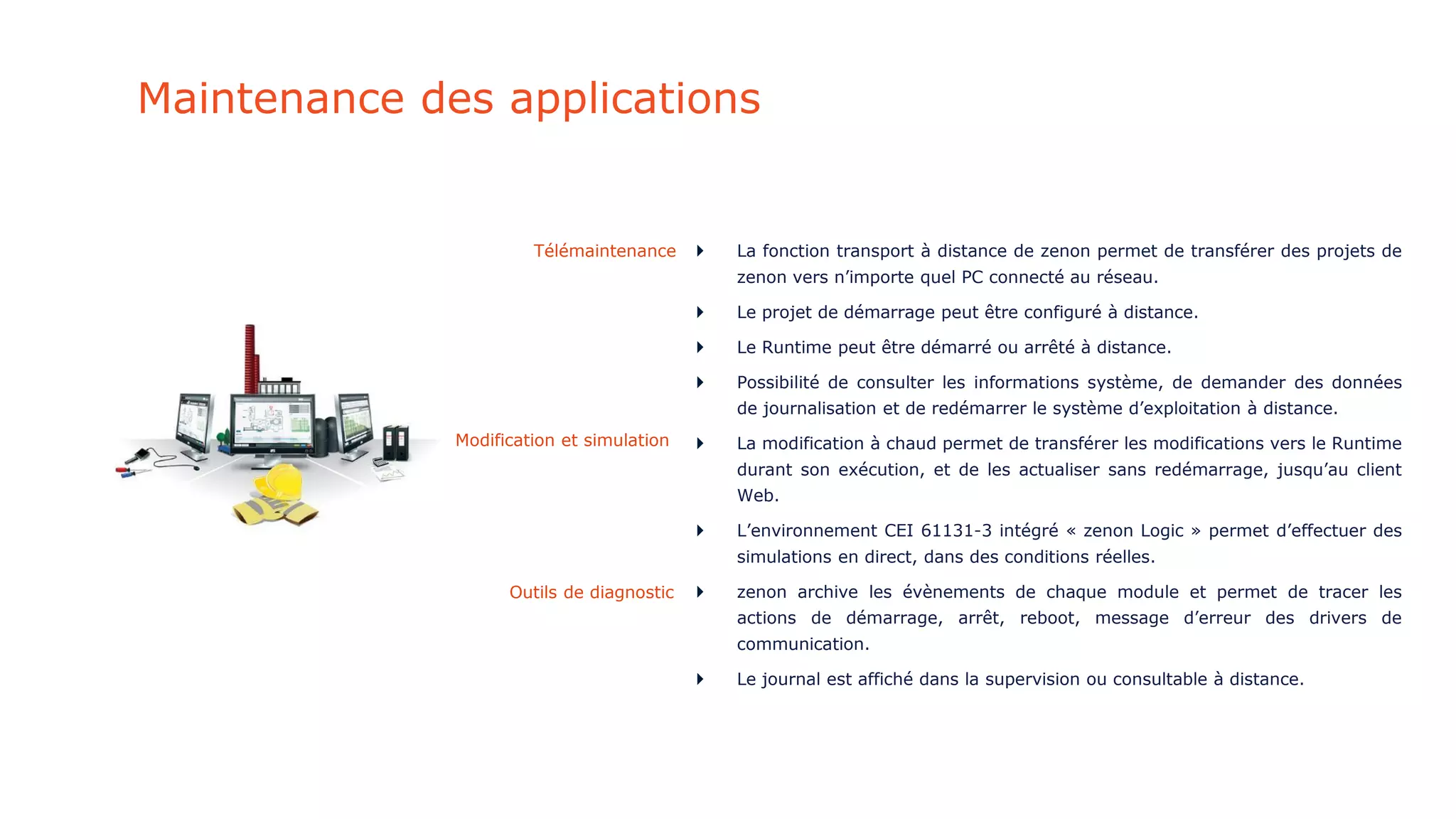

Maintenance des applications
 La fonction transport à distance de zenon permet de transférer des projets de
zenon vers n’importe quel PC connecté au réseau.
 Le projet de démarrage peut être configuré à distance.
 Le Runtime peut être démarré ou arrêté à distance.
 Possibilité de consulter les informations système, de demander des données
de journalisation et de redémarrer le système d’exploitation à distance.
 La modification à chaud permet de transférer les modifications vers le Runtime
durant son exécution, et de les actualiser sans redémarrage, jusqu’au client
Web.
 L’environnement CEI 61131-3 intégré « zenon Logic » permet d’effectuer des
simulations en direct, dans des conditions réelles.
 zenon archive les évènements de chaque module et permet de tracer les
actions de démarrage, arrêt, reboot, message d’erreur des drivers de
communication.
 Le journal est affiché dans la supervision ou consultable à distance.
Télémaintenance
Modification et simulation
Outils de diagnostic
Laissez-nous
vous le
démontrer !

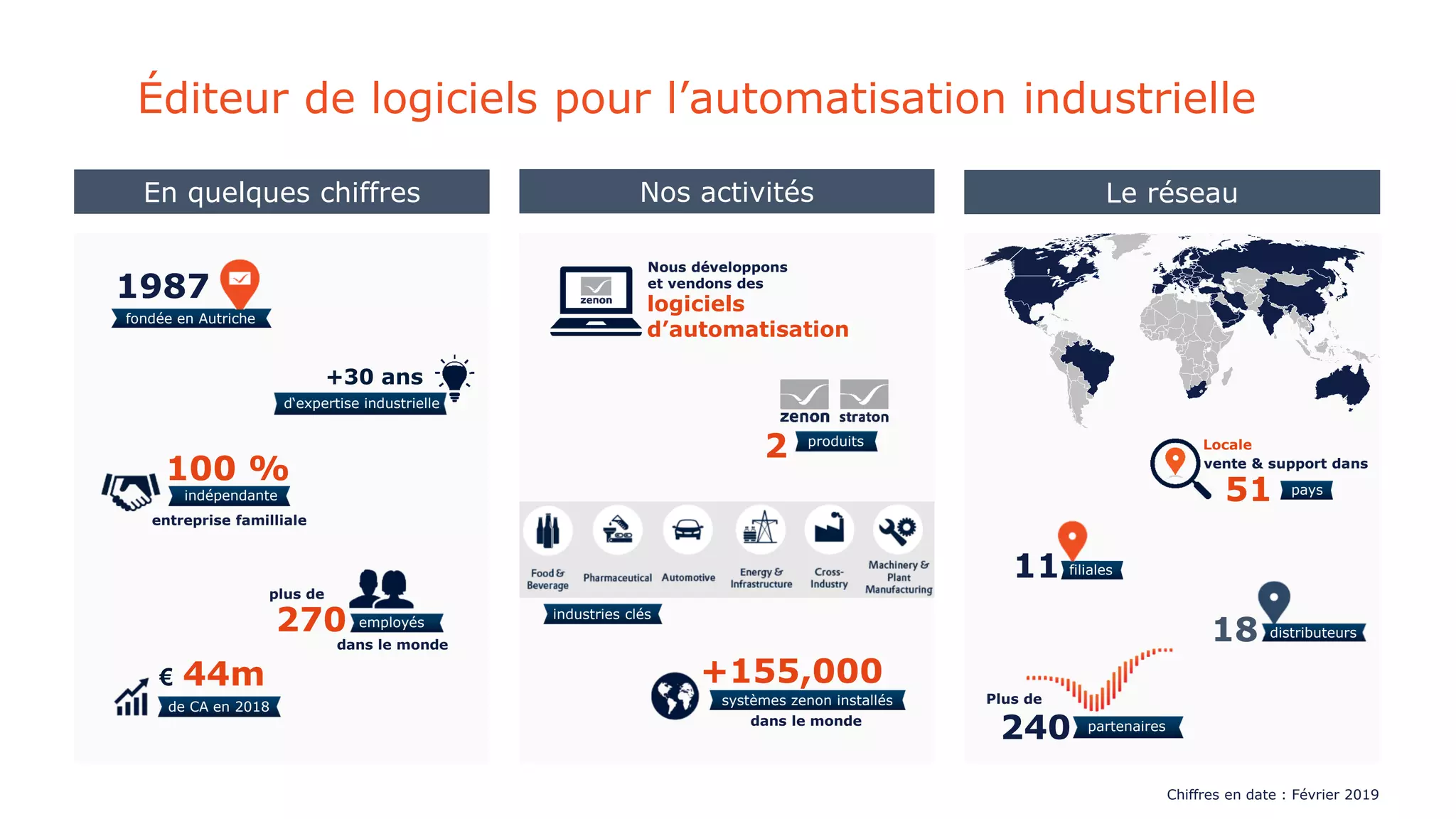

Qui sommes-nous ?
En quelques chiffres Nos activités Le réseau
Chiffres en date : Février 2019
+30 ans
d‘expertise industrielle
Nous développons
et vendons des
logiciels
d’automatisation
2 produits
fondée en Autriche
1987
employés
plus de
270
dans le monde
100 %
indépendante
entreprise familliale
€ 44m
de CA en 2018
filiales11
distributeurs18
pays
vente & support dans
51
Locale
Plus de
240 partenaires
+155,000
dans le monde
systèmes zenon installés
industries clés
Éditeur de logiciels pour l’automatisation industrielle
Mathias Baumgartner
Tel. : +33 (0) 6 23 32 27 33
mathias.baumgartner@copadata.com
https://www.linkedin.com/in/mathiasbaumgartner/
COPA-DATA France
Rue du Sextant, Parc Sud Galaxie
38130 Echirolles
Tel. : +33 (4) 38 26 00 75
info.fr@copadata.com
www.copadata.com
Merci !

Contenu connexe

Similaire à SmartFactory par Copa Data

System Center Operations Manager et Orchestrator : Main dans la main
System Center Operations Manager et Orchestrator : Main dans la mainSystem Center Operations Manager et Orchestrator : Main dans la main
System Center Operations Manager et Orchestrator : Main dans la main
Microsoft Technet France

Plaquette produit aten_altitude
Plaquette produit aten_altitudePlaquette produit aten_altitude
Plaquette produit aten_altitude
Imagina international

5-SC40-M2-IA-ML-CBOTS.pdf
5-SC40-M2-IA-ML-CBOTS.pdf5-SC40-M2-IA-ML-CBOTS.pdf
5-SC40-M2-IA-ML-CBOTS.pdf
ELMEHDIKHALDOUN1

SPC VISION Maîtrise Statistique des Procédés en temps reel logiciel Flyer French
SPC VISION Maîtrise Statistique des Procédés en temps reel logiciel Flyer FrenchSPC VISION Maîtrise Statistique des Procédés en temps reel logiciel Flyer French
SPC VISION Maîtrise Statistique des Procédés en temps reel logiciel Flyer French
Infodream

UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...
UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...
UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...
OCTO Technology

Output management interface_bc-xom_sap
Output management interface_bc-xom_sapOutput management interface_bc-xom_sap
Output management interface_bc-xom_sap
SEAL Systems

Output management interface_bc-xom_sap
Output management interface_bc-xom_sapOutput management interface_bc-xom_sap
Output management interface_bc-xom_sap
SEAL Systems

PréSentation Modules E R P
PréSentation Modules  E R PPréSentation Modules  E R P
PréSentation Modules E R Ppistesil

Sap comment choisir sa solution d'output management
Sap comment choisir sa solution d'output managementSap comment choisir sa solution d'output management
Sap comment choisir sa solution d'output management
SEAL Systems

Plaquette BI
Plaquette BIPlaquette BI
Plaquette BI
Comarch ERP-BI

Logiciel GMAO - Mobility Work
Logiciel GMAO - Mobility Work Logiciel GMAO - Mobility Work
Logiciel GMAO - Mobility Work
Mobility Work

UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...
UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...
UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...
OCTO Technology

Big Data by Soft Computing - Lille
Big Data by Soft Computing - LilleBig Data by Soft Computing - Lille
Big Data by Soft Computing - Lille
Soft Computing

Ritme data solutions : Plateforme Data Science COsMO
Ritme data solutions : Plateforme Data Science COsMORitme data solutions : Plateforme Data Science COsMO
Ritme data solutions : Plateforme Data Science COsMO
Aurélien Adamo

System Center 2012 Orchestrator: gagnez du temps et simplifiez-vous l'IT
System Center 2012 Orchestrator: gagnez du temps et simplifiez-vous l'IT System Center 2012 Orchestrator: gagnez du temps et simplifiez-vous l'IT
System Center 2012 Orchestrator: gagnez du temps et simplifiez-vous l'IT
Microsoft Technet France

Les fonctionnalités des logiciels PLM
Les fonctionnalités des logiciels PLMLes fonctionnalités des logiciels PLM
Les fonctionnalités des logiciels PLMMuriel Milhaud

Les grilles transactionnelles, enfin des solutions pour l’informatique de ges...
Les grilles transactionnelles, enfin des solutions pour l’informatique de ges...Les grilles transactionnelles, enfin des solutions pour l’informatique de ges...
Les grilles transactionnelles, enfin des solutions pour l’informatique de ges...
Marc Bojoly

Démystifions le machine learning avec spark par David Martin pour le Salon B...
Démystifions le machine learning avec spark par David Martin pour le Salon B...Démystifions le machine learning avec spark par David Martin pour le Salon B...
Démystifions le machine learning avec spark par David Martin pour le Salon B...
Ippon

Biogasview-plaquette-telechargee
Biogasview-plaquette-telechargeeBiogasview-plaquette-telechargee
Biogasview-plaquette-telechargeeOriane Lafon

Tr571 g formation-ibm-maximo-asset-management-7-5-fundamentals
Tr571 g formation-ibm-maximo-asset-management-7-5-fundamentalsTr571 g formation-ibm-maximo-asset-management-7-5-fundamentals
Tr571 g formation-ibm-maximo-asset-management-7-5-fundamentalsCERTyou Formation


Similaire à SmartFactory par Copa Data (20)

System Center Operations Manager et Orchestrator : Main dans la main
System Center Operations Manager et Orchestrator : Main dans la mainSystem Center Operations Manager et Orchestrator : Main dans la main
System Center Operations Manager et Orchestrator : Main dans la main

Plaquette produit aten_altitude
Plaquette produit aten_altitudePlaquette produit aten_altitude
Plaquette produit aten_altitude

5-SC40-M2-IA-ML-CBOTS.pdf
5-SC40-M2-IA-ML-CBOTS.pdf5-SC40-M2-IA-ML-CBOTS.pdf
5-SC40-M2-IA-ML-CBOTS.pdf

SPC VISION Maîtrise Statistique des Procédés en temps reel logiciel Flyer French
SPC VISION Maîtrise Statistique des Procédés en temps reel logiciel Flyer FrenchSPC VISION Maîtrise Statistique des Procédés en temps reel logiciel Flyer French
SPC VISION Maîtrise Statistique des Procédés en temps reel logiciel Flyer French

UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...
UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...
UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...

Output management interface_bc-xom_sap
Output management interface_bc-xom_sapOutput management interface_bc-xom_sap
Output management interface_bc-xom_sap

Output management interface_bc-xom_sap
Output management interface_bc-xom_sapOutput management interface_bc-xom_sap
Output management interface_bc-xom_sap

PréSentation Modules E R P
PréSentation Modules  E R PPréSentation Modules  E R P
PréSentation Modules E R P

Sap comment choisir sa solution d'output management
Sap comment choisir sa solution d'output managementSap comment choisir sa solution d'output management
Sap comment choisir sa solution d'output management

Plaquette BI
Plaquette BIPlaquette BI
Plaquette BI

Logiciel GMAO - Mobility Work
Logiciel GMAO - Mobility Work Logiciel GMAO - Mobility Work
Logiciel GMAO - Mobility Work

UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...
UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...
UN ÉLÉPHANT QUI SE BALANÇAIT … Comment mettre en musique les big data et valo...

Big Data by Soft Computing - Lille
Big Data by Soft Computing - LilleBig Data by Soft Computing - Lille
Big Data by Soft Computing - Lille

Ritme data solutions : Plateforme Data Science COsMO
Ritme data solutions : Plateforme Data Science COsMORitme data solutions : Plateforme Data Science COsMO
Ritme data solutions : Plateforme Data Science COsMO

System Center 2012 Orchestrator: gagnez du temps et simplifiez-vous l'IT
System Center 2012 Orchestrator: gagnez du temps et simplifiez-vous l'IT System Center 2012 Orchestrator: gagnez du temps et simplifiez-vous l'IT
System Center 2012 Orchestrator: gagnez du temps et simplifiez-vous l'IT

Les fonctionnalités des logiciels PLM
Les fonctionnalités des logiciels PLMLes fonctionnalités des logiciels PLM
Les fonctionnalités des logiciels PLM

Les grilles transactionnelles, enfin des solutions pour l’informatique de ges...
Les grilles transactionnelles, enfin des solutions pour l’informatique de ges...Les grilles transactionnelles, enfin des solutions pour l’informatique de ges...
Les grilles transactionnelles, enfin des solutions pour l’informatique de ges...

Démystifions le machine learning avec spark par David Martin pour le Salon B...
Démystifions le machine learning avec spark par David Martin pour le Salon B...Démystifions le machine learning avec spark par David Martin pour le Salon B...
Démystifions le machine learning avec spark par David Martin pour le Salon B...

Biogasview-plaquette-telechargee
Biogasview-plaquette-telechargeeBiogasview-plaquette-telechargee
Biogasview-plaquette-telechargee

Tr571 g formation-ibm-maximo-asset-management-7-5-fundamentals
Tr571 g formation-ibm-maximo-asset-management-7-5-fundamentalsTr571 g formation-ibm-maximo-asset-management-7-5-fundamentals
Tr571 g formation-ibm-maximo-asset-management-7-5-fundamentals


Plus de Mathias BAUMGARTNER

Suramortissement en faveur des investissements de transformation numérique de...
Suramortissement en faveur des investissements de transformation numérique de...Suramortissement en faveur des investissements de transformation numérique de...
Suramortissement en faveur des investissements de transformation numérique de...
Mathias BAUMGARTNER

Applications IHM avec zenon
Applications IHM avec zenonApplications IHM avec zenon
Applications IHM avec zenon
Mathias BAUMGARTNER

Smart Factory avec zenon de COPA DATA
Smart Factory avec zenon de COPA DATASmart Factory avec zenon de COPA DATA
Smart Factory avec zenon de COPA DATA
Mathias BAUMGARTNER

Utility Management in the Food & Beverage Industry with zenon
Utility Management in the Food & Beverage Industry with zenonUtility Management in the Food & Beverage Industry with zenon
Utility Management in the Food & Beverage Industry with zenon
Mathias BAUMGARTNER

Quality Management with zenon for the Food & Beverage Industry
Quality Management with zenon for the Food & Beverage IndustryQuality Management with zenon for the Food & Beverage Industry
Quality Management with zenon for the Food & Beverage Industry
Mathias BAUMGARTNER

Line Management with zenon
Line Management with zenonLine Management with zenon
Line Management with zenon
Mathias BAUMGARTNER

Energy data management with zenon
Energy data management with zenonEnergy data management with zenon
Energy data management with zenon
Mathias BAUMGARTNER

Using zenon in breweries
Using zenon in breweriesUsing zenon in breweries
Using zenon in breweries
Mathias BAUMGARTNER

Applications IHM avec zenon dans le packaging
Applications IHM avec zenon dans le packagingApplications IHM avec zenon dans le packaging
Applications IHM avec zenon dans le packaging
Mathias BAUMGARTNER

Smart Automotive Factories with zenon
Smart Automotive Factories with zenonSmart Automotive Factories with zenon
Smart Automotive Factories with zenon
Mathias BAUMGARTNER

Energy Data Management with zenon in Vehicle Production
Energy Data Management with zenon in Vehicle ProductionEnergy Data Management with zenon in Vehicle Production
Energy Data Management with zenon in Vehicle Production
Mathias BAUMGARTNER

Automated engineering with zenon
Automated engineering with zenonAutomated engineering with zenon
Automated engineering with zenon
Mathias BAUMGARTNER

Alarm Administration with zenon in the Automotive Industry
Alarm Administration with zenon in the Automotive IndustryAlarm Administration with zenon in the Automotive Industry
Alarm Administration with zenon in the Automotive Industry
Mathias BAUMGARTNER

Zenon copadata reference_automotive_de
Zenon copadata reference_automotive_deZenon copadata reference_automotive_de
Zenon copadata reference_automotive_de
Mathias BAUMGARTNER


Plus de Mathias BAUMGARTNER (14)

Suramortissement en faveur des investissements de transformation numérique de...
Suramortissement en faveur des investissements de transformation numérique de...Suramortissement en faveur des investissements de transformation numérique de...
Suramortissement en faveur des investissements de transformation numérique de...

Applications IHM avec zenon
Applications IHM avec zenonApplications IHM avec zenon
Applications IHM avec zenon

Smart Factory avec zenon de COPA DATA
Smart Factory avec zenon de COPA DATASmart Factory avec zenon de COPA DATA
Smart Factory avec zenon de COPA DATA

Utility Management in the Food & Beverage Industry with zenon
Utility Management in the Food & Beverage Industry with zenonUtility Management in the Food & Beverage Industry with zenon
Utility Management in the Food & Beverage Industry with zenon

Quality Management with zenon for the Food & Beverage Industry
Quality Management with zenon for the Food & Beverage IndustryQuality Management with zenon for the Food & Beverage Industry
Quality Management with zenon for the Food & Beverage Industry

Line Management with zenon
Line Management with zenonLine Management with zenon
Line Management with zenon

Energy data management with zenon
Energy data management with zenonEnergy data management with zenon
Energy data management with zenon

Using zenon in breweries
Using zenon in breweriesUsing zenon in breweries
Using zenon in breweries

Applications IHM avec zenon dans le packaging
Applications IHM avec zenon dans le packagingApplications IHM avec zenon dans le packaging
Applications IHM avec zenon dans le packaging

Smart Automotive Factories with zenon
Smart Automotive Factories with zenonSmart Automotive Factories with zenon
Smart Automotive Factories with zenon

Energy Data Management with zenon in Vehicle Production
Energy Data Management with zenon in Vehicle ProductionEnergy Data Management with zenon in Vehicle Production
Energy Data Management with zenon in Vehicle Production

Automated engineering with zenon
Automated engineering with zenonAutomated engineering with zenon
Automated engineering with zenon

Alarm Administration with zenon in the Automotive Industry
Alarm Administration with zenon in the Automotive IndustryAlarm Administration with zenon in the Automotive Industry
Alarm Administration with zenon in the Automotive Industry

Zenon copadata reference_automotive_de
Zenon copadata reference_automotive_deZenon copadata reference_automotive_de
Zenon copadata reference_automotive_de


SmartFactory par Copa Data

  • 2. Gagnez en connaissance sur vos actifs ! Connaitre les performances de ses équipements et pouvoir en améliorer le rendement, la qualité et la disponibilité, facile à dire mais pas toujours aussi simple à mettre en œuvre ! D'après des études du Symop*:  34% des industriels en France autoévaluent leur outil de production comme étant pas ou peu compétitif !  l'âge moyen de l'ensemble des équipements industriels en France est de 19 ans !! * Membre de la Fédération des Industries Mécaniques (FIM) et fondateur de l’Alliance Industrie du Futur (AIF), le Symop est l’organisation professionnelle des créateurs de solutions industrielles, fabricants de machines, technologies et équipements pour la production industrielle
  • 3. Quelles problématiques ? • Comment améliorer les performances des équipements de production ? • Comment optimiser la stratégie de maintenance ? • Comment réduire les consommations d’énergies ?
  • 4. Gagner en connaissance sur la performance des actifs Exploiter pleinement la capacité de production installée Limiter les surconsommations de matière PERFOMANCE DE PRODUCTION Garantir la disponibilité des lignes Analyser les causes de dégradations et mettre en place les actions correctives Elaborer la stratégie d'investissements et de maintenance grâce à l’analyse prévisionnelle MAINTENANCE MANAGEMENT DE L’ENERGIE Maîtrisez les dépenses énergétiques Notre offre
  • 5. traitement des données archivage 2 - valoriser Connectivité OT 1 - collecter gestion des alarmes et des événements affichage dynamique rapports 3 - exploiter La solution ? personnalisation maintenance, production, direction, … 4 - Diffuser Architectures Performances, continuité de service, cybersécurité Connectivité IT Plateforme logicielle zenon
  • 6. zenon en détails 1-COLLECTER 3-EXPLOITER Collecter automatiquement des données fiables quelque soient leurs provenances Prendre rapidement les meilleures décisions  Plus de 300 protocoles de communication natifs  API, contrôleurs, baies robots, CNC, IIoT, bases de données, métrologie, GMAO, applications tierces, …  Afficher les informations en temps réel  Afficher les analyses historiques  Surveiller et corriger : alarmes  Informer par SMS, mail  Créer des rapports dynamiques  Automatiser les actions complexes avec l’environnement de développement IEC 61131-3  Pilotez les actifs 2-VALORISER Transformer les données brutes en informations utiles  Mettre en forme : conversions, mises à l’échelle, calculs, …  Agréger en fonction des OF, des articles, des équipes, d’ateliers, de périodes de temps, …  Calculer les indicateurs de performances (TRS/TRG, IPé, …)  Analyser : maintenance prévisionnelle, strategies de maintenance, estimation des investissements, … 4-DIFFUSER Mettre à disposition des données pertinentes en toute sécurité pour tous les besoins de l’entreprise  Interface SQL Server  Microsoft Azure Service Bus (Cloud)  Interface ERP (SAP ERP, Microsoft Dynamics,…)  Topologie Client/Serveur  Différentes technologies de distribution de l‘information: natives, Web Server, HTML5, SMS, email, …  Applications pour tablettes & smartphone  Redondance (service)  certification de sécurité CEI 62443  Personnalisation en fonction du profil utilisateur
  • 8. Collecter automatiquement toutes les informations de l’entreprise
  • 10. Informer : • Calculer les indicateurs de performances des moyens de production (TRS) et les taux intermédiaires (Disponibilité, Performance, Qualité) • Surveiller les dérives (sous-performances, surconsommations,…) • Informer le responsable production par SMS, mail et accès à distance • Identifier automatiquement les causes de non performances : • Arrêts non planifiés : • arrêts propres fonctionnels : pannes longues (> 10 mn) • arrêts propres d'exploitation : changements de séries, réglages, nettoyages, contrôles, … • arrêts propres induits : attentes matières, attentes opérateur, attentes consommables, … • Écarts de cadences : micro-arrêts (<10 mn), marches à vide, ralentissements • Intégrer les arrêts planifiés (TRG) ,… Analyser: • Analyser les causes de non performance (occurrences, durées, …) • Décider des plans d’actions d’amélioration • Vérifier l’efficacité des actions (édition de rapports dynamiques, comparaisons, …) Collecter automatiquement des données fiables : • Plus de 300 protocoles de communication natifs : API, contrôleurs, baies robots, CNC, IIoT, bases de données, systèmes de métrologie, … • Échanger avec ERP (SAP, Microsoft Dynamics365, …), applications tierces, Cloud (Microsoft Azure, … ), … PERFOMANCE DES MOYENS DE PRODUCTION
  • 11. À quoi pourrait ressembler le système de management visuel ? Atelier Espace communication PERFOMANCE DES MOYENS DE PRODUCTION Tablettes Smartphones Direction Responsable de production Maintenance …
  • 12. À quoi pourrait ressembler le système de management visuel ? Clients HTML5 Lecture / écriture ou lecture seule PERFOMANCE DES MOYENS DE PRODUCTION PC tablettes smartphones
  • 13. Analyse des indicateurs de performances et des taux intermédiaires d’une ligne PERFOMANCE DES MOYENS DE PRODUCTION
  • 14. PERFOMANCE DES MOYENS DE PRODUCTION Analyse des informations de production d’une ligne
  • 15. Rapport d’analyse de la productivité PERFOMANCE DES MOYENS DE PRODUCTION
  • 16. Comparaison des performances entre lignes, entre périodes pour une même ligne, … PERFOMANCE DES MOYENS DE PRODUCTION
  • 17. Analyses des mesures PERFOMANCE DES MOYENS DE PRODUCTION
  • 19. MAINTENANCE CONDITIONNELLE ET PREVISIONNELLE Informer : • Suivre en temps réel l’ensemble des données pertinentes des équipements. • Alerter sur les dérives (alarmes). • Informer la maintenance par SMS, mail et accès à distance (postes clients, serveur Web). Exploiter : • Guider le technicien de maintenance avec plans, fichiers, vidéos, animations 3D spécifiques à l’alarme. • Renseigner manuellement si besoin les alarmes à l’acquittement (champs libre ou liste). Analyser : • Archiver les alarmes avec leurs commentaires. • Identifier les différents types de pannes. • Analyser les causes, les fréquences, les durées, … pour prioriser les actions correctives. Collecter automatiquement des données fiables : • Plus de 300 protocoles de communication natifs : API, contrôleurs, baies robots, CNC, IIoT, bases de données, systèmes de métrologie, … • Échanger avec ERP (SAP, Microsoft Dynamics365, …), GMAO, applications tierces, Cloud (Microsoft Azure, … ), … • Échanger avec des systèmes de maintenance prévisionnelle (zenon Analyzer, Azure Machine Learning de Microsoft, SAP Predictive Maintenance, …)
  • 20. GESTION DES ALARMES alarme Liste d’alarmes Guider pour redémarrer rapidement Rejouer le processus enregistré pour comprendre Analyser pour prioriser les actions correctives Alertes (SMS, email,…) L’alarme est un moyen d’alerte déclenché par une situation nécessitant une action pour la corriger. Comment gagner en efficacité ?
  • 21. Listes d’alarmes  Large gamme de réglages de filtres  Affichage des noms de variables, des valeurs, des textes d’informations associés, etc.  Groupement logique et priorisation  Export (dBase, ASCII, XML, SQL) GESTION DES ALARMES Affichage permanent des dernières alarmes actives Affichage des alarmes en fonction du filtre Filtre d’alarmes Pour aller plus loin …
  • 22. Guider pour redémarrer rapidement GESTION DES ALARMES Images 2D, 3D de localisation Plans, notices, instructions … Vidéos explicatives actions automatiques ou manuelles par l’activation d’un bouton
  • 23. Rejouer le processus enregistré pour comprendre GESTION DES ALARMES Pour rejouer une séquence
  • 24. Analyse des causes, des fréquences, des durées, … pour prioriser les actions correctives GESTION DES ALARMES
  • 25. MAINTENANCE CONDITIONNELLE ET PREVISIONNELLE prévoir comment le process va réagir à un changement de paramètre données déterminer les corrélations et dépendances entre les données Analyses prévisionnelles Analyses prévisionnelles et/ou
  • 26. Informer : • Afficher en temps réel l’ensemble des consommations d’une machine, d’une installation, d’un site pour toutes les énergies (monitoring) • Accéder en temps réel aux indicateurs de performance énergétiques (IPé) • Corréler la production avec les consommations énergétiques (consommations en par machine, îlot, équipe, produit,…) • Surveiller les dérives (alarmes) • Informer le responsable énergies par SMS, mail et accès à distance Analyser : • Identifier les leviers d’économie d’énergie • Editer des rapports dynamiques avec facilité et fiabilité • Vérifier l’efficacité des plans d’actions Piloter : • Piloter la performance énergétique par rapport aux objectifs • Piloter les équipements pour éviter les pics de consommation (effacements, arrêt/démarrage compresseurs,…) Collecter : • Automatiser la collecte des données • Collecter des données à 100 % fiables • Échanger avec ERP (SAP, Microsoft Dynamics365, …),applications tierces, Cloud (Microsoft Azure, … ), systèmes d’analyse prévisionnelle (zenon Analyzer, Azure Machine Learning de Microsoft, SAP Predictive Maintenance, …) MANAGEMENT DE L’ENERGIE
  • 27. Écran du responsable énergie MANAGEMENT DE L’ENERGIE
  • 28. Écran du responsable énergie MANAGEMENT DE L’ENERGIE
  • 30. Gestion de la charge maximale MANAGEMENT DE L’ENERGIE
  • 31. Calcul de l’efficacité énergétique MANAGEMENT DE L’ENERGIE
  • 32. Identifier les leviers d’économies et lancer des actions correctives MANAGEMENT DE L’ENERGIE
  • 34. Intégration par étapes Alertes (SMS, email,…) Analyses de données Analyses prévisionnellesIngénierie Développement, maintenance des applications Serveur Web Réseau interne Direction, Production, Maintenance, Qualité, … Serveur Web Accès externes DMZ WWW  Investissements étape par étape  Maitrise technologique  Risque financier réduit PERFORMANCE DES MOYENS DE PRODUCTION MAINTENANCE MANAGEMENT DE L’ENERGIE ANALYSES PREVISIONNELLES SAP R/3 SAP HANA S/4 interface bidirectionnelle Réseau Ethernet Usine Serveur API, contrôleurs, baies robots, CNC, IIoT, …
  • 35. Gestion multi-sites vs SITE 1 SITE 2 SITE 4SITE 3 Siège
  • 36. Personnalisation des informations personnalisation RESPONSABLE DE PRODUCTION Vue d’ensemble sur tout le site vspersonnalisation RESPONSABLE MAINTENANCE Toutes les données des lignes personnalisation PDG Vue d’ensemble de tous les sites
  • 37. Continuité de service Alertes (SMS, email,…) Analyses de données Analyses prévisionnellesIngénierie Développement, maintenance des applications Réseau Ethernet Usine Serveur Serveur Web Accès externes DMZ WWW Serveur redondant  En cas de défaillance du serveur, le serveur redondant reprend l’ensemble des tâches.  Grâce à la « redondance transparente », aucune perte de données ne se produit dans l’intervalle de détection de la défaillance.  Tous les clients connectés sont informés de la défaillance du serveur, et se connectent automatiquement au nouveau serveur.  Lorsque le serveur d’origine se reconnecte au réseau, il se connecte au serveur redondant, aligne toutes les données et effectue une mise à niveau pour reprendre son rôle de serveur. API, contrôleurs, baies robots, CNC, IIoT, … SAP R/3 SAP HANA S/4 interface bidirectionnelle Serveur Web Réseau interne Direction, Production, Maintenance, Qualité, …
  • 38. Pare-feu Communication Cryptée Certification CEI 62443-4-1 Utilisateur Authentification Correctifs Sécurité informatique  Communication cryptée (chiffrage 192 bits) sur tous les composants réseau (serveur, client, base de données des archives, client web).  HTTP tunneling pour le web serveur.  Support pour IPv6.  Diagnostique d’erreurs pour les communications réseau.  Détection de fichiers manipulés (signature de fichiers).  Synchronisation automatique des fichiers (tels que les fichiers Runtime) dans le réseau, protection contre les statuts de développement incohérents.  Protection par mot de passe sélective dans l'outil de configuration de projet.  Historique des modifications et comparaison de projets.  Backup des projets et traçabilité.  Journal des opérations.  Prévention des accès non autorisés, inclus la connexion au domaine Windows (Active Directory).  Contrôle de version et de statuts pour les connexions et les manipulations.  Gestion transparente des activités de développement et de configuration (audit trail), en conformité avec FDA 21 CFR Part 11.  Possibilité de fonctionnement du Runtime comme un service Windows (sans interaction de bureau). Possibilité de terminal serveur ou solution client léger.  Empêcher l’accès au bureau de Windows (Keyblock Runtime Start) Réseau Projet Runtime
  • 39. Maintenance des applications  La fonction transport à distance de zenon permet de transférer des projets de zenon vers n’importe quel PC connecté au réseau.  Le projet de démarrage peut être configuré à distance.  Le Runtime peut être démarré ou arrêté à distance.  Possibilité de consulter les informations système, de demander des données de journalisation et de redémarrer le système d’exploitation à distance.  La modification à chaud permet de transférer les modifications vers le Runtime durant son exécution, et de les actualiser sans redémarrage, jusqu’au client Web.  L’environnement CEI 61131-3 intégré « zenon Logic » permet d’effectuer des simulations en direct, dans des conditions réelles.  zenon archive les évènements de chaque module et permet de tracer les actions de démarrage, arrêt, reboot, message d’erreur des drivers de communication.  Le journal est affiché dans la supervision ou consultable à distance. Télémaintenance Modification et simulation Outils de diagnostic
  • 42. En quelques chiffres Nos activités Le réseau Chiffres en date : Février 2019 +30 ans d‘expertise industrielle Nous développons et vendons des logiciels d’automatisation 2 produits fondée en Autriche 1987 employés plus de 270 dans le monde 100 % indépendante entreprise familliale € 44m de CA en 2018 filiales11 distributeurs18 pays vente & support dans 51 Locale Plus de 240 partenaires +155,000 dans le monde systèmes zenon installés industries clés Éditeur de logiciels pour l’automatisation industrielle
  • 43. Mathias Baumgartner Tel. : +33 (0) 6 23 32 27 33 mathias.baumgartner@copadata.com https://www.linkedin.com/in/mathiasbaumgartner/ COPA-DATA France Rue du Sextant, Parc Sud Galaxie 38130 Echirolles Tel. : +33 (4) 38 26 00 75 info.fr@copadata.com www.copadata.com Merci !
