Plan du travail
 Introduction
 Le bureau distant
 Outils & technologies utilisés
 Conception & implémentation
 Présentation & Evaluation
 jrdesktop sur le net
 Conclusion
Conception et réalisation d’une application de
Bureau à distance en Java12/01/2016
Plandutravail

3. 3
Introduction
 De nouvelles applications apparaissent chaque jour qui se déroulent à
distance pour:
 Vidéoconférence,
 Assistance à distance (helpdesk),
 Enseignement à distance,
 Maintenance,
 Télétravail,
 …etc.
 Les responsables informatiques ont pris conscience de l'intérêt des
dispositifs de bureau distant pour répondre à leurs défis :
 la continuité de l’activité,
 la rentabilité.
Conception et réalisation d’une application de
Bureau à distance en Javamardi 12 janvier 2016
Introduction

4. 4
 Le bureau distant garantissant:
 la sécurité de l’accès,
 la mobilité des utilisateurs,
 la mise à disposition des applications
 Le bureau à distance est capable d’apporter une aide quelconque à un
utilisateur se trouvant dans un poste d’un réseau local ou mondiale par le
biais de l’internet comme si vous étiez à sa place.
 Comment contrôler et visualiser un ordinateur distant quel que soit
son emplacement sur un réseau (LAN, MAN, WAN ou même sur
Internet) ?
Introduction (suite …)
Conception et réalisation d’une application de
Bureau à distance en Java
Introduction
mardi 12 janvier 2016

5. 5
Le bureau distant
 L'observation et la prise de contrôle d'un ordinateur distant depuis un
ordinateur local
Lebureaudistant
mardi 12 janvier 2016
Conception et réalisation d’une application de
Bureau à distance en Java
Dépannage
à distance
Aide
en
ligne
Formation
maintenance
Téléintervention
Télétravail

6. 6
Le bureau distant (suite …)
 Utiliser l’écran, clavier et souris pour connecter à l'ordinateur distant et de le
piloter.
 Les mouvements transférés de l'ordinateur local :
 Souris;
 Signaux du clavier.
 Les Captures d’écran depuis l'ordinateur distant vers l’ordinateur local.
 Travailler et accéder à tous:
 Les applications,
 Les fichiers,
 Les ressources réseau.
 Piloter simultanément plusieurs ordinateurs distants.
Lebureaudistant
mardi 12 janvier 2016
Conception et réalisation d’une application de
Bureau à distance en Java

7. 7
Fonctionnement
Module Admin: prend le contrôle de par
l’écran, le clavier, et la souris
Lebureaudistant
mardi 12 janvier 2016
Conception et réalisation d’une application de
Bureau à distance en Java
Module Hôte : exécute les commandes
du Module Admin et lui envoie l'état
de son écran.

8. 8
Outils et technologies utilisés
Outils&technologiesutilisés
mardi 12 janvier 2016
Conception et réalisation d’une application de
Bureau à distance en Java
Java
RMI
SSL
NetBeans
• orienté réseau
et objet
• multiplateformeJava
• API Java
• Invocation de méthode
distante
• Utilise le protocole
JRMP
RMI
• IDE pour Java
• Multiplateforme
(Windows, Linux,
Solaris et Mac OS
X…etc.)
NetBeans
• Sécuriser des échanges de
données sur Internet
• Sécuriser le protocole de
transmission des données, tel
que HTTP,FTP,SMTP
• Sécuriser le système
d'identification
SSL

9. Conception du Système
 Diagramme de cas d’utilisation
 Diagramme de classe
 Digramme de séquence
12/01/2016 Rélisation d'un interpréteur Khawarizmi 9
Conceptiondusystème

10. Diagramme de cas d’utilisation
12/01/2016 10
Conception et réalisation d’une application de
Bureau à distance en Java
Conceptiondusystème

11. Relations entre cas d’utilisation
12/01/2016 11
Conception et réalisation d’une application de
Bureau à distance en Java
Conceptiondusystème

12. Diagramme de classe
12/01/2016 12
Conception et réalisation d’une application de
Bureau à distance en Java
Conceptiondusystème

13. Diagramme de séquence
12/01/2016 13
Conception et réalisation d’une application de
Bureau à distance en Java
Processus d’authentification
Conceptiondusystème

14. Implémentation du Système
 Architecture RMI
 Communication entre modules
 Architecture interne
 Fonctionnalités de base
12/01/2016 Rélisation d'un interpréteur Khawarizmi 14
Implémentationdusystème

15. Architecture RMI
12/01/2016 15
Conception et réalisation d’une application de
Bureau à distance en Java
Implémentationdusystème

16. Implémentationdusystème
Architecture interne
12/01/2016 16
Conception et réalisation d’une application de
Bureau à distance en Java
Server Viewer

17. Communication entre modules
12/01/2016 17
Conception et réalisation d’une application de
Bureau à distance en Java
Implémentationdusystème
Entrées-sorties :

Evénements clavier & souris;

Captures d’écran;

18. Fonctionnalités de base
 Capture d’écran:
 Evénements clavier & souris;
 Transfert de données et de fichiers;
 Communication via RMI;
 Serveur « multihomed »
 Sécurité & cryptage;
 Compression de données;
 Traitement d’image;
 Qualité de couleurs;
 Synchronisation du Presse-papiers;
 Configuration;
 …etc.
12/01/2016 18
Conception et réalisation d’une application de
Bureau à distance en Java
Implémentationdusystème

19. 1. Initialisation du
rectangle de la capture;
2. Capture d’écran;
Capture d’écran
12/01/2016 19
Conception et réalisation d’une application de
Bureau à distance en Java
Implémentationdusystème
0, 0 0, 308
157, 0 157, 308

20. Capture d’écran (suite …)

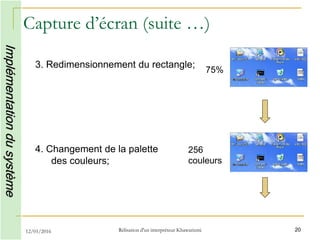

3. Redimensionnement du rectangle;
4. Changement de la palette
des couleurs;
12/01/2016 Rélisation d'un interpréteur Khawarizmi 20
Implémentationdusystème
75%
256
couleurs

21. Capture d’écran (suite …)
5. Changement de la qualité d’image;
6. Conversion d’image vers un
tableau d’octets;
12/01/2016 Rélisation d'un interpréteur Khawarizmi 21
25%
01001111011001
Implémentationdusystème

22. Transfert de données
12/01/2016 22
public void run() {
while (true) {
Wait();
while(recording && !pause)
{
viewer.sendData();
viewer.recieveData();
}
}
}
Conception et réalisation d’une application de
Bureau à distance en Java
Implémentationdusystème

23. Déploiement du Système
 Présentation du logiciel
 Evaluation du logiciel
 Architecture interne
 Fonctionnalités de base
 jrdesktop sur le net
12/01/2016 Rélisation d'un interpréteur Khawarizmi 23
Déploiementdusystème

24. 12/01/2016 Rélisation d'un interpréteur Khawarizmi 24
Zone de
visualisation
Barre d’outils
Aperçu sur la fenêtre de visualisation
Présentation du logiciel
Barres
d’ défilement
Déploiementdusystème

25. 12/01/2016 25

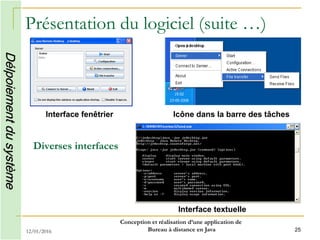

Présentation du logiciel (suite …)
Interface textuelle
Interface fenêtrier Icône dans la barre des tâches
Diverses interfaces
Conception et réalisation d’une application de
Bureau à distance en Java
Délpoiementdusystème

26. Evaluation
 Avantages du logiciel;
 Tests et résultats sur le transfert de données;
 Limitations du logiciel;
 Comparaison du logiciel avec d’autres projets
du Bureau à distance.
12/01/2016 26
Délpoiementdusystème
Conception et réalisation d’une application de
Bureau à distance en Java

27. Evaluation (suite …)
Avantages
 Interface utilisateur conviviale et intuitive ;
 Haute vitesse et performance dans les réseaux LAN;
 Plein de paramètres de réglages;
 Sécurité, cryptage et authentification.
 Multiples connexions simultanées ;
 Transfert de fichiers, de textes et des images (à l'aide
de presse-papiers);
 Indépendance de la plateforme;
 ….etc.
12/01/2016 27
Délpoiementdusystème
Conception et réalisation d’une application de
Bureau à distance en Java

28. 0%
69%
50%
51%
54%
60%
69%
37%
65%
67%
12/01/2016 28
Effet de la compression sur les données envoyées
Emission de données
Délpoiementdusystème
Evaluation (suite …)
Conception et réalisation d’une application de
Bureau à distance en Java
Vitesse moyenne
Sans compression: 116.08 KB/S Avec compression: 43.23 KB/S

29. 9%
6%
8%
67%
1%
2%
3%
51%
4%
6%
7%
49%
10%
2%
3%
53%
12/01/2016 29
Effet de la qualité de la compression d'image JPEG
Délpoiementdusystème
Evaluation (suite …)
Conception et réalisation d’une application de
Bureau à distance en Java
Réception de données
Vitesse moyenne
Sans compression: 408.64 KB/S Avec compression: 386.77 KB/S

30. 12/01/2016 30
Transfert de fichiers
Délpoiementdusystème
Evaluation (suite …)
Conception et réalisation d’une application de
Bureau à distance en Java
Vitesse moyenne : 4 835,7 KB/S

31. Evaluation (suite …)
Limitations
 Occupation élevée de la bande passante;
 Occupation élevée de ressources matérielles;
 Réglage des paramètres de visualisation à chaque nouvelle
session;
 Manque de diverses documentation du projet;
 Support partiel du presse-papiers;
 Transfert de fichiers est limité aux fichiers de petites tailles et
occupe la mémoire ;
 Pas de client Web (pas de support de visualisation pour les
navigateurs Web) ;
 Pas de support de Proxy, ni de tunnel http et absence d'un relai;
 …etc.
12/01/2016 31
Délpoiementdusystème
Conception et réalisation d’une application de
Bureau à distance en Java

32. 12/01/2016 32
Délpoiementdusystème
jrdesktop vs autres projetsEvaluation (suite …)
Conception et réalisation d’une application de
Bureau à distance en Java
Cryptage
Authentification
Compression
Qualitéd'image
CopyRect
Conversionde
couleurs
Transfèrede
fichiers
Transfèrede
presse-papiers
Multisessions
ClientWeb
Client
Server
Technologie
Date
Version
Licence
Projet
×××?××socket15.02.052.3OSS
Jxta Remote
Desktop
××××××××socket14.11.072.1bOSS
Java Remote
Control
SSL×××socket21.11.020.1OSSRobo
×××××socket20044.1PropVNC Viewer
×××××××××RMI29.05.061.0OSSJ Remote Desktop
RC4××?××××socket27.09.051.1OSSproperJavaRDP
××××××××socket24.06.06?Prop
AJAX Remote
Desktop Viewer
DES××××××socket17.02.081.2PropGSVNCJ
SSL××RMI23.06.080.2OSSjrdesktop

33. jrdesktop sur le net
Site web officiel:
jrdesktop.sourceforge.net
 Différentes sources du trafic;
 Statistiques sur les visites;
 Statistiques sur les téléchargements;
12/01/2016 33
Délpoiementdusystème
Conception et réalisation d’une application de
Bureau à distance en Java

34. Délpoiementdusystème
jrdesktop sur le net (suite …)
Visites
(en %)
VisitesDateLienSite web
10.04304
09-03-2008
01-05-2008
http://sourceforge.net/projects/jrdesktop/
http://jrdesktop.sourceforge.net/
02.7710020-03-2008
http://jrdesktop.googlecode.com/
http://code.google.com/p/jrdesktop/
02.404309-05-2008http://www.ohloh.net/projects/jrdesktop/
57.271 73409-05-2008
http://en.wikipedia.org/wiki/Java_Remote_Desktop
http://en.wikipedia.org/wiki/Jrdesktop
05.1610415-05-2008
http://www.freshports.org/net/jrdesktop/
http://www.freebsd.org/cgi/cvsweb.cgi/ports/net/jrdesktop/
04.72143?http://www.open-open.com/open218835.htm
13.84419??
12/01/2016 34
Conception et réalisation d’une application de
Bureau à distance en Java
3 028 Visites, 9 611 Pages vuesDifférentes sources du trafic (27-06-08)

35. Délpoiementdusystème
jrdesktop sur le net (suite …)
12/01/2016 35
VisitesPays
882États-Unis
198Angleterre
190Allemagne
187Chine
153Canada
62France
61Algérie
Conception et réalisation d’une application de
Bureau à distance en Java
Nombre total de pays = 93
Statistiques
sur les visites
(27-06-08)

36. jrdesktop sur le net (suite …)
Octets servisTéléchargementsMois
121.4 MB922Juin
151.9 MB1 500Mai
16.2 MB433Avril
14.6 MB252Mars
12/01/2016 36
Conception et réalisation d’une application de
Bureau à distance en Java
Nombre total de téléchargements = 3 107
Statistiques sur les
téléchargements
Délpoiementdusystème

37. Conclusion
12/01/2016 37
Conception et réalisation d’une application de
Bureau à distance en Java
Conclusion
Notre application « jrdesktop » est un outil très puissant,
facile à utiliser et qui est capable de fournir à travers ces
fonctionnalités intéressantes, un grand nombre de
manipulations à distance.
Le point fort de notre application réside dans le fait
qu’elle est multiplateforme grâce à la machine virtuelle Java
et qu’elle ne nécessite aucune installation.
Nous espérons que ce travail pourra contribuer à servir
des travaux futurs en vue d’élargir le domaine d’application.

38. 38
Conclusion (suite …)
Perspectives
 Réécriture du code en utilisant les sockets;
 Implémentation de l'algorithme CopyRect;
 Etablissement des documentations sur le projet;
 Mise en œuvre d'un visualisateur web;
 Implémentation de la connexion inversible;
 Ajout des fonctions d’optimisation automatiques;
 Intégration de la gestion es droits d'accès;
 Implémentation d'un gestionnaire de fichiers;
 Inclusion d'un chat (écrit et/ou vocale);
 …etc.
12/01/2016
Conclusion
Conception et réalisation d’une application de
Bureau à distance en Java

39. 3912/01/2016
Conception et réalisation d’une application de
Bureau à distance en Java

40. jrdesktop.sourceforge.net
