![• Exemple de la dispersion de densité avec ou sans déchets inertes
Ci-dessous graphique indicatif résultant d’essais terrain
III. Exemple de compactage en fonction du
nombre de passes
Estimation théorique de la densité pour un compacteur de 32 T
Des décades d'expérience de compactage de déchets ont donné le calcul suivant pour une
estimation de la densité réalisable avec un compacteur de déchets.
DE = k
bxd
Gcw ××+× )125,0( [t/m3
]
DE = densité estimée
38](https://image.slidesharecdn.com/techniques-gestion-decharges-oct2008-160524144527/85/Techniques-gestion-decharges-oct2008-38-320.jpg)
![W = facteur de travail = 1 pour opération en couches minces
= 0.95 opération avec bordure de déchargement élargie
= 0.75 bordure de déchargement uniquement
c = densité des déchets foison nés 0.35 t/m3
(déchet ménagers)
G = poids du compacteur
b = Largeur : somme de toutes les roues (voie) [m]
d = diamètre des roues [m] ou longueur de contact au sol
K = Facteur du design de la roue = 0.8 roue lisse ou dents usées
= 1.0 roue à pieds dameurs
= 1.1 roue à disques + dents
= 0.6 bulldozer à chenilles
Exemple :
Opérations en couches minces :
G=32 t
Diamètre des roues :
d = 1.62 m
Facteur de design de roues :
K= 1.1
Largeur de roue :
B = 2 x 1.35 + 2 x 1.125 = 4.95 m
DE = 1.1)
62.195.4
32125.035.0(1 ×
×
×+×
DE = 0.93 t/m3
IV. Méthode de compactage
Emploi d’inertes
⇒ séparer les livraisons d'inertes et les stocker dans une zone spécifique,
⇒ mise en place d'inertes en fin de journée sur ta zone exploitée,
⇒ mise en place d'une couche de 20 à 25 cm d'inertes en couverture provisoire des
casiers,
⇒ sélectionner des matériaux à faible granulométrie (0/200 mm).
39](https://image.slidesharecdn.com/techniques-gestion-decharges-oct2008-160524144527/85/Techniques-gestion-decharges-oct2008-39-320.jpg)
![Méthodes de mesure des densités en place
La densité des déchets est mesurée tous les mois par des relevés topographiques au GPS.
Deux densités sont calculées : une densité brute et une densité nette :
d(brute) = T (déchets) / V global
d(nette) = T (déchets) / [V(occupé) - V(dpr)]
d(nette) = densité nette des déchets en place
d(brute) = densité brute des déchets en place
T (déchets) = tonnage entrant mesuré sur le pont bascule
V(occupé) = volume occupé dans le bassin mesuré par un relevé topographique, pour le
semestre considéré en référence au volume initial établi avant le début de l'exploitation.

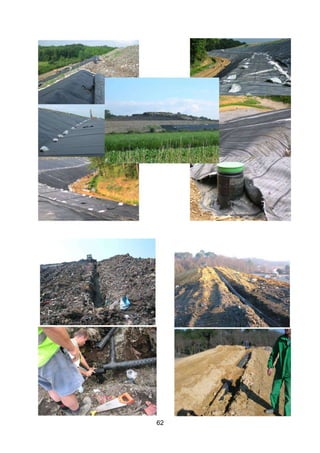

V(dpr) = volume utilisé par les matériaux des digues, des pistes et des recouvrements
