Le document traite de l'assainissement liquide au Maroc, englobant la collecte, le traitement et le rejet des eaux usées pour garantir la santé publique et la protection de l'environnement. Il examine le cadre juridique, les objectifs, les études nécessaires, les types de systèmes d'assainissement, ainsi que les matériaux et le dimensionnement des réseaux. Une attention particulière est accordée aux impacts environnementaux et aux exigences législatives à respecter dans le cadre de projets d'assainissement.

1. Etudiant IMAD LAKEHAL
FILIERE : GENIE CIVIL
MARRAKECH
PRFESSEUR : YOUNES BAHAMMOU
Année 2021-2022

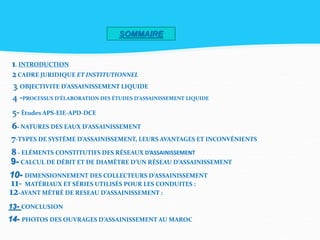

2. SOMMAIRE
1. INTRODUCTION
2CADRE JURIDIQUE ET INSTITUTIONNEL
3. OBJECTIVITE D’ASSAINISSEMENT LIQUIDE
4 -PROCESSUS D’ÉLABORATION DES ÉTUDES D’ASSAINISSEMENT LIQUIDE
5- Études APS-EIE-APD-DCE
6- NATURES DES EAUX D’ASSAINISSEMENT
7-TYPES DE SYSTÈME D’ASSAINISSEMENT, LEURS AVANTAGES ET INCONVÉNIENTS
8 - ELÉMENTS CONSTITUTIFS DES RÉSEAUX D’ASSAINISSEMENT

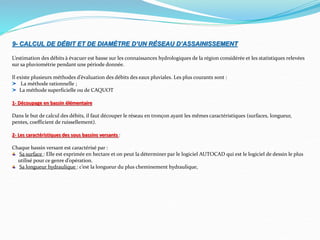

9- CALCUL DE DÉBIT ET DE DIAMÈTRE D’UN RÉSEAU D’ASSAINISSEMENT
10- DIMENSIONNEMENT DES COLLECTEURS D’ASSAINISSEMENT
11- MATÉRIAUX ET SÉRIES UTILISÉS POUR LES CONDUITES :

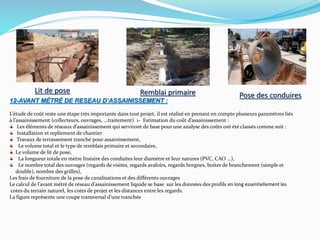

12-AVANT MÉTRÉ DE RESEAU D’ASSAINISSEMENT :
13- CONCLUSION

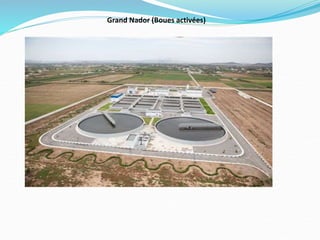

14- PHOTOS DES OUVRAGES D’ASSAINISSEMENT AU MAROC

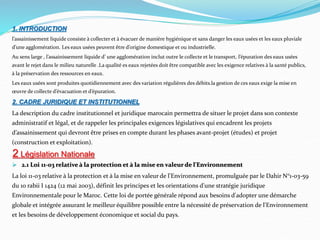

3. 1. INTRODUCTION
l’assainissement liquide consiste à collecter et à évacuer de manière hygiénique et sans danger les eaux usées et les eaux pluviale
d’une agglomération. Les eaux usées peuvent être d’origine domestique et ou industrielle.
Au sens large , l’assainissement liquide d’ une agglomération inclut outre le collecte et le transport, l’épuration des eaux usées
avant le rejet dans le milieu naturelle .La qualité es eaux rejetées doit être compatible avec les exigence relatives à la santé publics,
à la préservation des ressources en eaux.
Les eaux usées sont produites quotidiennement avec des variation régulières des débits.la gestion de ces eaux exige la mise en
œuvre de collecte d’évacuation et d’épuration.
2. CADRE JURIDIQUE ET INSTITUTIONNEL
La description du cadre institutionnel et juridique marocain permettra de situer le projet dans son contexte
administratif et légal, et de rappeler les principales exigences législatives qui encadrent les projets
d’assainissement qui devront être prises en compte durant les phases avant-projet (études) et projet
(construction et exploitation).
 2.1 Loi 11-03 relative à la protection et à la mise en valeur de l'Environnement
La loi 11-03 relative à la protection et à la mise en valeur de l'Environnement, promulguée par le Dahir N°1-03-59
du 10 rabii I 1424 (12 mai 2003), définit les principes et les orientations d'une stratégie juridique
Environnementale pour le Maroc. Cette loi de portée générale répond aux besoins d'adopter une démarche
globale et intégrée assurant le meilleur équilibre possible entre la nécessité de préservation de l'Environnement
et les besoins de développement économique et social du pays.
2 Législation Nationale

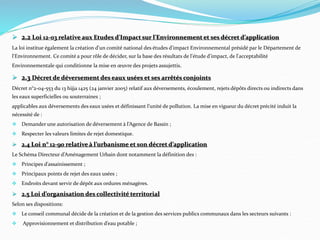

4.  2.2 Loi 12-03 relative aux Etudes d'Impact sur l'Environnement et ses décret d’application
La loi institue également la création d'un comité national des études d'impact Environnemental présidé par le Département de
l'Environnement. Ce comité a pour rôle de décider, sur la base des résultats de l'étude d'impact, de l'acceptabilité
Environnementale qui conditionne la mise en œuvre des projets assujettis.
 2.3 Décret de déversement des eaux usées et ses arrêtés conjoints
Décret n°2-04-553 du 13 hijja 1425 (24 janvier 2005) relatif aux déversements, écoulement, rejets dépôts directs ou indirects dans
les eaux superficielles ou souterraines ;
applicables aux déversements des eaux usées et définissant l’unité de pollution. La mise en vigueur du décret précité induit la
nécessité de :
 Demander une autorisation de déversement à l’Agence de Bassin ;
 Respecter les valeurs limites de rejet domestique.
 2.4 Loi n° 12-90 relative à l’urbanisme et son décret d’application
Le Schéma Directeur d’Aménagement Urbain dont notamment la définition des :
 Principes d’assainissement ;
 Principaux points de rejet des eaux usées ;
 Endroits devant servir de dépôt aux ordures ménagères.
 2.5 Loi d’organisation des collectivité territorial
Selon ses dispositions:
 Le conseil communal décide de la création et de la gestion des services publics communaux dans les secteurs suivants :
 Approvisionnement et distribution d’eau potable ;

5.  Assainissement liquide ; Le conseil communal décide, conformément à la législation et la réglementation en vigueur, de la
réalisation ou de la participation à l’exécution des aménagements et des ouvrages hydrauliques.
3. OBJECTIVITE D’ASSAINISSEMENT LIQUIDE
Le projet d’assainissement a pour des objectifs suivants :
 La protection de la santé publique par la protection des ressources en eau.
 L’amélioration des conditions de vie de la population.
 La protection de l’environnement.

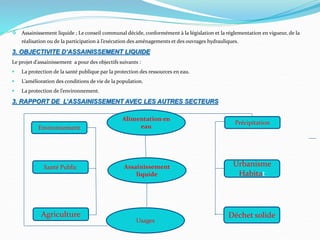

3. RAPPORT DE L’ASSAINISSEMENT AVEC LES AUTRES SECTEURS
Alimentation en
eau
Assainissement
liquide
Usages
Environnement
Santé Public
Agriculture
Précipitation
Urbanisme
Habitat
Déchet solide

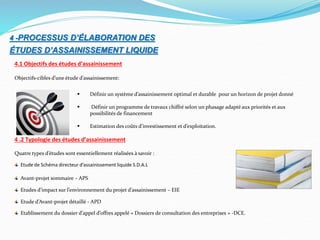

6. 4 -PROCESSUS D’ÉLABORATION DES
ÉTUDES D’ASSAINISSEMENT LIQUIDE
4.1 Objectifs des études d’assainissement
Objectifs-cibles d’une étude d’assainissement:
 Définir un système d’assainissement optimal et durable pour un horizon de projet donné
 Définir un programme de travaux chiffré selon un phasage adapté aux priorités et aux
possibilités de financement
 Estimation des coûts d’investissement et d’exploitation.
4 .2 Typologie des études d’assainissement
Quatre types d’études sont essentiellement réalisées à savoir :
Etude de Schéma directeur d’assainissement liquide S.D.A.L
Avant-projet sommaire – APS
Etudes d’impact sur l’environnement du projet d’assainissement – EIE
Etude d’Avant-projet détaillé - APD
Etablissement du dossier d’appel d’offres appelé « Dossiers de consultation des entreprises » -DCE.

7. 5 Études APS-EIE-APD-DCE
L’étude d’Assainissement en quatre missions APS-EIE-APD-DCE regroupe les solutions techniques les mieux adaptées à la
collecte, au transfert, à l’épuration et au rejet des eaux usées épurées et des eaux pluviales dans le milieu naturel en tenant
compte de l’urbanisation future, tout en préservant l’environnement;
L’objectif est la définition de la variante technique optimale et de préparer les plans nécessaires pour l’exécution des travaux par
des entreprises spécialisées.
Objectifs des études schéma directeur d’assainissement liquide
Le schéma directeur d’assainissement liquide (S.D.A.L) fixe les orientations fondamentales des aménagements, à moyen et à
long terme, en vue d’améliorer la qualité, la fiabilité et la capacité du système d’assainissement de la collectivité;
Le SDAL est un document d’aide à la décision, de planification et de programmation des équipements;
Le SDAL est un document d’aide à la décision, de planification et de programmation des équipements;
Objectifs de l’ avant projet sommaire
La phase d’Avant-Projet Sommaire permet d’étudier sommairement les différentes variantes de collecte et d’épuration et
d’arrêter le schéma directeur de la collecte ;
Description et diagnostic de la situation existante;
Estimation des débits et de la pollution rejetés;
Estimation des coûts du réseau et de la station d’épuration;
Choix de la variante à retenir;

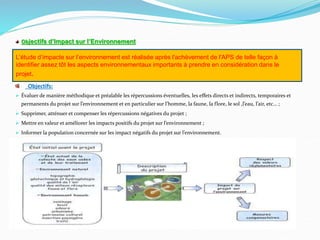

8. Objectifs d’Impact sur l’Environnement
Objectifs:
 Évaluer de manière méthodique et préalable les répercussions éventuelles, les effets directs et indirects, temporaires et
permanents du projet sur l’environnement et en particulier sur l’homme, la faune, la flore, le sol ,l’eau, l’air, etc… ;
 Supprimer, atténuer et compenser les répercussions négatives du projet ;
 Mettre en valeur et améliorer les impacts positifs du projet sur l’environnement ;
 Informer la population concernée sur les impact négatifs du projet sur l’environnement.
L’étude d’impacte sur l’environnement est réalisée après l'achèvement de l'APS de telle façon à
identifier assez tôt les aspects environnementaux importants à prendre en considération dans le
projet.

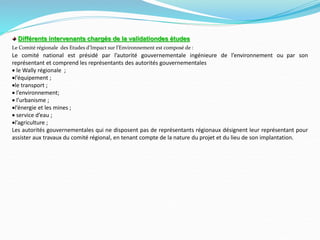

9. Différents intervenants chargés de la validationdes études
Le Comité régionale des Etudes d’Impact sur l’Environnement est composé de :
Le comité national est présidé par l’autorité gouvernementale ingénieure de l’environnement ou par son
représentant et comprend les représentants des autorités gouvernementales
 le Wally régionale ;
l’équipement ;
le transport ;
 l’environnement;
 l’urbanisme ;
l’énergie et les mines ;
 service d’eau ;
l’agriculture ;
Les autorités gouvernementales qui ne disposent pas de représentants régionaux désignent leur représentant pour
assister aux travaux du comité régional, en tenant compte de la nature du projet et du lieu de son implantation.

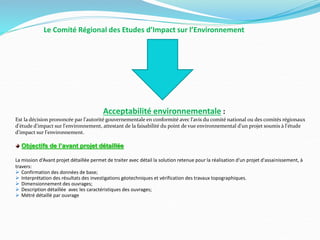

10. Le Comité Régional des Etudes d’Impact sur l’Environnement
Acceptabilité environnementale :
Est la décision prononcée par l'autorité gouvernementale en conformité avec l'avis du comité national ou des comités régionaux
d'étude d'impact sur l'environnement, attestant de la faisabilité du point de vue environnemental d'un projet soumis à l'étude
d'impact sur l'environnement.
Objectifs de l’avant projet détaillée
La mission d‘Avant projet détaillée permet de traiter avec détail la solution retenue pour la réalisation d'un projet d'assainissement, à
travers:
 Confirmation des données de base;
 Interprétation des résultats des investigations géotechniques et vérification des travaux topographiques.
 Dimensionnement des ouvrages;
 Description détaillée avec les caractéristiques des ouvrages;
 Métré détaillé par ouvrage

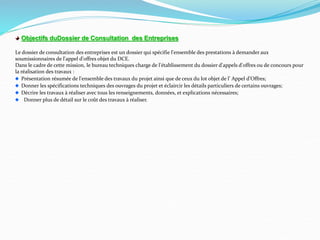

11. Objectifs duDossier de Consultation des Entreprises
Le dossier de consultation des entreprises est un dossier qui spécifie l'ensemble des prestations à demander aux
soumissionnaires de l'appel d'offres objet du DCE.
Dans le cadre de cette mission, le bureau techniques charge de l'établissement du dossier d'appels d'offres ou de concours pour
la réalisation des travaux :
Présentation résumée de l'ensemble des travaux du projet ainsi que de ceux du lot objet de l’ Appel d’Offres;
Donner les spécifications techniques des ouvrages du projet et éclaircir les détails particuliers de certains ouvrages;
Décrire les travaux à réaliser avec tous les renseignements, données, et explications nécessaires;
Donner plus de détail sur le coût des travaux à réaliser.

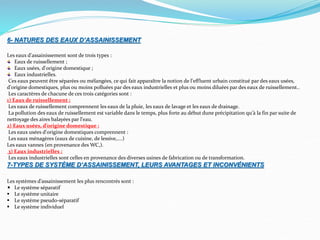

12. 6- NATURES DES EAUX D’ASSAINISSEMENT
Les eaux d'assainissement sont de trois types :
Eaux de ruissellement ;
Eaux usées, d'origine domestique ;
Eaux industrielles.
Ces eaux peuvent être séparées ou mélangées, ce qui fait apparaître la notion de l'effluent urbain constitué par des eaux usées,
d'origine domestiques, plus ou moins polluées par des eaux industrielles et plus ou moins diluées par des eaux de ruissellement..
Les caractères de chacune de ces trois catégories sont :
1) Eaux de ruissellement :
Les eaux de ruissellement comprennent les eaux de la pluie, les eaux de lavage et les eaux de drainage.
La pollution des eaux de ruissellement est variable dans le temps, plus forte au début dune précipitation qu'à la fin par suite de
nettoyage des aires balayées par l'eau.
2) Eaux usées, d’origine domestique :
Les eaux usées d'origine domestiques comprennent :
Les eaux ménagères (eaux de cuisine, de lessive,….)
Les eaux vannes (en provenance des WC,).
3) Eaux industrielles :
Les eaux industrielles sont celles en provenance des diverses usines de fabrication ou de transformation.
7-TYPES DE SYSTÈME D’ASSAINISSEMENT, LEURS AVANTAGES ET INCONVÉNIENTS
Les systèmes d’assainissement les plus rencontrés sont :
Le système séparatif
 Le système unitaire
 Le système pseudo-séparatif
 Le système individuel

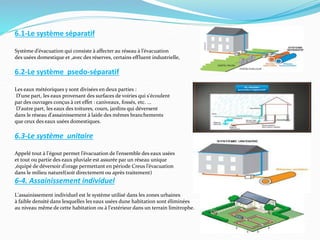

13. 6.1-Le système séparatif
Système d’évacuation qui consiste à affecter au réseau à l’évacuation
des usées domestique et ,avec des réserves, certains effluent industrielle,
6.2-Le système psedo-séparatif
Les eaux météoriques y sont divisées en deux parties :
D'une part, les eaux provenant des surfaces de voiries qui s'écoulent
par des ouvrages conçus à cet effet : caniveaux, fossés, etc. ...
D'autre part, les eaux des toitures, cours, jardins qui déversent
dans le réseau d'assainissement à laide des mêmes branchements
que ceux des eaux usées domestiques.
6.3-Le système unitaire
Appelé tout à l'égout permet l’évacuation de l’ensemble des eaux usées
et tout ou partie des eaux pluviale est assurée par un réseau unique
,équipé de déversoir d’orage permettant en période Creus l’évacuation
dans le milieu naturel(soit directement ou après traitement)
6-4. Assainissement individuel
L'assainissement individuel est le système utilisé dans les zones urbaines
à faible densité dans lesquelles les eaux usées dune habitation sont éliminées
au niveau même de cette habitation ou à l'extérieur dans un terrain limitrophe.

14. 8 - ELÉMENTS CONSTITUTIFS DES RÉSEAUX
D’ASSAINISSEMENT
Les éléments consécutifs d'un réseau d'assainissement se subdivisent en :
Ouvrages principaux
Ouvrages annexes
Les ouvrages principaux comprennent :
• Des tuyaux circulaires
• Des tuyaux ovoïdes préfabriqués
• Des ouvrages visitables de profils particuliers, limités aux grands centres urbains.
Les ouvrages annexes comprennent :
* Regard de visite: il permet la surveillance et le curage des égout ainsi que leur aération qui assure grâce à une fonte sur le
couvercle du regard, ce type de regard est prévu dans les suivants:
 Chaque changement de direction
 A chaque changement de pente
 Entre 30à 50 m d’alignement droit
 Au niveau de chaque branchement avec un autre collecteur
Tampon En Fonte Regard de visite

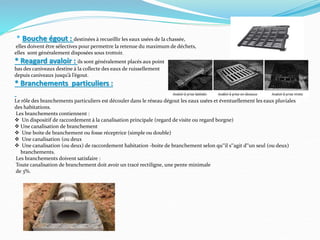

15. * Bouche égout : destinées à recueillir les eaux usées de la chassée,
elles doivent être sélectives pour permettre la retenue du maximum de déchets,
elles sont généralement disposées sous trottoir.
* Reagard avaloir : ils sont généralement placés aux point
bas des caniveaux destine à la collecte des eaux de ruissellement
depuis caniveaux jusqu’à l’égout.
* Branchements particuliers :
Le rôle des branchements particuliers est découler dans le réseau dégout les eaux usées et éventuellement les eaux pluviales
des habitations.
Les branchements contiennent :
 Un dispositif de raccordement à la canalisation principale (regard de visite ou regard borgne)
 Une canalisation de branchement
 Une boite de branchement ou fosse réceptrice (simple ou double)
 Une canalisation (ou deux
 Une canalisation (ou deux) de raccordement habitation -boite de branchement selon qu‟il s‟agit d‟un seul (ou deux)
branchements.
Les branchements doivent satisfaire :
Toute canalisation de branchement doit avoir un tracé rectiligne, une pente minimale
de 3%.

16. 9- CALCUL DE DÉBIT ET DE DIAMÈTRE D’UN RÉSEAU D’ASSAINISSEMENT
L’estimation des débits à évacuer est basse sur les connaissances hydrologiques de la région considérée et les statistiques relevées
sur sa pluviométrie pendant une période donnée.
Il existe plusieurs méthodes d’évaluation des débits des eaux pluviales. Les plus courants sont :
La méthode rationnelle ;
La méthode superficielle ou de CAQUOT
1- Découpage en bassin élémentaire
Dans le but de calcul des débits, il faut découper le réseau en tronçon ayant les mêmes caractéristiques (surfaces, longueur,
pentes, coefficient de ruissellement).
2- Les caractéristiques des sous bassins versants :
Chaque bassin versant est caractérisé par :
Sa surface : Elle est exprimée en hectare et on peut la déterminer par le logiciel AUTOCAD qui est le logiciel de dessin le plus
utilisé pour ce genre d’opération.
Sa longueur hydraulique : c’est la longueur du plus cheminement hydraulique,

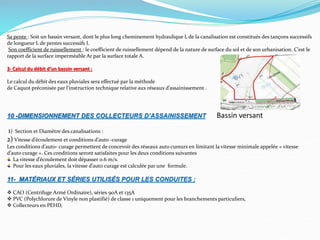

17. Sa pente : Soit un bassin versant, dont le plus long cheminement hydraulique L de la canalisation est constitués des tançons successifs
de longueur L de pentes successifs I.
Son coefficient de ruissellement : le coefficient de ruissellement dépend de la nature de surface du sol et de son urbanisation. C’est le
rapport de la surface imperméable Ar par la surface totale A.
3- Calcul du débit d’un bassin versant :
Le calcul du débit des eaux pluviales sera effectué par la méthode
de Caquot préconisée par l’instruction technique relative aux réseaux d’assainissement .
10 -DIMENSIONNEMENT DES COLLECTEURS D’ASSAINISSEMENT Bassin versant
1) Section et Diamètre des canalisations :
2) Vitesse d’écoulement et conditions d’auto -curage
Les conditions d’auto- curage permettent de concevoir des réseaux auto cureurs en limitant la vitesse minimale appelée « vitesse
d’auto curage ». Ces conditions seront satisfaites pour les deux conditions suivantes
La vitesse d’écoulement doit dépasser 0.6 m/s.
Pour les eaux pluviales, la vitesse d’auto curage est calculée par une formule.
11- MATÉRIAUX ET SÉRIES UTILISÉS POUR LES CONDUITES :
 CAO (Centrifuge Armé Ordinaire), séries 90A et 135A
 PVC (Polychlorure de Vinyle non plastifié) de classe 1 uniquement pour les branchements particuliers,
 Collecteurs en PEHD,

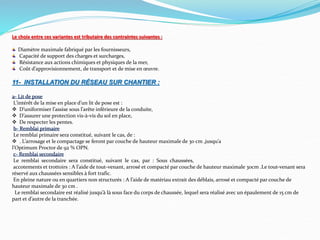

18. Le choix entre ces variantes est tributaire des contraintes suivantes :
Diamètre maximale fabriqué par les fournisseurs,
Capacité de support des charges et surcharges,
Résistance aux actions chimiques et physiques de la mer,
Coût d’approvisionnement, de transport et de mise en œuvre.
11- INSTALLATION DU RÉSEAU SUR CHANTIER :
a- Lit de pose
L’intérêt de la mise en place d’un lit de pose est :
 D’uniformiser l’assise sous l’arête inférieure de la conduite,
 D’assurer une protection vis-à-vis du sol en place,
 De respecter les pentes.
b- Remblai primaire
Le remblai primaire sera constitué, suivant le cas, de :
 . L’arrosage et le compactage se feront par couche de hauteur maximale de 30 cm ,jusqu’a
l’Optimum Proctor de 92 % OPN.
c- Remblai secondaire
Le remblai secondaire sera constitué, suivant le cas, par : Sous chaussées,
accotements et trottoirs : A l’aide de tout-venant, arrosé et compacté par couche de hauteur maximale 30cm .Le tout-venant sera
réservé aux chaussées sensibles à fort trafic.
En pleine nature ou en quartiers non structurés : A l’aide de matériau extrait des déblais, arrosé et compacté par couche de
hauteur maximale de 30 cm .
Le remblai secondaire est réalisé jusqu’à là sous face du corps de chaussée, lequel sera réalisé avec un épaulement de 15 cm de
part et d’autre de la tranchée.

19. 12-AVANT MÉTRÉ DE RESEAU D’ASSAINISSEMENT :
L’étude de coût reste une étape très importante dans tout projet, il est réalisé en prenant en compte plusieurs paramètres liés
à l’assainissement (collecteurs, ouvrages, …traitement) 1- Estimation du coût d’assainissement :
Les éléments de réseaux d’assainissement qui serviront de base pour une analyse des coûts ont été classés comme suit :
Installation et repliement de chantier
Travaux de terrassement tranché pour assainissement,
Le volume total et le type de remblais primaire et secondaire,
Le volume de lit de pose,
La longueur totale en mètre linéaire des conduites leur diamètre et leur natures (PVC, CAO …),
Le nombre total des ouvrages (regards de visites, regards avaloirs, regards borgnes, boites de branchement (simple et
double), nombre des grilles),
Les frais de fourniture de la pose de canalisations et des différents ouvrages
Le calcul de l’avant métré de réseau d’assainissement liquide se base sur les données des profils en long essentiellement les
cotes du terrain naturel, les cotes de projet et les distances entre les regards.
La figure représente une coupe transversal d’une tranchée
Lit de pose Remblai primaire Pose des conduires

20. Coupe transversale d’une tranchée Profil en long
1- Volume du terrassement
Pour mesurer le volume du terrassement on utilise la formule suivante :
La largeur L est calculée de la manière suivante :
Vd= D*L*Hm
Vd : volume du terrassement (m3)
D : distance entre les regards extraites à partir du profil en long (m)
L : Largeur de tranchée (m)
Hm : Hauteur du terrassement (m)
2-Largeur de tranchée
L= di+e+d

21. L : Largeur de tranchée (m)
e : épaisseur de conduite(m)
d : la distance de part et d’autre de la conduite
di : diamètre intérieur de conduite (m)
3-La hauteur du terrassement
Le calcul de la hauteur du terrassement réel et moyen est donné par la formule suivante :
Avec
Le volume de lit de pose est calculé par la formule suivante :
Hr= (TN-CP) + HI
Hm= (Hr1+Hr2)/2+HI
Hr : hauteur du terrassement réel (m)
Hr1 : hauteur du terrassement réel de piquet 1 (m)
Hr2: hauteur du terrassement réel de piquet 2 (m)
TN : cote du terrain naturel (m)
CP : cote de projet (m)
Hm : hauteur du terrassement moyen (m)
Hl : hauteur de lit de pose
4 -Volume de lit pose

22. Vlp= HI*D*L
VLp : volume de lit de pose (m3)
Hl : hauteur de lit de pose (m)
D : distance entre les regards extraites à partir du profil en long (m)
L : largeur de tranchée (m)
5 -Volume du remblai primaire
La formule du calcul est présentée de la façon suivante :
Vrp= D ((0.3+di+e)*L-Sc)
Vrp : volume du remblai primaire (m3)
di : diamètre de conduite (m)
e : épaisseur de conduite(m)
L : largeur de tranchée (m)
Sc : surface de conduite (m2)
D : distance entre les regards extraits à partir du profil en long (m)
6-Volume du remblai secondaire
Le volume du remblai secondaire est donné par la formule suivante :
Vrs= Vd-Vrp-Vlp-Vc

23. Vrs : volume du remblai secondaire (m3)
Vd : volume du terrassement (m3)
Vrp : volume de remblai primaire (m3)
VLP : volume de lit de pose (m3)
Vc : volume de conduite (m3)
feuille de métré d'assainissement liquide
Cotes
Lit de
pose Prof. Ø L Longueur Terrass. Lit de pose Remblais Regard de visite
N° de
regard
Tampon Projet
Nature
S:SAB
G:GRA
Haut
m
Fouille Moy.
diamètre
m
Larg
Tran.
m
Long
m m3
m3
Primaire
m3
secondaire
m3 U

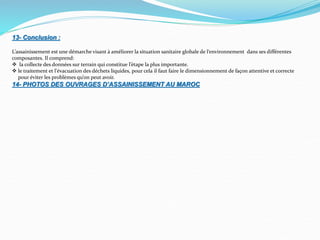

24. 13- Conclusion :
L’assainissement est une démarche visant à améliorer la situation sanitaire globale de l‘environnement dans ses différentes
composantes. Il comprend:
 la collecte des données sur terrain qui constitue l’étape la plus importante.
 le traitement et l'évacuation des déchets liquides, pour cela il faut faire le dimensionnement de façon attentive et correcte
pour éviter les problèmes qu’on peut avoir.
14- PHOTOS DES OUVRAGES D’ASSAINISSEMENT AU MAROC

25. Grand Nador (Boues activées)

26. 26
Hoceima (Boues activées)

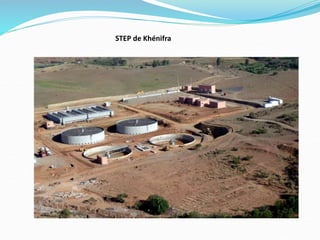

27. STEP de Khénifra
