Le document présente le matériel ni criO-9068, basé sur un FPGA Xilinx Zynq-7000 et conçu pour fonctionner avec un système d'exploitation temps-réel dérivé de Linux. Il est équipé d'un processeur ARM Cortex-A9, de 512 Mo de DDR3 et de diverses interfaces de communication. Des résultats de benchmarks démontrent ses performances en calcul et en transfert de données, avec des vitesses maximales de lecture et d'écriture de 342 MB/s et 110 MB/s respectivement.

1. E S S A I S D U M A T É R I E L
NI CRIO-9068
Mars 2014

2. PRÉSENTATION
D É C O U V E R T E D U N I C R I O - 9 0 6 8

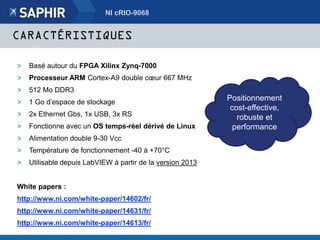

3. CARACTÉRISTIQUES
> Basé autour du FPGA Xilinx Zynq-7000
> Processeur ARM Cortex-A9 double cœur 667 MHz
> 512 Mo DDR3
> 1 Go d’espace de stockage
> 2x Ethernet Gbs, 1x USB, 3x RS
> Fonctionne avec un OS temps-réel dérivé de Linux
> Alimentation double 9-30 Vcc
> Température de fonctionnement -40 à +70°C
> Utilisable depuis LabVIEW à partir de la version 2013
White papers :
http://www.ni.com/white-paper/14602/fr/
http://www.ni.com/white-paper/14631/fr/
http://www.ni.com/white-paper/14613/fr/
NI cRIO-9068
Positionnement
cost-effective,
robuste et
performance

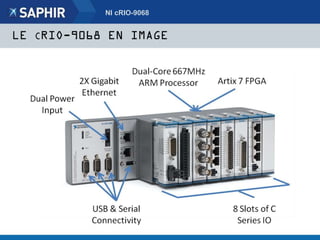

4. LE CRIO-9068 EN IMAGE
NI cRIO-9068
Système distribué, Client-
Serveur, Plug-ins…

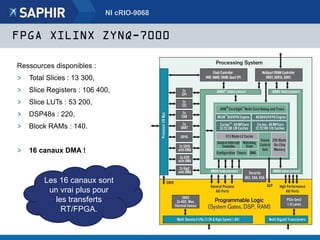

5. FPGA XILINX ZYNQ-7000
Ressources disponibles :
> Total Slices : 13 300,
> Slice Registers : 106 400,
> Slice LUTs : 53 200,
> DSP48s : 220,
> Block RAMs : 140.
> 16 canaux DMA !
NI cRIO-9068
Les 16 canaux sont
un vrai plus pour
les transferts
RT/FPGA.

6. BENCHMARKS
L E S R É S U L T A T S D E N O S E S S A I S

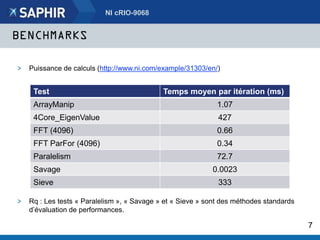

7. BENCHMARKS
> Puissance de calculs (http://www.ni.com/example/31303/en/)
> Rq : Les tests « Paralelism », « Savage » et « Sieve » sont des méthodes standards
d’évaluation de performances.
NI cRIO-9068
7
Test Temps moyen par itération (ms)
ArrayManip 1.07
4Core_EigenValue 427
FFT (4096) 0.66
FFT ParFor (4096) 0.34
Paralelism 72.7
Savage 0.0023
Sieve 333

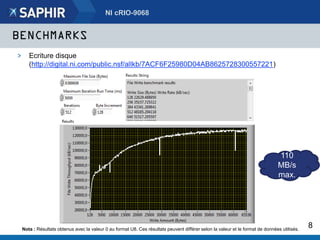

8. BENCHMARKS
> Ecriture disque
(http://digital.ni.com/public.nsf/allkb/7ACF6F25980D04AB8625728300557221)
NI cRIO-9068
8
110
MB/s
max.

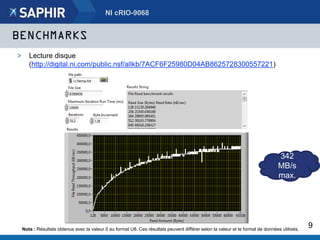

9. BENCHMARKS
> Lecture disque
(http://digital.ni.com/public.nsf/allkb/7ACF6F25980D04AB8625728300557221)
NI cRIO-9068
9
342
MB/s
max.

10. Par Eric MAGRANER, Responsable R&D.
http://fr.linkedin.com/in/ericmagraner
eric.magraner@saphir.fr / +33 (0)4 38 92 15 67
