Le document présente les services Visio dans SharePoint 2013, en mettant en avant des fonctionnalités comme la collaboration en temps réel, la connexion à des sources de données externes et l'édition de diagrammes sans avoir besoin de Visio sur tous les ordinateurs. Des démonstrations illustrent comment les diagrammes peuvent être connectés à des données et intégrés dans des tableaux de bord SharePoint. L'événement a également permis d'échanger des informations sur l'évolution des flux de travail et des applications de service associées.

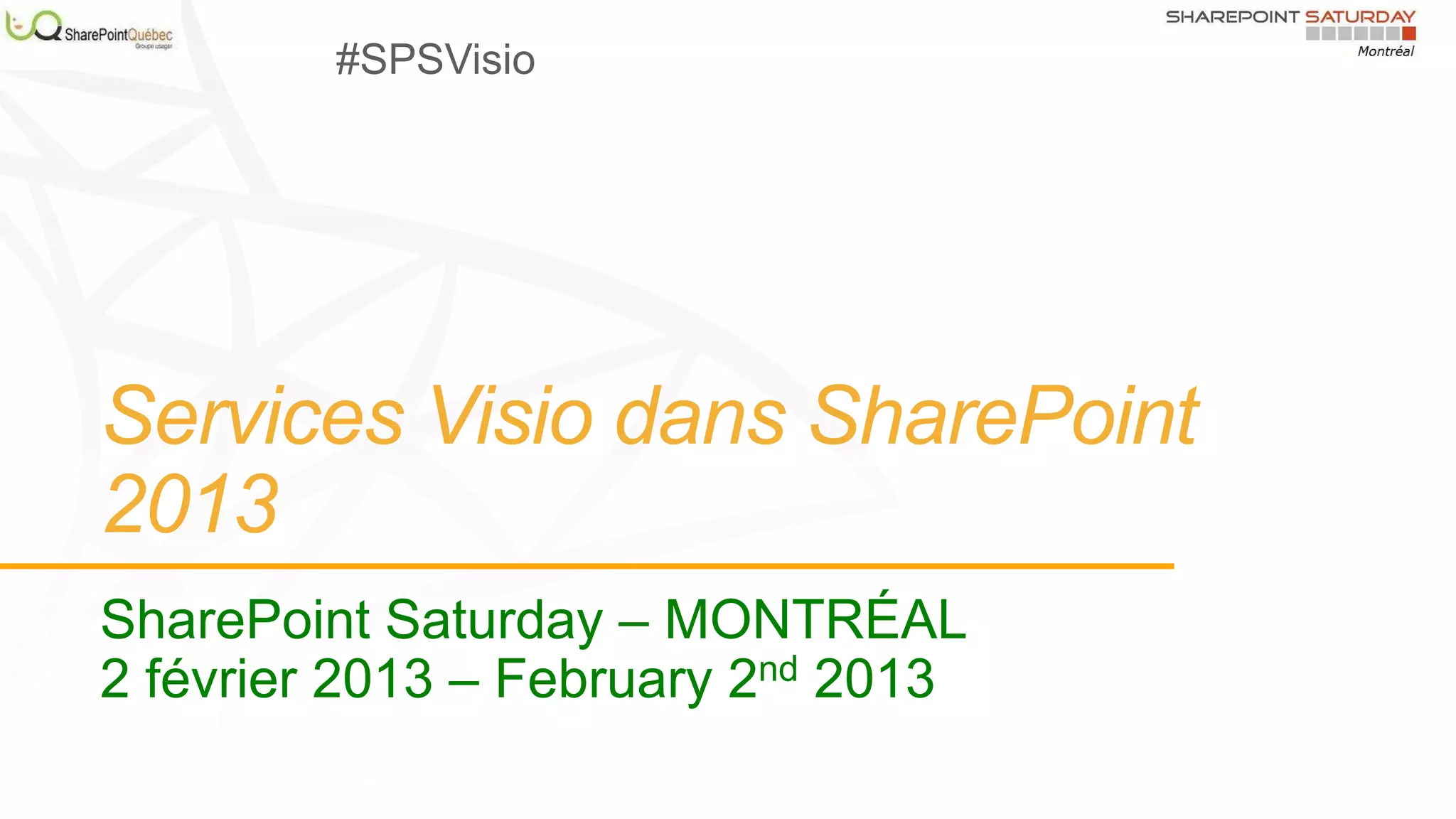

1. Services Visio dans SharePoint
2013
SharePoint Saturday – MONTRÉAL
2 février 2013 – February 2nd 2013
#SPSVisio

2. Merci à nos commanditaires !
Thanks to our sponsors!

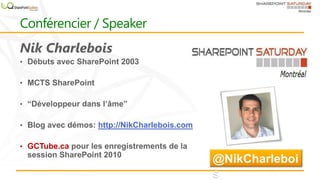

3. Conférencier / Speaker
http://NikCharlebois.com
• GCTube.ca
@NikCharleboi
s

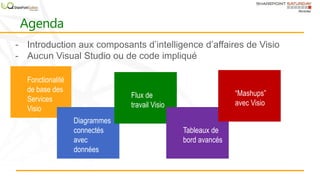

4. Agenda
Fonctionalité
de base des
Services
Visio
- Introduction aux composants d’intelligence d’affaires de Visio
- Aucun Visual Studio ou de code impliqué
Diagrammes
connectés
avec
données
Flux de
travail Visio
Tableaux de
bord avancés
“Mashups”
avec Visio

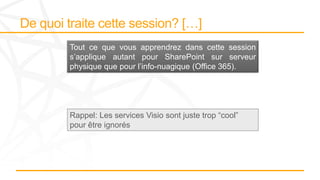

5. Tout ce que vous apprendrez dans cette session
s’applique autant pour SharePoint sur serveur
physique que pour l’info-nuagique (Office 365).
Rappel: Les services Visio sont juste trop “cool”
pour être ignorés

6. - Inclus pour la première fois avec SharePoint 2010;
- Application de service de SharePoint (Visio Graphics Service
Applciation);
- Permet de partager des diagrammes à jour avec l’organisation sans
avoir besoin du logiciel Visio sur tous les ordinateurs;
- Permet de créer des diagrammes connectés aux données qui sont
riches et dynamiques;
- Permet aux utilisateurs de collaborer en temps réel sur un
diagramme (2013 seulement);

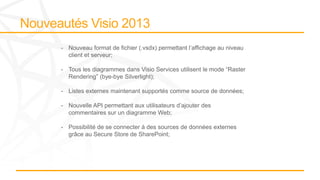

7. - Nouveau format de fichier (.vsdx) permettant l’affichage au niveau
client et serveur;
- Tous les diagrammes dans Visio Services utilisent le mode “Raster
Rendering” (bye-bye Silverlight);
- Listes externes maintenant supportés comme source de données;
- Nouvelle API permettant aux utilisateurs d’ajouter des
commentaires sur un diagramme Web;
- Possibilité de se connecter à des sources de données externes
grâce au Secure Store de SharePoint;

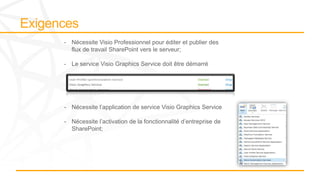

8. - Nécessite Visio Professionnel pour éditer et publier des
flux de travail SharePoint vers le serveur;
- Le service Visio Graphics Service doit être démarré
- Nécessite l’application de service Visio Graphics Service
- Nécessite l’activation de la fonctionnalité d’entreprise de
SharePoint;

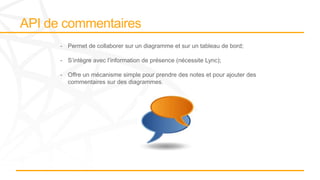

9. - Permet de collaborer sur un diagramme et sur un tableau de bord;
- S’intègre avec l’information de présence (nécessite Lync);
- Offre un mécanisme simple pour prendre des notes et pour ajouter des
commentaires sur des diagrammes.

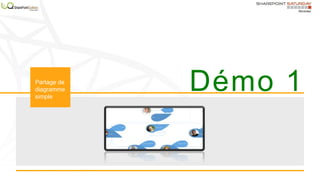

10. Démo 1Partage de
diagramme
simple

11. - Introduits avec Visio 2007;
- Permet de connecter des données de sources externes à des diagrammes:
- SQL
- SharePoint (supporte maintenant les BCS);
- Feuille de calcul Excel;
- Access
- OLEDB ou ODBC;
- Possibilité d’ajouter des graphiques de données aux formes

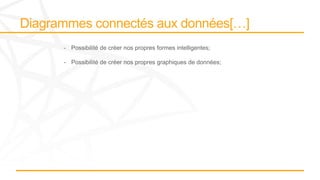

12. - Possibilité de créer nos propres formes intelligentes;
- Possibilité de créer nos propres graphiques de données;

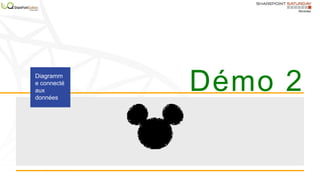

13. Démo 2Diagramm
e connecté
aux
données

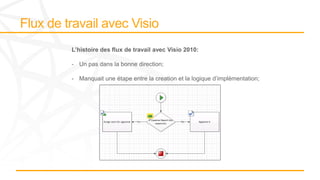

14. L’histoire des flux de travail avec Visio 2010:
- Un pas dans la bonne direction;
- Manquait une étape entre la creation et la logique d’implémentation;

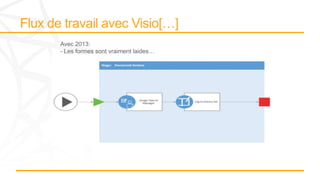

15. Avec 2013:
- Les formes sont vraiment laides…

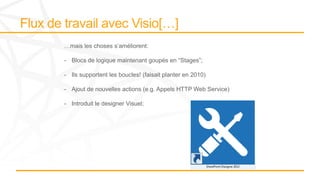

16. …mais les choses s’améliorent:
- Blocs de logique maintenant goupés en “Stages”;
- Ils supportent les boucles! (faisait planter en 2010)
- Ajout de nouvelles actions (e.g. Appels HTTP Web Service)
- Introduit le designer Visuel;

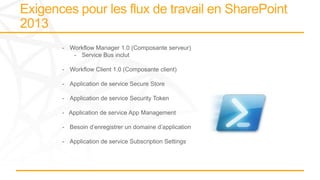

17. - Workflow Manager 1.0 (Composante serveur)
- Service Bus inclut
- Workflow Client 1.0 (Composante client)
- Application de service Secure Store
- Application de service Security Token
- Application de service App Management
- Besoin d’enregistrer un domaine d’application
- Application de service Subscription Settings

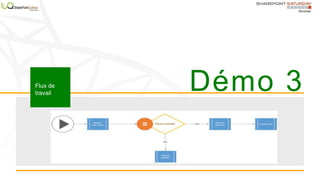

18. Démo 3Flux de
travail

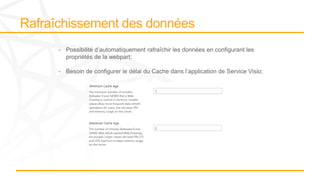

19. - Possibilité d’automatiquement rafraîchir les données en configurant les
propriétés de la webpart;
- Besoin de configurer le délai du Cache dans l’application de Service Visio;

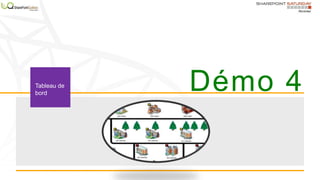

20. Démo 4Tableau de
bord

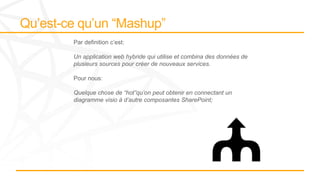

21. Par definition c’est:
Un application web hybride qui utilise et combina des données de
plusieurs sources pour créer de nouveaux services.
Pour nous:
Quelque chose de “hot”qu’on peut obtenir en connectant un
diagramme visio à d’autre composantes SharePoint;

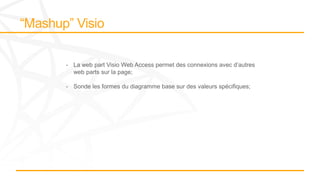

22. - La web part Visio Web Access permet des connexions avec d’autres
web parts sur la page;
- Sonde les formes du diagramme base sur des valeurs spécifiques;

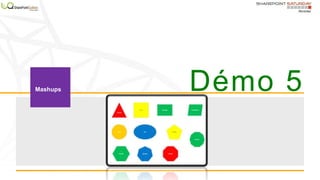

23. Démo 5

24. On dirait que
vous êtes rendu
à la période de
questions

25. Merci à nos commanditaires !
Thanks to our sponsors!

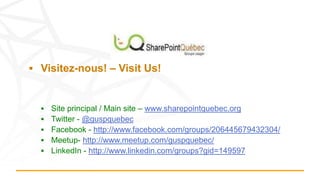

26.  Visitez-nous! – Visit Us!
