1. Véronique Mesguich
DATAVISUALISATION :
FAITES PARLER LA DATA !
21 janvier 2020
UFTV } Développer les Compétences Numériques en Documentation (DCND)Webinar #6
21 janvier 2020
EEIE

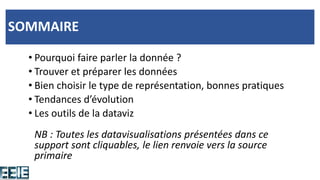

2. SommaireSOMMAIRE
• Pourquoi faire parler la donnée ?
• Trouver et préparer les données
• Bien choisir le type de représentation, bonnes pratiques
• Tendances d’évolution
• Les outils de la dataviz
NB : Toutes les datavisualisations présentées dans ce
support sont cliquables, le lien renvoie vers la source
primaire

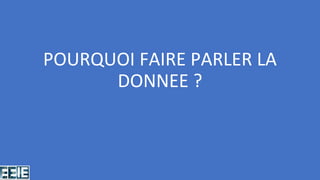

3. POURQUOI FAIRE PARLER LA
DONNEE ?

4. Le Brexit vu par la Datavisualisation

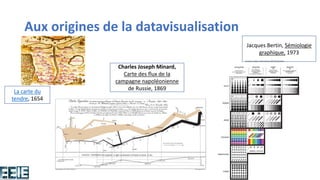

5. Aux origines de la datavisualisation
La carte du
tendre, 1654
Charles Joseph Minard,
Carte des flux de la
campagne napoléonienne
de Russie, 1869
Jacques Bertin, Sémiologie
graphique, 1973

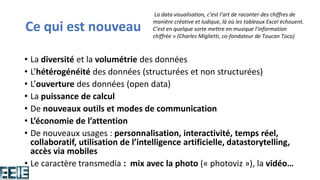

6. Ce qui est nouveau
• La diversité et la volumétrie des données
• L’hétérogénéité des données (structurées et non structurées)
• L’ouverture des données (open data)
• La puissance de calcul
• De nouveaux outils et modes de communication
• L’économie de l’attention
• De nouveaux usages : personnalisation, interactivité, temps réel,
collaboratif, utilisation de l’intelligence artificielle, datastorytelling,
accès via mobiles

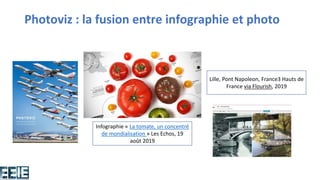

• Le caractère transmedia : mix avec la photo (« photoviz »), la vidéo…
La data visualisation, c’est l’art de raconter des chiffres de
manière créative et ludique, là où les tableaux Excel échouent.
C’est en quelque sorte mettre en musique l’information
chiffrée » (Charles Miglietti, co-fondateur de Toucan Toco)

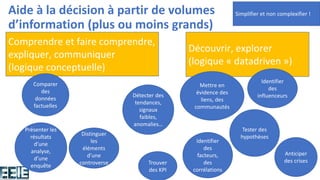

7. Découvrir, explorer
(logique « datadriven »)
Aide à la décision à partir de volumes
d’information (plus ou moins grands)
Simplifier et non complexifier !
Identifier
des
facteurs,
des
corrélations
Trouver
des KPI
Anticiper
des crises
Distinguer
les
éléments
d’une
controverse
Mettre en
évidence des
liens, des
communautés
Comprendre et faire comprendre,
expliquer, communiquer
(logique conceptuelle)
Comparer
des
données
factuelles
Détecter des
tendances,
signaux
faibles,
anomalies…
Identifier
des
influenceurs
Présenter les
résultats
d’une
analyse,
d’une
enquête
Tester des
hypothèses

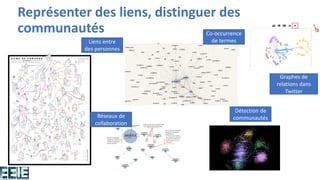

8. Représenter des liens, distinguer des
communautés
Liens entre
des personnes
Co-occurrence
de termes
Réseaux de
collaboration
Détection de
communautés
Graphes de
relations dans
Twitter

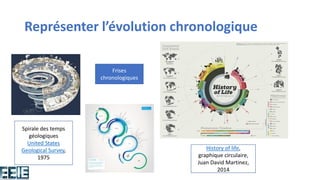

9. Représenter l’évolution chronologique
Frises
chronologiques
Spirale des temps
géologiques
United States
Geological Survey,
1975
History of life,
graphique circulaire,
Juan David Martinez,
2014

10. Filer la métaphore
La polémique Black
Rock expliqués avec
des Smarties, Les
Echos, 3 janvier 2020
Le corps humain vu
comme un plan de
métro, Sam Loman,
2010

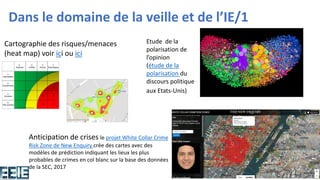

11. Dans le domaine de la veille et de l’IE/1
Cartographie des risques/menaces
(heat map) voir ici ou ici
Etude de la
polarisation de
l’opinion
(étude de la
polarisation du
discours politique
aux Etats-Unis)
Anticipation de crises le projet White Collar Crime
Risk Zone de New Enquiry crée des cartes avec des
modèles de prédiction indiquant les lieux les plus
probables de crimes en col blanc sur la base des données
de la SEC, 2017

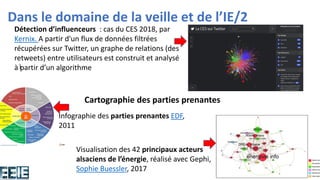

12. Dans le domaine de la veille et de l’IE/2
Cartographie des parties prenantes
)
Détection d’influenceurs : cas du CES 2018, par
Kernix. A partir d'un flux de données filtrées
récupérées sur Twitter, un graphe de relations (des
retweets) entre utilisateurs est construit et analysé
à partir d’un algorithme
Infographie des parties prenantes EDF,
2011
Visualisation des 42 principaux acteurs
alsaciens de l’énergie, réalisé avec Gephi,
Sophie Buessler, 2017

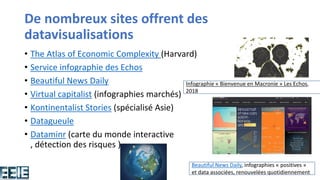

13. De nombreux sites offrent des
datavisualisations
• The Atlas of Economic Complexity (Harvard)
• Service infographie des Echos
• Beautiful News Daily
• Virtual capitalist (infographies marchés)
• Kontinentalist Stories (spécialisé Asie)
• Datagueule
• Dataminr (carte du monde interactive
, détection des risques )
Infographie « Bienvenue en Macronie » Les Echos,
2018
Beautiful News Daily, infographies « positives »
et data associées, renouvelées quotidiennement

14. Questions à se poser….
• Qu’est ce que je veux représenter ?
• Quelle est la nature des données ?
• Quels sont les usages de mon public ? (la datavisualisation ne s’adresse pas qu’aux
experts de l’analyse, mais aussi aux experts métiers, au « grand public »….)
• Quel est mon support d’affichage (écran, imprimé, possibilités de zoomer, d’interagir… )
• La représentation doit rester interprétable ! Et il est parfois compliqué de faire simple…
• La forme ne doit pas primer sur le fond !
• Pas de datavisualisation dans l’absolu : utiliser les outils, méthodes et sources adaptées
aux besoins

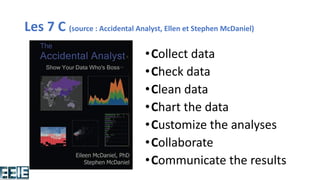

15. Les 7 C (source : Accidental Analyst, Ellen et Stephen McDaniel)
•Collect data
•Check data
•Clean data
•Chart the data
•Customize the analyses
•Collaborate
•Communicate the results

16. TROUVER ET PREPARER
LES DONNEES

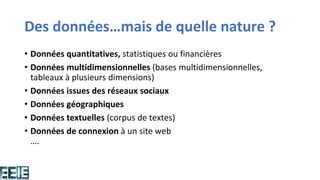

17. Des données…mais de quelle nature ?
• Données quantitatives, statistiques ou financières
• Données multidimensionnelles (bases multidimensionnelles,
tableaux à plusieurs dimensions)
• Données issues des réseaux sociaux
• Données géographiques
• Données textuelles (corpus de textes)
• Données de connexion à un site web
….

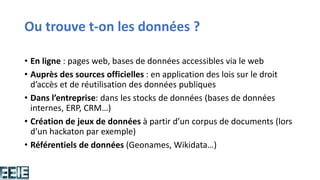

18. Ou trouve t-on les données ?
• En ligne : pages web, bases de données accessibles via le web
• Auprès des sources officielles : en application des lois sur le droit
d’accès et de réutilisation des données publiques
• Dans l’entreprise: dans les stocks de données (bases de données
internes, ERP, CRM…)
• Création de jeux de données à partir d’un corpus de documents (lors
d’un hackaton par exemple)
• Référentiels de données (Geonames, Wikidata…)

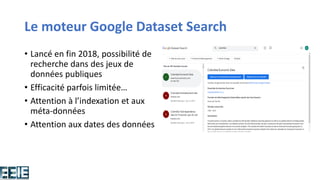

19. Le moteur Google Dataset Search
• Lancé en fin 2018, possibilité de
recherche dans des jeux de
données publiques
• Efficacité parfois limitée…
• Attention à l’indexation et aux
méta-données
• Attention aux dates des données

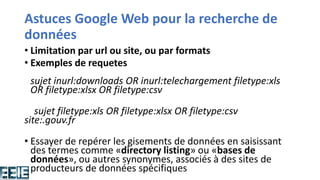

20. Astuces Google Web pour la recherche de
données
• Limitation par url ou site, ou par formats
• Exemples de requetes
sujet inurl:downloads OR inurl:telechargement filetype:xls
OR filetype:xlsx OR filetype:csv
sujet filetype:xls OR filetype:xlsx OR filetype:csv
site:.gouv.fr
• Essayer de repérer les gisements de données en saisissant
des termes comme «directory listing» ou «bases de
données», ou autres synonymes, associés à des sites de
producteurs de données spécifiques

21. Sources utiles pour la recherche de données
publiques
• Opendatanetwork
• Public Open datasoft
• US Census Bureau Data
• EU open data portal
• Opencorporates
• Kaggle
• Datainfogreffe (chiffres clés
entreprises françaises)
• Datahub :plateforme de la Open
KnowledgeFoundation
• Liste des portails d’open data
dans le monde
Mais aussi, apparition de portails de données
d’origine privée : par exemple Euler Hermes
Open Data

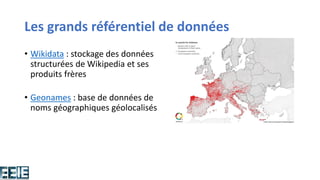

22. Les grands référentiel de données
• Wikidata : stockage des données
structurées de Wikipedia et ses
produits frères
• Geonames : base de données de
noms géographiques géolocalisés

23. Sources utiles pour la recherche de données
scientifiques
• Entrepôts de données brutes associées aux articles de recherche
Exemple : Dryaddigital repository
• «Data journals» : publications dont le but est d’exposer des jeux de
données brutes produits par des chercheurs
Exemple : Nature Scientific Data
• Bases de données scientifiques associées à des bases d’articles
Exemple : Elsevier Datasearch
• «Data citation index» : équivalent du Web of science pour les articles
classiques

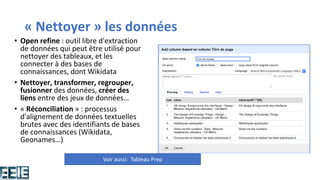

24. « Nettoyer » les données
• Open refine : outil libre d'extraction
de données qui peut être utilisé pour
nettoyer des tableaux, et les
connecter à des bases de
connaissances, dont Wikidata
• Nettoyer, transformer, regrouper,
fusionner des données, créer des
liens entre des jeux de données…
• « Réconciliation » : processus
d'alignement de données textuelles
brutes avec des identifiants de bases
de connaissances (Wikidata,
Geonames…)
Voir aussi: Tableau Prep

25. BIEN CHOISIR LE TYPE DE
REPRESENTATION

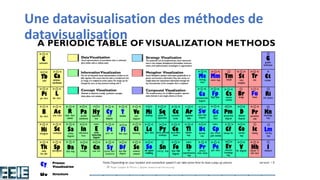

26. Une datavisualisation des méthodes de
datavisualisation

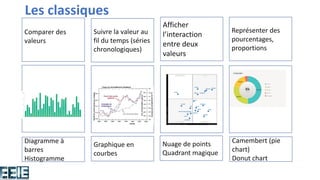

27. Les classiques
Diagramme à
barres
Histogramme
Comparer des
valeurs
Suivre la valeur au
fil du temps (séries
chronologiques)
Graphique en
courbes
Afficher
l’interaction
entre deux
valeurs
Représenter des
pourcentages,
proportions
Pie
Nuage de points
Quadrant magique
Camembert (pie
chart)
Donut chart

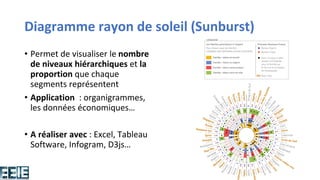

28. Diagramme rayon de soleil (Sunburst)
• Permet de visualiser le nombre
de niveaux hiérarchiques et la
proportion que chaque
segments représentent
• Application : organigrammes,
les données économiques…
• A réaliser avec : Excel, Tableau
Software, Infogram, D3js…

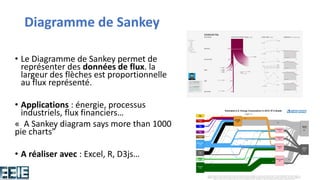

29. Diagramme de Sankey
• Le Diagramme de Sankey permet de
représenter des données de flux. la
largeur des flèches est proportionnelle
au flux représenté.
• Applications : énergie, processus
industriels, flux financiers…
« A Sankey diagram says more than 1000
pie charts”
• A réaliser avec : Excel, R, D3js…

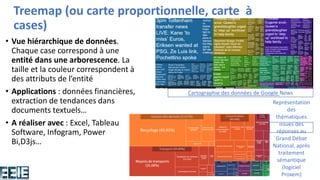

30. Treemap (ou carte proportionnelle, carte à
cases)
• Vue hiérarchique de données.
Chaque case correspond à une
entité dans une arborescence. La
taille et la couleur correspondent à
des attributs de l’entité
• Applications : données financières,
extraction de tendances dans
documents textuels…
• A réaliser avec : Excel, Tableau
Software, Infogram, Power
Bi,D3js…
Cartographie des données de Google News
Représentation
des
thématiques
issues des
réponses au
Grand Débat
National, après
traitement
sémantique
(logiciel
Proxem)

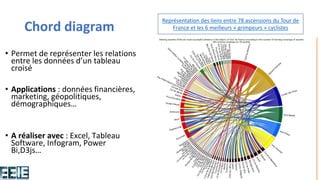

31. Chord diagram
• Permet de représenter les relations
entre les données d’un tableau
croisé
• Applications : données financières,
marketing, géopolitiques,
démographiques…
• A réaliser avec : Excel, Tableau
Software, Infogram, Power
Bi,D3js…
Représentation des liens entre 78 ascensions du Tour de
France et les 6 meilleurs « grimpeurs » cyclistes

32. Représentations géolocalisées
• Permet de géolocaliser sur une carte
géographique des lieux, événements,
photos, publications…
• Applications : géolocalisation de
phénomènes, corrélation de données
• A réaliser avec :
Excel, Umap/Open Streetmap, Google
My Maps, Batchgeo, Flourish Studio…
Carte de France interactive de
la pollution des sols
Données concernant la pollution
au plomb à proximité de Notre
Dame s
Carte de France interactive de
la pollution des sols

33. Nuages de mots et
text mining
• Extraction des mots à forte occurrence
ou co-occurrence à l’intérieur d’un texte
• Analyse statistique de textes
• Applications : extraire les concepts clés
d’un texte, faciliter la compréhension
• Nuages de mots: Wordle, Tagul,
Tagcrowd…
• Analyse statistique de textes : Text
Analyzer
• Solutions de text mining : Voyant Tools,
Tropes…
Analyse discours politique

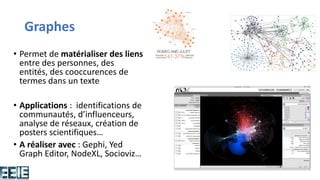

34. Graphes
• Permet de matérialiser des liens
entre des personnes, des
entités, des cooccurences de
termes dans un texte
• Applications : identifications de
communautés, d’influenceurs,
analyse de réseaux, création de
posters scientifiques…
• A réaliser avec : Gephi, Yed
Graph Editor, NodeXL, Socioviz…

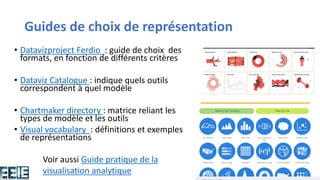

35. Guides de choix de représentation
• Datavizproject Ferdio : guide de choix des
formats, en fonction de différents critères
• Dataviz Catalogue : indique quels outils
correspondent à quel modèle
• Chartmaker directory : matrice reliant les
types de modèle et les outils
• Visual vocabulary : définitions et exemples
de représentations
•
Voir aussi Guide pratique de la
visualisation analytique

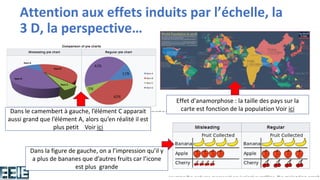

36. Attention aux effets induits par l’échelle, la
3 D, la perspective…
Effet d’anamorphose : la taille des pays sur la
carte est fonction de la population Voir iciDans le camembert à gauche, l’élément C apparait
aussi grand que l’élément A, alors qu’en réalité il est
plus petit Voir ici
Dans la figure de gauche, on a l’impression qu’il y
a plus de bananes que d’autres fruits car l’icone
est plus grande

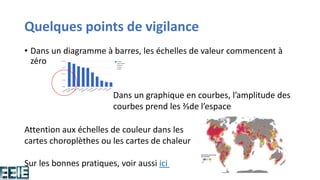

37. Quelques points de vigilance
• Dans un diagramme à barres, les échelles de valeur commencent à
zéro
Dans un graphique en courbes, l’amplitude des
courbes prend les ⅔de l’espace
Attention aux échelles de couleur dans les
cartes choroplèthes ou les cartes de chaleur
Sur les bonnes pratiques, voir aussi ici

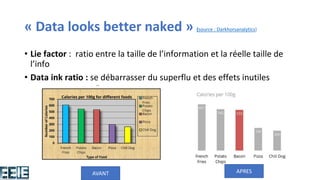

38. « Data looks better naked » (source : Darkhorsanalytics)
• Lie factor : ratio entre la taille de l’information et la réelle taille de
l’info
• Data ink ratio : se débarrasser du superflu et des effets inutiles
AVANT APRES

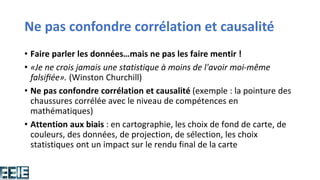

39. Ne pas confondre corrélation et causalité
• Faire parler les données…mais ne pas les faire mentir !
• «Je ne crois jamais une statistique à moins de l'avoir moi-même
falsifiée». (Winston Churchill)
• Ne pas confondre corrélation et causalité (exemple : la pointure des
chaussures corrélée avec le niveau de compétences en
mathématiques)
• Attention aux biais : en cartographie, les choix de fond de carte, de
couleurs, des données, de projection, de sélection, les choix
statistiques ont un impact sur le rendu final de la carte

40. TENDANCES D’EVOLUTION

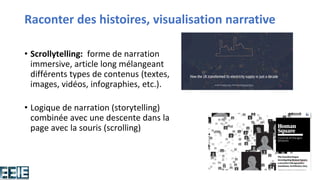

41. Raconter des histoires, visualisation narrative
• Scrollytelling: forme de narration
immersive, article long mélangeant
différents types de contenus (textes,
images, vidéos, infographies, etc.).
• Logique de narration (storytelling)
combinée avec une descente dans la
page avec la souris (scrolling)

42. Photoviz : la fusion entre infographie et photo
Infographie « La tomate, un concentré
de mondialisation » Les Echos, 19
août 2019
Lille, Pont Napoleon, France3 Hauts de
France via Flourish, 2019

43. Interactivité/personnalisation
• Les utilisateurs souhaitent pouvoir manipuler les données, interagir…
Wind and words : datavisualisation interactive
de données concernant la série Game of
Thrones (occurrence de termes, échanges entre
les personnages…)
Le Pariteur : application en ligne qui indique, à partir des
données renseignées, la différence de salaire avec une
personne du sexe opposé à un poste équivalent.

44. Animation sous forme de vidéo
• Animation créée par The Next
Web
• Compilation de données
provenant des rapports annuels,
articles depuis 2003
• Diagramme à barres (bar chart
race) animé par Flourish Studio

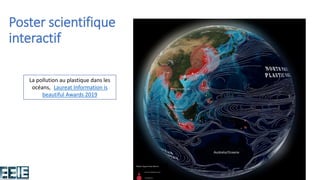

45. Poster scientifique
interactif
Garbage Dump in the ocean
La pollution au plastique dans les
océans,oLaureat Information is
beautiful Awards 2019

46. LES OUTILS DE LA DATAVIZ

47. Guide de choix :
https://gallery.keshif.me/VisTools 90 outils classés selon plusieurs
critères

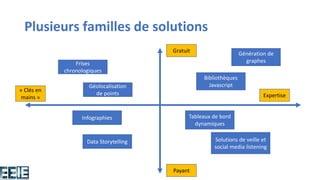

48. « Clés en
mains » Expertise
Gratuit
Payant
Génération de
graphes
Bibliothèques
Javascript
Tableaux de bord
dynamiques
Solutions de veille et
social media listening
Frises
chronologiques
Géolocalisation
de points
Infographies
Data Storytelling
Plusieurs familles de solutions

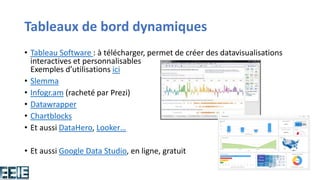

49. Tableaux de bord dynamiques
• Tableau Software : à télécharger, permet de créer des datavisualisations
interactives et personnalisables
Exemples d’utilisations ici
• Slemma
• Infogr.am (racheté par Prezi)
• Datawrapper
• Chartblocks
• Et aussi DataHero, Looker…
• Et aussi Google Data Studio, en ligne, gratuit

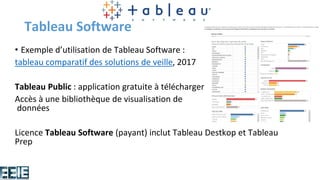

50. Tableau Software
• Exemple d’utilisation de Tableau Software :
tableau comparatif des solutions de veille, 2017
Tableau Public : application gratuite à télécharger
Accès à une bibliothèque de visualisation de
données
Licence Tableau Software (payant) inclut Tableau Destkop et Tableau
Prep

51. Datavisualisation intégrée dans les solutions
de veille
• Tableaux de bord des solutions de veille
classiques : Digimind, Bertin IT, KBCrawl,
Geotrend, Qwam/Asknread, Iscope…
• Solutions de social media listening :
Visibrain, Alerti, Socioviz…
• Nombre de mentions, nuages de mots,
représentations de liens, analyse du
sentiment…

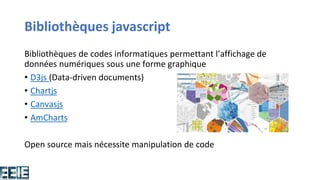

52. Bibliothèques javascript
Bibliothèques de codes informatiques permettant l’affichage de
données numériques sous une forme graphique
• D3js (Data-driven documents)
• Chartjs
• Canvasjs
• AmCharts
Open source mais nécessite manipulation de code

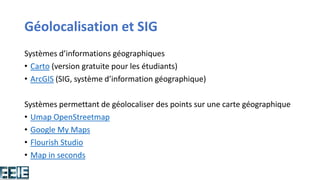

53. Géolocalisation et SIG
Systèmes d’informations géographiques
• Carto (version gratuite pour les étudiants)
• ArcGIS (SIG, système d’information géographique)
Systèmes permettant de géolocaliser des points sur une carte géographique
• Umap OpenStreetmap
• Google My Maps
• Flourish Studio
• Map in seconds

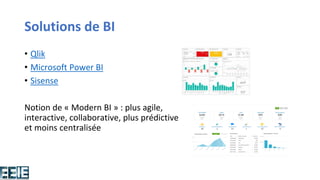

54. Solutions de BI
• Qlik
• Microsoft Power BI
• Sisense
Notion de « Modern BI » : plus agile,
interactive, collaborative, plus prédictive
et moins centralisée

55. Graphes et réseaux
• Gephi
• NodeXL
• Maltego
Gephi et NodeXL
sont open source

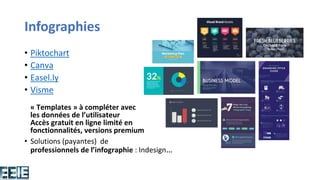

56. Infographies
• Piktochart
• Canva
• Easel.ly
• Visme
« Templates » à compléter avec
les données de l’utilisateur
Accès gratuit en ligne limité en
fonctionnalités, versions premium
• Solutions (payantes) de
professionnels de l’infographie : Indesign…

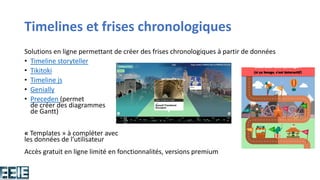

57. Timelines et frises chronologiques
Solutions en ligne permettant de créer des frises chronologiques à partir de données
• Timeline storyteller
• Tikitoki
• Timeline js
• Genially
• Preceden (permet
de créer des diagrammes
de Gantt)
« Templates » à compléter avec
les données de l’utilisateur
Accès gratuit en ligne limité en fonctionnalités, versions premium

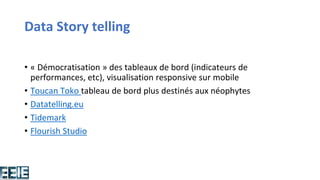

58. Data Story telling
• « Démocratisation » des tableaux de bord (indicateurs de
performances, etc), visualisation responsive sur mobile
• Toucan Toko tableau de bord plus destinés aux néophytes
• Datatelling.eu
• Tidemark
• Flourish Studio

59. Storymaps
Editorialisation de contenus (texte, graphiques, vidéo, cartes
géographiques…), intéressant pour des livrables de veille
• Story maps (ESRI)
• StoryMaps.js
• Tour Builder (Google)
• Timemapper
• Voir exemples ici

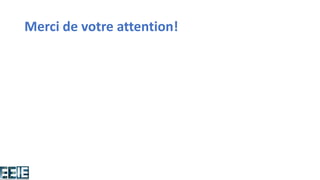

60. Merci de votre attention!
