Workflow et bcs sous SharePoint 2013
- 1. Workflows et BCSsous SharePoint 2013
- 2.

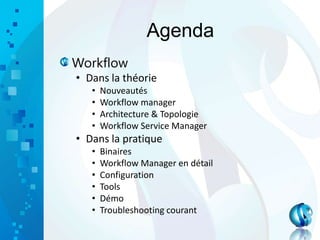

- 3. Agenda Workflow • Dans lathéorie • Nouveautés • Workflow manager • Architecture & Topologie • Workflow Service Manager • Dans la pratique • Binaires • Workflow Manager en détail • Configuration • Tools • Démo • Troubleshooting courant
- 4. Agenda BCS • Dans lathéorie • Nouveautés • ODATA • ECT • Dans la pratique • SPO ODATA • SPO AppLevel
- 5.

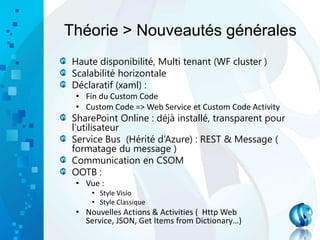

- 6. Théorie > Nouveautésgénérales Haute disponibilité, Multi tenant (WF cluster ) Scalabilité horizontale Déclaratif (xaml) : • Fin du Custom Code • Custom Code => Web Service et Custom Code Activity SharePoint Online : déjà installé, transparent pour l’utilisateur Service Bus (Hérité d’Azure) : REST & Message ( formatage du message ) Communication en CSOM OOTB : • Vue : • Style Visio • Style Classique • Nouvelles Actions & Activities ( Http Web Service, JSON, Get Items from Dictionary…)

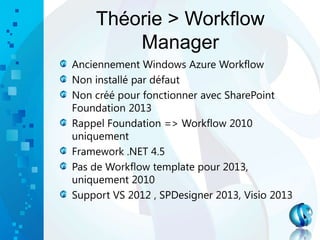

- 7. Théorie > Workflow Manager AnciennementWindows Azure Workflow Non installé par défaut Non créé pour fonctionner avec SharePoint Foundation 2013 Rappel Foundation => Workflow 2010 uniquement Framework .NET 4.5 Pas de Workflow template pour 2013, uniquement 2010 Support VS 2012 , SPDesigner 2013, Visio 2013

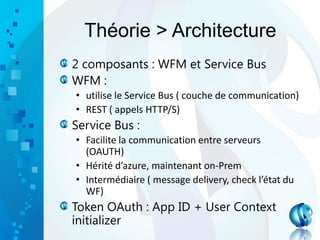

- 8. Théorie > Architecture 2composants : WFM et Service Bus WFM : • utilise le Service Bus ( couche de communication) • REST ( appels HTTP/S) Service Bus : • Facilite la communication entre serveurs (OAUTH) • Hérité d’azure, maintenant on-Prem • Intermédiaire ( message delivery, check l’état du WF) Token OAuth : App ID + User Context initializer

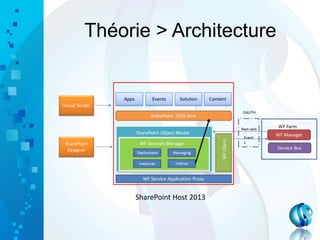

- 9. Théorie > Architecture SharePointHost 2013

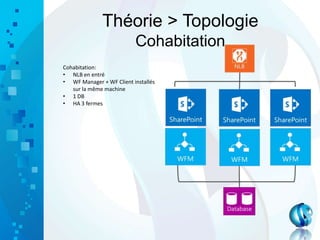

- 10. Théorie > Topologie Cohabitation Cohabitation: •NLB en entré • WF Manager + WF Client installés sur la même machine • 1 DB • HA 3 fermes

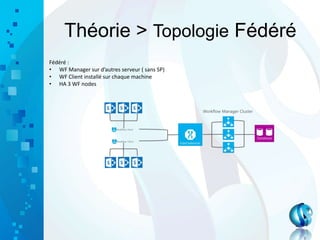

- 11. Théorie > TopologieFédéré Fédéré : • WF Manager sur d’autres serveur ( sans SP) • WF Client installé sur chaque machine • HA 3 WF nodes

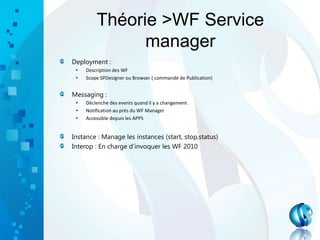

- 12. Théorie >WF Service manager Deployment: • Description des WF • Scope SPDesigner ou Browser ( commande de Publication) Messaging : • Déclenche des events quand il y a changement • Notification au près du WF Manager • Accessible depuis les APPS Instance : Manage les instances (start, stop,status) Interop : En charge d’invoquer les WF 2010

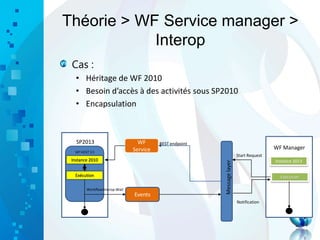

- 13. Théorie > WFService manager > Interop Cas : • Héritage de WF 2010 • Besoin d’accès à des activités sous SP2010 • Encapsulation SP2013 WF Manager WF HOST 3.5 Instance 2013Instance 2010 Start Request Messagelayer WF Service REST endpoint Exécution Events WorkflowInterop.Wait Exécution Notification
- 14.
- 15. Pratique > Binaires WFClient 1.0 WF Manager 1.0 WF Manager CU 1.0 WF Manager Tools 1.0 Visual Studio 2012 Core WF Manager Tools 1.0 Visual Studio 2012 Dépendance : • Service Bus + CU 1.0 • App Fabric 1.0

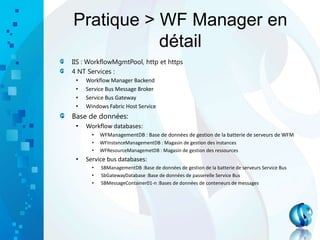

- 16. Pratique > WFManager en détail IIS : WorkflowMgmtPool, http et https 4 NT Services : • Workflow Manager Backend • Service Bus Message Broker • Service Bus Gateway • Windows Fabric Host Service Base de données: • Workflow databases: • WFManagementDB : Base de données de gestion de la batterie de serveurs de WFM • WFInstanceManagementDB : Magasin de gestion des instances • WFResourceManagemetDB : Magasin de gestion des ressources • Service bus databases: • SBManagementDB :Base de données de gestion de la batterie de serveurs Service Bus • SbGatewayDatabase :Base de données de passerelle Service Bus • SBMessageContainer01-n :Bases de données de conteneurs de messages

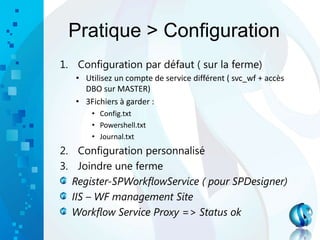

- 17. Pratique > Configuration 1.Configuration par défaut ( sur la ferme) • Utilisez un compte de service différent ( svc_wf + accès DBO sur MASTER) • 3Fichiers à garder : • Config.txt • Powershell.txt • Journal.txt 2. Configuration personnalisé 3. Joindre une ferme Register-SPWorkflowService ( pour SPDesigner) IIS – WF management Site Workflow Service Proxy => Status ok
- 18.

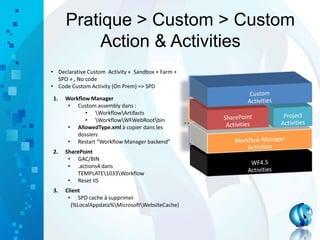

- 19. Pratique > Custom> Custom Action & Activities SPD 2007/2010 SPD 2013 • Declarative Custom Activity « Sandbox + Farm + SPO » , No code • Code Custom Activity (On Prem) => SPD 1. Workflow Manager • Custom assembly dans : • WorkflowArtifacts • WorkflowWFWebRootbin • AllowedType.xml à copier dans les dossiers • Restart “Workflow Manager backend” 2. SharePoint • GAC/BIN • .actions4 dans TEMPLATE1033Workflow • Reset IIS 3. Client • SPD cache à supprimer (%LocalAppdata%MicrosoftWebsiteCache)

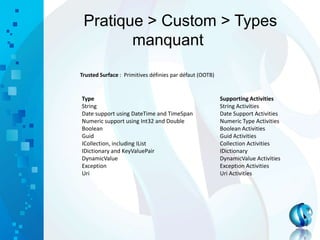

- 20. Pratique > Custom> Types manquant Trusted Surface : Primitives définies par défaut (OOTB) Type Supporting Activities String String Activities Date support using DateTime and TimeSpan Date Support Activities Numeric support using Int32 and Double Numeric Type Activities Boolean Boolean Activities Guid Guid Activities ICollection, including IList Collection Activities IDictionary and KeyValuePair IDictionary DynamicValue DynamicValue Activities Exception Exception Activities Uri Uri Activities

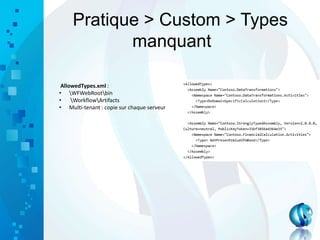

- 21. Pratique > Custom> Types manquant AllowedTypes.xml : • WFWebRootbin • WorkflowArtifacts • Multi-tenant : copie sur chaque serveur
- 22. Pratique > Debug •Fiddler • Debug Mode > Breakpoint et Console • Pour SPO pas de Debug -> History List, Remote Log, Custom Web Part Log • Event Viewer > Dossier Workflow • WFInstancesManagementDB >Debug Traces

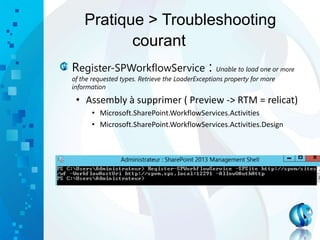

- 23. Pratique > Troubleshooting courant Register-SPWorkflowService: Unable to load one or more of the requested types. Retrieve the LoaderExceptions property for more information • Assembly à supprimer ( Preview -> RTM = relicat) • Microsoft.SharePoint.WorkflowServices.Activities • Microsoft.SharePoint.WorkflowServices.Activities.Design
- 24. Workflow > Troubleshooting courant Erreur401 sur le WF : Etat « Suspendu » • User Profile Synchronisation à lancer • Se connecter avec un compte différent de svc_wf ou SHAREPOINTSYSTEM • Compte en Owner

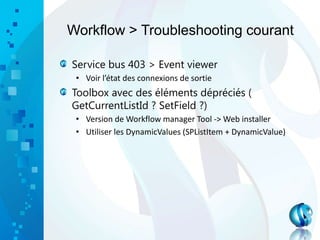

- 25. Workflow > Troubleshootingcourant Service bus 403 > Event viewer • Voir l’état des connexions de sortie Toolbox avec des éléments dépréciés ( GetCurrentListId ? SetField ?) • Version de Workflow manager Tool -> Web installer • Utiliser les DynamicValues (SPListItem + DynamicValue)

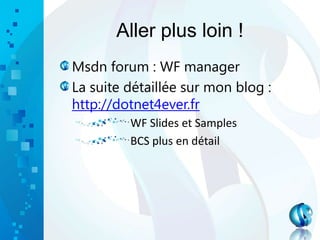

- 26. Aller plus loin! Msdn forum : WF manager La suite détaillée sur mon blog : http://dotnet4ever.fr WF Slides et Samples BCS plus en détail
- 27.
- 28. BCS > Nouveautés Mêmemode de fonctionnement entre 2010 et 2013 Amélioration sur les listes externes SharePoint Apps et Office Apps Réception d’évènement sur les listes externes OData ( !! N’est plus présent dans SPDesigner) REST et CSOM amélioré Toujours présent , utilisation avec OFFICE Visio 2013 : lié des données externes sur les diagrammes Office > BCS office shared features Hybride : On-Prem <-> Online Level : Farm, App, .Net Assembly connector, Search Connector ( No-Code)

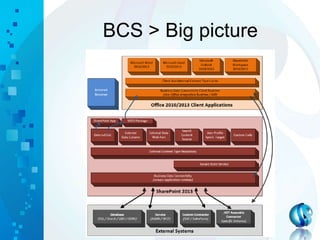

- 29. BCS > Bigpicture

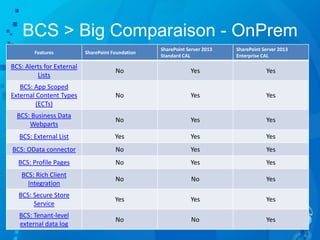

- 30. BCS > BigComparaison - OnPrem Features SharePoint Foundation SharePoint Server 2013 Standard CAL SharePoint Server 2013 Enterprise CAL BCS: Alerts for External Lists No Yes Yes BCS: App Scoped External Content Types (ECTs) No Yes Yes BCS: Business Data Webparts No Yes Yes BCS: External List Yes Yes Yes BCS: OData connector No Yes Yes BCS: Profile Pages No Yes Yes BCS: Rich Client Integration No No Yes BCS: Secure Store Service Yes Yes Yes BCS: Tenant-level external data log No No Yes
- 31. BCS> Big Comparaison– O365 Features Small Business Small Business Premium Midsize Business Enterprise E1 Education A2 Government G1 Enterprise E3 Education A3 Government G3 Enterprise E4 Education A4 Government G4 Enterprise K1 Government K1 Enterprise External Users BCS: Alerts for External Lists No No No No Yes Yes No Yes BCS: App Scoped External Content Types (ECTs) No No No No Yes Yes No Yes BCS: Business Data Webparts No No No No Yes Yes No Yes BCS: External List No No No No Yes Yes No Yes BCS: OData connector No No No No Yes Yes No Yes BCS: Profile Pages No No No No No No No No BCS: Rich Client Integration No No No No No No No No BCS: Secure Store Service No No No No Yes Yes No Yes BCS: Tenant- level external data log No No No No Yes Yes No Yes

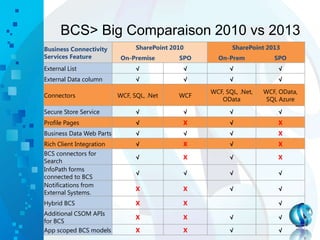

- 32. BCS> Big Comparaison2010 vs 2013 Business Connectivity Services Feature SharePoint 2010 SharePoint 2013 On-Premise SPO On-Prem SPO External List √ √ √ √ External Data column √ √ √ √ Connectors WCF, SQL, .Net WCF WCF, SQL, .Net, OData WCF, OData, SQL Azure Secure Store Service √ √ √ √ Profile Pages √ X √ X Business Data Web Parts √ √ √ X Rich Client Integration √ X √ X BCS connectors for Search √ X √ X InfoPath forms connected to BCS √ √ √ √ Notifications from External Systems. X X √ √ Hybrid BCS X X √ Additional CSOM APIs for BCS X X √ √ App scoped BCS models X X √ √

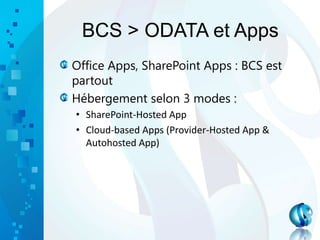

- 33. BCS > ODATAet Apps Office Apps, SharePoint Apps : BCS est partout Hébergement selon 3 modes : • SharePoint-Hosted App • Cloud-based Apps (Provider-Hosted App & Autohosted App)

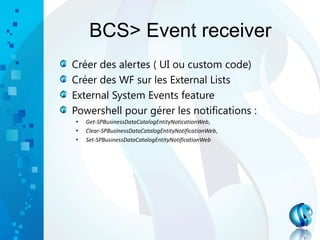

- 34. BCS> Event receiver Créerdes alertes ( UI ou custom code) Créer des WF sur les External Lists External System Events feature Powershell pour gérer les notifications : • Get-SPBusinessDataCatalogEntityNoticationWeb, • Clear-SPBusinessDataCatalogEntityNotificationWeb, • Set-SPBusinessDataCatalogEntityNotificationWeb

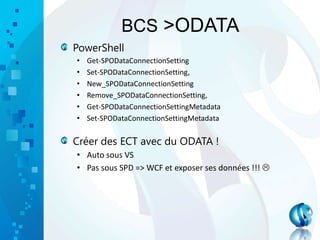

- 35. BCS >ODATA PowerShell • Get-SPODataConnectionSetting •Set-SPODataConnectionSetting, • New_SPODataConnectionSetting • Remove_SPODataConnectionSetting, • Get-SPODataConnectionSettingMetadata • Set-SPODataConnectionSettingMetadata Créer des ECT avec du ODATA ! • Auto sous VS • Pas sous SPD => WCF et exposer ses données !!!

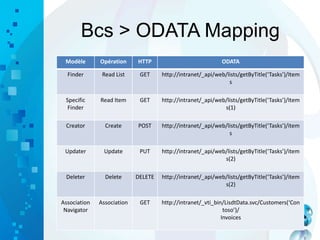

- 36. Bcs > ODATAMapping Modèle Opération HTTP ODATA Finder Read List GET http://intranet/_api/web/lists/getByTitle(‘Tasks’)/Item s Specific Finder Read Item GET http://intranet/_api/web/lists/getByTitle(‘Tasks’)/Item s(1) Creator Create POST http://intranet/_api/web/lists/getByTitle(‘Tasks’)/item s Updater Update PUT http://intranet/_api/web/lists/getByTitle(‘Tasks’)/item s(2) Deleter Delete DELETE http://intranet/_api/web/lists/getByTitle(‘Tasks’)/item s(2) Association Navigator Association GET http://intranet/_vti_bin/LisdtData.svc/Customers(‘Con toso’)/ Invoices

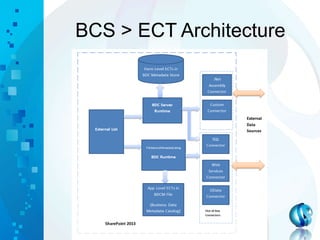

- 37. BCS > ECTArchitecture
- 38. BCS >ECT App Level •Indépendante • Isolation granulaire • 1 seul fichier BDCM ( Doc lib) -> wspimport • Pas de configuration BDC Service Application Farm Level • BDC Store • Sandbox aussi

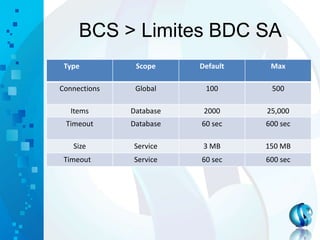

- 39. BCS > LimitesBDC SA Type Scope Default Max Connections Global 100 500 Items Database 2000 25,000 Timeout Database 60 sec 600 sec Size Service 3 MB 150 MB Timeout Service 60 sec 600 sec
- 40.

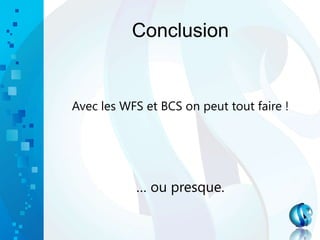

- 41. Conclusion Avec les WFSet BCS on peut tout faire ! … ou presque.
