ISTAPEM
COURS DE dessin industriel
Enseignant
Juste OUEDRAOGO
Ingénieur en géosciences et
spécialiste de la géotechnique
70 09 65 85
Niveau master I

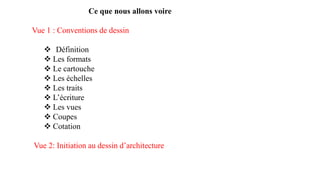

Ce que nous allons voire
Vue 1 : Conventions de dessin
 Définition
 Les formats
 Le cartouche
 Les échelles
 Les traits
 L’écriture
 Les vues
 Coupes
 Cotation
Vue 2: Initiation au dessin d’architecture

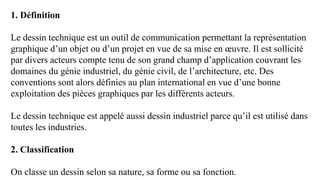

1. Définition
Le dessin technique est un outil de communication permettant la représentation
graphique d’un objet ou d’un projet en vue de sa mise en œuvre. Il est sollicité
par divers acteurs compte tenu de son grand champ d’application couvrant les
domaines du génie industriel, du génie civil, de l’architecture, etc. Des
conventions sont alors définies au plan international en vue d’une bonne
exploitation des pièces graphiques par les différents acteurs.
Le dessin technique est appelé aussi dessin industriel parce qu’il est utilisé dans
toutes les industries.
2. Classification
On classe un dessin selon sa nature, sa forme ou sa fonction.
a. Natures du dessin
Selon la nature du dessin, il existe les principaux groupes de dessins suivants
 Dessin géométrique
C’est un dessin qui reproduit les proportions géométriques d’un objet.
 Dessin industriel
C’est un dessin exécuté selon les règles géométriques de la projection orthogonale.
 Dessin à main levée
C’est un dessin effectué librement et sans soucis d’exactitude rigoureuse.
 Le dessin symbolique
C’est un dessin qu’on appelle schéma. Il ne comporte pas de formes propres mais exprime
par des signes symboliques le fonctionnement des mécanismes de machines.
b. Formes du dessin
Du point de vue de la précision de la représentation, il existe plusieurs formes.
 Croquis
C’est un dessin exécuté à main levée sans tenir compte de l’exactitude.
 Croquis coté
C’est un croquis sur lequel sont portées les dimensions.

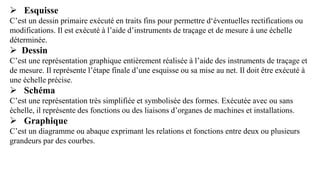

 Esquisse
C’est un dessin primaire exécuté en traits fins pour permettre d‘éventuelles rectifications ou
modifications. Il est exécuté à l’aide d’instruments de traçage et de mesure à une échelle
déterminée.
 Dessin
C’est une représentation graphique entièrement réalisée à l’aide des instruments de traçage et
de mesure. Il représente l’étape finale d’une esquisse ou sa mise au net. Il doit être exécuté à
une échelle précise.
 Schéma
C’est une représentation très simplifiée et symbolisée des formes. Exécutée avec ou sans
échelle, il représente des fonctions ou des liaisons d’organes de machines et installations.
 Graphique
C’est un diagramme ou abaque exprimant les relations et fonctions entre deux ou plusieurs
grandeurs par des courbes.

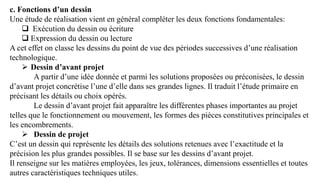

c. Fonctions d’un dessin
Une étude de réalisation vient en général compléter les deux fonctions fondamentales:
 Exécution du dessin ou écriture
 Expression du dessin ou lecture
A cet effet on classe les dessins du point de vue des périodes successives d’une réalisation
technologique.
 Dessin d’avant projet
A partir d’une idée donnée et parmi les solutions proposées ou préconisées, le dessin
d’avant projet concrétise l’une d’elle dans ses grandes lignes. Il traduit l’étude primaire en
précisant les détails ou choix opérés.
Le dessin d’avant projet fait apparaître les différentes phases importantes au projet
telles que le fonctionnement ou mouvement, les formes des pièces constitutives principales et
les encombrements.
 Dessin de projet
C’est un dessin qui représente les détails des solutions retenues avec l’exactitude et la
précision les plus grandes possibles. Il se base sur les dessins d’avant projet.
Il renseigne sur les matières employées, les jeux, tolérances, dimensions essentielles et toutes
autres caractéristiques techniques utiles.

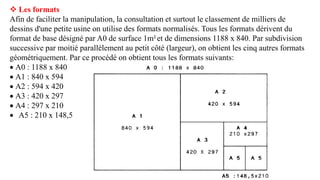

 Les formats
Afin de faciliter la manipulation, la consultation et surtout le classement de milliers de
dessins d'une petite usine on utilise des formats normalisés. Tous les formats dérivent du
format de base désigné par A0 de surface 1m²et de dimensions 1188 x 840. Par subdivision
successive par moitié parallèlement au petit côté (largeur), on obtient les cinq autres formats
géométriquement. Par ce procédé on obtient tous les formats suivants:
 A0 : 1188 x 840
 A1 : 840 x 594
 A2 : 594 x 420
 A3 : 420 x 297
 A4 : 297 x 210
 A5 : 210 x 148,5

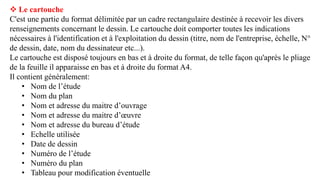

 Le cartouche
C'est une partie du format délimitée par un cadre rectangulaire destinée à recevoir les divers
renseignements concernant le dessin. Le cartouche doit comporter toutes les indications
nécessaires à l'identification et à l'exploitation du dessin (titre, nom de l'entreprise, échelle, N°
de dessin, date, nom du dessinateur etc...).
Le cartouche est disposé toujours en bas et à droite du format, de telle façon qu'après le pliage
de la feuille il apparaisse en bas et à droite du format A4.
Il contient généralement:
• Nom de l’étude
• Nom du plan
• Nom et adresse du maitre d’ouvrage
• Nom et adresse du maitre d’œuvre
• Nom et adresse du bureau d’étude
• Echelle utilisée
• Date de dessin
• Numéro de l’étude
• Numéro du plan
• Tableau pour modification éventuelle

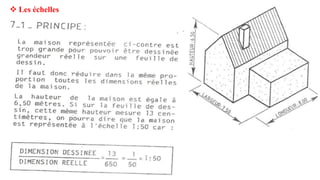

 Les échelles

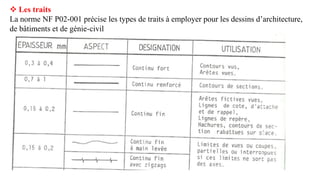

 Les traits
La norme NF P02-001 précise les types de traits à employer pour les dessins d’architecture,
de bâtiments et de génie-civil
 Les traits

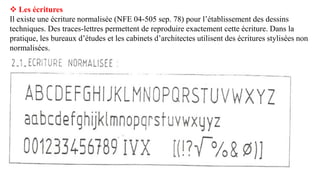

 Les écritures
Il existe une écriture normalisée (NFE 04-505 sep. 78) pour l’établissement des dessins
techniques. Des traces-lettres permettent de reproduire exactement cette écriture. Dans la
pratique, les bureaux d’études et les cabinets d’architectes utilisent des écritures stylisées non
normalisées.

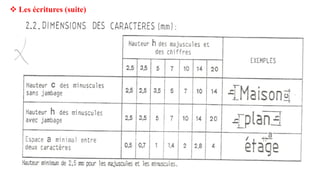

 Les écritures (suite)

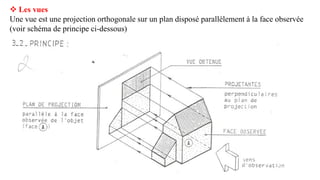

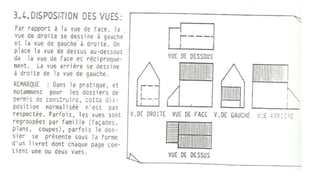

 Les vues
Une vue est une projection orthogonale sur un plan disposé parallèlement à la face observée
(voir schéma de principe ci-dessous)

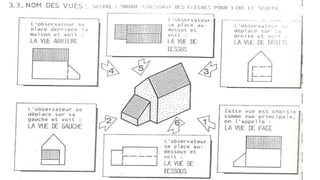

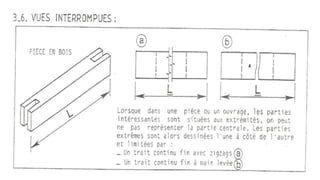

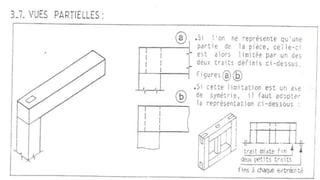

 Les vues (suite)

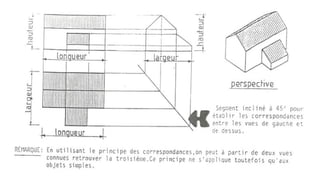

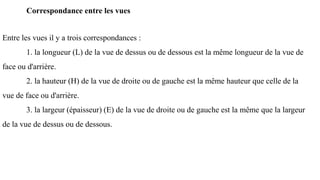

Correspondance entre les vues
Entre les vues il y a trois correspondances :
1. la longueur (L) de la vue de dessus ou de dessous est la même longueur de la vue de
face ou d'arrière.
2. la hauteur (H) de la vue de droite ou de gauche est la même hauteur que celle de la
vue de face ou d'arrière.
3. la largeur (épaisseur) (E) de la vue de droite ou de gauche est la même que la largeur
de la vue de dessus ou de dessous.

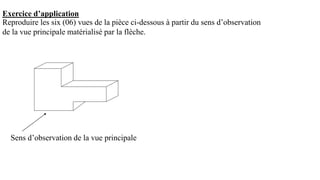

Exercice d’application
Reproduire les six (06) vues de la pièce ci-dessous à partir du sens d’observation
de la vue principale matérialisé par la flèche.
Sens d’observation de la vue principale

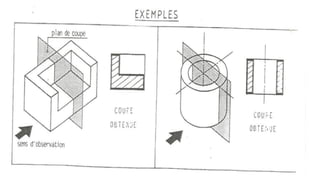

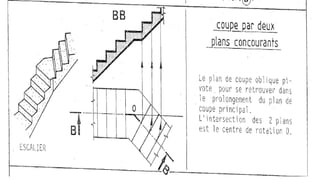

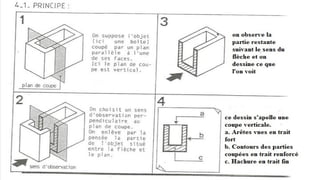

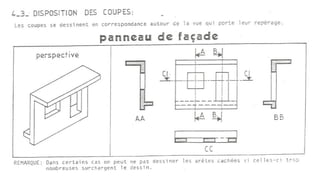

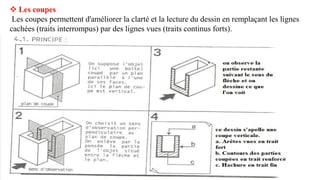

 Les coupes
Les coupes permettent d'améliorer la clarté et la lecture du dessin en remplaçant les lignes
cachées (traits interrompus) par des lignes vues (traits continus forts).

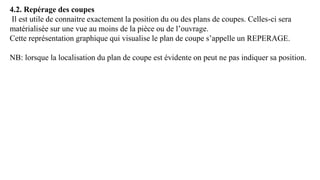

4.2. Repérage des coupes
Il est utile de connaitre exactement la position du ou des plans de coupes. Celles-ci sera
matérialisée sur une vue au moins de la pièce ou de l’ouvrage.
Cette représentation graphique qui visualise le plan de coupe s’appelle un REPERAGE.
NB: lorsque la localisation du plan de coupe est évidente on peut ne pas indiquer sa position.

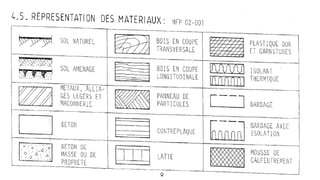

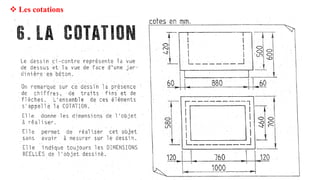

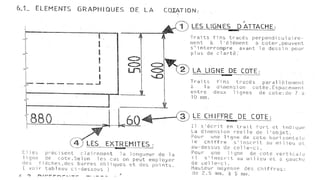

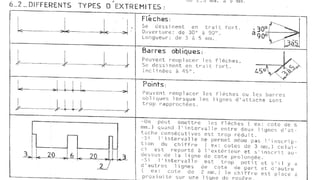

 Les cotations
