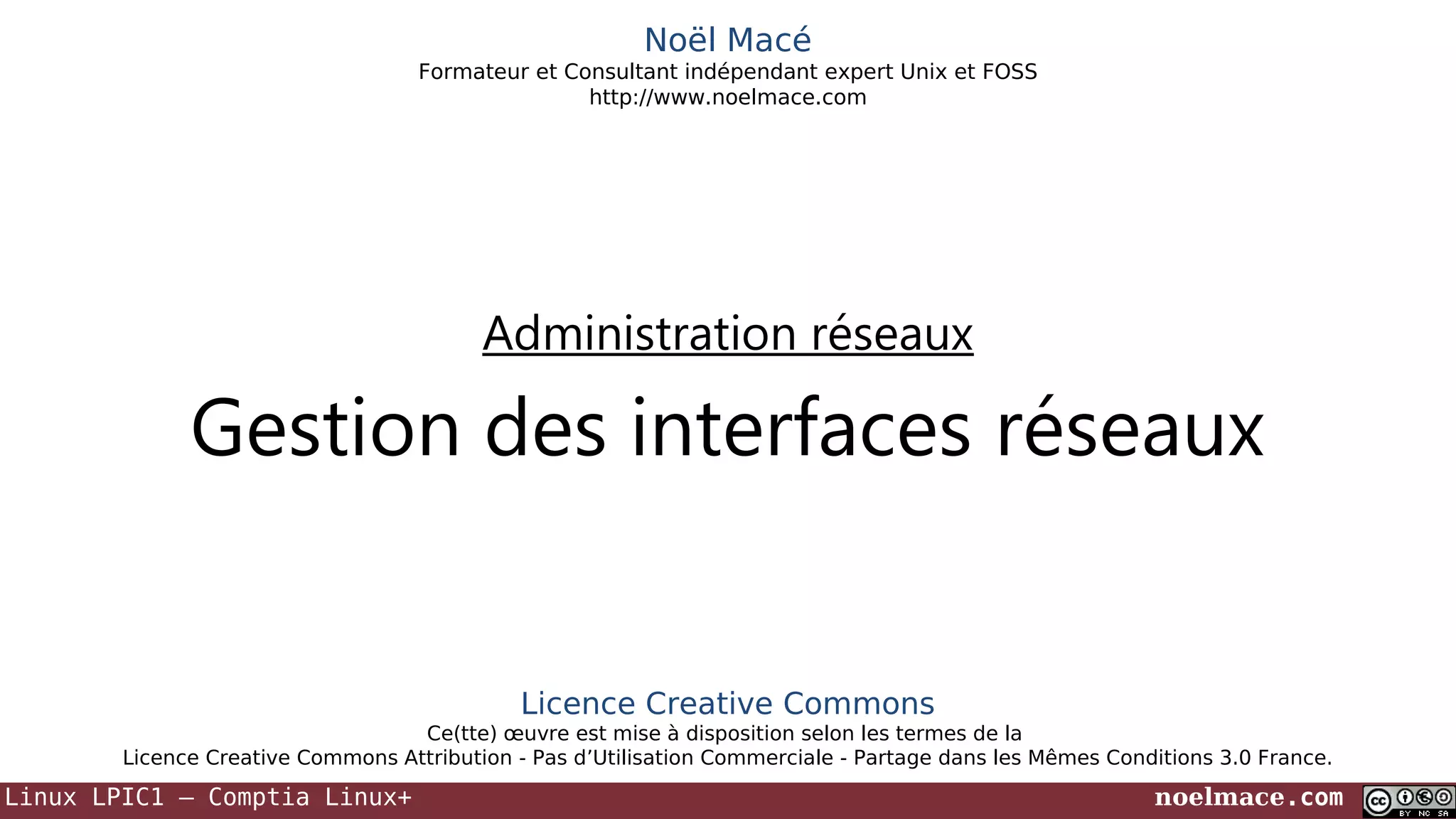

Noël Macé
Formateur et Consultant indépendant expert Unix et FOSS
http://www.noelmace.com

Administration réseaux

Gestion des interfaces réseaux

Licence Creative Commons
Ce(tte) œuvre est mise à disposition selon les termes de la
Licence Creative Commons Attribution - Pas d’Utilisation Commerciale - Partage dans les Mêmes Conditions 3.0 France.

Linux LPIC1 – Comptia Linux+

noelmace.com
Plan
• Modèle OSI
• Commandes
• Interfaces
• Lister les interfaces
• Modifier une adresses MAC
• Activation et désactivation d'une interface
• Wi-Fi : association
• Wi-Fi : sécurité
• wpa_supplicant : configuration
Linux LPIC1 – Comptia Linux+

noelmace.com
Modèle OSI
Type de
Donnée

7. Application
Donnée

Segment /
Datagramme
Couches Paquet
Matérielles Trame
Bit
Linux LPIC1 – Comptia Linux+

Protocoles
FTP, SMTP, Telnet, HTTP,
DNS, DHCP

6. Présentation

ASCII, SMB, AFP

5. Session

Couches
Hautes

couche

AppleTalk, NetBIOS, RPC

4. Transport

TCP / UDP

3. Réseau

ICMP, IP, ARP, service DHCP

2. Liaison

Ethernet, PPP, Wi-Fi

1. Physique

noelmace.com
Commandes
• solutions historique
#
#

ifconfig [ interface [aftype] options | adresse ... ]
ifconfig [ interface [aftype] options | adresse ... ]

#
#

route [options]
route [options]

• solution moderne
# ip [ OPTIONS ] OBJECT { COMMAND | help }
# ip [ OPTIONS ] OBJECT { COMMAND | help }

Linux LPIC1 – Comptia Linux+

noelmace.com
Interfaces
• terme clé - numéro (cf. udev)


eth[012…] ou em[012…] et p<slot>p<port> : ethernets



wlan[012…] , ra[012…] , ath[012…] : wifi



tun[012…] / tap[012…] : interfaces virtuelles de tunneling



lo : boucle locale



ppp[012…] , pppoe[012…] : modem, 3G …



vboxnet[012…] : interfaces virtuelles virtualbox



pan[012...] : interfaces bluetooth etc ...



…

Linux LPIC1 – Comptia Linux+

noelmace.com
Lister les interfaces
• avec ifconfig
$ ifconfig -a
$ ifconfig -a

• avec iproute2
$ ip link list
$ ip link list

• avec lshw
$ lshw --class network
$ lshw --class network

Linux LPIC1 – Comptia Linux+

noelmace.com
Modifier une adresses MAC
• avec ifconfig
# ifconfig <dev> hw <type> <adresse mac>
# ifconfig <dev> hw <type> <adresse mac>

• avec iproute2
# ip link set dev <dev> address <adresse_mac>
# ip link set dev <dev> address <adresse_mac>

• modification statique : cf udev

Linux LPIC1 – Comptia Linux+

noelmace.com
Activation et désactivation d'une interface
• avec ifconfig
# ifconfig <dev> up
# ifconfig <dev> up
# ifconfig <dev> down
# ifconfig <dev> down

• avec iproute2
# ip link set dev <dev> up
# ip link set dev <dev> up
# ip link set dev <dev> down
# ip link set dev <dev> down

• avec ifup (prise en compte de fichiers de configuration)
# ifup <dev>
# ifup <dev>
# ifdown <dev>
# ifdown <dev>
Linux LPIC1 – Comptia Linux+

noelmace.com
Wi-Fi : association
• Lister les réseaux accessibles :
$ iwlist wlan0 scan
$ iwlist wlan0 scan

• Afficher la configuration actuelle des interfaces réseaux :
$ iwconfig
$ iwconfig

• S’associer à un réseau :
# iwconfig wlan0 essid <SSID>
# iwconfig wlan0 essid <SSID>

Linux LPIC1 – Comptia Linux+

noelmace.com
Wi-Fi : sécurité
• réseau ouvert
# iwconfig wlan0 key open
# iwconfig wlan0 key open

• WEP
# iwconfig wlan0 key <clé wep>
# iwconfig wlan0 key <clé wep>

• WPA
$ wpa_supplicant -c mon_wpa.conf -i wlan0
$ wpa_supplicant -c mon_wpa.conf -i wlan0

Linux LPIC1 – Comptia Linux+

noelmace.com
wpa_supplicant : configuration
• mon_wpa.conf
network={
network={
ssid="<SSID du réseau>"
ssid="<SSID du réseau>"
proto=WPA RSN
proto=WPA RSN
key_mgmt=WPA-PSK
key_mgmt=WPA-PSK
psk="<mot de passe>"
psk="<mot de passe>"
}
}

Linux LPIC1 – Comptia Linux+

noelmace.com
Ce qu’on a couvert
• Configuration réseaux GNU/Linux en lien avec la couche

liaison son modèle OSI :


interfaces



adresses MAC



Wi-Fi

Linux LPIC1 – Comptia Linux+

noelmace.com
Licence
Ce(tte) œuvre (y compris ses illustrations, sauf mention explicite) est mise à disposition selon les termes de la
Licence Creative Commons Attribution - Pas d’Utilisation Commerciale - Partage dans les Mêmes Conditions 3.0 France.
Pour voir une copie de cette licence, visitez http://creativecommons.org/licenses/by-nc-sa/3.0/fr/ ou écrivez à :
Creative Commons, 444 Castro Street, Suite 900, Mountain View, California, 94041, USA.

Vous êtes libre de :


partager — reproduire, distribuer et communiquer cette œuvre



remixer — adapter l’œuvre

Selon les conditions suivantes :


Attribution — Vous devez clairement indiquer que ce document, ou tout document dérivé de celui, est (issu de) l’œuvre
originale de Noël Macé (noelmace.com) (sans suggérer qu'il vous approuve, vous ou votre utilisation de l’œuvre, à moins
d'en demander expressément la permission).



Pas d’Utilisation Commerciale — Vous n’avez pas le droit d’utiliser cette œuvre à des fins commerciales (ie. l'intention
première ou l'objectif d'obtenir un avantage commercial ou une compensation financière privée). Pour obtenir ce droit, une
autorisation explicite de l'auteur est requise.



Partage dans les Mêmes Conditions — Si vous modifiez, transformez ou adaptez cette œuvre, vous n’avez le droit de
distribuer votre création que sous une licence identique ou similaire à celle-ci.

Pour toute demande de collaboration, d'utilisation commerciale ou de publication de ce support ou d'un dérivé de celui-ci sous une
licence incompatible, contacter l'auteur via les contacts indiqués sur le site http://www.noelmace.com. Vous êtes par ailleurs
vivement encouragé (sans obligation légale) à communiquer avec celui-ci si vous réalisez une œuvre dérivée ou toute amélioration
de ce support.

Linux LPIC1 – Comptia Linux+

noelmace.com
