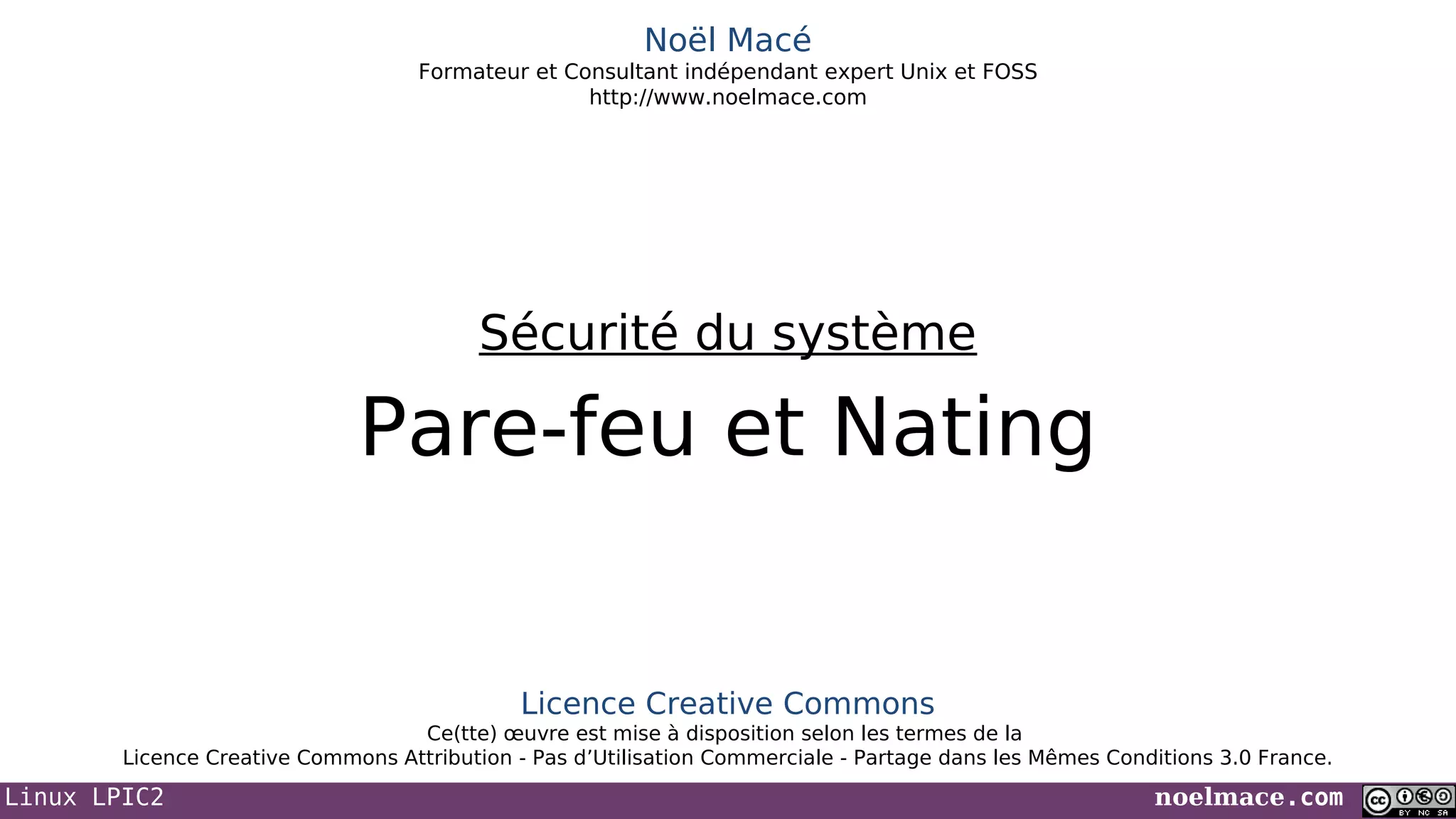

1. Noël Macé
Formateur et Consultant indépendant expert Unix et FOSS
http://www.noelmace.com
Sécurité du système
Pare-feu et Nating
Licence Creative Commons
Ce(tte) œuvre est mise à disposition selon les termes de la
Licence Creative Commons Attribution - Pas d’Utilisation Commerciale - Partage dans les Mêmes Conditions 3.0 France.
Linux LPIC2
noelmace.com

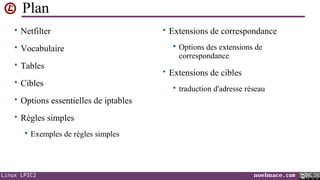

2. Plan
• Netfilter
• Vocabulaire
• Tables
• Cibles
• Extensions de correspondance

Options des extensions de
correspondance
• Extensions de cibles

traduction d'adresse réseau
• Options essentielles de iptables
• Règles simples

Exemples de règles simples
Linux LPIC2
noelmace.com

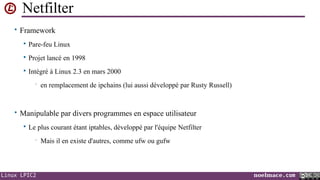

3. Netfilter
• Framework

Pare-feu Linux

Projet lancé en 1998

Intégré à Linux 2.3 en mars 2000
•
en remplacement de ipchains (lui aussi développé par Rusty Russell)
• Manipulable par divers programmes en espace utilisateur

Le plus courant étant iptables, développé par l'équipe Netfilter
•
Linux LPIC2
Mais il en existe d'autres, comme ufw ou gufw
noelmace.com

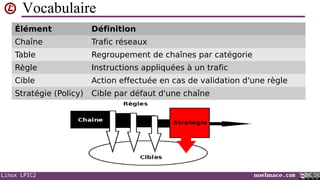

4. Vocabulaire
Élément
Définition
Chaîne
Trafic réseaux
Table
Regroupement de chaînes par catégorie
Règle
Instructions appliquées à un trafic
Cible
Action effectuée en cas de validation d'une règle
Stratégie (Policy)
Cible par défaut d'une chaîne
Linux LPIC2
noelmace.com

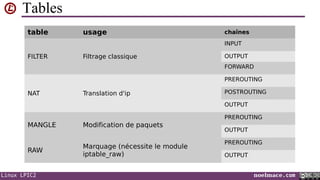

5. Tables
table
usage
chaînes
INPUT
FILTER
Filtrage classique
OUTPUT
FORWARD
PREROUTING
NAT
Translation d'ip
POSTROUTING
OUTPUT
PREROUTING
MANGLE
Modification de paquets
RAW
Marquage (nécessite le module
iptable_raw)
Linux LPIC2
OUTPUT
PREROUTING
OUTPUT
noelmace.com

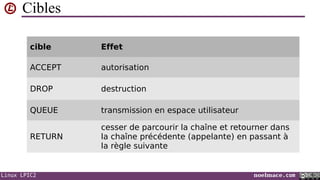

6. Cibles
cible
Effet
ACCEPT
autorisation
DROP
destruction
QUEUE
transmission en espace utilisateur
RETURN
cesser de parcourir la chaîne et retourner dans
la chaîne précédente (appelante) en passant à
la règle suivante
Linux LPIC2
noelmace.com

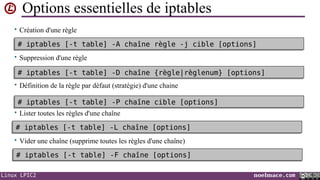

7. Options essentielles de iptables
• Création d'une règle
# iptables [-t table] -A chaîne règle -j cible [options]
# iptables [-t table] -A chaîne règle -j cible [options]
• Suppression d'une règle
# iptables [-t table] -D chaîne {règle|règlenum} [options]
# iptables [-t table] -D chaîne {règle|règlenum} [options]
• Définition de la règle par défaut (stratégie) d'une chaine
# iptables [-t table] -P chaîne cible [options]
# iptables [-t table] -P chaîne cible [options]
• Lister toutes les règles d'une chaîne
# iptables [-t table] -L chaîne [options]
# iptables [-t table] -L chaîne [options]
• Vider une chaîne (supprime toutes les règles d'une chaîne)
# iptables [-t table] -F chaîne [options]
# iptables [-t table] -F chaîne [options]
Linux LPIC2
noelmace.com

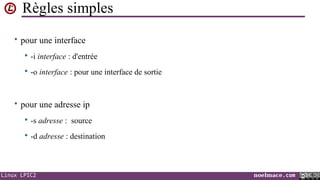

8. Règles simples
• pour une interface

-i interface : d'entrée

-o interface : pour une interface de sortie
• pour une adresse ip

-s adresse : source

-d adresse : destination
Linux LPIC2
noelmace.com

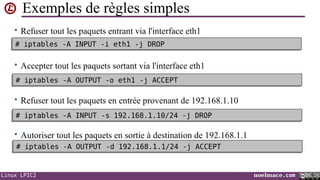

9. Exemples de règles simples
• Refuser tout les paquets entrant via l'interface eth1
# iptables -A INPUT -i eth1 -j DROP
# iptables -A INPUT -i eth1 -j DROP
• Accepter tout les paquets sortant via l'interface eth1
# iptables -A OUTPUT -o eth1 -j ACCEPT
# iptables -A OUTPUT -o eth1 -j ACCEPT
• Refuser tout les paquets en entrée provenant de 192.168.1.10
# iptables -A INPUT -s 192.168.1.10/24 -j DROP
# iptables -A INPUT -s 192.168.1.10/24 -j DROP
• Autoriser tout les paquets en sortie à destination de 192.168.1.1
# iptables -A OUTPUT -d 192.168.1.1/24 -j ACCEPT
# iptables -A OUTPUT -d 192.168.1.1/24 -j ACCEPT
Linux LPIC2
noelmace.com

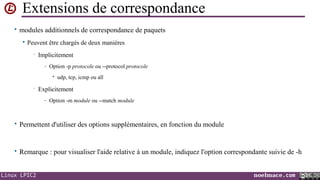

10. Extensions de correspondance
• modules additionnels de correspondance de paquets

Peuvent être chargés de deux manières
•
Implicitement
- Option -p protocole ou --protocol protocole
• udp, tcp, icmp ou all
•
Explicitement
- Option -m module ou --match module
• Permettent d'utiliser des options supplémentaires, en fonction du module
• Remarque : pour visualiser l'aide relative à un module, indiquez l'option correspondante suivie de -h
Linux LPIC2
noelmace.com

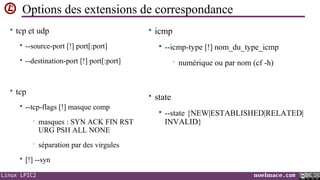

11. Options des extensions de correspondance
• tcp et udp

--source-port [!] port[:port]

• icmp
--destination-port [!] port[:port]
• tcp

--icmp-type [!] nom_du_type_icmp
•
numérique ou par nom (cf -h)
• state
--tcp-flags [!] masque comp
•
masques : SYN ACK FIN RST
URG PSH ALL NONE
•



--state {NEW|ESTABLISHED|RELATED|
INVALID}
séparation par des virgules
[!] --syn
Linux LPIC2
noelmace.com

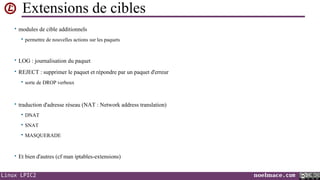

12. Extensions de cibles
• modules de cible additionnels

permettre de nouvelles actions sur les paquets
• LOG : journalisation du paquet
• REJECT : supprimer le paquet et répondre par un paquet d'erreur

sorte de DROP verbeux
• traduction d'adresse réseau (NAT : Network address translation)

DNAT

SNAT

MASQUERADE
• Et bien d'autres (cf man iptables-extensions)
Linux LPIC2
noelmace.com

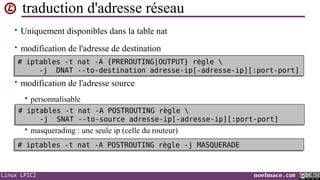

13. traduction d'adresse réseau
• Uniquement disponibles dans la table nat
• modification de l'adresse de destination
# iptables -t nat -A {PREROUTING|OUTPUT} règle
# iptables -t nat -A {PREROUTING|OUTPUT} règle
-j DNAT --to-destination adresse-ip[-adresse-ip][:port-port]
-j DNAT --to-destination adresse-ip[-adresse-ip][:port-port]
• modification de l'adresse source

personnalisable
# iptables -t nat -A POSTROUTING règle
# iptables -t nat -A POSTROUTING règle
-j SNAT --to-source adresse-ip[-adresse-ip][:port-port]
-j SNAT --to-source adresse-ip[-adresse-ip][:port-port]

masquerading : une seule ip (celle du routeur)
# iptables -t nat -A POSTROUTING règle -j MASQUERADE
# iptables -t nat -A POSTROUTING règle -j MASQUERADE
Linux LPIC2
noelmace.com

14. Ce qu’on a couvert
• Configuration du pare-feu Netfilter sous GNU/Linux

filtrage

NAT et IP maquerading

logging
212.1 Configuring a router
Weight : 3
Description : Candidates should be able to configure a system to perform network address translation (NAT, IP masquerading) and
state its significance in protecting a network. This objective includes configuring port redirection, managing filter rules and averting
attacks.
Linux LPIC2
noelmace.com

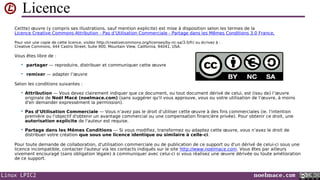

15. Licence
