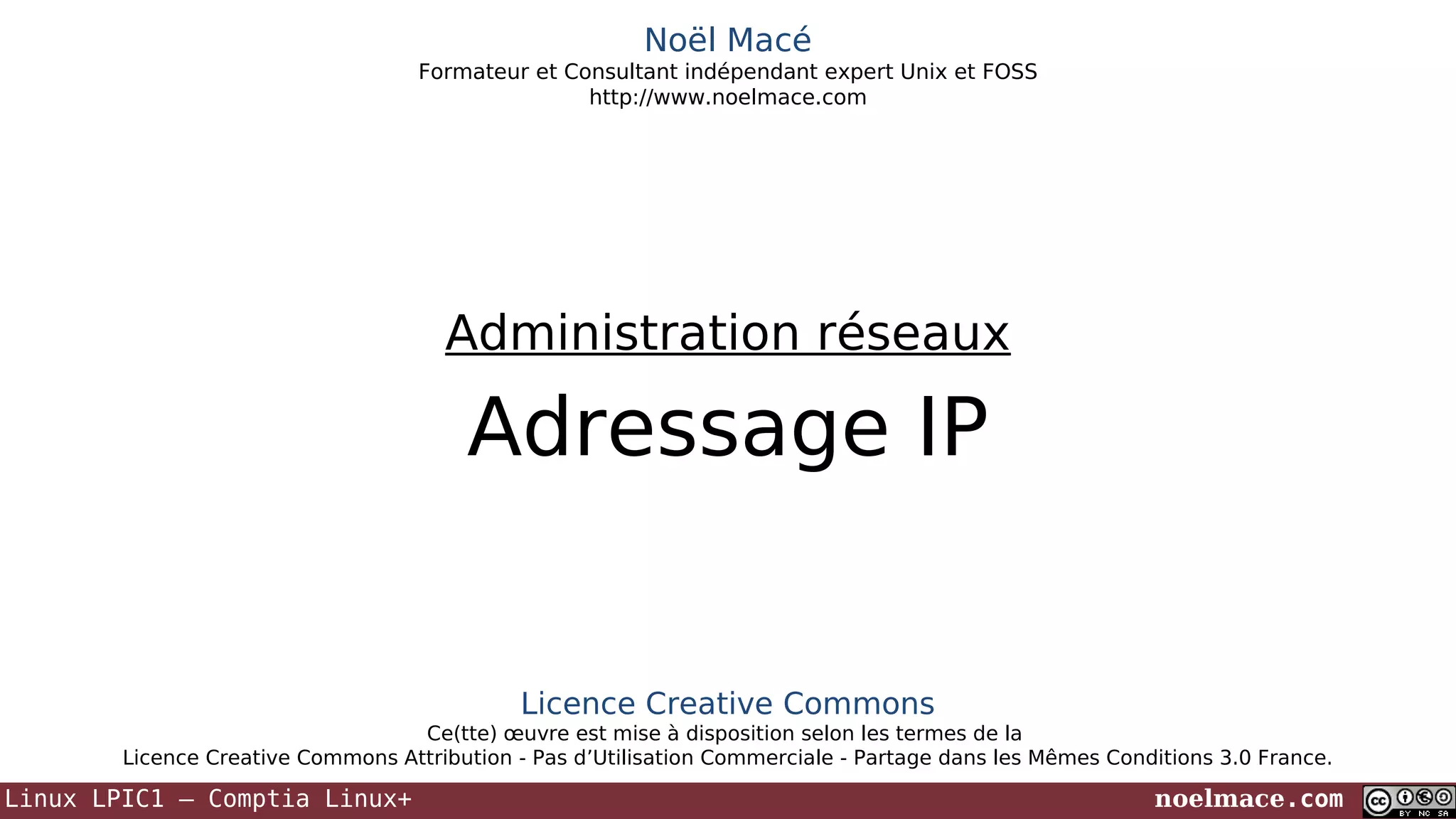

1. Noël Macé
Formateur et Consultant indépendant expert Unix et FOSS
http://www.noelmace.com
Administration réseaux
Adressage IP
Licence Creative Commons
Ce(tte) œuvre est mise à disposition selon les termes de la
Licence Creative Commons Attribution - Pas d’Utilisation Commerciale - Partage dans les Mêmes Conditions 3.0 France.
Linux LPIC1 – Comptia Linux+
noelmace.com

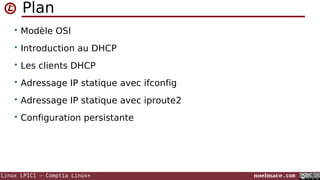

2. Plan
• Modèle OSI
• Introduction au DHCP
• Les clients DHCP
• Adressage IP statique avec ifconfig
• Adressage IP statique avec iproute2
• Configuration persistante
Linux LPIC1 – Comptia Linux+
noelmace.com

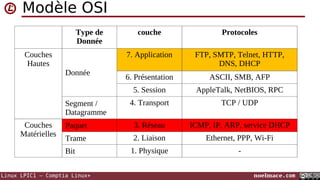

3. Modèle OSI
Type de
Donnée
couche
Protocoles
7. Application
FTP, SMTP, Telnet, HTTP,
DNS, DHCP
6. Présentation
ASCII, SMB, AFP
5. Session
AppleTalk, NetBIOS, RPC
4. Transport
TCP / UDP
Paquet
3. Réseau
ICMP, IP, ARP, service DHCP
Trame
2. Liaison
Ethernet, PPP, Wi-Fi
1. Physique
-
Couches
Hautes
Donnée
Segment /
Datagramme
Couches
Matérielles
Bit
Linux LPIC1 – Comptia Linux+
noelmace.com

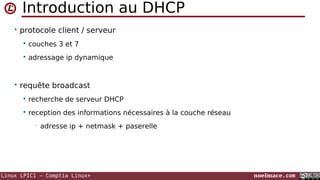

4. Introduction au DHCP
• protocole client / serveur

couches 3 et 7

adressage ip dynamique
• requête broadcast

recherche de serveur DHCP

reception des informations nécessaires à la couche réseau
•
adresse ip + netmask + paserelle
Linux LPIC1 – Comptia Linux+
noelmace.com

5. Les clients DHCP
• Le plus courant
# dhclient interface
# dhclient interface
• Autres outils
$ pump interface
$ pump interface
$ dhcpcd interface
$ dhcpcd interface
Linux LPIC1 – Comptia Linux+
noelmace.com

6. Adressage IP statique avec ifconfig
• ifconfig <dev> <adresse_ip> [netmask <mask>] [broadcast <addr>]
# ifconfig <dev> <adresse_ip> [netmask <mask>] [broadcast <addr>]
# xxx
• Exemples
# ifconfig eth0 192.168.10.20
# ifconfig eth0 192.168.10.20
# ifconfig eth0 192.168.1.20 netmask 255.255.255.0
# ifconfig eth0 192.168.1.20 netmask 255.255.255.0
# ifconfig eth0 192.168.1.20 netmask 255.255.255.0 broadcast
# ifconfig eth0 192.168.1.20 netmask 255.255.255.0 broadcast
192.168.1.255
192.168.1.255
Linux LPIC1 – Comptia Linux+
noelmace.com

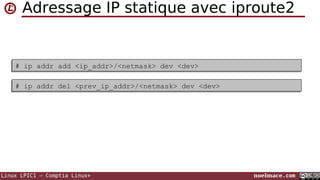

7. Adressage IP statique avec iproute2
# ip addr add <ip_addr>/<netmask> dev <dev>
# ip addr add <ip_addr>/<netmask> dev <dev>
# ip addr del <prev_ip_addr>/<netmask> dev <dev>
# ip addr del <prev_ip_addr>/<netmask> dev <dev>
Linux LPIC1 – Comptia Linux+
noelmace.com

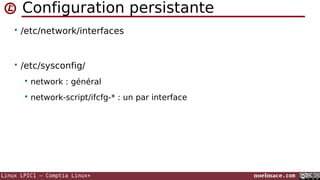

8. Configuration persistante
• /etc/network/interfaces
• /etc/sysconfig/

network : général

network-script/ifcfg-* : un par interface
Linux LPIC1 – Comptia Linux+
noelmace.com

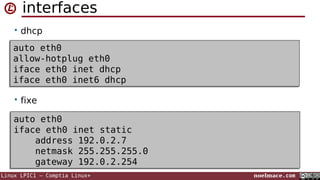

9. interfaces
• dhcp
auto eth0
auto eth0
allow-hotplug eth0
allow-hotplug eth0
iface eth0 inet dhcp
iface eth0 inet dhcp
iface eth0 inet6 dhcp
iface eth0 inet6 dhcp
• fixe
auto eth0
auto eth0
iface eth0 inet static
iface eth0 inet static
address 192.0.2.7
address 192.0.2.7
netmask 255.255.255.0
netmask 255.255.255.0
gateway 192.0.2.254
gateway 192.0.2.254
Linux LPIC1 – Comptia Linux+
noelmace.com

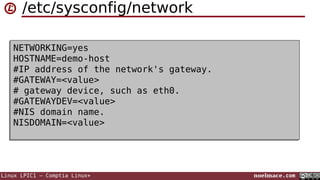

10. /etc/sysconfig/network
NETWORKING=yes
NETWORKING=yes
HOSTNAME=demo-host
HOSTNAME=demo-host
#IP address of the network's gateway.
#IP address of the network's gateway.
#GATEWAY=<value>
#GATEWAY=<value>
# gateway device, such as eth0.
# gateway device, such as eth0.
#GATEWAYDEV=<value>
#GATEWAYDEV=<value>
#NIS domain name.
#NIS domain name.
NISDOMAIN=<value>
NISDOMAIN=<value>
Linux LPIC1 – Comptia Linux+
noelmace.com

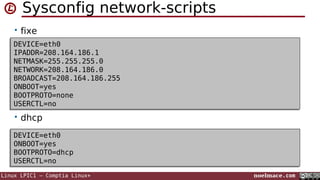

11. Sysconfig network-scripts
• fixe
DEVICE=eth0
DEVICE=eth0
IPADDR=208.164.186.1
IPADDR=208.164.186.1
NETMASK=255.255.255.0
NETMASK=255.255.255.0
NETWORK=208.164.186.0
NETWORK=208.164.186.0
BROADCAST=208.164.186.255
BROADCAST=208.164.186.255
ONBOOT=yes
ONBOOT=yes
BOOTPROTO=none
BOOTPROTO=none
USERCTL=no
USERCTL=no
• dhcp
DEVICE=eth0
DEVICE=eth0
ONBOOT=yes
ONBOOT=yes
BOOTPROTO=dhcp
BOOTPROTO=dhcp
USERCTL=no
USERCTL=no
Linux LPIC1 – Comptia Linux+
noelmace.com

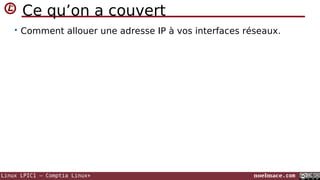

12. Ce qu’on a couvert
• Comment allouer une adresse IP à vos interfaces réseaux.
Linux LPIC1 – Comptia Linux+
noelmace.com

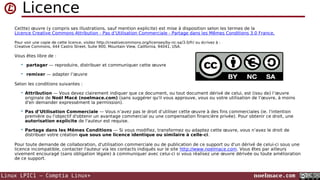

13. Licence
