La présentation de Johan Moreau aborde l'utilisation d'outils open source comme 'iptables' et 'pf' pour la sécurité des réseaux, illustrant comment ces outils peuvent être intégrés dans des architectures réseau robustes à travers des exemples concrets. Elle explore également les enjeux de l'authentification avec 802.1x, mettant en avant l'importance de la conformité des systèmes pour sécuriser les accès en réseau. Les raisons de l'importance croissante de ces technologies incluent la nécessité d'adaptation aux nouveaux défis posés par la virtualisation, le cloud et l'automatisation des infrastructures.

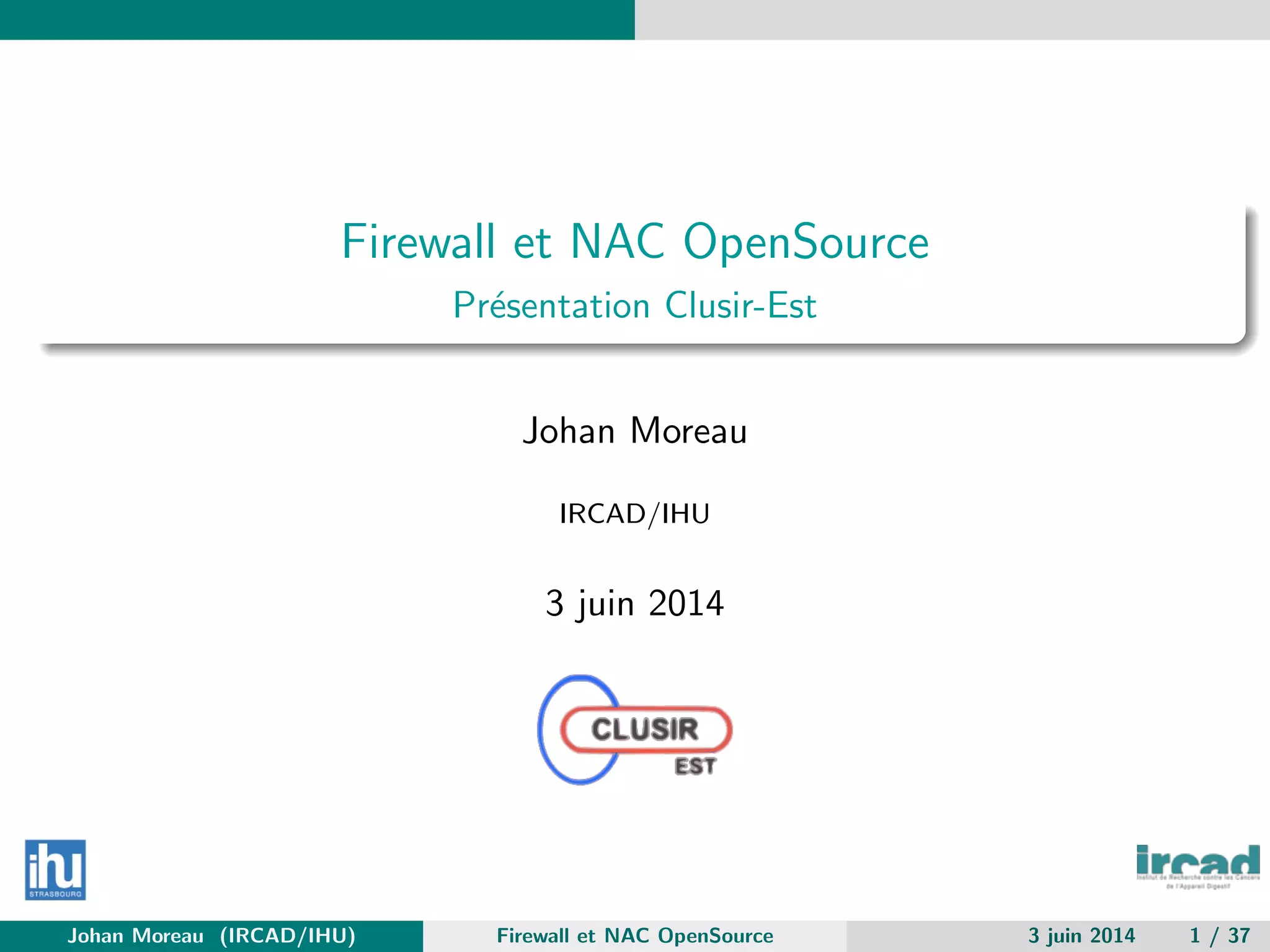

1. Firewall et NAC OpenSource
Pr´esentation Clusir-Est
Johan Moreau
IRCAD/IHU
3 juin 2014
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 1 / 37

2. Le monde de l’OpenSource `a notre niveau

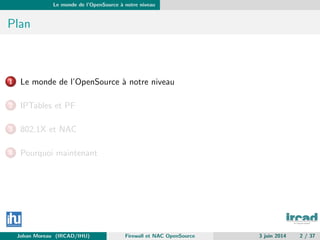

Plan
1 Le monde de l’OpenSource `a notre niveau
2 IPTables et PF
3 802.1X et NAC
4 Pourquoi maintenant
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 2 / 37

3. Le monde de l’OpenSource `a notre niveau

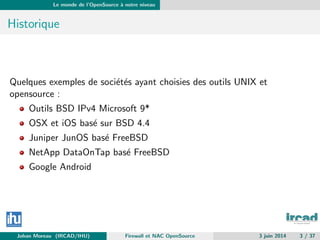

Historique
Quelques exemples de soci´et´es ayant choisies des outils UNIX et
opensource :
Outils BSD IPv4 Microsoft 9*
OSX et iOS bas´e sur BSD 4.4
Juniper JunOS bas´e FreeBSD
NetApp DataOnTap bas´e FreeBSD
Google Android
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 3 / 37

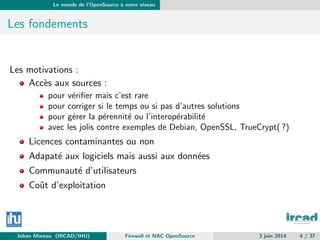

4. Le monde de l’OpenSource `a notre niveau
Les fondements
Les motivations :
Acc`es aux sources :
pour v´erifier mais c’est rare
pour corriger si le temps ou si pas d’autres solutions
pour g´erer la p´erennit´e ou l’interop´erabilit´e
avec les jolis contre exemples de Debian, OpenSSL, TrueCrypt( ?)
Licences contaminantes ou non
Adapat´e aux logiciels mais aussi aux donn´ees
Communaut´e d’utilisateurs
Coˆut d’exploitation
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 4 / 37

5. Le monde de l’OpenSource `a notre niveau

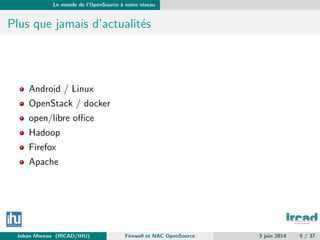

Plus que jamais d’actualit´es
Android / Linux
OpenStack / docker
open/libre office
Hadoop
Firefox
Apache
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 5 / 37

6. Le monde de l’OpenSource `a notre niveau
Exemple dans la SSI
Architecture robuste : RAID logiciel, LXC, Xen, Keepalived, Heartbeat
Firewall : IPTables, PF, IPF, NuFW
IDS/HIDS/SIEM : prelude, snort, suricata, bro, ossec, OSSIM, ...
Authentification : FreeRadius, OpenLDAP, Shibboleth, ...
Antivirus/antispam/proxy : ClamAV, SpamAssassin, ASSP, squid, ...
Chiffrement : OpenSSL, GPG, OpenVPN, ...
Renforcement OS : SELinux, AppArmor, ...
Audit : OpenVAS, Metasploit, Nikto, Kismet, ...
Supervision : Nagios/Shinken, Cacti, Munin, ...
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 6 / 37

7. IPTables et PF

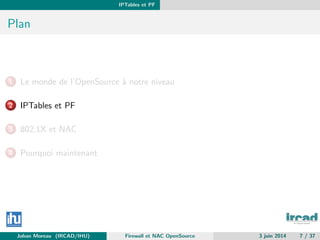

Plan
1 Le monde de l’OpenSource `a notre niveau
2 IPTables et PF
3 802.1X et NAC
4 Pourquoi maintenant
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 7 / 37

8. IPTables et PF
Architecture r´eseau mini-campus
Segmenter en VLAN (mˆeme si attaque possible, mˆeme si l´eg`ere
augmentation de la complexit´e du SI, ...) : chez nous 1 VLAN par
entit´e juridique disctince ou par service au sein d’une mˆeme entit´e
(plus tous ceux n´ecessaires au SI lui-mˆeme) > 60
Redondance r´eseau : maillage tr`es fort : 2 `a 3 attachements par
´equipements (802.1ad, VRRP, STP), stack/chassis, 3 rattachements
data, 2 pour la voix
Filtrage `a tout va : ACL r´eseaux, filtrage machines, filtrage r´eseaux
Particularit´es :
Mutliples infog´erences chez nos partenaires
Mutliples domaines d’authentification
Double-stack IP v4/v6
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 8 / 37

9. IPTables et PF
VLAN
Je laisse de cˆot´e les probl´ematiques de t´el´ephonies, visioconf´erence,
reverse-proxy, ...
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 9 / 37

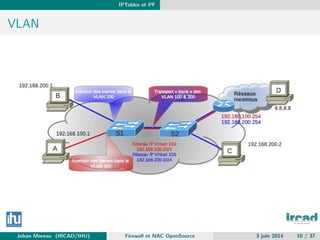

10. IPTables et PF
VLAN
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 10 / 37

11. IPTables et PF
VLAN
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 11 / 37

12. IPTables et PF
VLAN
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 12 / 37

13. IPTables et PF

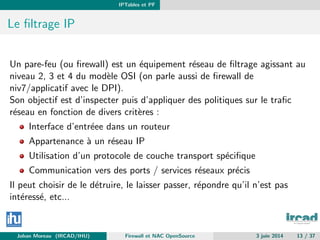

Le filtrage IP
Un pare-feu (ou firewall) est un ´equipement r´eseau de filtrage agissant au
niveau 2, 3 et 4 du mod`ele OSI (on parle aussi de firewall de
niv7/applicatif avec le DPI).
Son objectif est d’inspecter puis d’appliquer des politiques sur le trafic
r´eseau en fonction de divers crit`eres :
Interface d’entr´eee dans un routeur
Appartenance `a un r´eseau IP
Utilisation d’un protocole de couche transport sp´ecifique
Communication vers des ports / services r´eseaux pr´ecis
Il peut choisir de le d´etruire, le laisser passer, r´epondre qu’il n’est pas
int´eress´e, etc...
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 13 / 37

14. IPTables et PF

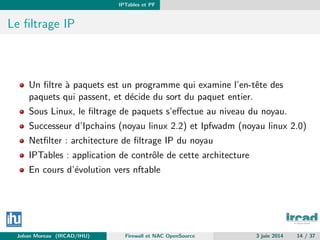

Le filtrage IP
Un filtre `a paquets est un programme qui examine l’en-tˆete des
paquets qui passent, et d´ecide du sort du paquet entier.
Sous Linux, le filtrage de paquets s’effectue au niveau du noyau.
Successeur d’Ipchains (noyau linux 2.2) et Ipfwadm (noyau linux 2.0)
Netfilter : architecture de filtrage IP du noyau
IPTables : application de contrˆole de cette architecture
En cours d’´evolution vers nftable
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 14 / 37

15. IPTables et PF
IPtables

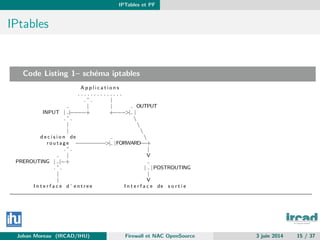

Code Listing 1– sch´ema iptables
A p p l i c a t i o n s
. . . . . . . . . . . . . .
. ˆ . |
| | OUTPUT
INPUT | |−−−−+ +−−−>| |
. ˆ .
|
|
d e c i s i o n de
routage −−−−−−−−>| |FORWARD−−+
. ˆ . |
| V
PREROUTING | |−+
. ˆ . | |POSTROUTING
| |
| V
I n t e r f a c e d ’ e n t r e e I n t e r f a c e de s o r t i e
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 15 / 37

16. IPTables et PF
IPtables

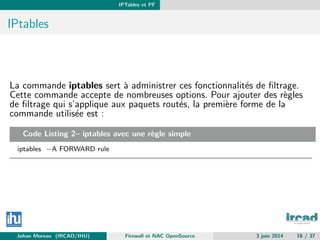

La commande iptables sert `a administrer ces fonctionnalit´es de filtrage.
Cette commande accepte de nombreuses options. Pour ajouter des r`egles
de filtrage qui s’applique aux paquets rout´es, la premi`ere forme de la
commande utilis´ee est :
Code Listing 2– iptables avec une r`egle simple
iptables −A FORWARD rule
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 16 / 37

17. IPTables et PF
IPtables
La r`egle suivante autorise les paquets en provenance de l’adresse ip IpSrc,
port PortSrc et `a destination de l’adresse IP IpDst, port PortDst, de
protocole Proto (qui peut ˆetre tcp ou udp).
Code Listing 3– iptables avec autorisation
iptables −A FORWARD −p Proto −s IpSrc/Nbm −−sport PortSrc −d IpDst/Nbm −−
dport PortDst −j ACCEPT
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 17 / 37

18. IPTables et PF
IPtables

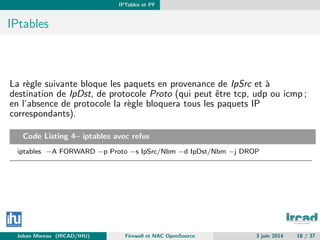

La r`egle suivante bloque les paquets en provenance de IpSrc et `a
destination de IpDst, de protocole Proto (qui peut ˆetre tcp, udp ou icmp ;
en l’absence de protocole la r`egle bloquera tous les paquets IP
correspondants).
Code Listing 4– iptables avec refus
iptables −A FORWARD −p Proto −s IpSrc/Nbm −d IpDst/Nbm −j DROP
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 18 / 37

19. IPTables et PF
IPtables
Lorsqu’une r`egle est ajout´ee avec la commande iptables, elle est
imm´ediatement active.
Les ports et le protocole sont optionnels. Ainsi on peut simplement
construire un filtre sur des adresses IP (comme les access-list simples
sur cisco).
iptables supporte l’inspection de paquet via des modules optionnels
(par exemple ip conntrack ftp pour le FTP)
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 19 / 37

20. IPTables et PF
IPtables
Code Listing 5– iptables avec blocage du icmp
# ping −c 1 127.0.0.1
PING 127.0.0.1 (127.0.0.1) : 56 data bytes
64 bytes from 127.0.0.1: icmp seq=0 ttl=64 time=0.2 ms
−−− 127.0.0.1 ping statistics −−−
1 packets transmitted , 1 packets received , 0% packet loss
round−trip min/avg/max = 0.2/0.2/0.2 ms
# iptables −A INPUT −s 127.0.0.1 −p icmp −j DROP
# ping −c 1 127.0.0.1
PING 127.0.0.1 (127.0.0.1) : 56 data bytes
−−− 127.0.0.1 ping statistics −−−
1 packets transmitted , 0 packets received , 100% packet loss
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 20 / 37

21. IPTables et PF

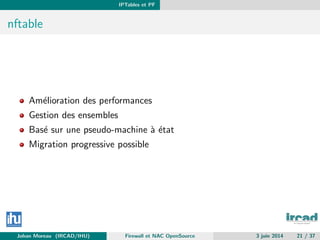

nftable
Am´elioration des performances
Gestion des ensembles
Bas´e sur une pseudo-machine `a ´etat
Migration progressive possible
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 21 / 37

22. IPTables et PF
OpenBSD
Bas´e sur 4.4BSD, orient´e s´ecurit´e
Seulement 2 vuln´erabilit´es `a distance dans l’installation par d´efaut en
quasiment 20 ans
Protection de pages m´emoires (WˆX, ProPolice, StackGhost, ...)
Protection de certains appels syst`emes (strlcpy, ...)
S´eparation/r´evocation de privil`eges, ...
R´eimpl´ementation de logiciels (smptd, ntpd, ssh, pf, ...)
Utilis´e chez nous depuis la version 3.0, d´ecembre 2001
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 22 / 37

23. IPTables et PF
PF sur OpenBSD
FreeBSD, NetBSD, DragonFly BSD, Mac OS X, Apple iOS, QNX
Gestion de configuration atomique
ALTQ, gestion des priorit´es (http>smpt,ipvoice,...)
Pas d’inspection de service (`a faire en userland)
Syntaxe lisible, souple et claire
Redondance (HA) via pfsync/CARP
pf + dhcpd pour bloquer les adresses fix´ees a la main
Exemple de fichier pf.conf
block all pass in on em0 proto tcp from 192.168.0.0/24 to !192.
port 80
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 23 / 37

24. IPTables et PF
PF sur OpenBSD
Ecriture int´eressante :
table <my_network> 192.168.160.0/21, 192.168.199.10
set block-policy drop
pass in quick on proxy inet proto tcp from <proxy_network> to
<fs> port 80
pass in quick on supervision proto udp from <monitor> to <mo-
nitoring_network> port 161
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 24 / 37

25. 802.1X et NAC
Plan
1 Le monde de l’OpenSource `a notre niveau
2 IPTables et PF
3 802.1X et NAC
4 Pourquoi maintenant
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 25 / 37

26. 802.1X et NAC

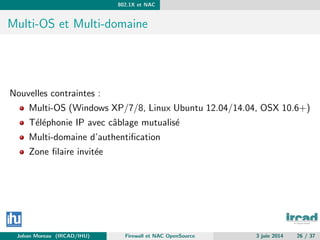

Multi-OS et Multi-domaine
Nouvelles contraintes :
Multi-OS (Windows XP/7/8, Linux Ubuntu 12.04/14.04, OSX 10.6+)
T´el´ephonie IP avec cˆablage mutualis´e
Multi-domaine d’authentification
Zone filaire invit´ee
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 26 / 37

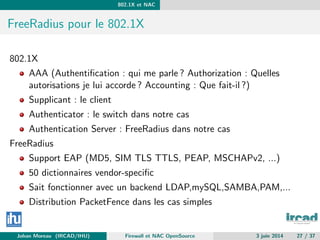

27. 802.1X et NAC
FreeRadius pour le 802.1X
802.1X
AAA (Authentification : qui me parle ? Authorization : Quelles
autorisations je lui accorde ? Accounting : Que fait-il ?)
Supplicant : le client
Authenticator : le switch dans notre cas
Authentication Server : FreeRadius dans notre cas
FreeRadius
Support EAP (MD5, SIM TLS TTLS, PEAP, MSCHAPv2, ...)
50 dictionnaires vendor-specific
Sait fonctionner avec un backend LDAP,mySQL,SAMBA,PAM,...
Distribution PacketFence dans les cas simples
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 27 / 37

28. 802.1X et NAC

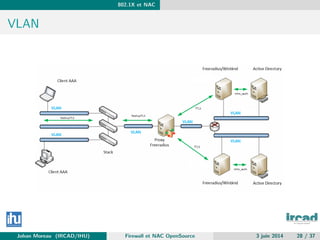

VLAN
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 28 / 37

29. 802.1X et NAC
VLAN
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 29 / 37

30. 802.1X et NAC
Politique de s´ecurit´e
V´erification de l’utilisateur
Affectation dynamique du VLAN
D´etection de l’OS
En fonction de l’OS, mise en conformit´e
Mise en conformit´e via l’antivirus
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 30 / 37

31. Pourquoi maintenant
Plan
1 Le monde de l’OpenSource `a notre niveau
2 IPTables et PF
3 802.1X et NAC
4 Pourquoi maintenant
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 31 / 37

32. Pourquoi maintenant
Le cloud hybrid et la mobilit´e
Nouveaux acteurs/concepts : Arista/Cumulus Networks
(commutateurs 10G/bits linux natif), virtualisation du stockage
(NetApp, HDS, ...), Scale-Out NAS
Densit´e d’´equipements, d’OS, de logiciels, de donn´ees en explosition
Performance et qualit´e toujours plus importante
Dynamique des entreprises (rachat, fusion, r´eorganisation)
Liaison de plus en plus proche entre logiciels/os/r´eseaux et donc
impact tr`es important sur les ´equipes en charge (tendance m´ethodes
agiles voir devops)
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 32 / 37

33. Pourquoi maintenant
L’automatisation, la seul voie possible
Outils de gestion de configuration/orchestration
Outils tr`es pr´esents dans le monde du d´eveloppement
Orient´es pour l’IT : Puppet, Chef, CfEngine, Saltstack
Exemple avec Saltstack
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 33 / 37

34. Pourquoi maintenant

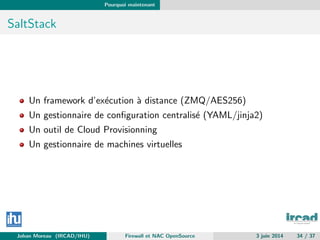

SaltStack
Un framework d’ex´ecution `a distance (ZMQ/AES256)
Un gestionnaire de configuration centralis´e (YAML/jinja2)
Un outil de Cloud Provisionning
Un gestionnaire de machines virtuelles
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 34 / 37

35. Pourquoi maintenant

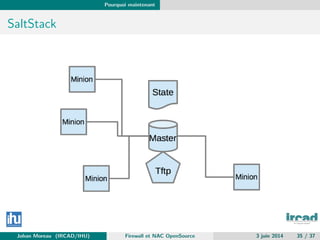

SaltStack
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 35 / 37

36. Pourquoi maintenant

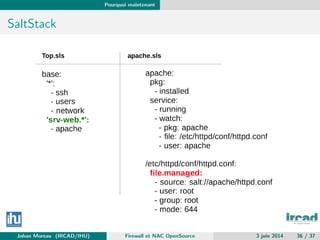

SaltStack
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 36 / 37

37. Pourquoi maintenant
La continuit´e d’activit´e, la valeur ajout´ee
Les points forts
Am´elioration des performances / possibilt´e d’´evoluer
Travail en production / flexibilit´e
Travail en maquette
Les ´evolutions
Liaison plus forte avec l’inventaire (glpi/fusioninventory)
Liaison plus forte avec la supervision (shinken,snmp)
D´eveloppement des parties IDS/SIEM
Faire du TDD sur l’infrastructure
Les gros changements `a venir (cloud priv´e/hybrid, explosition des
mat´eriels et donn´ees, ...)
Johan Moreau (IRCAD/IHU) Firewall et NAC OpenSource 3 juin 2014 37 / 37
