Alphorm.com Support de la Formation Exchange 2016 Installation et Configuration

16/09/2016
1
Formation Exchange 2016 : Installation et Configuration alphorm.com™©
Formation
Exchange 2016
Installation et Configuration
Site : http://www.alphorm.com
Blog : http://blog.alphorm.com
Pierre NORMAND
Formateur et Consultant en Systèmes et
Messagerie
Certifications: MCSE Messaging 2016, SCCM 2012
Contact: pierre.normand@insidegroup.fr

16/09/2016
2

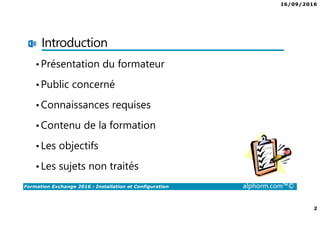

Introduction
•Présentation du formateur
•Public concerné
•Connaissances requises
•Contenu de la formation
•Les objectifs
•Les sujets non traités

16/09/2016
4

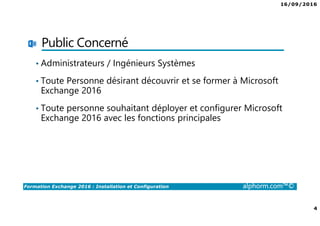

Public Concerné
• Administrateurs / Ingénieurs Systèmes
• Toute Personne désirant découvrir et se former à Microsoft
Exchange 2016
• Toute personne souhaitant déployer et configurer Microsoft
Exchange 2016 avec les fonctions principales

16/09/2016
5

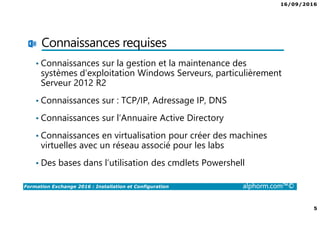

Connaissances requises
• Connaissances sur la gestion et la maintenance des
systèmes d’exploitation Windows Serveurs, particulièrement
Serveur 2012 R2
• Connaissances sur : TCP/IP, Adressage IP, DNS
• Connaissances sur l’Annuaire Active Directory
• Connaissances en virtualisation pour créer des machines
virtuelles avec un réseau associé pour les labs
• Des bases dans l’utilisation des cmdlets Powershell

16/09/2016
6

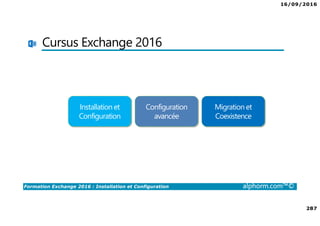

Cursus Exchange 2016
Configuration
avancée
Installation et
Configuration
Migration et
Coexistence

16/09/2016
7

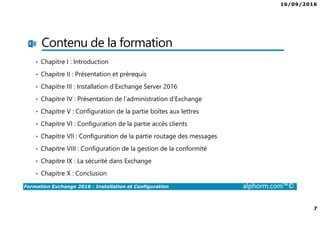

Contenu de la formation
• Chapitre I : Introduction
• Chapitre II : Présentation et prérequis
• Chapitre III : Installation d’Exchange Server 2016
• Chapitre IV : Présentation de l’administration d’Exchange
• Chapitre V : Configuration de la partie boîtes aux lettres
• Chapitre VI : Configuration de la partie accès clients
• Chapitre VII : Configuration de la partie routage des messages
• Chapitre VIII : Configuration de la gestion de la conformité
• Chapitre IX : La sécurité dans Exchange
• Chapitre X : Conclusion

16/09/2016
8
Les objectifs
• Découvrir et comprendre les bases de Exchange 2016
• Compléter ses connaissances
• Mettre en place un serveur Exchange 2016 fonctionnel
• Passer un bon moment ☺

16/09/2016
9
Les sujets non traités
•Configuration avancée
•Migration
•Coexistence

16/09/2016
10

16/09/2016
11

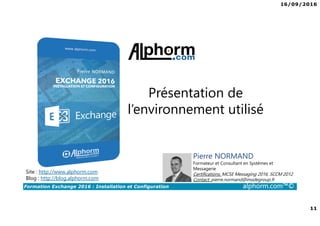

Présentation de
l’environnement utilisé
Pierre NORMAND
Messagerie

16/09/2016
12

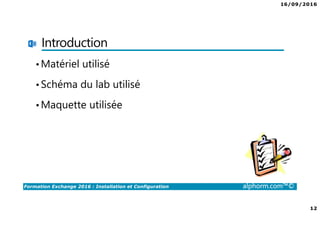

Introduction
•Matériel utilisé
•Schéma du lab utilisé
•Maquette utilisée

16/09/2016
13
Matériel utilisé
• Système d’exploitation natif Windows 10
Professionnel
• Système de virtualisation VMWare
Workstation PRO 12.1.1
• Système d’exploitation des machines
virtuelles Windows 2012 R2 Standard
• Prévoir une machine performante, avec
au minimum 16 Go de RAM et de
préférence un disque dur SSD
Clevo W550SU 15.6 IPS LED Full-HD
MAT
Processeur: Intel i7-4702MQ 2,2Ghtz
Disque Dur: SSD Crutial 500Go
RAM: 16Go DDR3 PC12800

16/09/2016
14
Schéma du lab

16/09/2016
15
La maquette utilisée
• Outil : VMWare Workstation 12.1.1 PRO
• Réseau : type NAT, adresse 192.168.5.0/24
• Machine DC-01 : 1xProcesseur 2xCoeurs, 2Go RAM, 1xLan NAT, DD
40Go
• Machine EXCH-01 : 1xProcesseur 2xCoeurs, 8Go RAM, 1xLan NAT, DD
60Go, Exchange 2016 Version CU2
• Machine W10 : 1xProcesseur 2xCoeurs, 1Go RAM, 1xLan NAT, DD 40Go

16/09/2016
16
Etes-vous prêt ?

16/09/2016
17
Présentation d’Exchange 2016
Présentation et Prérequis
Pierre NORMAND
Messagerie

16/09/2016
18

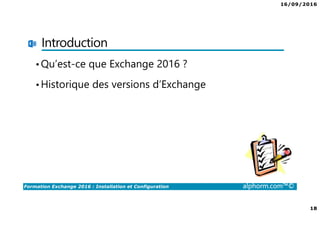

Introduction
•Qu’est-ce que Exchange 2016 ?
•Historique des versions d’Exchange

16/09/2016
19
Qu’est-ce que Exchange 2016 ?
• Logiciel de groupe de travail (Plateforme) de messagerie électronique
professionnelle
• Exchange apporte un ensemble de services :
Echange de messages électroniques au sein de l’entreprise
Echange de messages électroniques à l’extérieur de l’entreprise
Gestion des ressources : salles de réunion, salles de formation…
Gestion de la sécurité des informations de messages électroniques
Intégration dans la suite collaborative : Sharepoint & Office Online & Skype
• Basé sur l’annuaire Active Directory (et les DNS)

16/09/2016
20
Historique des versions Exchange
• 1996 - Exchange Server 4.0
• 1997 – Exchange Server 5.0
• 1997 - Exchange Server 5.5 (Standard Edition, Entreprise Edition)
• 2000 - Exchange Server 2000 (Standard Edition, Entreprise Edition)
• 2003 - Exchange Server 2003 (Standard Edition, Entreprise Edition)
• 2007 - Exchange Server 2007 (32 (non recommandé en production) et 64 bits)
• 2009 - Exchange Server 2010 (64 bits) (Standard Edition, Entreprise Edition)
• Depuis 2009 – Exchange Online, remplacé par Office 365 en 2011

16/09/2016
21

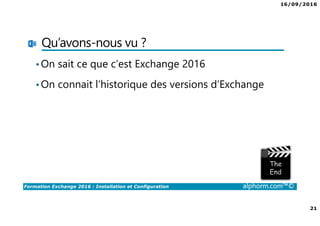

Qu’avons-nous vu ?
•On sait ce que c’est Exchange 2016
•On connait l’historique des versions d’Exchange

16/09/2016
22

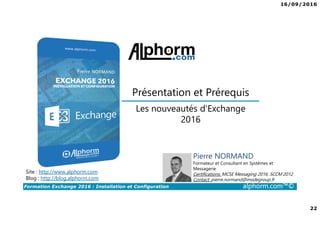

Les nouveautés d’Exchange
2016
Pierre NORMAND
Messagerie

16/09/2016
23
Introduction
•Quelles sont les évolutions de Exchange 2016 ?
•Schéma général

16/09/2016
24
Les nouveautés depuis Exchange 2013
• Rôles :
Mailbox
Edge
• Haute Disponibilité DAG :
• Amélioration d’environ 33% des
performances de détection de panne et
de réactivité de basculement
• Possibilité de modifier la fréquence
d’analyse et répartition des bases de
données
• Replay Lag Manager activé par défaut
• Création du DAG sans adresse IP
• Coexistence possible entre Exchange
2013 et Exchange 2016
• Connectivité :
MAPI activé par défaut
ActiveSync version 16
Traffic proxy réversible entre Exchange
2013 et Exchange 2016
Basé sur SHA2
• Evolution de la fonction Recherche :
Amélioration des performances
Recherches exécutées côté serveur
Recherche dans le calendrier possible

16/09/2016
25
Les nouveautés depuis Exchange 2013
• Langues :
17 nouvelles langues
• Les sources :
Sous forme d’ISOs
• Outlook sur le Web :
Nouveaux thèmes
Meilleur rendu HTML
Gestion des conversations : « épingler » & « ranger »

16/09/2016
26

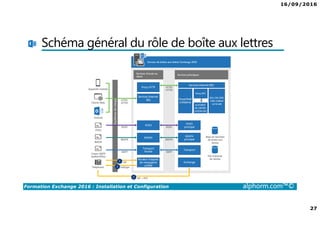

Diagramme général
https://technet.microsoft.com/fr-fr/library/jj150491(v=exchg.160).aspx

16/09/2016
3

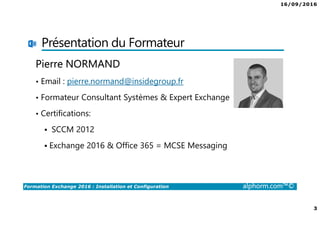

Présentation du Formateur
Pierre NORMAND
• Email : pierre.normand@insidegroup.fr
• Formateur Consultant Systèmes & Expert Exchange
• Certifications:
SCCM 2012
Exchange 2016 & Office 365 = MCSE Messaging

16/09/2016
28
Les services
• Un seule rôle Mailbox qui assure les services suivants:
Le service de boite aux lettres :
• Hébergement des bases de données (boite aux lettres et dossiers public)
• La haute disponibilité (DAG)
Le service d’accès client :
• Gere les connexions des clients
• Les clients sont routés via ce service pour accéder au boites aux lettres
• Gere la sécurité frontal
Le service de routage et de transport de messages :
• Service de transport HUB
• Service de transport de boites aux lettres
Le service de messagerie unifiée

16/09/2016
29
•On connait les nouveautés dans Exchange 2016
•On a compris le schéma général
•On connait les différents services que comporte le
rôle de boîte aux lettres

16/09/2016
30
Licences et Compatibilités
Pierre NORMAND
Messagerie

16/09/2016
31
Plan
•Licences
•Scénarios de déploiement et Coexistence
•Compatibilités Clients Outlook

16/09/2016
32
Licences
• Licences Exchange serveur :
Standard : maximum 5 bases de données de boîtes aux lettres montées
Entreprise : maximum 100 bases de données de boîtes aux lettres montées
• Licences d’accès clients (CAL) Exchange:
Standard :
Entreprise : nécessite une CAL standard
• Lien : https://products.office.com/fr-fr/exchange/microsoft-exchange-
server-licensing-licensing-overview

16/09/2016
33

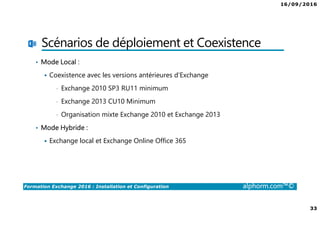

Scénarios de déploiement et Coexistence
• Mode Local :
Coexistence avec les versions antérieures d’Exchange
• Exchange 2010 SP3 RU11 minimum
• Exchange 2013 CU10 Minimum
• Organisation mixte Exchange 2010 et Exchange 2013
• Mode Hybride :
Exchange local et Exchange Online Office 365

16/09/2016
34

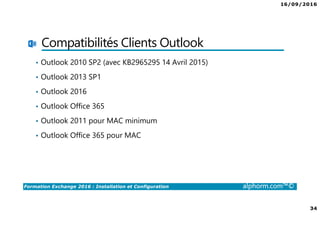

Compatibilités Clients Outlook
• Outlook 2010 SP2 (avec KB2965295 14 Avril 2015)
• Outlook 2013 SP1
• Outlook 2016
• Outlook Office 365
• Outlook 2011 pour MAC minimum
• Outlook Office 365 pour MAC

16/09/2016
35

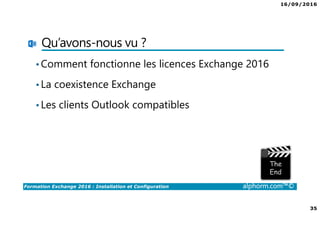

•Comment fonctionne les licences Exchange 2016
•La coexistence Exchange
•Les clients Outlook compatibles

16/09/2016
36
Prérequis AD pour Exchange
Pierre NORMAND
Messagerie

16/09/2016
37
Introduction
•Comment Exchange se base sur l’AD pour
fonctionner ?
•Quelles sont les étapes de préparation de l’AD pour
installer Exchange ?

16/09/2016
38

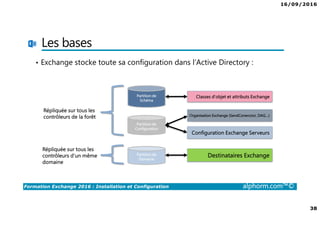

Les bases
• Exchange stocke toute sa configuration dans l’Active Directory :
Organisation Exchange (SendConenctor, DAG…)
Classes d'objet et attributs Exchange
Destinataires Exchange
Configuration Exchange Serveurs
Partition de
Domaine
Partition de
Configuration
Répliquée sur tous les
contrôleurs de la forêt
Répliquée sur tous les
contrôleurs d’un même
domaine
Partition de
Schéma

16/09/2016
39

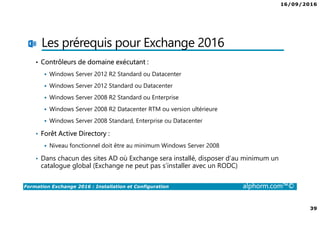

Les prérequis pour Exchange 2016
• Contrôleurs de domaine exécutant :
Windows Server 2012 R2 Standard ou Datacenter
Windows Server 2012 Standard ou Datacenter
Windows Server 2008 R2 Standard ou Enterprise
Windows Server 2008 R2 Datacenter RTM ou version ultérieure
Windows Server 2008 Standard, Enterprise ou Datacenter
• Forêt Active Directory :
Niveau fonctionnel doit être au minimum Windows Server 2008
• Dans chacun des sites AD où Exchange sera installé, disposer d’au minimum un
catalogue global (Exchange ne peut pas s’installer avec un RODC)

16/09/2016
40
Conseils et bonnes pratiques
• Avoir des contrôleurs de domaine à jour
• Avoir une bonne configuration réseau (pare-feu, routage…)
• Avoir une configuration d’adresses IP bien étudiée
• Vérifier la réplication AD
• Vérifier la configuration de site AD : noms, liens, sous-réseaux
• Vérifier le service de temps PDC
• Avoir une Unité Organisationnelle (OU) pour les destinataires de
messagerie

16/09/2016
41

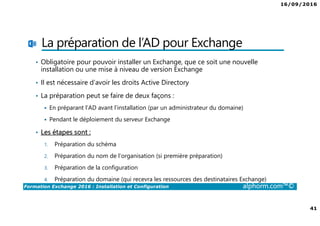

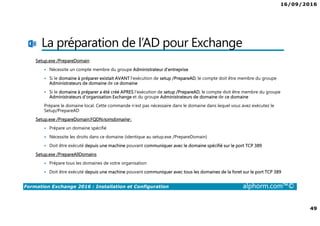

La préparation de l’AD pour Exchange
• Obligatoire pour pouvoir installer un Exchange, que ce soit une nouvelle
installation ou une mise à niveau de version Exchange
• Il est nécessaire d’avoir les droits Active Directory
• La préparation peut se faire de deux façons :
En préparant l’AD avant l’installation (par un administrateur du domaine)
Pendant le déploiement du serveur Exchange
• Les étapes sont :
1. Préparation du schéma
2. Préparation du nom de l’organisation (si première préparation)
3. Préparation de la configuration
4. Préparation du domaine (qui recevra les ressources des destinataires Exchange)

16/09/2016

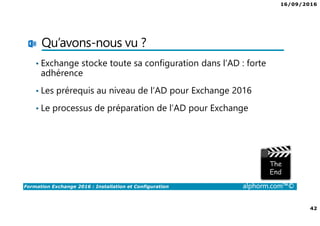

42
• Exchange stocke toute sa configuration dans l’AD : forte
adhérence
• Les prérequis au niveau de l’AD pour Exchange 2016
• Le processus de préparation de l’AD pour Exchange

16/09/2016
43
Préparer l’AD pour Exchange
Pierre NORMAND
Messagerie

16/09/2016
44

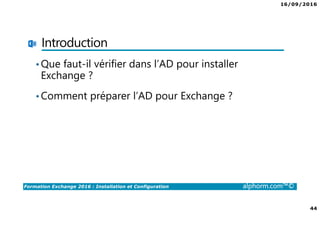

Introduction
•Que faut-il vérifier dans l’AD pour installer
Exchange ?
•Comment préparer l’AD pour Exchange ?

16/09/2016
45
Vérification des prérequis
• Les contrôles à effectuer :
Vérifier le niveau fonctionnel de la forêt
• Via la console Active Directory Domains and Trusts
• Via l’outil ADSI Edit: msDS-Behavior-Version
Vérifier quels contrôleurs de domaines détiennent les différents rôles FSMO : en particulier le rôle maitre de schéma
Vérifier l’état des réplications des contrôleurs de domaines:
• Préparer l’AD pour Exchange :
Depuis une machine non Domaine Contrôleur, installer les outils AD : Install-WindowsFeature RSAT-ADDS

16/09/2016
46
• Les paramètres d’installation Exchange Setup.exe :
1. /PrepareSchema
• Prépare le schéma
2. /PrepareAD /OrganizationName: "nom_organisation"
• Prépare le domaine
• Prépare les objets Exchange globaux
• Crée les Groupes de Sécurité Universels Exchange dans le domaine racine de votre forêt
3. /PrepareDomain
• Prépare le domaine pour les destinataires Exchange
/PrepareDomain nom_domaine
/PrepareAllDomains
• Ces commandes doivent être exécutées depuis un ordinateur ayant :
.Net Framework 4.5.2
Les outils d’administration à distance ADDS (Install-WindowsFeature RSAT-ADDS) si ce n’est pas un Domaine Contrôleur
• Lien: https://technet.microsoft.com/fr-fr/library/bb125224%28v=exchg.160%29.aspx?f=255&MSPPError=-2147217396

16/09/2016
47
Setup.exe /PrepareSchema
Nécessite un compte membre du groupe Administrateur de Schéma et du groupe Administrateur d’entreprise
Doit être exécuté depuis une machine x64 figurant dans le même Domaine et le même Site AD que le Maitre de
Schéma (ou depuis le mettre de schéma lui-même)
Le paramètre /DomainController permet de spécifier directement le maitre de Schéma
• Cette opération modifie la forêt AD et peut impacter une forêt de production non prévue pour Exchange
• A effectuer dans la forêt de ressource où Exchange sera installé
• Avant de passer aux étapes suivantes, attendre la réplication des informations créées/modifiées dans l’AD

16/09/2016
48
Setup.exe /PrepareAD /OrganizationName:organisationname
Nécessite un compte membre du groupe Administrateur d’entreprise
Doit être exécuté depuis une machine x64 figurant dans le même Domaine et le même Site AD que le Maitre de
Schéma (ou depuis le mettre de schéma lui-même)
Doit être exécuté depuis une machine pouvant communiquer avec tous les domaines de la foret sur le port TCP 389
Cette action crée un ensemble d’objets et de conteneurs dans la partition de configuration AD
Avant de passer aux étapes suivantes, attendre la réplication des informations créées/modifiées dans l’AD
Attention au nommage de l’organisation positionné par le paramètre /OrganizationName:
• Se référer au Technet : https://technet.microsoft.com/fr-fr/library/bb125224(v=exchg.160).aspx

16/09/2016
49
Setup.exe /PrepareDomain
Nécessite un compte membre du groupe Administrateur d’entreprise
Si le domaine à préparer existait AVANT l'exécution de setup /PrepareAD, le compte doit être membre du groupe
Administrateurs de domaine de ce domaine
Si le domaine à préparer a été créé APRES l'exécution de setup /PrepareAD, le compte doit être membre du groupe
Administrateurs d'organisation Exchange et du groupe Administrateurs de domaine de ce domaine
Prépare le domaine local. Cette commande n’est pas nécessaire dans le domaine dans lequel vous avez exécutez le
Setup/PrepareAD
Setup.exe /PrepareDomain:FQDNnomdomaine :
Prépare un domaine spécifié
Nécessite les droits dans ce domaine (identique au setup.exe /PrepareDomain)
Doit être exécuté depuis une machine pouvant communiquer avec le domaine spécifié sur le port TCP 389
Setup.exe /PrepareAllDomains
Prépare tous les domaines de votre organisation
Doit être exécuté depuis une machine pouvant communiquer avec tous les domaines de la foret sur le port TCP 389

16/09/2016
50
•Vérifié que notre environnement AD pouvait
accueillir Exchange
•Préparé l’AD pour accueillir Exchange

16/09/2016
51

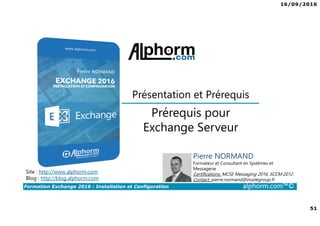

Prérequis pour
Exchange Serveur
Pierre NORMAND
Messagerie

16/09/2016
54

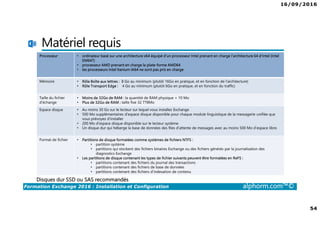

Matériel requis
Processeur • ordinateur basé sur une architecture x64 équipé d'un processeur Intel prenant en charge l'architecture 64 d'Intel (Intel
EM64T)
• processeur AMD prenant en charge la plate-forme AMD64
• les processeurs Intel Itanium IA64 ne sont pas pris en charge
Mémoire • Rôle Boîte aux lettres : 8 Go au minimum (plutôt 16Go en pratique, et en fonction de l’architecture)
• Rôle Transport Edge : 4 Go au minimum (plutôt 6Go en pratique, et en fonction du traffic)
Taille du fichier
d’échange
• Moins de 32Go de RAM : la quantité de RAM physique + 10 Mo
• Plus de 32Go de RAM : taille fixe 32 778Mo
Espace disque • Au moins 30 Go sur le lecteur sur lequel vous installez Exchange
• 500 Mo supplémentaires d'espace disque disponible pour chaque module linguistique de la messagerie unifiée que
vous prévoyez d'installer
• 200 Mo d'espace disque disponible sur le lecteur système
• Un disque dur qui héberge la base de données des files d’attente de messages avec au moins 500 Mo d’espace libre.
Format de fichier • Partitions de disque formatées comme systèmes de fichiers NTFS :
• partition système
• partitions qui stockent des fichiers binaires Exchange ou des fichiers générés par la journalisation des
diagnostics Exchange
• Les partitions de disque contenant les types de fichier suivants peuvent être formatées en ReFS :
• partitions contenant des fichiers du journal des transactions
• partitions contenant des fichiers de base de données
• partitions contenant des fichiers d’indexation de contenu
Disques dur SSD ou SAS recommandés

16/09/2016
55
Bonnes pratiques
• La simplicité :
Un seul rôle (regroupant tous les anciens rôles)
Ressources matérielles dédiées
Eviter le RAID pour privilégier la technologie DAG et du JBOD

16/09/2016
56

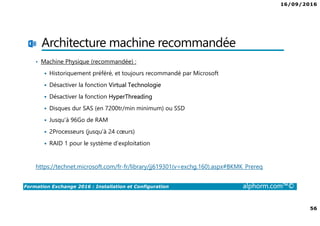

Architecture machine recommandée
• Machine Physique (recommandée) :
Historiquement préféré, et toujours recommandé par Microsoft
Désactiver la fonction Virtual Technologie
Désactiver la fonction HyperThreading
Disques dur SAS (en 7200tr/min minimum) ou SSD
Jusqu'à 96Go de RAM
2Processeurs (jusqu’à 24 cœurs)
RAID 1 pour le système d’exploitation
https://technet.microsoft.com/fr-fr/library/jj619301(v=exchg.160).aspx#BKMK_Prereq

16/09/2016
57

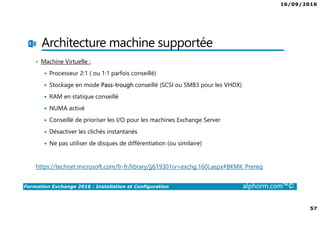

Architecture machine supportée
• Machine Virtuelle :
Processeur 2:1 ( ou 1:1 parfois conseillé)
Stockage en mode Pass-trough conseillé (SCSI ou SMB3 pour les VHDX)
RAM en statique conseillé
NUMA activé
Conseillé de prioriser les I/O pour les machines Exchange Server
Désactiver les clichés instantanés
Ne pas utiliser de disques de différentiation (ou similaire)
https://technet.microsoft.com/fr-fr/library/jj619301(v=exchg.160).aspx#BKMK_Prereq

16/09/2016
58

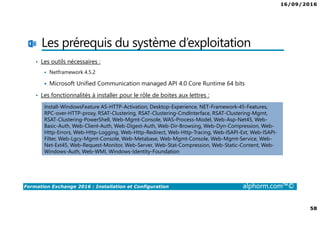

Les prérequis du système d’exploitation
• Les outils nécessaires :
Netframework 4.5.2
Microsoft Unified Communication managed API 4.0 Core Runtime 64 bits
• Les fonctionnalités à installer pour le rôle de boites aux lettres :
Install-WindowsFeature AS-HTTP-Activation, Desktop-Experience, NET-Framework-45-Features,
RPC-over-HTTP-proxy, RSAT-Clustering, RSAT-Clustering-CmdInterface, RSAT-Clustering-Mgmt,
RSAT-Clustering-PowerShell, Web-Mgmt-Console, WAS-Process-Model, Web-Asp-Net45, Web-
Basic-Auth, Web-Client-Auth, Web-Digest-Auth, Web-Dir-Browsing, Web-Dyn-Compression, Web-
Http-Errors, Web-Http-Logging, Web-Http-Redirect, Web-Http-Tracing, Web-ISAPI-Ext, Web-ISAPI-
Filter, Web-Lgcy-Mgmt-Console, Web-Metabase, Web-Mgmt-Console, Web-Mgmt-Service, Web-
Net-Ext45, Web-Request-Monitor, Web-Server, Web-Stat-Compression, Web-Static-Content, Web-
Windows-Auth, Web-WMI, Windows-Identity-Foundation

16/09/2016
59

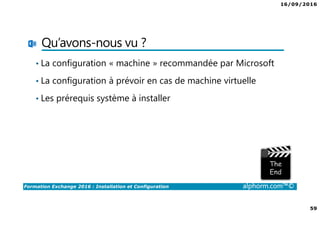

• La configuration « machine » recommandée par Microsoft
• La configuration à prévoir en cas de machine virtuelle
• Les prérequis système à installer

16/09/2016
60
Prérequis Infrastructure
Pierre NORMAND
Messagerie

16/09/2016
61
Introduction
• Que faut-il prendre en compte coté infrastructure?
Les éléments réseaux
Les éléments d’infrastructure

16/09/2016
62
Diagramme général
https://technet.microsoft.com/fr-fr/library/jj150491(v=exchg.160).aspx

16/09/2016
63
Flux réseau – Partie Clients
Obligatoire :
• Port 443 TCP: pour les flux HTTPS
Optionnel :
• Port 587 TCP : clients SMTP authentifiés
• Port 143 TCP : IMAP4 non chiffré (non sécurisé)
• Port 993 TCP: IMAP4 chiffré (sécurisé)
• Port 110 TCP : POP3 non chiffré (non sécurisé)
• Port 995 TCP: POP3 chiffré (sécurisé)
• Optionnel : Port 80
• Lien: https://technet.microsoft.com/fr-fr/library/bb331973(v=exchg.150).aspx

16/09/2016
64
Flux réseau – Partie routage
Obligatoire :
• Port 25 TCP : Pour les connexions
Courrier entrant
Courrier sortant
Courrier sortant : proxy via serveur d’accès client
Autre :
• Port 53 UDP/TCP: connexions et requêtes DNS
• Port 389 TCP: connexions et requêtes LDAP
• Port 50389 TCP : EdgeSync non sécurisé
• Port 50636 TCP : EdgeSync sécurisé
• Port 717 : connexions proxy sortantes
• Port 465 : connexions proxy entrantes
• Port 475 : connexions SMTP autres MBX Servers
• Port 2525 TCP: connexions entrantes depuis le même serveur

16/09/2016
65

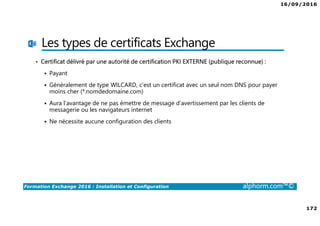

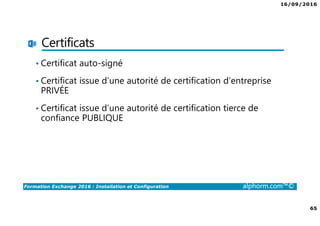

Certificats
• Certificat auto-signé
• Certificat issue d’une autorité de certification d’entreprise
PRIVÉE
• Certificat issue d’une autorité de certification tierce de
confiance PUBLIQUE

16/09/2016
66

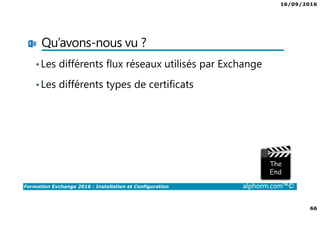

•Les différents flux réseaux utilisés par Exchange
•Les différents types de certificats

16/09/2016
67

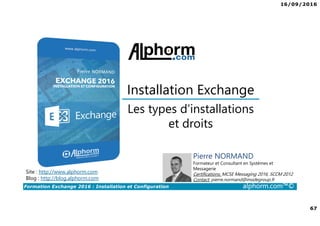

Les types d’installations
et droits
Installation Exchange
Pierre NORMAND
Messagerie

16/09/2016
68

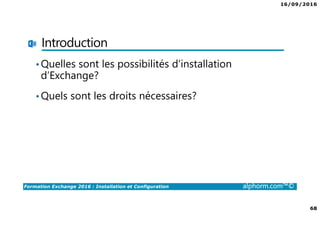

Introduction
•Quelles sont les possibilités d’installation
d’Exchange?
•Quels sont les droits nécessaires?

16/09/2016
69
Les types installation
• Deux types d’installation :
1. Installer Exchange en mode avec l’assistant d’installation graphique
2. Installer Exchange en mode sans assistance
• lignes de commandes powershell
• Modes :
Installation d’Exchange en tant qu’administrateur de l’organisation
Installation d’Exchange en tant délégué

16/09/2016
70

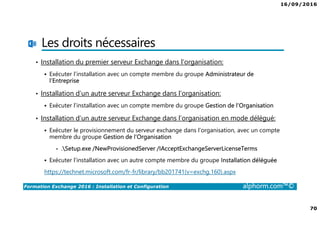

Les droits nécessaires
• Installation du premier serveur Exchange dans l’organisation:
Exécuter l’installation avec un compte membre du groupe Administrateur de
l’Entreprise
• Installation d’un autre serveur Exchange dans l’organisation:
Exécuter l’installation avec un compte membre du groupe Gestion de l’Organisation
• Installation d’un autre serveur Exchange dans l’organisation en mode délégué:
Exécuter le provisionnement du serveur exchange dans l’organisation, avec un compte
membre du groupe Gestion de l’Organisation
• .Setup.exe /NewProvisionedServer /IAcceptExchangeServerLicenseTerms
Exécuter l’installation avec un autre compte membre du groupe Installation déléguée
https://technet.microsoft.com/fr-fr/library/bb201741(v=exchg.160).aspx

16/09/2016
71
• Les différents modes d’installation
• Les droits nécessaires pour installer un serveur Exchange
Attention aux éléments annexes comme un antivirus ou pare-feu, ils peuvent
occasionner des problèmes lors de l’installation d’Exchange s’ils ne sont pas
compatibles.

16/09/2016
73
Introduction
•Comment installer Exchange avec assistance
graphique ?

16/09/2016
74

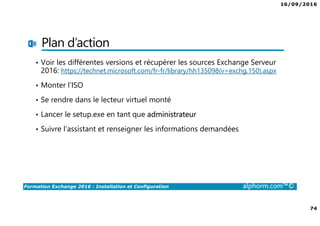

Plan d’action
• Voir les différentes versions et récupérer les sources Exchange Serveur
2016: https://technet.microsoft.com/fr-fr/library/hh135098(v=exchg.150).aspx
• Monter l’ISO
• Se rendre dans le lecteur virtuel monté
• Lancer le setup.exe en tant que administrateur
• Suivre l’assistant et renseigner les informations demandées

16/09/2016
75
•Comment installer Exchange en mode avec
assistant graphique

16/09/2016
76

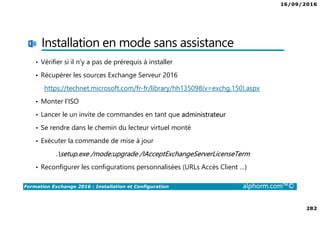

Installation en mode
sans assistance
Pierre NORMAND
Messagerie

16/09/2016
77

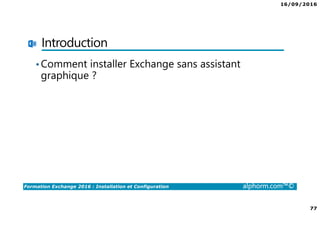

Introduction
•Comment installer Exchange sans assistant
graphique ?

16/09/2016
78
Plan d’action
• Voir les différentes versions et récupérer les sources Exchange Serveur
2016 : https://technet.microsoft.com/fr-fr/library/hh135098(v=exchg.150).aspx
• Monter l’ISO
• Lancer une invite de commandes en tant qu’administrateur
• Se rendre dans le chemin du lecteur virtuel monté
• Exécuter la commande d’installation
• Vérifier l’installation

16/09/2016
79

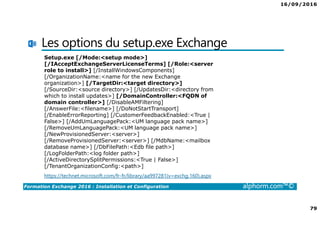

Les options du setup.exe Exchange
https://technet.microsoft.com/fr-fr/library/aa997281(v=exchg.160).aspx
Setup.exe [/Mode:<setup mode>]
[/IAcceptExchangeServerLicenseTerms] [/Role:<server
role to install>] [/InstallWindowsComponents]
[/OrganizationName:<name for the new Exchange
organization>] [/TargetDir:<target directory>]
[/SourceDir:<source directory>] [/UpdatesDir:<directory from
which to install updates>] [/DomainController:<FQDN of
domain controller>] [/DisableAMFiltering]
[/AnswerFile:<filename>] [/DoNotStartTransport]
[/EnableErrorReporting] [/CustomerFeedbackEnabled:<True |
False>] [/AddUmLanguagePack:<UM language pack name>]
[/RemoveUmLanguagePack:<UM language pack name>]
[/NewProvisionedServer:<server>]
[/RemoveProvisionedServer:<server>] [/MdbName:<mailbox
database name>] [/DbFilePath:<Edb file path>]
[/LogFolderPath:<log folder path>]
[/ActiveDirectorySplitPermissions:<True | False>]
[/TenantOrganizationConfig:<path>]

16/09/2016
80
•Comment installer Exchange en mode sans
assistant graphique

16/09/2016
81
Vérification
de l’installation
Pierre NORMAND
Messagerie

16/09/2016
82

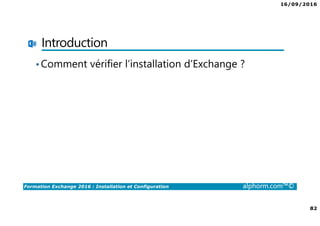

Introduction
•Comment vérifier l’installation d’Exchange ?

16/09/2016
83
Vérification de l’installation
• Lire le rapport du setup.exe en fin d’installation (en graphique ou en ligne de commandes)
• Lire les logs d’installation (par défaut en mode verbose)
<system drive>ExchangeSetupLogsExchangeSetup.log
• Contrôler les informations dans l’Observateur d’évènements
Exchange écrit principalement ses informations dans le journal Application
• Contrôler l’état des services démarrés (surtout ceux liés à Exchange)
• Contrôler les sites IIS
• Lancer la console powershell Exchange Management Shell
Exécuter et contrôler le retour de la commande : Get-ExchangeServer
• Redémarrer le serveur et recontrôler à nouveau (sauf les logs d’installation)

16/09/2016
84
• Vérifié que le serveur Exchange a été installé correctement
• Vérifié que le serveur Exchange est opérationnel et prêt à
être configuré

16/09/2016
85
Découverte des outils
Administration Exchange 2016
Pierre NORMAND
Messagerie

16/09/2016
86
Introduction
•Quels sont les outils d’administration à notre
disposition pour administrer notre organisation
Exchange ?

16/09/2016
87

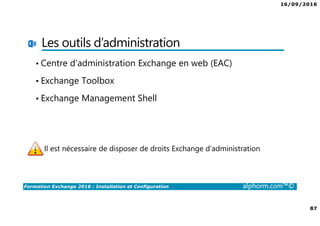

Les outils d’administration
• Centre d’administration Exchange en web (EAC)
• Exchange Toolbox
• Exchange Management Shell
Il est nécessaire de disposer de droits Exchange d’administration

16/09/2016
88

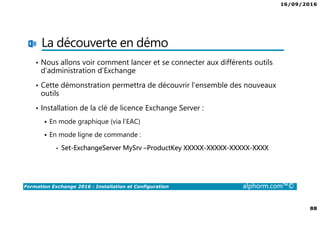

La découverte en démo
• Nous allons voir comment lancer et se connecter aux différents outils
d’administration d’Exchange
• Cette démonstration permettra de découvrir l’ensemble des nouveaux
outils
• Installation de la clé de licence Exchange Server :
En mode graphique (via l’EAC)
En mode ligne de commande :
• Set-ExchangeServer MySrv –ProductKey XXXXX-XXXXX-XXXXX-XXXX

16/09/2016
89

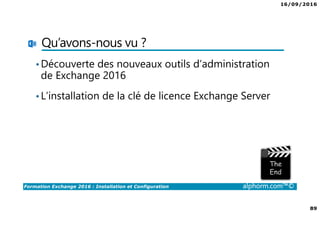

•Découverte des nouveaux outils d’administration
de Exchange 2016
•L’installation de la clé de licence Exchange Server

16/09/2016
90
Pierre NORMAND
Messagerie
Installation des outils
Administration Exchange 2016

16/09/2016
93
Les prérequis nécessaires
• Un Système d’exploitation sous :
Windows Server 2012 R2 Standard ou Datacenter
Windows Server 2012 Standard ou Datacenter
Édition 64 bits de Windows 10
Édition 64 bits de Windows 8.1
• .Net framework 4.5.2 (minimum)
• Outils d’administration IIS
• Utiliser un compte avec des droits pour installer des applications sur la machine
(administrateur local de la machine par exemple)
• Utiliser un compte et une machine jointe au domaine

16/09/2016
94
Les modes d’installation
• Installation en mode avec l’assistant graphique
• Installation en mode sans assistance

16/09/2016
95

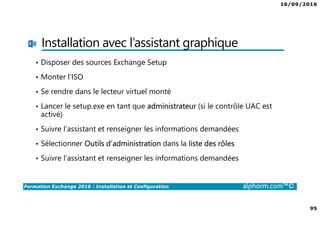

Installation avec l’assistant graphique
• Disposer des sources Exchange Setup
• Monter l’ISO
• Lancer le setup.exe en tant que administrateur (si le contrôle UAC est
activé)
• Sélectionner Outils d’administration dans la liste des rôles

16/09/2016
96
Installation sans assistance
• Disposer des sources Exchange Setup
• Monter l’ISO
• Lancer l’invite de commandes en tant que administrateur
• Exécuter la commande d’installation :
.setup.exe /Role:ManagementTools /IAcceptExchangeServerLicenseTerms

16/09/2016
97
•Découverte des nouveaux outils d’administration
de Exchange 2016

16/09/2016
98
Domaines acceptés et stratégies
d’adresse de messagerie
Configuration de la BL
Pierre NORMAND
Messagerie

16/09/2016
99
Introduction
• Comment configurer notre nom de domaine dans notre
organisation Exchange ?
• Comment attribuer automatiquement une adresse de
messagerie à nos utilisateurs ?

16/09/2016
100

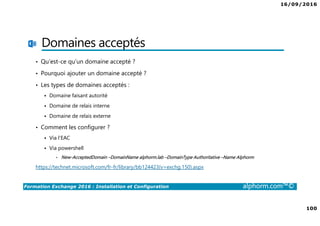

Domaines acceptés
• Qu’est-ce qu’un domaine accepté ?
• Pourquoi ajouter un domaine accepté ?
• Les types de domaines acceptés :
Domaine faisant autorité
Domaine de relais interne
Domaine de relais externe
• Comment les configurer ?
Via l’EAC
Via powershell
• New-AcceptedDomain –DomainName alphorm.lab –DomainType Authoritative –Name Alphorm

16/09/2016
101

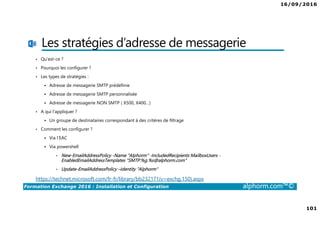

Les stratégies d’adresse de messagerie
• Qu’est-ce ?
• Pourquoi les configurer ?
• Les types de stratégies :
Adresse de messagerie SMTP prédéfinie
Adresse de messagerie SMTP personnalisée
Adresse de messagerie NON SMTP ( X500, X400…)
• A qui l’appliquer ?
Un groupe de destinataires correspondant à des critères de filtrage
• Comment les configurer ?
Via l’EAC
Via powershell
• New-EmailAddressPolicy -Name "Alphorm" -IncludedRecipients MailboxUsers -
EnabledEmailAddressTemplates "SMTP:%g.%s@alphorm.com"
• Update-EmailAddressPolicy –Identity "Alphorm"

16/09/2016
102

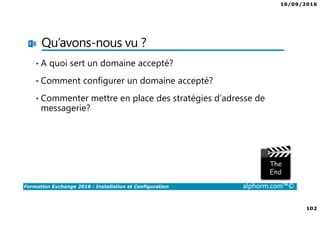

• A quoi sert un domaine accepté?
• Comment configurer un domaine accepté?
• Commenter mettre en place des stratégies d’adresse de
messagerie?

16/09/2016
103
Pierre NORMAND
Messagerie
Bases de données
de boîtes aux lettres

16/09/2016
104

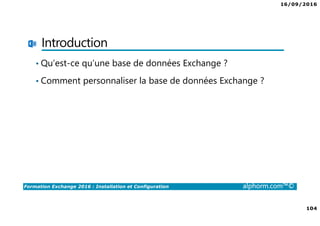

Introduction
• Qu’est-ce qu’une base de données Exchange ?
• Comment personnaliser la base de données Exchange ?

16/09/2016
105
Présentation

16/09/2016
106

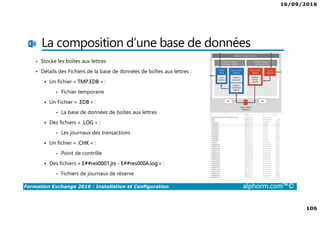

La composition d’une base de données
• Stocke les boîtes aux lettres
• Détails des Fichiers de la base de données de boîtes aux lettres :
Un fichier « TMP.EDB » :
• Fichier temporaire
Un Fichier « .EDB » :
• La base de données de boîtes aux lettres
Des fichiers « .LOG » :
• Les journaux des transactions
Un fichier « .CHK » :
• Point de contrôle
Des fichiers « E##res0001.jrs - E##res000A.log » :
• Fichiers de journaux de réserve

16/09/2016
107

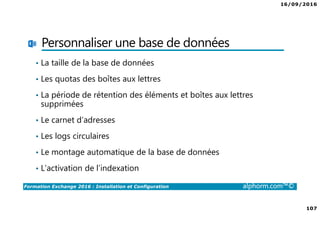

Personnaliser une base de données
• La taille de la base de données
• Les quotas des boîtes aux lettres
• La période de rétention des éléments et boîtes aux lettres
supprimées
• Le carnet d’adresses
• Les logs circulaires
• Le montage automatique de la base de données
• L’activation de l’indexation

16/09/2016
108
Comment l’administrer ?
• Via EAC
• Via PowerShell :
New-MailboxDatabase –Name "DB01" -EdbFilePath "D:ExchangeDatabasesDB1DB1.edb" –
LogFolderPath "D:ExchangeDatabasesDB1"
Set-MailboxDatabase
Get-MailboxDatabase
Dismount-Database
Mount-Database
Move-DatabasePath
New-Mailbox -PublicFolder -Name MasterHierarchy
Redémarrage du service Exchange Information Store
Nécessite un compte avec les droits adaptés

16/09/2016
109

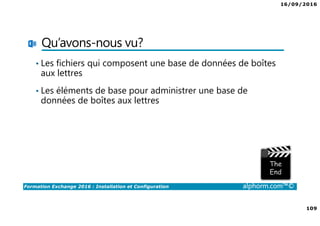

Qu’avons-nous vu?
• Les fichiers qui composent une base de données de boîtes
aux lettres
• Les éléments de base pour administrer une base de
données de boîtes aux lettres

16/09/2016
110
Pierre NORMAND
Messagerie
Les destinataires
de messagerie

16/09/2016
117
Introduction
•Que peut-on personnaliser sur une boîte aux lettres?
•Comment réaliser les différentes personnalisations
sur les boîtes aux lettres ?

16/09/2016
118
Qu’allons nous personnaliser ?
• Le quota d’une boîte aux lettres
• Désactiver l’antispam d’une boîte aux lettres
• Activer la super corbeille de récupération des éléments supprimés de toutes les boîtes aux
lettres
• Désactiver l’accès mobile ActiveSync d’un groupe de boîtes aux lettres
• Désactiver l’accès OWA mobile d’une boîte aux lettres
• Désactiver l’accès Web OWA d’une boîte aux lettres
• La taille maximale autorisée en envoi et réception d’un message pour une boîte aux lettres
• Le nombre maximal de destinataires autorisés pour un message envoyé à une une boîte aux
lettres
• Réinitialiser le mot de passe de toutes les boîtes aux lettres utilisateurs à la prochaine connexion
• Le déplacement d’une boîte aux lettres vers une autre base de données

16/09/2016
119

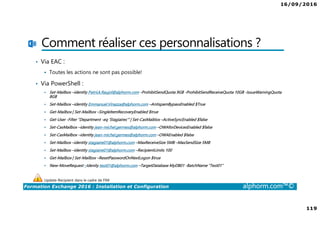

Comment réaliser ces personnalisations ?
• Via EAC :
Toutes les actions ne sont pas possible!
• Via PowerShell :
Set-Mailbox –identity Patrick.Raujol@alphorm.com -ProhibitSendQuota 9GB -ProhibitSendReceiveQuota 10GB -IssueWarningQuota
8GB
Set-Mailbox –identity Emmanuel.Vinazza@alphorm.com –AntispamBypassEnabled $True
Get-Mailbox | Set-Mailbox –SingleItemRecoveryEnabled $true
Get-User -Filter "Department -eq ‘Stagiaires'“ | Set-CasMaiblox –ActiveSyncEnabled $false
Set-CasMailbox –identity jean-michel.germes@alphorm.com –OWAforDevicesEnabled $false
Set-CasMailbox –identity jean-michel.germes@alphorm.com –OWAEnabled $false
Set-Mailbox –identity stagiaire01@alphorm.com –MaxReceiveSize 5MB –MaxSendSize 5MB
Set-Mailbox –identity stagiaire01@alphorm.com –RecipientLimits 100
Get-Mailbox | Set-Mailbox –ResetPasswordOnNextLogon $true
New-MoveRequest –Idenity test01@alphorm.com –TargetDatabase MyDB01 -BatchName “Test01”
Update-Recipient dans le cadre de FIM

16/09/2016
120

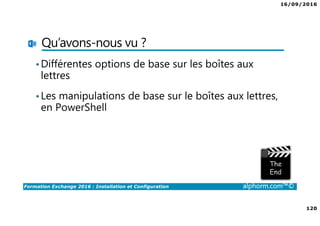

•Différentes options de base sur les boîtes aux
lettres
•Les manipulations de base sur le boîtes aux lettres,
en PowerShell

16/09/2016
121
Pierre NORMAND
Messagerie
Activer la boîte aux lettres
d’archivage

16/09/2016
122

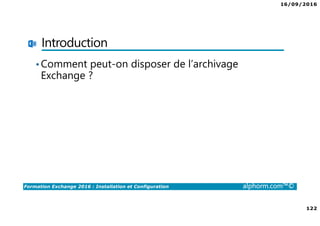

Introduction
•Comment peut-on disposer de l’archivage
Exchange ?

16/09/2016
123
Pourquoi une boîte d’archivage ?
• Etendre la boîte aux lettres
• Déplacer automatiquement les anciens messages vers la boîte
d’archivage
• Eviter l’utilisation des PST locaux
• Stocker et sauvegarder les données archivées côté serveur
• Elle se monte et est visible automatiquement dans Outlook
• Elle n’est disponible que en mode Outlook connecté

16/09/2016
124

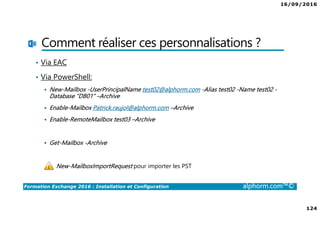

Comment réaliser ces personnalisations ?
• Via EAC
• Via PowerShell:
New-Mailbox -UserPrincipalName test02@alphorm.com -Alias test02 -Name test02 -
Database “DB01“ –Archive
Enable-Mailbox Patrick.raujol@alphorm.com –Archive
Enable-RemoteMailbox test03 –Archive
Get-Mailbox -Archive
New-MailboxImportRequest pour importer les PST

16/09/2016
125

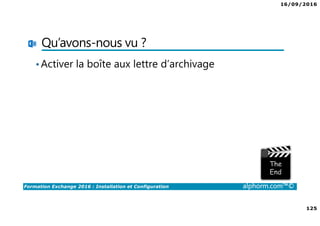

•Activer la boîte aux lettre d’archivage

16/09/2016
126
Pierre NORMAND
Messagerie
Délégations de boîtes aux lettres

16/09/2016
127

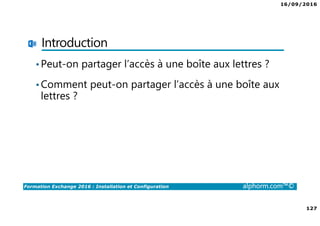

Introduction
•Peut-on partager l’accès à une boîte aux lettres ?
•Comment peut-on partager l’accès à une boîte aux
lettres ?

16/09/2016
128
Quel est le but ?
• Permettre à une (ou plusieurs) personne d’accéder aux messages de
votre boîte aux lettres :
Ajouter le droit FullAccess sur votre boîte pour cette personne déléguée
• Permettre à une (ou plusieurs) personne d’écrire en votre nom
Ajouter le droit SendOnBehalf sur votre boîte pour cette personne déléguée
• Permettre à une (ou plusieurs) personne d’écrire à votre place
Ajouter le droit SendAs sur votre boîte pour cette personne déléguée
• Définir le propriétaire d’une boîte de ressource
Ceci ne peut pas s’appliquer sur tous les objets de messagerie, voir le tableau du TechNet
https://technet.microsoft.com/en-us/library/jj919240(v=exchg.160).aspx

16/09/2016
132

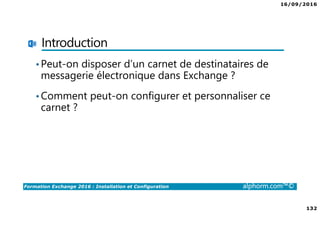

Introduction
•Peut-on disposer d’un carnet de destinataires de
messagerie électronique dans Exchange ?
•Comment peut-on configurer et personnaliser ce
carnet ?

16/09/2016
133
Présentation
• Elles regroupent des objets de messagerie de type destinataire, en fonction de
critères sur des attributs des comptes AD (requête LDAP)
• Elles permettent de structurer des utilisateurs, généralement elles sont utilisées
pour représenter virtuellement la structure de l’entreprise dans ses différents
services
• NE PAS CONFONDRE avec les groupes de distributions
• Elles sont liées à l’organisation Exchange, mais peuvent être segmentées
logiquement en plusieurs organisations et ne pas être visibles par une certaine
partie des utilisateurs
• Une organisation Exchange peut disposer de plusieurs listes d’adresses globales
(GAL), par exemple dans le cadre d’une mutualisation de l’organisation
Exchange, mais un utilisateur de messagerie ne peut se voir assigner qu’une
seule liste d’adresse globale

16/09/2016
134
Les listes d’adresses par défaut
• Dossiers publics
• La liste d’adresses globale (GAL)
• Tous les contacts
• Tous les groupes
• Tous les utilisateurs
• Toutes les salles

16/09/2016
135
Carnet d’adresses en mode hors connexion
• Son nom plus connu est OAB pour Offline Address Book
• Uniquement pour Outlook
• Téléchargé en local
• Celui par défaut dans Exchange contient la liste d’adresse globale
• Permet aux utilisateurs non connectés au serveur, d’effectuer des recherches dans la liste
d’adresse de l’OAB (par défaut la liste d’adresse globale)
• Il est généré par une boîte d’arbitration qui a l’attribut OABGen à $True, il peut y en avoir
plusieurs dans l’organisation (plusieurs OAB par exemple) :
Get-Mailbox -Arbitration | where {$_.PersistedCapabilities -like "*oab*"}
• Il est copié sur tous les serveurs Exchange d’accès client, récupéré à l’aide du
répertoire virtuel OAB via les services Web (IIS)

16/09/2016
136

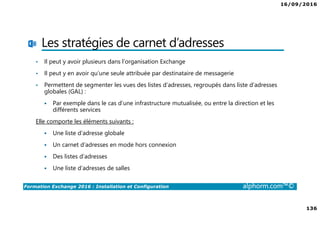

Les stratégies de carnet d’adresses
• Il peut y avoir plusieurs dans l’organisation Exchange
• Il peut y en avoir qu’une seule attribuée par destinataire de messagerie
• Permettent de segmenter les vues des listes d’adresses, regroupés dans liste d’adresses
globales (GAL) :
Par exemple dans le cas d’une infrastructure mutualisée, ou entre la direction et les
différents services
Elle comporte les éléments suivants :
Une liste d’adresse globale
Un carnet d’adresses en mode hors connexion
Des listes d’adresses
Une liste d’adresses de salles

16/09/2016
137

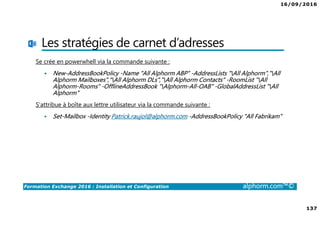

Les stratégies de carnet d’adresses
Se crée en powerwhell via la commande suivante :
New-AddressBookPolicy -Name "All Alphorm ABP" -AddressLists "All Alphorm","All
Alphorm Mailboxes","All Alphorm DLs","All Alphorm Contacts" -RoomList "All
Alphorm-Rooms" -OfflineAddressBook "Alphorm-All-OAB" -GlobalAddressList "All
Alphorm"
S’attribue à boîte aux lettre utilisateur via la commande suivante :
Set-Mailbox -Identity Patrick.raujol@alphorm.com -AddressBookPolicy "All Fabrikam"

16/09/2016
138
• La définition d’une liste d’adresses
• Leur utilité
• Les segmentations possibles
• La fonction du carnet d’adresses en mode hors connexion
• Comment créer et attribuer une stratégie de carnet
d’adresses

16/09/2016
139
Pierre NORMAND
Messagerie
Groupe de disponibilité
de base de données

16/09/2016
140

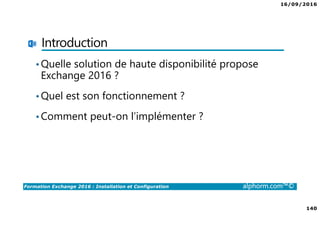

Introduction
•Quelle solution de haute disponibilité propose
Exchange 2016 ?
•Quel est son fonctionnement ?
•Comment peut-on l’implémenter ?

16/09/2016
141

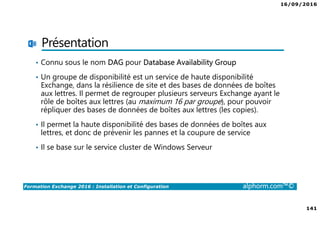

Présentation
• Connu sous le nom DAG pour Database Availability Group
• Un groupe de disponibilité est un service de haute disponibilité
Exchange, dans la résilience de site et des bases de données de boîtes
aux lettres. Il permet de regrouper plusieurs serveurs Exchange ayant le
rôle de boîtes aux lettres (au maximum 16 par groupe), pour pouvoir
répliquer des bases de données de boîtes aux lettres (les copies).
• Il permet la haute disponibilité des bases de données de boîtes aux
lettres, et donc de prévenir les pannes et la coupure de service
• Il se base sur le service cluster de Windows Serveur

16/09/2016
142
Présentation
• Il a besoin d’un serveur témoin avec un partage de fichiers pour
fonctionner, qui assure la cohérence, le départage et le temps de
réponse des clusters
• Il se base sur le composant Active Manager pour fonctionner, qui
comporte :
Le gestionnaire Active Manager Principal (PAM) : détermine quelles
copies de bases de données seront actives ou passives
Le gestionnaire Active Manager de Secours (SAM) : communique
l’état des bases de données aux autres membres du DAG et le
serveur témoin, établit la santé de chaque base de données

16/09/2016
143
Fonctionnement

16/09/2016
144
Informations
• Nécessite des autorisations Exchange
• Le nom d’un DAG doit être unique au sein de l’organisation Exchange (15
caractères)
• Une seule des copies de bases de données ne peut être active et montée en
même temps
• Il est conseillé que les serveurs Exchange d’un même DAG aient la même version
de Exchange Serveur (pour le moment la coexistence Exchange 2013 et
Exchange 2016 n’est pas supportée au sein d’un même DAG)
• Exchange 2016 n’oblige plus d’avoir une adresse IP pour le DAG (aucune
configuration d’enregistrements DNS n’est à prévoir)

16/09/2016

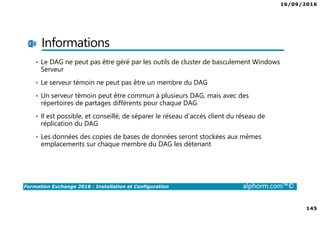

145
Informations
• Le DAG ne peut pas être géré par les outils de cluster de basculement Windows
Serveur
• Le serveur témoin ne peut pas être un membre du DAG
• Un serveur témoin peut être commun à plusieurs DAG, mais avec des
répertoires de partages différents pour chaque DAG
• Il est possible, et conseillé, de séparer le réseau d’accès client du réseau de
réplication du DAG
• Les données des copies de bases de données seront stockées aux mêmes
emplacements sur chaque membre du DAG les détenant

16/09/2016
146
Schéma

16/09/2016
147

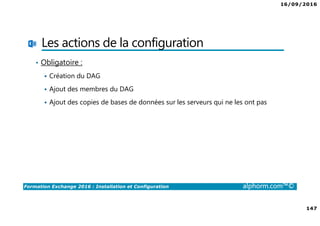

Les actions de la configuration
• Obligatoire :
Création du DAG
Ajout des membres du DAG
Ajout des copies de bases de données sur les serveurs qui ne les ont pas

16/09/2016
148
Les actions de la configuration
• Optionnel :
Préparation d’un serveur témoin avec le groupe « alphorm.labExchange
Trusted Subsystem » à ajouter en tant que membre du groupe
« Administrateurs » local si ce n’est pas un serveur exchange.
Configuration des préférences d’activation des copies de bases de données
Configuration des copies de bases de données avec un délai d’attente de la
troncation des fichiers de logs après l’écriture en base de données
Configuration des copies des bases de données avec un retard de relecture
Configuration du réseau de réplication

16/09/2016
149

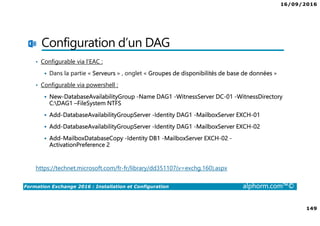

Configuration d’un DAG
• Configurable via l’EAC :
Dans la partie « Serveurs » , onglet « Groupes de disponibilités de base de données »
• Configurable via powershell :
New-DatabaseAvailabilityGroup -Name DAG1 -WitnessServer DC-01 -WitnessDirectory
C:DAG1 –FileSystem NTFS
Add-DatabaseAvailabilityGroupServer -Identity DAG1 -MailboxServer EXCH-01
Add-DatabaseAvailabilityGroupServer -Identity DAG1 -MailboxServer EXCH-02
Add-MailboxDatabaseCopy -Identity DB1 -MailboxServer EXCH-02 -
ActivationPreference 2
https://technet.microsoft.com/fr-fr/library/dd351107(v=exchg.160).aspx

16/09/2016
150

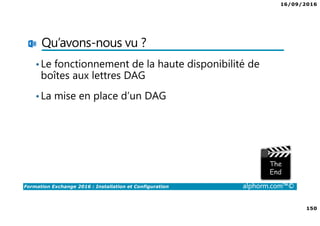

•Le fonctionnement de la haute disponibilité de
boîtes aux lettres DAG
•La mise en place d’un DAG

16/09/2016
151
Présentation
Configuration du client
Pierre NORMAND
Messagerie

16/09/2016
152
Introduction
•Qu’est-ce que la partie accès client ?
•Quels sont les différents accès possibles ?
•Que regroupe la partie accès client ?

16/09/2016
153

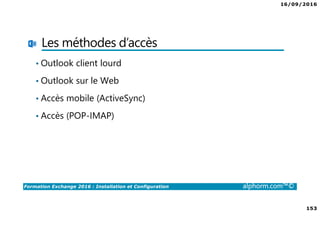

Les méthodes d’accès
• Outlook client lourd
• Outlook sur le Web
• Accès mobile (ActiveSync)
• Accès (POP-IMAP)

16/09/2016
154

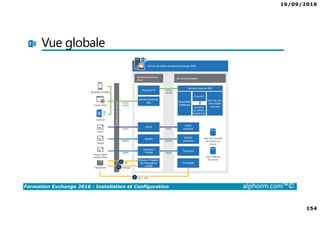

Vue globale

16/09/2016
157
Le service de disponibilité de calendrier
• Le service de disponibilité est utilisable pour les clients Outlook ou OWA
(assistant de planification). Il est déployé par défaut sur tous les serveurs et n’a
besoin d’aucune configuration. Il permet au client de réaliser les actions
suivantes :
Récupération des informations de disponibilité dans le calendrier des boîtes aux lettres
Affichage des heures de travail des boîtes aux lettres
Affichage des suggestions d'heures de réunion en proposant les taux de participation
des utilisateurs en fonction du créneau horaire choisi.
Dans le cadre d’une coexistence entre forêt AD ou mode Hybrid avec Office365, cela
nécessite une configuration particulière avec des droits et des flux réseaux

16/09/2016
158
Les Infos-Courrier
• L’Info-Courrier est une fonction Exchange permettant de fournir des
informations sur l'état de remise d'un email avant même que celui-ci ne soit
envoyé au destinataire.
• Deux types existent :
1. Des infos-courrier par défaut
2. Des infos-courrier personnalisées

16/09/2016
159
•Les bases de la partie accès client

16/09/2016
160
Pierre NORMAND
Messagerie
Les DNS pour Exchange

16/09/2016
161

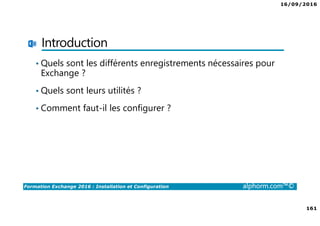

Introduction
• Quels sont les différents enregistrements nécessaires pour
Exchange ?
• Quels sont leurs utilités ?
• Comment faut-il les configurer ?

16/09/2016
162

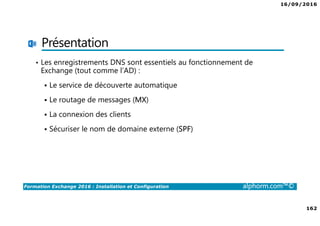

Présentation
• Les enregistrements DNS sont essentiels au fonctionnement de
Exchange (tout comme l’AD) :
Le service de découverte automatique
Le routage de messages (MX)
La connexion des clients
Sécuriser le nom de domaine externe (SPF)

16/09/2016
163
Les différents enregistrements internes
FQDN Type d’enregistrement Valeur
alphorm.lab MX mail.alphorm.lab
mail.alphorm.lab A 192.168.5.11
owa-interne.alphorm.lab CNAME mail.alphorm.lab
autodiscover.alphorm.lab A 192.168.5.11
_autodiscover._tcp.alphorm.lab SRV mail.alphorm.lab

16/09/2016
164
Les différents enregistrements externes
FQDN Type d’enregistrement Valeur
alphorm.com MX mail.alphorm.com
mail.alphorm.com A @IP public
owa-externe.alphorm.com CNAME mail.alphorm.com
autodiscover.alphorm.com A @IP public
_autodiscover._tcp.alphorm.com SRV mail.alphorm.com
D’autres enregistrement sont nécessaire pour Exchange Hybrid

16/09/2016
165

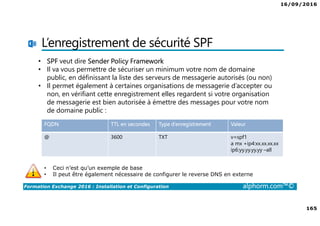

L’enregistrement de sécurité SPF
FQDN TTL en secondes Type d’enregistrement Valeur
@ 3600 TXT v=spf1
a mx +ip4:xx.xx.xx.xx
ip6:yy.yy.yy.yy –all
• Ceci n’est qu’un exemple de base
• Il peut être également nécessaire de configurer le reverse DNS en externe
• SPF veut dire Sender Policy Framework
• Il va vous permettre de sécuriser un minimum votre nom de domaine
public, en définissant la liste des serveurs de messagerie autorisés (ou non)
• Il permet également à certaines organisations de messagerie d’accepter ou
non, en vérifiant cette enregistrement elles regardent si votre organisation
de messagerie est bien autorisée à émettre des messages pour votre nom
de domaine public :

16/09/2016
166
Comment vérifier ?
• Nslookup
• MX Toolbox
• Microsoft Remote Connectivity Analyzer
• Outlook et Outlook sur le Web

16/09/2016
167

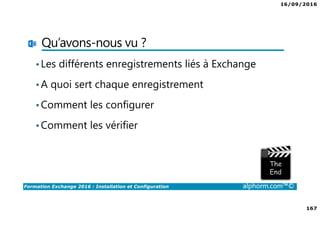

•Les différents enregistrements liés à Exchange
•A quoi sert chaque enregistrement
•Comment les configurer
•Comment les vérifier

16/09/2016
168
Pierre NORMAND
Messagerie
Configuration du
certificat Exchange

16/09/2016
169
Introduction
• Pourquoi Exchange utilise des certificats ?
• Quels sont les types de certificats nécessaires pour
Exchange ?
• Comment mettre en place un certificat pour Exchange ?

16/09/2016
170
Présentation
• Le certificat Exchange est nécessaire pour authentifier et
chiffrer les connexions clients
• Le certificat doit comporter le ou les noms DNS prévus et
configurés sur les serveurs
Peut avoir de sérieux impacts sur les connexions clients, faire attention en
production

16/09/2016
171
Les types de certificats Exchange
• Certificat auto-signé :
Dans le cadre d’un LAB par exemple
Nécessite une configuration sur tous les ordinateurs clients : être validé (autorisé) par
les clients pour ne pas avoir d’avertissement par les clients de messagerie ou les
navigateurs internet
• Certificat délivré par une autorité de certification PKI INTERNE :
Généralement utilisé par les entreprises
Généralement de type SAN pour embarquer des noms DNS alternatifs
Nécessite d’être validé (autorisé) par les clients afin de ne pas avoir d’avertissement par
les clients de messagerie ou les navigateurs internet
Nécessite une configuration sur les ordinateurs clients NON JOINTS AU DOMAINE
pour ne pas avoir d’avertissement

16/09/2016
172
Les types de certificats Exchange
• Certificat délivré par une autorité de certification PKI EXTERNE (publique reconnue) :
Payant
Généralement de type WILCARD, c’est un certificat avec un seul nom DNS pour payer
moins cher (*.nomdedomaine.com)
Aura l’avantage de ne pas émettre de message d’avertissement par les clients de
messagerie ou les navigateurs internet
Ne nécessite aucune configuration des clients

16/09/2016
173
Les services Exchange utilisant le certificat
• Le certificat Exchange est utilisé par les services suivants :
SMTP
IMAP
POP
IIS
UM
UM call router

16/09/2016
174
Les étapes de la configuration
• Création d’une demande de signature de certificat (CSR pour Certificate
Signing Request), depuis le serveur Exchange, par l’émission d’une clé
publique
• Signature et validation de la demande de certificat par l’autorité de
certification (interne ou externe), qui retourne un certificat d’identité
signé
• Importation dans Exchange du certificat signé
• Activation du certificat pour les services Exchange voulus
• (Redémarrage des services Exchange configurés)

16/09/2016
175
Les moyens de réalisation dans Exchange
• Via EAC
• Via Powershell :
New-ExchangeCertificate -GenerateRequest -RequestFile "EXCH-
01.alphorm.labC$AlphormWilcardCert.req" -FriendlyName "Alphorm.lab Wildcard Certificate" -
SubjectName "C=FR,CN=*.alphorm.com«
OU
New-ExchangeCertificate -GenerateRequest -RequestFile "EXCH-
01.alphorm.labC$AlphormSANCert.req" -FriendlyName "Alphorm.lab SAN Certificate" -
SubjectName "C=FR,CN=mail.alphorm.com" -DomainName "autodiscover.alphorm.lab,
autodiscover.alphorm.com,legacy.alphorm.lab,mail.alphorm.lab,mail.alphorm.com,owa-
interne.alphorm.lab,owa-externe.alphorm.com"
Import-ExchangeCertificate -FileName c:MySignedCert.p7b
Get-ExchangeCertificate -DomainName « mail.alphorm.com" | fl
Enable-ExchangeCertificate -Thumbprint XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX -Services
"POP,IMAP,SMTP,IIS"

16/09/2016
176
Qu’avons nous vu ?
•Le certificat Exchange est obligatoire pour sécuriser
les connexions clients ☺
•Les types de certificats et services
•Les étapes de la mise en place

16/09/2016
177
Pierre NORMAND
Messagerie
Le service de découverte
automatique

16/09/2016
182
La configuration
1. Enregistrements DNS :
Interne
Externe
2. Exchange (la partie accès client) :
Les URLs (en powershell ou via EAC)
Les types d’authentifications (en powershell ou via EAC)
3. Vérifier la configuration :
1. En interne via powershell avec la cmdlet Test-OutlookConnectivity
2. En externe via Microsoft Remote Connectivity Analyzer https://testconnectivity.microsoft.com/
4. Vérifier le fonctionnement :
1. Via un client en interne
2. Via un client en externe

16/09/2016
183
•L’autodiscover c’est génial ☺
•Son principe de fonctionnement
•Comment le configurer

16/09/2016
184
Pierre NORMAND
Messagerie
Configuration des URLs
d’accès clients

16/09/2016
185
Introduction
•Quels sont les différentes URLs d’accès client à
personnaliser ?
•Comment peut-on les configurer ?

16/09/2016
186
Que faut-il configurer ?
• Les différentes URLs de service qui sont obligatoires pour le bon fonctionnement des
accès clients
• Les dossiers virtuels : partie interne et externe
OWA
MAPI
AnyWhere
ActiveSync
EWS
OAB
ECP (d’administration EAC)
Autodiscover
Powershell

16/09/2016
187
Comment peut-on les configurer ?
• Via EAC :
Set-OWAVirtualDirectory -Identity "EXCH-01OWA (Default Web Site)" -InternalUrl https://owa-
interne.alphorm.lab/owa -ExternalUrl https://owa-externe.alphorm.com/owa -basicAuthentication $true -
FormsAuthentication $true –WindowsAuthentication $false
Set-MapiVirtualDirectory -Identity "EXCH-01mapi (Default Web Site)" -InternalUrl https://mail.alphorm.lab/mapi -
ExternalUrl https://mail.alphorm.com/mapi -IISAuthenticationMethods NTLM
Set-OutlookAnywhere -Identity "EXCH-01rpc (Default Web Site)" -SSLOffloading $false -InternalClientsRequireSsl
$true -ExternalClientsRequireSsl $true -IISAuthenticationMethods NTLM –InternalClientAuthenticationMethod NTLM
–ExternalClientAuthenticationMethod NTLM
Set-ActiveSyncVirtualDirectory -Identity "EXCH-01Microsoft-Server-ActiveSync (Default Web Site)" -InternalUrl
https://mail.alphorm.lab/Microsoft-Server-ActiveSync -ExternalUrl https://mail.alphorm.com/Microsoft-Server-
ActiveSync -basicAuthEnabled $true –WindowsAuthEnabled $true –CompressionEnabled $true –ClientCertAuth
ignore
Set-WebServicesVirtualDirectory -Identity "EXCH-01EWS (Default Web Site)" -ExternalUrl
https://mail.alphorm.com/EWS/exchange.asmx -BasicAuthentication $true -InternalUrl
https://mail.alphorm.lab/EWS/exchange.asmx -MRSProxyEnabled $false –WindowsAuthentication $true

16/09/2016
188
Comment peut-on les configurer ?
Set-OABVirtualDirectory -Identity "EXCH-01OAB (Default Web Site)" -InternalUrl https://mail.alphorm.lab/oab -
ExternalUrl https://mail.alphorm.com/oab -basicAuthentication $true –WindowsAuthentication $true –RequireSSL
$true
Set-ECPVirtualDirectory -Identity "EXCH-01ECP (Default Web Site)" -InternalUrl https://owa-interne.alphorm.lab/ecp
-basicAuthentication $true -FormsAuthentication $true –WindowsAuthentication $false –AdminEnabled $true
Set-ClientAccessService -Identity EXCH-01.alphorm.lab -AutoDiscoverServiceInternalUri
https://autodiscover.alphorm.lab/Autodiscover/Autodiscover.xml
Set-PowerShellVirtualDirectory -Identity "EXCH-01PowerShell (Default Web Site)" -InternalUrl
https://mail.alphorm.lab/powershell -basicAuthentication $false –WindowsAuthentication $true
• Exécuter un la commande : IISReset

16/09/2016
189
•La configuration de nos URLs d’accès client
(renseignées dans le certificat exchange)

16/09/2016
190
Pierre NORMAND
Messagerie
Validation du fonctionnement
du client Outlook 2016

16/09/2016
191
Introduction
• Notre configuration est-elle bien faite, ou avons-nous
oublié des éléments ?
• Notre client de messagerie favori peut-il se configurer
automatiquement ?
• Peut-il également se connecter et ouvrir une boîte aux
lettres ?
• Peut-il accéder aux ressources ?

16/09/2016
192
Plan d’action
• Vérification du certificat racine déployé dans la ruche de
certificat du client
• Configuration du profil Outlook 2016 via le service de
découverte automatique et ses différentes options
• Vérification

16/09/2016
193
•Notre configuration fonctionne ☺

16/09/2016
194
Les principes du
routage de messages
Pierre NORMAND
Messagerie
Configuration du routage

16/09/2016
195
Introduction
•Comment fonctionne la distribution des messages
depuis et vers l’extérieur ?
•Comment cela fonctionne-t-il en interne et sur
notre serveur Exchange ?

16/09/2016
196
Les bases du routage
• Le routage Exchange est basé principalement sur :
Le protocole SMTP
DNS
L’AD
Les services Exchange

16/09/2016
197
Le service de transport des messages
• Le service de transport de messages est composé de trois parties regroupées dans le rôle
de boîte aux lettres :
Le service de Transport Frontal (et Transport Edge) :
• Effectue la transmission par proxy
Le service de Transport (Hub) :
• Achemine les messages entre le service de Transport Frontal et le service de
transport de boîte aux lettres
Le service de Transport de boîte aux lettres :
• Le dépôt du transport de boîte aux lettres (mise en file d’attente)
• La remise du transport de boîte aux lettres (remise des messages dans la base de
données via le catégoriseur)
• Gère la communication RPC avec la base de données

16/09/2016
198
Schéma général du routage des messages

16/09/2016
199
Les composants du transport des messages
Réception SMTP :
• Basée sur les services de transport frontal, transport Hub et transport de boîte aux lettres
Envoi SMTP :
• Basé sur le service de transport frontal et le service de transport Hub
Les répertoires de collecte et de relecture :
• Le répertoire de collecte permet au service de transport Hub de traiter et remettre un fichier texte formaté correctement
La file d'attente de soumission :
• Stocke tous les messages sur un disque dans l’attente que le catégoriseur les traite avant de les remettre
Le catégoriseur :
• Classe les messages par catégorie
La file d'attente de remise :
• Contient les messages que le serveur n'a pas remis
Le pilote de banque d'informations :
• Récupère des messages dans la boîte d'envoi de l'expéditeur, puis les envoie au composant sélecteur Hub.

16/09/2016
200
Schéma du routage des messages interne

16/09/2016
201
•Les bases du fonctionnement du routage de
message avec Exchange

16/09/2016
202
Pierre NORMAND
Messagerie
Les connecteurs

16/09/2016
203
Introduction
• Quels sont les éléments qui permettent d’interconnecter et
de distribuer les messages entre les différents serveurs de
messagerie (interne ou externe) ?
• Quelle est la relation entre le routage des messages et ces
éléments ?
• Comment les vérifier et les configurer ?

16/09/2016
204
Présentation
• Ils sont les points d’entrées et de sorties des flux des messages
• Ils permettent l’envoi et la réception des messages (en interne ou en
externe)
• Il en existe 2 types :
1. Les connecteurs de réception
2. Les connecteurs d’envoi
• Ils sont basés sur le protocole SMTP et des droits AD

16/09/2016
205
Connecteurs de Réception
• Il y en a 5 par défaut (3 pour la partie frontale et 2 pour la partie dorsale) :
1. « EXCH-01 par défaut » : Accepte des connexions des serveurs de boîtes aux lettres
exécutant le service de transport et de serveurs EDGE.
2. « EXCH-01 proxy client » : Accepte les connexions provenant de serveurs frontaux. En règle
générale, les messages sont envoyés à un serveur frontal via SMTP.
3. « EXCH-01 frontal par défaut » : Accepte les connexions provenant d’expéditeurs SMTP via
le port 25. C’est le point d’entrée habituel des messages à destination de votre
organisation.
4. « EXCH-01 frontal proxy sortant » : Accepte les messages provenant d’un connecteur
d’envoi sur un serveur principal, le proxy frontal étant activé.
5. « EXCH-01 frontal client » : Accepte les connexions sécurisées lorsque le protocole TLS
(Transport Layer Security) est appliqué.
• La portée est au niveau d’un seul serveur
• Ils écoutent les connexions entrantes

16/09/2016
206
Les types de connecteurs de réception
• Le type de connecteur de réception détermine les groupes d’autorisations par défaut attribués au connecteur
ainsi que les mécanismes d’authentification disponibles :
Client :
• Généralement pour les connexions clients qui n’utilisent pas Microsoft Office Outlook (scripts ou
applications). Il peut utiliser l’authentification TLS
Personnalisé :
• Habituellement utilisé dans le cadre d’inter-forêts ou si votre organisation reçoit des messages
provenant d’un agent de transfert de messages SMTP
Interne :
• Utilisé pour les communications entre les serveurs qui exécutent le service de transport ou entre des
serveurs de boîtes aux lettres qui exécutent le service de transport et des agents de transfert tiers
Internet :
• Utilisé pour recevoir des messages SMTP d’Internet (avec le droit anonyme)
Partenaire :
• Utilisé pour des communications sécurisées avec un partenaire

16/09/2016
207
Schéma du routage de messages interne

16/09/2016
208
Connecteurs d’envoi
• Il n’y en a pas de configuré par défaut
• La portée est au niveau de l’organisation
• Plusieurs serveurs peuvent être source d’envoi pour un seul connecteur,
ce qui permet de faire de la haute disponibilité
• Se basent sur des enregistrements MX ou des hôtes de destinations
(SMTP relais)

16/09/2016
209
Les types de connecteurs d’envoi
• Le type de connecteur d’envoi détermine les groupes d’autorisations par défaut attribués
au connecteur ainsi que les mécanismes d’authentification disponibles :
Personnalisé :
• Utilisé pour envoyer des messages SMTP pour des usages spécifiques
Interne :
• Utilisé pour envoyer des messages SMTP vers l’interne
Internet :
• Utilisé pour envoyer des messages SMTP vers Internet
Partenaire :
• Utilisé pour des communications sécurisées avec un partenaire

16/09/2016
210
•Les connecteurs de réception pour la réception des
messages
•Les connecteurs d’envoi pour l’envoi des messages

16/09/2016
211
Pierre NORMAND
Messagerie
Les rapports de remise
pour administrateurs

16/09/2016
212
Introduction
•Quel est le moyen de vérifier l’envoi ou la réception
d’un message ?
•Comment peut-on voir son acheminement ?

16/09/2016
213
Présentation
• Permet le suivi des messages
• Ils permettent d’effectuer des recherches dans les logs de transport
• Ils sont indispensables pour un support technique
• Uniquement les informations de transit sont disponibles et pas le contenu des
messages
• Ils sont basés sur des critères de recherche, par exemple :
L’adresse de messagerie de l’émetteur
L’adresse de messagerie du destinataire
Une date et heure pour une recherche à partir d’un moment précis
Une date et heure pour une recherche jusqu’à un moment précis
Un sujet de message
…

16/09/2016
214
Comment effectuer cette recherché ?
• Via l’EAC
• Via powershell:
Get-MessageTrackingLog -resultSize Unlimited -
sender:"patrick.raujol@alphorm.com" -recipient:
"emmanuel.vinazza@alphorm.com" –MessageSubject "Exchange2016"
Get-TransportService | Get-MessageTrackingLog -resultSize Unlimited -
sender:"patrick.raujol@alphorm.com" -recipient:
"emmanuel.vinazza@alphorm.com" -Start "08/01/2016 12:01:00 PM" -End
"12/31/2016 11:59:00 PM" | Select-Object TimeStamp, EventId, Source,
Sender, clientIP, ServerIP, ClientHostName, ServerHostName, SourceContext,
ConnectorID, InternalMessageID, MessageID, {$_.Recipients},
MessageSubject, Directionality, returnpath, messageinfo, totalbytes | Export-
Csv -Delimiter “;” -Notype C:MyTracking.csv

16/09/2016
215
•La puissance de l’outil de recherche de suivi des
messages pour vérifier qu’un collègue a bien reçu
notre message pour le barbecue ☺

16/09/2016
216
Balises et Stratégies
de rétention
Pierre NORMAND
Messagerie
La gestion de la conformité

16/09/2016
220
Comment ca marche ?
1. Création de balises de rétention
2. Création de stratégies de rétention
3. Association des balises de rétention aux stratégies de rétention
4. Application des stratégies de rétention (aux boîtes aux lettres)
5. Traitement des boîtes aux lettres par l’Assistant dossier géré
6. Traitement des boîtes aux lettres

16/09/2016
221
•Comment appliquer des règles automatiques de
gestion des messages dans les dossiers

16/09/2016
222
Pierre NORMAND
Messagerie
Les règles de transport

16/09/2016
223
Introduction
•Qu’est-ce que les règles de transport ?
•Comment peut-on en mettre en place ?

16/09/2016
224
Présentation
• Connues également sous le nom de règles de flux de messagerie
• Semblables aux règles du client Outlook mais
Elles s’appliquent à toute l’organisation Exchange
Elles sont consommatrices de ressources
Elles permettent d’enregistrer les échanges de messages (le contenu)
Elles recherchent des messages qui correspondent à certains critères et effectuent une
action voulue (on peut presque tout faire)
Elles agissent pendant le transport du message, avant la remise dans les boîte aux
lettres
• https://technet.microsoft.com/fr-fr/library/dd638183(v=exchg.160).aspx

16/09/2016
225
Réaliser une règle de transport ?
• Via EAC :
Dans la partie « Flux de messagerie » , « règles »
Il existe des règles prédéfinies et des règles manuelles
New-TransportRule -Name “Blocage de messages des stagiaires" -
SenderADAttributeContainsWords “DisplayName:stagiaire“ –SentToScope
“NotInOrganization” -RejectMessageEnhancedStatusCode "5.7.1" -
RejectMessageReasonText "Email messages sent outside Alphorm is not
authorized.“

16/09/2016
226
•Comment contrôler finement le flux de mails qui
transite

16/09/2016
227
Pierre NORMAND
Messagerie
Les règles
de journalisation

16/09/2016
228
Introduction
•Qu’est-ce que les règles de journalisation ?
•Comment fonctionnent-elles ?
•Comment peut-on les mettre en place ?

16/09/2016
229
Présentation
• Elles existent depuis Exchange 2007
• Elles permettent d’enregistrer les échanges de messages (le
contenu)
• Conçu plutôt pour respecter le cadre légal (ou
éventuellement diagnostiquer)
• Elles sont basées sur des règles de transport

16/09/2016
230
Le fonctionnement
• Elles sont applicables à un ou plusieurs destinataires :
Boîte aux lettres Exchange
Groupe de distribution
Utilisateur de messagerie
Contact
• Elles s’appliquent à un périmètre (dit étendue) :
Messages internes uniquement (scope internal)
Messages externes uniquement (scope external)
Tous les messages (scope global)
• Le résultat d’une règle est envoyé à un destinataire de messagerie

16/09/2016
231
Comment réaliser une règle ?
• Via EAC
New-JournalRule -Name “Compta" -JournalEmailAddress “journal" -
Scope External -Recipient comptable@alphorm.com -Enabled $true

16/09/2016
232
•Les règles de journalisation

16/09/2016
233
Pierre NORMAND
Messagerie
La prévention des
pertes de données

16/09/2016
234
Introduction
•Quelle solution Exchange embarque-t-il pour
prévenir de la perte des données confidentielles ?
•Comment fonctionnent-elle ?
•Comment peut-on la mettre en place ?

16/09/2016
235
Présentation
• Ce sont des règles de conformité pour prévenir la divulgation des données sensibles
• Connues sous l’abréviation DLP (Data Lost Prévention)
• Elles sont basées sur des règles de transport
• Elles analysent les messages
• Elles réagissent en fonction de critères (mots clés, correspondance de dictionnaire,
évaluation d’expressions…)
• Elles informent les utilisateurs avant l’envoi de messages (semblables aux infos-
courrier)
• Depuis Exchange 2013 SP1, elles sont également affichées via OWA et OWA Mobile
• Depuis Exchange 2013 SP1, elles intègrent la création d’empreinte numérique de
document (pour les formulaires standard)

16/09/2016
236
Comment réaliser une règle?
• Via EAC :
Dans la partie « Gestion de la conformité » , « Prévention des pertes de données »
Il existe des règles prédéfinies et des règles manuelles
Get-ClassificationRuleCollection ; New-ClassificationRuleCollection ; Remove-
ClassificationRuleCollection ; Set-ClassificationRuleCollection
Get-DataClassification ; New-DataClassification ; Remove-DataClassification ; Set-DataClassification
Get-DlpPolicy ; New-DlpPolicy ; Remove-DlpPolicy ; Set-DlpPolicy
Export-DlpPolicyCollection ; Import-DlpPolicyCollection
Get-DlpPolicyTemplate ; Import-DlpPolicyTemplate ; Remove-DlpPolicyTemplate
New-Fingerprint
Get-PolicyTipConfig ; New-PolicyTipConfig ; Remove-PolicyTipConfig ; Set-PolicyTipConfig

16/09/2016
237
•Les règles pour prévenir de la perte des données
sensibles
•La mise en œuvre via l’interface graphique

16/09/2016
238
Pierre NORMAND
Messagerie
L’audit

16/09/2016
239
Introduction
•Qu’est-ce que l’audit Exchange ?
•Quelles sont ses différentes parties ?
•Dans quel but ?

16/09/2016
240
Présentation
• L’audit dans Exchange existe depuis Exchange 2010
• L’audit est une fonction de génération de rapports
• On le retrouve sous deux formes :
1. Les journaux d’audit des administrateurs
• Permet d’enregistrer et rechercher les différentes cmdlets Exchange lancées
sur toute l’organisation Exchange, basés sur les droits AD (RBAC)
• La configuration s’applique au niveau de l’organisation
2. Les journaux d’audit des boîtes aux lettres
• Permet d’enregistrer et rechercher les différents accès aux lettres boîte aux
lettres, basés sur les droits AD
• La configuration s’applique au niveau d’une boîte aux lettres

16/09/2016
241
Les journaux d’audit administrateurs
• Administration via powershell :
Vérification de l’activation par défaut :
• Get-AdminAuditLogConfig | FL AdminAuditLogEnabled
Activation :
• Set-AdminAuditLogConfig -AdminAuditLogEnabled $True
• Consultation des journaux via l’EAC :
Dans la partie « Gestion de la conformité » , « audit », puis sélectionnez « Exécuter le
rapport du journal d’audit de l’administrateur »
• Consultation des journaux via Powershell :
Search-AdminAuditLog : affichera le résultat dans la console powershell
New-SearchAdminAuditLog : enverra le résultat sous forme XML dans une boîte aux
lettre spécifiée

16/09/2016
242
Les journaux d’audit de boîtes aux lettres
• Il faut tout d’abord l’activer sur les boîtes aux lettres à surveiller, uniquement en
powershell :
Set-Mailbox -Identity “journal@alphorm.com" -AuditEnabled $true
• Par défaut seul les enregistrements ci-dessous sont journalisés :
Les actions des administrateurs
Les actions des délégués
Les actions des propriétaires spécifiées
• Pour activer plus d’enregistrement comme la suppressions de message, la copie de
messages… il est possible de lancer ce type de commande :
Set-Mailbox -Identity “journal@alphorm.com" -AuditDelegate
SendAs,SendOnBehalf,Move,SoftDelete,HardDelete –AuditAdmin
MessageBind,FolderBind,copy,move –AuditOwner HardDelete -AuditEnabled $true

16/09/2016
243
Les journaux d’audit de boîtes aux lettres
• Consultation des journaux via l’EAC :
Dans la partie « Gestion de la conformité » , « audit », puis « Exécuter un rapport
d’accès aux boîtes aux lettres par des non-propriétaires »
• Consultation des journaux via Powershell :
Search-MailboxAuditLog : effectuera une recherche synchrone dans les entrées du
journal d’une seule boîte aux lettres, et affichera le résultat dans la console powershell
New-MailboxAuditLogSearch : effectuera une recherche asynchrone dans les entrées
du journal d’une ou plusieurs boîtes aux lettres enverra le résultat sous forme XML
dans une boîte aux lettres spécifiée

16/09/2016
244
• A quoi servent les audits
• Effectuer une recherche dans les journaux d’audit
d’administrateurs
• Effectuer une recherche dans les journaux d’audit des boîtes
aux lettres

16/09/2016
245
Pierre NORMAND
Messagerie
La découverte électronique
et le blocage sur place

16/09/2016
246
Introduction
•Qu’est-ce que c’est ?
•Qu’est-ce que ça regroupe ?

16/09/2016
247
Présentation
• Ces services Exchange permettent d’aider les administrateurs à maintenir la
sécurité et à respecter la législation en cas de litige, en prévenant la suppression
définitive d’éléments de messagerie
• Le blocage sur place d’une boîte aux lettres (InPlace Hold eDiscovery) :
C’est une recherche qui s’applique au niveau d’une boîte aux lettres
Permet d’effectuer une recherche d’éléments dans les boîtes aux lettres (utilisateurs ou
dossiers publics)
Permet de rechercher les éléments supprimés, les versions originales d’éléments modifiés
Par défaut nécessite d’être membre du groupe de sécurité RBAC « Gestion de la
l’organisation » et « Gestion de la détection »
Permet de conserver l’état du contenu d’une boîte aux lettres ou dossiers publics (et son
archive), en conservant le contenu, les éléments supprimés, les versions originales des
éléments modifiés

16/09/2016
248
Présentation
• La conservation d’une boîte aux lettres (Litigation-Hold) :
La configuration s’applique au niveau d’une boîte aux lettres
Par défaut nécessite d’être membre du groupe de sécurité RBAC « Gestion de la
l’organisation »
Nécessite 60 minutes avant de prendre effet
Permet de conserver l’état du contenu d’une boîte aux lettres ou dossiers publics (et son
archive), en conservant le contenu, les éléments supprimés, les versions originales des
éléments modifiés
• Le blocage de rétention (Retention-Hold) :
Permet de suspendre le traitement des stratégies (stratégies de rétention) d’une boîte aux
lettres, principalement utilisé dans le cas d’un utilisateur absent momentanément
Par défaut nécessite d’être membre du groupe de sécurité RBAC « Gestion des
Enregistrements »

16/09/2016
249
In-Place Hold eDiscovery
• Via l’EAC :
Dans la partie « Gestion de la conformité » , « Découverte électronique et conservation
inaltérables », puis sélectionnez « Nouveau+ »
Activation:
• New-MailboxSearch “Blocage sur place stagiaire" -SourceMailboxes
“stagiaire01@alphorm.com" -InPlaceHoldEnabled $true
Désactivation:
• Set-MailboxSearch “Blocage sur place stagiaire” -InPlaceHoldEnabled $false
Suppression:
• Remove-MailboxSearch Blocage sur place stagiaire”

16/09/2016
250
Litigation-Hold
• Via l’EAC :
Dans la partie « Destinataires » , « boîtes aux lettres », puis sélectionnez la boîte aux
lettre à configurer, « modifier », « fonctionnalités de boîte aux lettres », puis « activer »
sur « conservation pour litige »
Activation:
• Set-Mailbox stagiaire01@alphorm.com -LitigationHoldEnabled $true -
LitigationHoldDuration 2555
Désactivation:
• Set-Mailbox stagiaire01@alphorm.com -LitigationHoldEnabled $false
https://technet.microsoft.com/fr-fr/library/dn743673(v=exchg.160).aspx

16/09/2016
251
Retention-Hold
• Uniquement via Powershell :
Activation :
• Set-Mailbox stagiaire01@alphorm.com -RetentionHoldEnabled $true
Désactivation :
• Set-Mailbox stagiaire01@alphorm.com -RetentionHoldEnabled $false
Vérification :
• Get-Mailbox stagiaire01@alphorm.com | Select RetentionHoldEnabled

16/09/2016
252
•Ce qu’est le blocage sur place
•Les différentes utilisations possibles

16/09/2016
253
Antispam et antimalware
La sécurité dans Exchange 2016
Pierre NORMAND
Messagerie

16/09/2016
262
Introduction
•Qu’est-ce qu’une autorisation RBAC ?
•A qui s’applique-t-elle ?
•Comment la mettre en place ?

16/09/2016
263
Présentation
• RBAC veut dire Role Based Access Control
• Les autorisations RBAC sont des droits AD pour Exchange
• Elles sont des modèles d’autorisations sur Exchange, pour déléguer un périmètre
• Elles s’appliquent à deux populations:
1. Pour les administrateurs
2. Pour les utilisateurs

16/09/2016
264
Présentation
• Ces autorisations sont appliquées sur des groupes, on retrouve deux types de groupe:
1. Les groupes de rôles intégrés :
• Ce sont des groupes par défaut dans Exchange, qui sont créés dans le domaine
racine de l’organisation
• Chacun est préconfiguré avec certains rôles Exchange
2. Les groupes de rôles de gestion :
• Ce sont des groupes universels de sécurité, personnalisables où l’on applique des
rôles Exchange
• Ils ont une portée, dite « étendue » de type :
- Normale
- Exclusive

16/09/2016
265
Le principe de fonctionnement
Autorisations
RBAC
Qui
OùQuoi

16/09/2016
266
Le principe de fonctionnement

16/09/2016
267
Configuration
• Via l’EAC :
Dans la partie « Autorisations »
New-ManagementRole “Project" –Parent "Address Lists"
New-RoleGroup -Name “Project Exchange 2016" -Roles "Project" -Members
guillaume@alphorm.lab
New-ManagementRoleAssignment –Role "Edge Subscriptions" -
SecurityGroup "Project Exchange 2016"

16/09/2016
268
Configuration
• Via l’EAC :
Dans la partie « Autorisations »
New-RoleGroup -Name “Limitation des destinataires" -Roles "Mail
Recipients", "Mail Enabled Public Folders" -Members
patrick.raujol@alphorm.com, emmanuel.vinazza@alphorm.com
New-ManagementRoleAssignment -Role "Distribution Groups" -
SecurityGroup " Limitation des destinataires "

16/09/2016
269
•Quel est l’utilité des droits RBAC
•Quel est leur fonctionnement
•On sait les configurer
•Les droits RBAC sont puissants et utiles ☺

16/09/2016
270
Pierre NORMAND
Messagerie
Politiques d’accès mobile

16/09/2016
271
Introduction
•Quels sont les moyens de sécuriser les accès
mobiles ?
•Comment peut-on les configurer ?

16/09/2016
272
Présentation
• Elle peut s’appliquer sous plusieurs formes :
1. Activation ou désactivation de ActiveSync sur les boîtes aux lettres
• Traité dans la partie « configuration accès mobiles » de la formation
2. Règles d’accès aux périphériques mobiles et quarantaine
• Permettent d’appliquer un comportement en fonction du type de mobile:
- Accepter
- Refuser
- Mettre en quarantaine pour approbation

16/09/2016
273
Présentation
3. Stratégies de boîte aux lettre de périphérique mobiles
• Permettent de gérer différentes exigences pour autoriser l’accès mobiles:
- Un mot de passe et sa complexité
- Le chiffrement du mobile
- La réinitialisation du mobile en cas d’échec
- Autoriser ou non des fonctionnalités ou service du téléphone (Bluetooth,
partage de connexion….)

16/09/2016
274
Règles d’accès mobiles et quarantaine
Dans la partie « Mobile » , onglet « Accès au périphérique mobile », partie « Règles d’accès aux
périphériques », puis « Nouveau+ »
New-ActiveSyncDeviceAccessRule -Characteristic DeviceOS -QueryString "iOS 6.1 10B145" -
AccessLevel Block
New-ActiveSyncDeviceAccessRule -Characteristic UserAgent -QueryString
NokiaE521/2.00()MailforExchange -AccessLevel Allow
https://technet.microsoft.com/en-us/library/dd876923(v=exchg.160).aspx

16/09/2016
275
Stratégies d’accès mobiles
Dans la partie « Mobile » , onglet « Accès au périphérique mobile », partie « Stratégies de boîte aux
lettres de périphérique mobile », puis « Nouveau+ »
New-MobileDeviceMailboxPolicy -Name "Stratégie des Commerciaux" -PasswordEnabled $true -
AlphanumericPasswordRequired $true -PasswordRecoveryEnabled $true -IsDefault $false -
AttachmentsEnabled $false -AllowStorageCard $true -PasswordHistory 10
New-MobileDeviceMailboxPolicy –Name "Stratégie direction" -AllowBluetooth Allow -
AllowBrowser $true -AllowCamera $true -AllowPOPIMAPEmail $false -PasswordEnabled $true -
AlphanumericPasswordRequired $true -PasswordRecoveryEnabled $true -MaxEmailAgeFilter
TwoWeeks -AllowWiFi $true -AllowStorageCard $true
https://technet.microsoft.com/en-us/library/jj218612(v=exchg.160).aspx

16/09/2016
276
•La sécurisation des accès mobiles

16/09/2016
277
Pierre NORMAND
Messagerie
Mettre à jour Exchange

16/09/2016
278
Introduction
•Que comportent les mises à jour Exchange ?
•Quels sont les bonnes pratiques les concernant ?
•Comment peut les déployer ?

16/09/2016
279
Présentation
• L’installation d’un Cumulative Update Exchange permet de :
Corriger des bugs ou des failles de sécurité
Apporter des évolutions
Rester éligible au support de Microsoft
• Depuis Exchange 2013, les sources d’un cumulative update sont en fait
les sources complètes de Exchange (plus de kb comme en Exchange
2007 et Exchange 2010)

16/09/2016
280
Bonnes pratiques
• Lire les correctifs apportés par cette mise à jour
• Lire les prérequis nécessaire par cette mise à jour (extension de schéma, domaine…)
• Rechercher les éventuels bugs connus après le passage de cette mise à jour
• Effectuer des tests dans un environnement de validation avant le déploiement en production
• Valider une sauvegarde de l’Active Directory
• Valider une sauvegarde du serveur Exchange
• Mettre le serveur en maintenance
• Effectuer la mise à jour hors des horaires de travail, et redémarrer le serveur en fin d’installation
• Valider l’installation et le fonctionnement du serveur avant de le remettre en production
Nécessite le droit Administrateur de l’organisation
Installer les mises à jour dans cette ordre :
Serveurs avec le rôles
de boites aux lettres
Serveurs avec le rôle
EDGE

16/09/2016
281
Installation en mode avec assistant graphique
• Récupérer les sources Exchange Serveur 2016
https://technet.microsoft.com/fr-fr/library/hh135098(v=exchg.150).aspx
• Monter l’ISO
• Lancer le setup.exe en tant que administrateur

16/09/2016
282
Installation en mode sans assistance
• Vérifier si il n’y a pas de prérequis à installer
• Récupérer les sources Exchange Serveur 2016
https://technet.microsoft.com/fr-fr/library/hh135098(v=exchg.150).aspx
• Monter l’ISO
• Lancer le un invite de commandes en tant que administrateur
• Exécuter la commande de mise à jour
.setup.exe /mode:upgrade /IAcceptExchangeServerLicenseTerm
• Reconfigurer les configurations personnalisées (URLs Accès Client …)

16/09/2016
283
•Mettre à jour son serveur Exchange 2016

16/09/2016
284
Conclusion
Pour finir
Pierre NORMAND
Messagerie

16/09/2016
285
Rappel des objectifs de la formation
• Découvrir et comprendre les bases de Exchange 2016
• Compléter ses connaissances
• Apprendre à gérer l’essentiel des fonctionnalités de
Exchange 2016
• Mettre en place un serveur Exchange 2016 fonctionnel

16/09/2016
286
Liens utiles
• https://technet.microsoft.com/fr-fr/library/mt170645(v=exchg.160).aspx
• http://exchangeserverpro.com/
• http://msexchangeguru.com/
• http://www.msexchange.org/

16/09/2016
287
Cursus Exchange 2016
Configuration
avancée
Installation et
Configuration
Migration et
Coexistence

16/09/2016
288
A bientôt ☺

Alphorm.com Support de la Formation Exchange 2016 Installation et Configuration

Contenu connexe

Tendances

En vedette

Similaire à Alphorm.com Support de la Formation Exchange 2016 Installation et Configuration

Plus de Alphorm

Alphorm.com Support de la Formation Exchange 2016 Installation et Configuration
