Alphorm.com Support de la Formation Windows Containers

23/09/2016
1
Formation Windows Containers alphorm.com™©
Formation
Windows Containers
Seyfallah TAGREROUT
Consultant Infrastructure Sogeti &
Microsoft MVP Cloud and Datacenter
Management
Site : http://www.alphorm.com
Blog : http://blog.alphorm.com

23/09/2016
2
Plan
• Présentation de votre formateur
• Présentation du plan de formation
• Objectifs de la formation
• Publique concerné
• Prérequis
• Introduction aux Windows Containers
• Ressources utiles pour suivre la formation

23/09/2016
4
Ma formation Hyper-V 2016 sur Alphorm
• http://www.alphorm.com/tutoriel/formation-en-ligne-hyper-v-2016

23/09/2016
5
Plan de la formation
• Chapitre 1 : Présentation de la formation (Windows Containers)
• Chapitre 2 : Les Windows Containers
Présentation des Windows Containers
Présentation des Hyper-V Containers
Prérequis pour les Windows Containers
• Chapitre 3 : Les images Containers
Présentation des images Containers
Téléchargement et installation des images containers

23/09/2016
6
• Chapitre 4 : Docker sur Windows Server
Installation de docker sur Windows Server
• Chapitre 5 : Création des Windows Containers
Création des Windows Container
Création des Hyper-V container
Conversion des Windows Container vers des Hyper-V container
• Chapitre 6: Création des images Containers
Création des images container personnalise

23/09/2016
7
• Chapitre 7 : Administration & opération sur les containers
Connexion & administration des Windows Containers
Opération de base sur les containers
• Chapitre 8 : Les containers et le réseau
Configuration réseaux pour les Windows containers
• Chapitre 9 : Conclusion

23/09/2016
8
Objectif de la formation
• Comprendre les nouveaux concepts avec les Windows Containers
• Planifier, créer, gérer les Windows Containers
• Déploiement d’environnement applicatif isolé

23/09/2016
9
Publique concerné
• Ingénieur / consultant IT
• Geek
• Personnes qui souhaite progresser dans les technologies Microsoft (nouveautés)

23/09/2016
10
Prérequis
• Avoir suivi la formation Hyper-V 2016 Alphorm
• Connaissances Windows Server
• Connaissance de base PowerShell
• Connaissance de base TCP/IP

23/09/2016
11
Introduction aux Windows Containers
• Les Windows containers :
Vient des technologies de virtualisation d’application Linux
Popularisé également avec Docker qui est en partenariat avec Microsoft
Inclus le moteur et client Docker
Conçu pour le Cloud et la rapidité de déploiement d’application lourde
Isolation applicative

23/09/2016
12
Are you ready?
GOOOOOOOOOOOOOOO

23/09/2016
13
Présentation du LAB
de la formation
Seyfallah TAGREROUT
Management

23/09/2016
14
Plan
•Présentation du LAB
•Monter son lab ☺
•Démo

23/09/2016
15
Présentation du LAB
• Le LAB sera constitué des éléments suivants:
Un serveur sous Windows Server 2016 TP 5 (Virtuelle ou Physique)
Name : VH01
Deux Nic
• IP : 192.168.2.3 /24
• IP : DHCP

23/09/2016
16
Monter son lab
• Téléchargement de Windows Server 2016 TP 5
https://www.microsoft.com/fr-fr/evalcenter/evaluate-windows-server-
technical-preview
• Installation de Windows Server 2016 TP5
• Configuration du serveur « Container Host »

23/09/2016
17
Démo du LAB
• Démo qui montre le montage et la configuration du LAB

23/09/2016
18
Ce qu’on a couvert
•Présentation du LAB
•Configuration et préparation du LAB

23/09/2016
19
Présentation des
Windows Containers
Les Windows Containers
Seyfallah TAGREROUT
Management

23/09/2016
20
Plan
•Présentation des Windows containers
•Pourquoi les Windows containers ?
•Représentation des Windows containers
•Concept et vocabulaire

23/09/2016
21
Présentation des Windows containers
• Client Docker intégré dans Windows Server 2016
• Les Windows containers sont conçus pour les
environnements cloud, cloud privé
• Technologie qui permet de faire cohabiter sur un même
système plusieurs environnements
• Permet également d’avoir plusieurs versions d’applications
sur une machine
• Les containers sont plus légers que des Machines virtuelles

23/09/2016
22
Pourquoi les Windows containers ?
•Isolation applicative
•Rapidité de déploiement
•Plus d’autonomie pour les développeurs
•Flexibilité au niveau des environnements de
développement
•Portabilité

23/09/2016
23
Représentation des Windows containers
•Représentation des Windows Containers sous
Windows Server 2016 :

23/09/2016
24
Représentation des Windows containers
•Représentation des Windows Containers sous
Windows Server 2016 :

23/09/2016
25
Concept et vocabulaire
• Container Host : Machine qui héberge les containers (physique
ou virtuelle)
• Container Image : Image qui contient des actions appliquées au
niveau de la container OS Image
• Container OS Image : Image Windows Server sur laquelle va se
baser le container
• Container Repository : L’endroit où sont stockées les containers
• Container Management technology: Gestion des containers en
PowerShell et avec le client Docker

23/09/2016
26
•Présentation des Windows containers
•Pourquoi les Windows containers ?
•Représentation des Windows containers

23/09/2016
27
Seyfallah TAGREROUT
Management
Présentation des
Hyper-V Containers

23/09/2016
28
Plan
•Présentation des Hyper-V Containers
•Représentation des Hyper-V Containers

23/09/2016
29
Présentation des Hyper-V container
• Hyper-V Containers offrent une meilleure isolation que les Windows
containers
• Chaque Container est créé dans un environnement isolé
• Chaque container est lancé dans une « petite machine virtuelle »
• L’isolation est faite au niveau hardware

23/09/2016
30
Représentation des Hyper-V containers
•Représentation des Hyper-V Containers sous
Windows Server 2016:

23/09/2016
3
Présentation de votre formateur
Seyfallah Tagrerout
• Microsoft MVP Cloud and Datacenter Management
Membre de la Communauté AOS http://aos.community/
• Sogeti du groupe Capgemini
• Migration; Design; Troubleshooting; Mise en place des infrastructures
Microsoft / VMware / Citrix et Cisco
• Formateur YNOV (école d’ingénieur Aix-En-Provence)
• Spécialité : Virtualisation
• Me joindre :
Mail : Seyfallah.t@gmail.com
• Blog : http://seyfallah-it.blogspot.fr/
• LinkedIn : https://fr.linkedin.com/in/seyfallahtagrerout

23/09/2016
32
Concept et vocabulaire
• Container Host : Machine qui héberge les containers (physique
ou virtuelle)
• Container Image : Image qui contient des actions appliquées au
niveau de la container OS Image
• Container OS Image : Image Windows Server sur la quelle va se
baser le container
• Container Repository : L’endroit où sont stockés les containers
• Container Management technology : Gestion des containers en
PowerShell et avec le client Docker

23/09/2016
33
•Les Hyper-V containers
•Leur représentation

23/09/2016
34
Prérequis
Seyfallah TAGREROUT
Management

23/09/2016
35
Plan
• Introduction
• Prérequis pour les Windows containers :
Prérequis containers Host
Prérequis logiciel

23/09/2016
36
Introduction
• Les Windows containers est un rôle disponible sous
Windows Server 2016 (TP 5)
Version Windows Server :
• Full GUI
• Core
• Nano Server
• En cas d’Hyper-V containers (Hyper-V doit être installé)

23/09/2016
37
Prérequis pour les Windows containers
• Pour l’installation des Windows containers : (Container Host)
• 4 GB de RAM
• Windows Server 2016 (Full GUI / Core / Nano)
• CPU Intel avec l'Intel VT (seulement pour les processeur intel)
• Si le container host est une machine virtuelle:
Le nested Virtualization est nécessaire en cas d’activation des Hyper-V
containers
Au moins 2 vCPU

23/09/2016
38
Prérequis pour les Windows containers
• Pour la partie logicielle (Image) :
Les Windows containers supportent les images en fonction de la version de
l’OS du container Host :

23/09/2016
39
•Les prérequis pour les Windows containers et
Hyper-V containers

23/09/2016
40

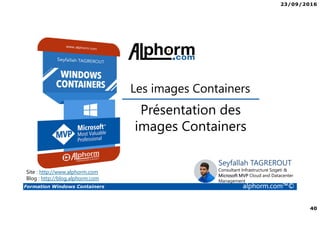

Présentation des
images Containers
Les images Containers
Seyfallah TAGREROUT
Management

23/09/2016
41
Plan
•Introduction
•Présentation des images Containers

23/09/2016
42
Introduction
•Les Windows containers fonctionnent sous une
image Containers
•Ces images containers contiennent des OS
Windows Server

23/09/2016
43
Présentation des images Containers
• Deux types d’images containers :
1. Base Os Image : Image fournie par Microsoft
2. Container Images : Image créée comme Template via l’image de base
« Base Os Images »
• Version des images Base OS Images :
Image Nano Server
Image WindowsServerCore
Image ServerDatacenterCore

23/09/2016
44
•La présentation des Images containers
•Leur fonction
•Leur différentes versions

23/09/2016
45
Téléchargement & installation
des images containers
Seyfallah TAGREROUT
Management
Les images Containers

23/09/2016
46
Plan
• Installation de la feature « Containers »
• Installation du module Container Provider
• Téléchargement et installation des images Containers

23/09/2016
47
Installation de la feature « Containers »
• Installation de la feature « Containers »:
Install-WindowsFeature Containers

23/09/2016
48
Installation du module Container Provider
• Installation du module « Container Provider »:
Install-PackageProvider ContainerImage -Force
• Après l’installation, vérifiez le module PowerShell comme ceci:
Get-Command –Module ContainerImage
• 3 commandes disponibles:
Find-ContainerImage : Liste les containers images qu’on peut télécharger
Install-ContainerImage : Télécharge et installe les images
Save-Configuration : Sauvegarde la configuration

23/09/2016
49
Téléchargement et installation des images Containers
• Comment télécharger et installer une image containers ??
Install-ContainerImage -Name NanoServer -Version 10.0.10586.0
Image NanoServer:
Image WindowsServerCore: (téléchargement long, en fonction de votre connexion)

23/09/2016
50
Téléchargement et installation des images Containers
• Vérification de l’installation des images containers :
Get-ContainerImage

23/09/2016
51
• Le téléchargement et l’installation des images containers
« Base Os images » depuis Microsoft

23/09/2016
52
Installation de docker
sur Windows Server 2016
Docker sur Windows Server
Seyfallah TAGREROUT
Management

23/09/2016
53
Plan
•Installation pas à pas de Docker sur Windows Server
2016 TP5

23/09/2016
54
• Installation de la feature Containers : (si ce n’est pas fait)
Install-WindowsFeature Containers

23/09/2016
55
• Installation du rôle Hyper-V: (si ce n’est pas fait)
Enable-WindowsOptionalFeature -Online -FeatureName Microsoft-Hyper-V -
All

23/09/2016
56
Création des Windows containers
• Désactivation des OpLocks :
Set-ItemProperty -Path 'HKLM:SOFTWAREMicrosoftWindows
NTCurrentVersionVirtualizationContainers' -Name VSmbDisableOplocks -Type DWord -Value 1 –Force
• Ajout du répertoire docker dans le chemin système :
mkdir "$env:ProgramFilesdocker"
[Environment]::SetEnvironmentVariable("Path", $env:Path + ";$env:ProgramFilesdocker",
[EnvironmentVariableTarget]::Machine)
Fermez la console PowerShell et redémarrez une nouvelle session
PowerShell en tant qu’administrateur

23/09/2016
57
• Téléchargement du moteur docker :
Invoke-WebRequest https://master.dockerproject.org/windows/amd64/dockerd.exe -OutFile dockerd.exe
• Téléchargement du client Docker :
Invoke-WebRequest https://master.dockerproject.org/windows/amd64/docker.exe -OutFile docker.exe
• Vérification :
docker info
• Téléchargement d’une image Nano Server :
docker pull microsoft/nanoserver
• Création d’un container :
docker run --rm -it microsoft/nanoserver cmd.exe

23/09/2016
58
• Docker sur Windows Server 2016

23/09/2016
59
Création des
Windows Containers
Création des Windows Containers
Seyfallah TAGREROUT
Management

23/09/2016
60
Plan
•Module PowerShell « container »
•Création des Windows containers

23/09/2016
61
Module PowerShell « container »
Get-Command -Module Containers

23/09/2016
62
• Commande pour créer un Windows container:
New-Container -Name "Container01" -ContainerImageName
WindowsServerCore
• Explication de la commande :
New-Container : Création de nouveaux Containers
Name : Nom du container
ContainerImageName : l’image sur laquelle sera basé le container

23/09/2016
63
• Exemple :
• Création de 3 Windows containers :
Contain01
Contain02
Contain03

23/09/2016
64
• Création de 3 Windows containers : avec l’image container
« WindowsServerCore »
• New-Container –name Contain01 –ContainerImageName WindowsServerCore

23/09/2016
66
Opération de base sur Windows containers
• Opérations de base :
Voir le repository C:ProgramDataMicrosoftWindowsHyper-VContainers

23/09/2016
67
• Trouver l’ID d’un container :

23/09/2016
68
• Création d’un container avec Docker :
docker run --rm -it microsoft/nanoserver cmd.exe

23/09/2016
69
• Le module PowerShell « Containers »
• La création des Windows container « simple »
• Quelques opérations de base :
Vérification des fichiers & affichage des IDs des containers

23/09/2016
70
Création des Hyper-V
Containers
Seyfallah TAGREROUT
Management

23/09/2016
71
Plan
•Prérequis
•Représentation des Hyper-V containers
•Création des Hyper-V containers

23/09/2016
72
Prérequis
• Si le container host est un serveur physique, il faut installer le rôle « Hyper-V »
Install-WindowsFeature -Hyper-V -Restart
• Activez le Spoofing Mac Address si les hyper-V containers sont sur une VM sous
Hyper-V
Get-VMNetworkAdapter -VMName VH01 | Set-VMNetworkAdapter -MacAddressSpoofing On
• Si le container host est une VM sous Hyper-V 2016, activez le nested
virtualization
Set-VMProcessor -VMName VH01 -ExposeVirtualizationExtensions $true
• Désactiver la mémoire dynamique si le container host est une VM
Set-VMMemory VH01 -DynamicMemoryEnabled $false
• Mettre deux vCPUs si le container host est une VM
Set-VMProcessor -VMName VH01 -Count 2

23/09/2016
73
Représentation des Hyper-V containers

23/09/2016
74
• Création des Hyper-V Containers:
New-Container -name Hyper01 -ContainerImageName NanoServer -
SwitchName "Virtual Switch" -RuntimeType HyperV
• Get-Container :

23/09/2016
75

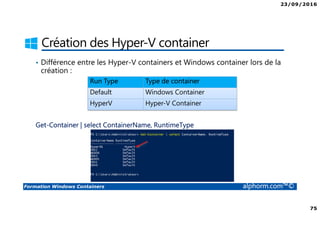

• Différence entre les Hyper-V containers et Windows container lors de la
création :
Get-Container | select ContainerName, RuntimeType
Run Type Type de container
Default Windows Container
HyperV Hyper-V Container

23/09/2016
76
•Les Hyper-V containers:
Le prérequis des Hyper-V containers
Leur représentation au niveau schéma
Leur création & vérification

23/09/2016
77
Conversion des Windows Containers
en Hyper-V containers
Seyfallah TAGREROUT
Management

23/09/2016
78
Plan
•Convertir des Windows containers en Hyper-V
containers

23/09/2016
79
Prérequis
•Plan d’action :
Créer un Windows container au nom de « SRV06 »
Vérifier sa création
Convertir le Windows container en Hyper-V container avec la
commande suivante:
Set-Container –name SRV06 –RunTimeType HyperV
Vérifier la conversion

23/09/2016
80
Prérequis

23/09/2016
81
•Conversion des Windows containers à Hyper-V
containers

23/09/2016
82
Création des images
containers personnalisées
Création images Containers
Seyfallah TAGREROUT
Management

23/09/2016
83
Plan
•Introduction
•Plan d’action
•Représentation

23/09/2016
84
Introduction
•Possibilité de créer une image container Image
personnalisée.
•Rappel : Microsoft fournit des images vierges de
base « Base OS Image »

23/09/2016
85
Plan d’action
• Etape 1:
Création d’un Windows container « Contain04 »
• Etape 2:
Créer une image qui se base sur le container « Contain04 » « image-
Contain »
• Etape 3:
Création de plusieurs containers qui se basent sur l’image qu’on a créé
• Etape 4 :
Vérification

23/09/2016
86
Plan d’action

23/09/2016
87
Représentation

23/09/2016
88
•La création des images containers

23/09/2016
89
Titre de vidéo
Seyfallah TAGREROUT
Management
Opérations de base
sur les containers
Administration et opérations

23/09/2016
90
Plan
• Introduction
• Exemples

23/09/2016
91
Introduction
•Plusieurs opérations au niveau des containers :
Gestion de la mémoire
Vérification du stockage
Gestion et configuration des cartes réseau
Chargement de repository

23/09/2016
92
Exemples
• Vérification de la mémoire :
• Vérification au niveau stockage :

23/09/2016
94
•Opérations possibles sur les Containers
•Exemples d’opérations

23/09/2016
95
Connexion et administration
des Windows Containers
Configuration réseaux
Seyfallah TAGREROUT
Management

23/09/2016
96
Plan
• Introduction
• Type de commutateur
• Gestion des cartes réseau
• Configuration
Création du Switch virtuel
Création des règles NAT
Mappage de ports

23/09/2016
97
Introduction
• Un container fonctionne comme une machine virtuelle au
niveau réseau, il dispose d’une carte réseau virtuelle qui
sera connectée ensuite sur un switch virtuel
• Nous avons créé des containers sans réseau jusqu’à présent

23/09/2016
98
Type de commutateur
• Sous Windows Server 2016 TP 5 deux types de commutateurs sont
proposés pour les Windows Containers :
• Mode Transparent :
Ce type de switch est dit switch de type « Externe » les containers connectés
dessus pourront recevoir une adresse IP distribuée par un DHCP
• Mode traduction d’adresse réseau (NAT) :
Les containers sont dans un réseau de type « Interne » avec des adresses IP
internes, avec le mécanisme du NAT, l’adresse IP interne du container est
traduite en l’adresse IP externe du Container Host.
• L2 Bridge Mode & L2 Tunnel Mode

23/09/2016
99
Type de commutateur
• Création :
Switch NAT :
New-VMSwitch -Name "SwitchNAT" -SwitchType NAT -
NATSubnetAddress "192.168.1.0/24"

23/09/2016
100
Gestion des cartes réseaux
• Il est possible de faire plusieurs actions en PowerShell afin de gérer les
cartes réseau des Windows Containers :
Connect-ContainerNetworkAdapter : Connexion d’un container à un switch
virtuel
Disconnect-ContainerNetworkAdapter : déconnecter un container
Add-ContainerNetworkAdapter : ajout de carte réseau
Set-ContainerNetworkAdapter: modifier une carte réseau
Remove-ContainerNetworkAdapter : supprimer une carte réseau
Get-ContainerNetworkAdapter: afficher les informations de la carte réseau

23/09/2016
101
Configuration
• Création d’un switch virtuel :
New-VMSwitch -Name “vSwitchNAT" -SwitchType NAT -NATSubnetAddress
"192.168.1.0/24“
• Création de la traduction:
New-NetNat -Name vSwitchNAT -InternalIPInterfaceAddressPrefix
"192.168.1.0/24“
• Création d’un nouveau container :
New-Container -Name Contain06 -ContainerImageName WindowsServerCore -
SwitchName “vSwitchNAT"

23/09/2016
102
Configuration
•Création du mappage :

23/09/2016
103
•Le réseau avec les Windows containers
•La gestion des cartes réseau
•La configuration réseau
Création de Switch + mappage

23/09/2016
104
Ce que j’ai appris
Conclusion
Seyfallah TAGREROUT
Management

23/09/2016
105
Plan
•Ce que j’ai appris

23/09/2016
106
Prochaines formations
• Théorie :
La notion de container sous Windows Server TP5
Leurs rôles et avantages
• Opérationnel :
Création d’un environnement avec des Windows Container et Hyper-
V containers
Administration des containers avec PowerShell et docker

23/09/2016
107
• Les chose apprise lors de cette formation sur les « Windows
Containers »

23/09/2016
108
Résumé
de la formation
Conclusion
Seyfallah TAGREROUT
Management

23/09/2016
109
Plan
•La formation
•Prochaines formations sur Alphorm
•Liens utiles

23/09/2016
110
La formation
• Chapitre 1 : Présentation de la formation (Windows Containers)
• Chapitre 2 : Les Windows Containers
• Chapitre 3 : Les images Containers
• Chapitre 4 : Création des Windows Containers
• Chapitre 5: Création des images Containers
• Chapitre 6 : Administration & opération sur les containers
• Chapitre 7 : Les containers et le réseau
• Chapitre 8 : Cas concret

23/09/2016
111
Prochaines formations
• Hyper-V formation N° 2 (version plus avancée)
• Windows Server 2016 et le stockage
• Formation Nano Server
• Azure ?
• Et surprises …. !

23/09/2016
112
Lien utiles
• http://seyfallah-it.blogspot.fr/2016/01/windows-containers.html
• http://seyfallah-it.blogspot.fr/2016/01/administration-des-windows-
containers.html
• http://seyfallah-it.blogspot.fr/2016/01/creation-dune-ferme-de-serveur-
web-avec.html
• http://seyfallah-it.blogspot.fr/2016/02/hyper-v-containers.html
• https://channel9.msdn.com/Blogs/MVP-Cloud-DataCenter/Cration-des-
Windows-Containers-sous-Windows-Server-2016-Technical-Preview-4
• Lien pour la TP 5 : https://msdn.microsoft.com/fr-
fr/virtualization/windowscontainers/containers_welcome

Alphorm.com Support de la Formation Windows Containers

Contenu connexe

Tendances

En vedette

Similaire à Alphorm.com Support de la Formation Windows Containers

Plus de Alphorm

Alphorm.com Support de la Formation Windows Containers
