Alphorm.com Support de la Formation PromoxVE 4.x

18/03/2016
1
Formation Proxmox Virtual Environment 4.1 alphorm.com™©
Site : http://www.alphorm.com
Blog : http://blog.alphorm.com
Ludovic Quenec'hdu
Formateur et Consultant indépendant
OpenSource et virtualisation
Formation
Proxmox VE 4.x

18/03/2016
2

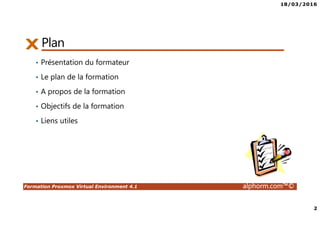

Plan
• Présentation du formateur
• Le plan de la formation
• A propos de la formation
• Objectifs de la formation
• Liens utiles

18/03/2016
5

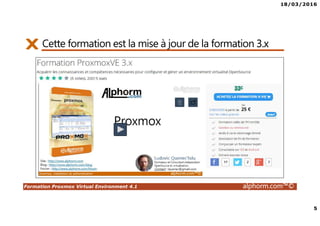

Cette formation est la mise à jour de la formation 3.x

18/03/2016
6

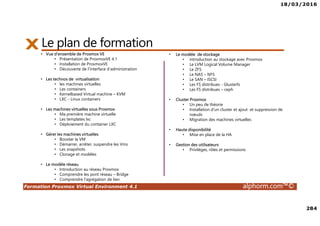

Le plan de formation
• Vue d'ensemble de Proxmox VE
• Présentation de ProxmoxVE 4.1
• Installation de ProxmoxVE
• Découverte de l'interface d'administration
• Les technos de virtualisation
• les machines virtuelles
• Les containers
• Kernelbased Virtual machine – KVM
• LXC - Linux containers
• Les machines virtuelles sous Proxmox
• Ma premiere machine virtuelle

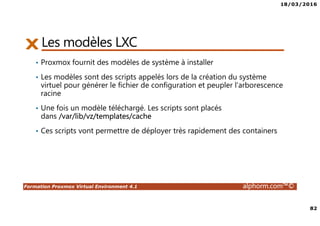

• Les templates lxc

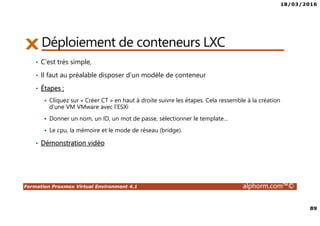

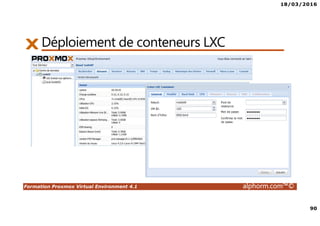

• Déploiement du container LXC

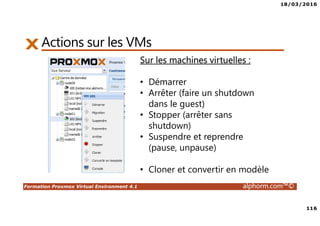

• Gérer les machines virtuelles
• Booster la VM
• Démarrer, arrêter, suspendre les Vms

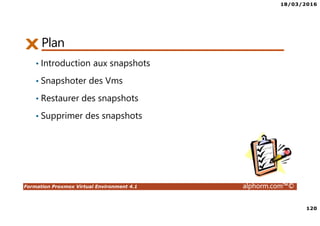

• Les snapshots

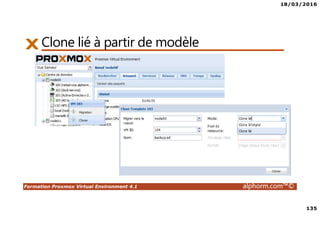

• Clonage et modèles
• Le modèle réseau

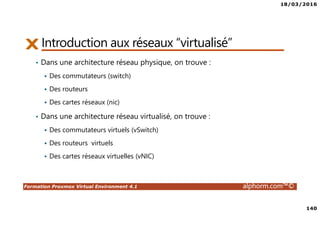

• Introduction au réseau Proxmox
• Comprendre les pont réseau – Bridge
• Comprendre l'agrégation de lien

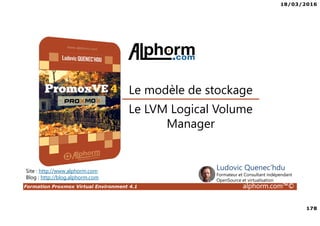

• Le modèle de stockage
• introduction au stockage avec Proxmox

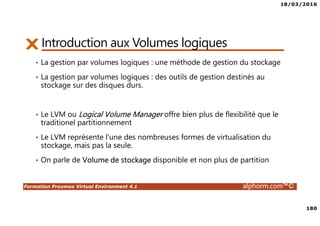

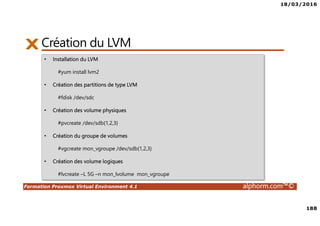

• Le LVM Logical Volume Manager

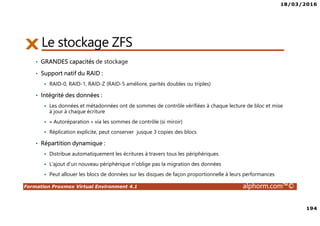

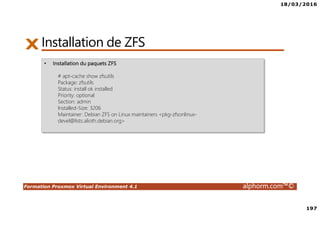

• Le ZFS

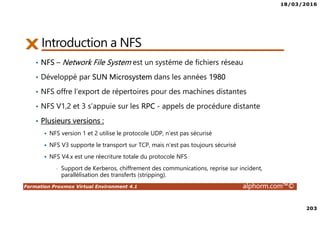

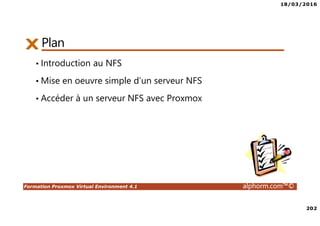

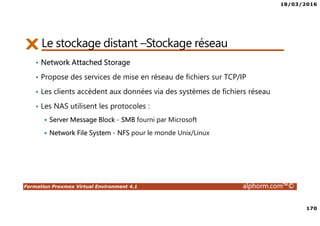

• Le NAS – NFS
• Le SAN – ISCSI
• Les FS distribues - Glusterfs

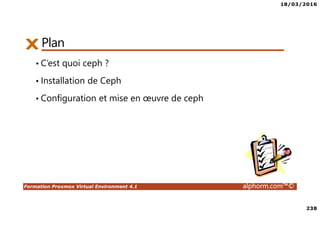

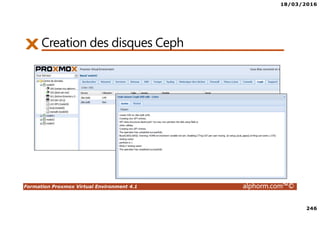

• Les FS distribues – ceph
• Cluster Proxmox
• Un peu de théorie

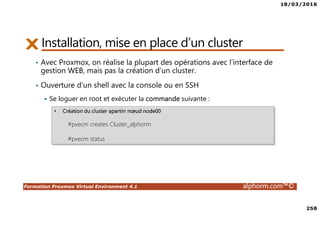

• Installation d'un cluster et ajout et suppression de
nœuds

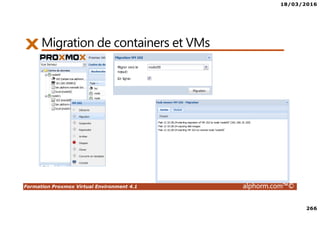

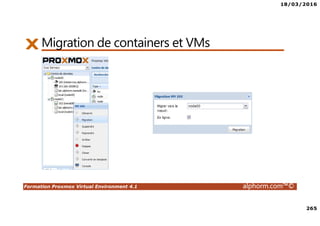

• Migration des machines virtuelles

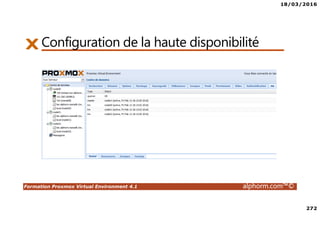

• Haute disponibilité
• Mise en place de la HA
• Gestion des utilisateurs
• Privilèges, rôles et permissions

18/03/2016
7

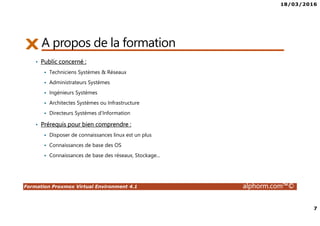

A propos de la formation
• Public concerné :
Techniciens Systèmes & Réseaux
Administrateurs Systèmes
Ingénieurs Systèmes
Architectes Systèmes ou Infrastructure
Directeurs Systèmes d’Information
• Prérequis pour bien comprendre :
Disposer de connaissances linux est un plus
Connaissances de base des OS
Connaissances de base des réseaux, Stockage...

18/03/2016
8
Objectifs de la formation
• Déployer et configurer un serveur Proxmox
• Créer, administrer et déplacer les machines virtuelles
• Comprendre, configurer et gérer les aspects réseau et stockage partagés
• Créer un cluster Proxmox
• Optimiser la disponibilité de l’infrastructure avec la HA
• Gérer les accès utilisateurs

18/03/2016
9

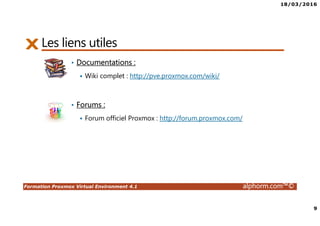

Les liens utiles
• Documentations :
Wiki complet : http://pve.proxmox.com/wiki/
• Forums :
Forum officiel Proxmox : http://forum.proxmox.com/

18/03/2016
10

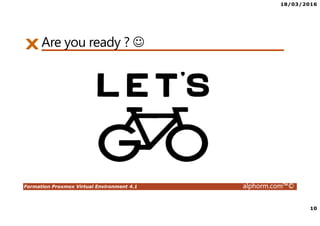

Are you ready ? ☺

18/03/2016
11
Ludovic Quenec'hdu
Présentation
de Proxmox VE 4.1
Vue d'ensemble de Proxmox VE

18/03/2016
12
Plan
• C’est quoi ProxmoxVirtualEnvironment 4.x ?
• Les technologies utilisées par ProxmoxVE
• Les services proxmoxVE 4.x

18/03/2016
13

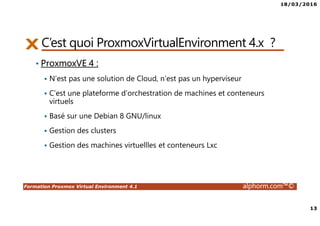

C’est quoi ProxmoxVirtualEnvironment 4.x ?
• ProxmoxVE 4 :
N’est pas une solution de Cloud, n‘est pas un hyperviseur
C’est une plateforme d’orchestration de machines et conteneurs
virtuels
Basé sur une Debian 8 GNU/linux
Gestion des clusters
Gestion des machines virtuellles et conteneurs Lxc

18/03/2016
14

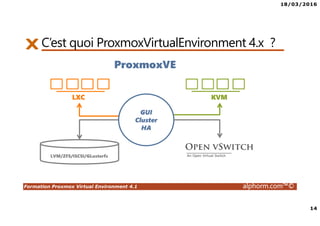

C’est quoi ProxmoxVirtualEnvironment 4.x ?
LXC KVM
GUI
Cluster
HA
LVM/ZFS/ISCSI/GLusterfs
ProxmoxVE

18/03/2016
15

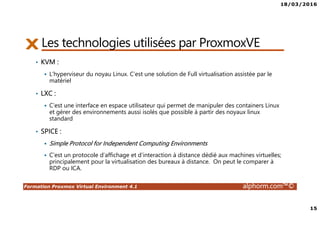

Les technologies utilisées par ProxmoxVE
• KVM :
L’hyperviseur du noyau Linux. C’est une solution de Full virtualisation assistée par le
matériel

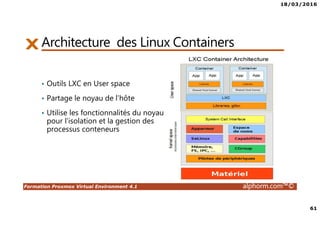

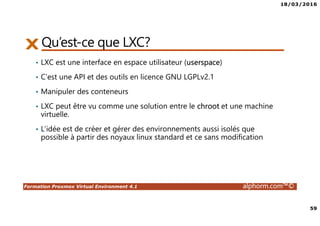

• LXC :
C’est une interface en espace utilisateur qui permet de manipuler des containers Linux
et gérer des environnements aussi isolés que possible à partir des noyaux linux
standard
• SPICE :
Simple Protocol for Independent Computing Environments
C’est un protocole d’affichage et d’interaction à distance dédié aux machines virtuelles;
principalement pour la virtualisation des bureaux à distance. On peut le comparer à
RDP ou ICA.

18/03/2016
16
• KSM :
Kernel Samepage Merging ou Kernel Shared Memory
Il permet à plusieurs VMs de même type de partager les pages mémoires. Ce qui
permet une réduction de la consommation mémoire.
• Balloning :
Il pilote virtio qui permet aux OS invités (kvm ) de modifier dynamiquement sa
mémoire inutilisée pour l’attribuer à une autre machine virtuelle

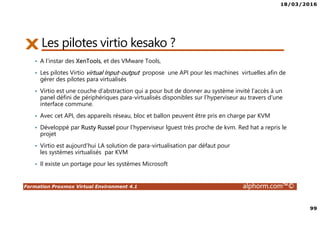

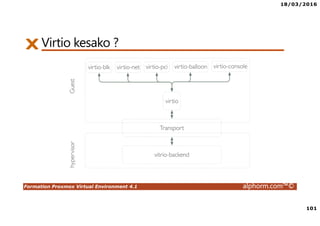

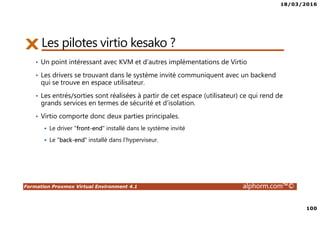

• Pilote Virtio :
Il permet d’améliorer la virtualisation avec des pilotes de paravirtualisation des
périphériques blocs, réseaux, graphiques, scsi, mémoire…

18/03/2016
17

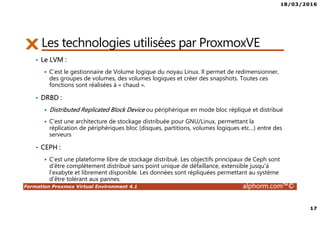

• Le LVM :
C’est le gestionnaire de Volume logique du noyau Linux. Il permet de redimensionner,
des groupes de volumes, des volumes logiques et créer des snapshots. Toutes ces
fonctions sont réalisées à « chaud ».
• DRBD :
Distributed Replicated Block Device ou périphérique en mode bloc répliqué et distribué
C’est une architecture de stockage distribuée pour GNU/Linux, permettant la
réplication de périphériques bloc (disques, partitions, volumes logiques etc…) entre des
serveurs
• CEPH :
C’est une plateforme libre de stockage distribué. Les objectifs principaux de Ceph sont
d'être complètement distribué sans point unique de défaillance, extensible jusqu'à
l'exabyte et librement disponible. Les données sont répliquées permettant au système
d'être tolérant aux pannes.

18/03/2016
18

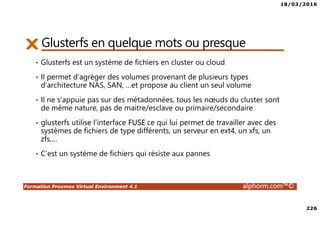

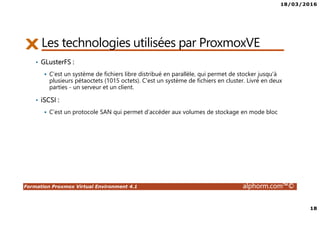

• GLusterFS :
C’est un système de fichiers libre distribué en parallèle, qui permet de stocker jusqu'à
plusieurs pétaoctets (1015 octets). C'est un système de fichiers en cluster. Livré en deux
parties - un serveur et un client.

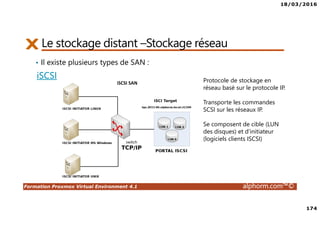

• iSCSI :
C’est un protocole SAN qui permet d’accéder aux volumes de stockage en mode bloc

18/03/2016
19

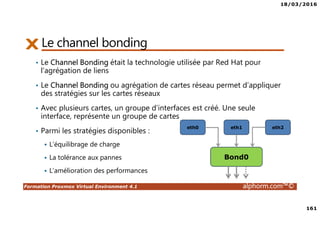

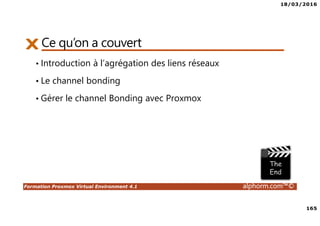

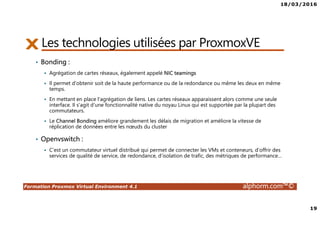

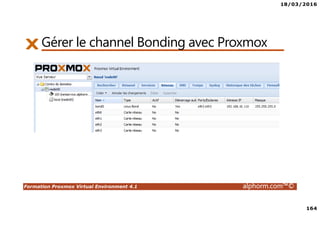

• Bonding :
Agrégation de cartes réseaux, également appelé NIC teamings
Il permet d'obtenir soit de la haute performance ou de la redondance ou même les deux en même
temps.
En mettant en place l'agrégation de liens. Les cartes réseaux apparaissent alors comme une seule
interface. Il s'agit d'une fonctionnalité native du noyau Linux qui est supportée par la plupart des
commutateurs.
Le Channel Bonding améliore grandement les délais de migration et améliore la vitesse de
réplication de données entre les nœuds du cluster
• Openvswitch :
C’est un commutateur virtuel distribué qui permet de connecter les VMs et conteneurs, d’offrir des
services de qualité de service, de redondance, d’isolation de trafic, des métriques de performance…

18/03/2016
20

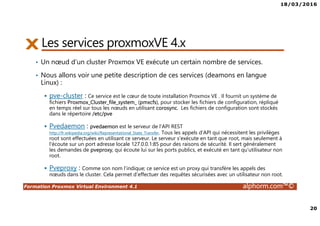

Les services proxmoxVE 4.x
• Un nœud d’un cluster Proxmox VE exécute un certain nombre de services.
• Nous allons voir une petite description de ces services (deamons en langue
Linux) :
pve-cluster : Ce service est le cœur de toute installation Proxmox VE . Il fournit un système de
fichiers Proxmox_Cluster_file_system_ (pmxcfs), pour stocker les fichiers de configuration, répliqué
en temps réel sur tous les nœuds en utilisant corosync. Les fichiers de configuration sont stockés
dans le répertoire /etc/pve
Pvedaemon : pvedaemon est le serveur de l'API REST
http://fr.wikipedia.org/wiki/Representational_State_Transfer. Tous les appels d'API qui nécessitent les privilèges
root sont effectuées en utilisant ce serveur. Le serveur s'exécute en tant que root, mais seulement à
l'écoute sur un port adresse locale 127.0.0.1:85 pour des raisons de sécurité. Il sert généralement
les demandes de pveproxy, qui écoute lui sur les ports publics, et exécuté en tant qu'utilisateur non
root.
Pveproxy : Comme son nom l’indique; ce service est un proxy qui transfère les appels des
nœuds dans le cluster. Cela permet d’effectuer des requêtes sécurisées avec un utilisateur non root.

18/03/2016
21
Les services proxmoxVE 4.x

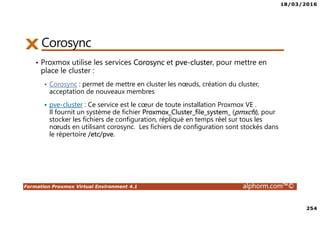

corosync : est un gestionnaire de cluster qui gère un groupe de services. Un
gestionnaire de connexions qui s'occupe de la gestion de l'appartenance des
nœuds à un Cluster : des messages entre les nœuds du cluster, de la
notification d'événements, du quorum et les changement d'état dans le
cluster.

18/03/2016
22
Ce qu’on a couvert
• C’est quoi ProxmoxVirtualEnvironment 4.x ?
• Les technologies utilisées par ProxmoxVE
• Les services proxmoxVE 4.x

18/03/2016
23
Ludovic Quenec'hdu
Installation
de ProxmoxVE

18/03/2016
24

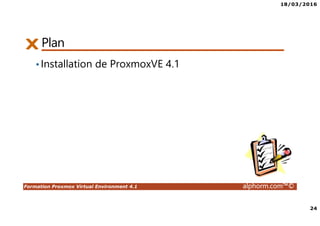

Plan
•Installation de ProxmoxVE 4.1

18/03/2016
25

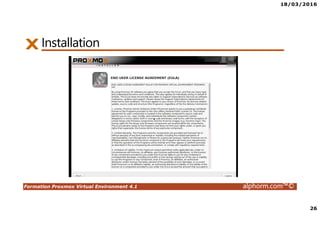

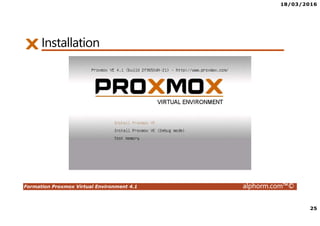

Installation

18/03/2016
26
Installation

18/03/2016
3
Présentation du formateur
• Ludovic QUENEC’HDU
• lquenec@alphorm.com
• Consultant et expert en Open source, logiciel libre et virtualisation
• Mission de conseil, d’architecture, d’administration, de migration et de
formation
• Mes références :
Mon profil LinkedIn : https://fr.linkedin.com/pub/ludovic-quenec-hdu/47/6bb/550
Mon profil Alphorm : http://www.alphorm.com/formateur/ludovic-quenechdu

18/03/2016
28

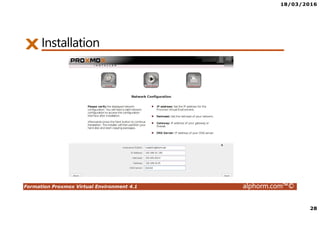

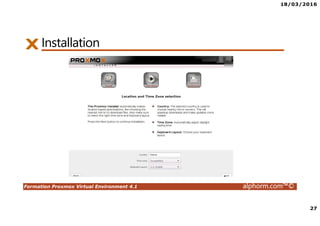

Installation

18/03/2016
29

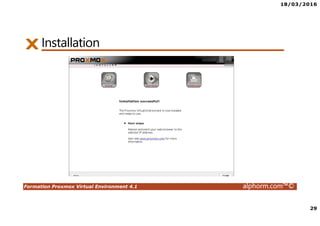

Installation

18/03/2016
30
•Installation de ProxmoxVE 4.1

18/03/2016
31

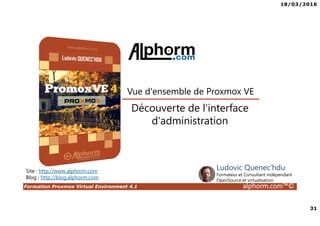

Ludovic Quenec'hdu
Découverte de l'interface
d'administration

18/03/2016
32

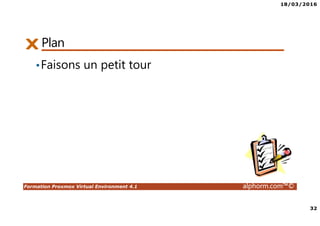

Plan
•Faisons un petit tour

18/03/2016
33

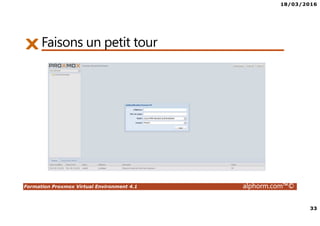

Faisons un petit tour

18/03/2016
34

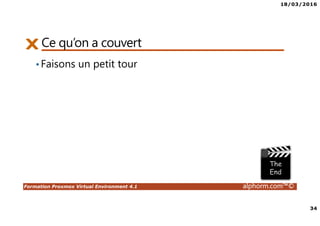

•Faisons un petit tour

18/03/2016
35
Ludovic Quenec'hdu
Les machines virtuelles
Les technos de virtualisation

18/03/2016
36
PlanPlan
• C’est quoi une machine virtuelle ?
• Les technologies de virtualisation

18/03/2016
37

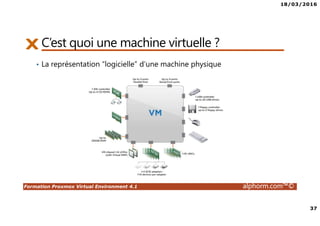

C’est quoi une machine virtuelle ?
• La représentation “logicielle” d’une machine physique

18/03/2016
38

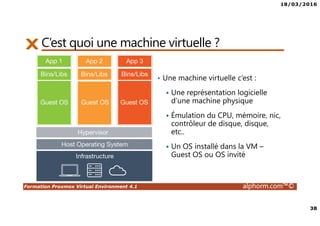

C’est quoi une machine virtuelle ?
• Une machine virtuelle c’est :
Une représentation logicielle
d’une machine physique
Émulation du CPU, mémoire, nic,
contrôleur de disque, disque,
etc..
Un OS installé dans la VM –
Guest OS ou OS invité

18/03/2016
39

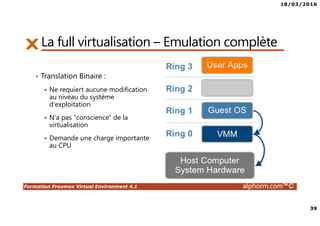

La full virtualisation – Émulation complète
• Translation Binaire :
Ne requiert aucune modification
au niveau du système
d'exploitation
N'a pas "conscience" de la
virtualisation
Demande une charge importante
au CPU

18/03/2016
40

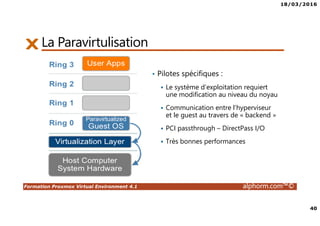

La Paravirtulisation
• Pilotes spécifiques :
Le système d'exploitation requiert
une modification au niveau du noyau
Communication entre l’hyperviseur
et le guest au travers de « backend »
PCI passthrough – DirectPass I/O
Très bonnes performances

18/03/2016
41

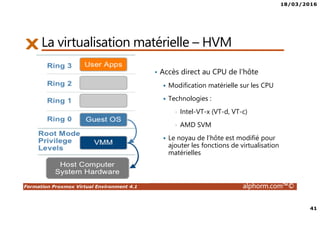

La virtualisation matérielle – HVM
• Accès direct au CPU de l’hôte
Modification matérielle sur les CPU
Technologies :
• Intel-VT-x (VT-d, VT-c)
• AMD SVM
Le noyau de l’hôte est modifié pour
ajouter les fonctions de virtualisation
matérielles

18/03/2016
42
• C’est quoi une machine virtuelle ?
• Les technologies de virtualisation

18/03/2016
43
Ludovic Quenec'hdu
Les containers

18/03/2016
44

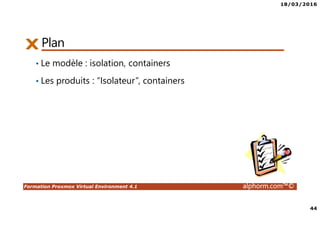

Plan
• Le modèle : isolation, containers
• Les produits : “Isolateur”, containers

18/03/2016
45
Le modèle : isolation, containers
• Un conteneur c’est :
Le partage d’un noyau
Les conteneurs utilisent le noyau
de l’hôte
Isolés avec les espaces de noms
• Réseau
• File system
• Les processus
Les ressources sont limitées

18/03/2016
46

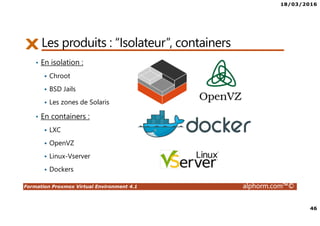

Les produits : “Isolateur”, containers
• En isolation :
Chroot
BSD Jails
Les zones de Solaris
• En containers :
LXC
OpenVZ
Linux-Vserver
Dockers

18/03/2016
47

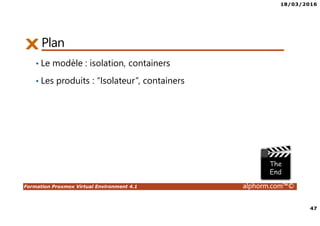

Plan
• Le modèle : isolation, containers
• Les produits : “Isolateur”, containers

18/03/2016
48
Ludovic Quenec'hdu
KVM
Kernelbased Virtual machine

18/03/2016
49

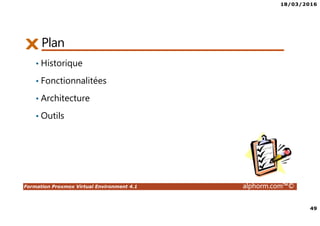

Plan
• Historique
• Fonctionnalitées
• Architecture
• Outils

18/03/2016
50

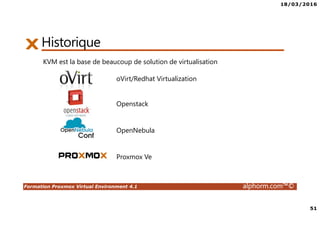

Historique
• KVM est une solution de Full virtualisation assistée par le matériel
• Avi Kivity a commencé le développement de KVM en 2006 comme module
noyau au travers d’une startup nommée Qumranet
• KVM est intégré au noyau Linux 2.6 à partir de Février 2007.
• Red Hat rachète Qumranet en 2008
• KVM a été choisi par OpenVirtualization Alliance comme hyperviseur.
• OpenVirtualization Alliance fait partie du projet Linux Foundation

18/03/2016
51
Historique
KVM est la base de beaucoup de solution de virtualisation
OpenNebula
oVirt/Redhat Virtualization
Openstack
Proxmox Ve

18/03/2016
52

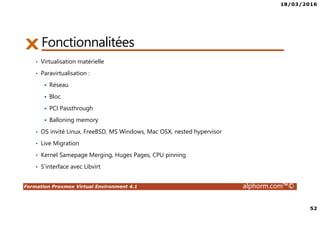

Fonctionnalitées
• Virtualisation matérielle
• Paravirtualisation :
Réseau
Bloc
PCI Passthrough
Balloning memory
• OS invité Linux, FreeBSD, MS Windows, Mac OSX, nested hypervisor
• Live Migration
• Kernel Samepage Merging, Huges Pages, CPU pinning
• S’interface avec Libvirt

18/03/2016
53

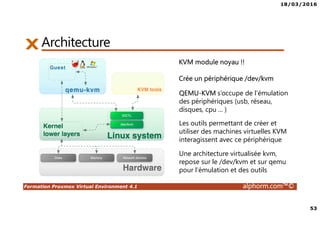

Architecture
KVM module noyau !!
Crée un périphérique /dev/kvm
QEMU-KVM s’occupe de l’émulation
des périphériques (usb, réseau,
disques, cpu ... )
Une architecture virtualisée kvm,
repose sur le /dev/kvm et sur qemu
pour l’émulation et des outils
Les outils permettant de créer et
utiliser des machines virtuelles KVM
interagissent avec ce périphérique

18/03/2016
54

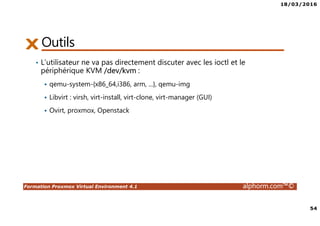

Outils
• L’utilisateur ne va pas directement discuter avec les ioctl et le
périphérique KVM /dev/kvm :
qemu-system-{x86_64,i386, arm, ...}, qemu-img
Libvirt : virsh, virt-install, virt-clone, virt-manager (GUI)
Ovirt, proxmox, Openstack

18/03/2016
55
Pour aller plus loin
• Formation : KVM sur Alphorm
http://www.alphorm.com/tutoriel/formation-en-ligne-kvm

18/03/2016
56

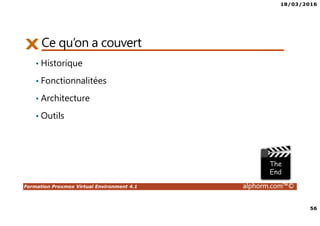

• Historique
• Fonctionnalitées
• Architecture
• Outils

18/03/2016
57
Ludovic Quenec'hdu
LXC - Linux containers

18/03/2016
58
Plan
• Qu’est-ce que LXC?
• Architecture des Linux Containers
• Les espaces de noms ou Namespaces
• Introduction aux groupes de contrôle

18/03/2016
59
Qu’est-ce que LXC?
• LXC est une interface en espace utilisateur (userspace)
• C’est une API et des outils en licence GNU LGPLv2.1
• Manipuler des conteneurs
• LXC peut être vu comme une solution entre le chroot et une machine
virtuelle.
• L’idée est de créer et gérer des environnements aussi isolés que
possible à partir des noyaux linux standard et ce sans modification

18/03/2016
60
Architecture des Linux Containers
• LXC pour gérer et créer des conteneurs, utilise des fonctionnalités du
noyau Linux :
Espace de noms - namespaces (ipc, uts, mount, pid, network and
user)
La sécurité MAC Apparmor et SELinux
Les capabilities
Les groupes de contrôle - CGroups (control groups)

18/03/2016
61
Architecture des Linux Containers
• Outils LXC en User space
• Partage le noyau de l’hôte
• Utilise les fonctionnalités du noyau
pour l’isolation et la gestion des
processus conteneurs

18/03/2016
62

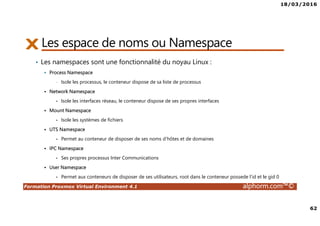

Les espace de noms ou Namespace
• Les namespaces sont une fonctionnalité du noyau Linux :
Process Namespace
• Isole les processus, le conteneur dispose de sa liste de processus
Network Namespace
• Isole les interfaces réseau, le conteneur dispose de ses propres interfaces
Mount Namespace
• Isole les systèmes de fichiers
UTS Namespace
• Permet au conteneur de disposer de ses noms d’hôtes et de domaines
IPC Namespace
• Ses propres processus Inter Communications
User Namespace
• Permet aux conteneurs de disposer de ses utilisateurs, root dans le conteneur possede l’id et le gid 0

18/03/2016
63

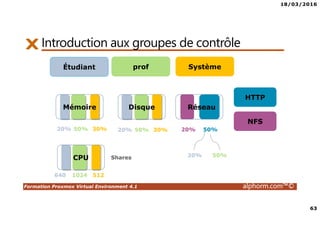

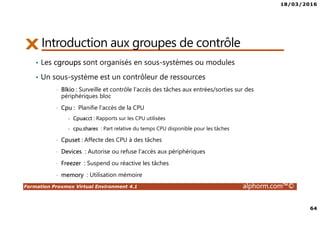

Introduction aux groupes de contrôle
profÉtudiant Système
Mémoire Disque
HTTP
NFS
1024640 512
50%20% 30% 50%20%
50%20%
Réseau
CPU Shares
50%20% 30%

18/03/2016
4
Mes formations sur Alphorm

18/03/2016
66
• Qu’est-ce que LXC?
• Architecture des Linux Containers
• Les espaces de noms ou Namespaces
• Introduction aux groupes de contrôle

18/03/2016
67
Ludovic Quenec'hdu
Ma première
machine virtuelle

18/03/2016
68
Plan
• Création d'une machine virtuelle
• Les différentes options proposés.

18/03/2016
69

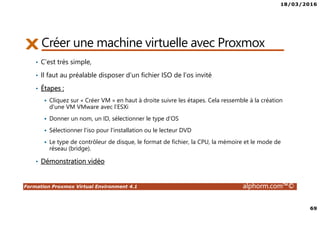

Créer une machine virtuelle avec Proxmox
• C’est très simple,
• Il faut au préalable disposer d’un fichier ISO de l’os invité
• Étapes :
Cliquez sur « Créer VM » en haut à droite suivre les étapes. Cela ressemble à la création
d'une VM VMware avec l’ESXi
Donner un nom, un ID, sélectionner le type d‘OS
Sélectionner l'iso pour l'installation ou le lecteur DVD
Le type de contrôleur de disque, le format de fichier, la CPU, la mémoire et le mode de
réseau (bridge).
• Démonstration vidéo

18/03/2016
70

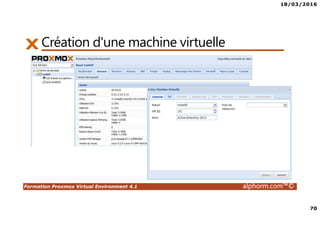

Création d'une machine virtuelle

18/03/2016
71

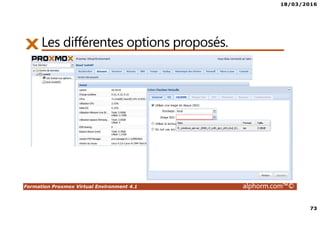

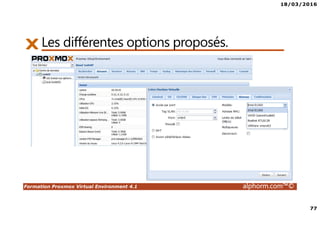

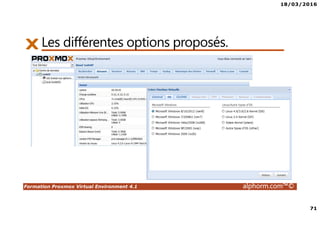

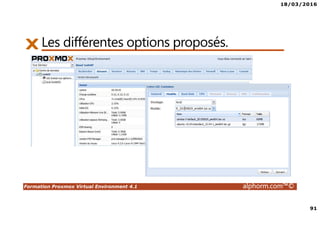

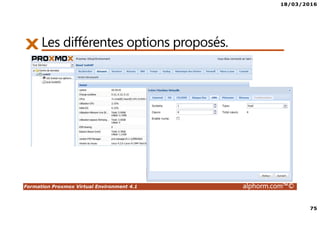

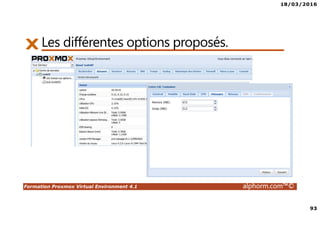

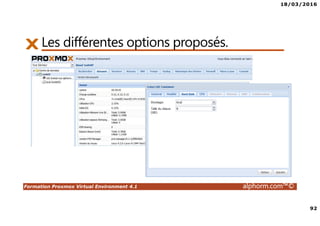

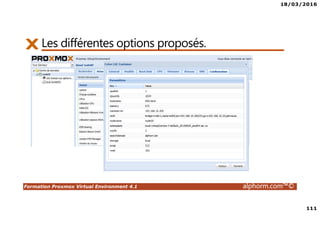

Les différentes options proposés.

18/03/2016
72

18/03/2016
73

18/03/2016
74

18/03/2016
75

18/03/2016
76

18/03/2016
77

18/03/2016
78

18/03/2016
79
• Création d'une machine virtuelle
• Les différentes options proposés.

18/03/2016
80
Ludovic Quenec'hdu
Les templates LXC

18/03/2016
81
Plan
• Les modèles LXC
• Uploader des templates

18/03/2016
82
Les modèles LXC
• Proxmox fournit des modèles de système à installer
• Les modèles sont des scripts appelés lors de la création du système
virtuel pour générer le fichier de configuration et peupler l'arborescence
racine
• Une fois un modèle téléchargé. Les scripts sont placés
dans /var/lib/vz/templates/cache
• Ces scripts vont permettre de déployer très rapidement des containers

18/03/2016
83

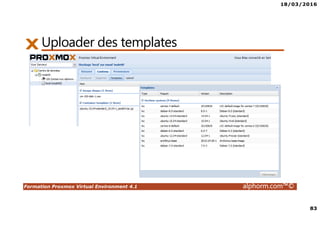

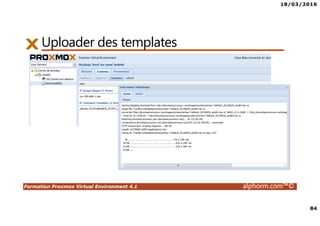

Uploader des templates

18/03/2016
84

18/03/2016
85

18/03/2016
91

18/03/2016
92

18/03/2016
93

18/03/2016
94

18/03/2016
95

18/03/2016
96

18/03/2016
97
Ludovic Quenec'hdu
Booster la VM
Gérer les machines virtuelles

18/03/2016
98
Plan
• Les pilotes virtio kesako ?
• Charger les pilotes virtio à l’installation
• Installer les pilotes virtio balloon, net, …

18/03/2016
99
Les pilotes virtio kesako ?
• A l’instar des XenTools, et des VMware Tools,
• Les pilotes Virtio virtual Input-output propose une API pour les machines virtuelles afin de
gérer des pilotes para virtualisés
• Virtio est une couche d’abstraction qui a pour but de donner au système invité l’accès à un
panel défini de périphériques para-virtualisés disponibles sur l’hyperviseur au travers d’une
interface commune.
• Avec cet API, des appareils réseau, bloc et ballon peuvent être pris en charge par KVM
• Développé par Rusty Russel pour l’hyperviseur lguest très proche de kvm. Red hat a repris le
projet
• Virtio est aujourd’hui LA solution de para-virtualisation par défaut pour
les systèmes virtualisés par KVM
• Il existe un portage pour les systèmes Microsoft

18/03/2016
100
Les pilotes virtio kesako ?
• Un point intéressant avec KVM et d’autres implémentations de Virtio
• Les drivers se trouvant dans le système invité communiquent avec un backend
qui se trouve en espace utilisateur.
• Les entrés/sorties sont réalisées à partir de cet espace (utilisateur) ce qui rend de
grands services en termes de sécurité et d’isolation.
• Virtio comporte donc deux parties principales.
Le driver "front-end" installé dans le système invité
Le "back-end" installé dans l’hyperviseur.

18/03/2016
101
Virtio kesako ?

18/03/2016
102

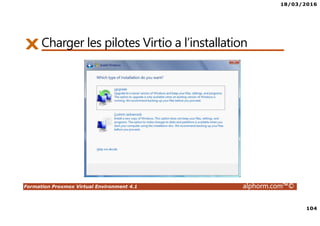

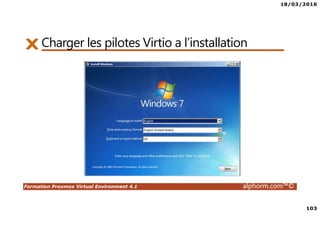

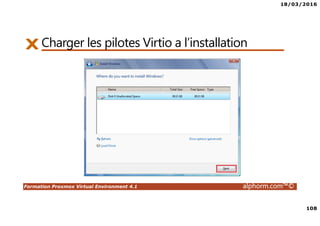

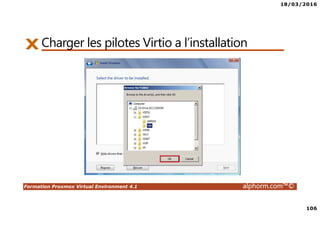

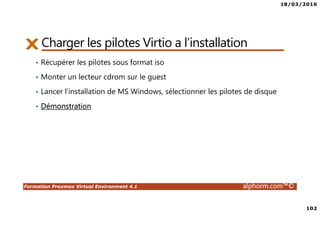

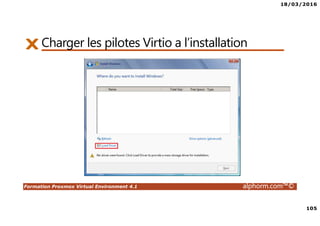

Charger les pilotes Virtio a l’installation
• Récupérer les pilotes sous format iso
• Monter un lecteur cdrom sur le guest
• Lancer l’installation de MS Windows, sélectionner les pilotes de disque
• Démonstration

18/03/2016
103

18/03/2016
105

18/03/2016
106

18/03/2016
107

18/03/2016

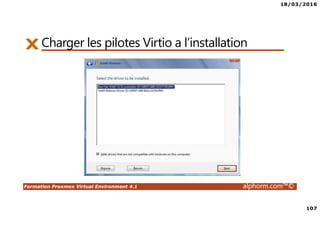

108

18/03/2016
109

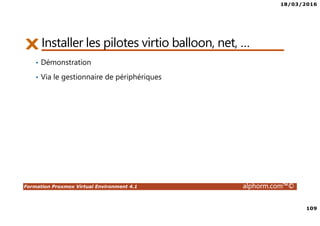

Installer les pilotes virtio balloon, net, …
• Démonstration
• Via le gestionnaire de périphériques

18/03/2016
110
• Les pilotes virtio kesako ?
• Charger les pilotes virtio à l’installation
• Installer les pilotes virtio balloon, net, …

18/03/2016
111

18/03/2016
117
Sur les conteneurs
• Démarrer
• Arrêter (faire un shutdown
dans le guest)
• Stopper (arrêter sans
shutdown)
• Suspendre et reprendre
(pause, unpause)
Action sur les conteneurs

18/03/2016
118

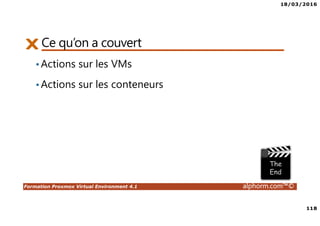

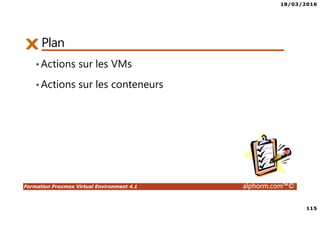

•Actions sur les VMs
•Actions sur les conteneurs

18/03/2016
119
Ludovic Quenec'hdu
Les snapshots

18/03/2016
120
Plan
• Introduction aux snapshots
• Snapshoter des Vms
• Restaurer des snapshots
• Supprimer des snapshots

18/03/2016
121

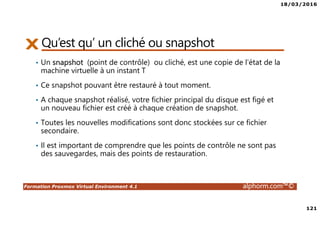

Qu’est qu’ un cliché ou snapshot
• Un snapshot (point de contrôle) ou cliché, est une copie de l'état de la
machine virtuelle à un instant T
• Ce snapshot pouvant être restauré à tout moment.
• A chaque snapshot réalisé, votre fichier principal du disque est figé et
un nouveau fichier est créé à chaque création de snapshot.
• Toutes les nouvelles modifications sont donc stockées sur ce fichier
secondaire.
• Il est important de comprendre que les points de contrôle ne sont pas
des sauvegardes, mais des points de restauration.

18/03/2016
122

18/03/2016
123

18/03/2016
124

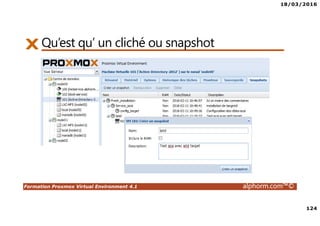

18/03/2016
125

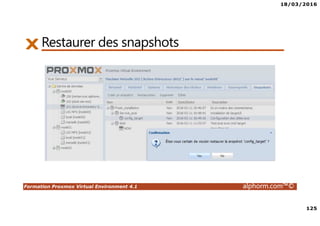

Restaurer des snapshots

18/03/2016
126

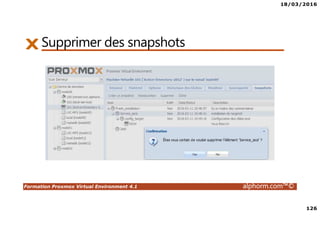

Supprimer des snapshots

18/03/2016
127

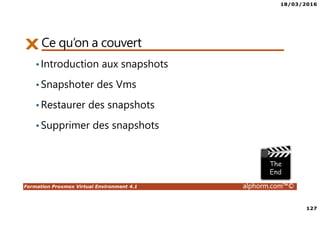

•Introduction aux snapshots
•Snapshoter des Vms
•Restaurer des snapshots
•Supprimer des snapshots

18/03/2016
128
Ludovic Quenec'hdu
Clonage et modèles

18/03/2016
129
Plan
• Introduction aux clones et modèles
• Clonage des VMs
• Convertir en modèle

18/03/2016
130
Introduction aux Clones et modèles
• Un clone est une copie d’une machine virtuelle
• Il existe deux types de clones : complets et liés
Les clones complets peuvent être migrés sur d’autres nœuds et sur
un autre volume de stockage
Un clone lié est dépendant de son parent, ce dernier ne peut être
migrer
• Un modèle permet de créer des clones complets et liés

18/03/2016
131
Clonage des VMs

18/03/2016
132
Clonage des VMs

18/03/2016
133

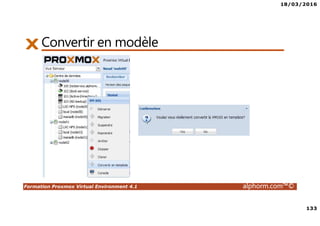

Convertir en modèle

18/03/2016
134

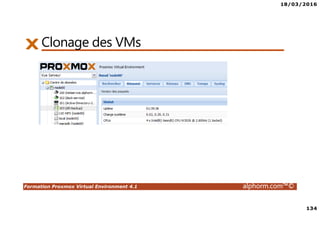

Clonage des VMs

18/03/2016
135
Clone lié à partir de modèle

18/03/2016
136

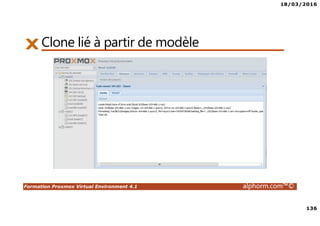

Clone lié à partir de modèle

18/03/2016
147

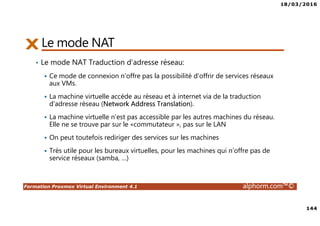

OpenvSitch
• OpenvSwitch est un commutateur virtuel compatible avec les chipsets
des switchs modernes
• Commutateur administrable avec le protocole OpenFlow
• Supporte le VLAN 802.1Q, isolation et filtre de traffics
• Agrégation de lien, lacp, channel boding
• Gestion des flux, QoS Bande passante
• Collecte de données avec NetFlow, sFlow, RSPAN, SPAN (mirror)

18/03/2016
148

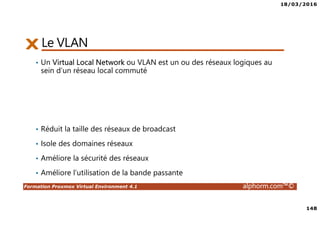

Le VLAN
• Un Virtual Local Network ou VLAN est un ou des réseaux logiques au
sein d’un réseau local commuté
• Réduit la taille des réseaux de broadcast
• Isole des domaines réseaux
• Améliore la sécurité des réseaux
• Améliore l’utilisation de la bande passante

18/03/2016
149
Type de VLAN
• Il existe 3 types différents de VLAN :
VLAN de niveau 1 (ou VLAN par port) : on définit les ports du commutateur
qui appartiendront à tel ou tel VLAN. .
VLAN de niveau 2 (ou VLAN par adresse MAC) : on indique directement les
adresses MAC des cartes réseaux contenues
VLAN de niveau 3 (ou VLAN par adresse IP) : on indique les adresses IP (ou
une plage d'IP) qui appartiendront à tel ou tel VLAN.

18/03/2016
150

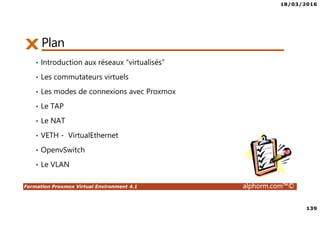

• Introduction au réseau “virtualisé”
• Les commutateurs virtuels
• Les modes de connexion des vms
• Le TAP
• Le NAT
• VETH - VirtualEthernet
• OpenvSwitch
• Le VLAN

18/03/2016
151
Ludovic Quenec'hdu
Comprendre les pont
réseau - Bridge
Le modèle réseau

18/03/2016
152
Plan
•Introduction aux ponts réseau - Bridge
•Installation d’un Bridge avec Proxmox

18/03/2016
153

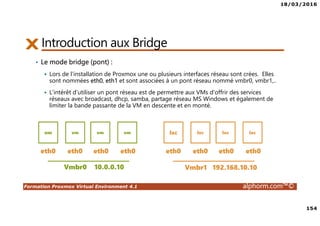

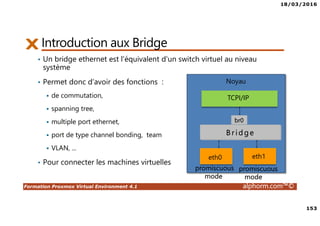

Introduction aux Bridge
• Un bridge ethernet est l'équivalent d'un switch virtuel au niveau
système
• Permet donc d’avoir des fonctions :
de commutation,
spanning tree,
multiple port ethernet,
port de type channel bonding, team
VLAN, ...
• Pour connecter les machines virtuelles
eth0 eth1
TCPI/IP
Noyau
B r i d ge
br0
promiscuous
mode
promiscuous
mode

18/03/2016
154
Introduction aux Bridge
• Le mode bridge (pont) :
Lors de l'installation de Proxmox une ou plusieurs interfaces réseau sont crées. Elles
sont nommées eth0, eth1 et sont associées à un pont réseau nommé vmbr0, vmbr1,..
L'intérêt d'utiliser un pont réseau est de permettre aux VMs d'offrir des services
réseaux avec broadcast, dhcp, samba, partage réseau MS Windows et également de
limiter la bande passante de la VM en descente et en monté.
Vmbr0 10.0.0.10
vm vm vm vm
eth0 eth0 eth0 eth0
Vmbr1 192.168.10.10
lxc lxc lxc lxc
eth0 eth0 eth0 eth0

18/03/2016
155

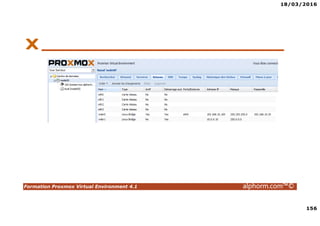

18/03/2016
156

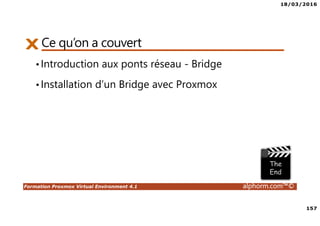

18/03/2016
157
•Introduction aux ponts réseau - Bridge
•Installation d’un Bridge avec Proxmox

18/03/2016
158
Ludovic Quenec'hdu
Comprendre
l'agrégation des liens
Le modèle réseau

18/03/2016
159

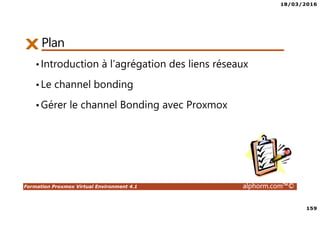

Plan
•Introduction à l’agrégation des liens réseaux
•Le channel bonding
•Gérer le channel Bonding avec Proxmox

18/03/2016
160

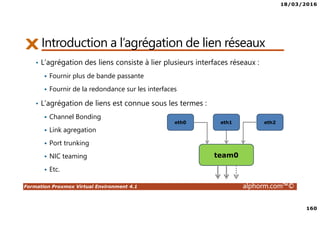

• L’agrégation des liens consiste à lier plusieurs interfaces réseaux :
Fournir plus de bande passante
Fournir de la redondance sur les interfaces
• L’agrégation de liens est connue sous les termes :
Channel Bonding
Link agregation
Port trunking
NIC teaming
Etc.
Introduction a l’agrégation de lien réseaux
eth0 eth1 eth2
team0

18/03/2016
161
Le channel bonding
• Le Channel Bonding était la technologie utilisée par Red Hat pour
l’agrégation de liens
• Le Channel Bonding ou agrégation de cartes réseau permet d’appliquer
des stratégies sur les cartes réseaux
• Avec plusieurs cartes, un groupe d’interfaces est créé. Une seule
interface, représente un groupe de cartes
• Parmi les stratégies disponibles :
L’équilibrage de charge
La tolérance aux pannes
L’amélioration des performances
eth0 eth1 eth2
Bond0

18/03/2016
162

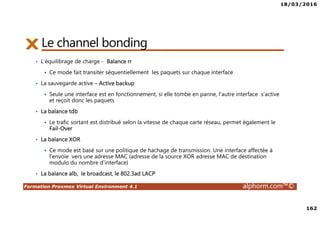

Le channel bonding
• L’équilibrage de charge - Balance rr
Ce mode fait transiter séquentiellement les paquets sur chaque interface
• La sauvegarde active – Active backup
Seule une interface est en fonctionnement, si elle tombe en panne, l’autre interface s‘active
et reçoit donc les paquets
• La balance tdb
Le trafic sortant est distribué selon la vitesse de chaque carte réseau, permet également le
Fail-Over
• La balance XOR
Ce mode est basé sur une politique de hachage de transmission. Une interface affectée à
l’envoie vers une adresse MAC (adresse de la source XOR adresse MAC de destination
modulo du nombre d’interface)
• La balance alb, le broadcast, le 802.3ad LACP

18/03/2016
163
Gérer le channel Bonding avec Proxmox

18/03/2016
164
Gérer le channel Bonding avec Proxmox

18/03/2016
165
• Introduction à l’agrégation des liens réseaux
• Le channel bonding
• Gérer le channel Bonding avec Proxmox

18/03/2016
166
Ludovic Quenec'hdu
Le modèle de stockage
Introduction au
stockage avec Proxmox

18/03/2016
167
Plan
•Le stockage local
•Le stockage distant – Stockage réseau

18/03/2016
168
Le stockage local
• Les types de DAS :
LVM, ZFS
• Avantages ☺
Simple à mettre en œuvre
Offre de très bonnes performances
Extensible
• Inconvénients
Nœud défaillant
Pas de possibilité de migrer, pas de haute disponibilité

18/03/2016
169

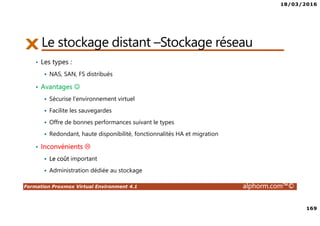

Le stockage distant –Stockage réseau
• Les types :
NAS, SAN, FS distribués
• Avantages ☺
Sécurise l’environnement virtuel
Facilite les sauvegardes
Offre de bonnes performances suivant le types
Redondant, haute disponibilité, fonctionnalités HA et migration
• Inconvénients
Le coût important
Administration dédiée au stockage

18/03/2016
170
• Network Attached Storage
• Propose des services de mise en réseau de fichiers sur TCP/IP
• Les clients accèdent aux données via des systèmes de fichiers réseau
• Les NAS utilisent les protocoles :
Server Message Block - SMB fourni par Microsoft
Network File System - NFS pour le monde Unix/Linux

18/03/2016
171

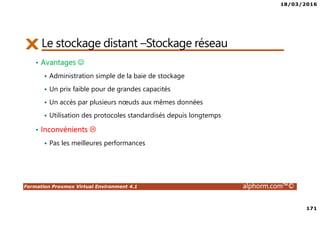

• Avantages ☺
Administration simple de la baie de stockage
Un prix faible pour de grandes capacités
Un accès par plusieurs nœuds aux mêmes données
Utilisation des protocoles standardisés depuis longtemps
• Inconvénients
Pas les meilleures performances

18/03/2016
172

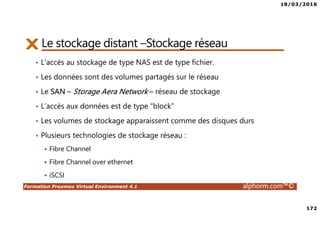

• L’accès au stockage de type NAS est de type fichier.
• Les données sont des volumes partagés sur le réseau
• Le SAN – Storage Aera Network – réseau de stockage
• L’accès aux données est de type “block”
• Les volumes de stockage apparaissent comme des disques durs
• Plusieurs technologies de stockage réseau :
Fibre Channel
Fibre Channel over ethernet
iSCSI

18/03/2016
173
• Avantages ☺
La Qualité de service : en fonction du média (la fibre optique assure la transmission des
données)
La disponibilité : Le SAN assure la redondance du stockage, la haute disponibilité des
données
L'hétérogénéité : Le SAN n’est pas lié à un environnement particulier : les serveurs Unix,
Windows, Linux, Apple peuvent tous rejoindrent un SAN.
Performances : La performance de l'accès aux disques n’est pas à comparer avec un NAS.
• Inconvénients
Le coût : en fonction du type de SAN (Fibre Channel, FCoE, iSCSI), le coût devient un
élément de rejet d’une architecture SAN (réseau dédié aux stockages).
L’administration : est bien plus complexe qu’un NAS. Il faut souvent un administrateur
dédié au stockage.

18/03/2016
174
• Il existe plusieurs types de SAN :
iSCSI Protocole de stockage en
réseau basé sur le protocole IP.
Transporte les commandes
SCSI sur les réseaux IP.
Se composent de cible (LUN
des disques) et d’initiateur
(logiciels clients ISCSI)

18/03/2016
175

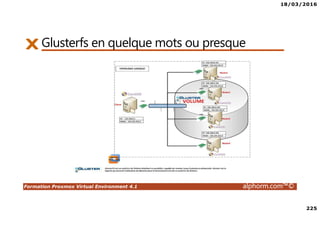

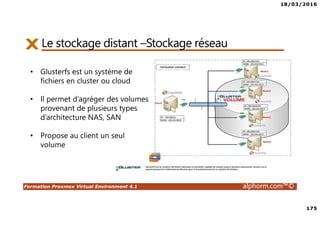

• Glusterfs est un système de
fichiers en cluster ou cloud
• Il permet d’agréger des volumes
provenant de plusieurs types
d’architecture NAS, SAN
• Propose au client un seul
volume

18/03/2016
176

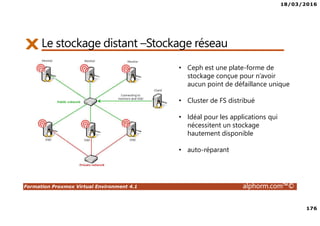

• Ceph est une plate-forme de
stockage conçue pour n’avoir
aucun point de défaillance unique
• Cluster de FS distribué
• Idéal pour les applications qui
nécessitent un stockage
hautement disponible
• auto-réparant

18/03/2016
177

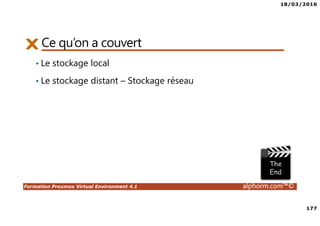

• Le stockage local
• Le stockage distant – Stockage réseau

18/03/2016
178
Ludovic Quenec'hdu
Le LVM Logical Volume
Manager

18/03/2016
179

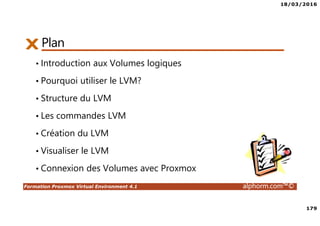

Plan
• Introduction aux Volumes logiques
• Pourquoi utiliser le LVM?
• Structure du LVM
• Les commandes LVM
• Création du LVM
• Visualiser le LVM
• Connexion des Volumes avec Proxmox

18/03/2016
180
Introduction aux Volumes logiques
• La gestion par volumes logiques : une méthode de gestion du stockage
• La gestion par volumes logiques : des outils de gestion destinés au
stockage sur des disques durs.
• Le LVM ou Logical Volume Manager offre bien plus de flexibilité que le
traditionel partitionnement
• Le LVM représente l'une des nombreuses formes de virtualisation du
stockage, mais pas la seule.
• On parle de Volume de stockage disponible et non plus de partition

18/03/2016
181

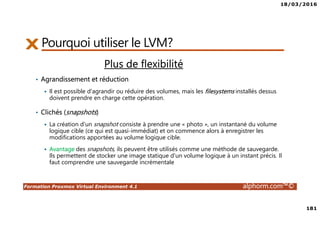

Pourquoi utiliser le LVM?
Plus de flexibilité
• Agrandissement et réduction
Il est possible d'agrandir ou réduire des volumes, mais les filesystems installés dessus
doivent prendre en charge cette opération.
• Clichés (snapshots)
La création d'un snapshot consiste à prendre une « photo », un instantané du volume
logique cible (ce qui est quasi-immédiat) et on commence alors à enregistrer les
modifications apportées au volume logique cible.
Avantage des snapshots, ils peuvent être utilisés comme une méthode de sauvegarde.
Ils permettent de stocker une image statique d'un volume logique à un instant précis. Il
faut comprendre une sauvegarde incrémentale

18/03/2016
182

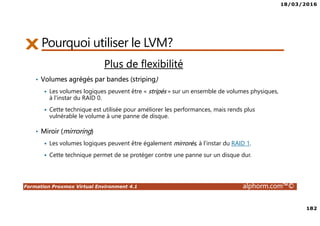

Plus de flexibilité
• Volumes agrégés par bandes (striping)
Les volumes logiques peuvent être « stripés » sur un ensemble de volumes physiques,
à l'instar du RAID 0.
Cette technique est utilisée pour améliorer les performances, mais rends plus
vulnérable le volume à une panne de disque.
Pourquoi utiliser le LVM?
• Miroir (mirroring)
Les volumes logiques peuvent être également mirrorés, à l'instar du RAID 1.
Cette technique permet de se protéger contre une panne sur un disque dur.

18/03/2016
183

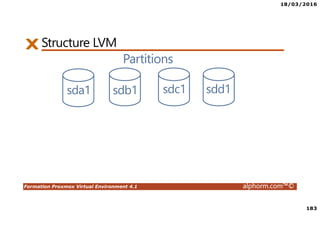

Structure LVM
Partitions
sda1 sdb1 sdc1 sdd1

18/03/2016
184

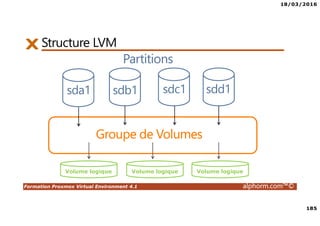

Structure LVM
Partitions
Groupe de Volumes
sda1 sdb1 sdc1 sdd1

18/03/2016
185
Structure LVM
Partitions
Groupe de Volumes
Volume logique Volume logique Volume logique
sda1 sdb1 sdc1 sdd1

18/03/2016
186

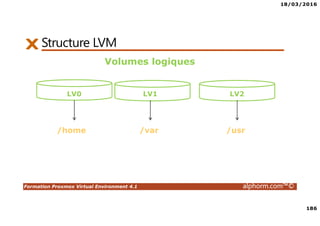

Structure LVM
LV0 LV2LV1
/home /var /usr
Volumes logiques

18/03/2016
187

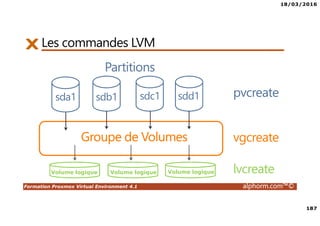

Les commandes LVM
Partitions
Groupe de Volumes
Volume logique Volume logique Volume logique
sda1 sdb1 sdc1 sdd1 pvcreate
vgcreate
lvcreate

18/03/2016
188
Création du LVM
• Installation du LVM
#yum install lvm2
• Création des partitions de type LVM
#fdisk /dev/sdc
• Création des volume physiques
#pvcreate /dev/sdb{1,2,3}
• Création du groupe de volumes
#vgcreate mon_vgroupe /dev/sdb{1,2,3}
• Création des volume logiques
#lvcreate –L 5G –n mon_lvolume mon_vgroupe

18/03/2016
189

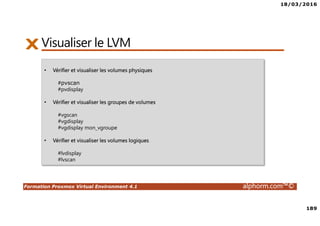

Visualiser le LVM
• Vérifier et visualiser les volumes physiques
#pvscan
#pvdisplay
• Vérifier et visualiser les groupes de volumes
#vgscan
#vgdisplay
#vgdisplay mon_vgroupe
• Vérifier et visualiser les volumes logiques
#lvdisplay
#lvscan

18/03/2016
190

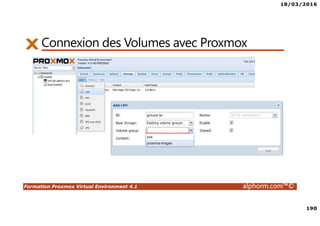

Connexion des Volumes avec Proxmox

18/03/2016
191

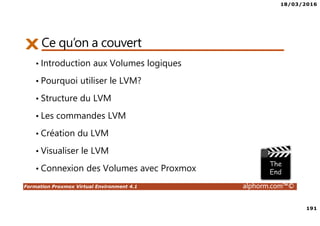

• Introduction aux Volumes logiques
• Pourquoi utiliser le LVM?
• Structure du LVM
• Les commandes LVM
• Création du LVM
• Visualiser le LVM
• Connexion des Volumes avec Proxmox

18/03/2016
192
Ludovic Quenec'hdu
Le ZFS

18/03/2016
193
Plan
• Le stockage ZFS
• Installation de ZFS
• Mise en oeuvre
• Mise en oeuvre dans Proxmox

18/03/2016
194
Le stockage ZFS
• GRANDES capacités de stockage
• Support natif du RAID :
RAID-0, RAID-1, RAID-Z (RAID-5 améliore, parités doubles ou triples)
• Intégrité des données :
Les données et métadonnées ont de sommes de contrôle vérifiées à chaque lecture de bloc et mise
à jour à chaque écriture
« Autoréparation » via les sommes de contrôle (si miroir)
Réplication explicite, peut conserver jusque 3 copies des blocs
• Répartition dynamique :
Distribue automatiquement les écritures à travers tous les périphériques
L’ajout d’un nouveau périphérique n’oblige pas la migration des données
Peut allouer les blocs de données sur les disques de façon proportionnelle à leurs performances

18/03/2016
195
Le stockage ZFS
• Compression/décompression à la volée
• Gestion des quotas
• Gestion de réservations d’espaces
• Instantanés et clones
• Envoi/Réception :
Permet d’échanger des instantanés pour les sauvegardes sur des systèmes distants
• Déduplication :
Permet de détecter des données redondantes et ainsi économiser l’espace disque

18/03/2016
196
Le stockage ZFS

18/03/2016
197
Installation de ZFS
• Installation du paquets ZFS
# apt-cache show zfsutils
Package: zfsutils
Status: install ok installed
Priority: optional
Section: admin
Installed-Size: 3206
Maintainer: Debian ZFS on Linux maintainers <pkg-zfsonlinux-
devel@lists.alioth.debian.org>

18/03/2016
198
Mise en oeuvre
• Création du pool ZFS avec et sans raid
#zpool create lxc /dev/sdb /dev/sdc
#zpool create lxc raidz /dev/sdb /dev/sdc
#zpool list
#zpool status
• Création du dataset lxc/containes en déduplication
#zfs create -o dedup=on lxc/conteneurs
#zfs list

18/03/2016
199

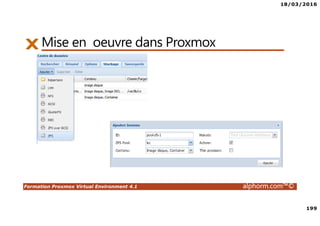

Mise en oeuvre dans Proxmox

18/03/2016
200
• Le stockage ZFS
• Installation de ZFS
• Mise en oeuvre
• Mise en oeuvre dans Proxmox

18/03/2016
201
Ludovic Quenec'hdu
Le NAS - NFS

18/03/2016
202
Plan
• Introduction au NFS
• Mise en oeuvre simple d’un serveur NFS
• Accéder à un serveur NFS avec Proxmox

18/03/2016
203
Introduction a NFS
• NFS – Network File System est un système de fichiers réseau
• Développé par SUN Microsystem dans les années 1980
• NFS offre l’export de répertoires pour des machines distantes
• NFS V1,2 et 3 s’appuie sur les RPC - appels de procédure distante
• Plusieurs versions :
NFS version 1 et 2 utilise le protocole UDP, n’est pas sécurisé
NFS V3 supporte le transport sur TCP, mais n’est pas toujours sécurisé
NFS V4.x est une réecriture totale du protocole NFS
• Support de Kerberos, chiffrement des communications, reprise sur incident,
parallélisation des transferts (stripping).

18/03/2016
204
Mise en oeuvre simple d’un serveur NFS
• Installation des paquets nfs pour le server et le client
#yum install nfs-utils
#rpm -ql nfs-utils
• Configuration du server
#vi /etc/exports
/nfs *(rw,no_root_squash,anonuid=2000,anongid=2000)
#exportfs -avr
exporting *:/nfs
• Montage de l’export nfs du client
#mount.nfs4 nfs-server:/nfs /mnt/

18/03/2016
205

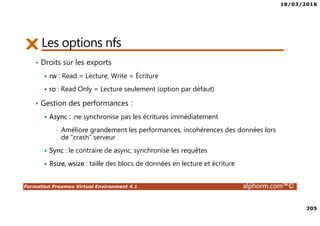

Les options nfs
• Droits sur les exports
rw : Read = Lecture, Write = Écriture
ro : Read Only = Lecture seulement (option par défaut)
• Gestion des performances :
Async : ne synchronise pas les écritures immédiatement
• Améliore grandement les performances, incohérences des données lors
de “crash” serveur
Sync : le contraire de async, synchronise les requêtes
Rsize, wsize : taille des blocs de données en lecture et écriture

18/03/2016
206
Les options nfs
• Mapping utilisateurs :
root_squash : mappe l’utilisateur vers un utilisateur anonyme (option par
défaut)
No_root_squash : n'effectue pas de mapping pour l'utilisateur root
anonuid : indique au serveur NFS l'UID de l'utilisateur anonyme
anongid : indique au serveur NFS le GID de l'utilisateur anonyme
• Autres options :
subtree_check: vérifie l’existence des sous répertoires de l’export
no_subtree_check: Ne vérifie pas l’existence des sous répertoires de l’export

18/03/2016
207
Accéder à un serveur NFS avec Proxmox

18/03/2016
208
•Introduction au NFS
•Mise en oeuvre simple d’un serveur NFS
•Accéder à un serveur NFS avec Proxmox

18/03/2016
209
Ludovic Quenec'hdu
Le SAN - iSCSI

18/03/2016
210
PlanPlan
• Le protocole ISCSI – Internet Small Computer Interface
• Les Logicals Units Numbers - LUN
• Notion de cibles – Targets
• Notion d’initiateur – Initiator
• Introduction au service targetcli
• Installation du service
• Les “Backstore” fileio, blockio
• iSCSI Qualified Name
• Sauvegarde de la configuration
• Firewalld
• Connexion des cibles iscsi avec proxmox

18/03/2016
211

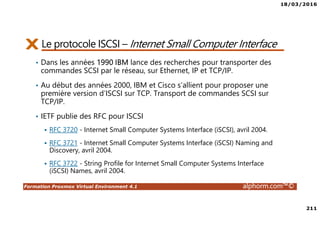

Le protocole ISCSI – Internet Small Computer Interface
• Dans les années 1990 IBM lance des recherches pour transporter des
commandes SCSI par le réseau, sur Ethernet, IP et TCP/IP.
• Au début des années 2000, IBM et Cisco s’allient pour proposer une
première version d’ISCSI sur TCP. Transport de commandes SCSI sur
TCP/IP.
• IETF publie des RFC pour ISCSI
RFC 3720 - Internet Small Computer Systems Interface (iSCSI), avril 2004.
RFC 3721 - Internet Small Computer Systems Interface (iSCSI) Naming and
Discovery, avril 2004.
RFC 3722 - String Profile for Internet Small Computer Systems Interface
(iSCSI) Names, avril 2004.

18/03/2016
212

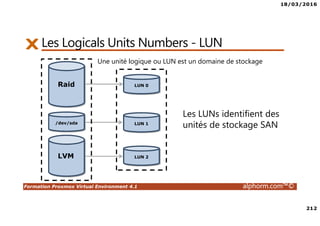

Les Logicals Units Numbers - LUN
Raid
/dev/sda
LVM
Une unité logique ou LUN est un domaine de stockage
LUN 0
LUN 1
LUN 2
Les LUNs identifient des
unités de stockage SAN

18/03/2016
213

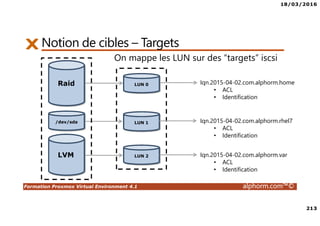

Notion de cibles – Targets
On mappe les LUN sur des “targets” iscsi
Iqn.2015-04-02.com.alphorm.home
• ACL
• Identification
Iqn.2015-04-02.com.alphorm.rhel7
• ACL
• Identification
Iqn.2015-04-02.com.alphorm.var
• ACL
• Identification
Raid
/dev/sda
LUN 0
LUN 1
LUN 2LVM

18/03/2016
214

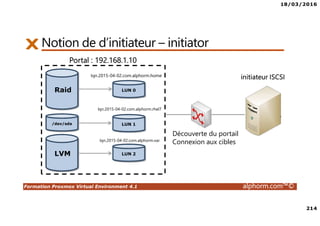

Notion de d’initiateur – initiator
Portal : 192.168.1.10
Raid
/dev/sda
LVM
LUN 0
LUN 1
LUN 2
Iqn.2015-04-02.com.alphorm.var
Iqn.2015-04-02.com.alphorm.home
Iqn.2015-04-02.com.alphorm.rhel7
initiateur ISCSI
Découverte du portail
Connexion aux cibles

18/03/2016
215

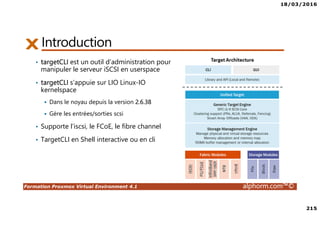

Introduction
• targetCLI est un outil d’administration pour
manipuler le serveur iSCSI en userspace
• targetCLI s’appuie sur LIO Linux-IO
kernelspace
Dans le noyau depuis la version 2.6.38
Gère les entrées/sorties scsi
• Supporte l’iscsi, le FCoE, le fibre channel
• TargetCLI en Shell interactive ou en cli

18/03/2016
216

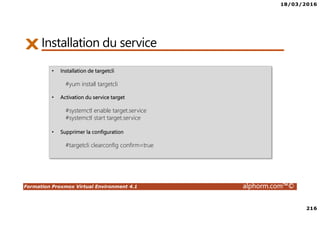

Installation du service
• Installation de targetcli
#yum install targetcli
• Activation du service target
#systemctl enable target.service
#systemctl start target.service
• Supprimer la configuration
#targetcli clearconfig confirm=true

18/03/2016
217

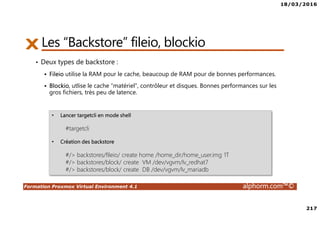

• Deux types de backstore :
Fileio utilise la RAM pour le cache, beaucoup de RAM pour de bonnes performances.
Blockio, utlise le cache “matériel”, contrôleur et disques. Bonnes performances sur les
gros fichiers, très peu de latence.
Les “Backstore” fileio, blockio
• Lancer targetcli en mode shell
#targetcli
• Création des backstore
#/> backstores/fileio/ create home /home_dir/home_user.img 1T
#/> backstores/block/ create VM /dev/vgvm/lv_redhat7
#/> backstores/block/ create DB /dev/vgvm/lv_mariadb

18/03/2016
219

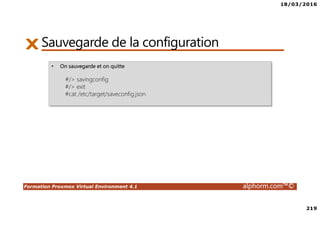

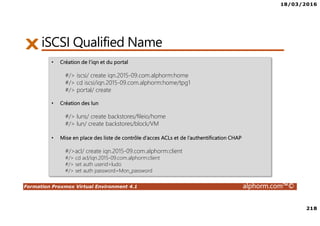

Sauvegarde de la configuration
• On sauvegarde et on quitte
#/> savingconfig
#/> exit
#cat /etc/target/saveconfig.json

18/03/2016
220

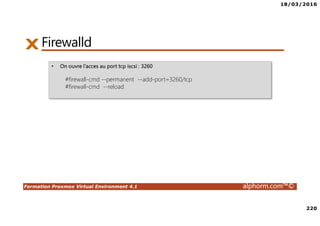

Firewalld
• On ouvre l’acces au port tcp iscsi : 3260
#firewall-cmd --permanent --add-port=3260/tcp
#firewall-cmd --reload

18/03/2016
221

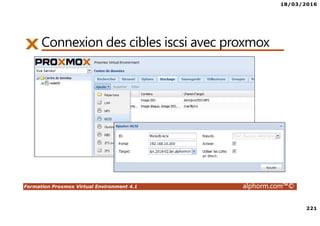

Connexion des cibles iscsi avec proxmox

18/03/2016
222

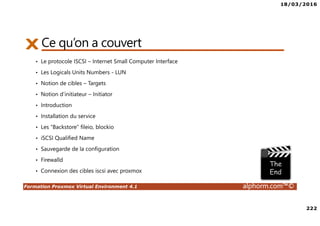

• Le protocole ISCSI – Internet Small Computer Interface
• Les Logicals Units Numbers - LUN
• Notion de cibles – Targets
• Notion d’initiateur – Initiator
• Introduction
• Installation du service
• Les “Backstore” fileio, blockio
• iSCSI Qualified Name
• Sauvegarde de la configuration
• Firewalld
• Connexion des cibles iscsi avec proxmox

18/03/2016
223
Ludovic Quenec'hdu
Glusterfs
(Les FS distribués)

18/03/2016
224
Plan
• Glusterfs en quelque mots ou presque
• Fonctionnalités de glusterfs
• Installation et configuration des serveurs glusterfs
• Glusterfs en distribué
• Glustersf en réplication
• Gluterfs en « stripping »

18/03/2016
225
Glusterfs en quelque mots ou presque

18/03/2016
226
• Glusterfs est un système de fichiers en cluster ou cloud
• Il permet d’agréger des volumes provenant de plusieurs types
d’architecture NAS, SAN, …et propose au client un seul volume
• Il ne s’appuie pas sur des métadonnées, tous les nœuds du cluster sont
de même nature, pas de maitre/esclave ou primaire/secondaire
• glusterfs utilise l’interface FUSE ce qui lui permet de travailler avec des
systèmes de fichiers de type différents, un serveur en ext4, un xfs, un
zfs,…
• C’est un système de fichiers qui résiste aux pannes

18/03/2016
227

18/03/2016
228

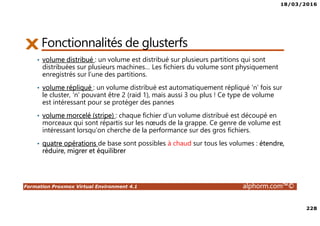

Fonctionnalités de glusterfs
• volume distribué : un volume est distribué sur plusieurs partitions qui sont
distribuées sur plusieurs machines… Les fichiers du volume sont physiquement
enregistrés sur l’une des partitions.
• volume répliqué : un volume distribué est automatiquement répliqué ‘n’ fois sur
le cluster, ‘n’ pouvant être 2 (raid 1), mais aussi 3 ou plus ! Ce type de volume
est intéressant pour se protéger des pannes
• volume morcelé (stripe) : chaque fichier d’un volume distribué est découpé en
morceaux qui sont répartis sur les nœuds de la grappe. Ce genre de volume est
intéressant lorsqu’on cherche de la performance sur des gros fichiers.
• quatre opérations de base sont possibles à chaud sur tous les volumes : étendre,
réduire, migrer et équilibrer

18/03/2016
229

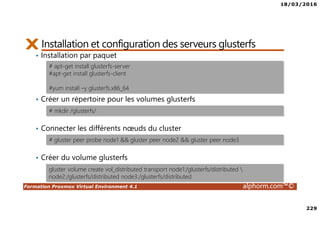

Installation et configuration des serveurs glusterfs
• Installation par paquet
• Créer un répertoire pour les volumes glusterfs
• Connecter les différents nœuds du cluster
• Créer du volume glusterfs
# apt-get install glusterfs-server
#apt-get install glusterfs-client
#yum install –y glusterfs.x86_64
# mkdir /glusterfs/
# gluster peer probe node1 && gluster peer node2 && gluster peer node3
gluster volume create vol_distributed transport node1:/glusterfs/distributed
node2:/glusterfs/distributed node3:/glusterfs/distributed

18/03/2016
230

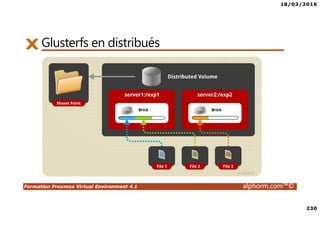

Glusterfs en distribués

18/03/2016
231

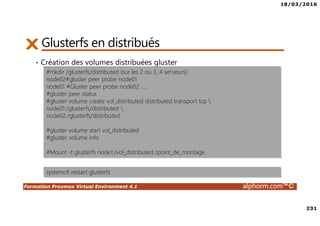

Glusterfs en distribués
• Création des volumes distribuées gluster
#mkdir /glusterfs/distributed (sur les 2 ou 3, 4 serveurs)
node02#gluster peer probe node01
node01 #Gluster peer probe node02 …..
#gluster peer status
#gluster volume create vol_distributed distributed transport tcp
node01:/glusterfs/distributed
node02:/glusterfs/distributed
#gluster volume start vol_distributed
#gluster volume info
#Mount -t glusterfs node1:/vol_distributed /point_de_montage
systemctl restart glusterfs

18/03/2016
232
Glustersf en réplication

18/03/2016
233

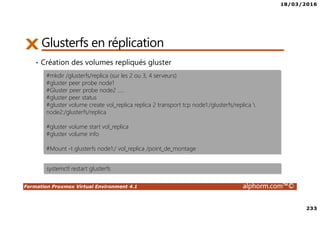

Glusterfs en réplication
• Création des volumes repliqués gluster
#mkdir /glusterfs/replica (sur les 2 ou 3, 4 serveurs)
#gluster peer probe node1
#Gluster peer probe node2 …..
#gluster volume create vol_replica replica 2 transport tcp node1:/glusterfs/replica
node2:/glusterfs/replica
#gluster volume start vol_replica
#Mount -t glusterfs node1:/ vol_replica /point_de_montage

18/03/2016
235

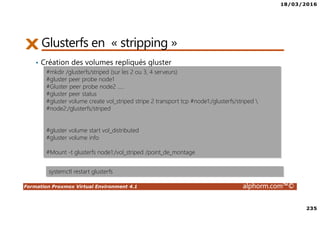

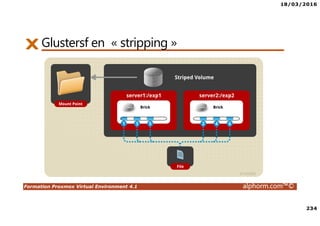

Glusterfs en « stripping »
• Création des volumes repliqués gluster
#mkdir /glusterfs/striped (sur les 2 ou 3, 4 serveurs)
#gluster peer probe node1
#Gluster peer probe node2 …..
#gluster volume create vol_striped stripe 2 transport tcp #node1:/glusterfs/striped
#node2:/glusterfs/striped
#gluster volume start vol_distributed
#Mount -t glusterfs node1:/vol_striped /point_de_montage

18/03/2016
236

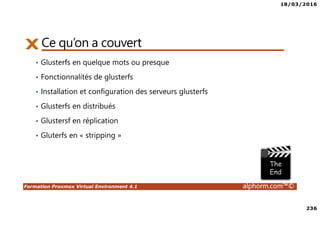

• Glusterfs en quelque mots ou presque
• Fonctionnalités de glusterfs
• Installation et configuration des serveurs glusterfs
• Glusterfs en distribués
• Glustersf en réplication
• Gluterfs en « stripping »

18/03/2016
237
Ludovic Quenec'hdu
Ceph, les Filesystem
distribués

18/03/2016
238
Plan
• C’est quoi ceph ?
• Installation de Ceph
• Configuration et mise en œuvre de ceph

18/03/2016
239

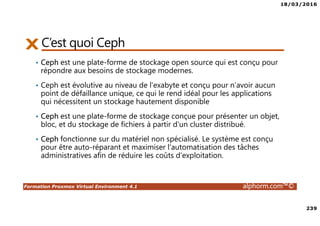

C’est quoi Ceph
• Ceph est une plate-forme de stockage open source qui est conçu pour
répondre aux besoins de stockage modernes.
• Ceph est évolutive au niveau de l’exabyte et conçu pour n’avoir aucun
point de défaillance unique, ce qui le rend idéal pour les applications
qui nécessitent un stockage hautement disponible
• Ceph est une plate-forme de stockage conçue pour présenter un objet,
bloc, et du stockage de fichiers à partir d'un cluster distribué.
• Ceph fonctionne sur du matériel non spécialisé. Le système est conçu
pour être auto-réparant et maximiser l'automatisation des tâches
administratives afin de réduire les coûts d'exploitation.

18/03/2016
240

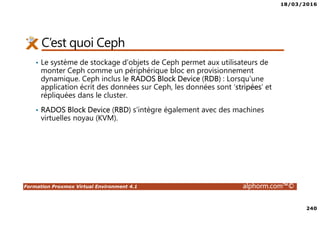

C’est quoi Ceph
• Le système de stockage d'objets de Ceph permet aux utilisateurs de
monter Ceph comme un périphérique bloc en provisionnement
dynamique. Ceph inclus le RADOS Block Device (RDB) : Lorsqu'une
application écrit des données sur Ceph, les données sont ‘stripées’ et
répliquées dans le cluster.
• RADOS Block Device (RBD) s'intègre également avec des machines
virtuelles noyau (KVM).

18/03/2016
241
Installation de Ceph
• Deux types d’installations :
1. Serveurs Ceph indépendant de proxmox
2. Gestion de ceph directement dans proxmox
• Installation dans proxmox
Mettre à jour le système avec le repository pvetest
• /etc/apt/source.list
Avec l’outil PVECEPH

18/03/2016
242

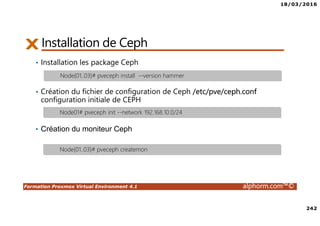

• Installation les package Ceph
• Création du fichier de configuration de Ceph /etc/pve/ceph.conf
configuration initiale de CEPH
• Création du moniteur Ceph
Node{01..03}# pveceph install --version hammer
Node01# pveceph init --network 192.168.10.0/24
Node{01..03}# pveceph createmon

18/03/2016
243

18/03/2016
244

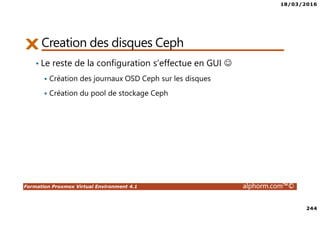

Creation des disques Ceph
• Le reste de la configuration s’effectue en GUI ☺
Création des journaux OSD Ceph sur les disques
Création du pool de stockage Ceph

18/03/2016
245

18/03/2016
246

18/03/2016
247

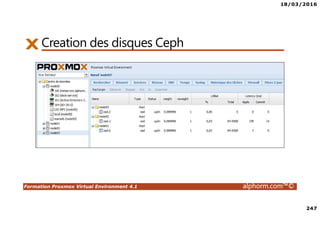

18/03/2016
248

18/03/2016
249
• C’est quoi Ceph ?
• Installation de Ceph
• Configuration et mise en œuvre de Ceph

18/03/2016
250
Ludovic Quenec'hdu
Un peu de théorie
Cluster Proxmox

18/03/2016
251
PlanPlan
•C’est quoi un cluster ?
•Vocabulaire pour bien comprendre
•Corosync et pvecluster

18/03/2016
252

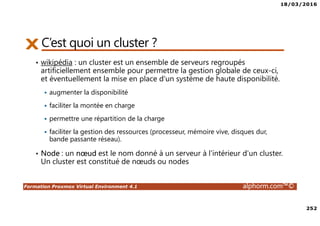

C’est quoi un cluster ?
• wikipédia : un cluster est un ensemble de serveurs regroupés
artificiellement ensemble pour permettre la gestion globale de ceux-ci,
et éventuellement la mise en place d'un système de haute disponibilité.
augmenter la disponibilité
faciliter la montée en charge
permettre une répartition de la charge
faciliter la gestion des ressources (processeur, mémoire vive, disques dur,
bande passante réseau).
• Node : un nœud est le nom donné à un serveur à l'intérieur d'un cluster.
Un cluster est constitué de nœuds ou nodes

18/03/2016
253

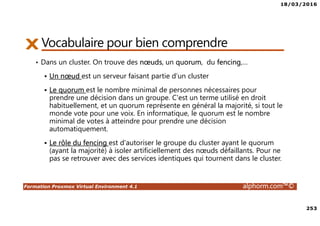

Vocabulaire pour bien comprendre
• Dans un cluster. On trouve des nœuds, un quorum, du fencing,…
Un nœud est un serveur faisant partie d’un cluster
Le quorum est le nombre minimal de personnes nécessaires pour
prendre une décision dans un groupe. C'est un terme utilisé en droit
habituellement, et un quorum représente en général la majorité, si tout le
monde vote pour une voix. En informatique, le quorum est le nombre
minimal de votes à atteindre pour prendre une décision
automatiquement.
Le rôle du fencing est d'autoriser le groupe du cluster ayant le quorum
(ayant la majorité) à isoler artificiellement des nœuds défaillants. Pour ne
pas se retrouver avec des services identiques qui tournent dans le cluster.

18/03/2016
254
Corosync
• Proxmox utilise les services Corosync et pve-cluster, pour mettre en
place le cluster :
Corosync : permet de mettre en cluster les nœuds, création du cluster,
acceptation de nouveaux membres
pve-cluster : Ce service est le cœur de toute installation Proxmox VE .
Il fournit un système de fichier Proxmox_Cluster_file_system_ (pmxcfs), pour
stocker les fichiers de configuration, répliqué en temps réel sur tous les
nœuds en utilisant corosync. Les fichiers de configuration sont stockés dans
le répertoire /etc/pve.

18/03/2016
255
•C’est quoi un cluster ?
•Vocabulaire pour bien comprendre
•Corosync et pvecluster

18/03/2016
256
Ludovic Quenec'hdu
Cluster Proxmox
Installation d'un cluster et ajout
et suppression de nœuds

18/03/2016
257
PlanPlan
• Installation, mise en place d’un cluster
• Ajout de nœuds dans le cluster
• Suppression de nœuds dans le cluster

18/03/2016
258
Installation, mise en place d’un cluster
• Avec Proxmox, on réalise la plupart des opérations avec l’interface de
gestion WEB, mais pas la création d’un cluster.
• Ouverture d’un shell avec la console ou en SSH
Se loguer en root et exécuter la commande suivante :
• Création du cluster apartirr nœud node00
#pvecm creates Cluster_alphorm
#pvecm status

18/03/2016
259

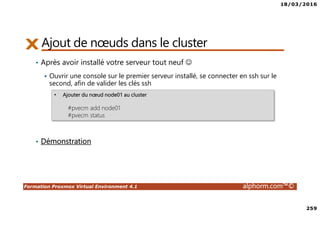

Ajout de nœuds dans le cluster
• Après avoir installé votre serveur tout neuf ☺
Ouvrir une console sur le premier serveur installé, se connecter en ssh sur le
second, afin de valider les clés ssh
• Démonstration
• Ajouter du nœud node01 au cluster
#pvecm add node01
#pvecm status

18/03/2016
260

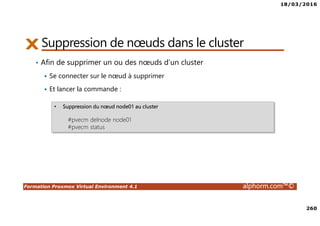

Suppression de nœuds dans le cluster
• Afin de supprimer un ou des nœuds d’un cluster
Se connecter sur le nœud à supprimer
Et lancer la commande :
• Suppression du nœud node01 au cluster
#pvecm delnode node01
#pvecm status

18/03/2016
261
• Installation, mise en place d’un cluster
• Ajout de nœuds dans le cluster
• Suppression de nœuds dans le cluster

18/03/2016
262
Ludovic Quenec'hdu
Cluster Proxmox
Migration des machines
virtuelles

18/03/2016
263
PlanPlan
• Les différentes options pour déplacer des VMs sur les
nœuds
• Migration de containers et de machines virtuelles kvm

18/03/2016
264

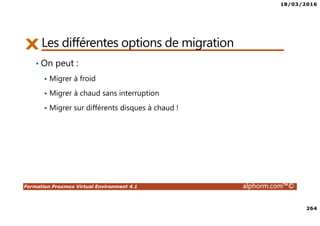

Les différentes options de migration
• On peut :
Migrer à froid
Migrer à chaud sans interruption
Migrer sur différents disques à chaud !

18/03/2016
265
Migration de containers et VMs

18/03/2016
266
Migration de containers et VMs

18/03/2016
273

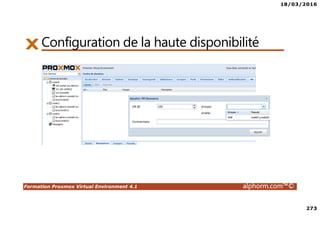

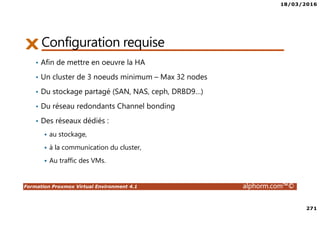

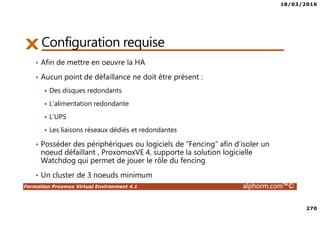

Configuration de la haute disponibilité

18/03/2016
274

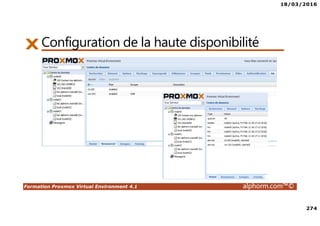

Configuration de la haute disponibilité

18/03/2016
275
•Configuration requise
•Configuration de la haute disponibilité

18/03/2016
276
Ludovic Quenec'hdu
Gestion des utilisateurs
Privilèges, rôles
et permissions

18/03/2016
277
Plan
• Utilisateurs
• Rôles
• Privilèges et permissions
• Modification des permissions

18/03/2016
278

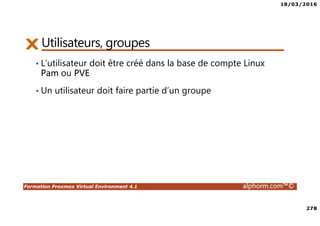

Utilisateurs, groupes
• L’utilisateur doit être créé dans la base de compte Linux
Pam ou PVE
• Un utilisateur doit faire partie d’un groupe

18/03/2016
279

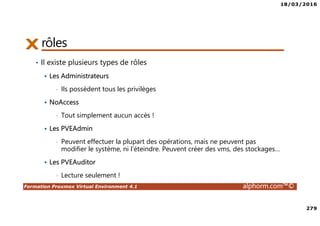

rôles
• Il existe plusieurs types de rôles
Les Administrateurs
• Ils possèdent tous les privilèges
NoAccess
• Tout simplement aucun accès !
Les PVEAdmin
• Peuvent effectuer la plupart des opérations, mais ne peuvent pas
modifier le système, ni l’éteindre. Peuvent créer des vms, des stockages…
Les PVEAuditor
• Lecture seulement !

18/03/2016
280

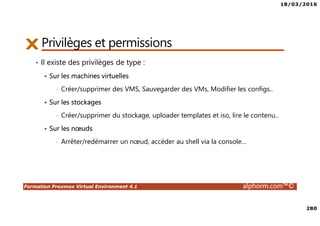

Privilèges et permissions
• Il existe des privilèges de type :
Sur les machines virtuelles
• Créer/supprimer des VMS, Sauvegarder des VMs, Modifier les configs..
Sur les stockages
• Créer/supprimer du stockage, uploader templates et iso, lire le contenu..
Sur les nœuds
• Arrêter/redémarrer un nœud, accéder au shell via la console…

18/03/2016
281
Modifier les droits
• Les pools de ressources ?
Attribuer des permissions sur les objets

18/03/2016
282
• Utilisateurs
• Rôles
• Privilèges et permissions
• Modification des permissions

18/03/2016
283
Ludovic Quenec'hdu
Conclusion

18/03/2016
284
Le plan de formation
• Vue d'ensemble de Proxmox VE
• Présentation de ProxmoxVE 4.1
• Installation de ProxmoxVE
• Découverte de l'interface d'administration
• Les technos de virtualisation
• les machines virtuelles
• Les containers
• Kernelbased Virtual machine – KVM
• LXC - Linux containers
• Les machines virtuelles sous Proxmox
• Ma première machine virtuelle
• Les templates lxc
• Déploiement du container LXC
• Gérer les machines virtuelles
• Booster la VM
• Démarrer, arrêter, suspendre les Vms
• Les snapshots
• Clonage et modèles
• Le modèle réseau
• Introduction au réseau Proxmox
• Comprendre les pont réseau – Bridge
• Comprendre l'agrégation de lien
• Le modèle de stockage
• introduction au stockage avec Proxmox
• Le LVM Logical Volume Manager
• Le ZFS
• Le NAS – NFS
• Le SAN – ISCSI
• Les FS distribues - Glusterfs
• Les FS distribues – ceph
• Cluster Proxmox
• Un peu de théorie
• Installation d'un cluster et ajout et suppression de
nœuds
• Migration des machines virtuelles
• Haute disponibilité
• Mise en place de la HA
• Gestion des utilisateurs
• Privilèges, rôles et permissions

18/03/2016
285
Avez-vous des Questions /Remarques /Commentaires ?

18/03/2016
286
A bientôt ☺
Pour une nouvelle formation sur Linux Red Hat.
Red Hat Administration
Virtualization, HA, Openstack

Alphorm.com Support de la Formation PromoxVE 4.x

Recommandé

Recommandé

Contenu connexe

Tendances

Tendances (20)

En vedette

En vedette (20)

Similaire à Alphorm.com Support de la Formation PromoxVE 4.x

Similaire à Alphorm.com Support de la Formation PromoxVE 4.x (20)

Plus de Alphorm

Plus de Alphorm (20)

Dernier

Dernier (9)

Alphorm.com Support de la Formation PromoxVE 4.x
