Alphorm.com Support de la Formation Oracle VM Administration

01/07/2016
1
Formation OracleVM 3.X Administration alphorm.com™©
Site : http://www.alphorm.com
Blog : http://blog.alphorm.com
Ludovic Quenec'hdu
Formateur et Consultant indépendant
OpenSource et virtualisation
Formation
Oracle VM 3.x

01/07/2016
2

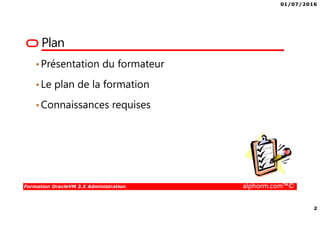

Plan
•Présentation du formateur
•Le plan de la formation
•Connaissances requises

01/07/2016
3
Présentation du formateur
Ludovic QUENEC’HDU
• lquenec@alphorm.com
• Consultant et expert en Open source, logiciel libre et virtualisation
• Mission de conseil, d’architecture, d’administration, de migration et de
formation
• Mes références :
Mon profil LinkedIn : https://fr.linkedin.com/pub/ludovic-quenec-hdu/47/6bb/550
Mon profil Alphorm : http://www.alphorm.com/formateur/ludovic-quenechdu

01/07/2016
4
Mes formations sur Alphorm

01/07/2016
5
Le plan de formation
• État de l'art la virtualisation
• Introduction à la virtualisation
• Les hyperviseurs Xen, KVM
• OracleVM présentation

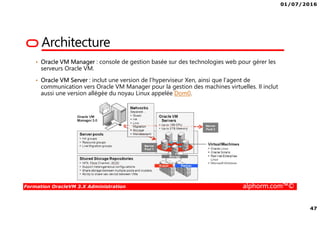

• Ecosystème OracleVM
• Installation de l’environnement
• Oracle Linux 6

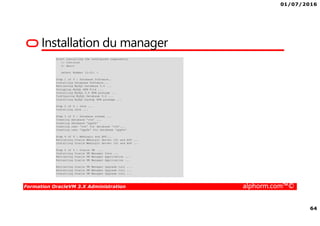

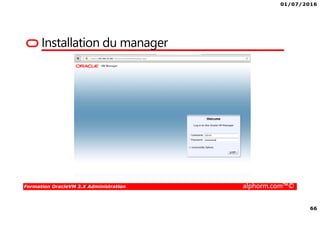

• Le Manager OracleVM

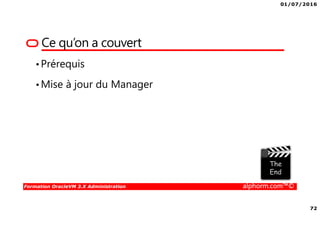

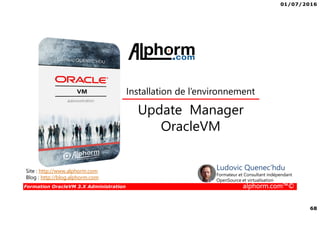

• Update Manager OracleVM
• OracleVM Server

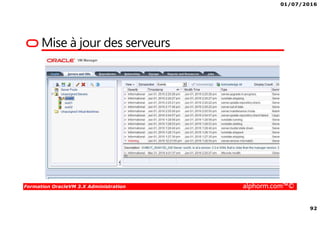

• Update OracleVM Server
• Découverte des serveurs
• Le Stockage

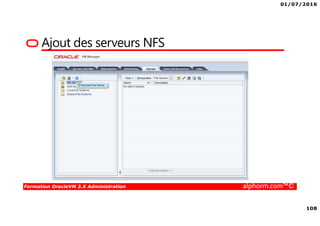

• Le stockage NFS

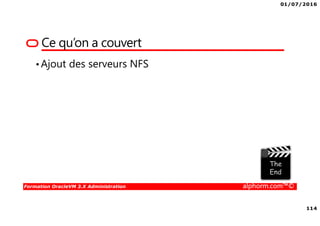

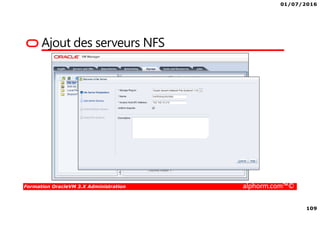

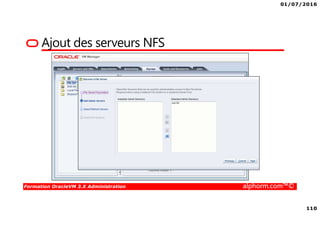

• Découverte des serveur de fichier NFS

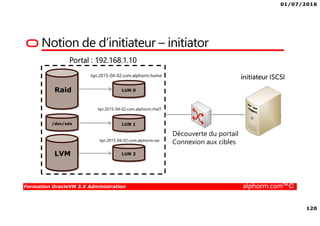

• Le stockage ISCSI

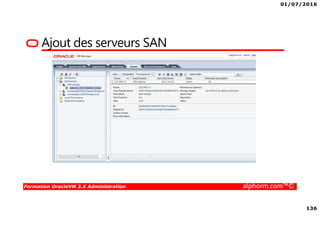

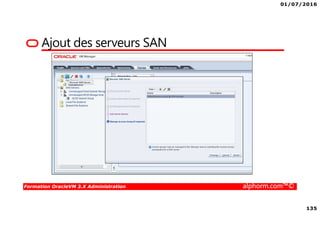

• Découverte des serveurs SAN

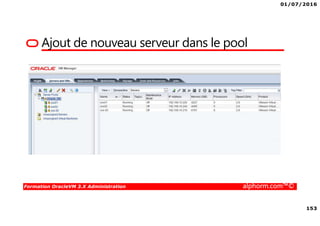

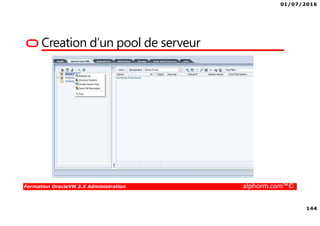

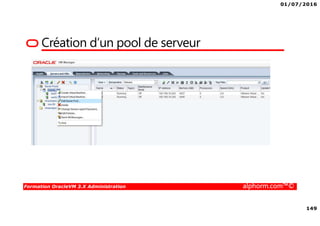

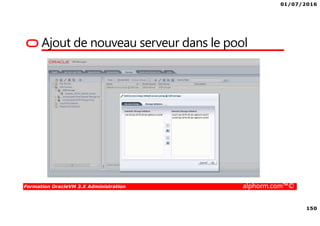

• Les pools de serveurs
• Comprendre les pools OracleVM

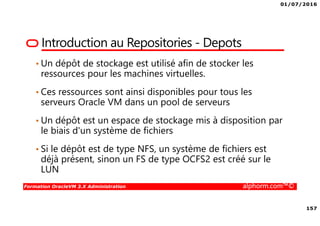

• Les repositories
• Comprendre les dépôts
• Créer des repositories

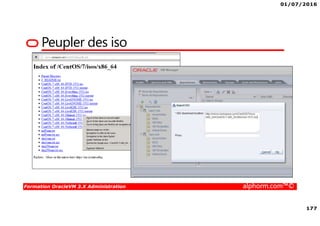

• Peupler les Repositories
• Comprendre les réseaux
• Introduction aux réseau virtuel
• Manipuler les réseaux logiques

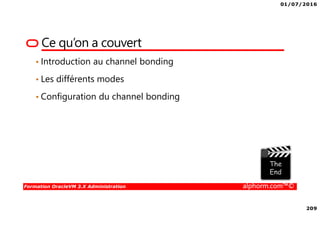

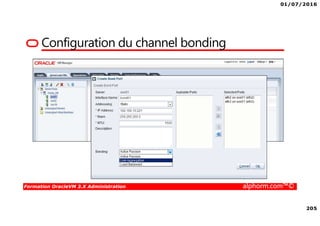

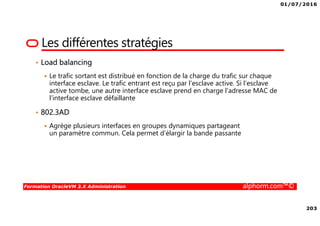

• Le Bonding

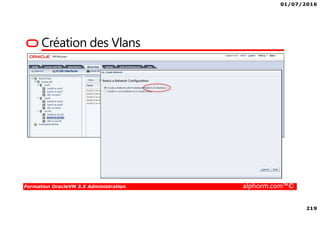

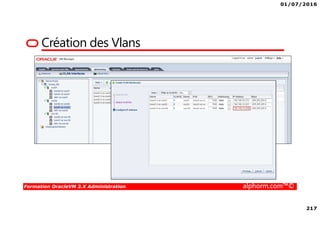

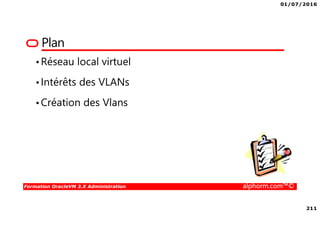

• Les VLAns

01/07/2016
6
• Les machines Virtuelles
• Création des VMs Linux

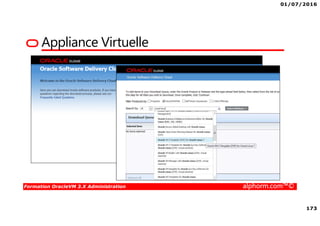

• Déployer des Appliance et modèles
• Création des VMs MS Windows
• Gestion des Vms

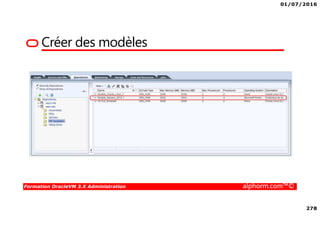

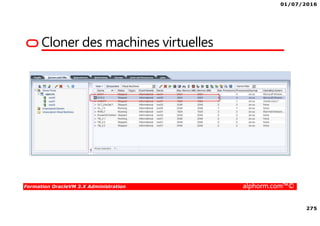

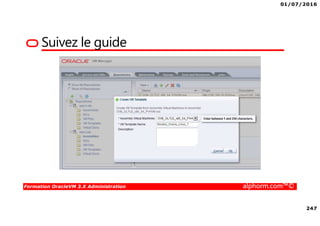

• Cloner des VMs, Créer des Modèles
• Migration de machine virtuelle
• Les pools de serveurs avancés
• DRS, DPM, HA

01/07/2016
7
Publics concernés et prérequis
• Administrateurs système Linux expérimentés, responsables
de la gestion des serveurs d’entreprise, souhaitant
apprendre à gérer de grands nombres de serveurs ou de
machines virtuelles à l’aide d’Oracle VM
• DSI qui souhaite comparer les différentes solutions de
virtualisations
• Professionnels de l'informatique titulaires de certifications
RHCSA, LPCI 1 et 2 ou qui possèdent une expérience
équivalente avec Linux
• Bonne expérience d’administration

01/07/2016
8

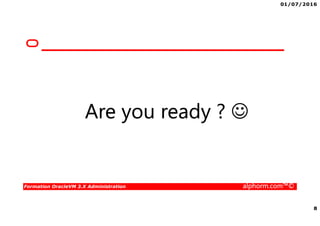

Are you ready ? ☺

01/07/2016
9
Ludovic Quenec'hdu
Introduction à la
virtualisation
État de l'art la
virtualisation

01/07/2016
10

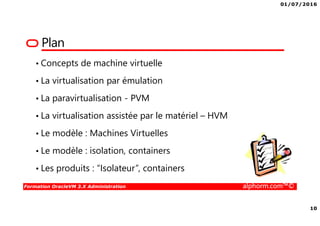

Plan

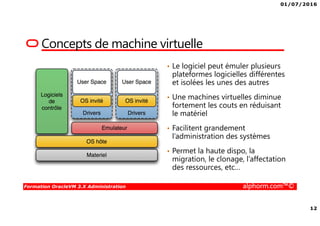

• Concepts de machine virtuelle
• La virtualisation par émulation
• La paravirtualisation - PVM
• La virtualisation assistée par le matériel – HVM
• Le modèle : Machines Virtuelles
• Le modèle : isolation, containers
• Les produits : “Isolateur”, containers

01/07/2016
13

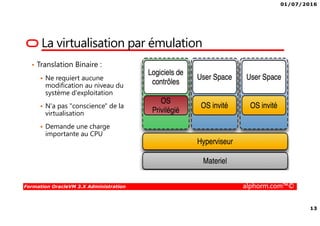

• Translation Binaire :
Ne requiert aucune
modification au niveau du
système d'exploitation
N'a pas "conscience" de la
virtualisation
Demande une charge
importante au CPU
La virtualisation par émulation

01/07/2016
14

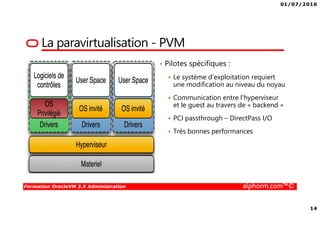

La paravirtualisation - PVM
• Pilotes spécifiques :
Le système d'exploitation requiert
une modification au niveau du noyau
Communication entre l’hyperviseur
et le guest au travers de « backend »
PCI passthrough – DirectPass I/O
Très bonnes performances

01/07/2016
15
La virtualisation assistée par le matériel - HVM
• Ajout d’extensions de virtualisation
au processeur :
Intel VT et d’AMD-V
Les VMs gèrent leurs propres
interruptions et changement
contexte
Plus d’émulations des zones
mémoires
Supprime une partie de la couche
de virtualisation VMM
Très bonnes performances

01/07/2016
16

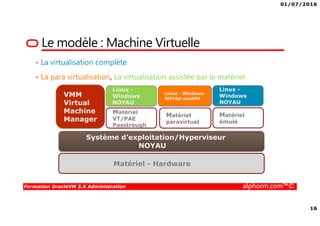

Le modèle : Machine Virtuelle
• La virtualisation complète
• La para virtualisation, La virtualisation assistée par le matériel
Matériel - Hardware
Système d’exploitation/Hyperviseur
NOYAU
Matériel
émulé
Linux -
Windows
NOYAU
Matériel
paravirtuel
Linux - Windows
NOYAU modifié
Matériel
VT/PAE
Passtrough
Linux -
Windows
NOYAU
VMM
Virtual
Machine
Manager

01/07/2016
17

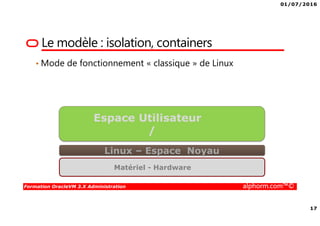

Le modèle : isolation, containers
Linux – Espace Noyau
Espace Utilisateur
/
• Mode de fonctionnement « classique » de Linux

01/07/2016
18

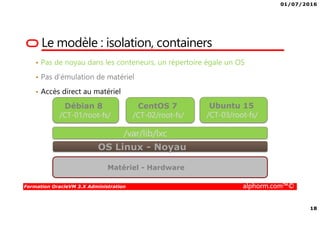

Le modèle : isolation, containers
• Pas de noyau dans les conteneurs, un répertoire égale un OS
• Pas d’émulation de matériel
• Accès direct au matériel
/var/lib/lxc
Ubuntu 15
/CT-03/root-fs/
CentOS 7
/CT-02/root-fs/
Débian 8
/CT-01/root-fs/
OS Linux - Noyau

01/07/2016
19

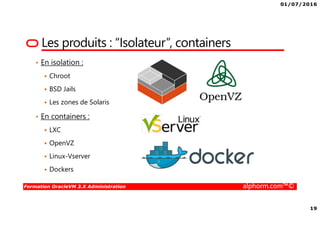

Les produits : “Isolateur”, containers
• En isolation :
Chroot
BSD Jails
Les zones de Solaris
• En containers :
LXC
OpenVZ
Linux-Vserver
Dockers

01/07/2016
20

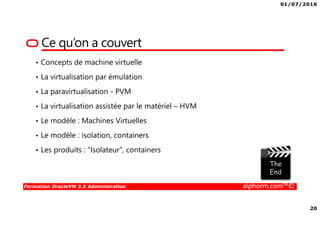

Ce qu’on a couvert
• Concepts de machine virtuelle
• La virtualisation par émulation
• La paravirtualisation - PVM
• La virtualisation assistée par le matériel – HVM
• Le modèle : Machines Virtuelles
• Le modèle : isolation, containers
• Les produits : “Isolateur”, containers

01/07/2016
21
Les hyperviseurs
Xen, KVM
État de l'art :
la virtualisation
Ludovic Quenec'hdu

01/07/2016
22
Plan
•KVM
Historique
Fonctionnalitées
Architecture
Outils
•Projet Xen
Historique
Qu’est ce que Xen?
Fonctionnalités
Architecture

01/07/2016
23

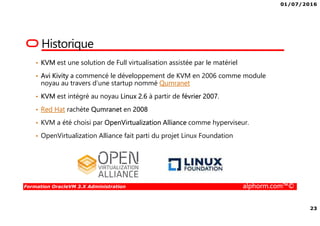

Historique
• KVM est une solution de Full virtualisation assistée par le matériel
• Avi Kivity a commencé le développement de KVM en 2006 comme module
noyau au travers d’une startup nommé Qumranet
• KVM est intégré au noyau Linux 2.6 à partir de février 2007.
• Red Hat rachète Qumranet en 2008
• KVM a été choisi par OpenVirtualization Alliance comme hyperviseur.
• OpenVirtualization Alliance fait parti du projet Linux Foundation

01/07/2016
24

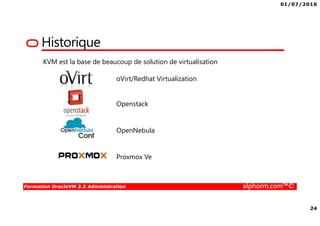

Historique
KVM est la base de beaucoup de solution de virtualisation
OpenNebula
oVirt/Redhat Virtualization
Openstack
Proxmox Ve

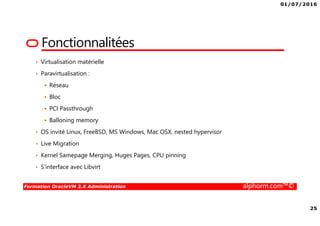

01/07/2016
26
Architecture
KVM module noyau !!
Crée un périphérique /dev/kvm
QEMU-KVM s’occupe de l’émulation
des périphériques (usb, réseau,
disques, cpu ... )
Une architecture virtualisée kvm,
repose sur le /dev/kvm et sur qemu
pour l’émulation
Les outils permettant de créer et
utiliser des machines virtuelles KVM
interagissent avec ce périphérique

01/07/2016
27

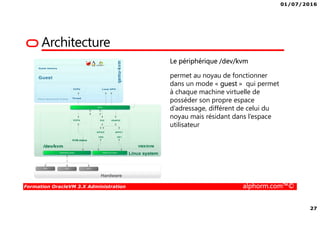

Architecture
permet au noyau de fonctionner
dans un mode « guest » qui permet
à chaque machine virtuelle de
posséder son propre espace
d’adressage, différent de celui du
noyau mais résidant dans l’espace
utilisateur
Le périphérique /dev/kvm

01/07/2016
28

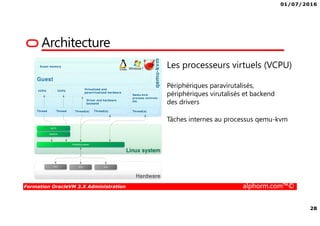

Architecture
Les processeurs virtuels (VCPU)
Périphériques paravirutalisés,
périphériques virutalisés et backend
des drivers
Tâches internes au processus qemu-kvm

01/07/2016

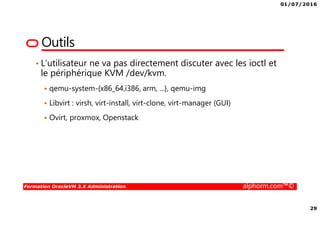

29
Outils
• L’utilisateur ne va pas directement discuter avec les ioctl et
le périphérique KVM /dev/kvm.
qemu-system-{x86_64,i386, arm, ...}, qemu-img
Libvirt : virsh, virt-install, virt-clone, virt-manager (GUI)
Ovirt, proxmox, Openstack

01/07/2016
30

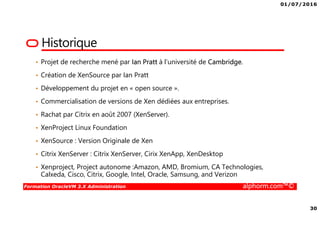

Historique
• Projet de recherche mené par Ian Pratt à l’université de Cambridge.
• Création de XenSource par Ian Pratt
• Développement du projet en « open source ».
• Commercialisation de versions de Xen dédiées aux entreprises.
• Rachat par Citrix en août 2007 (XenServer).
• XenProject Linux Foundation
• XenSource : Version Originale de Xen
• Citrix XenServer : Citrix XenServer, Cirix XenApp, XenDesktop
• Xenproject, Project autonome :Amazon, AMD, Bromium, CA Technologies,
Calxeda, Cisco, Citrix, Google, Intel, Oracle, Samsung, and Verizon

01/07/2016
31
• Xen est un hyperviseur de type 1 ou BareMetal open-source
• Son rôle est d’ordonnancer le fonctionnement des différentes machines
virtuelles
• Il permet donc d’exécuter plusieurs instances de systèmes d’exploitation en
parallèle sur une seule machine (ou hôte).
• Xen est peut être le seul hyperviseur type-1 disponible en open source.
• Xen est utilisé comme base pour un certain nombre de différentes applications
commerciales et open source
• La virtualisation des serveurs, de l'Infrastructure as a Service (IaaS), la
virtualisation de bureau, etc...
• Xen est la base des plus grands Cloud en production aujourd'hui.

01/07/2016
32

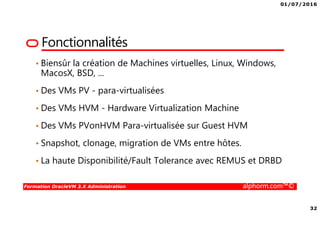

Fonctionnalités
• Biensûr la création de Machines virtuelles, Linux, Windows,
MacosX, BSD, ...
• Des VMs PV - para-virtualisées
• Des VMs HVM - Hardware Virtualization Machine
• Des VMs PVonHVM Para-virtualisée sur Guest HVM
• Snapshot, clonage, migration de VMs entre hôtes.
• La haute Disponibilité/Fault Tolerance avec REMUS et DRBD

01/07/2016
33

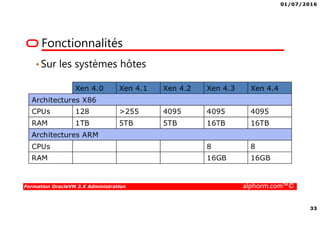

Fonctionnalités
•Sur les systèmes hôtes

01/07/2016
34

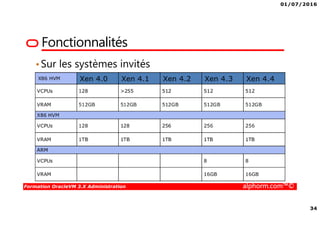

Fonctionnalités
•Sur les systèmes invités

01/07/2016
35

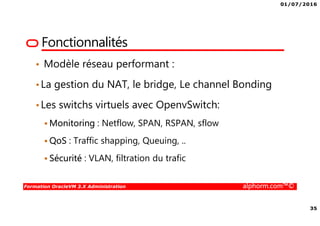

Fonctionnalités
• Modèle réseau performant :
•La gestion du NAT, le bridge, Le channel Bonding
•Les switchs virtuels avec OpenvSwitch:
Monitoring : Netflow, SPAN, RSPAN, sflow
QoS : Traffic shapping, Queuing, ..
Sécurité : VLAN, filtration du trafic

01/07/2016
37
Fonctionnalités
• PCI-Passthrough
• Ballooning
• NUMA scheduler affinity
• CPUPools
• Et plus encore ...

01/07/2016

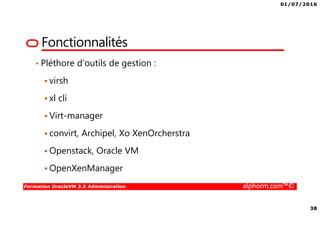

38
Fonctionnalités
• Pléthore d’outils de gestion :
virsh
xl cli
Virt-manager
convirt, Archipel, Xo XenOrcherstra
Openstack, Oracle VM
OpenXenManager

01/07/2016
39

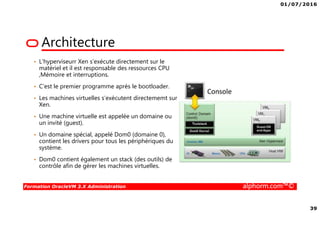

Architecture
• L’hyperviseurr Xen s’exécute directement sur le
matériel et il est responsable des ressources CPU
,Mémoire et interruptions.
• C’est le premier programme après le bootloader.
• Les machines virtuelles s’exécutent directememt sur
Xen.
• Une machine virtuelle est appelée un domaine ou
un invité (guest).
• Un domaine spécial, appelé Dom0 (domaine 0),
contient les drivers pour tous les périphériques du
système.
• Dom0 contient également un stack (des outils) de
contrôle afin de gérer les machines virtuelles.

01/07/2016
40

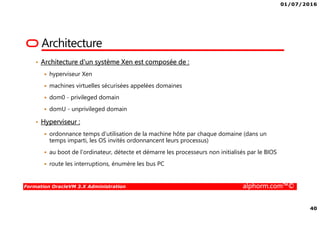

Architecture
• Architecture d'un système Xen est composée de :
hyperviseur Xen
machines virtuelles sécurisées appelées domaines
dom0 - privileged domain
domU - unprivileged domain
• Hyperviseur :
ordonnance temps d'utilisation de la machine hôte par chaque domaine (dans un
temps imparti, les OS invités ordonnancent leurs processus)
au boot de l'ordinateur, détecte et démarre les processeurs non initialisés par le BIOS
route les interruptions, énumère les bus PC

01/07/2016
41

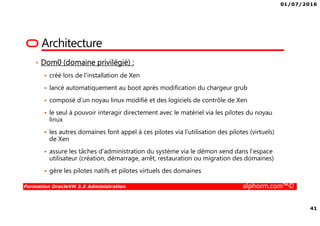

Architecture
• Dom0 (domaine privilégié) :
créé lors de l'installation de Xen
lancé automatiquement au boot après modification du chargeur grub
composé d'un noyau linux modifié et des logiciels de contrôle de Xen
le seul à pouvoir interagir directement avec le matériel via les pilotes du noyau
linux
les autres domaines font appel à ces pilotes via l'utilisation des pilotes (virtuels)
de Xen
assure les tâches d'administration du système via le démon xend dans l’espace
utilisateur (création, démarrage, arrêt, restauration ou migration des domaines)
gère les pilotes natifs et pilotes virtuels des domaines

01/07/2016
42

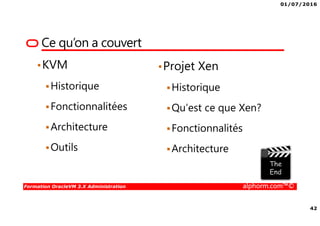

•KVM
Historique
Fonctionnalitées
Architecture
Outils
•Projet Xen
Historique
Fonctionnalités
Architecture

01/07/2016
43
Ecosystème
Oracle VM
Oracle VM présentation
Ludovic Quenec'hdu

01/07/2016
45

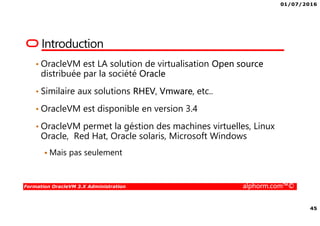

Introduction
• OracleVM est LA solution de virtualisation Open source
distribuée par la société Oracle
• Similaire aux solutions RHEV, Vmware, etc..
• OracleVM est disponible en version 3.4
• OracleVM permet la géstion des machines virtuelles, Linux
Oracle, Red Hat, Oracle solaris, Microsoft Windows
Mais pas seulement

01/07/2016
46

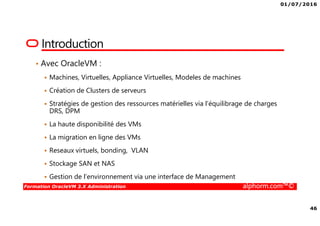

Introduction
• Avec OracleVM :
Machines, Virtuelles, Appliance Virtuelles, Modeles de machines
Création de Clusters de serveurs
Stratégies de gestion des ressources matérielles via l’équilibrage de charges
DRS, DPM
La haute disponibilité des VMs
La migration en ligne des VMs
Reseaux virtuels, bonding, VLAN
Stockage SAN et NAS
Gestion de l’environnement via une interface de Management

01/07/2016
47
Architecture
• Oracle VM Manager : console de gestion basée sur des technologies web pour gérer les
serveurs Oracle VM.
• Oracle VM Server : inclut une version de l'hyperviseur Xen, ainsi que l'agent de
communication vers Oracle VM Manager pour la gestion des machines virtuelles. Il inclut
aussi une version allégée du noyau Linux appelée Dom0.

01/07/2016
48

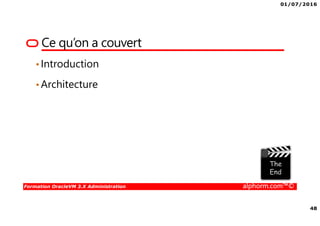

•Introduction
•Architecture

01/07/2016
49
Oracle Linux 6.x
Ludovic Quenec'hdu
Installation de l’environnement

01/07/2016
50
Plan
•Introduction
•Prérequis
•Installation du serveur Oracle Linux 6

01/07/2016
51
Introduction
• OracleVM est une suite de logiciels installables sur Linux
• Oracle VM Manager supporte les systèmes Linux :
Oracle Linux 5 Update 5 64-bit or later.
Oracle Linux 6 64-bit or later.
Red Hat Enterprise Linux 5 Update 5 64-bit or later.
Red Hat Enterprise Linux 6 64-bit or late

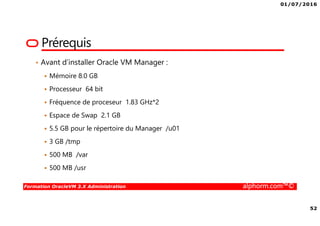

01/07/2016
53

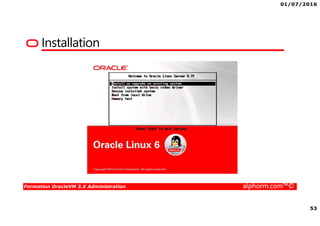

Installation

01/07/2016
54

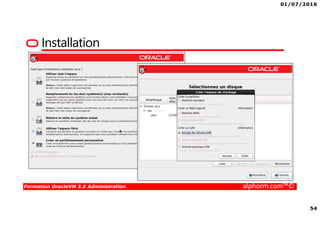

Installation

01/07/2016
55

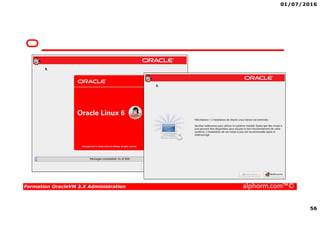

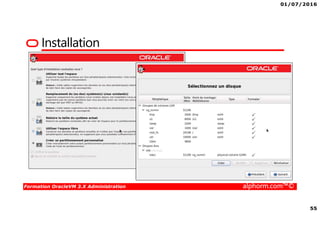

Installation

01/07/2016
56

01/07/2016
57

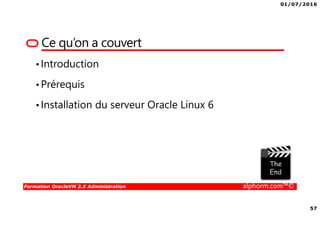

•Introduction
•Prérequis
•Installation du serveur Oracle Linux 6

01/07/2016
58
Le Manager
OracleVM
Ludovic Quenec'hdu

01/07/2016
59
Plan
•Prérequis
•Installation du manager

01/07/2016
60

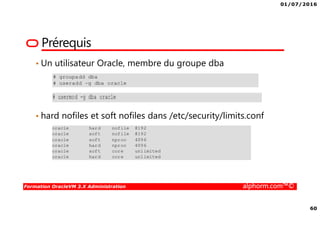

Prérequis
• Un utilisateur Oracle, membre du groupe dba
• hard nofiles et soft nofiles dans /etc/security/limits.conf

01/07/2016
61
Prérequis
• OracleVM et les produits supportés sont installés dans le répertoire :
/u01/app/oracle
• Un script fournit par Oracle permet de configurer l’ensemble du
système pour Oracle VM
createOracle.sh
Crée le répertoire /u01
Ouvre les ports sur le firewall
Configure les paramètres dans le fichier /etc/security/limits.conf

01/07/2016
65

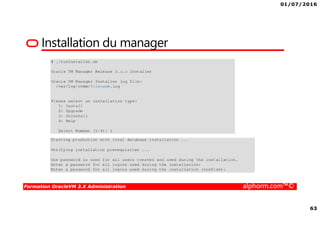

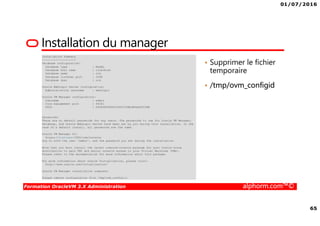

Installation du manager
• Supprimer le fichier
temporaire
• /tmp/ovm_configid

01/07/2016
66
Installation du manager

01/07/2016
67
•Prérequis
•Installation du manager

01/07/2016
68
Update Manager
OracleVM
Ludovic Quenec'hdu

01/07/2016
69
Plan
•Prérequis
•Mise à jour du Manager

01/07/2016
70
Prérequis
• Lors de la mise à niveau de l’environnement Oracle VM
• Oracle VM Manager doit d'abord être mis à niveau
• Après la mise à niveau effectuée, toutes les instances
d'Oracle VM Server doivent être à la même version dans
l’environnement Oracle VM.
• Si vous avez des instances d'Oracle VM Server qui sont de
différentes versions, un comportement inattendu avec la
haute disponibilité (HA) pourra se produire.

01/07/2016
71
Mise a jour du Manager

01/07/2016
72
•Prérequis
•Mise à jour du Manager

01/07/2016
74

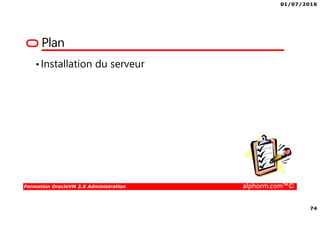

Plan
•Installation du serveur

01/07/2016
75

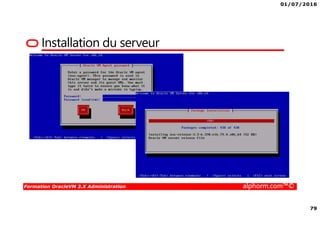

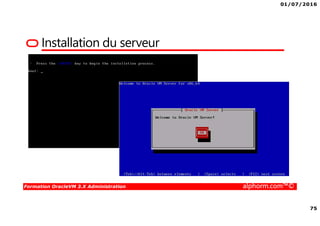

Installation du serveur

01/07/2016
76

01/07/2016
77

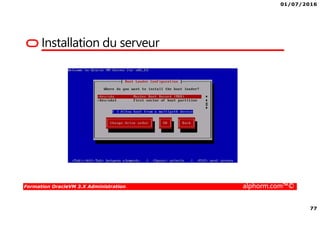

01/07/2016
78

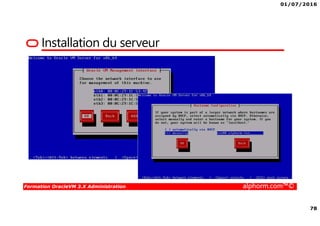

01/07/2016
79

01/07/2016

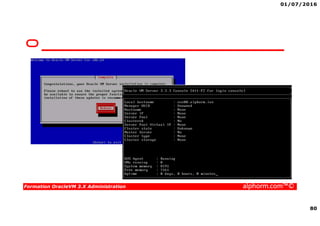

80

01/07/2016
81
• Installation du serveur

01/07/2016
82
Mise à jour
d’Oracle VM Server
Ludovic Quenec'hdu

01/07/2016
84

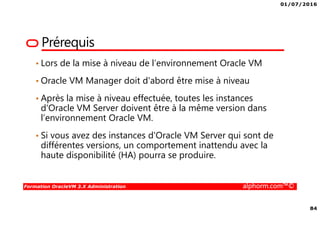

Prérequis
• Lors de la mise à niveau de l’environnement Oracle VM
• Oracle VM Manager doit d'abord être mise à niveau
• Après la mise à niveau effectuée, toutes les instances
d'Oracle VM Server doivent être à la même version dans
l’environnement Oracle VM.
• Si vous avez des instances d'Oracle VM Server qui sont de
différentes versions, un comportement inattendu avec la
haute disponibilité (HA) pourra se produire.

01/07/2016
85

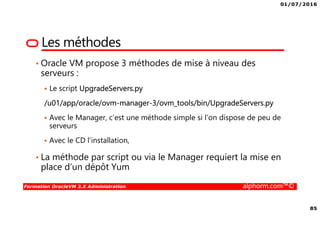

Les méthodes
• Oracle VM propose 3 méthodes de mise à niveau des
serveurs :
Le script UpgradeServers.py
/u01/app/oracle/ovm-manager-3/ovm_tools/bin/UpgradeServers.py
Avec le Manager, c’est une méthode simple si l’on dispose de peu de
serveurs
Avec le CD l’installation,
• La méthode par script ou via le Manager requiert la mise en
place d’un dépôt Yum

01/07/2016
86

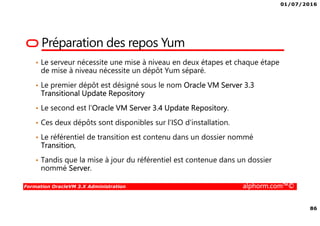

Préparation des repos Yum
• Le serveur nécessite une mise à niveau en deux étapes et chaque étape
de mise à niveau nécessite un dépôt Yum séparé.
• Le premier dépôt est désigné sous le nom Oracle VM Server 3.3
Transitional Update Repository
• Le second est l’Oracle VM Server 3.4 Update Repository.
• Ces deux dépôts sont disponibles sur l’ISO d'installation.
• Le référentiel de transition est contenu dans un dossier nommé
Transition,
• Tandis que la mise à jour du référentiel est contenue dans un dossier
nommé Server.

01/07/2016
87

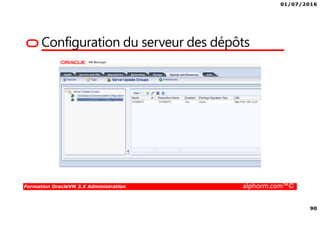

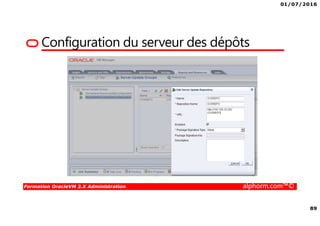

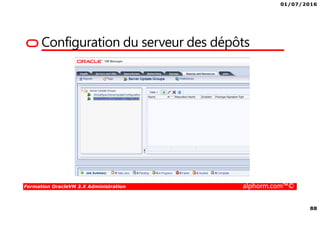

Configuration du serveur des dépôts
• Pour créer un référentiel Yum:
Télécharger l’ISO d’Oracle VM Server Installation.
Créez un dossier dans lequel l'ISO doit être monté.
• #mkdir /tmp/ovs-mount
Monter l'ISO.
• #mount -o loop OVS-3.3.1.iso /tmp/ovs-mount
Créez un dossier où les deux référentiels sont accessibles via un serveur HTTP,
par exemple /var/ www /REPO
• #ln –s /tmp/ovs-mount/Server /var/www/html/OVSREPO
•

01/07/2016
88

01/07/2016
89

01/07/2016
90

01/07/2016
91

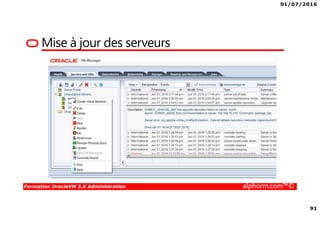

Mise à jour des serveurs

01/07/2016
92
Mise à jour des serveurs

01/07/2016
93

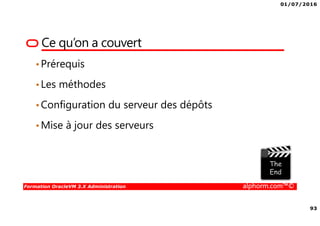

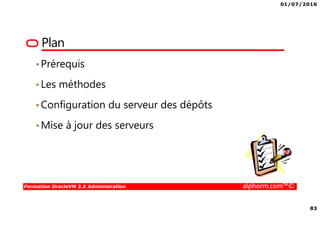

•Prérequis
•Les méthodes
•Configuration du serveur des dépôts
•Mise à jour des serveurs

01/07/2016
94
Découverte
des serveurs
Ludovic Quenec'hdu

01/07/2016
11

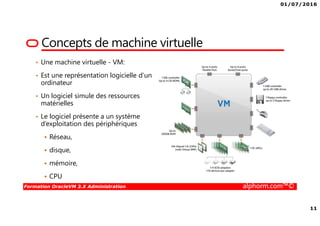

Concepts de machine virtuelle
• Une machine virtuelle - VM:
• Est une représentation logicielle d’un
ordinateur
• Un logiciel simule des ressources
matérielles
• Le logiciel présente a un système
d’exploitation des périphériques
Réseau,
disque,
mémoire,
CPU

01/07/2016
96

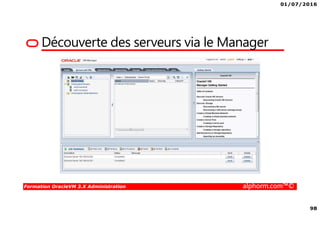

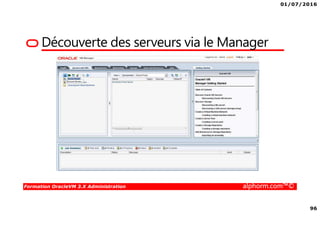

Découverte des serveurs via le Manager

01/07/2016
97

01/07/2016
98

01/07/2016
99

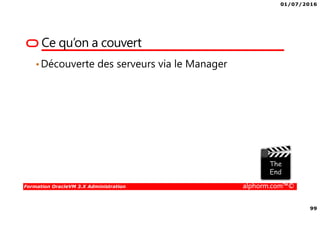

•Découverte des serveurs via le Manager

01/07/2016
100
Le stockage NFS
Le Stockage
Ludovic Quenec'hdu

01/07/2016
101

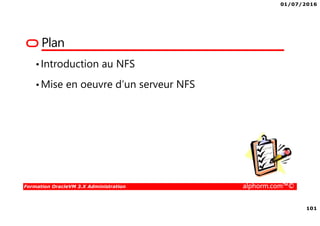

Plan
•Introduction au NFS
•Mise en oeuvre d’un serveur NFS

01/07/2016
102

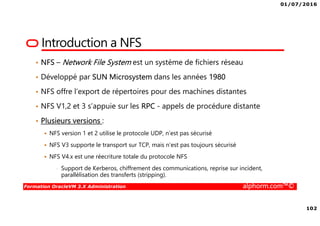

Introduction a NFS
• NFS – Network File System est un système de fichiers réseau
• Développé par SUN Microsystem dans les années 1980
• NFS offre l’export de répertoires pour des machines distantes
• NFS V1,2 et 3 s’appuie sur les RPC - appels de procédure distante
• Plusieurs versions :
NFS version 1 et 2 utilise le protocole UDP, n’est pas sécurisé
NFS V3 supporte le transport sur TCP, mais n’est pas toujours sécurisé
NFS V4.x est une réecriture totale du protocole NFS
• Support de Kerberos, chiffrement des communications, reprise sur incident,
parallélisation des transferts (stripping).

01/07/2016
103

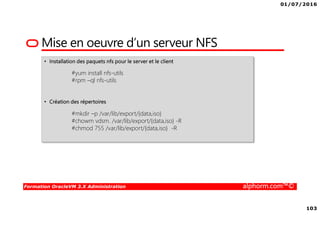

Mise en oeuvre d’un serveur NFS
• Installation des paquets nfs pour le server et le client
#yum install nfs-utils
#rpm –ql nfs-utils
• Création des répertoires
#mkdir –p /var/lib/export/{data,iso}
#chowm vdsm. /var/lib/export/{data,iso} -R
#chmod 755 /var/lib/export/{data,iso} -R

01/07/2016
104

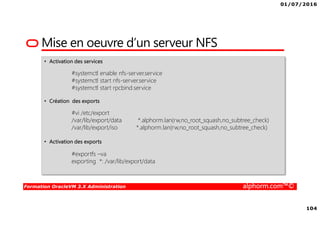

Mise en oeuvre d’un serveur NFS
• Activation des services
#systemctl enable nfs-server.service
#systemctl start nfs-server.service
#systemctl start rpcbind.service
• Création des exports
#vi /etc/export
/var/lib/export/data *.alphorm.lan(rw,no_root_squash,no_subtree_check)
/var/lib/export/iso *.alphorm.lan(rw,no_root_squash,no_subtree_check)
• Activation des exports
#exportfs –va
exporting *: /var/lib/export/data

01/07/2016
105
•Introduction au NFS
•Mise en oeuvre d’un serveur NFS

01/07/2016
12
Concepts de machine virtuelle
• Le logiciel peut émuler plusieurs
plateformes logicielles différentes
et isolées les unes des autres
• Une machines virtuelles diminue
fortement les couts en réduisant
le matériel
• Facilitent grandement
l’administration des systèmes
• Permet la haute dispo, la
migration, le clonage, l’affectation
des ressources, etc…

01/07/2016
107
Plan
•Ajout des serveurs NFS

01/07/2016
108

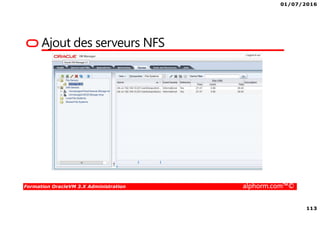

Ajout des serveurs NFS

01/07/2016
109

01/07/2016
110

01/07/2016
111

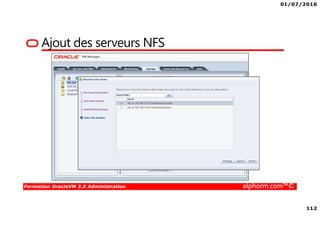

01/07/2016
112

01/07/2016
113

01/07/2016
114
•Ajout des serveurs NFS

01/07/2016
115
Le stockage iSCSI
Le Stockage
Ludovic Quenec'hdu

01/07/2016
116
Plan
• Le protocole iSCSI – Internet Small Computer Interface
• Les Logicals Units Numbers - LUN
• Notion de cibles – Targets
• Notion d’initiateur – Initiator
• Introduction au service targetcli
• Installation du service
• Les “Backstore” fileio, blockio
• iSCSI Qualified Name
• Sauvegarde de la configuration

01/07/2016
117

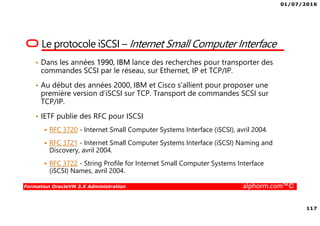

Le protocole iSCSI – Internet Small Computer Interface
• Dans les années 1990, IBM lance des recherches pour transporter des
commandes SCSI par le réseau, sur Ethernet, IP et TCP/IP.
• Au début des années 2000, IBM et Cisco s’allient pour proposer une
première version d’iSCSI sur TCP. Transport de commandes SCSI sur
TCP/IP.
• IETF publie des RFC pour ISCSI
RFC 3720 - Internet Small Computer Systems Interface (iSCSI), avril 2004.
RFC 3721 - Internet Small Computer Systems Interface (iSCSI) Naming and
Discovery, avril 2004.
RFC 3722 - String Profile for Internet Small Computer Systems Interface
(iSCSI) Names, avril 2004.

01/07/2016
118

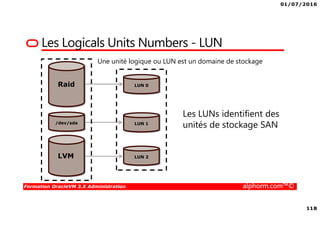

Les Logicals Units Numbers - LUN
Raid
/dev/sda
LVM
Une unité logique ou LUN est un domaine de stockage
LUN 0
LUN 1
LUN 2
Les LUNs identifient des
unités de stockage SAN

01/07/2016
119
Notion de cibles – Targets
On mappe les LUN sur des “targets” iscsi
Iqn.2015-04-02.com.alphorm.home
• ACL
• Identification
Iqn.2015-04-02.com.alphorm.rhel7
• ACL
• Identification
Iqn.2015-04-02.com.alphorm.var
• ACL
• Identification
Raid
/dev/sda
LUN 0
LUN 1
LUN 2LVM

01/07/2016
121

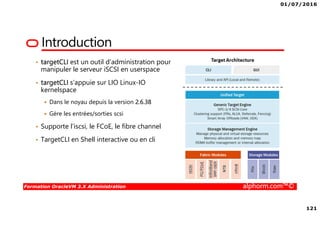

Introduction
• targetCLI est un outil d’administration pour
manipuler le serveur iSCSI en userspace
• targetCLI s’appuie sur LIO Linux-IO
kernelspace
Dans le noyau depuis la version 2.6.38
Gère les entrées/sorties scsi
• Supporte l’iscsi, le FCoE, le fibre channel
• TargetCLI en Shell interactive ou en cli

01/07/2016
122
Installation du service
• Installation de targetcli
#yum install targetcli
• Activation du service target
#systemctl enable target.service
#systemctl start target.service
• Supprimer la configuration
#targetcli clearconfig confirm=true

01/07/2016
123

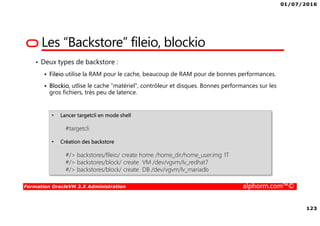

• Deux types de backstore :
Fileio utilise la RAM pour le cache, beaucoup de RAM pour de bonnes performances.
Blockio, utlise le cache “matériel”, contrôleur et disques. Bonnes performances sur les
gros fichiers, très peu de latence.
Les “Backstore” fileio, blockio
• Lancer targetcli en mode shell
#targetcli
• Création des backstore
#/> backstores/fileio/ create home /home_dir/home_user.img 1T
#/> backstores/block/ create VM /dev/vgvm/lv_redhat7
#/> backstores/block/ create DB /dev/vgvm/lv_mariadb

01/07/2016
124
iSCSI Qualified Name
• Création de l’iqn et du portal
#/> iscsi/ create iqn.2016-05.lan.alphorm:dboracle
#/> cd iscsi/ iqn.2016-05.lan.alphorm:dboracle /tpg1
#/> portal/ create
• Création des lun
#/> luns/ create backstores/fileio/home
#/> lun/ create backstores/block/VM
• Mise en place des liste de contrôle d’acces ACLs et de l’authentification CHAP
#/>acl/ create iqn.2016-05.lan.alphorm:client
#/> cd acl/iqn.2015-09.com.alphorm:client
#/> set auth userid=ludo
#/> set auth password=Mon_password

01/07/2016
125

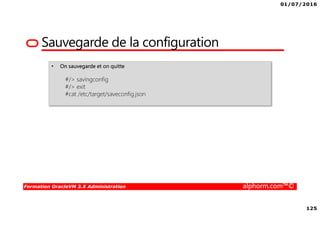

Sauvegarde de la configuration
• On sauvegarde et on quitte
#/> savingconfig
#/> exit
#cat /etc/target/saveconfig.json

01/07/2016
126

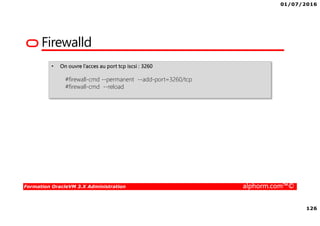

Firewalld
• On ouvre l’acces au port tcp iscsi : 3260
#firewall-cmd --permanent --add-port=3260/tcp
#firewall-cmd --reload

01/07/2016

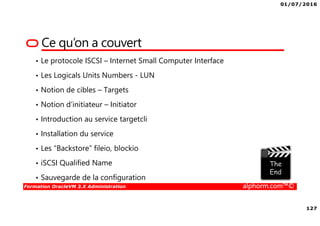

127
• Le protocole ISCSI – Internet Small Computer Interface
• Les Logicals Units Numbers - LUN
• Notion de cibles – Targets
• Notion d’initiateur – Initiator
• Introduction au service targetcli
• Installation du service
• Les “Backstore” fileio, blockio
• iSCSI Qualified Name
• Sauvegarde de la configuration

01/07/2016
128
Découverte
des serveurs SAN
Le Stockage
Ludovic Quenec'hdu

01/07/2016
130

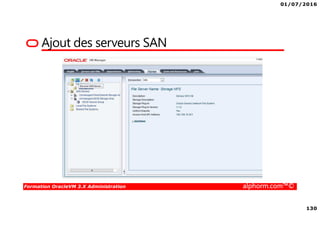

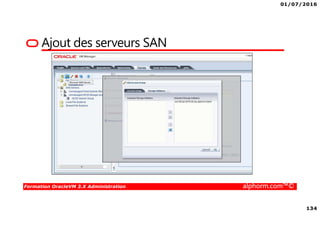

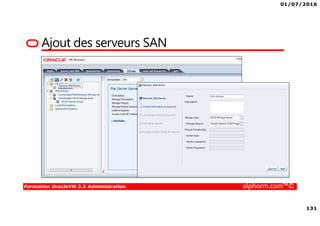

Ajout des serveurs SAN

01/07/2016
131

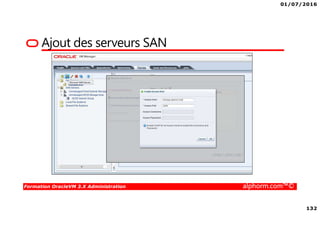

01/07/2016
132

01/07/2016
133

01/07/2016
134

01/07/2016
135

01/07/2016
136

01/07/2016
137
•Ajout des serveurs SAN

01/07/2016
138

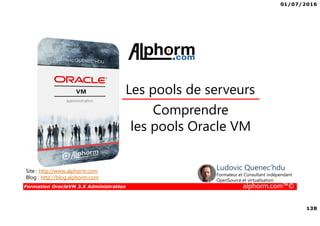

Comprendre
les pools Oracle VM
Les pools de serveurs
Ludovic Quenec'hdu

01/07/2016
139
Plan
• Que sont les pools de serveur OracleVM ?
• Comment fonctionne les pools de serveurs ?
• Création d’un pool de serveurs
• Ajout de nouveau serveur dans le pool

01/07/2016
140
Que sont les pools de serveurs Oracle VM ?
• Un pool de serveurs est un conteneur composé d'un ou
plusieurs serveurs Oracle VM.
• Représente un regroupement logique des serveurs sur
lesquel un ensemble particulier de machines virtuelles peut
fonctionner.
• Un pool de serveurs partage des stockages où sont placées
les machines virtuelles
• Les machines virtuelles ne sont pas liées à un serveur
spécifique

01/07/2016
141

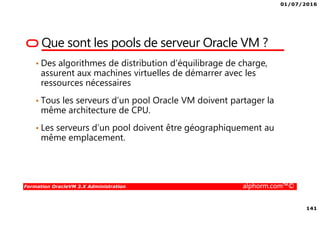

Que sont les pools de serveur Oracle VM ?
• Des algorithmes de distribution d’équilibrage de charge,
assurent aux machines virtuelles de démarrer avec les
ressources nécessaires
• Tous les serveurs d’un pool Oracle VM doivent partager la
même architecture de CPU.
• Les serveurs d’un pool doivent être géographiquement au
même emplacement.

01/07/2016
142

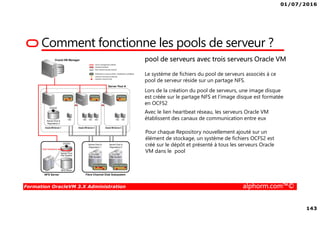

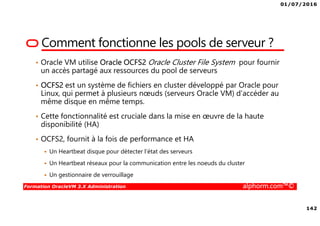

Comment fonctionne les pools de serveur ?
• Oracle VM utilise Oracle OCFS2 Oracle Cluster File System pour fournir
un accès partagé aux ressources du pool de serveurs
• OCFS2 est un système de fichiers en cluster développé par Oracle pour
Linux, qui permet à plusieurs nœuds (serveurs Oracle VM) d’accéder au
même disque en même temps.
• Cette fonctionnalité est cruciale dans la mise en œuvre de la haute
disponibilité (HA)
• OCFS2, fournit à la fois de performance et HA
Un Heartbeat disque pour détecter l’état des serveurs
Un Heartbeat réseaux pour la communication entre les noeuds du cluster
Un gestionnaire de verrouillage

01/07/2016
144

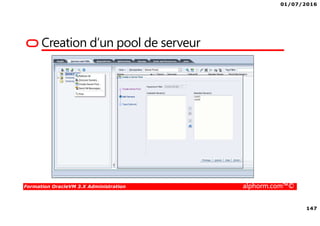

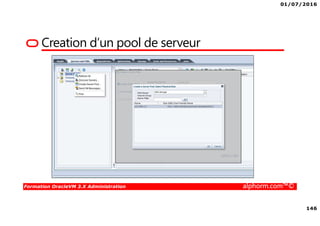

Creation d’un pool de serveur

01/07/2016
145

01/07/2016
146

01/07/2016
147

01/07/2016
148

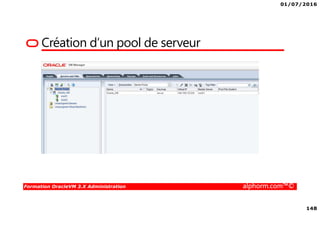

Création d’un pool de serveur

01/07/2016
149
Création d’un pool de serveur

01/07/2016
150

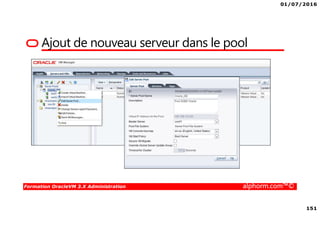

Ajout de nouveau serveur dans le pool

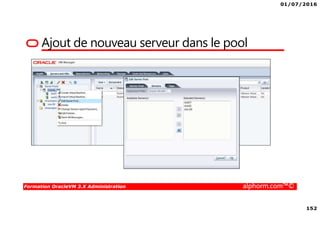

01/07/2016
151

01/07/2016
152

01/07/2016
153

01/07/2016
154
•Que sont les pools de serveur OracleVM ?
•Comment fonctionnent les pools de serveurs ?
•Création d’un pool de serveurs
•Ajout de nouveau serveur dans le pool

01/07/2016
155
Comprendre
les dépôts
Les Repositories
Ludovic Quenec'hdu

01/07/2016
156
Plan
•Introduction aux Repositories - dépôts
•Structure des dépôts de stockage

01/07/2016
157
Introduction au Repositories - Depots
• Un dépôt de stockage est utilisé afin de stocker les
ressources pour les machines virtuelles.
• Ces ressources sont ainsi disponibles pour tous les
serveurs Oracle VM dans un pool de serveurs
• Un dépôt est un espace de stockage mis à disposition par
le biais d'un système de fichiers
• Si le dépôt est de type NFS, un système de fichiers est
déjà présent, sinon un FS de type OCFS2 est créé sur le
LUN

01/07/2016
158

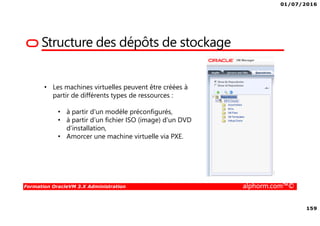

Structure des dépôts de stockage
Les types de ressources de machines virtuelles peuvent
être classées comme suit :
Assemblées: Modèle contenant une configuration de
plusieurs machines virtuelles avec leurs disques virtuels
Une application virtuelle Web/BD/Script-serveur
Les fichiers ISO: DVD / CD fichiers image utilisés pour
créer des machines virtuelles à partir de zéro en
utilisant le support d'installation.
VM files : Les fichiers de configuration des machines
virtuelles.
modèles machine virtuelle : modèles de machines
virtuelles utilisées pour créer plusieurs machines
virtuelles.
Les disques virtuels: Les disques virtuels utilisés par les
machines virtuelles

01/07/2016
160

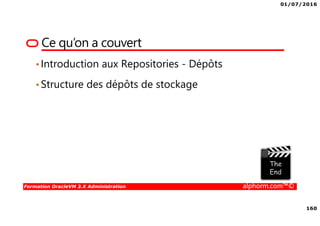

•Introduction aux Repositories - Dépôts
•Structure des dépôts de stockage

01/07/2016
161
Créer des repositories
Les Repositories
Ludovic Quenec'hdu

01/07/2016
162
Plan
•Créer des dépôts

01/07/2016
163

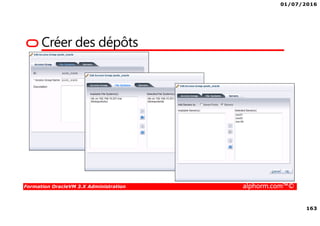

Créer des dépôts

01/07/2016
164

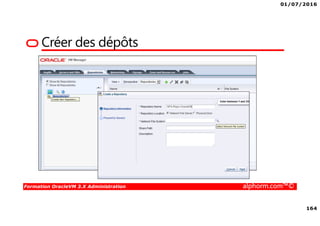

Créer des dépôts

01/07/2016
165

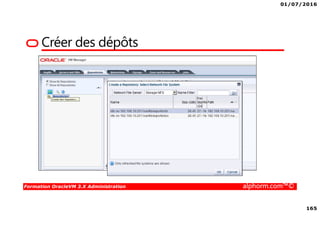

Créer des dépôts

01/07/2016
166
Créer des dépôts

01/07/2016
167

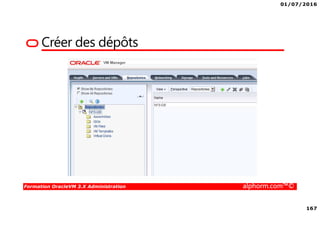

Créer des dépôts

01/07/2016
168

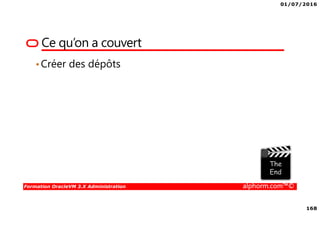

•Créer des dépôts

01/07/2016
169
Peupler
les Repositories
Les Repositories
Ludovic Quenec'hdu

01/07/2016
170
Plan
•Introduction
•Mise en oeuvre du serveur http
•Appliance Virtuelle
•Peupler des ISOs

01/07/2016
171

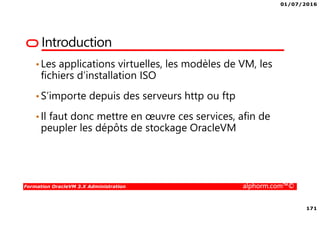

Introduction
•Les applications virtuelles, les modèles de VM, les
fichiers d’installation ISO
•S’importe depuis des serveurs http ou ftp
•Il faut donc mettre en œuvre ces services, afin de
peupler les dépôts de stockage OracleVM

01/07/2016
172

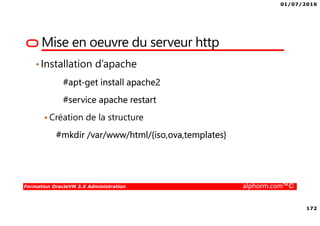

Mise en oeuvre du serveur http
•Installation d’apache
#apt-get install apache2
#service apache restart
Création de la structure
#mkdir /var/www/html/{iso,ova,templates}

01/07/2016
173
Appliance Virtuelle

01/07/2016
174
Appliance Virtuelle

01/07/2016
175

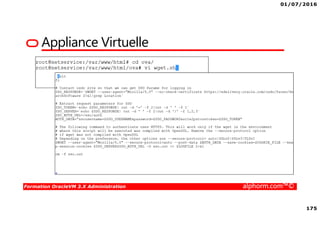

Appliance Virtuelle

01/07/2016
176

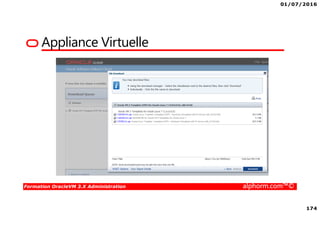

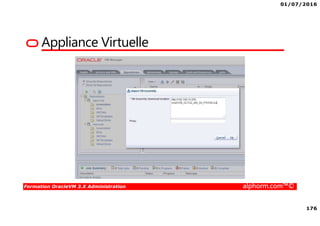

Appliance Virtuelle

01/07/2016
177
Peupler des iso

01/07/2016
178

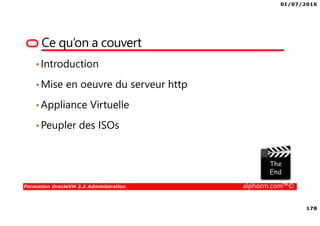

•Introduction
•Mise en oeuvre du serveur http
•Appliance Virtuelle
•Peupler des ISOs

01/07/2016
179
Introduction
aux réseaux virtuels
Comprendre les réseaux
Ludovic Quenec'hdu

01/07/2016
180

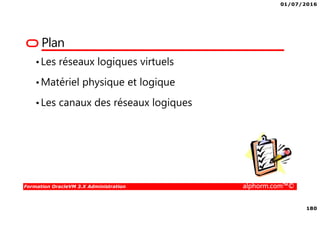

Plan
•Les réseaux logiques virtuels
•Matériel physique et logique
•Les canaux des réseaux logiques

01/07/2016
181
Les réseaux logiques virtuels
• Un réseau logique est un ensemble nommé de propriétés de
connectivité réseau global dans votre centre de données
• Permettent à la fois la connectivité :
Des machines virtuelles
Du manager
Du stockage
Des différents hôtes dans le pool
Du hearbeat – Signal périodique de supervision

01/07/2016
182

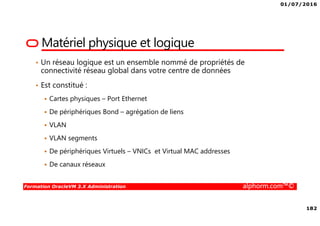

Matériel physique et logique
• Un réseau logique est un ensemble nommé de propriétés de
connectivité réseau global dans votre centre de données
• Est constitué :
Cartes physiques – Port Ethernet
De périphériques Bond – agrégation de liens
VLAN
VLAN segments
De périphériques Virtuels – VNICs et Virtual MAC addresses
De canaux réseaux

01/07/2016
183
Les canaux des réseaux logiques
• Un concept clé du modèle réseau Oracle VM est la notion de Channel,
canal ou rôles réseaux
• Affecté à chaque réseau dans l'environnement virtualisé, ces rôles
déterminent quel type de trafic est envoyé aux agents
• L’administrateur Oracle VM peut ainsi isoler des types de trafic.
• Les rôles réseau suivants:
Server Management - Utilisé pour désigner le réseau sur lequel le Manager
Oracle va communiquer avec les agents des serveurs physiques Oracle VM au
sein du pool
Cluster Heartbeat – Utilisé pour envoyer les messages Oracle Cluster File
System 2 heartbeat messages entre les différents serveurs Oracle VM dans le
pool afin de vérifier la présence et l’état des serveurs

01/07/2016
184

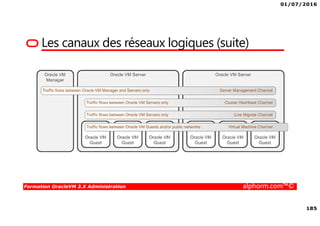

Les canaux des réseaux logiques (suite)
Live Migrate – dédie un réseau à la migration des machines virtuelles entre
les différents hôtes
Storage – restreint un réseau à la communication avec les espaces de
stockage NFS et iSCSI.
Virtual Machine - utilisé pour la communication entre les systèmes invités et
serveurs dans le pool de serveurs, entre les systèmes invités et les réseaux
externes. Un pont réseau (bridge) agit comme un commutateur.

01/07/2016
187
Manipuler les réseaux
logiques
Ludovic Quenec'hdu

01/07/2016
188
Plan
•Créer des réseaux

01/07/2016
189

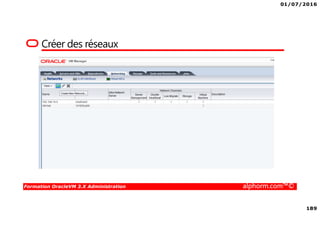

Créer des réseaux

01/07/2016
190
Créer des réseaux

01/07/2016
191

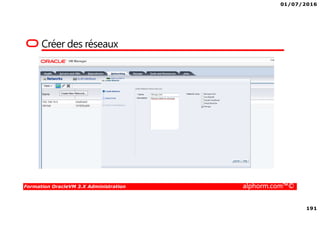

Créer des réseaux

01/07/2016
192

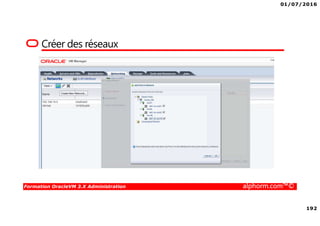

Créer des réseaux

01/07/2016
193

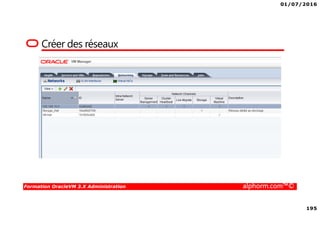

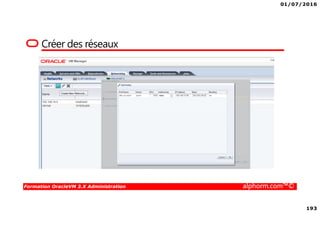

Créer des réseaux

01/07/2016
194
Créer des réseaux

01/07/2016
195
Créer des réseaux

01/07/2016
196
•Créer des réseaux

01/07/2016
197
Le Bonding
Ludovic Quenec'hdu

01/07/2016
198
Plan
•Introduction au channel bonding
•Les différents modes
•Configuration du channel bonding

01/07/2016
199
Introduction au channel bonding
• Le channel bonding ou agrégation de cartes réseau permet d’appliquer
des stratégies sur les cartes réseaux
• Avec plusieurs cartes, un groupe d’interfaces est créé. Une seule
interface, représente un groupe de cartes
• Parmi les stratégies disponbiles :
L’équilibrage de charge
La tolérance aux pannes
L’amélioration des performances eth0 eth1
C h an n el B o n di n g
eth2 eth3

01/07/2016
200

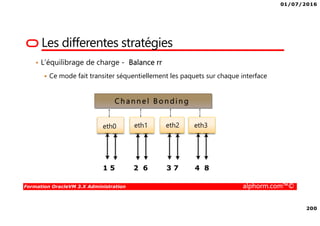

Les differentes stratégies
• L’équilibrage de charge - Balance rr
Ce mode fait transiter séquentiellement les paquets sur chaque interface
eth0 eth1
eth2 eth3
1 5 2 6 3 7 4 8

01/07/2016
201
Les différentes stratégies
• La sauvegarde active – Active backup
Seule une interface est en fonctionnement, si elle tombe en panne, l’autre
interface s‘active et reçoit donc les paquets
eth0 eth1
eth2 eth3

01/07/2016
202

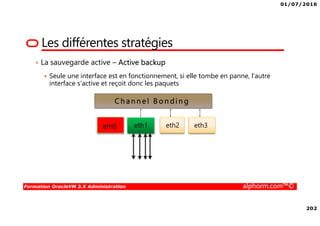

• La sauvegarde active – Active backup
Seule une interface est en fonctionnement, si elle tombe en panne, l’autre
interface s‘active et reçoit donc les paquets
eth0
eth2 eth3eth1

01/07/2016
203
• Load balancing
Le trafic sortant est distribué en fonction de la charge du trafic sur chaque
interface esclave. Le trafic entrant est reçu par l'esclave active. Si l'esclave
active tombe, une autre interface esclave prend en charge l'adresse MAC de
l’interface esclave défaillante
• 802.3AD
Agrège plusieurs interfaces en groupes dynamiques partageant
un paramètre commun. Cela permet d’élargir la bande passante

01/07/2016
205

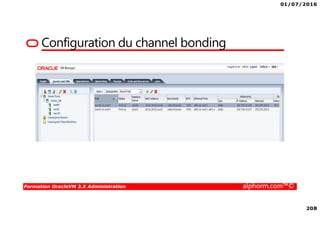

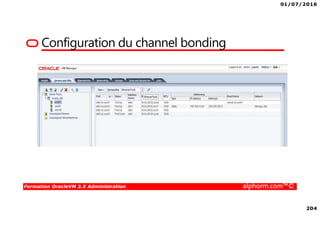

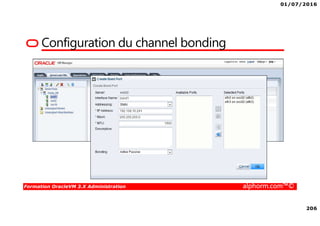

Configuration du channel bonding

01/07/2016
206

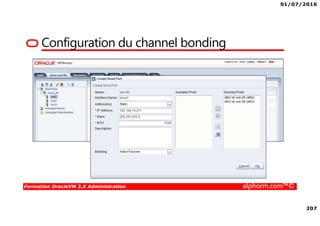

01/07/2016
207

01/07/2016
208

01/07/2016
209
• Introduction au channel bonding
• Les différents modes
• Configuration du channel bonding

01/07/2016
210
Les VLANs
Ludovic Quenec'hdu

01/07/2016
211
Plan
•Réseau local virtuel
•Intérêts des VLANs
•Création des Vlans

01/07/2016
212
Réseau local virtuel
Switch
VLAN 10 VLAN 20 VLAN 30
Bond1 Bond1 Bond1

01/07/2016
213

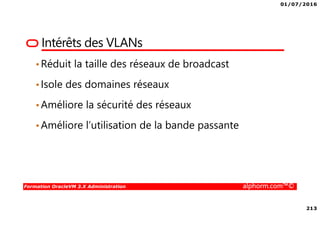

Intérêts des VLANs
•Réduit la taille des réseaux de broadcast
•Isole des domaines réseaux
•Améliore la sécurité des réseaux
•Améliore l’utilisation de la bande passante

01/07/2016
214

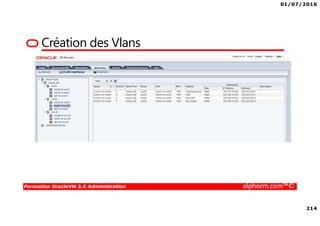

Création des Vlans

01/07/2016
215

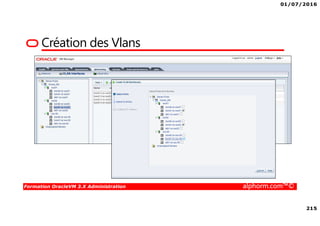

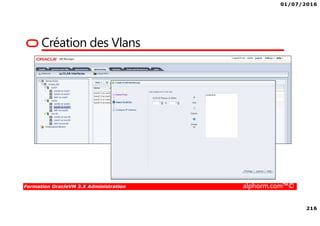

Création des Vlans

01/07/2016
216
Création des Vlans

01/07/2016
217

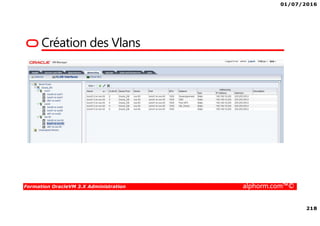

Création des Vlans

01/07/2016
218
Création des Vlans

01/07/2016
219

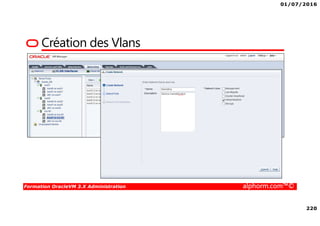

Création des Vlans

01/07/2016
220
Création des Vlans

01/07/2016
221
Création des Vlans

01/07/2016
222

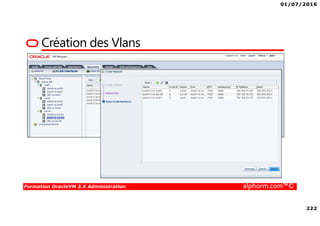

Création des Vlans

01/07/2016
223

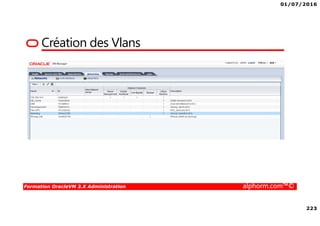

Création des Vlans

01/07/2016
224
•Réseau local virtuel
•Intérêts des VLANs
•Création des Vlans

01/07/2016
225
Création
des VMs Linux
Les machines Virtuelles
Ludovic Quenec'hdu

01/07/2016
226

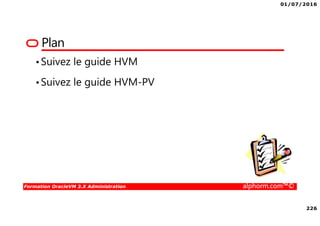

Plan
•Suivez le guide HVM
•Suivez le guide HVM-PV

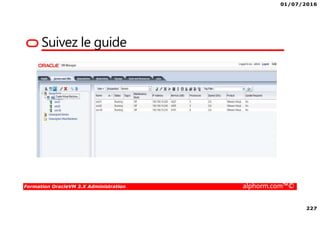

01/07/2016
227
Suivez le guide

01/07/2016
228

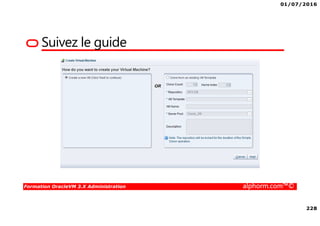

Suivez le guide

01/07/2016
229

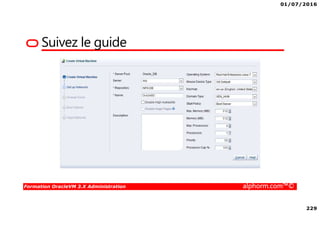

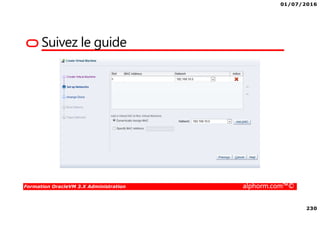

Suivez le guide

01/07/2016
230
Suivez le guide

01/07/2016
231

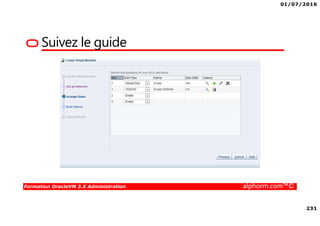

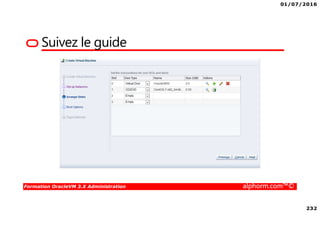

Suivez le guide

01/07/2016
232
Suivez le guide

01/07/2016
233

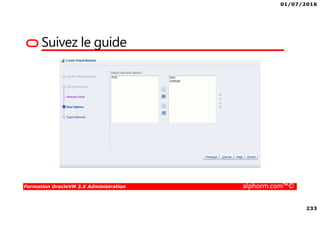

Suivez le guide

01/07/2016
234
Suivez le guide

01/07/2016
235

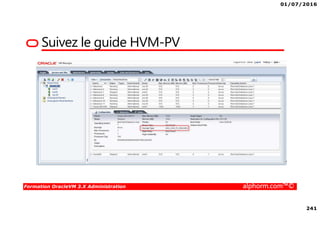

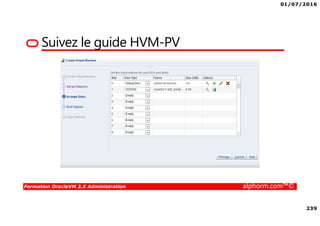

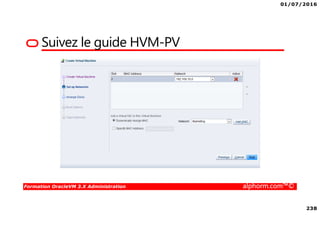

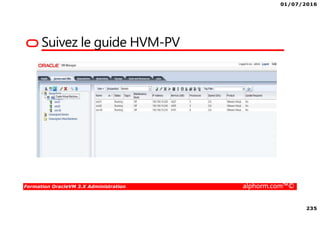

Suivez le guide HVM-PV

01/07/2016
236

01/07/2016
237

01/07/2016
238

01/07/2016
239

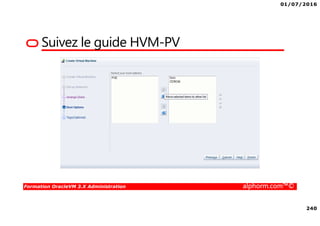

01/07/2016
240

01/07/2016
241

01/07/2016
243

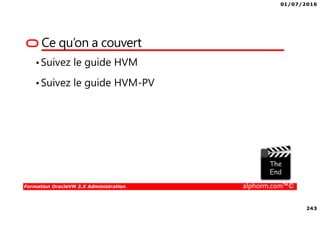

•Suivez le guide HVM-PV

01/07/2016
244
Déployer des
Appliances et modèles
Ludovic Quenec'hdu

01/07/2016
245
Plan
•Suivez le guide

01/07/2016
246
Suivez le guide

01/07/2016
247
Suivez le guide

01/07/2016
248
Suivez le guide

01/07/2016
249

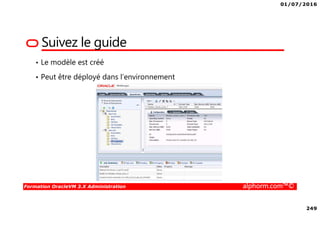

Suivez le guide
• Le modèle est créé
• Peut être déployé dans l’environnement

01/07/2016
250

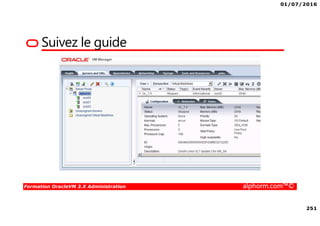

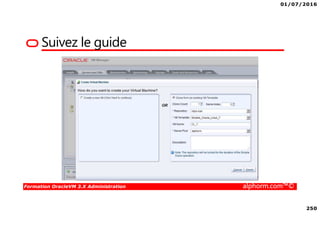

Suivez le guide

01/07/2016
251
Suivez le guide

01/07/2016
252

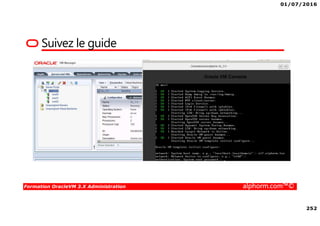

Suivez le guide

01/07/2016
253

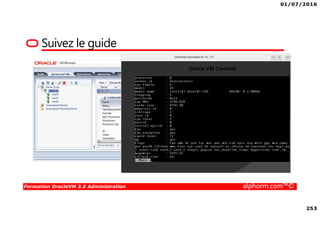

Suivez le guide

01/07/2016
254
•Introduction

01/07/2016
255
Création des VMs
Windows
Ludovic Quenec'hdu

01/07/2016
256
Plan
•Suivez le guide

01/07/2016
257

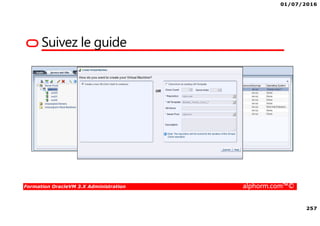

Suivez le guide

01/07/2016
258
Suivez le guide

01/07/2016
259
Suivez le guide

01/07/2016
260

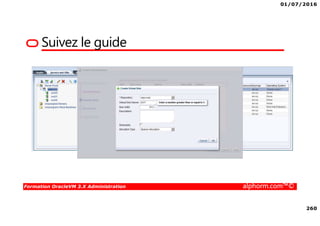

Suivez le guide

01/07/2016
261

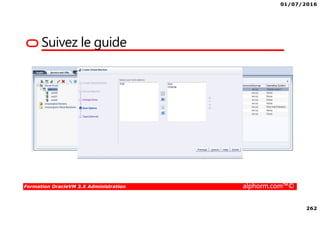

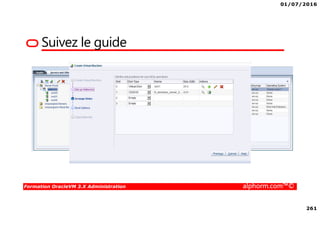

Suivez le guide

01/07/2016
262

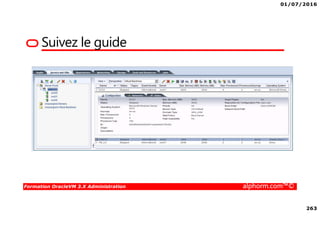

Suivez le guide

01/07/2016
263

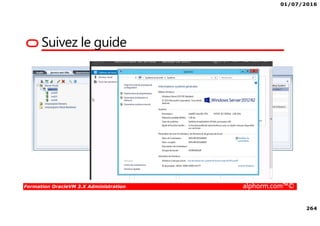

Suivez le guide

01/07/2016
264
Suivez le guide

01/07/2016
265
•Suivez le guide

01/07/2016
266
Cloner des VMs
et créer des modèles
Gestion des VMs
Ludovic Quenec'hdu

01/07/2016
268

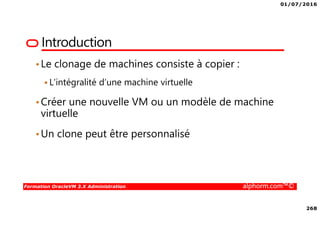

Introduction
•Le clonage de machines consiste à copier :
L’intégralité d’une machine virtuelle
•Créer une nouvelle VM ou un modèle de machine
virtuelle
•Un clone peut être personnalisé

01/07/2016
269

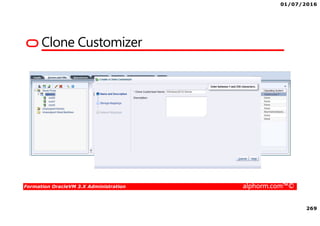

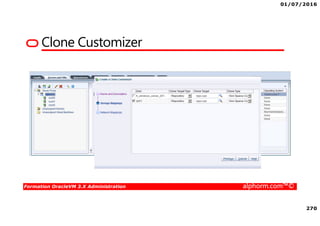

Clone Customizer

01/07/2016
270

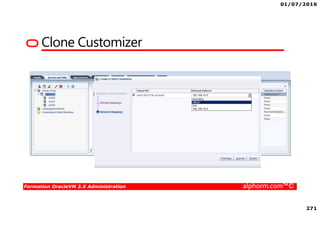

Clone Customizer

01/07/2016
271

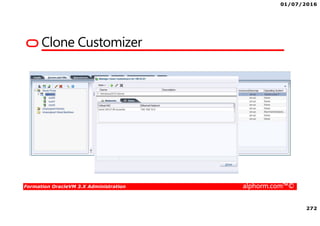

Clone Customizer

01/07/2016
272
Clone Customizer

01/07/2016
273

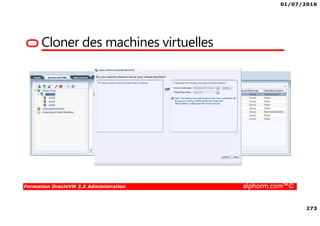

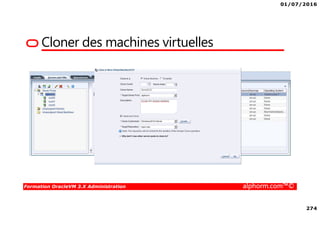

Cloner des machines virtuelles

01/07/2016
274

01/07/2016
275

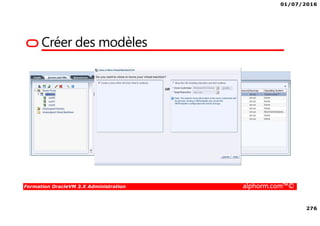

01/07/2016
276

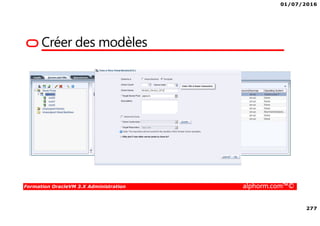

Créer des modèles

01/07/2016
277

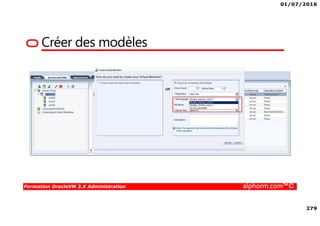

Créer des modèles

01/07/2016
278
Créer des modèles

01/07/2016
279
Créer des modèles

01/07/2016
280
•Introduction
•Clone Customizer
•Cloner des machines virtuelles
•Créer des modèles

01/07/2016
281
Migration de
machine virtuelle
Ludovic Quenec'hdu
Gestion des VMs

01/07/2016
282

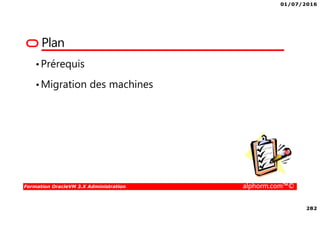

Plan
•Prérequis
•Migration des machines

01/07/2016
283

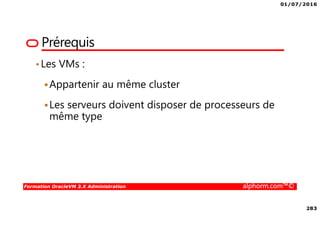

Prérequis
•Les VMs :
Appartenir au même cluster
Les serveurs doivent disposer de processeurs de
même type

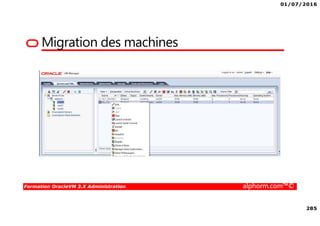

01/07/2016
285

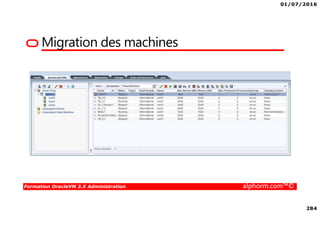

Migration des machines

01/07/2016
286

01/07/2016
287

01/07/2016
288
•Prérequis
•Migration des machines

01/07/2016
289
DRS, DPM, HA
Les pools de serveurs avancés
Ludovic Quenec'hdu

01/07/2016
290

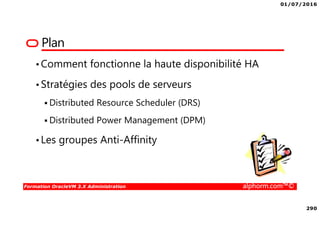

Plan
•Comment fonctionne la haute disponibilité HA
•Stratégies des pools de serveurs
Distributed Resource Scheduler (DRS)
Distributed Power Management (DPM)
•Les groupes Anti-Affinity

01/07/2016
291
Comment fonctionne la HA
• La disponibilité des machines virtuelles est un service qui
permet de garantir la continuité de fonctionnement des
services pour lesquels ils ont été mis en place.
• La haute disponibilité est assurée grâce à la mise en place
de dispositifs agissant sur un ou plusieurs éléments de
l'ensemble virtualisé.
• La haute disponibilité fournie par OracleVM, permet lors
d’une défaillance d’un hôte, de migrer les machines
virtuelles et de les redémarrer sur un autre hôte

01/07/2016
292

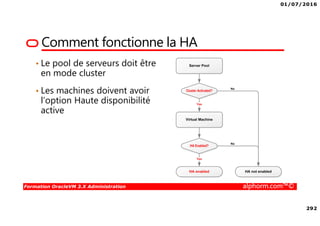

• Le pool de serveurs doit être
en mode cluster
• Les machines doivent avoir
l’option Haute disponibilité
active

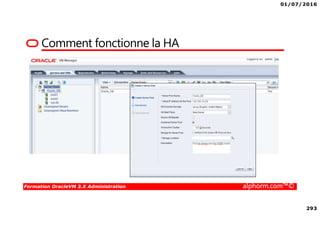

01/07/2016
293

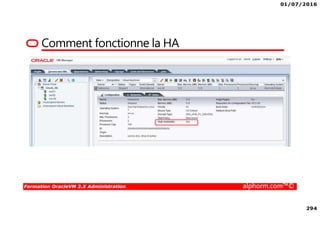

01/07/2016
294

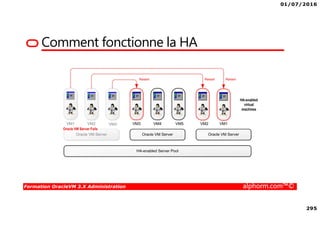

01/07/2016
295

01/07/2016
296

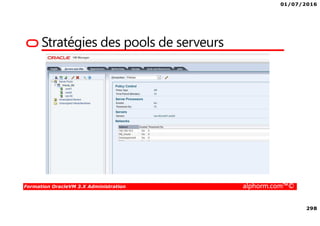

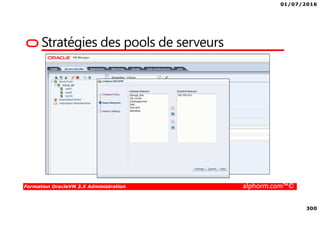

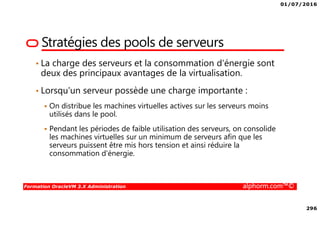

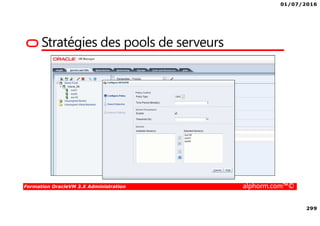

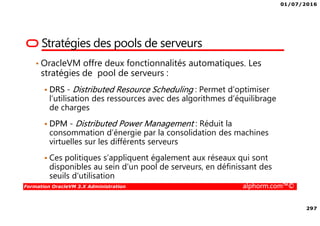

Stratégies des pools de serveurs
• La charge des serveurs et la consommation d'énergie sont
deux des principaux avantages de la virtualisation.
• Lorsqu'un serveur possède une charge importante :
On distribue les machines virtuelles actives sur les serveurs moins
utilisés dans le pool.
Pendant les périodes de faible utilisation des serveurs, on consolide
les machines virtuelles sur un minimum de serveurs afin que les
serveurs puissent être mis hors tension et ainsi réduire la
consommation d'énergie.

01/07/2016
298

01/07/2016
299

01/07/2016
300

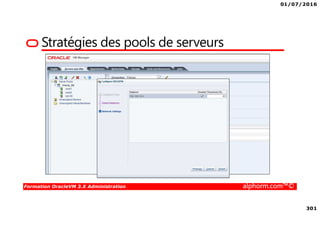

01/07/2016
301

01/07/2016
302

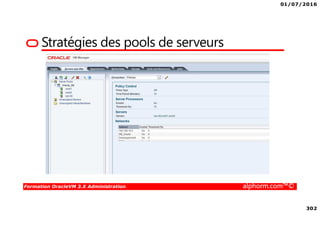

01/07/2016
303

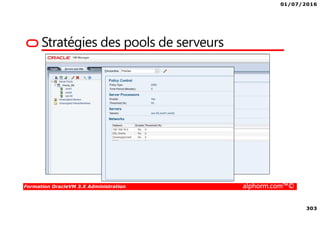

01/07/2016
304

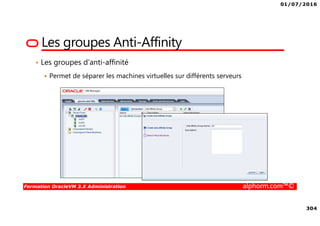

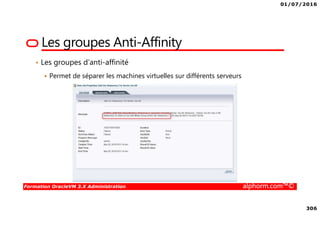

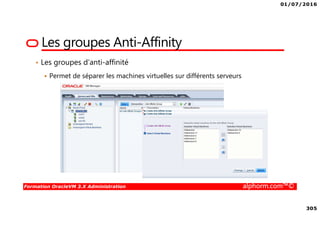

Les groupes Anti-Affinity
• Les groupes d’anti-affinité
Permet de séparer les machines virtuelles sur différents serveurs

01/07/2016
305

01/07/2016
306

01/07/2016
307

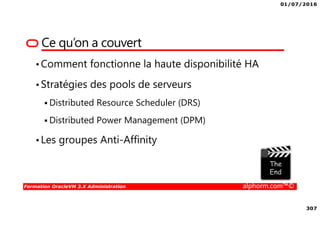

•Comment fonctionne la haute disponibilité HA
•Stratégies des pools de serveurs
Distributed Resource Scheduler (DRS)
Distributed Power Management (DPM)
•Les groupes Anti-Affinity

01/07/2016
308
Ludovic Quenec'hdu
Conclusion

01/07/2016
309
• État de l'art la virtualisation
• Introduction à la virtualisation
• Les hyperviseurs Xen, KVM
• OracleVM présentation
• Ecosystème OracleVM
• Installation de l’environnement
• Oracle Linux 6
• Le Manager OracleVM
• Update Manager OracleVM
• OracleVM Server
• Update OracleVM Server
• Découverte des serveurs
• Le Stockage
• Le stockage NFS
• Découverte des serveur de fichier NFS
• Le stockage ISCSI
• Découverte des serveurs SAN
• Les pools de serveurs
• Comprendre les pools OracleVM
• Les repositories
• Comprendre les dépôts
• Créer des repositories
• Peupler les Repositories
• Comprendre les réseaux
• Introduction aux réseau virtuel
• Manipuler les réseaux logiques
• Le Bonding
• Les VLAns

01/07/2016
311
Avez-vous des Questions /Remarques /Commentaires ?

01/07/2016
312
A bientôt ☺
Pour de nouvelles formations
Red Hat Atomic host,
Administration Openstack

Alphorm.com Support de la Formation Oracle VM Administration

Recommandé

Recommandé

Contenu connexe

Tendances

Tendances (20)

En vedette

En vedette (20)

Similaire à Alphorm.com Support de la Formation Oracle VM Administration

Similaire à Alphorm.com Support de la Formation Oracle VM Administration (20)

Plus de Alphorm

Plus de Alphorm (20)

Alphorm.com Support de la Formation Oracle VM Administration
