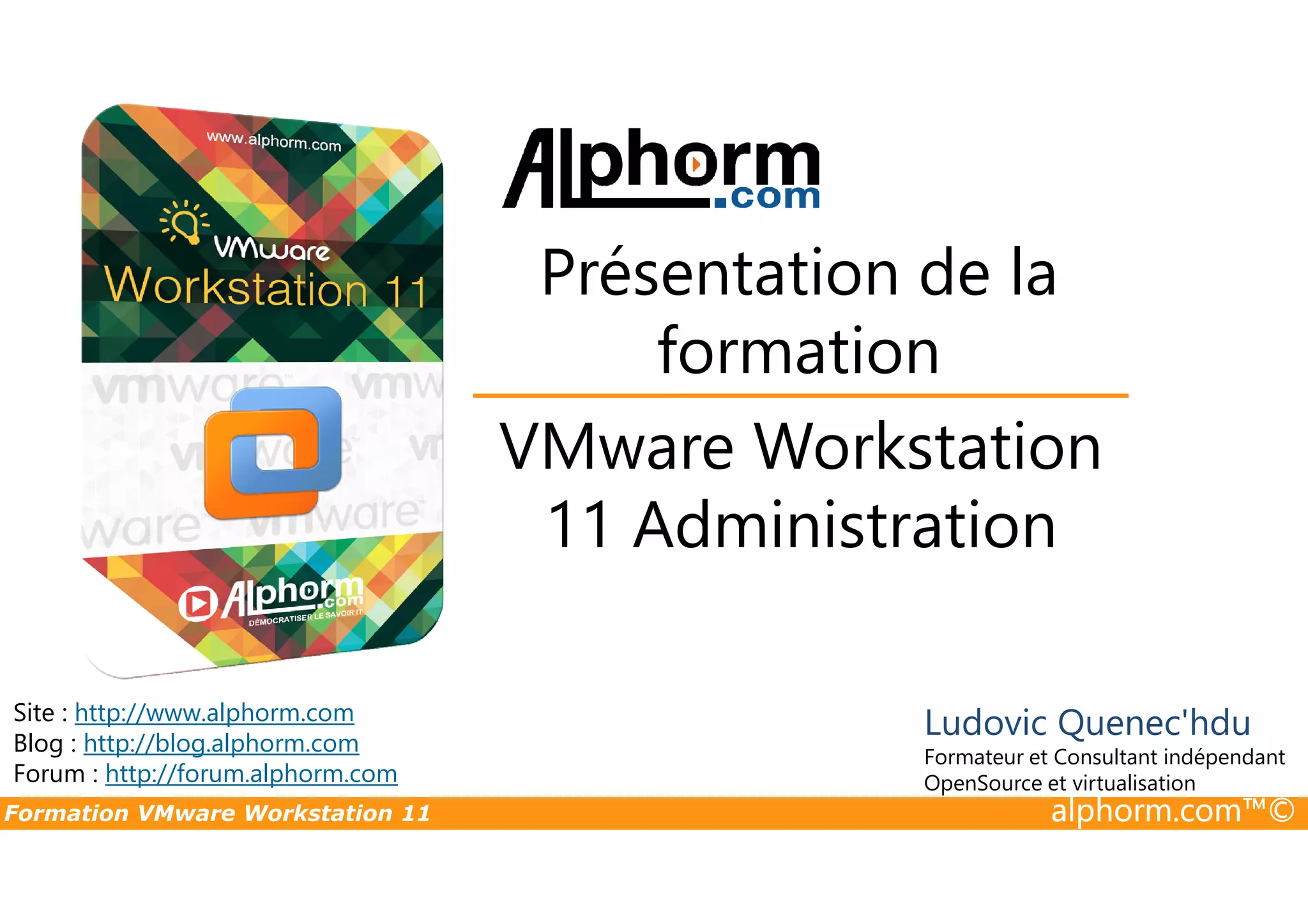

Alphorm.com Formation VMware Workstation 11

VMware Workstation
Présentation de la
formation
Formation VMware Workstation 11 alphorm.com™©
VMware Workstation
11 Administration
Site : http://www.alphorm.com
Blog : http://blog.alphorm.com
Forum : http://forum.alphorm.com
Ludovic Quenec'hdu
Formateur et Consultant indépendant
OpenSource et virtualisation

Plan
•Présentation du formateur
•Le plan de formation
•Publics concernés
•Connaissances requises
•Connaissances requises
•Présentation du Lab
•Liens des ressources logicielles
•Autres liens utiles

Présentation du formateur
• Ludovic QUENEC’HDU
• lquenec@alphorm.com
• Consultant & Expert Solutions Opensource, vmware, citrix
• Mission conseil, Administrateur, migration et formation
• Mes références :
• Mes références :
Mon profil LinkedIn : https://fr.linkedin.com/pub/ludovic-quenec-hdu/47/6bb/550
Mon profil Alphorm : http://www.alphorm.com/formateur/ludovic-quenechdu

Mes formations sur Alphorm

Le plan de formation
• Introduction
• Technologie de virtualisation VMware
• Les produits Vmware
• Mise en œuvre de VMware Workstation
• Installation
• Les machines virtuelles
• Introduction aux machines virtuelles
• Création des machines virtuelles avec Easy install
• Les vmware Tools

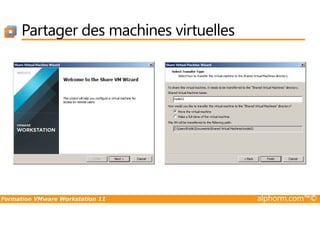

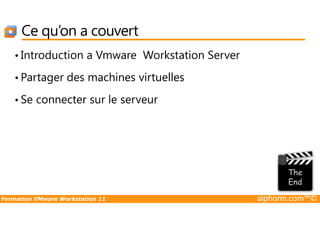

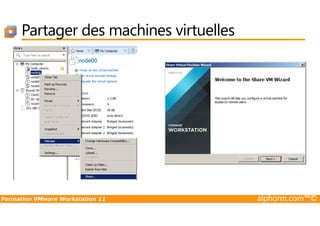

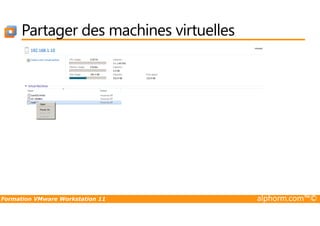

• Partager des machines virtuelles
• VMware Workstation Server

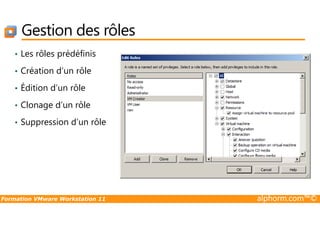

• Rôles et permissions
• VMware WSX Server

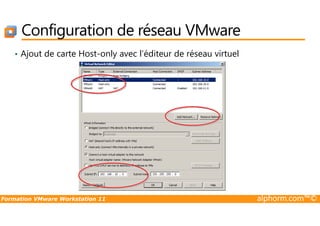

• Le réseau avec WS
• Le Bridge, le NAT, le Host-only

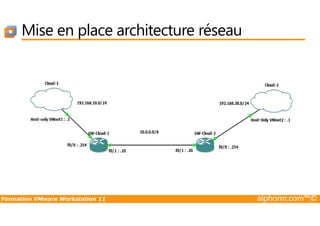

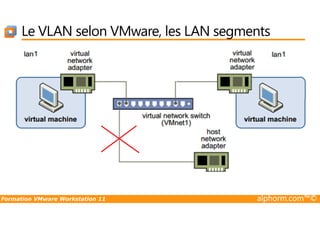

• Du VLANS avec WS, le LAN segments et
Options avancées
• Bonus GNS3 intégré VMware Workstation
• Importer des machines virtuelles
• Importer/exporter une appliance
• Gestion des machines virtuelles
• Gérer le matériel
• Le clonage
• Les snapshots
• Partage de document
• Sécurisé vos machines virtuelles

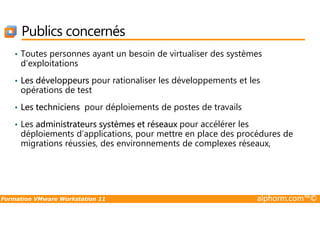

• Toutes personnes ayant un besoin de virtualiser des systèmes
d’exploitations
• Les développeurs pour rationaliser les développements et les
opérations de test
• Les techniciens pour déploiements de postes de travails
Publics concernés
• Les administrateurs systèmes et réseaux pour accélérer les
déploiements d’applications, pour mettre en place des procédures de
migrations réussies, des environnements de complexes réseaux,

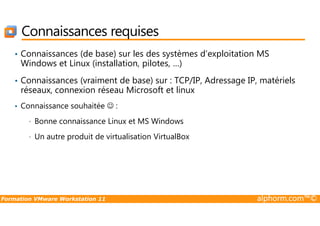

Connaissances requises
• Connaissances (de base) sur les des systèmes d’exploitation MS
Windows et Linux (installation, pilotes, …)
• Connaissances (vraiment de base) sur : TCP/IP, Adressage IP, matériels
réseaux, connexion réseau Microsoft et linux
• Connaissance souhaitée ☺ :
• Bonne connaissance Linux et MS Windows
• Un autre produit de virtualisation VirtualBox

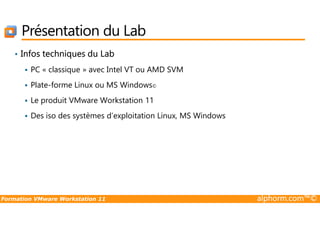

Présentation du Lab
• Infos techniques du Lab
PC « classique » avec Intel VT ou AMD SVM
Plate-forme Linux ou MS Windows©
Le produit VMware Workstation 11
Des iso des systèmes d’exploitation Linux, MS Windows
Des iso des systèmes d’exploitation Linux, MS Windows

Liens des ressources logicielles

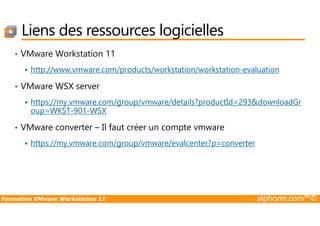

• VMware Workstation 11
http://www.vmware.com/products/workstation/workstation-evaluation
• VMware WSX server
https://my.vmware.com/group/vmware/details?productId=293&downloadGr
oup=WKST-901-WSX
oup=WKST-901-WSX
• VMware converter – Il faut créer un compte vmware
https://my.vmware.com/group/vmware/evalcenter?p=converter

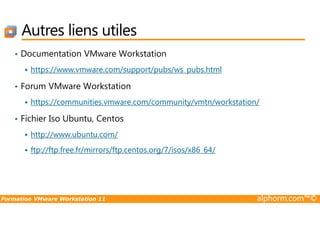

Autres liens utiles
• Documentation VMware Workstation
https://www.vmware.com/support/pubs/ws_pubs.html
• Forum VMware Workstation
https://communities.vmware.com/community/vmtn/workstation/
Fichier Iso Ubuntu, Centos
• Fichier Iso Ubuntu, Centos
http://www.ubuntu.com/
ftp://ftp.free.fr/mirrors/ftp.centos.org/7/isos/x86_64/

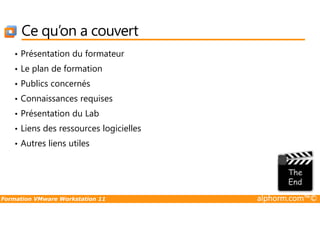

Ce qu’on a couvert
• Présentation du formateur
• Le plan de formation
• Publics concernés
• Connaissances requises
• Présentation du Lab
• Présentation du Lab
• Liens des ressources logicielles
• Autres liens utiles

Technologie de
Introduction
Technologie de
virtualisation VMware
Ludovic Quenec'hdu

Plan
• Pourquoi la virtualisation ?
• Les hyperviseurs de type 1
• La virtualisation complète
• La para virtualisation
• La virtualisation matérielle

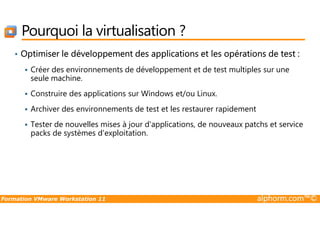

Pourquoi la virtualisation ?

• Optimiser le développement des applications et les opérations de test :
Créer des environnements de développement et de test multiples sur une
seule machine.
Construire des applications sur Windows et/ou Linux.
Archiver des environnements de test et les restaurer rapidement
Archiver des environnements de test et les restaurer rapidement
Tester de nouvelles mises à jour d'applications, de nouveaux patchs et service
packs de systèmes d'exploitation.

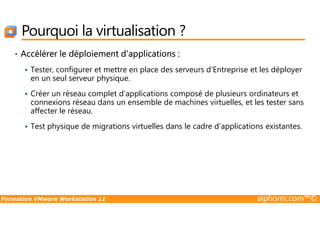

• Accélérer le déploiement d'applications :
Tester, configurer et mettre en place des serveurs d'Entreprise et les déployer
en un seul serveur physique.
Créer un réseau complet d'applications composé de plusieurs ordinateurs et
connexions réseau dans un ensemble de machines virtuelles, et les tester sans
affecter le réseau.
affecter le réseau.
Test physique de migrations virtuelles dans le cadre d'applications existantes.

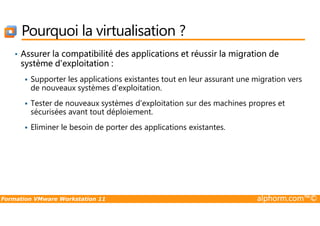

• Assurer la compatibilité des applications et réussir la migration de
système d'exploitation :
Supporter les applications existantes tout en leur assurant une migration vers
de nouveaux systèmes d'exploitation.
Tester de nouveaux systèmes d'exploitation sur des machines propres et
sécurisées avant tout déploiement.
sécurisées avant tout déploiement.
Eliminer le besoin de porter des applications existantes.

Les hyperviseurs de type 1
• Système qui s’exécute sur un
serveur Bar-Metal (a nu)
directement sur le matériel
• L'hyperviseur type 1 est un noyau
hôte allégé et optimisé
• N’as pas besoin d’émuler
les anneaux de protection
• Exemples :
VMware ESXi (vSphere)
Hyper-V
XenServer

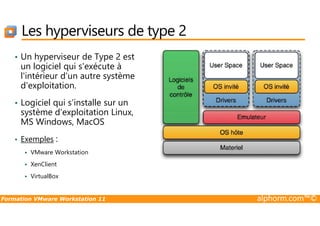

Les hyperviseurs de type 2
• Un hyperviseur de Type 2 est
un logiciel qui s'exécute à
l'intérieur d'un autre système
d'exploitation.
• Logiciel qui s’installe sur un
système d’exploitation Linux,
système d’exploitation Linux,
MS Windows, MacOS
• Exemples :
VMware Workstation
XenClient
VirtualBox

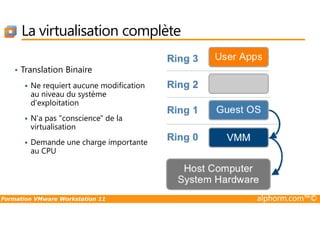

La virtualisation complète
• Translation Binaire
Ne requiert aucune modification
au niveau du système
d'exploitation
N'a pas "conscience" de la
N'a pas "conscience" de la
virtualisation
Demande une charge importante
au CPU

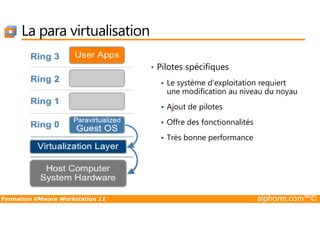

La para virtualisation
• Pilotes spécifiques
Le système d'exploitation requiert
une modification au niveau du noyau
Ajout de pilotes
Offre des fonctionnalités
Très bonne performance

La virtualisation matérielle
• Accès direct au CPU de l’hôte
Modification matérielle sur les CPU
Technologies :
• Intel-VT-x (VT-d, VT-c)
• Intel-VT-x (VT-d, VT-c)
• AMD SVM
Le noyau de l’hôte est modifié pour
ajouter les fonctions de virtualisation
matérielles

• La virtualisation complète
• La para virtualisation
• La virtualisation matérielle

Les produits
Introduction
Les produits
VMware
Ludovic Quenec'hdu

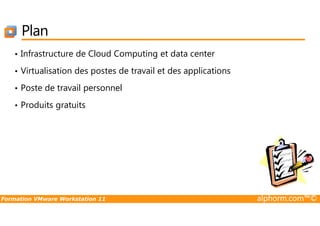

Plan
• Infrastructure de Cloud Computing et data center
• Virtualisation des postes de travail et des applications
• Poste de travail personnel
• Produits gratuits

Infrastructure de Cloud Computing et data center

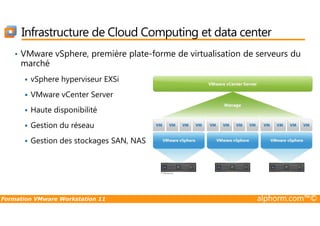

• VMware vSphere, première plate-forme de virtualisation de serveurs du
marché
vSphere hyperviseur EXSi
VMware vCenter Server
Haute disponibilité
Haute disponibilité
Gestion du réseau
Gestion des stockages SAN, NAS

Virtualisation des postes de travail et des applications

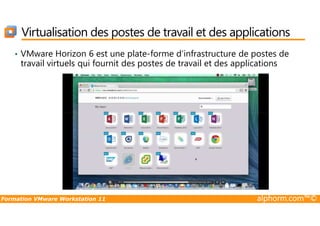

• VMware Horizon 6 est une plate-forme d’infrastructure de postes de
travail virtuels qui fournit des postes de travail et des applications

Poste de travail personnel

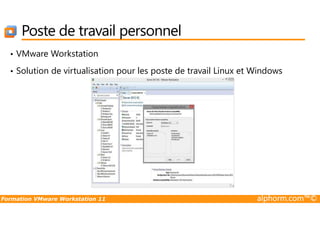

• VMware Workstation
• Solution de virtualisation pour les poste de travail Linux et Windows

Poste de travail personnel

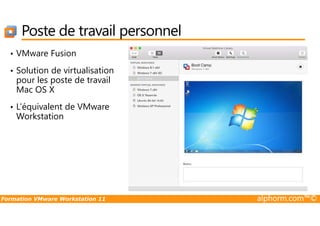

• VMware Fusion
• Solution de virtualisation
pour les poste de travail
Mac OS X
• L’équivalent de VMware
Workstation
Workstation

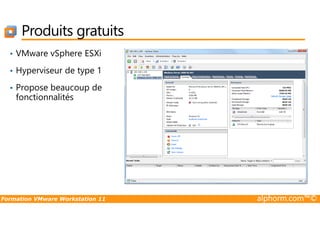

Produits gratuits
• VMware vSphere ESXi
• Hyperviseur de type 1
• Propose beaucoup de
fonctionnalités

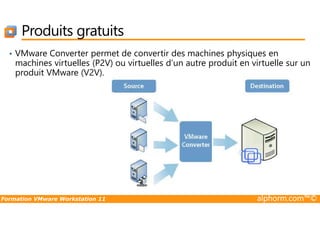

Produits gratuits
• VMware Converter permet de convertir des machines physiques en
machines virtuelles (P2V) ou virtuelles d’un autre produit en virtuelle sur un
produit VMware (V2V).

• Infrastructure de Cloud Computing et data center
• Virtualisation des postes de travail et des applications
• Poste de travail personnel
• Produits gratuits

Installation
Mise en oeuvre de
VMware Workstation
Installation
Ludovic Quenec'hdu

Plan
• Installation de Vmware Workstation 11
• Qu’a-t-il installé ?

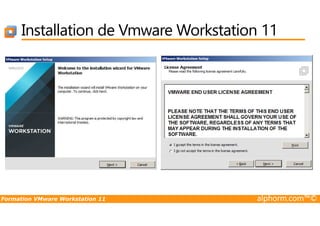

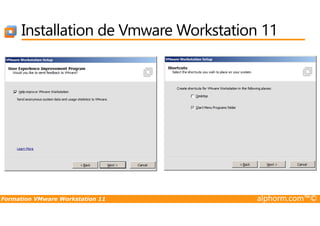

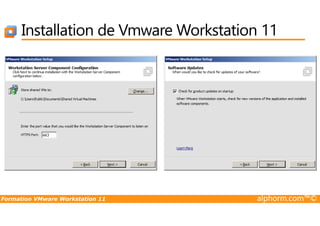

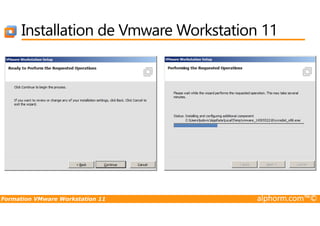

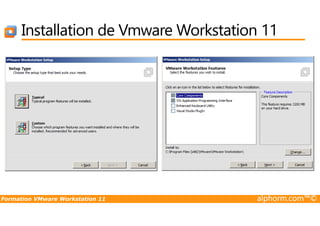

Installation de Vmware Workstation 11

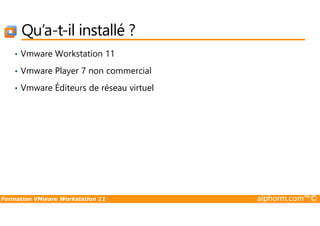

Qu’a-t-il installé ?
• Vmware Workstation 11
• Vmware Player 7 non commercial
• Vmware Éditeurs de réseau virtuel

• Installation de Vmware Workstation 11
• Qu’a-t-il installé ?

Introduction aux
Les machines virtuelles
Introduction aux
machines virtuelles
Ludovic Quenec'hdu

Plan
• Qu’est ce qu’une machine virtuelle
• Les versions des machines
• Les fichiers que composent une machine virtuelle

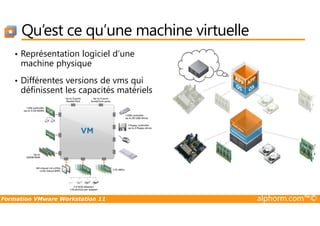

Qu’est ce qu’une machine virtuelle
• Représentation logiciel d’une
machine physique
• Différentes versions de vms qui
définissent les capacités matériels

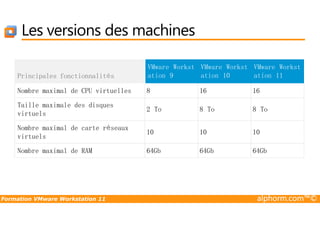

Les versions des machines
Principales fonctionnalités
VMware Workst
ation 9
VMware Workst
ation 10
VMware Workst
ation 11
Nombre maximal de CPU virtuelles 8 16 16
Taille maximale des disques
virtuels
2 To 8 To 8 To
virtuels
Nombre maximal de carte réseaux
virtuels
10 10 10
Nombre maximal de RAM 64Gb 64Gb 64Gb

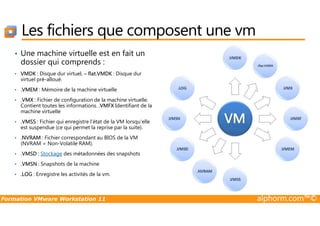

Les fichiers que composent une vm
• Une machine virtuelle est en fait un
dossier qui comprends :
• VMDK : Disque dur virtuel, – flat.VMDK : Disque dur
virtuel pré-alloué.
• .VMEM : Mémoire de la machine virtuelle
• .VMX : Fichier de configuration de la machine virtuelle.
Contient toutes les informations. .VMFX Identifiant de la
machine virtuelle
machine virtuelle
• .VMSS : Fichier qui enregistre l’état de la VM lorsqu’elle
est suspendue (ce qui permet la reprise par la suite).
• .NVRAM : Fichier correspondant au BIOS de la VM
(NVRAM = Non-Volatile RAM).
• .VMSD : Stockage des métadonnées des snapshots
• .VMSN : Snapshots de la machine
• .LOG : Enregistre les activités de la vm.

• Qu’est ce qu’une machine virtuelle
• Les fichiers que composent une machine virtuelle

Création des machines
virtuelles avec Easy install
Création des machines
virtuelles avec Easy install
Ludovic Quenec'hdu

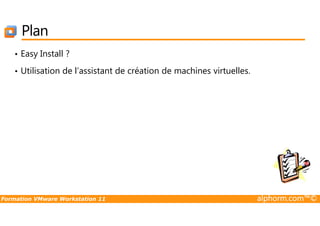

Plan
• Easy Install ?
• Utilisation de l’assistant de création de machines virtuelles.

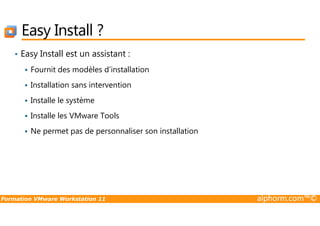

Easy Install ?
• Easy Install est un assistant :
Fournit des modèles d’installation
Installation sans intervention
Installe le système
Installe les VMware Tools
Installe les VMware Tools
Ne permet pas de personnaliser son installation

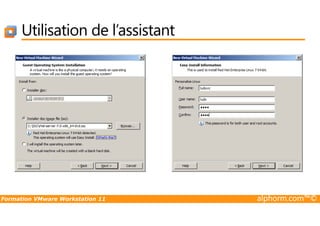

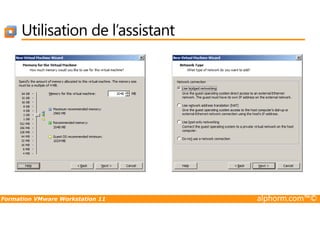

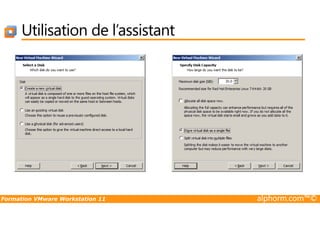

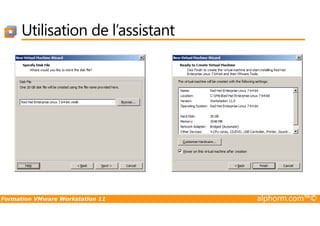

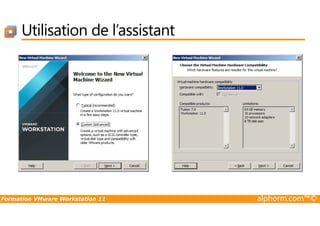

Utilisation de l’assistant

• Easy Install?
• Utilisation de l’assistant de création de machines virtuelles

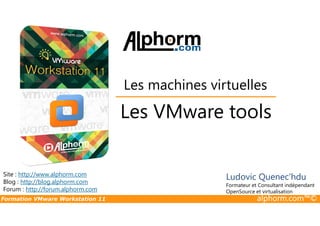

Les VMware tools
Les VMware tools
Ludovic Quenec'hdu

Plan

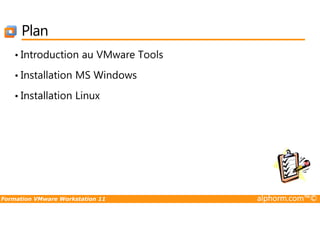

• Introduction au VMware Tools

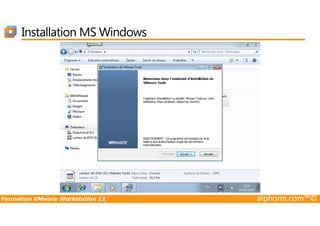

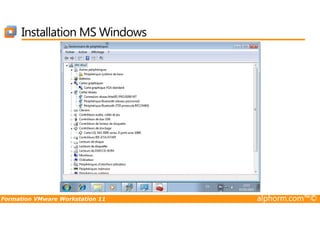

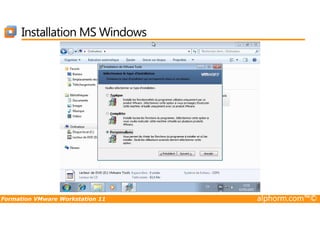

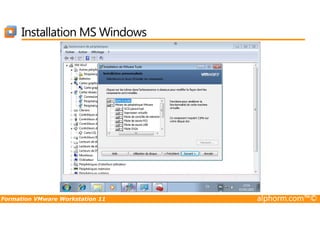

• Installation MS Windows

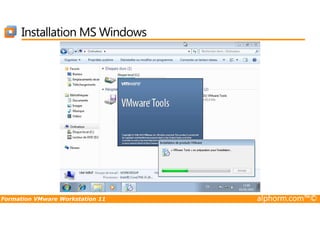

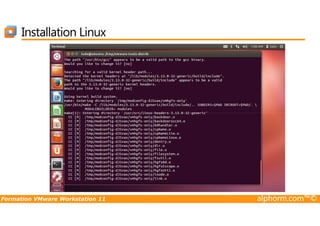

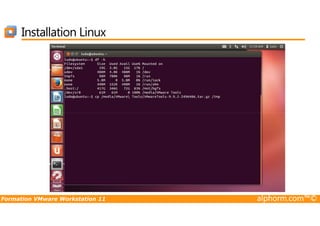

• Installation Linux

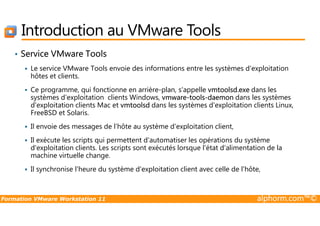

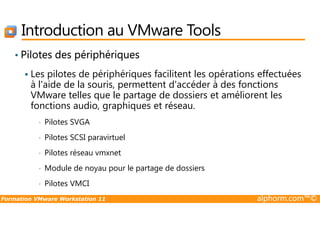

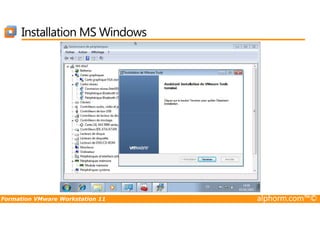

Introduction au VMware Tools

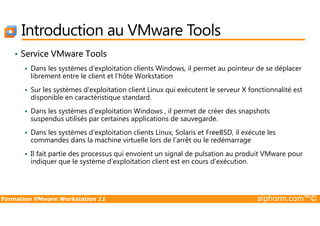

• VMware Tools est une suite d'utilitaires qui améliore les
performances d'une machine virtuelle.
Service VMware Tools
Pilotes des périphériques VMware Tools
Processus utilisateur VMware
Processus utilisateur VMware

• Service VMware Tools
Le service VMware Tools envoie des informations entre les systèmes d'exploitation
hôtes et clients.
Ce programme, qui fonctionne en arrière-plan, s'appelle vmtoolsd.exe dans les
systèmes d'exploitation clients Windows, vmware-tools-daemon dans les systèmes
d'exploitation clients Mac et vmtoolsd dans les systèmes d'exploitation clients Linux,
FreeBSD et Solaris.
FreeBSD et Solaris.
Il envoie des messages de l'hôte au système d'exploitation client,
Il exécute les scripts qui permettent d'automatiser les opérations du système
d'exploitation clients. Les scripts sont exécutés lorsque l'état d'alimentation de la
machine virtuelle change.
Il synchronise l'heure du système d'exploitation client avec celle de l'hôte,

• Service VMware Tools
Dans les systèmes d'exploitation clients Windows, il permet au pointeur de se déplacer
librement entre le client et l'hôte Workstation
Sur les systèmes d'exploitation client Linux qui exécutent le serveur X fonctionnalité est
disponible en caractéristique standard.
Dans les systèmes d'exploitation Windows , il permet de créer des snapshots
Dans les systèmes d'exploitation Windows , il permet de créer des snapshots
suspendus utilisés par certaines applications de sauvegarde.
Dans les systèmes d'exploitation clients Linux, Solaris et FreeBSD, il exécute les
commandes dans la machine virtuelle lors de l’arrêt ou le redémarrage
Il fait partie des processus qui envoient un signal de pulsation au produit VMware pour
indiquer que le système d'exploitation client est en cours d'exécution.

• Pilotes des périphériques
Les pilotes de périphériques facilitent les opérations effectuées
à l'aide de la souris, permettent d'accéder à des fonctions
VMware telles que le partage de dossiers et améliorent les
fonctions audio, graphiques et réseau.
• Pilotes SVGA
• Pilotes SCSI paravirtuel
• Pilotes réseau vmxnet
• Module de noyau pour le partage de dossiers
• Pilotes VMCI

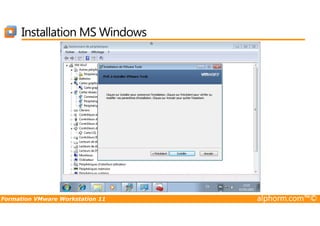

Installation MS Windows

Installation

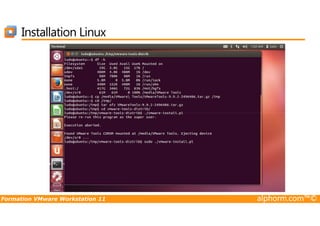

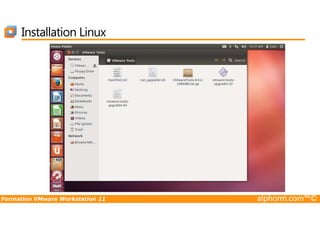

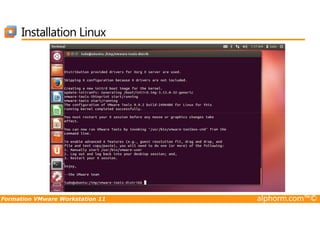

Installation Linux

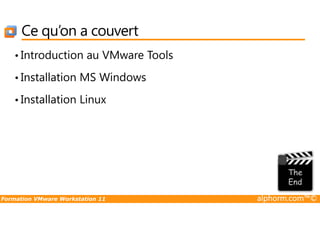

• Introduction au VMware Tools
• Installation MS Windows
• Installation Linux

Importer des
Importer des
machines virtuelles
Ludovic Quenec'hdu

Plan

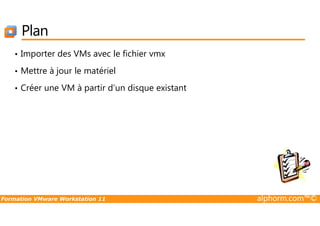

• Importer des VMs avec le fichier vmx
• Mettre à jour le matériel
• Créer une VM à partir d’un disque existant

Importer des vms avec le fichier vmx

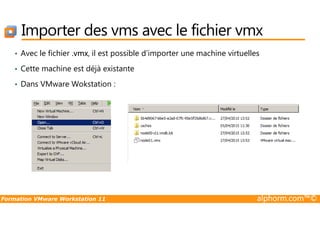

• Avec le fichier .vmx, il est possible d’importer une machine virtuelles
• Cette machine est déjà existante
• Dans VMware Wokstation :

Importer des vms avec le fichier vmx
La nouvelles est
disponible dans
l’inventaire
l’inventaire

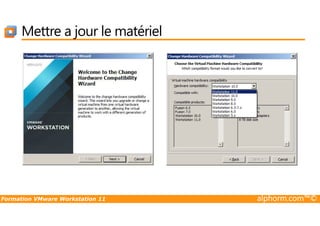

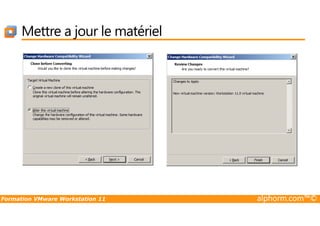

Mettre a jour le matériel

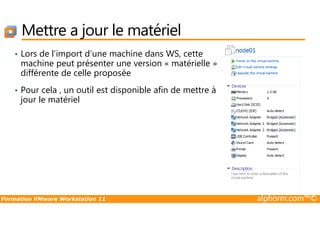

• Lors de l’import d’une machine dans WS, cette
machine peut présenter une version « matérielle »
différente de celle proposée
• Pour cela , un outil est disponible afin de mettre à
jour le matériel

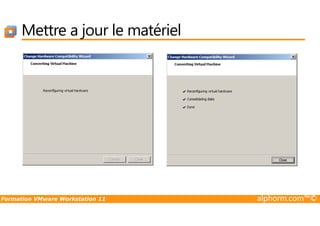

Mettre a jour le matériel

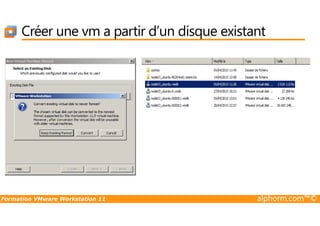

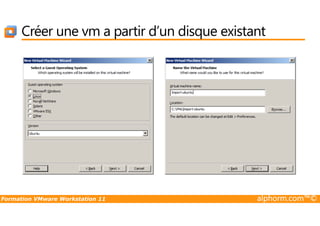

Créer une vm a partir d’un disque existant

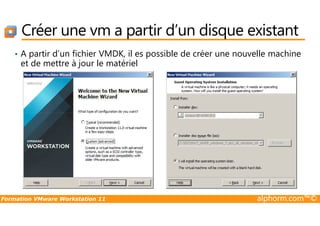

• A partir d’un fichier VMDK, il es possible de créer une nouvelle machine
et de mettre à jour le matériel

Créer une vm a partir d’un disque existant

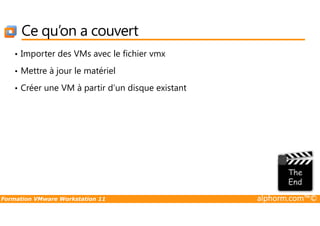

• Importer des VMs avec le fichier vmx
• Mettre à jour le matériel
• Créer une VM à partir d’un disque existant

Importer/exporter
Importer/exporter
une appliance
Ludovic Quenec'hdu

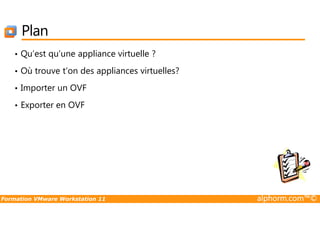

Plan
• Qu’est qu’une appliance virtuelle ?
• Où trouve t’on des appliances virtuelles?
• Importer un OVF
• Exporter en OVF

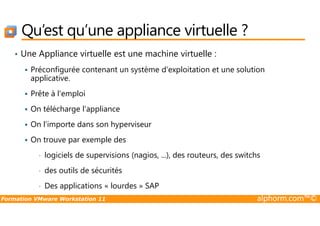

Qu’est qu’une appliance virtuelle ?
• Une Appliance virtuelle est une machine virtuelle :
Préconfigurée contenant un système d'exploitation et une solution
applicative.
Prête à l'emploi
On télécharge l'appliance
On télécharge l'appliance
On l’importe dans son hyperviseur
On trouve par exemple des
• logiciels de supervisions (nagios, ...), des routeurs, des switchs
• des outils de sécurités
• Des applications « lourdes » SAP

Où trouve t’on des appliances virtuelles?

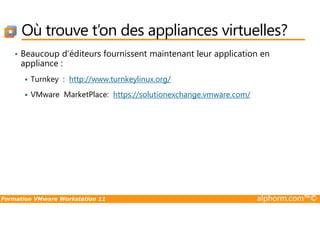

• Beaucoup d’éditeurs fournissent maintenant leur application en
appliance :
Turnkey : http://www.turnkeylinux.org/
VMware MarketPlace: https://solutionexchange.vmware.com/

Importer un OVF

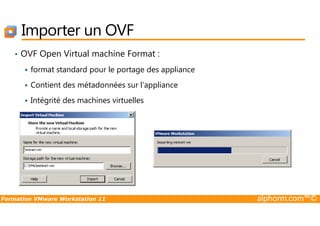

• OVF Open Virtual machine Format :
format standard pour le portage des appliance
Contient des métadonnées sur l’appliance
Intégrité des machines virtuelles

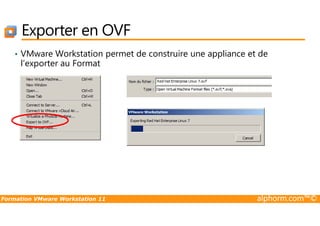

Exporter en OVF
• VMware Workstation permet de construire une appliance et de
l’exporter au Format

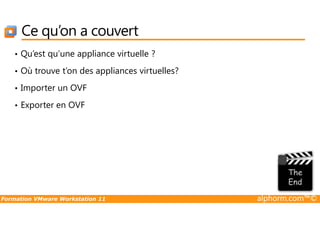

• Qu’est qu’une appliance virtuelle ?
• Où trouve t’on des appliances virtuelles?
• Importer un OVF
• Exporter en OVF

Gérer le matériel
Gestion des
machines virtuelles
Gérer le matériel
Ludovic Quenec'hdu

Plan
• Le matériel d’une machine virtuelle
• Le Hot add – Ajout de matériel
• Modification du matériel a chaud
•Utilitaire de disques

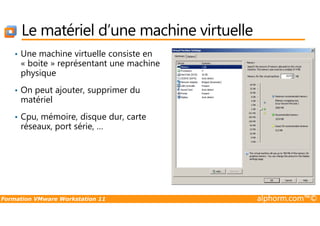

Le matériel d’une machine virtuelle
• Une machine virtuelle consiste en
« boite » représentant une machine
physique
• On peut ajouter, supprimer du
matériel
• Cpu, mémoire, disque dur, carte
• Cpu, mémoire, disque dur, carte
réseaux, port série, …

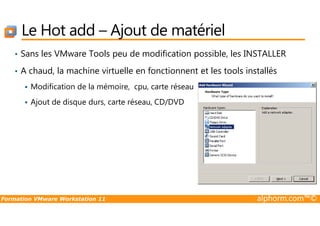

Le Hot add – Ajout de matériel
• Sans les VMware Tools peu de modification possible, les INSTALLER
• A chaud, la machine virtuelle en fonctionnent et les tools installés
Modification de la mémoire, cpu, carte réseau
Ajout de disque durs, carte réseau, CD/DVD

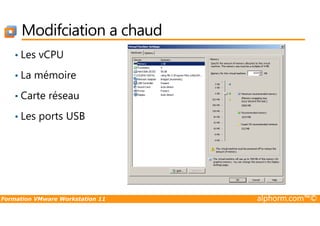

Modifciation a chaud
• Les vCPU
• La mémoire
• Carte réseau
• Les ports USB
• Les ports USB

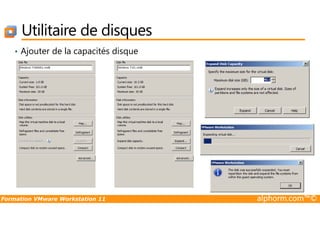

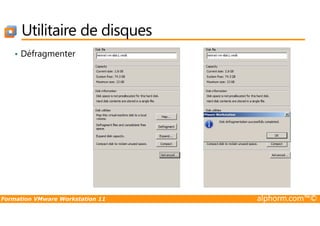

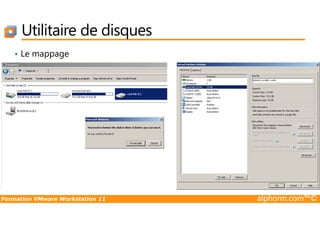

Utilitaire de disques

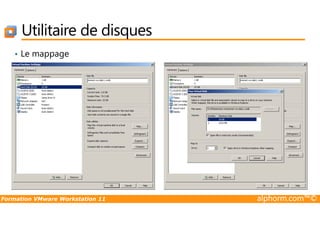

• Le mappage

• Défragmenter

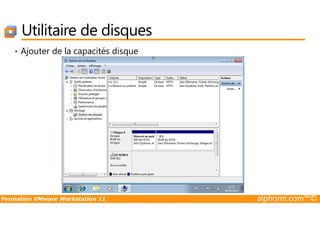

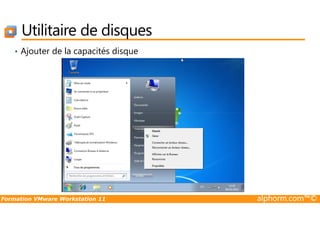

• Ajouter de la capacités disque

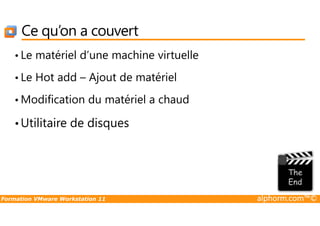

• Le matériel d’une machine virtuelle
• Le Hot add – Ajout de matériel
• Modification du matériel a chaud
•Utilitaire de disques

Le clonage
Gestion des machines virtuelles
Le clonage
Ludovic Quenec'hdu

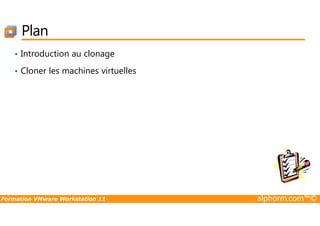

Plan
• Introduction au clonage
• Cloner les machines virtuelles

Introduction au clonage

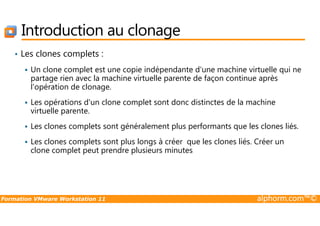

• Les clones complets :
Un clone complet est une copie indépendante d'une machine virtuelle qui ne
partage rien avec la machine virtuelle parente de façon continue après
l'opération de clonage.
Les opérations d'un clone complet sont donc distinctes de la machine
virtuelle parente.
virtuelle parente.
Les clones complets sont généralement plus performants que les clones liés.
Les clones complets sont plus longs à créer que les clones liés. Créer un
clone complet peut prendre plusieurs minutes

Introduction au clonage

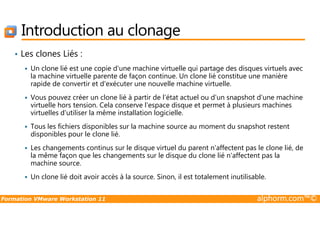

• Les clones Liés :
Un clone lié est une copie d'une machine virtuelle qui partage des disques virtuels avec
la machine virtuelle parente de façon continue. Un clone lié constitue une manière
rapide de convertir et d'exécuter une nouvelle machine virtuelle.
Vous pouvez créer un clone lié à partir de l'état actuel ou d'un snapshot d'une machine
virtuelle hors tension. Cela conserve l'espace disque et permet à plusieurs machines
virtuelles d'utiliser la même installation logicielle.
virtuelles d'utiliser la même installation logicielle.
Tous les fichiers disponibles sur la machine source au moment du snapshot restent
disponibles pour le clone lié.
Les changements continus sur le disque virtuel du parent n'affectent pas le clone lié, de
la même façon que les changements sur le disque du clone lié n'affectent pas la
machine source.
Un clone lié doit avoir accès à la source. Sinon, il est totalement inutilisable.

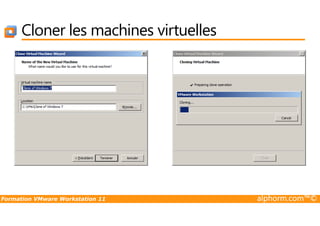

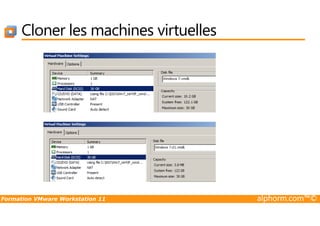

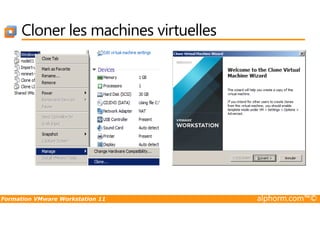

Cloner les machines virtuelles

• Introduction au clonage
• Cloner les machines virtuelles

Les Snapshots
Gestion des machines virtuelles

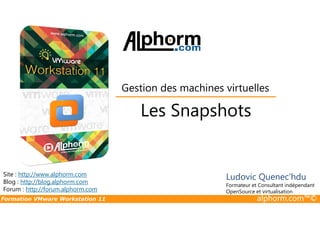

Les Snapshots
Ludovic Quenec'hdu

Plan
• Introduction aux snapshots
• Gérer les clichés (snapshot)

Introduction aux snapshots
• Un snapshot ou cliché ou instantané est une capture de l’état à un
instant T de la machine virtuelle (mémoire, disque)
• Un cliché permet de créer des points de restauration

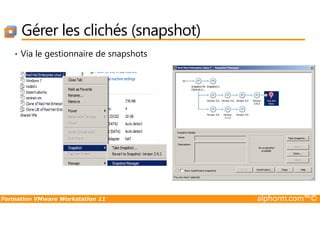

Gérer les clichés (snapshot)
• Via le gestionnaire de snapshots

• Introduction aux snapshots
• Gérer les clichés (snapshot)

Partage de document
Gestion des
machines virtuelles
Partage de document
Ludovic Quenec'hdu

Plan
• Introduction au partage de documents
• Partager des docs avec MS Windows
• Partager des docs avec Linux

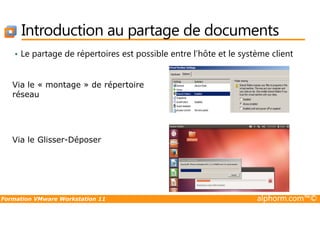

Introduction au partage de documents
• Le partage de répertoires est possible entre l’hôte et le système client
Via le « montage » de répertoire
réseau
Via le Glisser-Déposer

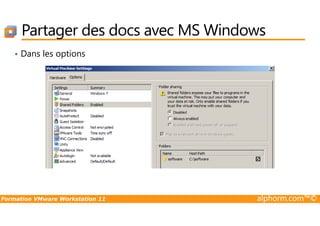

Partager des docs avec MS Windows
• Dans les options

Partager des docs avec MS Windows

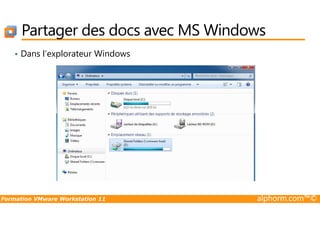

• Dans l’explorateur Windows

Partager des docs avec Linux
• Dans les options

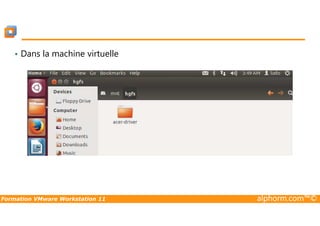

• Dans la machine virtuelle

• Introduction au partage de documents
• Partager des docs avec MS Windows
• Partager des docs avec Linux

Sécurisé vos
Gestion des
machines virtuelles
Sécurisé vos
machines virtuelles
Ludovic Quenec'hdu

Plan
• Introduction au chiffrement des machines virtuelles
• Démonstration

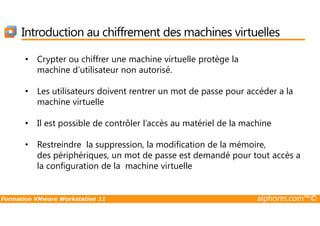

Introduction au chiffrement des machines virtuelles
• Crypter ou chiffrer une machine virtuelle protège la
machine d’utilisateur non autorisé.
• Les utilisateurs doivent rentrer un mot de passe pour accéder a la
machine virtuelle
• Il est possible de contrôler l’accès au matériel de la machine
• Restreindre la suppression, la modification de la mémoire,
des périphériques, un mot de passe est demandé pour tout accès a
la configuration de la machine virtuelle

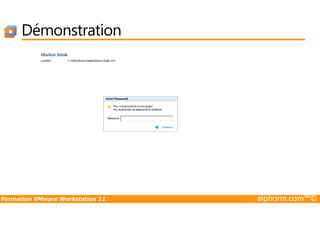

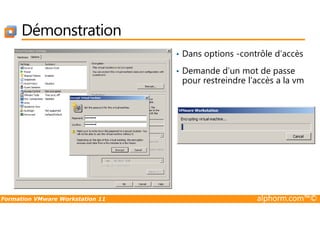

Démonstration
• Dans options -contrôle d’accès
• Demande d’un mot de passe
pour restreindre l’accès a la vm

Démonstration
• Demande d’un mot de passe
pour accès au matériel

Démonstration

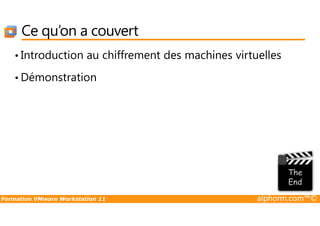

• Introduction au chiffrement des machines virtuelles
• Démonstration

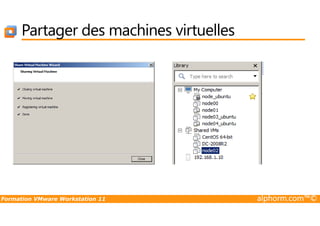

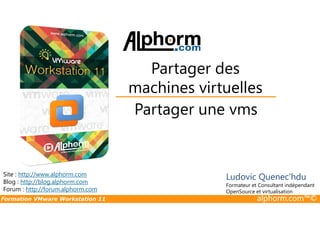

Partager une vms
Partager des
machines virtuelles
Partager une vms
Ludovic Quenec'hdu

Plan
• Introduction a VMware Workstation Server
• Se connecter sur le serveur

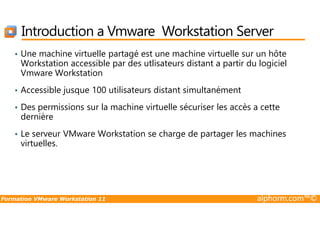

Introduction a Vmware Workstation Server
• Une machine virtuelle partagé est une machine virtuelle sur un hôte
Workstation accessible par des utlisateurs distant a partir du logiciel
Vmware Workstation
• Accessible jusque 100 utilisateurs distant simultanément
• Des permissions sur la machine virtuelle sécuriser les accès a cette
dernière
dernière
• Le serveur VMware Workstation se charge de partager les machines
virtuelles.

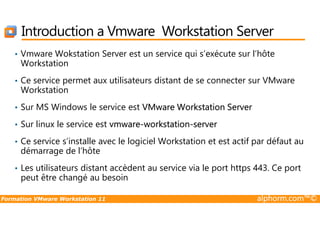

• Vmware Wokstation Server est un service qui s’exécute sur l’hôte
Workstation
• Ce service permet aux utilisateurs distant de se connecter sur VMware
Workstation
• Sur MS Windows le service est VMware Workstation Server
• Sur linux le service est vmware-workstation-server
• Ce service s’installe avec le logiciel Workstation et est actif par défaut au
démarrage de l’hôte
• Les utilisateurs distant accèdent au service via le port https 443. Ce port
peut être changé au besoin

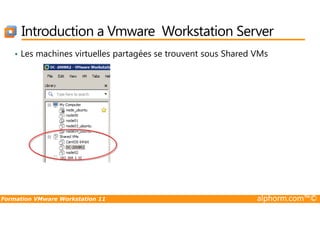

• Les machines virtuelles partagées se trouvent sous Shared VMs

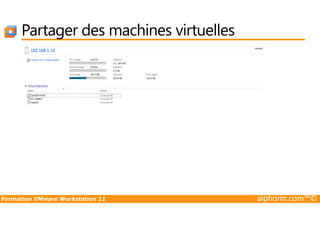

Partager des machines virtuelles

• Introduction a Vmware Workstation Server
• Se connecter sur le serveur

Rôles et permissions
Partager des
machines virtuelles
Rôles et permissions
Ludovic Quenec'hdu

Plan
• Gestion des rôles
• Gestion des permissions
• Attribuer des permissions

Gestion des rôles
• Les rôles prédéfinis
• Création d’un rôle
• Édition d’un rôle
• Clonage d’un rôle
• Suppression d’un rôle

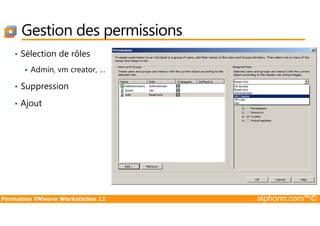

Gestion des permissions
• Sélection de rôles
Admin, vm creator, …
• Suppression
• Ajout

Attribuer des permissions
• Toutes les Shared Vms
Admin, vm creator, …
• Par « Shared Vm »

• Gestion des rôles
• Gestion des permissions
• Attribuer des permissions

VMware WSX Server
Partager des
machines virtuelles
VMware WSX Server
Ludovic Quenec'hdu

Plan

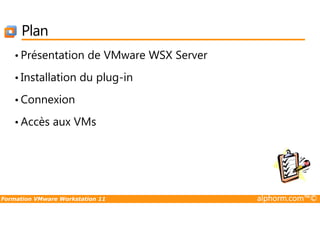

• Présentation de VMware WSX Server

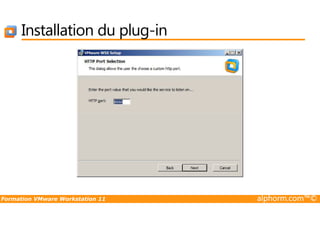

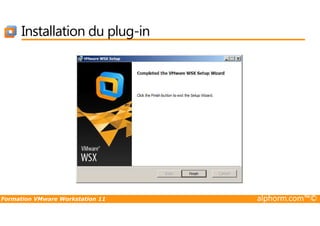

• Installation du plug-in

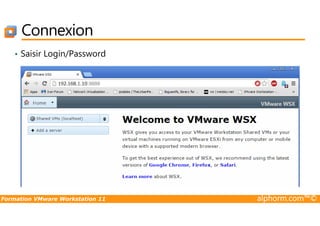

• Connexion
• Accès aux VMs

Présentation de VMware WSX Server

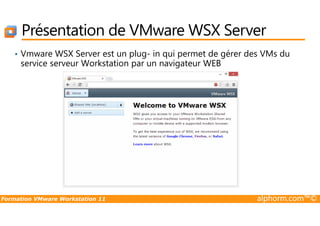

• Vmware WSX Server est un plug- in qui permet de gérer des VMs du
service serveur Workstation par un navigateur WEB

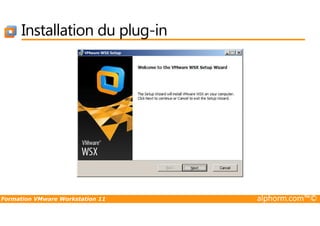

Installation du plug-in

Connexion

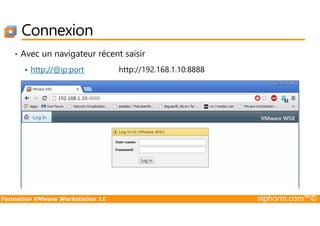

• Avec un navigateur récent saisir
http://@ip:port http://192.168.1.10:8888

Connexion
• Saisir Login/Password

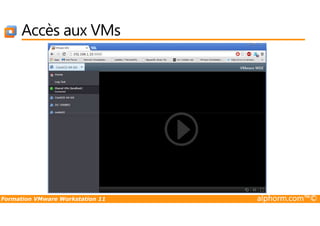

Accès aux VMs

• Présentation de VMware WSX Server
• Installation du plug-in
• Connexion
• Accès aux VMs

Le Bridge, le NAT,
Le réseau avec WS
Le Bridge, le NAT,
le Host-only
Ludovic Quenec'hdu

Plan
• Le réseau avec VMware Workstation
• Le NAT
•Le NAT configuration avancée
• Le Bridge
• Le Host-only

Le réseau avec VMware Workstation
• Suivant les besoins Workstation propose plusieurs modes de connexion
réseau
• WS installe 3 périphériques
Le mode Bridge : VMnet0
Le mode NAT : VMnet8
Le mode NAT : VMnet8
Le mode host-only : VMnet1
• Le mode LAN segment

• Le NAT Network Address Transation ou translation d’adresse réseau
consiste en une passerelle NAT entre les VMs et la machine hôte
Le NAT

Le NAT

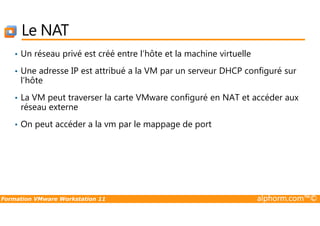

• Un réseau privé est créé entre l’hôte et la machine virtuelle
• Une adresse IP est attribué a la VM par un serveur DHCP configuré sur
l’hôte
• La VM peut traverser la carte VMware configuré en NAT et accéder aux
réseau externe
• On peut accéder a la vm par le mappage de port

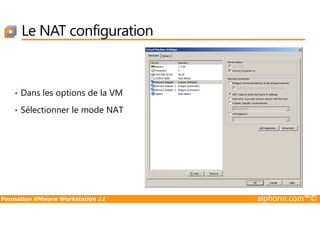

Le NAT configuration
• Dans les options de la VM
• Sélectionner le mode NAT
• Sélectionner le mode NAT

Le NAT configuration avancée

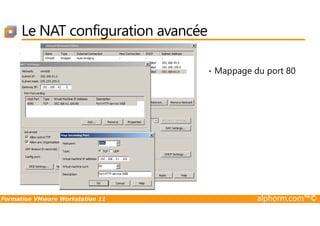

• Mappage du port 80

Le Bridge

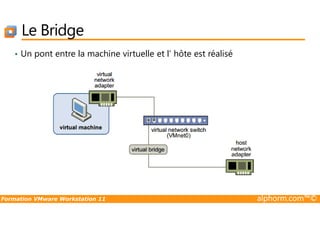

• Un pont entre la machine virtuelle et l’ hôte est réalisé

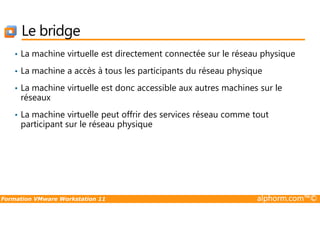

Le bridge
• La machine virtuelle est directement connectée sur le réseau physique
• La machine a accès à tous les participants du réseau physique
• La machine virtuelle est donc accessible aux autres machines sur le
réseaux
• La machine virtuelle peut offrir des services réseau comme tout
• La machine virtuelle peut offrir des services réseau comme tout
participant sur le réseau physique

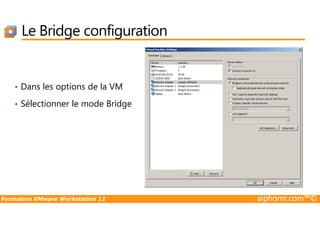

Le Bridge configuration
• Sélectionner le mode Bridge

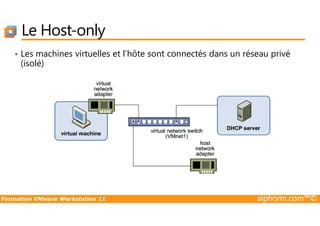

Le Host-only
• Les machines virtuelles et l’hôte sont connectés dans un réseau privé
(isolé)

Le Host-only
• Les machines virtuelles obtiennent des adresses IP par le serveur DHCP
VMware
• Les machines virtuelles sont isolées et ne peuvent se connecter sur le
réseau externe, ni sur internet
• Très utile pour monter des lab réseau sans gêner le réseau externe

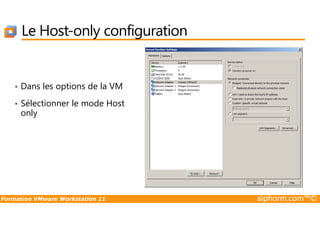

Le Host-only configuration
• Sélectionner le mode Host
only
only

• Le réseau avec VMware Workstation
• Le NAT
• Le Bridge
• Le Host-only
• Le Host-only

Du VLANS avec WS,
Le réseau avec WS
Du VLANS avec WS,
le LAN segments
Ludovic Quenec'hdu

Plan

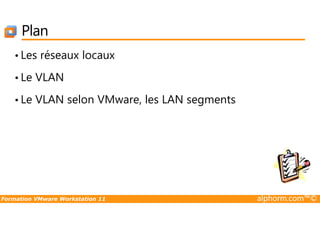

• Les réseaux locaux
• Le VLAN
• Le VLAN selon VMware, les LAN segments

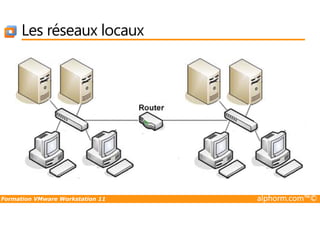

Les réseaux locaux

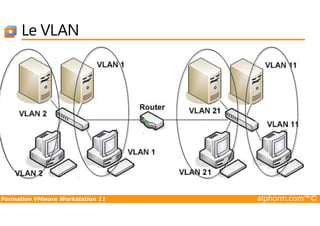

Le VLAN

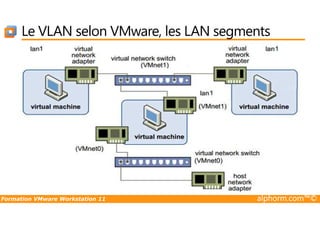

Le VLAN selon VMware, les LAN segments

• Les réseaux locaux
• Le VLAN
• Le VLAN selon VMware, les LAN segments

Lab réseau avec
Gestion des
machines virtuelles
Lab réseau avec
GNS3
Ludovic Quenec'hdu

Plan
• Introduction à GNS3
• Configuration de réseau VMware Workstation
• Configuration de GNS3
• Mise en place architecture réseau
• Configuration des « clouds »
• Configuration des routeurs Cisco
• Test avec VMware Workstation

Introduction à GNS3
• GNS3 est un simulateur réseau
• Nombreuse fonctionnalités
Interface client graphique, gestion des snapshot, hyperviseurs externe, …
Routage, virtualisation avec Dynamips
Cisco, Juniper, configuration import et export et console
• Cisco, Juniper, configuration import et export et console
Commutation
• Ethernet, ATM, Frame Relay
Sécurité et VoIP
• Firewall PIX, IDS, voice-router, PBX

Configuration de réseau VMware
• Ajout de carte Host-only avec l’éditeur de réseau virtuel

Mise en place architecture réseau

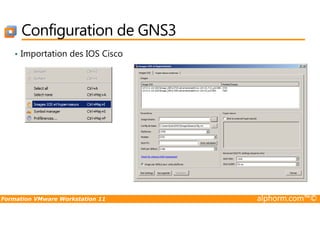

Configuration de GNS3
• Importation des IOS Cisco

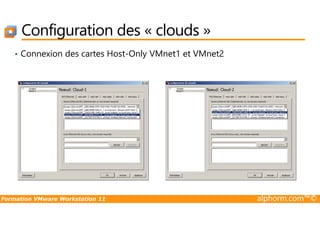

Configuration des « clouds »
• Connexion des cartes Host-Only VMnet1 et VMnet2

Configuration des routeurs

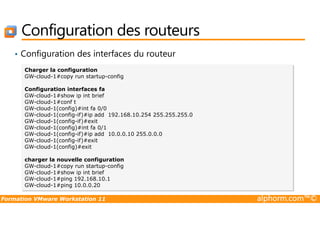

• Configuration des interfaces du routeur
Charger la configuration
GW-cloud-1#copy run startup-config
Configuration interfaces fa
GW-cloud-1#show ip int brief
GW-cloud-1#conf t
GW-cloud-1(config)#int fa 0/0
GW-cloud-1(config-if)#ip add 192.168.10.254 255.255.255.0
GW-cloud-1(config-if)#exit
GW-cloud-1(config)#int fa 0/1
GW-cloud-1(config-if)#exit
GW-cloud-1(config)#exit
charger la nouvelle configuration
GW-cloud-1#show ip int brief
GW-cloud-1#ping 192.168.10.1
GW-cloud-1#ping 10.0.0.20

Configuration des routeurs
• Configuration du routage

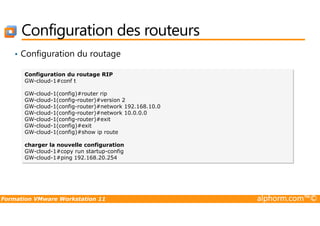

Configuration du routage RIP
GW-cloud-1#conf t
GW-cloud-1(config)#router rip
GW-cloud-1(config-router)#version 2
GW-cloud-1(config-router)#network 192.168.10.0
GW-cloud-1(config-router)#exit
GW-cloud-1(config)#exit
GW-cloud-1(config)#show ip route
charger la nouvelle configuration
GW-cloud-1#ping 192.168.20.254

Test avec VMware Workstation

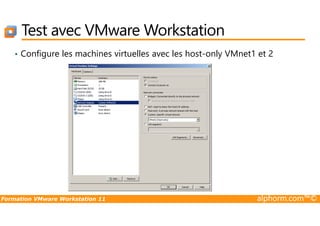

• Configure les machines virtuelles avec les host-only VMnet1 et 2

• Introduction à GNS3
• Configuration de réseau VMware Workstation
• Configuration de GNS3
• Configuration des « clouds »
• Configuration des routeurs
• Test avec VMware Workstation

Le mot de la fin
Conclusion
Le mot de la fin
Ludovic Quenec'hdu

• Introduction
• Technologie de virtualisation VMware
• Les produits Vmware
• Mise en œuvre de VMware Workstation
• Installation
• Les machines virtuelles
• Introduction aux machines virtuelles
• Création des machines virtuelles avec Easy install
• VMware Workstation Server
• Rôles et permissions
• VMware WSX Server
• Le réseau avec WS
• Le Bridge, le NAT, le Host-only
• Du VLANS avec WS, le LAN segments et
Options avancées
• Petit Bonus Lab réseau avec GNS3
• Importer des machines virtuelles
• Importer/exporter une appliance
• Gestion des machines virtuelles
• Gérer le matériel
• Le clonage
• Les snapshots
• Partage de document
• Sécurisé vos machines virtuelles

Avez-vous des Questions /Remarques /Commentaires ?

Ce qui vous attends sur Alphorm
Administrer Oracle
VirtualBox
VirtualBox

A bientôt ☺
Sur Alphorm !!

Alphorm.com Formation VMware Workstation 11

Recommandé

Recommandé

Contenu connexe

Tendances

Tendances (20)

En vedette

En vedette (20)

Similaire à Alphorm.com Formation VMware Workstation 11

Similaire à Alphorm.com Formation VMware Workstation 11 (20)

Plus de Alphorm

Plus de Alphorm (20)

Alphorm.com Formation VMware Workstation 11
