1. Université Constantine 2
Dr. CHAOUCHE A.-C.
Faculté des nouvelles technologies
ahmed.chaouche@univ-constantine2.dz
– Cours 12 –
Chapitre 8 : Persistance de données sous Android
Base de données SQLite
Développement d’applications mobiles
2018/2019. Semestre 1

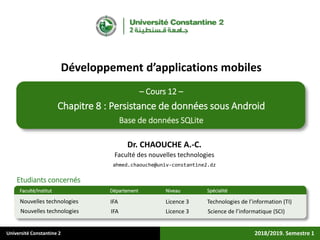

2. Université Constantine 2
Etudiants concernés
Faculté/Institut Département Niveau Spécialité
2018/2019. Semestre 1
Dr. CHAOUCHE A.-C.
Faculté des nouvelles technologies
ahmed.chaouche@univ-constantine2.dz
Développement d’applications mobiles
Licence 3 Technologies de l’information (TI)Nouvelles technologies IFA
Licence 3 Science de l’informatique (SCI)Nouvelles technologies IFA
– Cours 12 –
Chapitre 8 : Persistance de données sous Android
Base de données SQLite

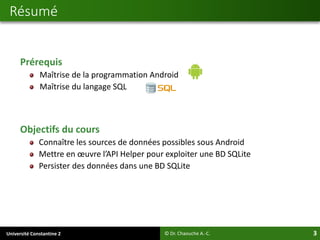

3. Université Constantine 2 3
Prérequis
Maîtrise de la programmation Android
Maîtrise du langage SQL
Objectifs du cours
Connaître les sources de données possibles sous Android
Mettre en œuvre l’API Helper pour exploiter une BD SQLite
Persister des données dans une BD SQLite
Résumé
© Dr. Chaouche A.-C.

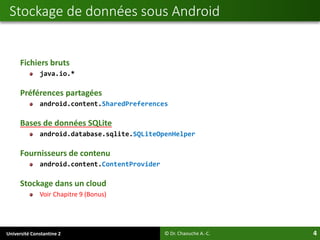

4. Université Constantine 2 4
Fichiers bruts
java.io.*
Préférences partagées
android.content.SharedPreferences
Bases de données SQLite
android.database.sqlite.SQLiteOpenHelper
Fournisseurs de contenu
android.content.ContentProvider
Stockage dans un cloud
Voir Chapitre 9 (Bonus)
Stockage de données sous Android
© Dr. Chaouche A.-C.

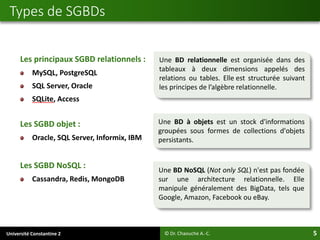

5. Université Constantine 2 5
Les principaux SGBD relationnels :
MySQL, PostgreSQL
SQL Server, Oracle
SQLite, Access
Les SGBD objet :
Oracle, SQL Server, Informix, IBM
Les SGBD NoSQL :
Cassandra, Redis, MongoDB
Types de SGBDs
© Dr. Chaouche A.-C.
Une BD relationnelle est organisée dans des
tableaux à deux dimensions appelés des
relations ou tables. Elle est structurée suivant
les principes de l’algèbre relationnelle.
Une BD à objets est un stock d'informations
groupées sous formes de collections d'objets
persistants.
Une BD NoSQL (Not only SQL) n'est pas fondée
sur une architecture relationnelle. Elle
manipule généralement des BigData, tels que
Google, Amazon, Facebook ou eBay.

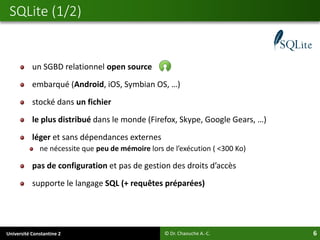

6. Université Constantine 2 6
un SGBD relationnel open source
embarqué (Android, iOS, Symbian OS, …)
stocké dans un fichier
le plus distribué dans le monde (Firefox, Skype, Google Gears, …)
léger et sans dépendances externes
ne nécessite que peu de mémoire lors de l’exécution ( <300 Ko)
pas de configuration et pas de gestion des droits d’accès
supporte le langage SQL (+ requêtes préparées)
SQLite (1/2)
© Dr. Chaouche A.-C.

7. Université Constantine 2 7
ne supporte que les types primitifs : INTEGER, REAL, TEXT, et BLOB
dépend du système de fichier (FAT32, NTFS, …)
pas d'extension propre (les plus utilisées : *.sqlite et *.db)
la BD est sauvegardée dans le stockage interne
privée à l’application (inaccessibles à partir d’autres applications)
par exemple dans
Nexus 5 : /data/user/0/[APP_NAME]/databases/FILE_NAME.db
Samsung : /data/data/[APP_NAME]/databases/FILE_NAME.db
SQLite (2/2)
© Dr. Chaouche A.-C.

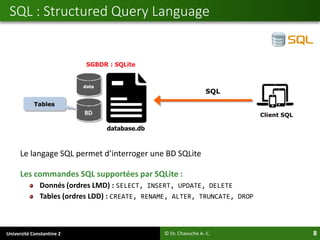

8. Université Constantine 2 8
Le langage SQL permet d’interroger une BD SQLite
Les commandes SQL supportées par SQLite :
Donnés (ordres LMD) : SELECT, INSERT, UPDATE, DELETE
Tables (ordres LDD) : CREATE, RENAME, ALTER, TRUNCATE, DROP
SQL : Structured Query Language
© Dr. Chaouche A.-C.

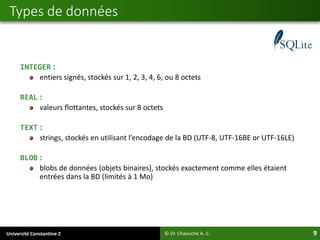

9. Université Constantine 2 9
INTEGER :
entiers signés, stockés sur 1, 2, 3, 4, 6, ou 8 octets
REAL :
valeurs flottantes, stockés sur 8 octets
TEXT :
strings, stockés en utilisant l’encodage de la BD (UTF-8, UTF-16BE or UTF-16LE)
BLOB :
blobs de données (objets binaires), stockés exactement comme elles étaient
entrées dans la BD (limités à 1 Mo)
Types de données
© Dr. Chaouche A.-C.

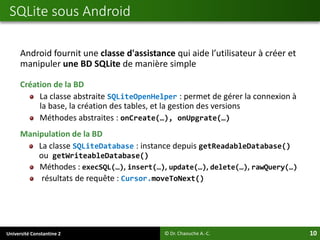

10. Université Constantine 2 10
Android fournit une classe d'assistance qui aide l’utilisateur à créer et
manipuler une BD SQLite de manière simple
Création de la BD
La classe abstraite SQLiteOpenHelper : permet de gérer la connexion à
la base, la création des tables, et la gestion des versions
Méthodes abstraites : onCreate(…), onUpgrate(…)
Manipulation de la BD
La classe SQLiteDatabase : instance depuis getReadableDatabase()
ou getWriteableDatabase()
Méthodes : execSQL(…), insert(…), update(…), delete(…), rawQuery(…)
résultats de requête : Cursor.moveToNext()
SQLite sous Android
© Dr. Chaouche A.-C.

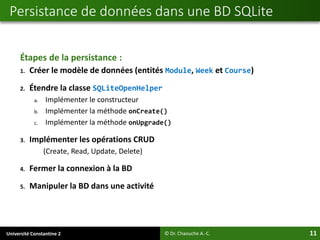

11. Université Constantine 2 11
Étapes de la persistance :
1. Créer le modèle de données (entités Module, Week et Course)
2. Étendre la classe SQLiteOpenHelper
a. Implémenter le constructeur
b. Implémenter la méthode onCreate()
c. Implémenter la méthode onUpgrade()
3. Implémenter les opérations CRUD
(Create, Read, Update, Delete)
4. Fermer la connexion à la BD
5. Manipuler la BD dans une activité
Persistance de données dans une BD SQLite
© Dr. Chaouche A.-C.

12. Université Constantine 2 12
Persistance de données dans une BD SQLite
1. Créer le modèle de données
© Dr. Chaouche A.-C.
/java/Module.java
public class Module {
int id; ...
List<Week> weeks;
}
/java/Week.java
public class Week {
int id; ...
List<Course> courses;
}
/java/Course.java
public class Course {
int id; ...
}

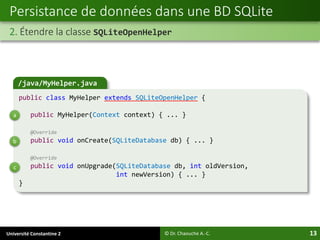

13. Université Constantine 2 13
Persistance de données dans une BD SQLite
2. Étendre la classe SQLiteOpenHelper
© Dr. Chaouche A.-C.
/java/MyHelper.java
public class MyHelper extends SQLiteOpenHelper {
public MyHelper(Context context) { ... }
@Override
public void onCreate(SQLiteDatabase db) { ... }
@Override
public void onUpgrade(SQLiteDatabase db, int oldVersion,
int newVersion) { ... }
}
a
b
c

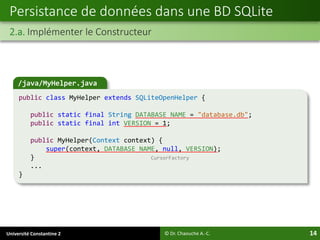

14. Université Constantine 2 14
Persistance de données dans une BD SQLite
2.a. Implémenter le Constructeur
© Dr. Chaouche A.-C.
/java/MyHelper.java
public class MyHelper extends SQLiteOpenHelper {
public static final String DATABASE_NAME = "database.db";
public static final int VERSION = 1;
public MyHelper(Context context) {
super(context, DATABASE_NAME, null, VERSION);
} CursorFactory
...
}

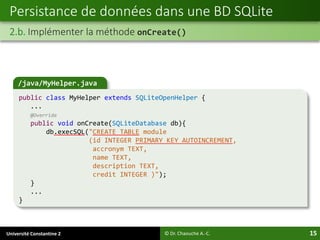

15. Université Constantine 2 15
Persistance de données dans une BD SQLite
2.b. Implémenter la méthode onCreate()
© Dr. Chaouche A.-C.
/java/MyHelper.java
public class MyHelper extends SQLiteOpenHelper {
...
@Override
public void onCreate(SQLiteDatabase db){
db.execSQL("CREATE TABLE module
(id INTEGER PRIMARY KEY AUTOINCREMENT,
accronym TEXT,
name TEXT,
description TEXT,
credit INTEGER )");
}
...
}

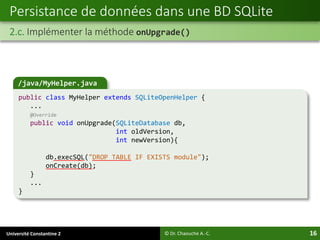

16. Université Constantine 2 16
Persistance de données dans une BD SQLite
2.c. Implémenter la méthode onUpgrade()
© Dr. Chaouche A.-C.
/java/MyHelper.java
public class MyHelper extends SQLiteOpenHelper {
...
@Override
public void onUpgrade(SQLiteDatabase db,
int oldVersion,
int newVersion){
db.execSQL("DROP TABLE IF EXISTS module");
onCreate(db);
}
...
}

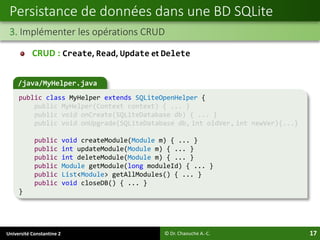

17. Université Constantine 2 17
Persistance de données dans une BD SQLite
3. Implémenter les opérations CRUD
© Dr. Chaouche A.-C.
/java/MyHelper.java
public class MyHelper extends SQLiteOpenHelper {
public MyHelper(Context context) { ... }
public void onCreate(SQLiteDatabase db) { ... }
public void onUpgrade(SQLiteDatabase db, int oldVer, int newVer){...}
public void createModule(Module m) { ... }
public int updateModule(Module m) { ... }
public int deleteModule(Module m) { ... }
public Module getModule(long moduleId) { ... }
public List<Module> getAllModules() { ... }
public void closeDB() { ... }
}
CRUD : Create, Read, Update et Delete

18. Université Constantine 2 18
Persistance de données dans une BD SQLite
3.a. Create : Insérer un nouveau module
© Dr. Chaouche A.-C.
/java/MyHelper.java
public void createModule(Module m) {
SQLiteDatabase db = this.getWritableDatabase();
ContentValues values = new ContentValues();
values.put("name", m.name);
values.put("acronym", s.acronym);
...
nullColumnHack
db.insert("module", null, values);
⇔ db.execSQL("insert into store(name, ...) values('...', ...)");
}

19. Université Constantine 2 19
Persistance de données dans une BD SQLite
3.b. Update : Mettre à jour un module
© Dr. Chaouche A.-C.
/java/MyHelper.java
public int updateModule(Module m) {
SQLiteDatabase db = this.getWritableDatabase();
ContentValues values = new ContentValues();
values.put("accronym", m.accronym);
...
return db.update("module", values, "id = ?",
new String[] {m.id + "" });
}

20. Université Constantine 2 20
Persistance de données dans une BD SQLite
3.c. Delete : Supprimer un module
© Dr. Chaouche A.-C.
/java/MyHelper.java
public int deleteModule(Module m) {
SQLiteDatabase db = this.getWritableDatabase();
return db.delete("module", "id = ?",
new String[] { m.id + "" });
}

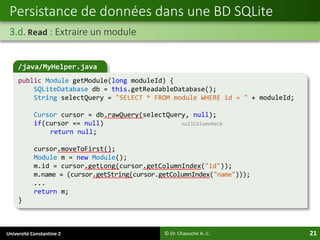

21. Université Constantine 2 21
Persistance de données dans une BD SQLite
3.d. Read : Extraire un module
© Dr. Chaouche A.-C.
/java/MyHelper.java
public Module getModule(long moduleId) {
SQLiteDatabase db = this.getReadableDatabase();
String selectQuery = "SELECT * FROM module WHERE id = " + moduleId;
Cursor cursor = db.rawQuery(selectQuery, null);
if(cursor == null) nullColumnHack
return null;
cursor.moveToFirst();
Module m = new Module();
m.id = cursor.getLong(cursor.getColumnIndex("id"));
m.name = (cursor.getString(cursor.getColumnIndex("name")));
...
return m;
}

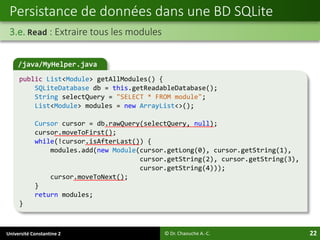

22. Université Constantine 2 22
Persistance de données dans une BD SQLite
3.e. Read : Extraire tous les modules
© Dr. Chaouche A.-C.
/java/MyHelper.java
public List<Module> getAllModules() {
SQLiteDatabase db = this.getReadableDatabase();
String selectQuery = "SELECT * FROM module";
List<Module> modules = new ArrayList<>();
Cursor cursor = db.rawQuery(selectQuery, null);
cursor.moveToFirst();
while(!cursor.isAfterLast()) {
modules.add(new Module(cursor.getLong(0), cursor.getString(1),
cursor.getString(2), cursor.getString(3),
cursor.getString(4)));
cursor.moveToNext();
}
return modules;
}

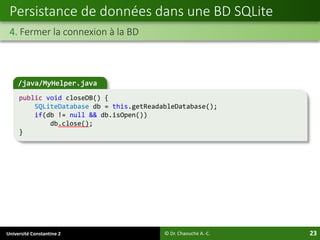

23. Université Constantine 2 23
Persistance de données dans une BD SQLite
4. Fermer la connexion à la BD
© Dr. Chaouche A.-C.
/java/MyHelper.java
public void closeDB() {
SQLiteDatabase db = this.getReadableDatabase();
if(db != null && db.isOpen())
db.close();
}

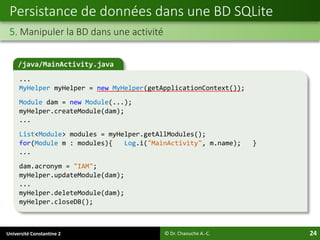

24. Université Constantine 2 24
Persistance de données dans une BD SQLite
5. Manipuler la BD dans une activité
© Dr. Chaouche A.-C.
/java/MainActivity.java
...
MyHelper myHelper = new MyHelper(getApplicationContext());
Module dam = new Module(...);
myHelper.createModule(dam);
...
List<Module> modules = myHelper.getAllModules();
for(Module m : modules){ Log.i("MainActivity", m.name); }
...
dam.acronym = "IAM";
myHelper.updateModule(dam);
...
myHelper.deleteModule(dam);
myHelper.closeDB();

25. Université Constantine 2 25
Aller plus loin…
Persister une association one-to-many
© Dr. Chaouche A.-C.
/java/MyHelper.java
public void createModule(Module m) {
...
for (Week w : m.weeks) {
createWeek(w);
}
...
}

26. Université Constantine 2 26
Accès externe à la BD ?
© Dr. Chaouche A.-C.

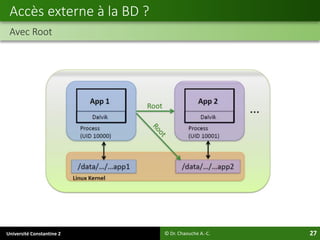

27. Université Constantine 2 27
Accès externe à la BD ?
Avec Root
© Dr. Chaouche A.-C.

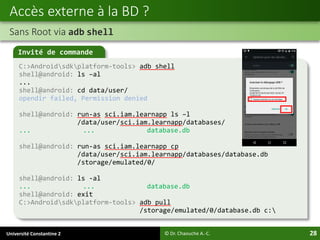

28. Université Constantine 2 28
Accès externe à la BD ?
Sans Root via adb shell
© Dr. Chaouche A.-C.
Invité de commande
C:>Androidsdkplatform-tools> adb shell
shell@android: ls –al
...
shell@android: cd data/user/
opendir failed, Permission denied
shell@android: run-as sci.iam.learnapp ls –l
/data/user/sci.iam.learnapp/databases/
... ... database.db
shell@android: run-as sci.iam.learnapp cp
/data/user/sci.iam.learnapp/databases/database.db
/storage/emulated/0/
shell@android: ls -al
... ... database.db
shell@android: exit
C:>Androidsdkplatform-tools> adb pull
/storage/emulated/0/database.db c:

29. Université Constantine 2 29

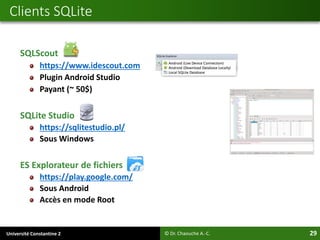

SQLScout
https://www.idescout.com
Plugin Android Studio
Payant (~ 50$)
SQLite Studio
https://sqlitestudio.pl/
Sous Windows
ES Explorateur de fichiers
https://play.google.com/
Sous Android
Accès en mode Root
Clients SQLite
© Dr. Chaouche A.-C.

30. Université Constantine 2 30

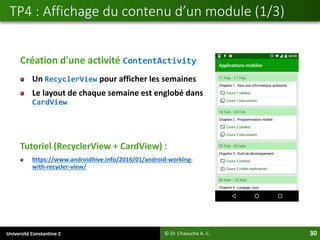

Création d'une activité ContentActivity
Un RecyclerView pour afficher les semaines
Le layout de chaque semaine est englobé dans
CardView
Tutoriel (RecyclerView + CardView) :
https://www.androidhive.info/2016/01/android-working-
with-recycler-view/
TP4 : Affichage du contenu d’un module (1/3)
© Dr. Chaouche A.-C.

31. Université Constantine 2 31

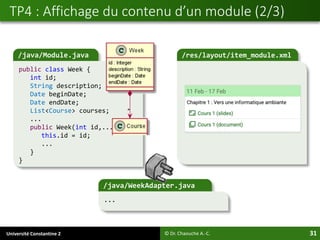

TP4 : Affichage du contenu d’un module (2/3)
© Dr. Chaouche A.-C.
/java/Module.java
public class Week {
int id;
String description;
Date beginDate;
Date endDate;
List<Course> courses;
...
public Week(int id,...){
this.id = id;
...
}
}
/res/layout/item_module.xml
/java/WeekAdapter.java
...

32. Université Constantine 2 32

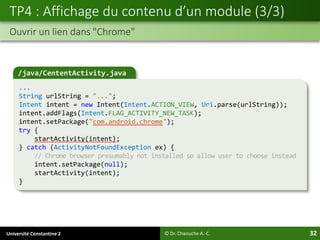

TP4 : Affichage du contenu d’un module (3/3)
Ouvrir un lien dans "Chrome"
© Dr. Chaouche A.-C.
/java/CententActivity.java
...
String urlString = "...";
Intent intent = new Intent(Intent.ACTION_VIEW, Uri.parse(urlString));
intent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
intent.setPackage("com.android.chrome");
try {
startActivity(intent);
} catch (ActivityNotFoundException ex) {
// Chrome browser presumably not installed so allow user to choose instead
intent.setPackage(null);
startActivity(intent);
}

33. Université Constantine 2 33
Documents sont accessibles :
Plateforme e-learning de l’université Constantine 2
Lien : http://elearning.univ-constantine2.dz/
Rendus du TP 4 :
Avant le Samedi 4 janvier à 23h59
À : ac.chaouche@misc-umc.org
Nom du fichier à rendre :
DAM_TP4_G%_NOMBINOME1_NOMBINOME2.zip
(Ex : DAM_TP4_G1_CHAOUCHE_NECIBI.zip)
Le fichier zip doit contenir seulement le dossier src
Documents et Rendus
© Dr. Chaouche A.-C.

34. Université Constantine 2 34

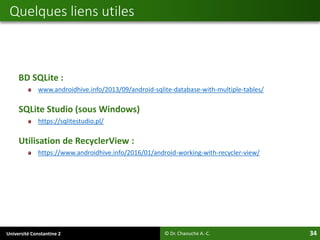

BD SQLite :
www.androidhive.info/2013/09/android-sqlite-database-with-multiple-tables/
SQLite Studio (sous Windows)
https://sqlitestudio.pl/
Utilisation de RecyclerView :
https://www.androidhive.info/2016/01/android-working-with-recycler-view/
Quelques liens utiles
© Dr. Chaouche A.-C.

35. Université Constantine 2 35

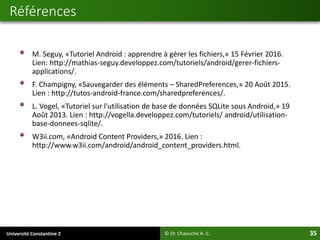

M. Seguy, «Tutoriel Android : apprendre à gérer les fichiers,» 15 Février 2016.
Lien: http://mathias-seguy.developpez.com/tutoriels/android/gerer-fichiers-
applications/.
F. Champigny, «Sauvegarder des éléments – SharedPreferences,» 20 Août 2015.
Lien : http://tutos-android-france.com/sharedpreferences/.
L. Vogel, «Tutoriel sur l'utilisation de base de données SQLite sous Android,» 19
Août 2013. Lien : http://vogella.developpez.com/tutoriels/ android/utilisation-
base-donnees-sqlite/.
W3ii.com, «Android Content Providers,» 2016. Lien :
http://www.w3ii.com/android/android_content_providers.html.
Références
© Dr. Chaouche A.-C.
