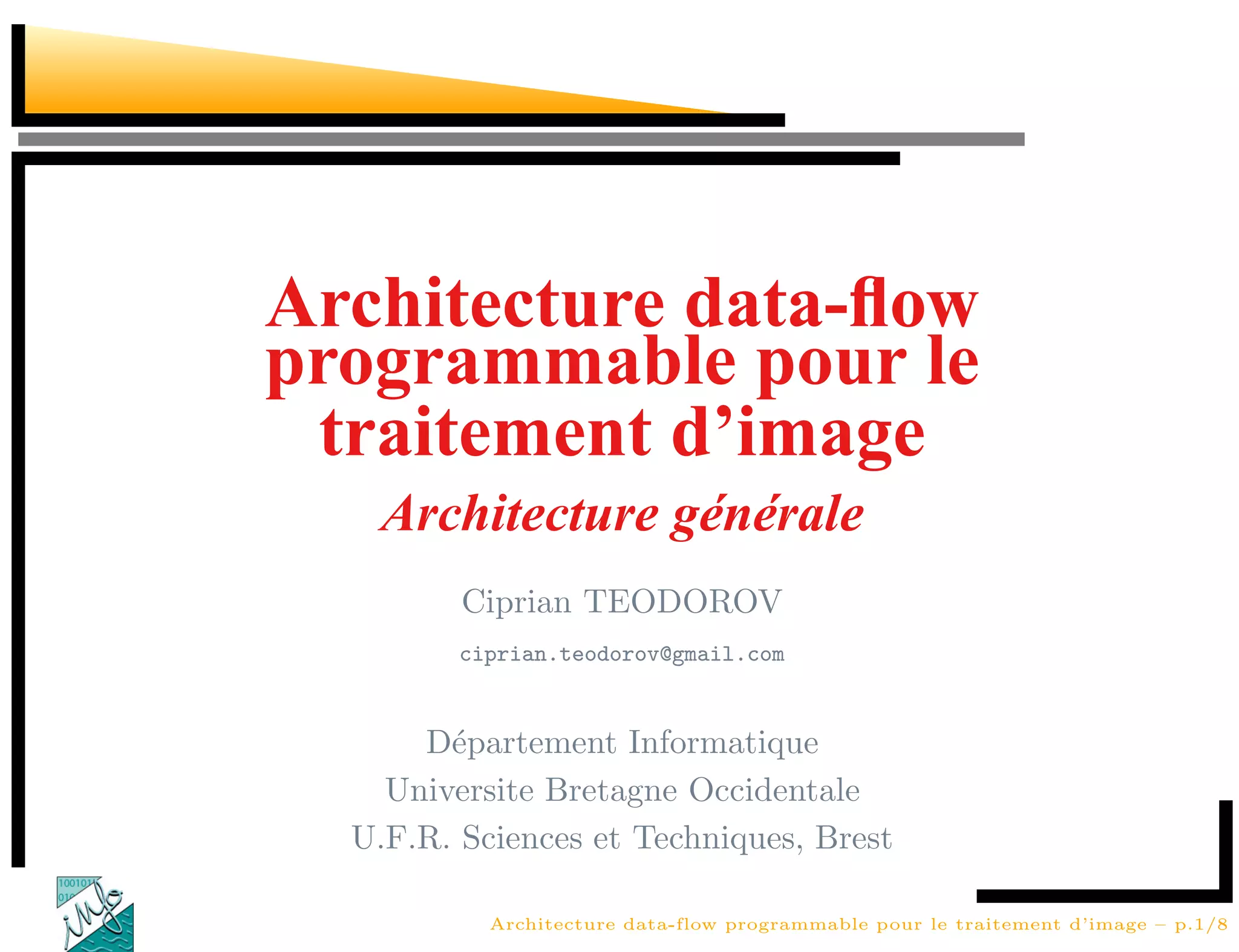

Le document décrit une architecture data-flow programmable dédiée au traitement d'image, composée de trois modules principaux : le stockage des entrées, l'unité de calcul, et le contrôleur de programme. Chaque module utilise des canaux pour communiquer et gérer des opérations de traitement d'image, en traitant notamment des pixels et en appliquant des opérations variées. L'architecture permet un traitement flexible et efficace des données d'image provenant d'une caméra ou d'autres sources.

1. Architecture data-flow
programmable pour le
traitement d’image
Architecture générale
Ciprian TEODOROV
ciprian.teodorov@gmail.com
D´partement Informatique
e
Universite Bretagne Occidentale
U.F.R. Sciences et Techniques, Brest
Architecture data-flow programmable pour le traitement d’image – p.1/8

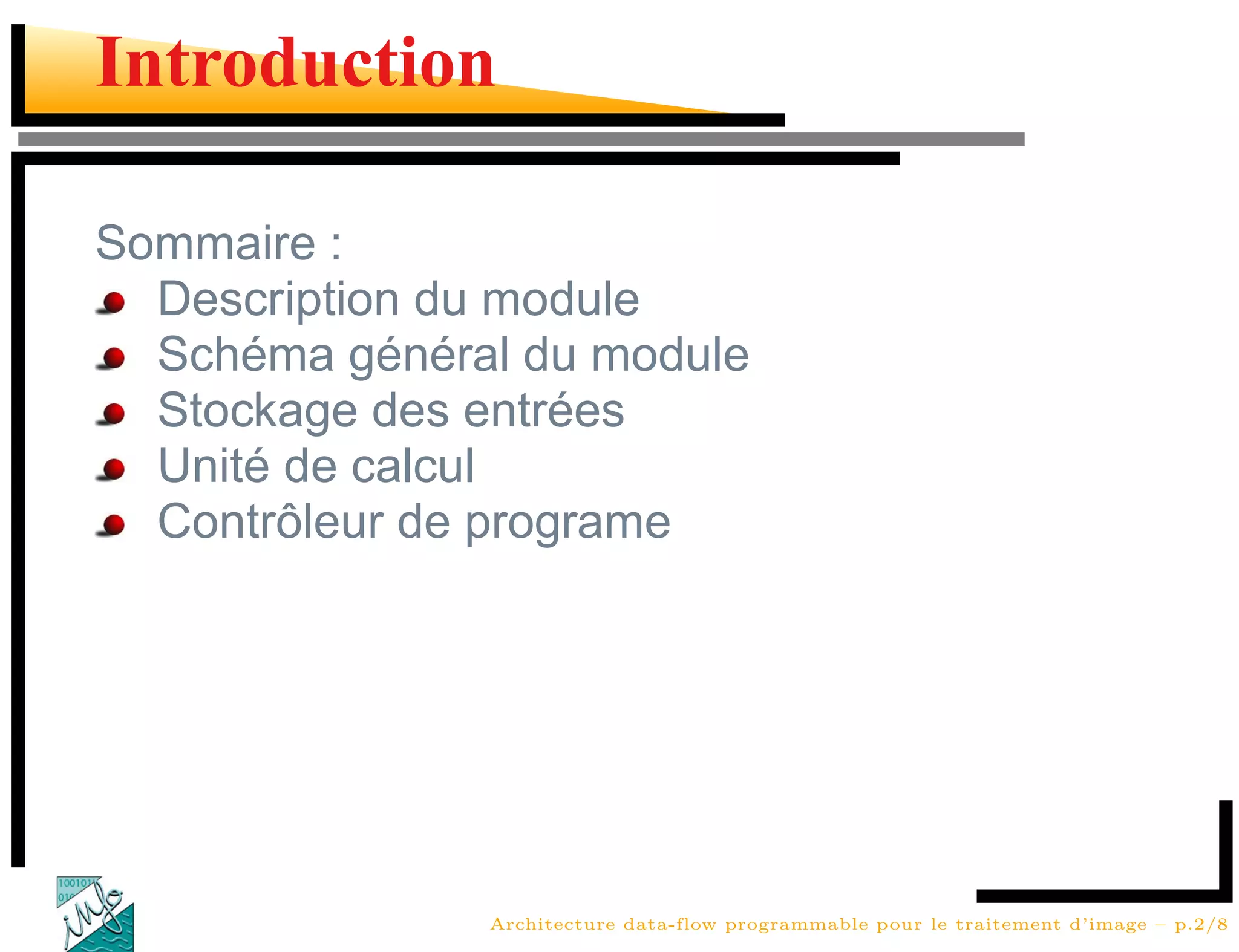

2. Introduction
Sommaire :
Description du module
Schéma général du module
Stockage des entrées
Unité de calcul
Contrôleur de programe
Architecture data-flow programmable pour le traitement d’image – p.2/8

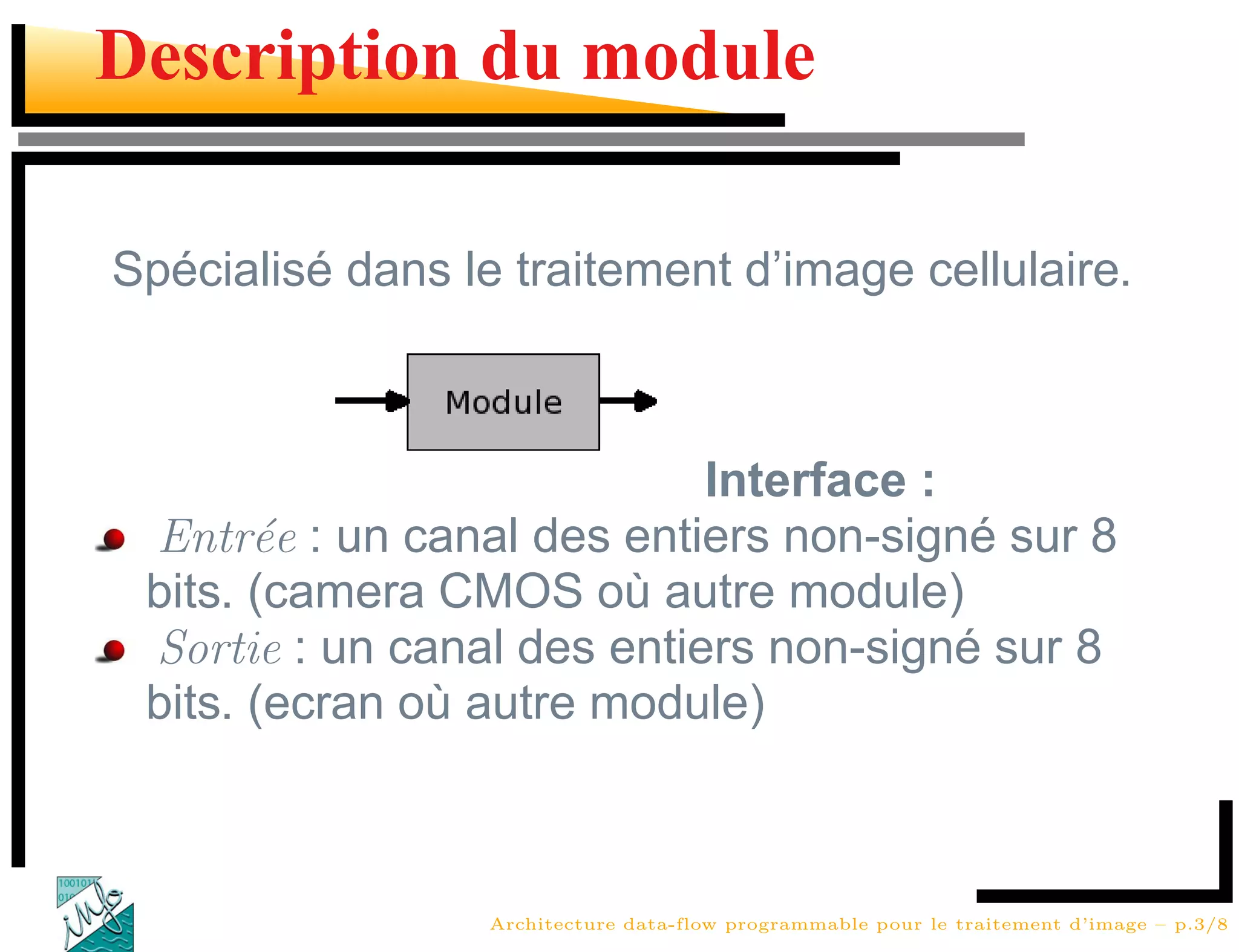

3. Description du module
Spécialisé dans le traitement d’image cellulaire.
Interface :
Entr´e : un canal des entiers non-signé sur 8
e
bits. (camera CMOS où autre module)
Sortie : un canal des entiers non-signé sur 8
bits. (ecran où autre module)
Architecture data-flow programmable pour le traitement d’image – p.3/8

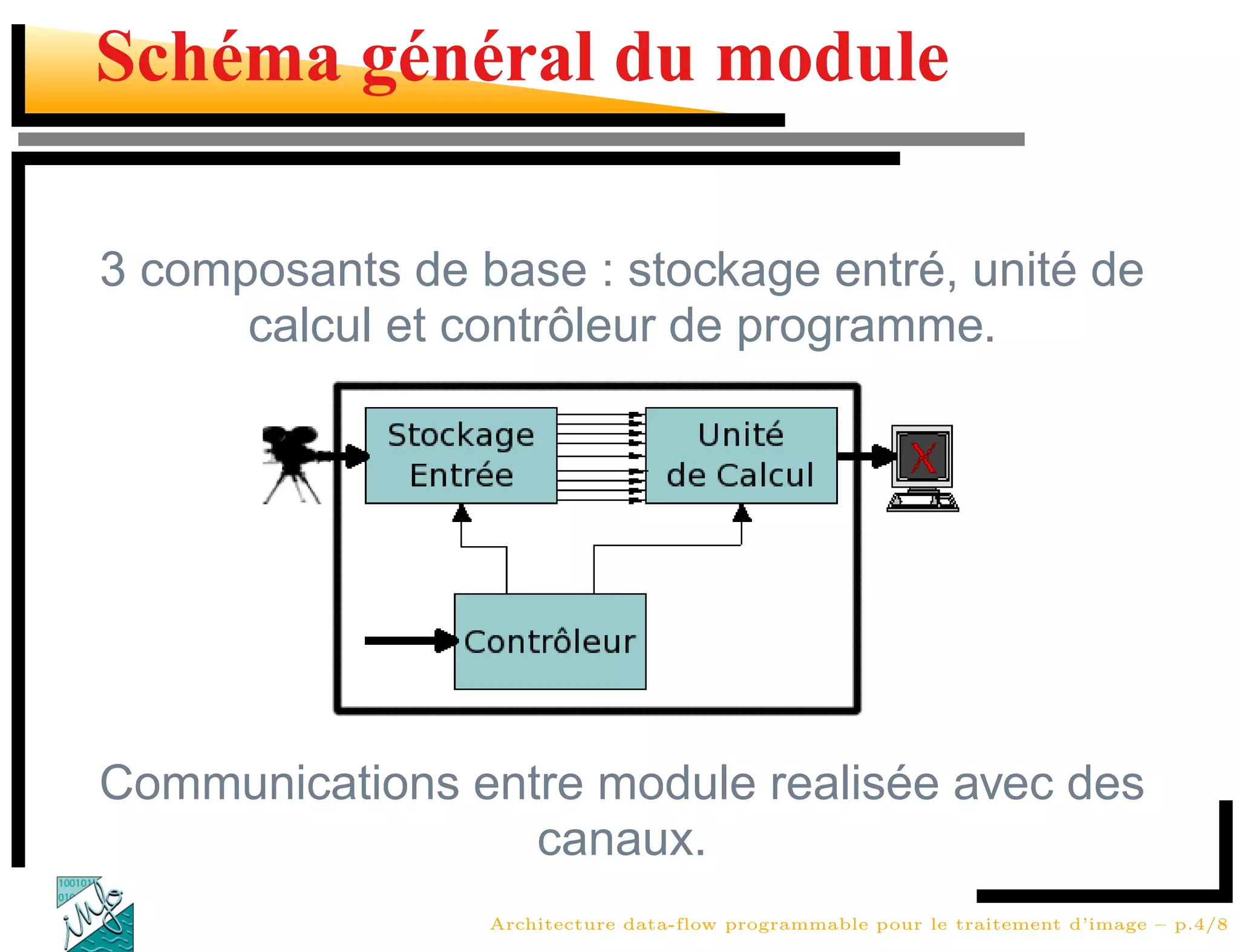

4. Schéma général du module
3 composants de base : stockage entré, unité de
calcul et contrôleur de programme.
Communications entre module realisée avec des
canaux.
Architecture data-flow programmable pour le traitement d’image – p.4/8

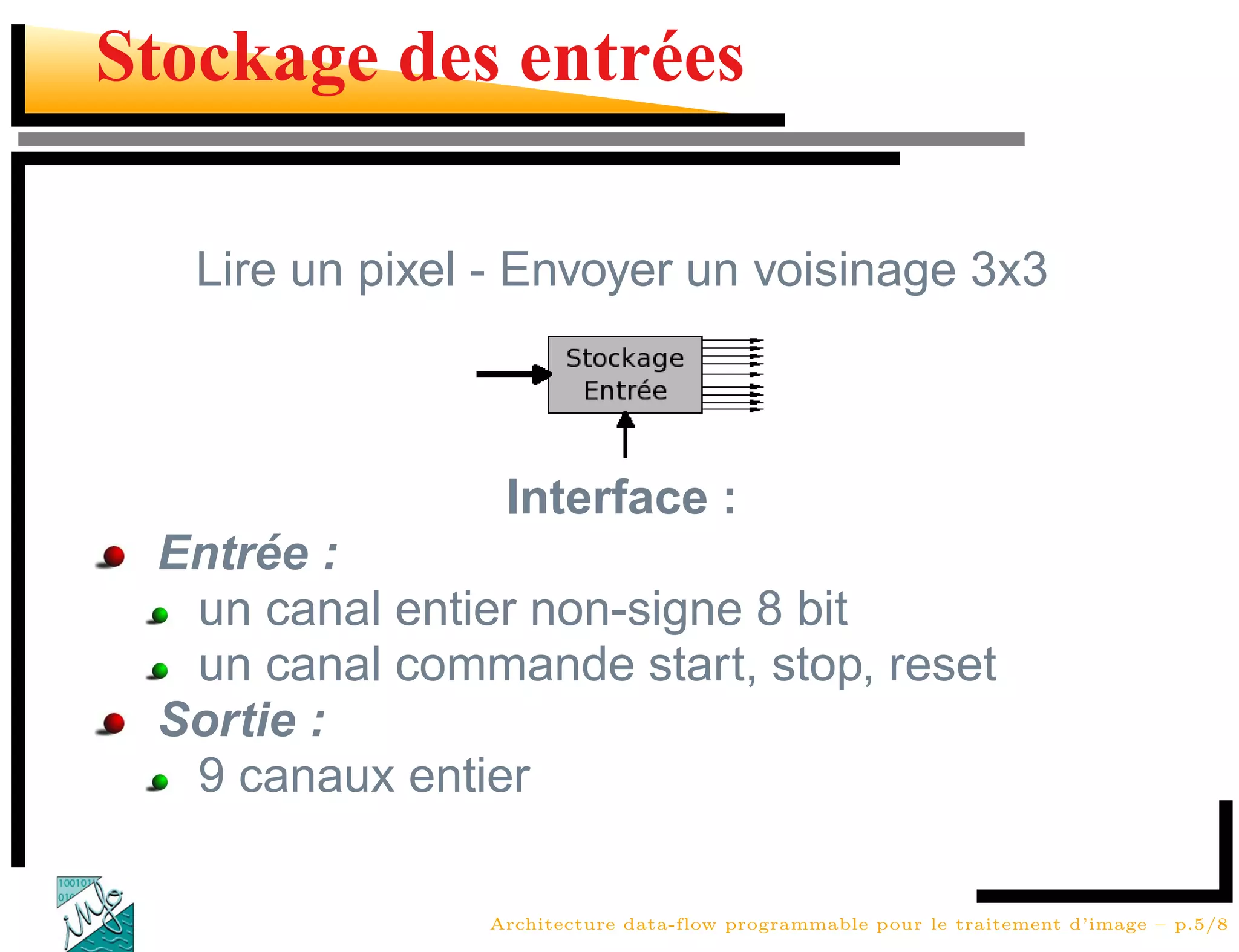

5. Stockage des entrées
Lire un pixel - Envoyer un voisinage 3x3
Interface :
Entrée :
un canal entier non-signe 8 bit
un canal commande start, stop, reset
Sortie :
9 canaux entier
Architecture data-flow programmable pour le traitement d’image – p.5/8

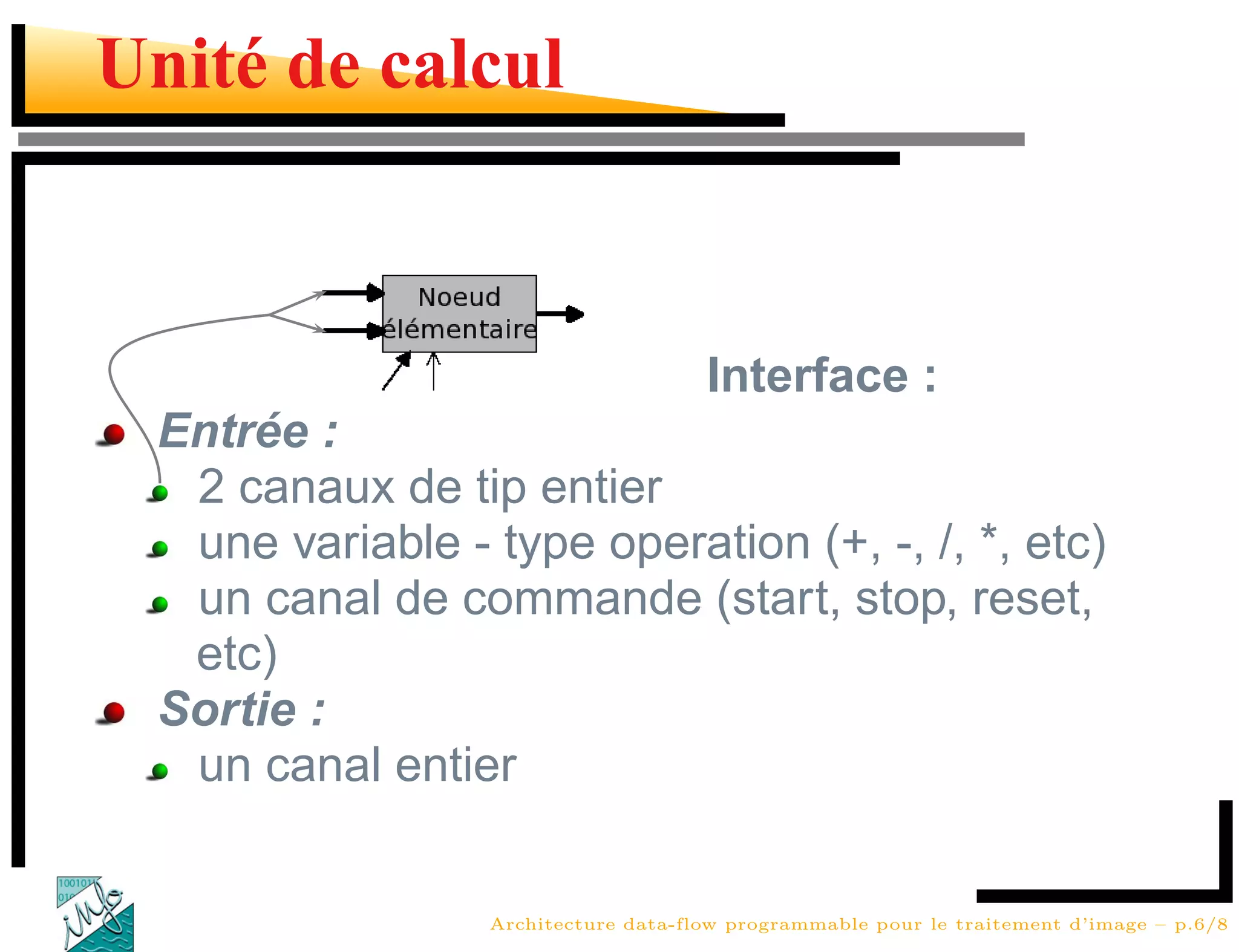

6. Unité de calcul
Interface :
Entrée :
2 canaux de tip entier
une variable - type operation (+, -, /, *, etc)
un canal de commande (start, stop, reset,
etc)
Sortie :
un canal entier
Architecture data-flow programmable pour le traitement d’image – p.6/8

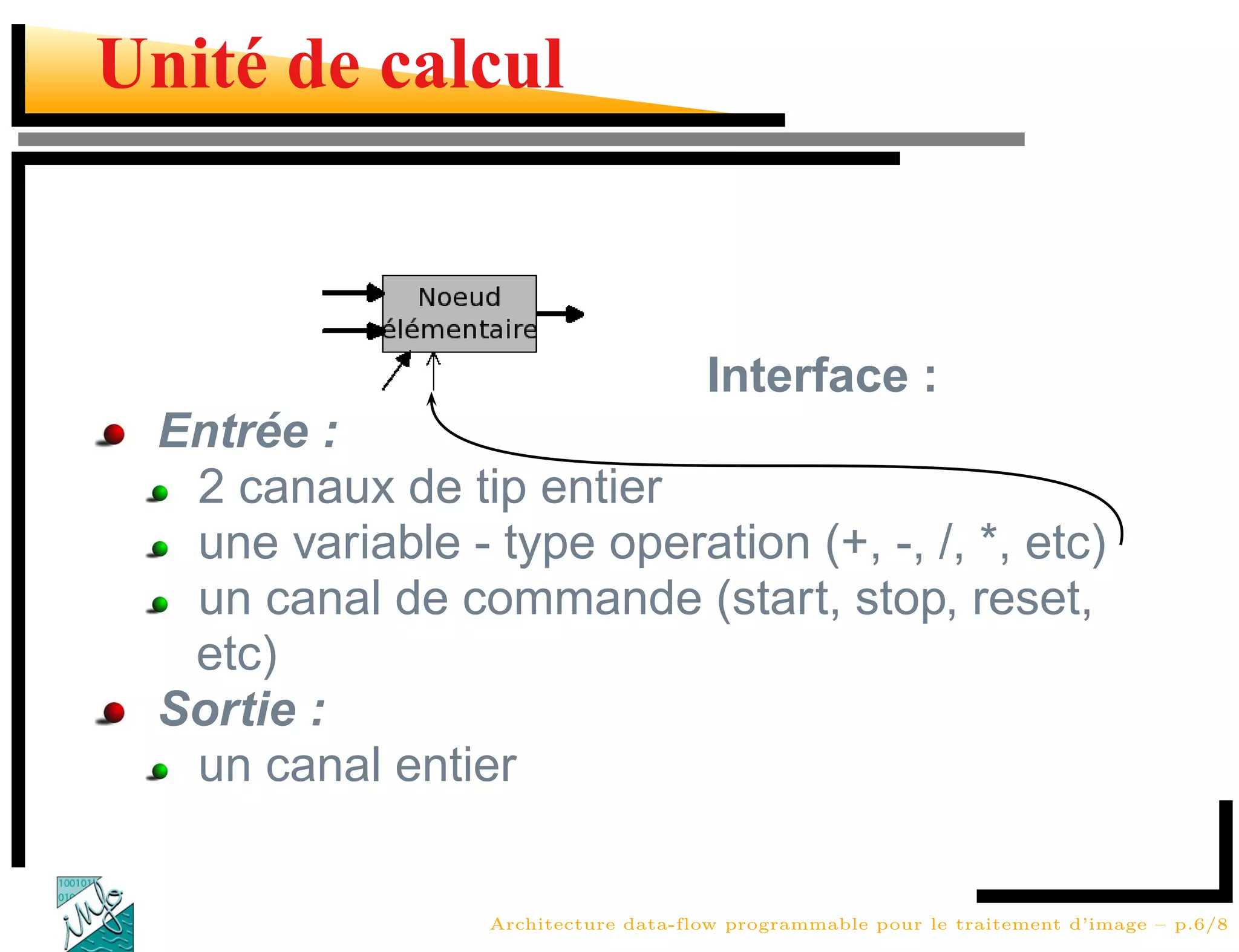

7. Unité de calcul
Interface :
Entrée :
2 canaux de tip entier
une variable - type operation (+, -, /, *, etc)
un canal de commande (start, stop, reset,
etc)
Sortie :
un canal entier
Architecture data-flow programmable pour le traitement d’image – p.6/8

8. Unité de calcul
Interface :
Entrée :
2 canaux de tip entier
une variable - type operation (+, -, /, *, etc)
un canal de commande (start, stop, reset,
etc)
Sortie :
un canal entier
Architecture data-flow programmable pour le traitement d’image – p.6/8

9. Unité de calcul
Interface :
Entrée :
2 canaux de tip entier
une variable - type operation (+, -, /, *, etc)
un canal de commande (start, stop, reset,
etc)
Sortie :
un canal entier
Architecture data-flow programmable pour le traitement d’image – p.6/8

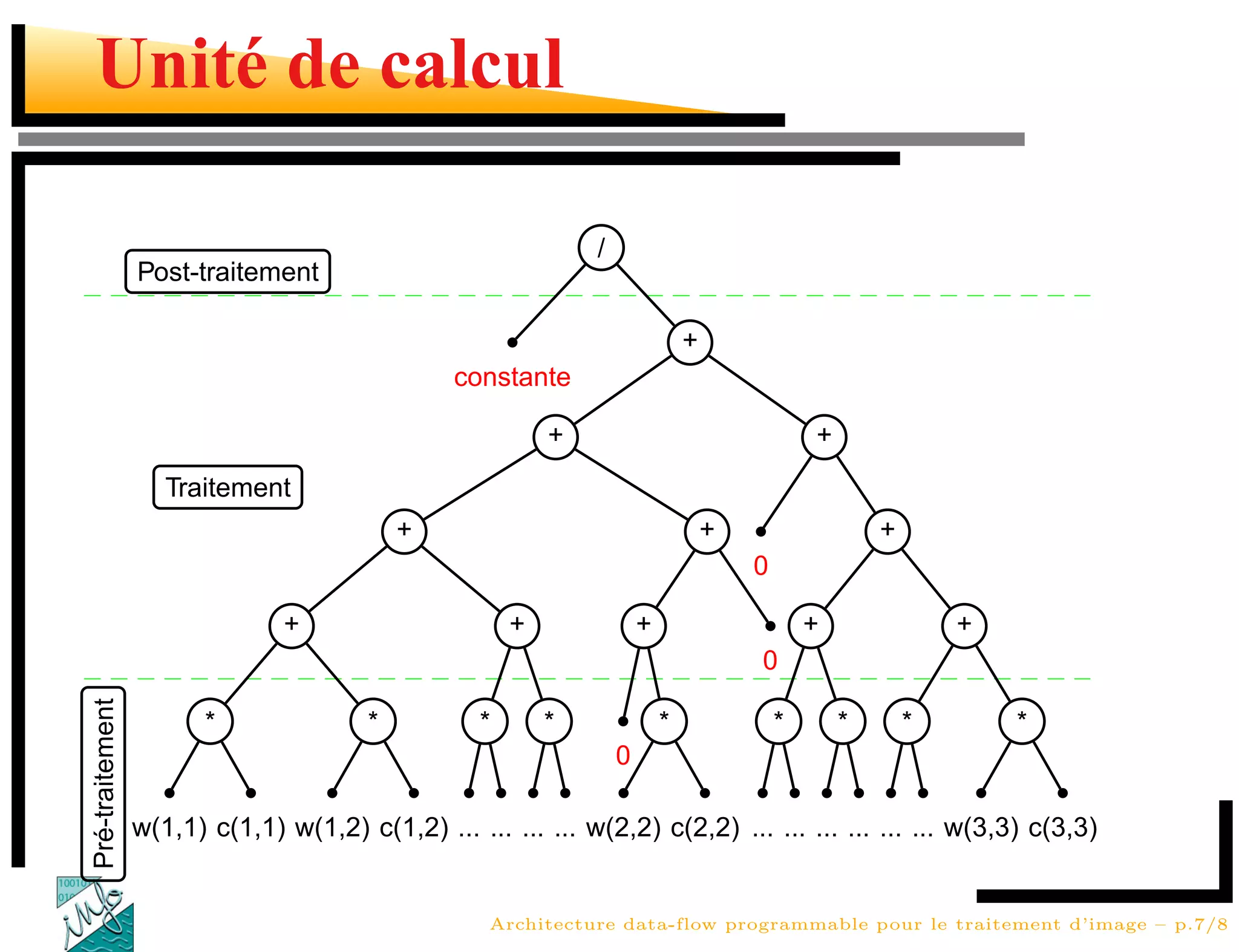

10. Unité de calcul
/
Post-traitement
+
constante
+ +
Traitement
+ + +
0
+ + + + +
0
Pré-traitement
* * * * * * * * *
0
w(1,1) c(1,1) w(1,2) c(1,2) ... ... ... ... w(2,2) c(2,2) ... ... ... ... ... ... w(3,3) c(3,3)
Architecture data-flow programmable pour le traitement d’image – p.7/8

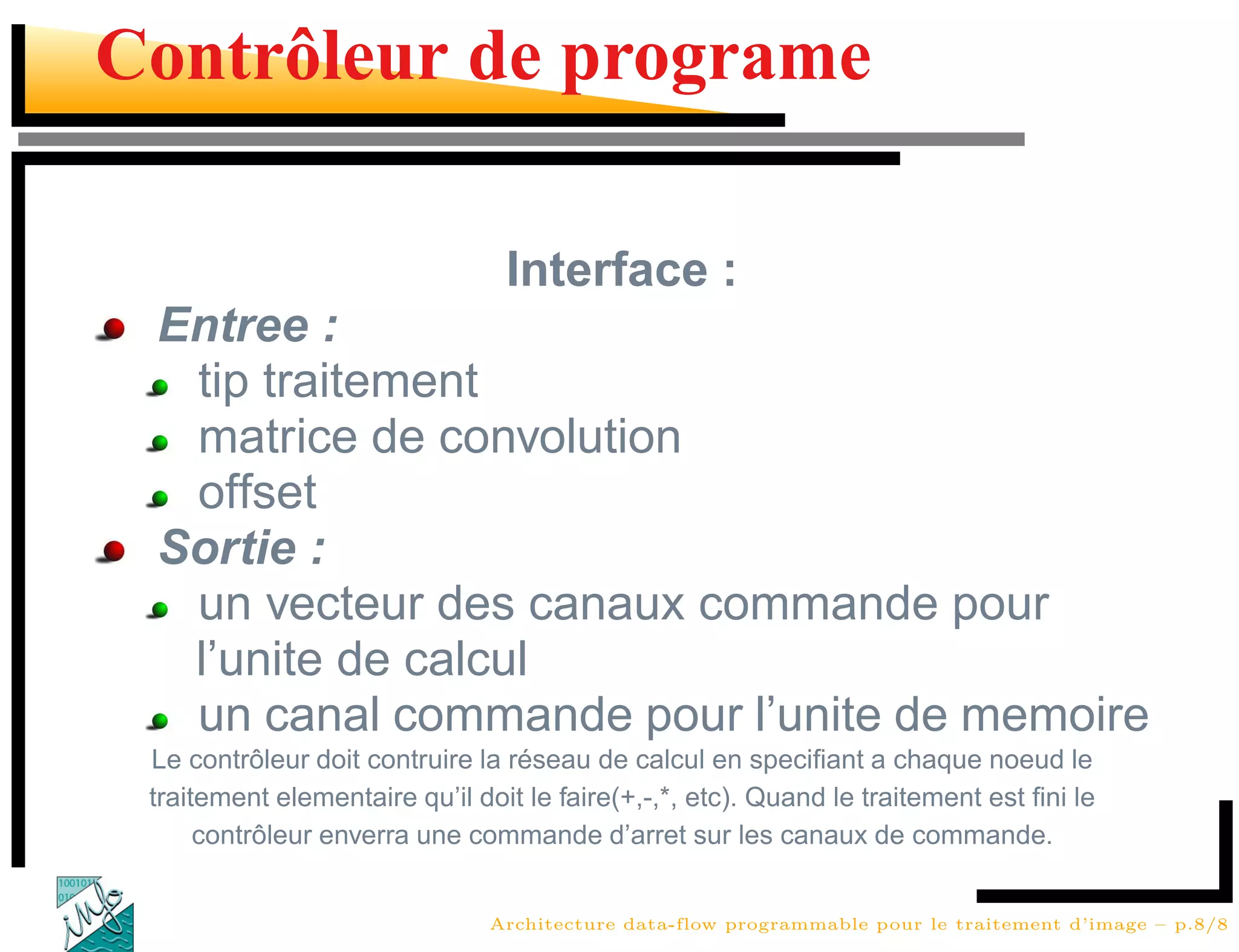

11. Contrôleur de programe
Interface :
Entree :
tip traitement
matrice de convolution
offset
Sortie :
un vecteur des canaux commande pour
l’unite de calcul
un canal commande pour l’unite de memoire
Le contrôleur doit contruire la réseau de calcul en specifiant a chaque noeud le
traitement elementaire qu’il doit le faire(+,-,*, etc). Quand le traitement est fini le
contrôleur enverra une commande d’arret sur les canaux de commande.
Architecture data-flow programmable pour le traitement d’image – p.8/8
