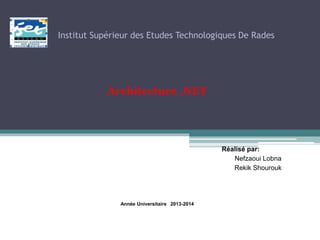

Institut Supérieur des Etudes Technologiques De Rades
Architecture .NET
Réalisé par:
Nefzaoui Lobna
Rekik Shourouk
Année Universitaire 2013-2014

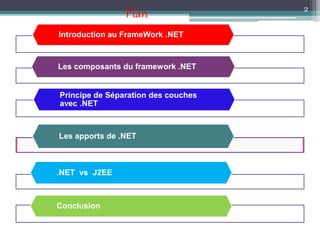

Introduction au FrameWork .NET
Les composants du framework .NET
Principe de Séparation des couches
avec .NET
Les apports de .NET
.NET vs J2EE
Conclusion
Plan 2

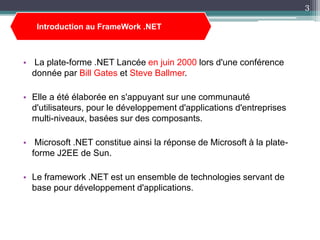

• La plate-forme .NET Lancée en juin 2000 lors d'une conférence
donnée par Bill Gates et Steve Ballmer.
• Elle a été élaborée en s'appuyant sur une communauté
d'utilisateurs, pour le développement d'applications d'entreprises
multi-niveaux, basées sur des composants.
• Microsoft .NET constitue ainsi la réponse de Microsoft à la plate-
forme J2EE de Sun.
• Le framework .NET est un ensemble de technologies servant de
base pour développement d'applications.
Introduction au FrameWork .NET
3

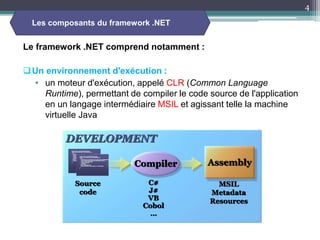

Le framework .NET comprend notamment :
Un environnement d'exécution :
• un moteur d'exécution, appelé CLR (Common Language
Runtime), permettant de compiler le code source de l'application
en un langage intermédiaire MSIL et agissant telle la machine
virtuelle Java
Compiler Assembly
DEVELOPMENT
C#
J#
VB
Cobol
…
MSIL
Metadata
Resources
public static void Main(String[] args )
{ String usr; FileStream f; StreamWriter w;
try {
usr=Environment.GetEnvironmentVariable("USERNAME");
f=new FileStream(“C:test.txt",FileMode.Create);
w=new StreamWriter(f);
w.WriteLine(usr);
w.Close();
} catch (Exception e){
Console.WriteLine("Exception:"+e.ToString());
}
}
public static void Main(String[] args )
{ String usr; FileStream f; StreamWriter w;
try {
usr=Environment.GetEnvironmentVariable("USERNAME");
f=new FileStream(“C:test.txt",FileMode.Create);
w=new StreamWriter(f);
w.WriteLine(usr);
w.Close();
} catch (Exception e){
Console.WriteLine("Exception:"+e.ToString());
}
}
Source
code
Les composants du framework .NET
4

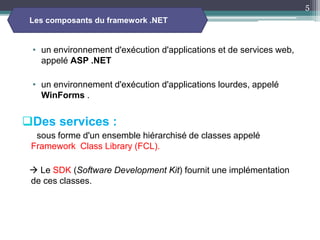

• un environnement d'exécution d'applications et de services web,
appelé ASP .NET
• un environnement d'exécution d'applications lourdes, appelé
WinForms .
Des services :
sous forme d'un ensemble hiérarchisé de classes appelé
Framework Class Library (FCL).
 Le SDK (Software Development Kit) fournit une implémentation
de ces classes.
Les composants du framework .NET
5

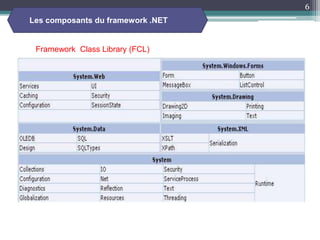

Framework Class Library (FCL)
6
Les composants du framework .NET

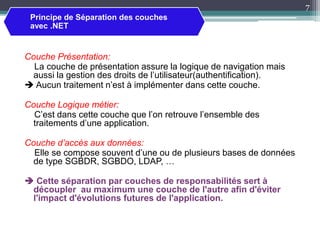

Couche Présentation:
La couche de présentation assure la logique de navigation mais
aussi la gestion des droits de l’utilisateur(authentification).
 Aucun traitement n’est à implémenter dans cette couche.
Couche Logique métier:
C’est dans cette couche que l’on retrouve l’ensemble des
traitements d’une application.
Couche d’accès aux données:
Elle se compose souvent d’une ou de plusieurs bases de données
de type SGBDR, SGBDO, LDAP, …
 Cette séparation par couches de responsabilités sert à
découpler au maximum une couche de l'autre afin d'éviter
l'impact d'évolutions futures de l'application.
Principe de Séparation des couches
avec .NET
7

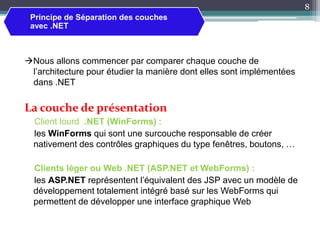

Nous allons commencer par comparer chaque couche de
l’architecture pour étudier la manière dont elles sont implémentées
dans .NET
La couche de présentation
Client lourd .NET (WinForms) :
les WinForms qui sont une surcouche responsable de créer
nativement des contrôles graphiques du type fenêtres, boutons, …
Clients léger ou Web .NET (ASP.NET et WebForms) :
les ASP.NET représentent l’équivalent des JSP avec un modèle de
développement totalement intégré basé sur les WebForms qui
permettent de développer une interface graphique Web
8
Principe de Séparation des couches
avec .NET

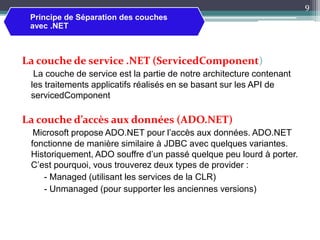

La couche de service .NET (ServicedComponent)
La couche de service est la partie de notre architecture contenant
les traitements applicatifs réalisés en se basant sur les API de
servicedComponent
La couche d’accès aux données (ADO.NET)
Microsoft propose ADO.NET pour l’accès aux données. ADO.NET
fonctionne de manière similaire à JDBC avec quelques variantes.
Historiquement, ADO souffre d’un passé quelque peu lourd à porter.
C’est pourquoi, vous trouverez deux types de provider :
- Managed (utilisant les services de la CLR)
- Unmanaged (pour supporter les anciennes versions)
9
Principe de Séparation des couches
avec .NET

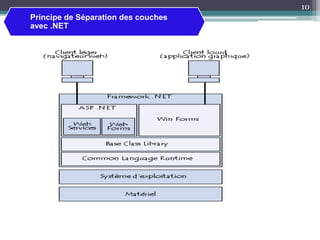

10
Principe de Séparation des couches
avec .NET

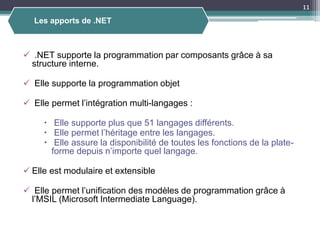

 .NET supporte la programmation par composants grâce à sa
structure interne.
 Elle supporte la programmation objet
 Elle permet l’intégration multi-langages :
 Elle supporte plus que 51 langages différents.
 Elle permet l’héritage entre les langages.
 Elle assure la disponibilité de toutes les fonctions de la plate-
forme depuis n’importe quel langage.
 Elle est modulaire et extensible
 Elle permet l’unification des modèles de programmation grâce à
l’MSIL (Microsoft Intermediate Language).
Les apports de .NET
11

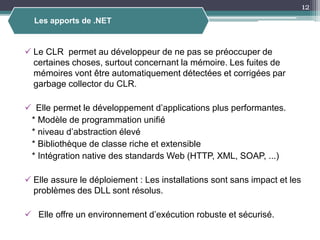

 Le CLR permet au développeur de ne pas se préoccuper de
certaines choses, surtout concernant la mémoire. Les fuites de
mémoires vont être automatiquement détectées et corrigées par
garbage collector du CLR.
 Elle permet le développement d’applications plus performantes.
* Modèle de programmation unifié
* niveau d’abstraction élevé
* Bibliothèque de classe riche et extensible
* Intégration native des standards Web (HTTP, XML, SOAP, ...)
 Elle assure le déploiement : Les installations sont sans impact et les
problèmes des DLL sont résolus.
 Elle offre un environnement d’exécution robuste et sécurisé.
12
Les apports de .NET

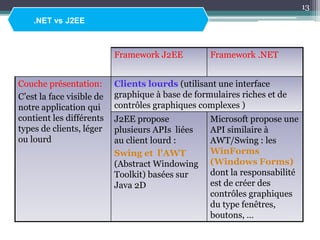

Framework J2EE Framework .NET
Couche présentation:
C’est la face visible de
notre application qui
contient les différents
types de clients, léger
ou lourd
Clients lourds (utilisant une interface
graphique à base de formulaires riches et de
contrôles graphiques complexes )
J2EE propose
plusieurs APIs liées
au client lourd :
Swing et l'AWT
(Abstract Windowing
Toolkit) basées sur
Java 2D
Microsoft propose une
API similaire à
AWT/Swing : les
WinForms
(Windows Forms)
dont la responsabilité
est de créer des
contrôles graphiques
du type fenêtres,
boutons, …
.NET vs J2EE
13
Client léger (représentent les applications
utilisant un navigateur Web comme interface
graphique )
JSP (Java Server
Pages ) en
implémentant un
moteur de pages JSP
et de servlet
compatible J2EE
rende une page JSP
totalement portable
sous divers produits.
ASP.NET :
Représente
l'équivalent des JSP
avec un modèle de
développement
totalement intégré
basé sur les
WebForms.
14
.NET vs J2EE

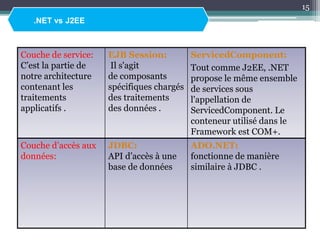

Couche de service:
C’est la partie de
notre architecture
contenant les
traitements
applicatifs .
EJB Session:
Il s'agit
de composants
spécifiques chargés
des traitements
des données .
ServicedComponent:
Tout comme J2EE, .NET
propose le même ensemble
de services sous
l'appellation de
ServicedComponent. Le
conteneur utilisé dans le
Framework est COM+.
Couche d’accès aux
données:
JDBC:
API d’accès à une
base de données
ADO.NET:
fonctionne de manière
similaire à JDBC .
15
.NET vs J2EE

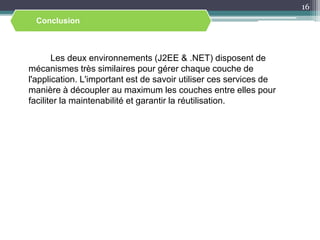

Les deux environnements (J2EE & .NET) disposent de
mécanismes très similaires pour gérer chaque couche de
l'application. L'important est de savoir utiliser ces services de
manière à découpler au maximum les couches entre elles pour
faciliter la maintenabilité et garantir la réutilisation.
16
Conclusion
