Middleware
Le document explore le concept de middleware, un logiciel intermédiaire essentiel pour la communication entre applications complexes dans un réseau. Il décrit les différents types de middleware, leur fonctionnement, caractéristiques et avantages, ainsi que les défis associés à leur utilisation. En conclusion, le middleware est crucial pour le développement d'applications distribuées et l'interopérabilité des systèmes logiciels.
Contenu connexe
Middleware
- 1. Réalisé par :Hana Charfeddine Hayfa Lachhab Jouini Asma 14-05-15 MPDAM Institut Supérieur des Etudes Technologiques Radès M1-Master Professionnel en Développement des Applications Mobiles

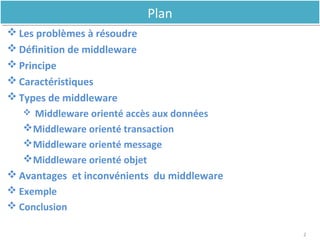

- 2. Plan Les problèmesà résoudre Définition de middleware Principe Caractéristiques Types de middleware Middleware orienté accès aux données Middleware orienté transaction Middleware orienté message Middleware orienté objet Avantages et inconvénients du middleware Exemple Conclusion PlanPlan 2

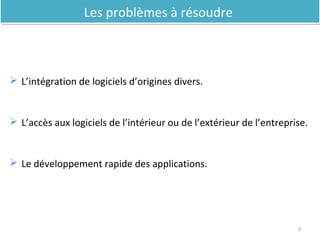

- 3. L’intégration delogiciels d’origines divers. L’accès aux logiciels de l’intérieur ou de l’extérieur de l’entreprise. Le développement rapide des applications. 3 Les problèmes à résoudreLes problèmes à résoudre

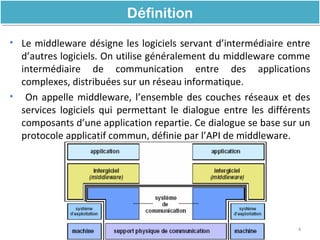

- 4. • Le middlewaredésigne les logiciels servant d’intermédiaire entre d’autres logiciels. On utilise généralement du middleware comme intermédiaire de communication entre des applications complexes, distribuées sur un réseau informatique. • On appelle middleware, l’ensemble des couches réseaux et des services logiciels qui permettant le dialogue entre les différents composants d’une application repartie. Ce dialogue se base sur un protocole applicatif commun, définie par l’API de middleware. DéfinitionDéfinition 4

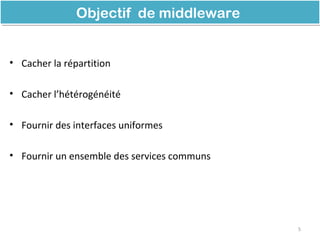

- 5. • Cacher larépartition • Cacher l’hétérogénéité • Fournir des interfaces uniformes • Fournir un ensemble des services communs Objectif de middlewareObjectif de middleware 5

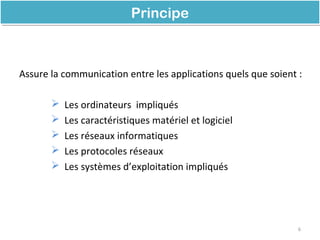

- 6. Assure la communicationentre les applications quels que soient : Les ordinateurs impliqués Les caractéristiques matériel et logiciel Les réseaux informatiques Les protocoles réseaux Les systèmes d’exploitation impliqués PrincipePrincipe 6

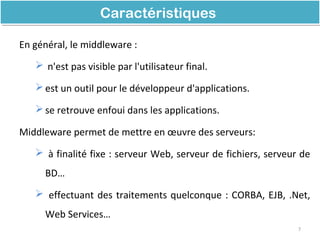

- 7. En général, lemiddleware : n'est pas visible par l'utilisateur final. est un outil pour le développeur d'applications. se retrouve enfoui dans les applications. Middleware permet de mettre en œuvre des serveurs: à finalité fixe : serveur Web, serveur de fichiers, serveur de BD… effectuant des traitements quelconque : CORBA, EJB, .Net, Web Services… 7 CaractéristiquesCaractéristiques

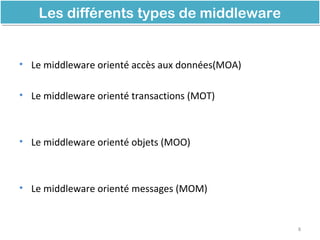

- 8. • Le middlewareorienté accès aux données(MOA) • Le middleware orienté transactions (MOT) • Le middleware orienté objets (MOO) • Le middleware orienté messages (MOM) Les différents types de middlewareLes différents types de middleware 8

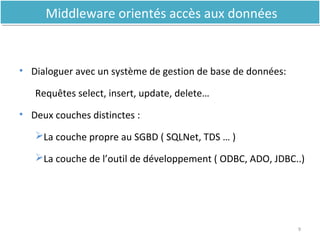

- 9. • Dialoguer avecun système de gestion de base de données: Requêtes select, insert, update, delete… • Deux couches distinctes : La couche propre au SGBD ( SQLNet, TDS … ) La couche de l’outil de développement ( ODBC, ADO, JDBC..) 9 Middleware orientés accès aux donnéesMiddleware orientés accès aux données

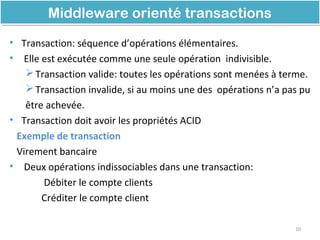

- 10. • Transaction: séquenced’opérations élémentaires. • Elle est exécutée comme une seule opération indivisible. Transaction valide: toutes les opérations sont menées à terme. Transaction invalide, si au moins une des opérations n’a pas pu être achevée. • Transaction doit avoir les propriétés ACID Exemple de transaction Virement bancaire • Deux opérations indissociables dans une transaction: Débiter le compte clients Créditer le compte client Middleware orienté transactionsMiddleware orienté transactions 10

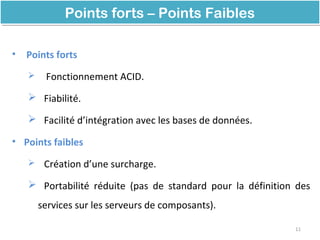

- 11. • Points forts Fonctionnement ACID. Fiabilité. Facilité d’intégration avec les bases de données. • Points faibles Création d’une surcharge. Portabilité réduite (pas de standard pour la définition des services sur les serveurs de composants). 11 Points forts – Points FaiblesPoints forts – Points Faibles

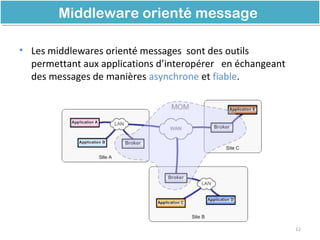

- 12. • Les middlewaresorienté messages sont des outils permettant aux applications d’interopérer en échangeant des messages de manières asynchrone et fiable. Middleware orienté messageMiddleware orienté message 12

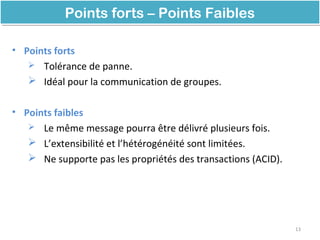

- 13. • Points forts Tolérance de panne. Idéal pour la communication de groupes. • Points faibles Le même message pourra être délivré plusieurs fois. L’extensibilité et l’hétérogénéité sont limitées. Ne supporte pas les propriétés des transactions (ACID). 13 Points forts – Points FaiblesPoints forts – Points Faibles
- 14. • Gestion d’applicationsdistribuées : Une fonction est sur une machine et collabore au sein de l’application avec une fonction sur une autre machine • Des standards: CORBA • Des implémentations propriétaires: DCOM, RMI • Une vision très différente de l’interopérabilité: Parfois accessible par plusieurs langages Parfois accessible par plusieurs plateformes Parfois les deux • Couplage fort ( technique, métier ) 14 Le middleware orienté objets (MOO)Le middleware orienté objets (MOO)

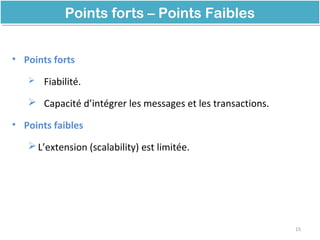

- 15. • Points forts Fiabilité. Capacité d’intégrer les messages et les transactions. • Points faibles L’extension (scalability) est limitée. 15 Points forts – Points FaiblesPoints forts – Points Faibles

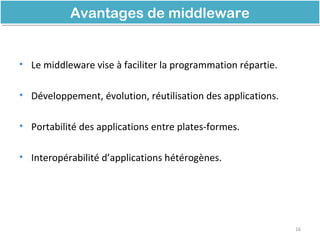

- 16. • Le middlewarevise à faciliter la programmation répartie. • Développement, évolution, réutilisation des applications. • Portabilité des applications entre plates-formes. • Interopérabilité d’applications hétérogènes. Avantages de middlewareAvantages de middleware 16

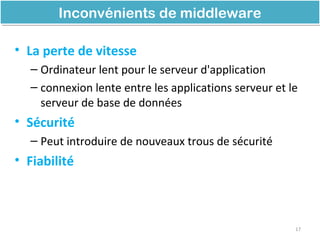

- 17. • La pertede vitesse – Ordinateur lent pour le serveur d'application – connexion lente entre les applications serveur et le serveur de base de données • Sécurité – Peut introduire de nouveaux trous de sécurité • Fiabilité Inconvénients de middlewareInconvénients de middleware 17
- 18.
- 19.
- 20.

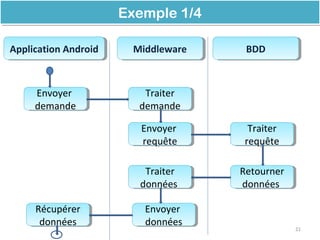

- 21. Exemple 1/4Exemple 1/4 21 ApplicationAndroidApplication Android MiddlewareMiddleware BDDBDD Envoyer demande Envoyer demande Traiter demande Traiter demande Envoyer requête Envoyer requête Traiter requête Traiter requête Retourner données Retourner données Traiter données Traiter données Envoyer données Envoyer données Récupérer données Récupérer données

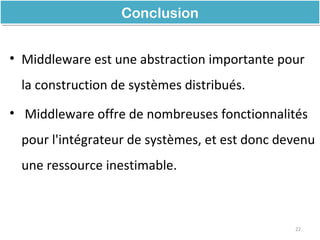

- 22. • Middleware estune abstraction importante pour la construction de systèmes distribués. • Middleware offre de nombreuses fonctionnalités pour l'intégrateur de systèmes, et est donc devenu une ressource inestimable. ConclusionConclusion 22
- 23.
Notes de l'éditeur
- #5 L'intergiciel (middleware en anglais) est un ensemble de logiciels ou de technologies informatiques qui servent d'intermédiaire entre les applications et le transport des données via le réseau. Ils offrent des services de haut niveau liés aux besoins de communication des applications :temps réel, sécurisation, sérialisation, transaction informatique...
- #6 *le fait qu’une application est constituée de parties interconnectées s’exécutant à des emplacements géographiquement répartis. *des composants matériels, des systèmes d’exploitations et des protocoles de communications utilisés par les différents parties d’une application. *normalisées et de haut niveaux aux équipes de développement et d’intégration pour faciliter la construction, la réutilisation, la portabilité et l’ interopérabilité des applications . *réalisant des fonctions d’intérêt général, pour éviter la duplication des efforts et faciliter la coopération entre applications.
- #10 SQL*NET: intrface permettre de communiquer une app client avec base oracle ODBC : intarfece isloant le client du srveurrs des données
- #13 *Asynchrone : les applications ne sont pas en attente d’une réponse a leur message *Fiable : garantir l’acheminement des messages quelles que soient les circonstances et les aléas ( la connectivité réseau et interrompue, le serveur distant est arreter *Le message représente les informations échangées par deux applications via le MOM *Les MOM utilisent des files d'attentes ou queues par lesquelles transitent les messages. Lorsqu'un applicatif envoie un message, il se connecte au broker de messages (courtier de messages) à qui il envoie le message en précisant l'identifiant de la file d'attente. Quand le destinataire du message se connecte à son tour à l'agent de gestion des messages, le message lui est alors délivré lorsqu'il lit la file d'attente en question.

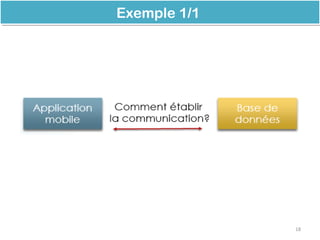

- #19 D'un côté, nous avons notre application Android, d'un autre, notre base de données:

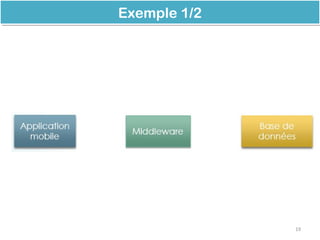

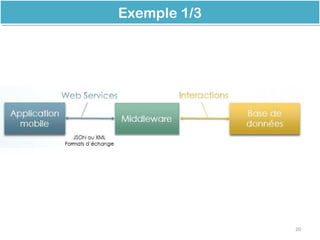

- #20 L'idée, pour faire communiquer ces deux entités, est d'utiliser un Middleware. Ce Middleware, par définition, va organiser, adapter et traiter les échanges entre l'application et la BDD.
- #21 Ces échanges sont possibles grâce à des Web Services, avec des langages d'échanges adaptés tels que JSON, ou XML.
