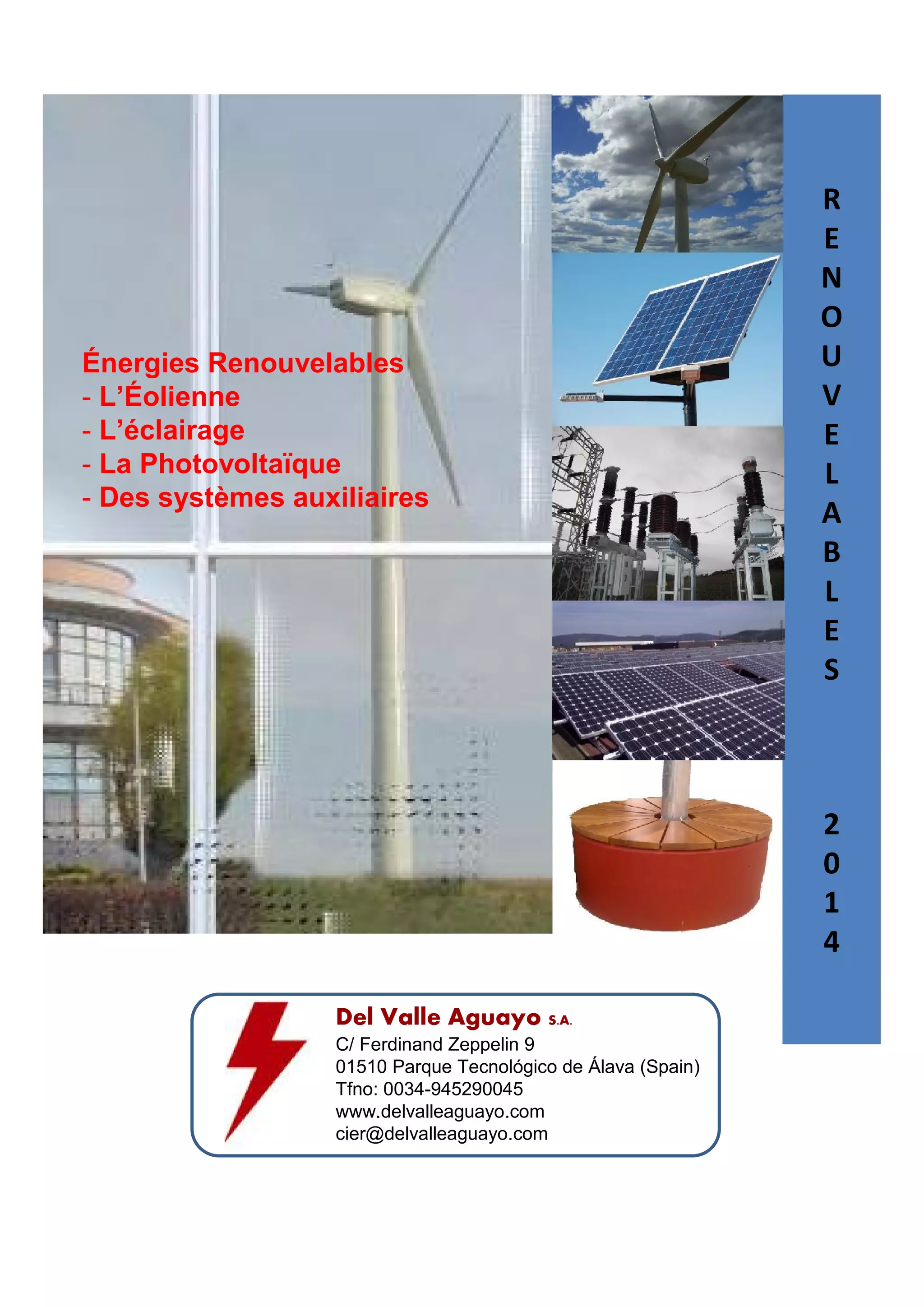

RENOUVELABLES
2014
Énergies Renouvelables
- L’Éolienne
- L’éclairage
- La Photovoltaïque
- Des systèmes auxiliaires
Del Valle Aguayo S.A.
C/ Ferdinand Zeppelin 9
01510 Parque Tecnológico de Álava (Spain)
Tfno: 0034-945290045
www.delvalleaguayo.com
cier@delvalleaguayo.com

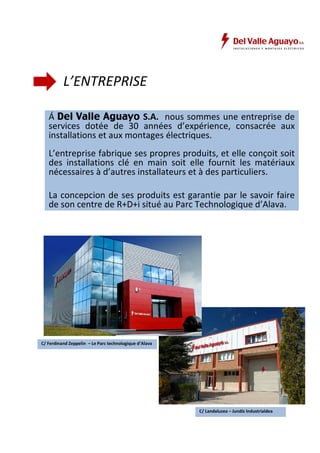

L’ENTREPRISE
Á Del Valle Aguayo S.A. nous sommes une entreprise de
services dotée de 30 années d’expérience, consacrée aux
installations et aux montages électriques.
L’entreprise fabrique ses propres produits, et elle conçoit soit
des installations clé en main soit elle fournit les matériaux
nécessaires à d’autres installateurs et à des particuliers.
La concepcion de ses produits est garantie par le savoir faire
de son centre de R+D+i situé au Parc Technologique d’Alava.
C/ Ferdinand Zeppelin – Le Parc technologique d’Alava
C/ Landaluzea – Jundiz Industrialdea

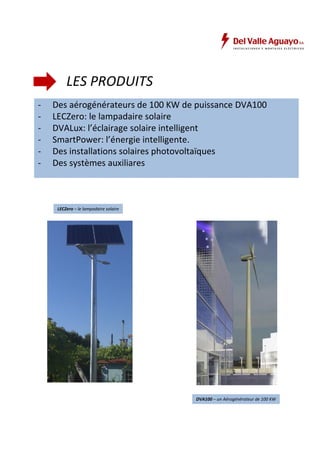

LES PRODUITS
- Des aérogénérateurs de 100 KW de puissance DVA100
- LECZero: le lampadaire solaire
- DVALux: l’éclairage solaire intelligent
- SmartPower: l’énergie intelligente.
- Des installations solaires photovoltaïques
- Des systèmes auxiliares
DVA100 – un Aérogénérateur de 100 KW
LECZero – le lampadaire solaire

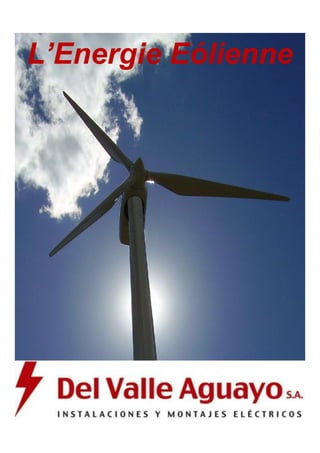

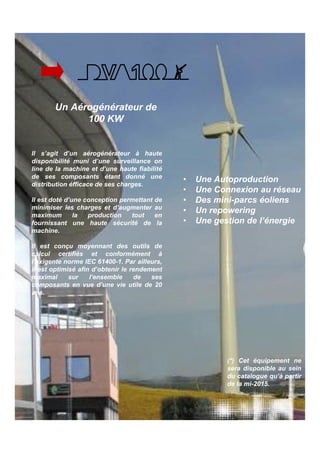

L’Energie Eólienne
Un Aérogénérateur de
100 KW
• Une Autoproduction
• Une Connexion au réseau
• Des mini-parcs éoliens
• Un repowering
• Une gestion de l’énergie
Il s’agit d’un aérogénérateur à haute
disponibilité muni d’une surveillance on
line de la machine et d’une haute fiabilité
de ses composants étant donné une
distribution éfficace de ses charges.
Il est doté d’une conception permettant de
minimiser les charges et d’augmenter au
maximum la production tout en
fournissant une haute sécurité de la
machine.
Il est conçu moyennant des outils de
calcul certifiés et conformément à
l’exigente norme IEC 61400-1. Par ailleurs,
il est optimisé afin d’obtenir le rendement
maximal sur l’ensemble de ses
composants en vue d’une vie utile de 20
ans.
(*) Cet équipement ne
sera disponible au sein
du catalogue qu’à partir
de la mi-2015.

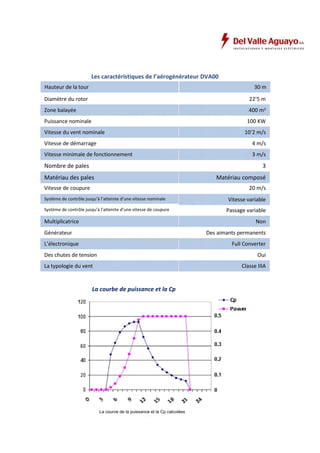

Les caractéristiques de l’aérogénérateur DVA00
Hauteur de la tour 30 m
Diamètre du rotor 22’5 m
Zone balayée 400 m2
Puissance nominale 100 KW
Vitesse du vent nominale 10’2 m/s
Vitesse de démarrage 4 m/s
Vitesse minimale de fonctionnement 3 m/s
Nombre de pales 3
Matériau des pales Matériau composé
Vitesse de coupure 20 m/s
Système de contrôle jusqu’à l’atteinte d’une vitesse nominale Vitesse variable
Système de contrôle jusqu’à l’atteinte d’une vitesse de coupure Passage variable
Multiplicatrice Non
Générateur Des aimants permanents
L’électronique Full Converter
Des chutes de tension Oui
La typologie du vent Classe IIIA
La courbe de puissance et la Cp
La courve de la puissance et la Cp calculées

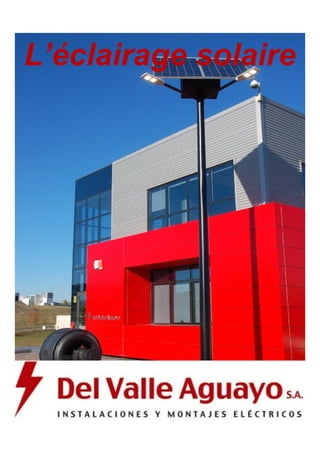

L’éclairage solaire

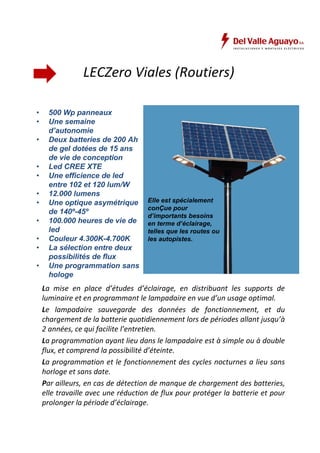

LECZero Viales (Routiers)
• 500 Wp panneaux
• Une semaine
d’autonomie
• Deux batteries de 200 Ah
de gel dotées de 15 ans
de vie de conception
• Led CREE XTE
• Une efficience de led
entre 102 et 120 lum/W
• 12.000 lumens
• Une optique asymétrique
de 140º-45º
• 100.000 heures de vie de
led
• Couleur 4.300K-4.700K
• La sélection entre deux
possibilités de flux
• Une programmation sans
hologe
Elle est spécialement
conÇue pour
d’importants besoins
en terme d’éclairage,
telles que les routes ou
les autopistes.
La mise en place d’études d’éclairage, en distribuant les supports de
luminaire et en programmant le lampadaire en vue d’un usage optimal.
Le lampadaire sauvegarde des données de fonctionnement, et du
chargement de la batterie quotidiennement lors de périodes allant jusqu’à
2 années, ce qui facilite l’entretien.
La programmation ayant lieu dans le lampadaire est à simple ou à double
flux, et comprend la possibilité d’éteinte.
La programmation et le fonctionnement des cycles nocturnes a lieu sans
horloge et sans date.
Par ailleurs, en cas de détection de manque de chargement des batteries,
elle travaille avec une réduction de flux pour protéger la batterie et pour
prolonger la période d’éclairage.

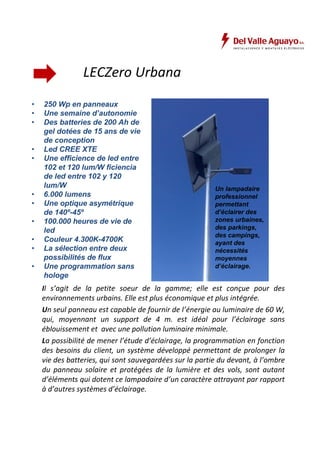

LECZero Urbana
• 250 Wp en panneaux
• Une semaine d’autonomie
• Des batteries de 200 Ah de
gel dotées de 15 ans de vie
de conception
• Led CREE XTE
• Une efficience de led entre
102 et 120 lum/W ficiencia
de led entre 102 y 120
lum/W
• 6.000 lumens
• Une optique asymétrique
de 140º-45º
• 100.000 heures de vie de
led
• Couleur 4.300K-4700K
• La sélection entre deux
possibilités de flux
• Une programmation sans
hologe
Un lampadaire
professionnel
permettant
d’éclairer des
zones urbaines,
des parkings,
des campings,
ayant des
nécessités
moyennes
d’éclairage.
Il s’agit de la petite soeur de la gamme; elle est conçue pour des
environnements urbains. Elle est plus économique et plus intégrée.
Un seul panneau est capable de fournir de l’énergie au luminaire de 60 W,
qui, moyennant un support de 4 m. est idéal pour l’éclairage sans
éblouissement et avec une pollution luminaire minimale.
La possibilité de mener l’étude d’éclairage, la programmation en fonction
des besoins du client, un système développé permettant de prolonger la
vie des batteries, qui sont sauvegardées sur la partie du devant, à l’ombre
du panneau solaire et protégées de la lumière et des vols, sont autant
d’éléments qui dotent ce lampadaire d’un caractère attrayant par rapport
à d’autres systèmes d’éclairage.

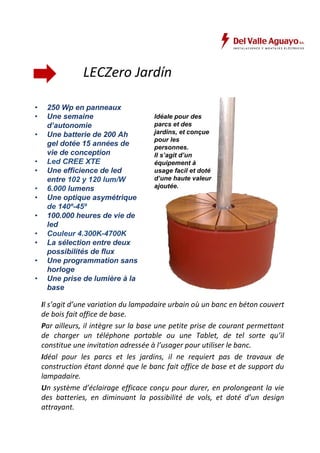

LECZero Jardín
• 250 Wp en panneaux
• Une semaine
d’autonomie
• Une batterie de 200 Ah
gel dotée 15 années de
vie de conception
• Led CREE XTE
• Une efficience de led
entre 102 y 120 lum/W
• 6.000 lumens
• Une optique asymétrique
de 140º-45º
• 100.000 heures de vie de
led
• Couleur 4.300K-4700K
• La sélection entre deux
possibilités de flux
• Une programmation sans
horloge
• Une prise de lumière à la
base
Idéale pour des
parcs et des
jardins, et conçue
pour les
personnes.
Il s’agit d’un
équipement à
usage facil et doté
d’une haute valeur
ajoutée.
Il s’agit d’une variation du lampadaire urbain où un banc en béton couvert
de bois fait office de base.
Par ailleurs, il intègre sur la base une petite prise de courant permettant
de charger un téléphone portable ou une Tablet, de tel sorte qu’il
constitue une invitation adressée à l’usager pour utiliser le banc.
Idéal pour les parcs et les jardins, il ne requiert pas de travaux de
construction étant donné que le banc fait office de base et de support du
lampadaire.
Un système d’éclairage efficace conçu pour durer, en prolongeant la vie
des batteries, en diminuant la possibilité de vols, et doté d’un design
attrayant.

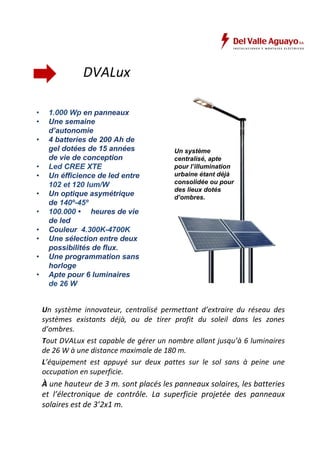

DVALux
• 1.000 Wp en panneaux
• Une semaine
d’autonomie
• 4 batteries de 200 Ah de
gel dotées de 15 années
de vie de conception
• Led CREE XTE
• Un éfficience de led entre
102 et 120 lum/W
• Un optique asymétrique
de 140º-45º
• 100.000 • heures de vie
de led
• Couleur 4.300K-4700K
• Une sélection entre deux
possibilités de flux.
• Une programmation sans
horloge
• Apte pour 6 luminaires
de 26 W
Un système
centralisé, apte
pour l’illumination
urbaine étant déjà
consolidée ou pour
des lieux dotés
d’ombres.
Un système innovateur, centralisé permettant d’extraire du réseau des
systèmes existants déjà, ou de tirer profit du soleil dans les zones
d’ombres.
Tout DVALux est capable de gérer un nombre allant jusqu’à 6 luminaires
de 26 W à une distance maximale de 180 m.
L’équipement est appuyé sur deux pattes sur le sol sans à peine une
occupation en superficie.
À une hauteur de 3 m. sont placés les panneaux solaires, les batteries
et l’électronique de contrôle. La superficie projetée des panneaux
solaires est de 3’2x1 m.

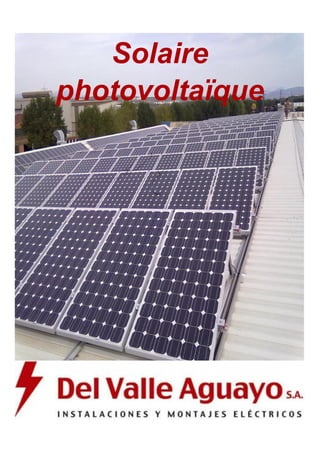

Solaire
photovoltaïque

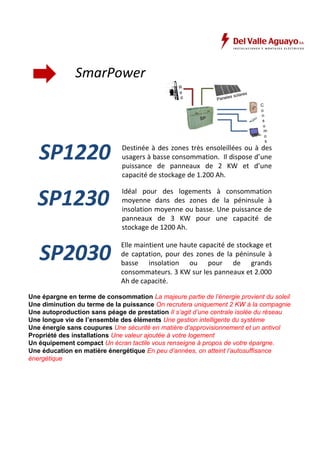

SmarPower
SP
Paneles solares
R
e
d
C
o
n
s
u
m
o
s
SP1220 Destinée à des zones très ensoleillées ou à des
usagers à basse consommation. Il dispose d’une
puissance de panneaux de 2 KW et d’une
capacité de stockage de 1.200 Ah.
Idéal pour des logements à consommation
moyenne dans des zones de la péninsule à
insolation moyenne ou basse. Une puissance de
panneaux de 3 KW pour une capacité de
stockage de 1200 Ah.
Elle maintient une haute capacité de stockage et
de captation, pour des zones de la péninsule à
basse insolation ou pour de grands
consommateurs. 3 KW sur les panneaux et 2.000
Ah de capacité.
SP1230
SP2030
Une épargne en terme de consommation La majeure partie de l’énergie provient du soleil
Une diminution du terme de la puissance On recrutera uniquement 2 KW à la compagnie
Une autoproduction sans péage de prestation Il s’agit d’une centrale isolée du réseau
Une longue vie de l’ensemble des éléments Une gestion intelligente du système
Une énergie sans coupures Une sécurité en matière d’approvisionnement et un antivol
Propriété des installations Une valeur ajoutée à votre logement
Un équipement compact Un écran tactile vous renseigne à propos de votre épargne.
Une éducation en matière énergétique En peu d’années, on atteint l’autosuffisance
énergétique

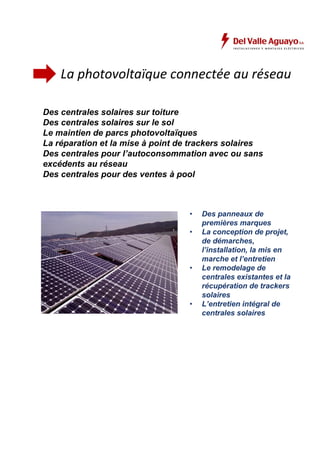

La photovoltaïque connectée au réseau
Des centrales solaires sur toiture
Des centrales solaires sur le sol
Le maintien de parcs photovoltaïques
La réparation et la mise à point de trackers solaires
Des centrales pour l’autoconsommation avec ou sans
excédents au réseau
Des centrales pour des ventes à pool
• Des panneaux de
premières marques
• La conception de projet,
de démarches,
l’installation, la mis en
marche et l’entretien
• Le remodelage de
centrales existantes et la
récupération de trackers
solaires
• L’entretien intégral de
centrales solaires
La photovoltaïque isolée du réseau
Des installations domestiques
Des systèmes de sécurité autonomes
Des systèmes de pompage automatiques
Des éléments de hautes prestations en télécommunications
• Des centrales compactes et intégrées
• Des accumulateurs de gel sans entretien
• Des systèmes de suivi mppt pour un rendement maximal
• Des convertisseurs sinusoïdaux
• Des centrales conçues pour la consommation spécifique

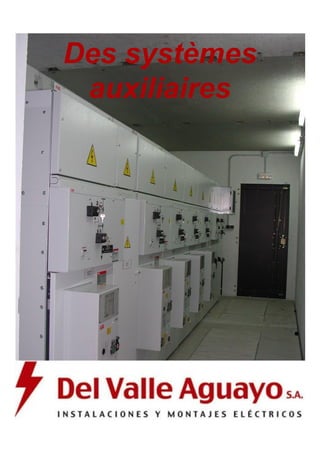

Des systèmes
auxiliaires

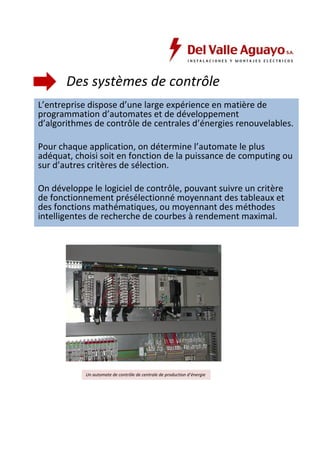

Des systèmes de contrôle
L’entreprise dispose d’une large expérience en matière de
programmation d’automates et de développement
d’algorithmes de contrôle de centrales d’énergies renouvelables.
Pour chaque application, on détermine l’automate le plus
adéquat, choisi soit en fonction de la puissance de computing ou
sur d’autres critères de sélection.
On développe le logiciel de contrôle, pouvant suivre un critère
de fonctionnement présélectionné moyennant des tableaux et
des fonctions mathématiques, ou moyennant des méthodes
intelligentes de recherche de courbes à rendement maximal.
Un automate de contrôle de centrale de production d’énergie

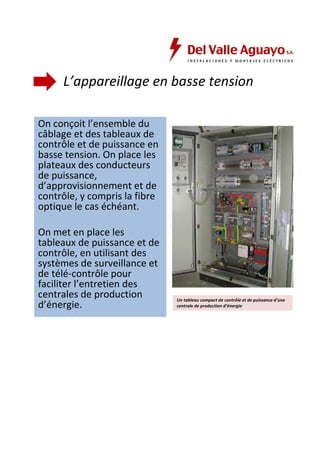

L’appareillage en basse tension
On conçoit l’ensemble du
câblage et des tableaux de
contrôle et de puissance en
basse tension. On place les
plateaux des conducteurs
de puissance,
d’approvisionnement et de
contrôle, y compris la fibre
optique le cas échéant.
On met en place les
tableaux de puissance et de
contrôle, en utilisant des
systèmes de surveillance et
de télé-contrôle pour
faciliter l’entretien des
centrales de production
d’énergie. Un tableau compact de contrôle et de puissance d’une
centrale de production d’énergie
L’appareillage en haute tension
L’entreprise dispose d’un département de Haute Tension
travaillant au niveau des éléments suivants:
--Des lignes électriques allant jusqu’à 66 KV (aériennes ou sous-terraines)
--Des sous-stations
--Des centres de transformation aériens
--Des centres de transformation au sein de bâtiments
--Des centres de transformation intégrés
--Des cellules de protection, de mesure et de contrôle
--La surveillance et la télégestion de l’ensemble des éléments.
Un centre de transformation à grande puissance
Nous sommes votre énergie
Del Valle Aguayo S.A.
C/ Ferdinand Zeppelin 9
01510 Parque Tecnológico de Álava (Spain)
Tfno: 0034-945290045
www.delvalleaguayo.com
cier@delvalleaguayo.com

Contenu connexe

Tendances

Plafonnier hybrid
Plafonnier hybridPlafonnier hybrid
Plafonnier hybrid
IHMEX Trading

Plafonnier hybrid
Plafonnier hybridPlafonnier hybrid
Plafonnier hybrid
IHMEX Trading

éClairage industriel
éClairage industrieléClairage industriel
éClairage industriel
IHMEX Trading

Guide photovoltaique pour le particulier
Guide photovoltaique pour le particulierGuide photovoltaique pour le particulier
Guide photovoltaique pour le particulier
zouloumango

Catalogue general 2013 2014
Catalogue general 2013 2014Catalogue general 2013 2014
Catalogue general 2013 2014
ronanvic

Le Soleil, Moteur De Lhumanité
Le Soleil, Moteur De LhumanitéLe Soleil, Moteur De Lhumanité
Le Soleil, Moteur De Lhumanité
omerbelbich

SCIC ERE 43: de l arbre au radiateur
SCIC ERE 43: de l arbre au radiateurSCIC ERE 43: de l arbre au radiateur
SCIC ERE 43: de l arbre au radiateur
Réseau Tepos

Réseaux de froid
Réseaux de froidRéseaux de froid
Produire son électricite par l' énergie solaire - Guide Ademe
Produire son électricite par l' énergie solaire - Guide AdemeProduire son électricite par l' énergie solaire - Guide Ademe
Produire son électricite par l' énergie solaire - Guide Ademe
Build Green

Catalogue général 2017 - Éclairage
Catalogue général 2017 - ÉclairageCatalogue général 2017 - Éclairage
Catalogue général 2017 - Éclairage
Téréva

Présentation Smaico Energy
Présentation Smaico EnergyPrésentation Smaico Energy
Présentation Smaico Energy
Massolia.com

Legrand infographie eco-gestes-au-bureau
Legrand infographie eco-gestes-au-bureauLegrand infographie eco-gestes-au-bureau
Legrand infographie eco-gestes-au-bureau
Legrand France

Simon Lighting Points de lumière solaire - Cedrus Solar
Simon Lighting Points de lumière solaire - Cedrus SolarSimon Lighting Points de lumière solaire - Cedrus Solar
Simon Lighting Points de lumière solaire - Cedrus Solar
Mktlighting

LEDLYT / Catalogue gamme horticole au 03-2013
LEDLYT / Catalogue gamme horticole au 03-2013LEDLYT / Catalogue gamme horticole au 03-2013
LEDLYT / Catalogue gamme horticole au 03-2013
ledlyt

Photovoltaic solar panels
Photovoltaic solar panelsPhotovoltaic solar panels
Photovoltaic solar panels
mdaubry

Rendement des modules photovoltaïques
Rendement des modules photovoltaïquesRendement des modules photovoltaïques
Rendement des modules photovoltaïques
salem ben moussa

Les bases de l’ éclairage
Les bases de l’ éclairageLes bases de l’ éclairage
Les bases de l’ éclairage
Mathy Mpassy Isinki

réseau de distribution BT alimenté par énergie solaire
réseau de distribution BT alimenté par énergie solaireréseau de distribution BT alimenté par énergie solaire
réseau de distribution BT alimenté par énergie solaire
CEFAMEY


Tendances (20)

Plafonnier hybrid
Plafonnier hybridPlafonnier hybrid
Plafonnier hybrid

Plafonnier hybrid
Plafonnier hybridPlafonnier hybrid
Plafonnier hybrid

éClairage industriel
éClairage industrieléClairage industriel
éClairage industriel

Guide photovoltaique pour le particulier
Guide photovoltaique pour le particulierGuide photovoltaique pour le particulier
Guide photovoltaique pour le particulier

Catalogue general 2013 2014
Catalogue general 2013 2014Catalogue general 2013 2014
Catalogue general 2013 2014

Le Soleil, Moteur De Lhumanité
Le Soleil, Moteur De LhumanitéLe Soleil, Moteur De Lhumanité
Le Soleil, Moteur De Lhumanité

SCIC ERE 43: de l arbre au radiateur
SCIC ERE 43: de l arbre au radiateurSCIC ERE 43: de l arbre au radiateur
SCIC ERE 43: de l arbre au radiateur

Elec
ElecElec
Elec

Réseaux de froid
Réseaux de froidRéseaux de froid
Réseaux de froid

Produire son électricite par l' énergie solaire - Guide Ademe
Produire son électricite par l' énergie solaire - Guide AdemeProduire son électricite par l' énergie solaire - Guide Ademe
Produire son électricite par l' énergie solaire - Guide Ademe

Catalogue général 2017 - Éclairage
Catalogue général 2017 - ÉclairageCatalogue général 2017 - Éclairage
Catalogue général 2017 - Éclairage

Présentation Smaico Energy
Présentation Smaico EnergyPrésentation Smaico Energy
Présentation Smaico Energy

Legrand infographie eco-gestes-au-bureau
Legrand infographie eco-gestes-au-bureauLegrand infographie eco-gestes-au-bureau
Legrand infographie eco-gestes-au-bureau

Simon Lighting Points de lumière solaire - Cedrus Solar
Simon Lighting Points de lumière solaire - Cedrus SolarSimon Lighting Points de lumière solaire - Cedrus Solar
Simon Lighting Points de lumière solaire - Cedrus Solar

Mini projet
Mini projetMini projet
Mini projet

LEDLYT / Catalogue gamme horticole au 03-2013
LEDLYT / Catalogue gamme horticole au 03-2013LEDLYT / Catalogue gamme horticole au 03-2013
LEDLYT / Catalogue gamme horticole au 03-2013

Photovoltaic solar panels
Photovoltaic solar panelsPhotovoltaic solar panels
Photovoltaic solar panels

Rendement des modules photovoltaïques
Rendement des modules photovoltaïquesRendement des modules photovoltaïques
Rendement des modules photovoltaïques

Les bases de l’ éclairage
Les bases de l’ éclairageLes bases de l’ éclairage
Les bases de l’ éclairage

réseau de distribution BT alimenté par énergie solaire
réseau de distribution BT alimenté par énergie solaireréseau de distribution BT alimenté par énergie solaire
réseau de distribution BT alimenté par énergie solaire


Similaire à Del Valle Aguayo - renouvelables

Aeca group electrification
Aeca group electrificationAeca group electrification
Aeca group electrification
Aeca group

Leczero
LeczeroLeczero
Simon Lighting Points de lumière solaire - Magnolia Solar
Simon Lighting Points de lumière solaire - Magnolia SolarSimon Lighting Points de lumière solaire - Magnolia Solar
Simon Lighting Points de lumière solaire - Magnolia Solar
Mktlighting

Balluff dans le secteur de l'énergie (913547 i16 fr)
Balluff dans le secteur de l'énergie (913547 i16 fr)Balluff dans le secteur de l'énergie (913547 i16 fr)
Balluff dans le secteur de l'énergie (913547 i16 fr)
Bernd Schneider

Luxtella street lights catalogue french Italian spanish 202103
Luxtella street lights catalogue french Italian spanish 202103Luxtella street lights catalogue french Italian spanish 202103
Luxtella street lights catalogue french Italian spanish 202103
Anzej Lemut

GROUP’Enr et les panneaux photovoltaïques
GROUP’Enr et les panneaux photovoltaïquesGROUP’Enr et les panneaux photovoltaïques
GROUP’Enr et les panneaux photovoltaïques
group-enr

Solaire de surface psk2 centrifugal pump psk2
Solaire de surface psk2   centrifugal pump psk2Solaire de surface psk2   centrifugal pump psk2
Solaire de surface psk2 centrifugal pump psk2
Mohamed Larbi BEN YOUNES

Faits concernant les panneaux solaires.docx
Faits concernant les panneaux solaires.docxFaits concernant les panneaux solaires.docx
Faits concernant les panneaux solaires.docx
Georges59

SolarEdge Présentation de la Société
SolarEdge Présentation de la SociétéSolarEdge Présentation de la Société
SolarEdge Présentation de la Société
SolarEdge Technologies

Catalogue technique Fibre optique
Catalogue technique Fibre optiqueCatalogue technique Fibre optique
Catalogue technique Fibre optique
wilnscay

Ortech presentation
Ortech presentationOrtech presentation
Ortech presentation
Mohammed Aggabi

The best way to bring green energy
The best way to bring green energyThe best way to bring green energy
The best way to bring green energy
Christina Parmionova

Eclairage led des halls industriels
Eclairage led des halls industrielsEclairage led des halls industriels
Eclairage led des halls industriels
IHMEX Trading

Fiche synthèse de SudImpact Ingénierie final
Fiche synthèse de SudImpact Ingénierie finalFiche synthèse de SudImpact Ingénierie final
Fiche synthèse de SudImpact Ingénierie final
aissatou Maiga-Bako

BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar
BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx SolarBIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar
BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar
ONYX SOLAR ENERGY S.L.

Capteur solaire97
Capteur solaire97Capteur solaire97
Capteur solaire97
hilli241

Tameto
TametoTameto
Nouveauté LED parking - entrepôts - quais
Nouveauté LED parking - entrepôts - quais Nouveauté LED parking - entrepôts - quais
Nouveauté LED parking - entrepôts - quais
Eric Anselmet

Présentation HC EDF
Présentation HC EDFPrésentation HC EDF
Présentation HC EDF
Robert Julien


Similaire à Del Valle Aguayo - renouvelables (20)

Aeca group electrification
Aeca group electrificationAeca group electrification
Aeca group electrification

Leczero
LeczeroLeczero
Leczero

Simon Lighting Points de lumière solaire - Magnolia Solar
Simon Lighting Points de lumière solaire - Magnolia SolarSimon Lighting Points de lumière solaire - Magnolia Solar
Simon Lighting Points de lumière solaire - Magnolia Solar

Balluff dans le secteur de l'énergie (913547 i16 fr)
Balluff dans le secteur de l'énergie (913547 i16 fr)Balluff dans le secteur de l'énergie (913547 i16 fr)
Balluff dans le secteur de l'énergie (913547 i16 fr)

Fiche Solaria
Fiche SolariaFiche Solaria
Fiche Solaria

Luxtella street lights catalogue french Italian spanish 202103
Luxtella street lights catalogue french Italian spanish 202103Luxtella street lights catalogue french Italian spanish 202103
Luxtella street lights catalogue french Italian spanish 202103

GROUP’Enr et les panneaux photovoltaïques
GROUP’Enr et les panneaux photovoltaïquesGROUP’Enr et les panneaux photovoltaïques
GROUP’Enr et les panneaux photovoltaïques

Solaire de surface psk2 centrifugal pump psk2
Solaire de surface psk2   centrifugal pump psk2Solaire de surface psk2   centrifugal pump psk2
Solaire de surface psk2 centrifugal pump psk2

Faits concernant les panneaux solaires.docx
Faits concernant les panneaux solaires.docxFaits concernant les panneaux solaires.docx
Faits concernant les panneaux solaires.docx

SolarEdge Présentation de la Société
SolarEdge Présentation de la SociétéSolarEdge Présentation de la Société
SolarEdge Présentation de la Société

Catalogue technique Fibre optique
Catalogue technique Fibre optiqueCatalogue technique Fibre optique
Catalogue technique Fibre optique

Ortech presentation
Ortech presentationOrtech presentation
Ortech presentation

The best way to bring green energy
The best way to bring green energyThe best way to bring green energy
The best way to bring green energy

Eclairage led des halls industriels
Eclairage led des halls industrielsEclairage led des halls industriels
Eclairage led des halls industriels

Fiche synthèse de SudImpact Ingénierie final
Fiche synthèse de SudImpact Ingénierie finalFiche synthèse de SudImpact Ingénierie final
Fiche synthèse de SudImpact Ingénierie final

BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar
BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx SolarBIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar
BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar

Capteur solaire97
Capteur solaire97Capteur solaire97
Capteur solaire97

Tameto
TametoTameto
Tameto

Nouveauté LED parking - entrepôts - quais
Nouveauté LED parking - entrepôts - quais Nouveauté LED parking - entrepôts - quais
Nouveauté LED parking - entrepôts - quais

Présentation HC EDF
Présentation HC EDFPrésentation HC EDF
Présentation HC EDF


Plus de Del Valle Aguayo, S.A.

Del Valle Aguayo - DVAPVThermal
Del Valle Aguayo - DVAPVThermalDel Valle Aguayo - DVAPVThermal
Del Valle Aguayo - DVAPVThermal
Del Valle Aguayo, S.A.

Iluminación serie DVALux catálogo - brochure
Iluminación serie DVALux catálogo - brochureIluminación serie DVALux catálogo - brochure
Iluminación serie DVALux catálogo - brochure
Del Valle Aguayo, S.A.

Iluminación serie DVALux
Iluminación serie DVALuxIluminación serie DVALux
Iluminación serie DVALux
Del Valle Aguayo, S.A.

DVALux
DVALuxDVALux
Del Valle Aguayo - electrical installations - renewable energy
Del Valle Aguayo - electrical installations - renewable energyDel Valle Aguayo - electrical installations - renewable energy
Del Valle Aguayo - electrical installations - renewable energy
Del Valle Aguayo, S.A.

Del Valle Aguayo - installations électriques - énergie renouvelable
Del Valle Aguayo - installations électriques - énergie renouvelableDel Valle Aguayo - installations électriques - énergie renouvelable
Del Valle Aguayo - installations électriques - énergie renouvelable
Del Valle Aguayo, S.A.

Sistema Inteligente de Gestión de Energía
Sistema Inteligente de Gestión de EnergíaSistema Inteligente de Gestión de Energía
Sistema Inteligente de Gestión de Energía
Del Valle Aguayo, S.A.

La minieólica en la encrucijada
La minieólica en la encrucijadaLa minieólica en la encrucijada
La minieólica en la encrucijada
Del Valle Aguayo, S.A.

Seguridad electrica en instalaciones fotovoltaicas
Seguridad electrica en instalaciones fotovoltaicasSeguridad electrica en instalaciones fotovoltaicas
Seguridad electrica en instalaciones fotovoltaicas
Del Valle Aguayo, S.A.

Seguridad eléctrica en plantas fotovoltaicas
Seguridad eléctrica en plantas fotovoltaicasSeguridad eléctrica en plantas fotovoltaicas
Seguridad eléctrica en plantas fotovoltaicas
Del Valle Aguayo, S.A.

Electrical safety in photovoltaic plants
Electrical safety in photovoltaic plantsElectrical safety in photovoltaic plants
Electrical safety in photovoltaic plants
Del Valle Aguayo, S.A.

Electrical safety in photovoltaic plants
Electrical safety in photovoltaic plantsElectrical safety in photovoltaic plants
Electrical safety in photovoltaic plants
Del Valle Aguayo, S.A.

Sistema Inteligente de gestion de la energia
Sistema Inteligente de gestion de la energiaSistema Inteligente de gestion de la energia
Sistema Inteligente de gestion de la energia
Del Valle Aguayo, S.A.

Intelligent System of Energy Management
Intelligent System of Energy ManagementIntelligent System of Energy Management
Intelligent System of Energy Management
Del Valle Aguayo, S.A.

Energías Renovables
Energías RenovablesEnergías Renovables
Energías Renovables
Del Valle Aguayo, S.A.

instalaciones eléctricas Del Valle Aguayo
instalaciones eléctricas Del Valle Aguayoinstalaciones eléctricas Del Valle Aguayo
instalaciones eléctricas Del Valle Aguayo
Del Valle Aguayo, S.A.

energías renovables Del Valle Aguayo
energías renovables Del Valle Aguayoenergías renovables Del Valle Aguayo
energías renovables Del Valle Aguayo
Del Valle Aguayo, S.A.

seguidores solares Del Valle Aguayo
seguidores solares Del Valle Aguayoseguidores solares Del Valle Aguayo
seguidores solares Del Valle Aguayo
Del Valle Aguayo, S.A.

Seguridad eléctrica en el hogar
Seguridad eléctrica en el hogarSeguridad eléctrica en el hogar
Seguridad eléctrica en el hogar
Del Valle Aguayo, S.A.


Plus de Del Valle Aguayo, S.A. (19)

Del Valle Aguayo - DVAPVThermal
Del Valle Aguayo - DVAPVThermalDel Valle Aguayo - DVAPVThermal
Del Valle Aguayo - DVAPVThermal

Iluminación serie DVALux catálogo - brochure
Iluminación serie DVALux catálogo - brochureIluminación serie DVALux catálogo - brochure
Iluminación serie DVALux catálogo - brochure

Iluminación serie DVALux
Iluminación serie DVALuxIluminación serie DVALux
Iluminación serie DVALux

DVALux
DVALuxDVALux
DVALux

Del Valle Aguayo - electrical installations - renewable energy
Del Valle Aguayo - electrical installations - renewable energyDel Valle Aguayo - electrical installations - renewable energy
Del Valle Aguayo - electrical installations - renewable energy

Del Valle Aguayo - installations électriques - énergie renouvelable
Del Valle Aguayo - installations électriques - énergie renouvelableDel Valle Aguayo - installations électriques - énergie renouvelable
Del Valle Aguayo - installations électriques - énergie renouvelable

Sistema Inteligente de Gestión de Energía
Sistema Inteligente de Gestión de EnergíaSistema Inteligente de Gestión de Energía
Sistema Inteligente de Gestión de Energía

La minieólica en la encrucijada
La minieólica en la encrucijadaLa minieólica en la encrucijada
La minieólica en la encrucijada

Seguridad electrica en instalaciones fotovoltaicas
Seguridad electrica en instalaciones fotovoltaicasSeguridad electrica en instalaciones fotovoltaicas
Seguridad electrica en instalaciones fotovoltaicas

Seguridad eléctrica en plantas fotovoltaicas
Seguridad eléctrica en plantas fotovoltaicasSeguridad eléctrica en plantas fotovoltaicas
Seguridad eléctrica en plantas fotovoltaicas

Electrical safety in photovoltaic plants
Electrical safety in photovoltaic plantsElectrical safety in photovoltaic plants
Electrical safety in photovoltaic plants

Electrical safety in photovoltaic plants
Electrical safety in photovoltaic plantsElectrical safety in photovoltaic plants
Electrical safety in photovoltaic plants

Sistema Inteligente de gestion de la energia
Sistema Inteligente de gestion de la energiaSistema Inteligente de gestion de la energia
Sistema Inteligente de gestion de la energia

Intelligent System of Energy Management
Intelligent System of Energy ManagementIntelligent System of Energy Management
Intelligent System of Energy Management

Energías Renovables
Energías RenovablesEnergías Renovables
Energías Renovables

instalaciones eléctricas Del Valle Aguayo
instalaciones eléctricas Del Valle Aguayoinstalaciones eléctricas Del Valle Aguayo
instalaciones eléctricas Del Valle Aguayo

energías renovables Del Valle Aguayo
energías renovables Del Valle Aguayoenergías renovables Del Valle Aguayo
energías renovables Del Valle Aguayo

seguidores solares Del Valle Aguayo
seguidores solares Del Valle Aguayoseguidores solares Del Valle Aguayo
seguidores solares Del Valle Aguayo

Seguridad eléctrica en el hogar
Seguridad eléctrica en el hogarSeguridad eléctrica en el hogar
Seguridad eléctrica en el hogar


Del Valle Aguayo - renouvelables

  • 1. RENOUVELABLES 2014 Énergies Renouvelables - L’Éolienne - L’éclairage - La Photovoltaïque - Des systèmes auxiliaires Del Valle Aguayo S.A. C/ Ferdinand Zeppelin 9 01510 Parque Tecnológico de Álava (Spain) Tfno: 0034-945290045 www.delvalleaguayo.com cier@delvalleaguayo.com
  • 2. L’ENTREPRISE Á Del Valle Aguayo S.A. nous sommes une entreprise de services dotée de 30 années d’expérience, consacrée aux installations et aux montages électriques. L’entreprise fabrique ses propres produits, et elle conçoit soit des installations clé en main soit elle fournit les matériaux nécessaires à d’autres installateurs et à des particuliers. La concepcion de ses produits est garantie par le savoir faire de son centre de R+D+i situé au Parc Technologique d’Alava. C/ Ferdinand Zeppelin – Le Parc technologique d’Alava C/ Landaluzea – Jundiz Industrialdea
  • 3. LES PRODUITS - Des aérogénérateurs de 100 KW de puissance DVA100 - LECZero: le lampadaire solaire - DVALux: l’éclairage solaire intelligent - SmartPower: l’énergie intelligente. - Des installations solaires photovoltaïques - Des systèmes auxiliares DVA100 – un Aérogénérateur de 100 KW LECZero – le lampadaire solaire
  • 5. Un Aérogénérateur de 100 KW • Une Autoproduction • Une Connexion au réseau • Des mini-parcs éoliens • Un repowering • Une gestion de l’énergie Il s’agit d’un aérogénérateur à haute disponibilité muni d’une surveillance on line de la machine et d’une haute fiabilité de ses composants étant donné une distribution éfficace de ses charges. Il est doté d’une conception permettant de minimiser les charges et d’augmenter au maximum la production tout en fournissant une haute sécurité de la machine. Il est conçu moyennant des outils de calcul certifiés et conformément à l’exigente norme IEC 61400-1. Par ailleurs, il est optimisé afin d’obtenir le rendement maximal sur l’ensemble de ses composants en vue d’une vie utile de 20 ans. (*) Cet équipement ne sera disponible au sein du catalogue qu’à partir de la mi-2015.
  • 6. Les caractéristiques de l’aérogénérateur DVA00 Hauteur de la tour 30 m Diamètre du rotor 22’5 m Zone balayée 400 m2 Puissance nominale 100 KW Vitesse du vent nominale 10’2 m/s Vitesse de démarrage 4 m/s Vitesse minimale de fonctionnement 3 m/s Nombre de pales 3 Matériau des pales Matériau composé Vitesse de coupure 20 m/s Système de contrôle jusqu’à l’atteinte d’une vitesse nominale Vitesse variable Système de contrôle jusqu’à l’atteinte d’une vitesse de coupure Passage variable Multiplicatrice Non Générateur Des aimants permanents L’électronique Full Converter Des chutes de tension Oui La typologie du vent Classe IIIA La courbe de puissance et la Cp La courve de la puissance et la Cp calculées
  • 8. LECZero Viales (Routiers) • 500 Wp panneaux • Une semaine d’autonomie • Deux batteries de 200 Ah de gel dotées de 15 ans de vie de conception • Led CREE XTE • Une efficience de led entre 102 et 120 lum/W • 12.000 lumens • Une optique asymétrique de 140º-45º • 100.000 heures de vie de led • Couleur 4.300K-4.700K • La sélection entre deux possibilités de flux • Une programmation sans hologe Elle est spécialement conÇue pour d’importants besoins en terme d’éclairage, telles que les routes ou les autopistes. La mise en place d’études d’éclairage, en distribuant les supports de luminaire et en programmant le lampadaire en vue d’un usage optimal. Le lampadaire sauvegarde des données de fonctionnement, et du chargement de la batterie quotidiennement lors de périodes allant jusqu’à 2 années, ce qui facilite l’entretien. La programmation ayant lieu dans le lampadaire est à simple ou à double flux, et comprend la possibilité d’éteinte. La programmation et le fonctionnement des cycles nocturnes a lieu sans horloge et sans date. Par ailleurs, en cas de détection de manque de chargement des batteries, elle travaille avec une réduction de flux pour protéger la batterie et pour prolonger la période d’éclairage.
  • 9. LECZero Urbana • 250 Wp en panneaux • Une semaine d’autonomie • Des batteries de 200 Ah de gel dotées de 15 ans de vie de conception • Led CREE XTE • Une efficience de led entre 102 et 120 lum/W ficiencia de led entre 102 y 120 lum/W • 6.000 lumens • Une optique asymétrique de 140º-45º • 100.000 heures de vie de led • Couleur 4.300K-4700K • La sélection entre deux possibilités de flux • Une programmation sans hologe Un lampadaire professionnel permettant d’éclairer des zones urbaines, des parkings, des campings, ayant des nécessités moyennes d’éclairage. Il s’agit de la petite soeur de la gamme; elle est conçue pour des environnements urbains. Elle est plus économique et plus intégrée. Un seul panneau est capable de fournir de l’énergie au luminaire de 60 W, qui, moyennant un support de 4 m. est idéal pour l’éclairage sans éblouissement et avec une pollution luminaire minimale. La possibilité de mener l’étude d’éclairage, la programmation en fonction des besoins du client, un système développé permettant de prolonger la vie des batteries, qui sont sauvegardées sur la partie du devant, à l’ombre du panneau solaire et protégées de la lumière et des vols, sont autant d’éléments qui dotent ce lampadaire d’un caractère attrayant par rapport à d’autres systèmes d’éclairage.
  • 10. LECZero Jardín • 250 Wp en panneaux • Une semaine d’autonomie • Une batterie de 200 Ah gel dotée 15 années de vie de conception • Led CREE XTE • Une efficience de led entre 102 y 120 lum/W • 6.000 lumens • Une optique asymétrique de 140º-45º • 100.000 heures de vie de led • Couleur 4.300K-4700K • La sélection entre deux possibilités de flux • Une programmation sans horloge • Une prise de lumière à la base Idéale pour des parcs et des jardins, et conçue pour les personnes. Il s’agit d’un équipement à usage facil et doté d’une haute valeur ajoutée. Il s’agit d’une variation du lampadaire urbain où un banc en béton couvert de bois fait office de base. Par ailleurs, il intègre sur la base une petite prise de courant permettant de charger un téléphone portable ou une Tablet, de tel sorte qu’il constitue une invitation adressée à l’usager pour utiliser le banc. Idéal pour les parcs et les jardins, il ne requiert pas de travaux de construction étant donné que le banc fait office de base et de support du lampadaire. Un système d’éclairage efficace conçu pour durer, en prolongeant la vie des batteries, en diminuant la possibilité de vols, et doté d’un design attrayant.
  • 11. DVALux • 1.000 Wp en panneaux • Une semaine d’autonomie • 4 batteries de 200 Ah de gel dotées de 15 années de vie de conception • Led CREE XTE • Un éfficience de led entre 102 et 120 lum/W • Un optique asymétrique de 140º-45º • 100.000 • heures de vie de led • Couleur 4.300K-4700K • Une sélection entre deux possibilités de flux. • Une programmation sans horloge • Apte pour 6 luminaires de 26 W Un système centralisé, apte pour l’illumination urbaine étant déjà consolidée ou pour des lieux dotés d’ombres. Un système innovateur, centralisé permettant d’extraire du réseau des systèmes existants déjà, ou de tirer profit du soleil dans les zones d’ombres. Tout DVALux est capable de gérer un nombre allant jusqu’à 6 luminaires de 26 W à une distance maximale de 180 m. L’équipement est appuyé sur deux pattes sur le sol sans à peine une occupation en superficie. À une hauteur de 3 m. sont placés les panneaux solaires, les batteries et l’électronique de contrôle. La superficie projetée des panneaux solaires est de 3’2x1 m.
  • 13. SmarPower SP Paneles solares R e d C o n s u m o s SP1220 Destinée à des zones très ensoleillées ou à des usagers à basse consommation. Il dispose d’une puissance de panneaux de 2 KW et d’une capacité de stockage de 1.200 Ah. Idéal pour des logements à consommation moyenne dans des zones de la péninsule à insolation moyenne ou basse. Une puissance de panneaux de 3 KW pour une capacité de stockage de 1200 Ah. Elle maintient une haute capacité de stockage et de captation, pour des zones de la péninsule à basse insolation ou pour de grands consommateurs. 3 KW sur les panneaux et 2.000 Ah de capacité. SP1230 SP2030 Une épargne en terme de consommation La majeure partie de l’énergie provient du soleil Une diminution du terme de la puissance On recrutera uniquement 2 KW à la compagnie Une autoproduction sans péage de prestation Il s’agit d’une centrale isolée du réseau Une longue vie de l’ensemble des éléments Une gestion intelligente du système Une énergie sans coupures Une sécurité en matière d’approvisionnement et un antivol Propriété des installations Une valeur ajoutée à votre logement Un équipement compact Un écran tactile vous renseigne à propos de votre épargne. Une éducation en matière énergétique En peu d’années, on atteint l’autosuffisance énergétique
  • 14. La photovoltaïque connectée au réseau Des centrales solaires sur toiture Des centrales solaires sur le sol Le maintien de parcs photovoltaïques La réparation et la mise à point de trackers solaires Des centrales pour l’autoconsommation avec ou sans excédents au réseau Des centrales pour des ventes à pool • Des panneaux de premières marques • La conception de projet, de démarches, l’installation, la mis en marche et l’entretien • Le remodelage de centrales existantes et la récupération de trackers solaires • L’entretien intégral de centrales solaires
  • 15. La photovoltaïque isolée du réseau Des installations domestiques Des systèmes de sécurité autonomes Des systèmes de pompage automatiques Des éléments de hautes prestations en télécommunications • Des centrales compactes et intégrées • Des accumulateurs de gel sans entretien • Des systèmes de suivi mppt pour un rendement maximal • Des convertisseurs sinusoïdaux • Des centrales conçues pour la consommation spécifique
  • 17. Des systèmes de contrôle L’entreprise dispose d’une large expérience en matière de programmation d’automates et de développement d’algorithmes de contrôle de centrales d’énergies renouvelables. Pour chaque application, on détermine l’automate le plus adéquat, choisi soit en fonction de la puissance de computing ou sur d’autres critères de sélection. On développe le logiciel de contrôle, pouvant suivre un critère de fonctionnement présélectionné moyennant des tableaux et des fonctions mathématiques, ou moyennant des méthodes intelligentes de recherche de courbes à rendement maximal. Un automate de contrôle de centrale de production d’énergie
  • 18. L’appareillage en basse tension On conçoit l’ensemble du câblage et des tableaux de contrôle et de puissance en basse tension. On place les plateaux des conducteurs de puissance, d’approvisionnement et de contrôle, y compris la fibre optique le cas échéant. On met en place les tableaux de puissance et de contrôle, en utilisant des systèmes de surveillance et de télé-contrôle pour faciliter l’entretien des centrales de production d’énergie. Un tableau compact de contrôle et de puissance d’une centrale de production d’énergie

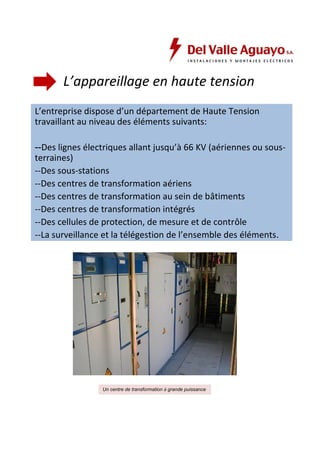

  • 19. L’appareillage en haute tension L’entreprise dispose d’un département de Haute Tension travaillant au niveau des éléments suivants: --Des lignes électriques allant jusqu’à 66 KV (aériennes ou sous-terraines) --Des sous-stations --Des centres de transformation aériens --Des centres de transformation au sein de bâtiments --Des centres de transformation intégrés --Des cellules de protection, de mesure et de contrôle --La surveillance et la télégestion de l’ensemble des éléments. Un centre de transformation à grande puissance

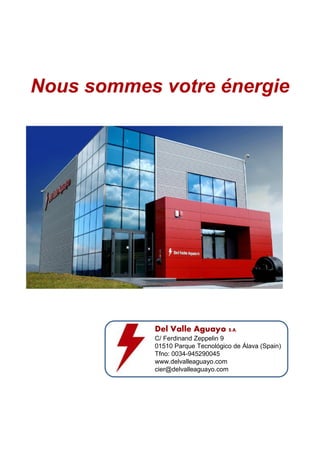

  • 20. Nous sommes votre énergie Del Valle Aguayo S.A. C/ Ferdinand Zeppelin 9 01510 Parque Tecnológico de Álava (Spain) Tfno: 0034-945290045 www.delvalleaguayo.com cier@delvalleaguayo.com
