L'ensemble solaire Cedrus est conçu pour fournir une solution esthétique et écologique pour l'éclairage dans des zones difficiles d'accès au réseau électrique, avec des équipements personnalisables et un large choix de luminaires. Il se caractérise par sa facilité d'installation et sa faible nécessité d'entretien, tout en offrant une autonomie variable selon les conditions climatiques. La gamme comprend des options à haute autonomie, utilisant des panneaux solaires de différentes capacités et batteries, avec une durabilité des composants allant jusqu'à 25 ans.

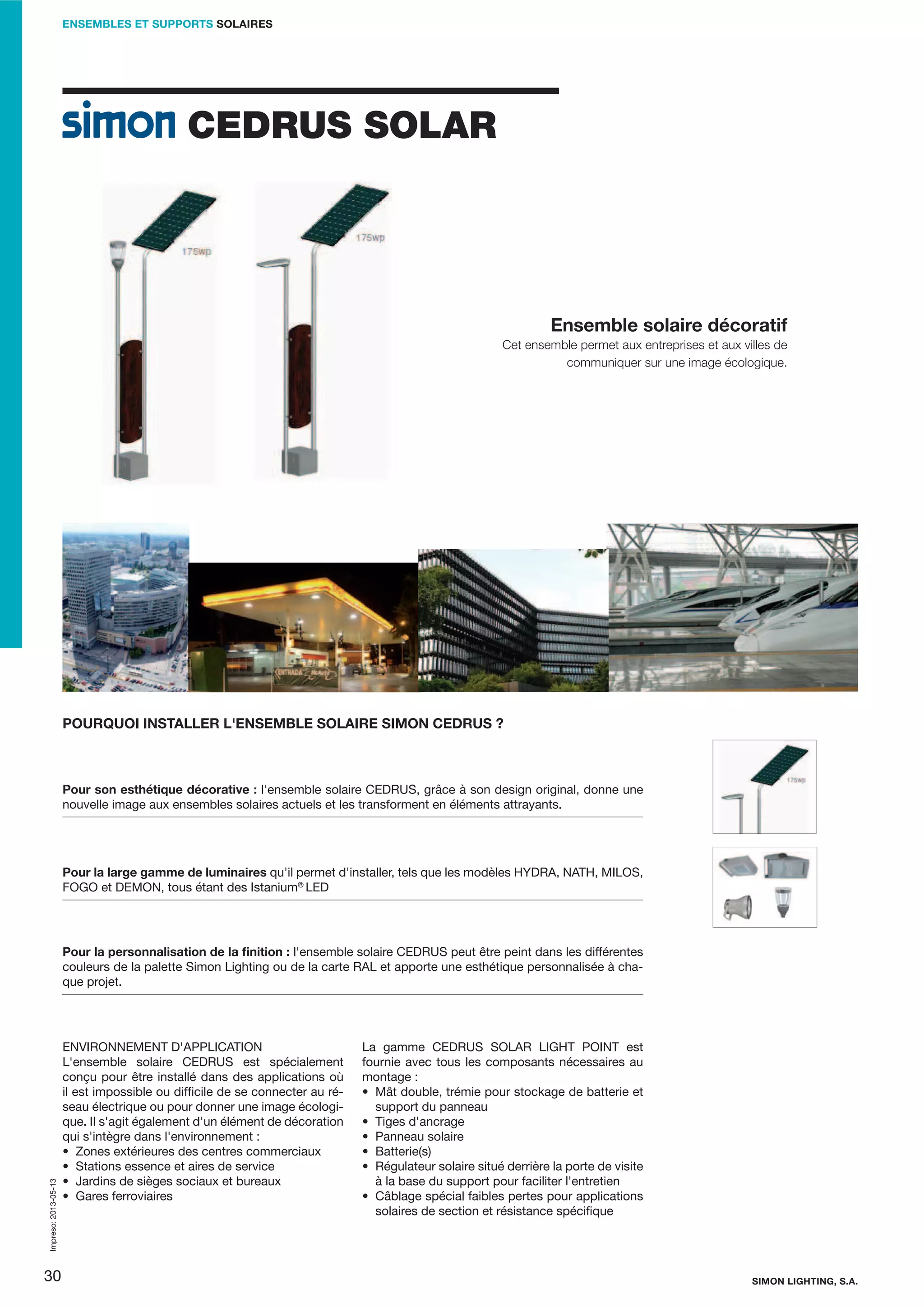

1. ENSEMBLES ET SUPPORTS SOLAIRES
CEDRUS SOLAR
Ensemble solaire décoratif
Cet ensemble permet aux entreprises et aux villes de
communiquer sur une image écologique.
POURQUOI INSTALLER L'ENSEMBLE SOLAIRE SIMON CEDRUS ?
Pour son esthétique décorative : l'ensemble solaire CEDRUS, grâce à son design original, donne une
nouvelle image aux ensembles solaires actuels et les transforment en éléments attrayants.
Pour la large gamme de luminaires qu'il permet d'installer, tels que les modèles HYDRA, NATH, MILOS,
FOGO et DEMON, tous étant des Istanium® LED
Impreso: 2013-05-13
Pour la personnalisation de la finition : l'ensemble solaire CEDRUS peut être peint dans les différentes
couleurs de la palette Simon Lighting ou de la carte RAL et apporte une esthétique personnalisée à chaque projet.
30
ENVIRONNEMENT D'APPLICATION
L'ensemble solaire CEDRUS est spécialement
conçu pour être installé dans des applications où
il est impossible ou difficile de se connecter au réseau électrique ou pour donner une image écologique. Il s'agit également d'un élément de décoration
qui s'intègre dans l'environnement :
Zones extérieures des centres commerciaux
Stations essence et aires de service
Jardins de sièges sociaux et bureaux
Gares ferroviaires
La gamme CEDRUS SOLAR LIGHT POINT est
fournie avec tous les composants nécessaires au
montage :
Mât double, trémie pour stockage de batterie et
support du panneau
Tiges d'ancrage
Panneau solaire
Batterie(s)
Régulateur solaire situé derrière la porte de visite
à la base du support pour faciliter l'entretien
Câblage spécial faibles pertes pour applications
solaires de section et résistance spécifique
SIMON LIGHTING, S.A.

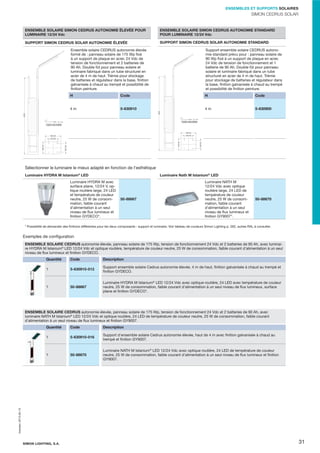

2. ENSEMBLES ET SUPPORTS SOLAIRES
SIMON CEDRUS SOLAR
ENSEMBLE SOLAIRE SIMON CEDRUS AUTONOMIE ÉLEVÉE POUR
LUMINAIRE 12/24 Vdc
ENSEMBLE SOLAIRE SIMON CEDRUS AUTONOMIE STANDARD
POUR LUMINAIRE 12/24 Vdc
SUPPORT SIMON CEDRUS SOLAR AUTONOMIE ÉLEVÉE
SUPPORT SIMON CEDRUS SOLAR AUTONOMIE STANDARD
Support ensemble solaire CEDRUS autonomie standard prévu pour : panneau solaire de
90 Wp fixé à un support de plaque en acier,
24 Vdc de tension de fonctionnement et 1
batterie de 90 Ah. Double fût pour panneau
solaire et luminaire fabriqué dans un tube
structurel en acier de 4 m de haut. Trémie
pour stockage de batteries et régulateur dans
la base, finition galvanisée à chaud au trempé
et possibilité de finition peinture.
H
Code
H
Code
4m
5-630910
4m
5-630900
4000
4000
Ensemble solaire CEDRUS autonomie élevée
formé de : panneau solaire de 175 Wp fixé
à un support de plaque en acier, 24 Vdc de
tension de fonctionnement et 2 batteries de
90 Ah. Double fût pour panneau solaire et
luminaire fabriqué dans un tube structurel en
acier de 4 m de haut. Trémie pour stockage
de batteries et régulateur dans la base, finition
galvanisée à chaud au trempé et possibilité de
finition peinture.
TIGES M24X800
PERNOSM24X800
TIGES M24X800
PERNOSM24X800
560.00
300.00
560.00
300.00
420.00
300.00
420.00
300.00
Sélectionner le luminaire le mieux adapté en fonction de l'esthétique
Luminaire HYDRA M Istanium® LED
Luminaire Nath M Istanium® LED
Luminaire HYDRA M avec
surface plane, 12/24 V, optique routière large, 24 LED
et température de couleur
neutre, 25 W de consommation, faible courant
d'alimentation à un seul
niveau de flux lumineux et
finition GYDECO*.
50-88667
Luminaire NATH M
12/24 Vdc avec optique
routière large, 24 LED de
température de couleur
neutre, 25 W de consommation, faible courant
d'alimentation à un seul
niveau de flux lumineux et
finition GY9007*.
50-88670
* Possibilité de demander des finitions différentes pour les deux composants : support et luminaire. Voir tableau de couleurs Simon Lighting p. 262, autres RAL à consulter.
Exemples de configuration
ENSEMBLE SOLAIRE CEDRUS autonomie élevée, panneau solaire de 175 Wp, tension de fonctionnement 24 Vdc et 2 batteries de 90 Ah, avec luminaire HYDRA M Istanium® LED 12/24 Vdc et optique routière, température de couleur neutre, 25 W de consommation, faible courant d'alimentation à un seul
niveau de flux lumineux et finition GYDECO.
Quantité
Code
Description
1
5-630910-013
Support ensemble solaire Cedrus autonomie élevée, 4 m de haut, finition galvanisée à chaud au trempé et
finition GYDECO.
1
50-88667
Luminaire HYDRA M Istanium® LED 12/24 Vdc avec optique routière, 24 LED avec température de couleur
neutre, 25 W de consommation, faible courant d'alimentation à un seul niveau de flux lumineux, surface
plane et finition GYDECO*.
ENSEMBLE SOLAIRE CEDRUS autonomie élevée, panneau solaire de 175 Wp, tension de fonctionnement 24 Vdc et 2 batteries de 90 Ah, avec
luminaire NATH M Istanium® LED 12/24 Vdc et optique routière, 24 LED de température de couleur neutre, 25 W de consommation, faible courant
d'alimentation à un seul niveau de flux lumineux et finition GY9007.
Code
Description
1
5-630910-016
Support d'ensemble solaire Cedrus autonomie élevée, haut de 4 m avec finition galvanisée à chaud au
trempé et finition GY9007.
1
50-88670
Luminaire NATH M Istanium® LED 12/24 Vdc avec optique routière, 24 LED de température de couleur
neutre, 25 W de consommation, faible courant d'alimentation à un seul niveau de flux lumineux et finition
GY9007.
Impreso: 2013-05-13
Quantité
SIMON LIGHTING, S.A.
31

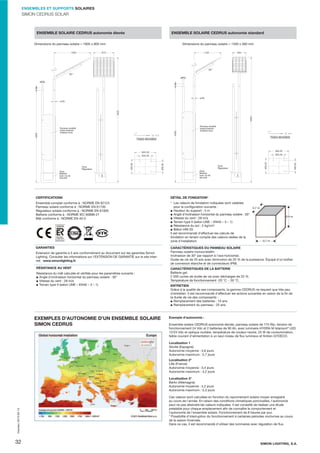

3. ENSEMBLES ET SUPPORTS SOLAIRES
SIMON CEDRUS SOLAR
ENSEMBLE SOLAIRE CEDRUS autonomie élevée
ENSEMBLE SOLAIRE CEDRUS autonomie standard
Dimensions du panneau solaire = 1605 x 800 mm
1450
Dimensions du panneau solaire = 1330 x 560 mm
810
550
1100
30°
30°
ø60
100
100
ø60
ø76
Panneau stratifié
Panel esr¡tratificado
haute pression
en alta presión
imitation bois
símil madera
4000
Panneau stratifié
Panel esr¡tratificado
haute pression
en alta presión
imitation bois
símil madera
TIGES M24X800
PERNOS M24X800
TIGES M24X800
PERNOSM24X800
560.00
560.00
300.00
Zone
Zona
Batterie
Batería
avec vis de
con tornillo
sécurité
de seguridad
Zone
Zona
Régulateur
Regulador
420.00
Zone
Zona
Régulateur
Regulador
300.00
Zone
Zona
Batterie
Batería
avectornillo
con vis de
sécurité
de seguridad
420.00
300.00
300.00
4000
5200
5420
ø76
CERTIFICATIONS
DÉTAIL DE FONDATION*
Ensemble complet conforme à : NORME EN 62124
Panneau solaire conforme à : NORME EN 61730
Régulateur solaire conforme à : NORME EN 61000
Batterie conforme à : NORME IEC 60896-21
Mât conforme à : NORME EN 40-5
* Les valeurs de fondation indiquées sont valables
pour la configuration suivante :
0,7 m
Ŷ Hauteur du support : 4 m
Ŷ Angle d'inclinaison horizontal du panneau solaire : 30°
Ŷ Vitesse du vent : 28 m/s
Ŷ Terrain type II (selon UNE – EN40 – 3 – 1)
Ŷ Résistance du sol : 2 kg/cm2
Ŷ Béton HM-20
Il est recommandé d'effectuer les calculs de
fondation en tenant compte des valeurs réelles de la
zone d'installation.
GARANTIES
CARACTÉRISTIQUES DU PANNEAU SOLAIRE
Panneau solaire monocristallin.
Inclinaison de 30° par rapport à l'axe horizontal.
Durée de vie de 25 ans avec diminution de 20 % de la puissance. Équipé d'un boîtier
de connexion étanche et de connecteurs IP66.
Extension de garantie à 5 ans conformément au document sur les garanties Simon
Lighting. Consulter les informations sur l'EXTENSION DE GARANTIE sur le site Internet : www.simonlighting.fr.
RÉSISTANCE AU VENT
Résistance du mât calculée et vérifiée pour les paramètres suivants :
Ŷ Angle d'inclinaison horizontal du panneau solaire : 30°
Ŷ Vitesse du vent : 28 m/s
Ŷ Terrain type II (selon UNE – EN40 – 3 – 1)
EXEMPLES D'AUTONOMIE D'UN ENSEMBLE SOLAIRE
SIMON CEDRUS
0,9 m
0,7 m
CARACTÉRISTIQUES DE LA BATTERIE
Batterie gel.
2 500 cycles de durée de vie avec décharges de 25 %.
Température de fonctionnement -20 °C ~ 50 °C.
ENTRETIEN
Grâce à la qualité de ses composants, la gamme CEDRUS ne requiert que très peu
d'entretien. Il est recommandé d'effectuer les actions suivantes en raison de la fin de
la durée de vie des composants :
Ŷ Remplacement des batteries : 10 ans
Ŷ Remplacement du panneau : 25 ans
Exemple d'autonomie :
Ensemble solaire CEDRUS autonomie élevée, panneau solaire de 175 Wp, tension de
fonctionnement 24 Vdc et 2 batteries de 90 Ah, avec luminaire HYDRA M Istanium® LED
12/24 Vdc et optique routière, température de couleur neutre, 25 W de consommation,
faible courant d'alimentation à un seul niveau de flux lumineux et finition GYDECO.
Localisation 1
Séville (Espagne)
Autonomie moyenne : 4,6 jours
Autonomie maximum : 5,7 jours
Localisation 2*
Lille (France)
Autonomie moyenne : 3,4 jours
Autonomie maximum : 4,2 jours
Impreso: 2013-05-13
Localisation 3*
Berlin (Allemagne)
Autonomie moyenne : 4,2 jours
Autonomie maximum : 5,3 jours
32
Ces valeurs sont calculées en fonction du rayonnement solaire moyen enregistré
au cours de l'année. En raison des conditions climatiques ponctuelles, l'autonomie
peut ne pas atteindre les valeurs indiquées. Il est conseillé de réaliser une étude
préalable pour chaque emplacement afin de connaître le comportement et
l'autonomie de l'ensemble solaire. Fonctionnement de 8 heures par jour.
* Possibilité d'interruption du fonctionnement à certaines périodes nocturnes au cours
de la saison hivernale.
Dans ce cas, il est recommandé d'utiliser des luminaires avec régulation de flux.
SIMON LIGHTING, S.A.
