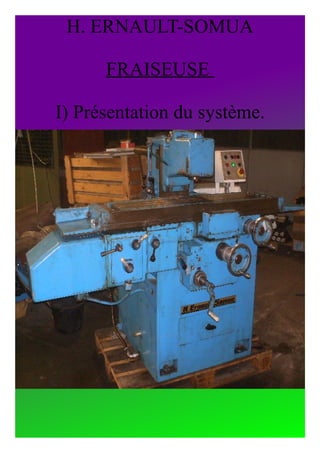

18. H. ERNAULT-SOMUA FRAISEUSE I) Présentation du système.

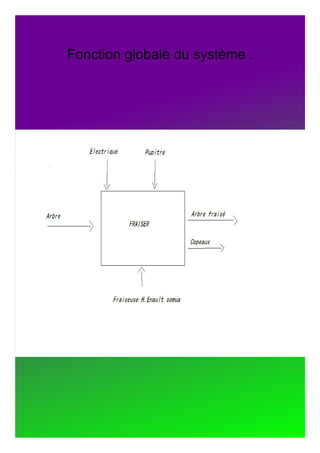

19. Fonction globale du système .

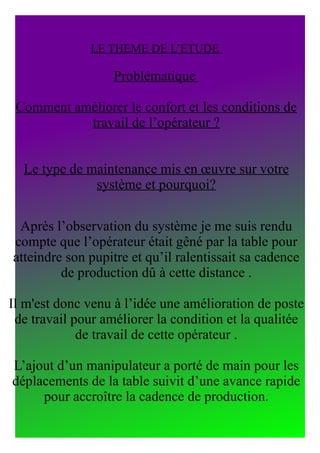

20. LE THEME DE L’ETUDE Problématique Comment améliorer le confort et les conditions de travail de l’opérateur ? Le type de maintenance mis en œuvre sur votre système et pourquoi? Après l’observation du système je me suis rendu compte que l’opérateur était gêné par la table pour atteindre son pupitre et qu’il ralentissait sa cadence de production dû à cette distance . Il m'est donc venu à l’idée une amélioration de poste de travail pour améliorer la condition et la qualitée de travail de cette opérateur . L’ajout d’un manipulateur a porté de main pour les déplacements de la table suivit d’une avance rapide pour accroître la cadence de production.

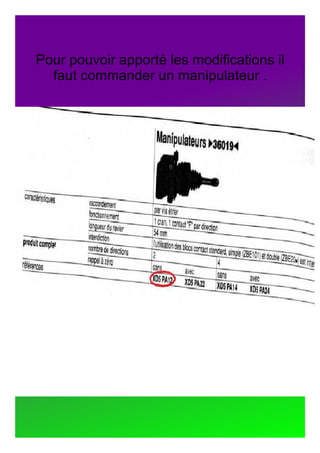

21. Pour pouvoir apporté les modifications il faut commander un manipulateur .

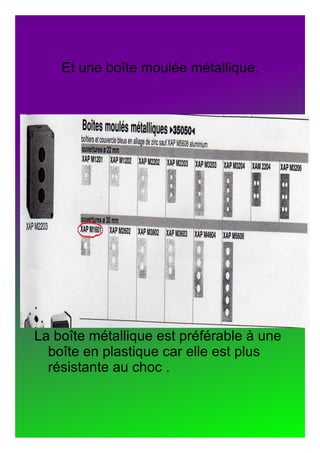

22. Et une boîte moulée métallique. La boîte métallique est préférable à une boîte en plastique car elle est plus résistante au choc .

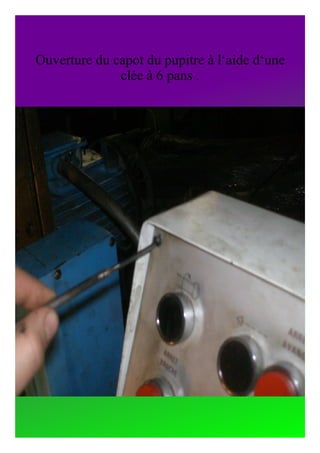

23. Ouverture du capot du pupitre à l‘aide d‘une clée à 6 pans .

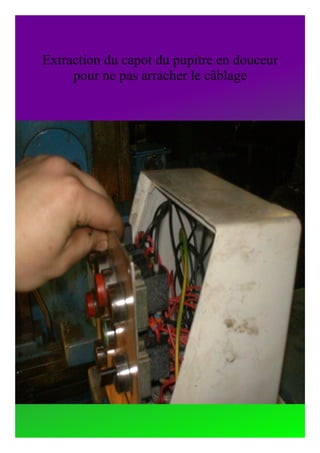

24. Extraction du capot du pupitre en douceur pour ne pas arracher le câblage

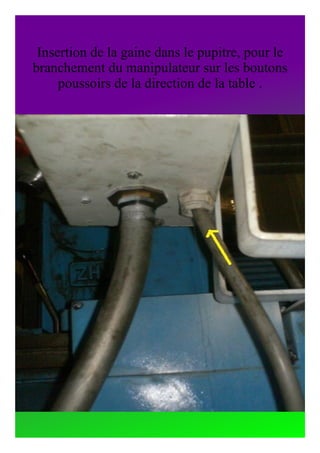

25. Insertion de la gaine dans le pupitre, pour le branchement du manipulateur sur les boutons poussoirs de la direction de la table .

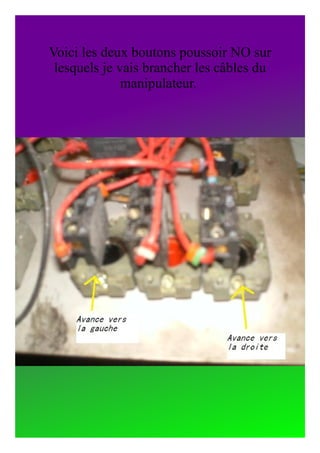

26. Voici les deux boutons poussoir NO sur lesquels je vais brancher les câbles du manipulateur.

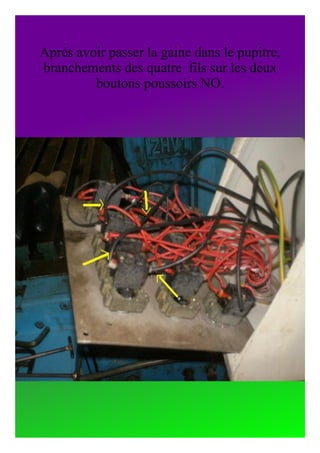

27. Après avoir passer la gaine dans le pupitre, branchements des quatre fils sur les deux boutons poussoirs NO.

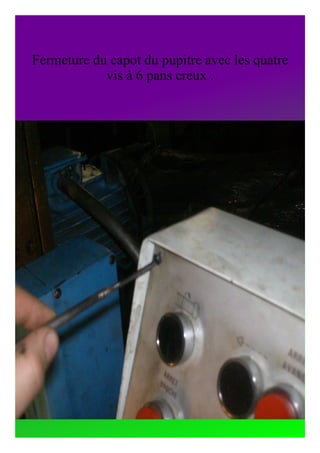

28. Fermeture du capot du pupitre avec les quatre vis à 6 pans creux .

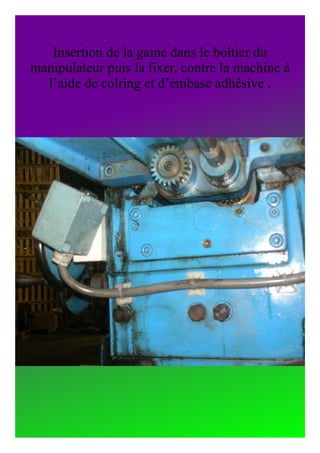

29. Insertion de la gaine dans le boîtier du manipulateur puis la fixer, contre la machine à l’aide de colring et d’embase adhésive .

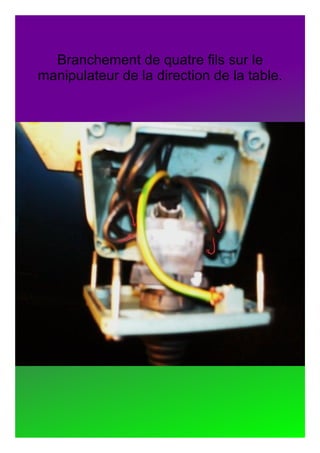

30. Branchement de quatre fils sur le manipulateur de la direction de la table.

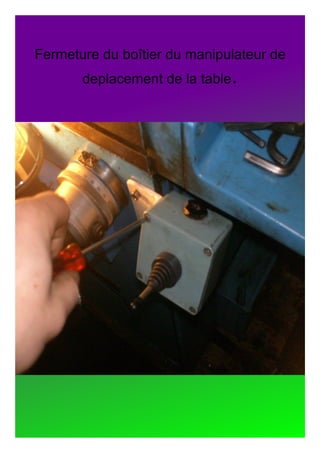

31. Fermeture du boîtier du manipulateur de deplacement de la table .

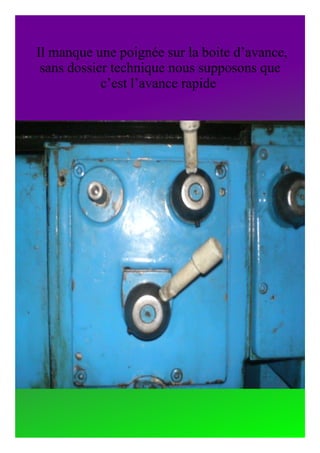

32. Il manque une poignée sur la boite d’avance, sans dossier technique nous supposons que c’est l’avance rapide

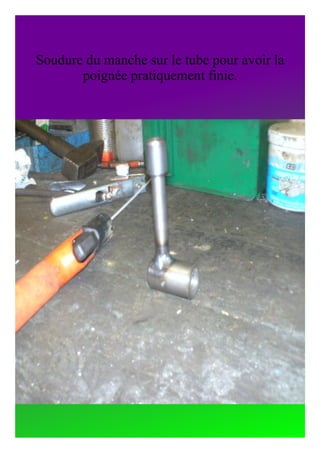

33. Soudure du manche sur le tube pour avoir la poignée pratiquement finie.

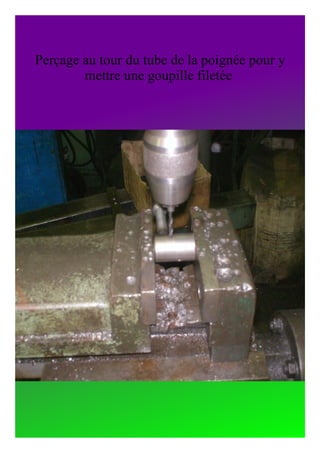

34. Perçage au tour du tube de la poignée pour y mettre une goupille filetée

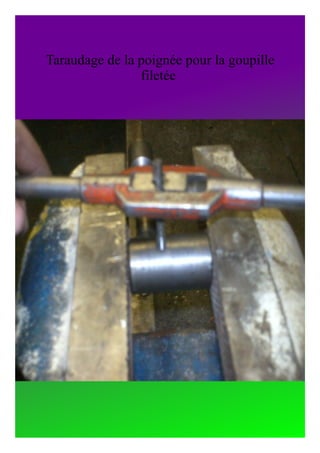

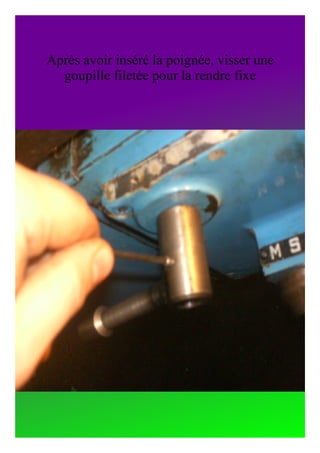

35. Taraudage de la poignée pour la goupille filetée

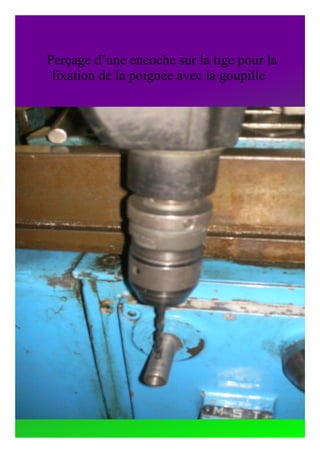

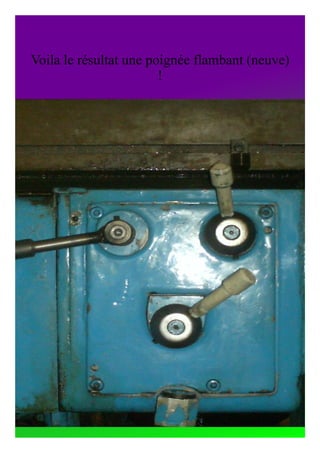

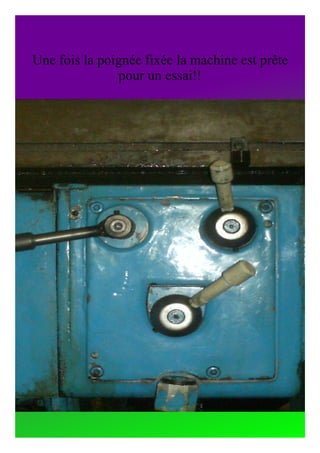

36. Perçage d’une encoche sur la tige pour la fixation de la poignée avec la goupille
