Exemple d'IOT et ML avec Android, Cassandra et Spark

@Miralak Lausanne JUG 23.03.2017
Exemple d’IOT et ML avec Android,
Cassandra et Spark
Amira Lakhal @miralak
1

About me
Software Developer Java &
@Miralak
github.com/MiraLak
Running addict

Duchess France
3
www.duchess-france.org
@DuchessFr

Internet Of Things

Internet of things (IOT)

Big Data Era
Source: micronautomata.com

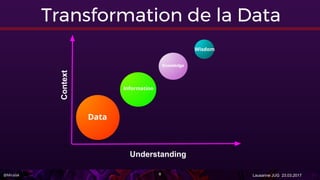

Transformation de la Data
Data
Knowledge
Information
Wisdom
Understanding
Context

IOT Future
Source: EX_MACHINA 2015

La réalité
Source: Aldebaran

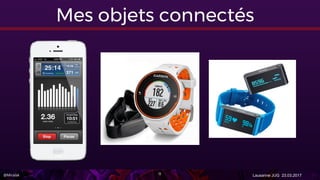

Mes objets connectés

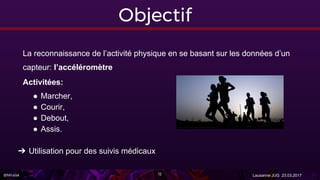

Objectif
La reconnaissance de l’activité physique en se basant sur les données d’un
capteur: l’accéléromètre
Activitées:
● Marcher,
● Courir,
● Debout,
● Assis.
➔ Utilisation pour des suivis médicaux

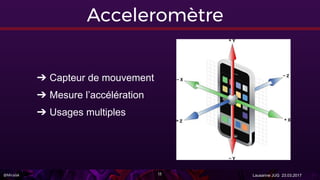

Acceleromètre
➔ Capteur de mouvement
➔ Mesure l’accélération
➔ Usages multiples

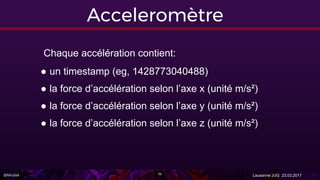

Acceleromètre
Chaque accélération contient:
● un timestamp (eg, 1428773040488)
● la force d’accélération selon l’axe x (unité m/s²)
● la force d’accélération selon l’axe y (unité m/s²)
● la force d’accélération selon l’axe z (unité m/s²)

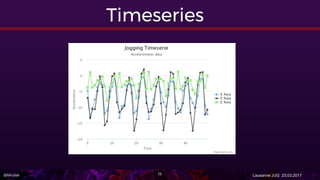

Timeseries

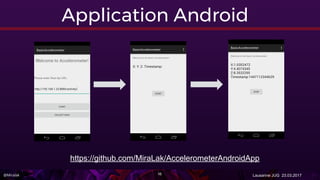

Application Android
https://github.com/MiraLak/AccelerometerAndroidApp

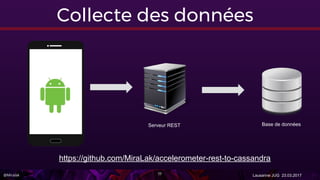

Collecte des données
Serveur REST Base de données
https://github.com/MiraLak/accelerometer-rest-to-cassandra

Stockage des données

Historique
● Créé par Facebook
● Open-source en 2008
● current version 3.10
● Orienté colonne ☞ table distribuée

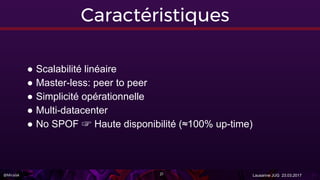

Caractéristiques
● Scalabilité linéaire
● Master-less: peer to peer
● Simplicité opérationnelle
● Multi-datacenter
● No SPOF ☞ Haute disponibilité (≈100% up-time)

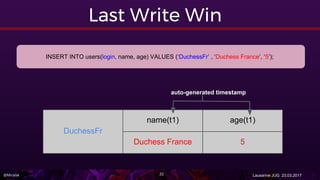

Last Write Win
INSERT INTO users(login, name, age) VALUES (‘DuchessFr’ , ‘Duchess France’, ‘5’);
DuchessFr
name(t1) age(t1)
Duchess France 5
auto-generated timestamp

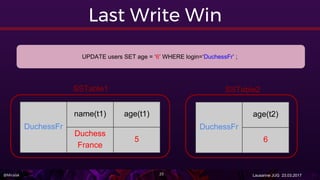

Last Write Win
UPDATE users SET age = ‘6’ WHERE login=‘DuchessFr’ ;
DuchessFr
name(t1) age(t1)
Duchess
France
5
DuchessFr
age(t2)
6
SSTable1 SSTable2

Last Write Win
DELETE age from users WHERE login=‘DuchessFr’ ;
DuchessFr
name(t1) age(t1)
Duchess
France
5
SSTable1
DuchessFr
age(t2)
6
SSTable2
DuchessFr
age(t3)
X
SSTable3

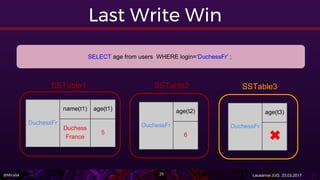

Last Write Win
SELECT age from users WHERE login=‘DuchessFr’ ;
DuchessFr
name(t1) age(t1)
Duchess
France
5
DuchessFr
age(t2)
6
SSTable2
DuchessFr
age(t3)
X
SSTable3SSTable1 SSTable3

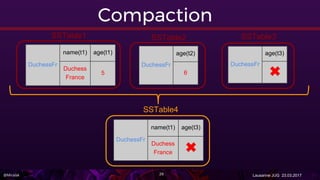

Compaction
DuchessFr
name(t1) age(t1)
Duchess
France
5
DuchessFr
age(t2)
6
SSTable2
DuchessFr
age(t3)
X
SSTable3SSTable1
SSTable4
DuchessFr
name(t1) age(t3)
Duchess
France

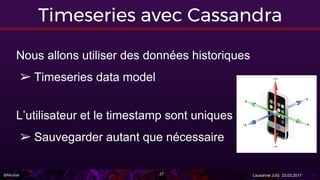

Timeseries avec Cassandra
Nous allons utiliser des données historiques
➢ Timeseries data model
L’utilisateur et le timestamp sont uniques
➢ Sauvegarder autant que nécessaire

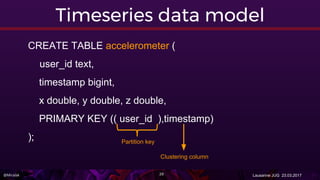

Timeseries data model
CREATE TABLE accelerometer (
user_id text,
timestamp bigint,
x double, y double, z double,
PRIMARY KEY (( user_id ),timestamp)
);
Clustering column
Partition key

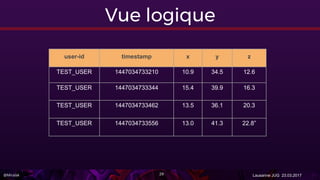

Vue logique
user-id timestamp x y z
TEST_USER 1447034733210 10.9 34.5 12.6
TEST_USER 1447034733344 15.4 39.9 16.3
TEST_USER 1447034733462 13.5 36.1 20.3
TEST_USER 1447034733556 13.0 41.3 22.8”

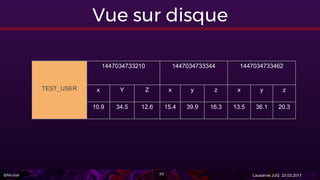

Vue sur disque
TEST_USER
1447034733210 1447034733344 1447034733462
x Y Z x y z x y z
10.9 34.5 12.6 15.4 39.9 16.3 13.5 36.1 20.3

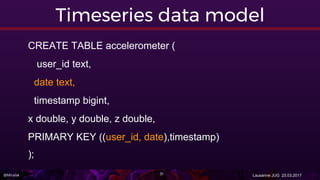

Timeseries data model
CREATE TABLE accelerometer (
user_id text,
date text,
timestamp bigint,
PRIMARY KEY ((user_id, date),timestamp)
);

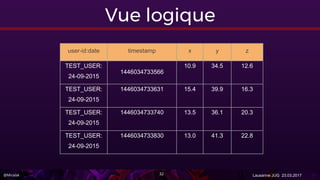

Vue logique
user-id:date timestamp x y z
TEST_USER:
24-09-2015
1446034733566
10.9 34.5 12.6
TEST_USER:
24-09-2015
1446034733631 15.4 39.9 16.3
TEST_USER:
24-09-2015
1446034733740 13.5 36.1 20.3
TEST_USER:
24-09-2015
1446034733830 13.0 41.3 22.8

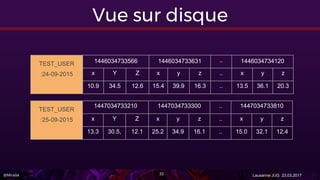

Vue sur disque
TEST_USER
:24-09-2015
1446034733566 1446034733631 .. 1446034734120
x Y Z x y z .. x y z
10.9 34.5 12.6 15.4 39.9 16.3 .. 13.5 36.1 20.3
TEST_USER
:25-09-2015
1447034733210 1447034733300 .. 1447034733810
x Y Z x y z .. x y z
13.3 30.5, 12.1 25.2 34.9 16.1 .. 15.0 32.1 12.4

Requêtage
Range queries ☞ Slice on disk
Select user_id, date, timestamp, x, y, z
From accelerometer
Where user_id =”TEST_USER”
and date = “24-04-2015”
and timestamp > “1447034733462” and timestamp < “1447034733890”

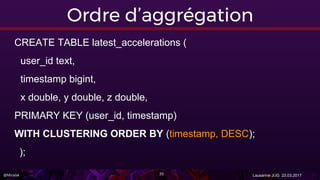

Ordre d’aggrégation
CREATE TABLE latest_accelerations (
user_id text,
timestamp bigint,
PRIMARY KEY (user_id, timestamp)
WITH CLUSTERING ORDER BY (timestamp, DESC);
);

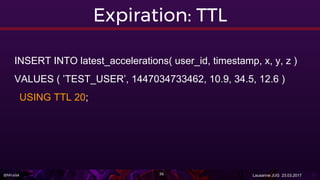

Expiration: TTL
INSERT INTO latest_accelerations( user_id, timestamp, x, y, z )
VALUES ( ’TEST_USER’, 1447034733462, 10.9, 34.5, 12.6 )
USING TTL 20;

Analyse des données

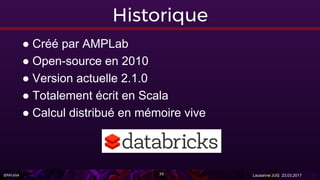

Historique
● Créé par AMPLab
● Open-source en 2010
● Version actuelle 2.1.0
● Totalement écrit en Scala
● Calcul distribué en mémoire vive

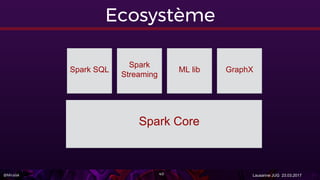

Ecosystème
Spark Core
Spark SQL
Spark
Streaming
ML lib GraphX

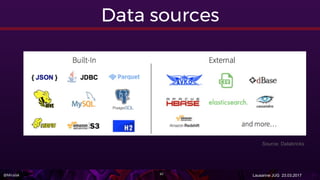

Data sources
Source: Databricks

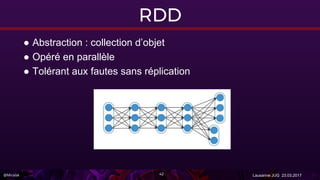

RDD
● Abstraction : collection d’objet
● Opéré en parallèle
● Tolérant aux fautes sans réplication

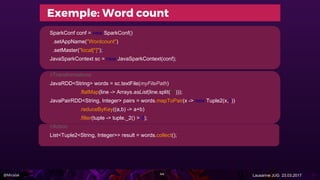

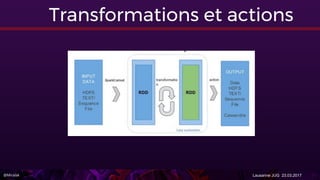

Transformations et actions

SparkConf conf = new SparkConf()
.setAppName("Wordcount")
.setMaster("local[*]");
JavaSparkContext sc = new JavaSparkContext(conf);
//Transformations
JavaRDD<String> words = sc.textFile(myFilePath)
.flatMap(line -> Arrays.asList(line.split(" ")));
JavaPairRDD<String, Integer> pairs = words.mapToPair(x -> new Tuple2(x,1))
.reduceByKey((a,b) -> a+b)
.filter(tuple -> tuple._2() > 3);
//Action
List<Tuple2<String, Integer>> result = words.collect();
44
Exemple: Word count

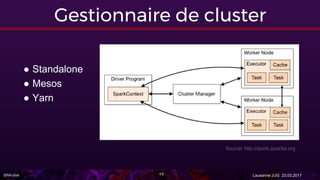

Gestionnaire de cluster
● Standalone
● Mesos
● Yarn
Source: http://spark.apache.org

Caractéristiques de Spark
● Rapide
● Flexible
● Facile à utiliser

Analyse en temps réel

&

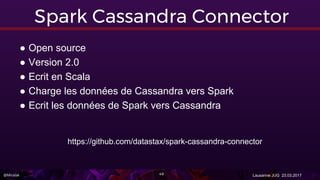

Spark Cassandra Connector
● Open source
● Version 2.0
● Ecrit en Scala
● Charge les données de Cassandra vers Spark
● Ecrit les données de Spark vers Cassandra
https://github.com/datastax/spark-cassandra-connector

Spark Cassandra Connector
Exposes les tables Cassandra comme des Spark RDD + Spark DStreams
c*
Cassandra
driver
Spark
Cassandra
Connector
Spark

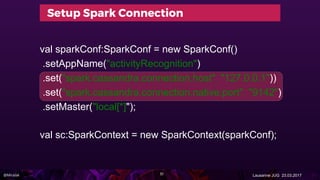

Setup Spark Connection
val sparkConf:SparkConf = new SparkConf()
.setAppName("activityRecognition")
.set("spark.cassandra.connection.host", "127.0.0.1"))
.set("spark.cassandra.connection.native.port", "9142")
.setMaster("local[*]");
val sc:SparkContext = new SparkContext(sparkConf);
51

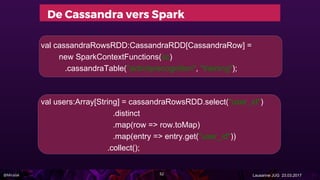

De Cassandra vers Spark
val cassandraRowsRDD:CassandraRDD[CassandraRow] =
new SparkContextFunctions(sc)
.cassandraTable("activityrecognition", "training");
val users:Array[String] = cassandraRowsRDD.select("user_id")
.distinct
.map(row => row.toMap)
.map(entry => entry.get("user_id"))
.collect();
52

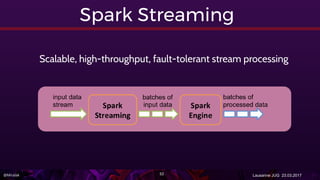

Spark Streaming
Scalable, high-throughput, fault-tolerant stream processing
53

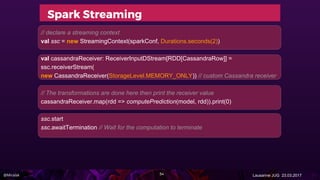

Spark Streaming
// declare a streaming context
val ssc = new StreamingContext(sparkConf, Durations.seconds(2))
val cassandraReceiver: ReceiverInputDStream[RDD[CassandraRow]] =
ssc.receiverStream(
new CassandraReceiver(StorageLevel.MEMORY_ONLY)) // custom Cassandra receiver
// The transformations are done here then print the receiver value
cassandraReceiver.map(rdd => computePrediction(model, rdd)).print(0)
ssc.start
ssc.awaitTermination // Wait for the computation to terminate
54

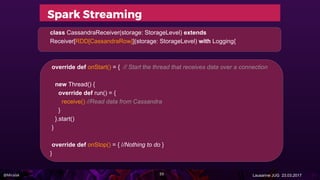

Spark Streaming
class CassandraReceiver(storage: StorageLevel) extends
Receiver[RDD[CassandraRow]](storage: StorageLevel) with Logging{
override def onStart() = { // Start the thread that receives data over a connection
new Thread() {
override def run() = {
receive() //Read data from Cassandra
}
}.start()
}
override def onStop() = { //Nothing to do }
}
55

Et la prédiction?
56

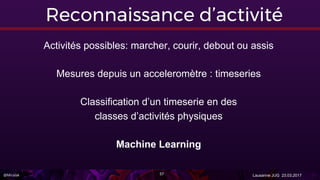

Reconnaissance d’activité
Activités possibles: marcher, courir, debout ou assis
Mesures depuis un acceleromètre : timeseries
Classification d’un timeserie en des
classes d’activités physiques
Machine Learning
57

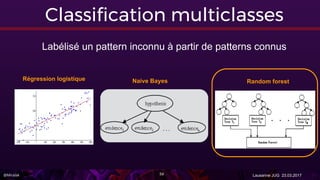

Classification multiclasses
Labélisé un pattern inconnu à partir de patterns connus
Régression logistique Naive Bayes Random forest
58

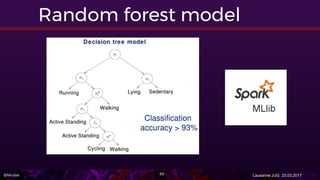

Random forest model
59

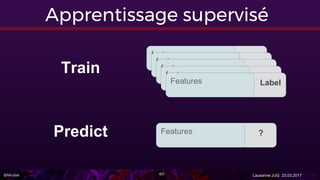

Apprentissage supervisé
features label
features label
features label
features label
Features Label
Features ?
Train
Predict
60

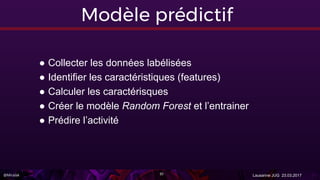

Modèle prédictif
● Collecter les données labélisées
● Identifier les caractéristiques (features)
● Calculer les caractérisques
● Créer le modèle Random Forest et l’entrainer
● Prédire l’activité
61

Echantillon
62

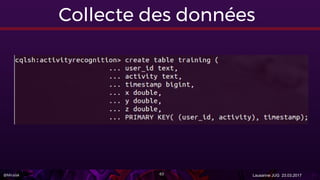

Collecte des données
63

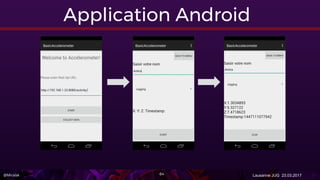

Application Android
64

Données d’entraînement
65

Données d’entraînement
13679 training acceleration => Seulement 1.6 Mo
66

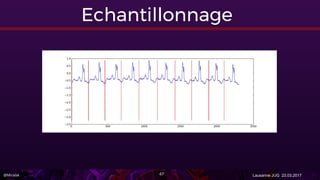

Echantillonnage
67

Identification des caractéristiques
Calculer la différence X < Y ou X > Y
68

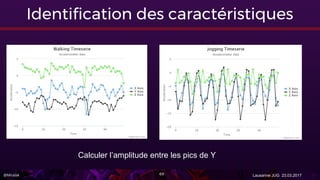

Identification des caractéristiques
Calculer l’amplitude entre les pics de Y
69

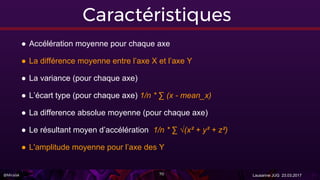

Caractéristiques
● Accélération moyenne pour chaque axe
● La différence moyenne entre l’axe X et l’axe Y
● La variance (pour chaque axe)
● L’écart type (pour chaque axe) 1/n * ∑ (x - mean_x)
● La difference absolue moyenne (pour chaque axe)
● Le résultant moyen d’accélération 1/n * ∑ √(x² + y² + z²)
● L'amplitude moyenne pour l’axe des Y
70

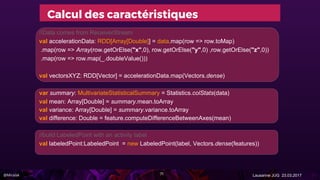

Calcul des caractéristiques
//Data comes from ReceiverStream
val accelerationData: RDD[Array[Double]] = data.map(row => row.toMap)
.map(row => Array(row.getOrElse("x",0), row.getOrElse("y",0) ,row.getOrElse("z",0))
.map(row => row.map(_.doubleValue()))
val vectorsXYZ: RDD[Vector] = accelerationData.map(Vectors.dense)
var summary: MultivariateStatisticalSummary = Statistics.colStats(data)
val mean: Array[Double] = summary.mean.toArray
val variance: Array[Double] = summary.variance.toArray
val difference: Double = feature.computeDifferenceBetweenAxes(mean)
//build LabeledPoint with an activity label
val labeledPoint:LabeledPoint = new LabeledPoint(label, Vectors.dense(features))
71

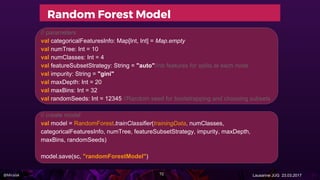

Random Forest Model
// parameters
val categoricalFeaturesInfo: Map[Int, Int] = Map.empty
val numTree: Int = 10
val numClasses: Int = 4
val featureSubsetStrategy: String = "auto"//nb features for splits at each node
val impurity: String = "gini"
val maxDepth: Int = 20
val maxBins: Int = 32
val randomSeeds: Int = 12345 //Random seed for bootstrapping and choosing subsets
// create model
val model = RandomForest.trainClassifier(trainingData, numClasses,
categoricalFeaturesInfo, numTree, featureSubsetStrategy, impurity, maxDepth,
maxBins, randomSeeds)
model.save(sc, "randomForestModel")
72

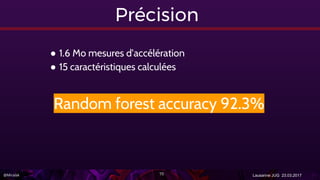

Précision
● 1.6 Mo mesures d’accélération
● 15 caractéristiques calculées
Random forest accuracy 92.3%
73

Live Demo
74

Conclusion
● Collecter les données depuis un objet et l’analyser
● Les capteurs combinés?
● Une infinité de possibilité avec l’IOT

Merci
