Chapitre 1 :
Modèles pour l’atome
Pierre-Alexis GAUCHARD
Agrégé de chimie, Docteur ès sciences
UE1 : Chimie – Chimie physique
Année universitaire 2010/2011
Université Joseph Fourier de Grenoble - Tous droits réservés.
Organisation générale
Cours DVD
A la fin de chaque chapitre :
Une diapositive CQFR
Deux ou trois diapositives (non commentées) proposant
des exercices du niveau de ce qui sera demandé au
concours ainsi que leurs réponses (réponses non détaillées,
profitez des SQR pour demander des explications sur celles
qui vous posent problème).
Séance de TD (2h) en plus des SQR et du tutorat.
I. Historique
II. Quantification de l'énergie
III. Modèle quantique de l'atome
IV. Application du modèle quantique à
l'atome d'hydrogène
Chapitre 1.
Modèles pour l'atome
I.1) Introduction
I.2) Structure atomique de la matière
I. Historique
Atome de cobalt
(146 pm = 1,46 Å) sur
surface de cuivre
(AFM)
Atome de silicium (AFM)
La structure de l’atome est impossible à observer directement
d’où la nécessité d’un modèle.
I.1) introduction
Le modèle évolue avec les avancées expérimentales.
1e idée grecque
Modèle de
Dalton Modèle de
Thompson
Modèle de
Rutherford
Modèle de
Bohr
Modèle de
Schrödinger
1803
1901
1911
1913
1925
Découverte
de l’électron Mise en évidence
du noyau Théorie quantique
I.1) Introduction
Un atome est constitué :
d’un noyau chargé positivement composé
de protons et de neutrons
et d’électrons qui évoluent autour du noyau.
i) L’atome
Z = numéro atomique = nombre de protons
A = nombre de masse = nombre de nucléons (protons + neutrons)
I.2) Structure atomique de la matière
= 5,5.10-4 u
= 1,0073 u
= 1,0087 u
ii) Propriétés des particules élémentaires
Une unité de masse atomique (1 u) correspond au douzième de la masse d’un
atome de 12C. 12
27m( C)
1u ~1,66.10 kg
12


Rqe : le nombre d’Avogadro NA est le nombre d’entités contenues dans une mole.
23 1
~ 6,02.10 mol
AN Numériquement, NA.u = 1 g.mol-1
1,672.10-27 kg
1,675.10-27 kg
9,11.10-31 kg
Proton
Neutron
Électron
MasseCharge
e = + 1,6.10-19 C
0
- e = - 1,6.10-19 C
=1,66.10-24 g
I.2) Structure atomique de la matière
L’élément chimique X est caractérisé par son nombre de
protons soit par numéro atomique Z
iii) L’élément chimique
Exemples :
Z 1 6 7 8
Élément
chimique
Hydrogène
H
Carbone
C
Azote
N
Oxygène
O
Un élément chimique X noté est un atome constitué
d’un noyau composé de A nucléons
(Z protons et N neutrons avec A = Z + N)
et de Z électrons si l’élément est non chargé
XA
Z
I.2) Structure atomique de la matière
I.2) Structure atomique de la matière
Des isotopes d’un même élément sont des espèces qui ont
le même nombre de protons (même Z)
un nombre de neutrons différent (donc A différent)
Exemples : Carbone
C12
6
C13
6
C14
6
deutérium
Hydrogène
H1
1
D2
1
T3
1
tritium
iv) Isotopes
II.1) Interaction matière-rayonnement
II.2) Spectre de l’atome d’hydrogène
II. Quantification de l’énergie
II.3) Diagramme énergétique de l’atome
d’hydrogène
II.4) Modèle de Bohr
Planck  échanges d’énergie entre la matière et le rayonnement
monochromatique de fréquence  ne peuvent se faire que par des
quantités définies d’énergie appelées quanta.


c
hhE 
Énergie
Constante de Planck
Célérité
Longueur
d’onde
Einstein  rayonnement monochromatique de fréquence  est un flux
de particules appelées photons.
Le produit h. est un quantum d’énergie
II.1) Interaction matière-rayonnement

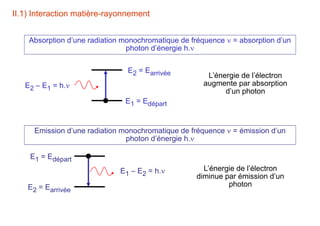

II.1) Interaction matière-rayonnement
Emission d’une radiation monochromatique de fréquence  = émission d’un
photon d’énergie h.
E1 = Edépart
E2 = Earrivée
E1 – E2 = h. L’énergie de l’électron
diminue par émission d’un
photon
Absorption d’une radiation monochromatique de fréquence  = absorption d’un
photon d’énergie h.
E2 = Earrivée
E1 = Edépart
L’énergie de l’électron
augmente par absorption
d’un photon
E2 – E1 = h.

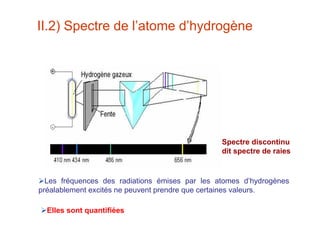

II.2) Spectre de l’atome d’hydrogène
Spectre discontinu
dit spectre de raies
Les fréquences des radiations émises par les atomes d’hydrogènes
préalablement excités ne peuvent prendre que certaines valeurs.
Elles sont quantifiées
énergie
0
état fondamental
états excités
Énergie d’ionisation
X

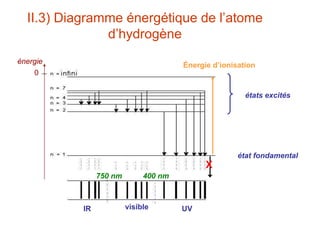

II.3) Diagramme énergétique de l’atome
d’hydrogène
visible
750 nm 400 nm
IR UV
L’électron décrit des orbites circulaires
de rayons bien définis autour du noyau
avec une énergie bien définie.
(à une orbite correspond une énergie).
Rayons de l’atome d’hydrogène : Rn = a0 x n2 = 53 x n2 (en pm)
Niveaux d’énergie de l’atome d’hydrogène : En = - 13,6 / n2 (en eV)
Rappel : 1 eV est l’énergie acquise par 1 électron soumis à 1 volt
1 eV = 1,6.10-19 J
Nombre quantique principal « n » : n est un entier non nul

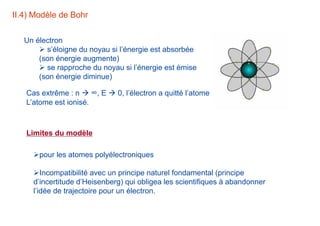

II.4) Modèle de Bohr
Limites du modèle
pour les atomes polyélectroniques
Incompatibilité avec un principe naturel fondamental (principe
d’incertitude d’Heisenberg) qui obligea les scientifiques à abandonner
l’idée de trajectoire pour un électron.
Un électron
 s’éloigne du noyau si l’énergie est absorbée
(son énergie augmente)
 se rapproche du noyau si l’énergie est émise
(son énergie diminue)
Cas extrême : n  ∞, E  0, l’électron a quitté l’atome
L’atome est ionisé.
II.4) Modèle de Bohr
III.1) dualité onde-corpuscule
III.2) les fondements de la théorie
quantique
III. Modèle quantique de l’atome
Rayonnement lumineux
Onde : fréquence ; diffraction d’un faisceau lumineux
Flux de corpuscules : photon
Électron :
Corpuscule : masse ; impact électronique
Caractère ondulatoire : diffraction d’un faisceau électronique par un cristal
de Broglie : dualité onde-corpuscule adaptable à l’électron
dualité onde-corpuscule
III.1) Dualité onde/corpuscule
L’électron en mouvement possède un
double caractère corpusculaire et ondulatoire
Cependant, en l’absence d’une théorie unitaire, on le considère tantôt
comme une onde, tantôt comme un corpuscule suivant le phénomène étudié.
 L’électron n’est ni une onde,
ni un corpuscule.
C’est une particule quantique.
Analogie
III.1) Dualité onde-corpuscule
Pour une particule de masse très faible, il n’est pas possible de déterminer,
simultanément et avec précision, sa position et sa vitesse.
 Conséquence pour l’électron :
 Trajectoire impossible à déterminer par la mécanique classique
 Caractère corpusculaire non utilisable
 Utilisation du caractère ondulatoire
 Ce manque de précision n’est pas lié à l’incertitude de mesure
mais à la perturbation liée à la mesure elle-même.
i) Principe d’incertitude d’Heisenberg
III.2) Les fondements de la théorie
quantique
Dans l’approche ondulatoire, le comportement d’un électron
situé au point M(x,y,z) au temps t
est décrit par la fonction d’onde (x,y,z,t)
Notre étude va se limiter aux états stationnaires (à t constant) : (x,y,z)
ii) Fonction d’onde associée à l’électron en mouvement
La fonction d’onde (x,y,z) contient toutes les informations relatives
à l’électron,
mais n’a aucun sens physique cependant…
III.2) Les fondements de la théorie quantique
La probabilité de présence de l’électron dans le volume 
est donnée par la relation :
2
P

  d
Chaque point représente une position possible pour l’électron
de l’atome d’hydrogène dans son état fondamental
2
espace
1  d
Condition de normalisation (ou normation): La probabilité de trouver l’électron
dans tout l’espace est égale à 1 (100 %).
iii) Probabilité de présence
volume d  
III.2) Les fondements de la théorie quantique
Résoudre l’équation de Schrödinger = déterminer, pour chaque électron,
les couples de variable i ( i ; Ei ) qui satisfont
à l’équation de Schrödinger (et à la condition de normalisation).
i est appelée fonction propre ou orbitale atomique (OA).
Ei est appelée énergie propre.
iv) Equation de Schrödinger
Cette équation couplée à la condition de normalisation n’a de solutions
que pour certaines valeurs de l’énergie (énergie quantifiée)
Pour une valeur d’énergie propre, il est possible d’avoir plusieurs
fonctions propres qui vérifient l’équation de Schrödinger  on parle
de fonctions propres (ou d’OA) dégénérées
La fonction d’onde (x,y,z) obéit à l’équation de Schrödinger :
   EHˆ Ĥ : opérateur hamiltonien
E : énergie totale de l’électron
III.2) Les fondements de la théorie quantique
IV.1) Solutions de l’équation de
Schrödinger
IV.2) Représentation des orbitales
atomiques (OA)
IV. Application du modèle quantique à
l’atome d’hydrogène
Énergies propres : En = - 13,6 / n2 (en eV)
Même résultat que celui obtenu par le modèle de Bohr.
énergie quantifiée.
dans le cas de l’atome d’hydrogène, elle ne dépend que du nombre quantique
principal « n » (n > 0)
i) Énergies propres
IV.1) Solutions de l’équation de Schrödinger
i dépend de 3 nombres quantiques :
« n » : nombre quantique principal n  N* n > 0
« l » : nombre quantique secondaire l  N 0  l  (n – 1)
« m » : nombre quantique magnétique m  Z  l  m  + l
n avec une lettre associée à l
Valeur de l : 0 1 2 3
Lettre associée : s p d f
ii) fonctions propres ou orbitales atomiques (OA)
iii) Nomenclature des OA
IV.1) Solutions de l’équation de Schrödinger
Fonction d’onde notée : n,l,m
Quelques couples
0 0
0 2s
n > 0 - l  m  + l En n,l,m OA
1
2
0
1
1,0,0
2,0,0
2,1,- 1
2,1,0
2,1,1
- 1
0
+ 1
1s
2p
2p
2p
E1
E2
E2
E2
E2
IV.1) Solutions de l’équation de Schrödinger
0  l  (n – 1)
En
E1
1s
E2
2s 2p
OA dégénérées
iv) Diagramme énergétique
E3
3s 3p 3d
E4
4s 4p 4f4d
IV.1) Solutions de l’équation de Schrödinger
i) OA type ns
Courbe d’isodensité :
2 constant
La fonction d’onde est positive
Représentation de 1s
ou ou +
IV.2) Représentation des orbitales
atomiques (OA)
Rayon des orbitales ns
Le rayon de l’OA est
la distance électron - noyau
la plus PROBABLE.Densité de
probabilité radiale
Orbitale 1s
r1s
Le rayon augmente quand n augmente.
r (Å)
r2s r3s
IV.2) Représentation des orbitales atomiques (OA)
Courbe d’isodensité :
2 constant
Plan
nodal
ii) OA type np
npz
Représentation de 2p
La fonction d’onde est de signe
opposée des deux côtés du plan
nodal
La taille des orbitales
augmente quand n augmente.
IV.2) Représentation des orbitales atomiques (OA)
IV.2) Représentation des orbitales atomiques (OA)
z
xy
z
xy
z
xy
2px 2py 2pz
CQFR
Historique
Structure atomique de la matière
I)
Comprendre le II. On introduit différents concepts dont on sert ensuite,
mais aucune connaissance directe exigible.
II)
Ne rien apprendre. Concepts introduits pour expliciter l’origine des
nombres quantiques et des orbitales atomiques.III)
Quantification des nombres quantiques, nomenclature des OA.
IV) Avoir en tête la représentation des OA s et p.
Avoir en tête qu’un électron est défini par son énergie et une OA,
fonction mathématique qui a à voir avec la probabilité de trouver
l’électron dans un endroit donné.
Exercices
Question 1. Combien y-a-t-il de protons, de nucléons, de neutrons et d’électrons
dans un atome de fer (Z=26) de nombre de masse A=56?
Question 2. Parmi les affirmations suivantes, déterminer celle(s) qui est (sont)
exacte(s) :
A- Des isotopes ont le même nombre de protons, et un nombre différent de
neutrons
B- Des isotopes n’ont pas le même nombre de masse
C- Un élément chimique est caractérisé par son nombre de masse
D- Un élément chimique est caractérisé par son numéro atomique
Question 3. Parmi les triplets de nombres quantiques (n, l, m) suivants, déterminer
celui (ceux) qui est (sont) possible(s) :
A- (2, 1, -2) B- (3, 2, -1) C- (3, 0, 0) D- (2, 2, -1) E- (0, 0, 0)
Question 4. Parmi les affirmations suivantes déterminer celle(s) qui est (sont)
exacte(s) :
A- A une valeur de l égale à 1 correspondent des orbitales atomiques de type d.
B- Pour une OA 3d, un nombre quantique magnétique m égal à 3 est possible.
C- Le nombre quantique principal d’une OA de type f peut être 3.
Exercices
Question 1. 26 protons, 56 nucléons, 30 neutrons et 26 électrons.
Question 2. A, B, D.
Question 3. B et C.
Question 4. Aucune des propositions n’est juste.
Mentions légales
L'ensemble de ce document relève des législations française et internationale sur le droit d'auteur
et la propriété intellectuelle. Tous les droits de reproduction de tout ou partie sont réservés pour les
textes ainsi que pour l'ensemble des documents iconographiques, photographiques, vidéos et
sonores.
Ce document est interdit à la vente ou à la location. Sa diffusion, duplication, mise à disposition du
public (sous quelque forme ou support que ce soit), mise en réseau, partielles ou totales, sont
strictement réservées à l’université Joseph Fourier de Grenoble.
L’utilisation de ce document est strictement réservée à l’usage privé des étudiants inscrits en 1ère
année de Médecine ou de Pharmacie de l’Université Joseph Fourier de Grenoble, et non destinée
à une utilisation collective, gratuite ou payante.
Ce document a été réalisé par la Cellule TICE de la Faculté de Médecine et de Pharmacie de Grenoble
(Université Joseph Fourier – Grenoble 1)

Contenu connexe

Tendances

Cours master phys sc chap 1 2015
Cours master phys sc chap 1 2015Cours master phys sc chap 1 2015
Cours master phys sc chap 1 2015
omar bllaouhamou

Rotaxanes
RotaxanesRotaxanes
Rotaxanes
Shreya Ray

4571 chap10-mm-bonding
4571 chap10-mm-bonding4571 chap10-mm-bonding
4571 chap10-mm-bonding
Juan_Vazquez

1. aromaticity
1. aromaticity1. aromaticity
cours cristallographie
cours cristallographiecours cristallographie
cours cristallographie
Mouna Souissi

Rigid rotators
Rigid rotatorsRigid rotators
Rigid rotators
FatimaSyed32

Zeigler natta polymerisation
Zeigler natta polymerisationZeigler natta polymerisation
Zeigler natta polymerisation
Sai Sri Ram Chaganti

la RMN 2D du proton
la RMN 2D du protonla RMN 2D du proton
la RMN 2D du proton
Anne Baudouin

How to read a character table
How to read a character tableHow to read a character table
How to read a character table
sourabh muktibodh

BTS diététique Acides amines
BTS diététique Acides aminesBTS diététique Acides amines
BTS diététique Acides amines
FranckRencurel

Coordination chemistry-2
Coordination chemistry-2Coordination chemistry-2
Coordination chemistry-2
Dr. Krishna Swamy. G

Ir
IrIr
Ir
N K

Chap5. Equilibres de phases
Chap5. Equilibres de phasesChap5. Equilibres de phases
Chap5. Equilibres de phases
Omar Benchiheub

Protection and deprotection of Functional group in synthethis of new compounds.
Protection and deprotection of Functional group in synthethis of new compounds.Protection and deprotection of Functional group in synthethis of new compounds.
Protection and deprotection of Functional group in synthethis of new compounds.
Pragati Shah

Addition to c=c multi bonds
Addition to c=c multi bondsAddition to c=c multi bonds
Addition to c=c multi bonds
Alex Ramani Vincent

Catalysis
CatalysisCatalysis
Catalysis
VIKAS MATHAD

Demjanov rearrangement
Demjanov rearrangementDemjanov rearrangement
Demjanov rearrangement
wadhava gurumeet

Olefin
OlefinOlefin
Esr spectroscopy
Esr spectroscopyEsr spectroscopy
Esr spectroscopy
Harish Chopra

Atomistique
AtomistiqueAtomistique
Atomistique
Badr Kourchia


Tendances (20)

Cours master phys sc chap 1 2015
Cours master phys sc chap 1 2015Cours master phys sc chap 1 2015
Cours master phys sc chap 1 2015

Rotaxanes
RotaxanesRotaxanes
Rotaxanes

4571 chap10-mm-bonding
4571 chap10-mm-bonding4571 chap10-mm-bonding
4571 chap10-mm-bonding

1. aromaticity
1. aromaticity1. aromaticity
1. aromaticity

cours cristallographie
cours cristallographiecours cristallographie
cours cristallographie

Rigid rotators
Rigid rotatorsRigid rotators
Rigid rotators

Zeigler natta polymerisation
Zeigler natta polymerisationZeigler natta polymerisation
Zeigler natta polymerisation

la RMN 2D du proton
la RMN 2D du protonla RMN 2D du proton
la RMN 2D du proton

How to read a character table
How to read a character tableHow to read a character table
How to read a character table

BTS diététique Acides amines
BTS diététique Acides aminesBTS diététique Acides amines
BTS diététique Acides amines

Coordination chemistry-2
Coordination chemistry-2Coordination chemistry-2
Coordination chemistry-2

Ir
IrIr
Ir

Chap5. Equilibres de phases
Chap5. Equilibres de phasesChap5. Equilibres de phases
Chap5. Equilibres de phases

Protection and deprotection of Functional group in synthethis of new compounds.
Protection and deprotection of Functional group in synthethis of new compounds.Protection and deprotection of Functional group in synthethis of new compounds.
Protection and deprotection of Functional group in synthethis of new compounds.

Addition to c=c multi bonds
Addition to c=c multi bondsAddition to c=c multi bonds
Addition to c=c multi bonds

Catalysis
CatalysisCatalysis
Catalysis

Demjanov rearrangement
Demjanov rearrangementDemjanov rearrangement
Demjanov rearrangement

Olefin
OlefinOlefin
Olefin

Esr spectroscopy
Esr spectroscopyEsr spectroscopy
Esr spectroscopy

Atomistique
AtomistiqueAtomistique
Atomistique


En vedette

Gallais carre d'agneau
Gallais carre d'agneauGallais carre d'agneau
Gallais carre d'agneau
RenaissBayeux

Etat des lieux des contaminants réglementés et des techniques analytiques act...
Etat des lieux des contaminants réglementés et des techniques analytiques act...Etat des lieux des contaminants réglementés et des techniques analytiques act...
Etat des lieux des contaminants réglementés et des techniques analytiques act...
Pôle Qualiméditerranée

La qualité alimentaire au sein de la grande
La qualité alimentaire au sein de la grandeLa qualité alimentaire au sein de la grande
La qualité alimentaire au sein de la grande
Aureliedu13

Présentation cebevirha (Commission Economique du Bétail, de la Viande et des ...
Présentation cebevirha (Commission Economique du Bétail, de la Viande et des ...Présentation cebevirha (Commission Economique du Bétail, de la Viande et des ...
Présentation cebevirha (Commission Economique du Bétail, de la Viande et des ...
propac

Corep atelier propacExposé de la Commission Régionale des Pêches du Golfe de ...
Corep atelier propacExposé de la Commission Régionale des Pêches du Golfe de ...Corep atelier propacExposé de la Commission Régionale des Pêches du Golfe de ...
Corep atelier propacExposé de la Commission Régionale des Pêches du Golfe de ...
propac

Microorganismes
MicroorganismesMicroorganismes
Microorganismes
Francisco de la Flor

Diapo somafaco 2003.
Diapo somafaco 2003.Diapo somafaco 2003.
Diapo somafaco 2003.
Diabian Mery

Livre des cours+tp microbiologie
Livre des cours+tp microbiologieLivre des cours+tp microbiologie
Livre des cours+tp microbiologie
arezki sadoudi

Google Scholar : un moteur de recherche pour l'information scientifique
Google Scholar : un moteur de recherche pour l'information scientifiqueGoogle Scholar : un moteur de recherche pour l'information scientifique
Google Scholar : un moteur de recherche pour l'information scientifique
Julien Sicot

Procédure de contrôle qualité
Procédure de contrôle qualité Procédure de contrôle qualité
Procédure de contrôle qualité
Marwoua Ben Salem

controle microbiologique des médicaments
controle microbiologique des médicamentscontrole microbiologique des médicaments
controle microbiologique des médicaments
Kamilia Donghae

Contrôle de la Qualité de Service des Réseaux de Téléphonie Mobile
Contrôle de la Qualité de Service des Réseaux de Téléphonie MobileContrôle de la Qualité de Service des Réseaux de Téléphonie Mobile
Contrôle de la Qualité de Service des Réseaux de Téléphonie Mobile
Communication_HT

Alerte 12_juin2012
Alerte 12_juin2012Alerte 12_juin2012
Alerte 12_juin2012
Steph Cliche

Presentation mémoires 2012
Presentation mémoires 2012Presentation mémoires 2012
Presentation mémoires 2012
Frédéric Silvestre

METROLOGIE ET CONTROLE QUALITE
METROLOGIE ET CONTROLE QUALITEMETROLOGIE ET CONTROLE QUALITE
METROLOGIE ET CONTROLE QUALITE
Mounir Frija

Actions sepra (antennes relais)
Actions sepra (antennes relais)Actions sepra (antennes relais)
Actions sepra (antennes relais)
ecocomenius

Coursproba4
Coursproba4Coursproba4
Coursproba4
mchmarkh

Le controle de qualite au laboratoire
Le controle de qualite au laboratoireLe controle de qualite au laboratoire
Le controle de qualite au laboratoire
S/Abdessemed

Préparation des échantilons pour l'analyse microbiologique
Préparation des échantilons pour l'analyse microbiologiquePréparation des échantilons pour l'analyse microbiologique
Préparation des échantilons pour l'analyse microbiologique
Ali Ali


En vedette (20)

Gallais carre d'agneau
Gallais carre d'agneauGallais carre d'agneau
Gallais carre d'agneau

Etat des lieux des contaminants réglementés et des techniques analytiques act...
Etat des lieux des contaminants réglementés et des techniques analytiques act...Etat des lieux des contaminants réglementés et des techniques analytiques act...
Etat des lieux des contaminants réglementés et des techniques analytiques act...

La qualité alimentaire au sein de la grande
La qualité alimentaire au sein de la grandeLa qualité alimentaire au sein de la grande
La qualité alimentaire au sein de la grande

Présentation cebevirha (Commission Economique du Bétail, de la Viande et des ...
Présentation cebevirha (Commission Economique du Bétail, de la Viande et des ...Présentation cebevirha (Commission Economique du Bétail, de la Viande et des ...
Présentation cebevirha (Commission Economique du Bétail, de la Viande et des ...

Corep atelier propacExposé de la Commission Régionale des Pêches du Golfe de ...
Corep atelier propacExposé de la Commission Régionale des Pêches du Golfe de ...Corep atelier propacExposé de la Commission Régionale des Pêches du Golfe de ...
Corep atelier propacExposé de la Commission Régionale des Pêches du Golfe de ...

Microorganismes
MicroorganismesMicroorganismes
Microorganismes

Diapo somafaco 2003.
Diapo somafaco 2003.Diapo somafaco 2003.
Diapo somafaco 2003.

Livre des cours+tp microbiologie
Livre des cours+tp microbiologieLivre des cours+tp microbiologie
Livre des cours+tp microbiologie

Google Scholar : un moteur de recherche pour l'information scientifique
Google Scholar : un moteur de recherche pour l'information scientifiqueGoogle Scholar : un moteur de recherche pour l'information scientifique
Google Scholar : un moteur de recherche pour l'information scientifique

Procédure de contrôle qualité
Procédure de contrôle qualité Procédure de contrôle qualité
Procédure de contrôle qualité

controle microbiologique des médicaments
controle microbiologique des médicamentscontrole microbiologique des médicaments
controle microbiologique des médicaments

Contrôle de la Qualité de Service des Réseaux de Téléphonie Mobile
Contrôle de la Qualité de Service des Réseaux de Téléphonie MobileContrôle de la Qualité de Service des Réseaux de Téléphonie Mobile
Contrôle de la Qualité de Service des Réseaux de Téléphonie Mobile

Alerte 12_juin2012
Alerte 12_juin2012Alerte 12_juin2012
Alerte 12_juin2012

Microorganismes Objectionnables
Microorganismes ObjectionnablesMicroorganismes Objectionnables
Microorganismes Objectionnables

Presentation mémoires 2012
Presentation mémoires 2012Presentation mémoires 2012
Presentation mémoires 2012

METROLOGIE ET CONTROLE QUALITE
METROLOGIE ET CONTROLE QUALITEMETROLOGIE ET CONTROLE QUALITE
METROLOGIE ET CONTROLE QUALITE

Actions sepra (antennes relais)
Actions sepra (antennes relais)Actions sepra (antennes relais)
Actions sepra (antennes relais)

Coursproba4
Coursproba4Coursproba4
Coursproba4

Le controle de qualite au laboratoire
Le controle de qualite au laboratoireLe controle de qualite au laboratoire
Le controle de qualite au laboratoire

Préparation des échantilons pour l'analyse microbiologique
Préparation des échantilons pour l'analyse microbiologiquePréparation des échantilons pour l'analyse microbiologique
Préparation des échantilons pour l'analyse microbiologique


Similaire à Gauchard pierre alexis_p01

Tous les chapitres.pdf
Tous les chapitres.pdfTous les chapitres.pdf
Tous les chapitres.pdf
MOHAMEDSEGNIDI

Cours spectroscopie gamma et RPE lst (1).pdf
Cours spectroscopie gamma et RPE lst (1).pdfCours spectroscopie gamma et RPE lst (1).pdf
Cours spectroscopie gamma et RPE lst (1).pdf
NabilBenhamid

COURS PHISIQUE DE COMPOS.pdf
COURS PHISIQUE DE COMPOS.pdfCOURS PHISIQUE DE COMPOS.pdf
COURS PHISIQUE DE COMPOS.pdf
oussamaelkaissi

Ue1 chimie cours 1 structure électronique , atomistique tutorat 2014-2015)
Ue1 chimie cours 1   structure électronique , atomistique  tutorat 2014-2015)Ue1 chimie cours 1   structure électronique , atomistique  tutorat 2014-2015)
Ue1 chimie cours 1 structure électronique , atomistique tutorat 2014-2015)
Mohammad ELMOURABIT

atomistiquecours2010-3.ppt learn the basics of atomistic
atomistiquecours2010-3.ppt learn the basics of atomisticatomistiquecours2010-3.ppt learn the basics of atomistic
atomistiquecours2010-3.ppt learn the basics of atomistic
ybreghtan

Cours Atomistique part1 A.NADI.pptx
Cours Atomistique part1 A.NADI.pptxCours Atomistique part1 A.NADI.pptx
Cours Atomistique part1 A.NADI.pptx
AyoUb311352

Structure de la matière - E-Cours.pdf
Structure  de  la  matière - E-Cours.pdfStructure  de  la  matière - E-Cours.pdf
Structure de la matière - E-Cours.pdf
KaryBouba

Atomistique
AtomistiqueAtomistique
Atomistique
José GNALÉGA

aspect.pps.ppt
aspect.pps.pptaspect.pps.ppt
aspect.pps.ppt
Aminbayru

Cours capteursnucleaires
Cours capteursnucleairesCours capteursnucleaires
Cours capteursnucleaires
Reda Jonimar

La Radioactivité 2008 AmpèRe Bis
La Radioactivité 2008 AmpèRe BisLa Radioactivité 2008 AmpèRe Bis
La Radioactivité 2008 AmpèRe Bis
Pascal Bellanca-Penel

Atome chap1
Atome chap1Atome chap1
Atome chap1
walidlim

Atome chap1
Atome chap1Atome chap1
Atome chap1
walidlim

Moteur asynchrone triphse
Moteur asynchrone triphseMoteur asynchrone triphse
Moteur asynchrone triphse
Mourad Makhlouf

spectro 2011
spectro 2011spectro 2011
spectro 2011
Fouad Ovic

Histoire des idées en physique quantique
Histoire des idées en physique quantiqueHistoire des idées en physique quantique
Histoire des idées en physique quantique
cedric lemery

les effets électroniques inductifs et mésomères
les effets électroniques inductifs et mésomèresles effets électroniques inductifs et mésomères
les effets électroniques inductifs et mésomères
lamaennaji

Bases+physiques+Pr+L.+EL+ARROUM+%28RMN+1%29.pdf
Bases+physiques+Pr+L.+EL+ARROUM+%28RMN+1%29.pdfBases+physiques+Pr+L.+EL+ARROUM+%28RMN+1%29.pdf
Bases+physiques+Pr+L.+EL+ARROUM+%28RMN+1%29.pdf
KhawlaMouiguina

Enseign sec 1 par : www.lfaculte.com
Enseign sec 1 par : www.lfaculte.comEnseign sec 1 par : www.lfaculte.com
Enseign sec 1 par : www.lfaculte.com
Office National de L'Electricité (ONEE)

Magnétisme atomiue
Magnétisme atomiueMagnétisme atomiue
Magnétisme atomiue
BAACH Badr


Similaire à Gauchard pierre alexis_p01 (20)

Tous les chapitres.pdf
Tous les chapitres.pdfTous les chapitres.pdf
Tous les chapitres.pdf

Cours spectroscopie gamma et RPE lst (1).pdf
Cours spectroscopie gamma et RPE lst (1).pdfCours spectroscopie gamma et RPE lst (1).pdf
Cours spectroscopie gamma et RPE lst (1).pdf

COURS PHISIQUE DE COMPOS.pdf
COURS PHISIQUE DE COMPOS.pdfCOURS PHISIQUE DE COMPOS.pdf
COURS PHISIQUE DE COMPOS.pdf

Ue1 chimie cours 1 structure électronique , atomistique tutorat 2014-2015)
Ue1 chimie cours 1   structure électronique , atomistique  tutorat 2014-2015)Ue1 chimie cours 1   structure électronique , atomistique  tutorat 2014-2015)
Ue1 chimie cours 1 structure électronique , atomistique tutorat 2014-2015)

atomistiquecours2010-3.ppt learn the basics of atomistic
atomistiquecours2010-3.ppt learn the basics of atomisticatomistiquecours2010-3.ppt learn the basics of atomistic
atomistiquecours2010-3.ppt learn the basics of atomistic

Cours Atomistique part1 A.NADI.pptx
Cours Atomistique part1 A.NADI.pptxCours Atomistique part1 A.NADI.pptx
Cours Atomistique part1 A.NADI.pptx

Structure de la matière - E-Cours.pdf
Structure  de  la  matière - E-Cours.pdfStructure  de  la  matière - E-Cours.pdf
Structure de la matière - E-Cours.pdf

Atomistique
AtomistiqueAtomistique
Atomistique

aspect.pps.ppt
aspect.pps.pptaspect.pps.ppt
aspect.pps.ppt

Cours capteursnucleaires
Cours capteursnucleairesCours capteursnucleaires
Cours capteursnucleaires

La Radioactivité 2008 AmpèRe Bis
La Radioactivité 2008 AmpèRe BisLa Radioactivité 2008 AmpèRe Bis
La Radioactivité 2008 AmpèRe Bis

Atome chap1
Atome chap1Atome chap1
Atome chap1

Atome chap1
Atome chap1Atome chap1
Atome chap1

Moteur asynchrone triphse
Moteur asynchrone triphseMoteur asynchrone triphse
Moteur asynchrone triphse

spectro 2011
spectro 2011spectro 2011
spectro 2011

Histoire des idées en physique quantique
Histoire des idées en physique quantiqueHistoire des idées en physique quantique
Histoire des idées en physique quantique

les effets électroniques inductifs et mésomères
les effets électroniques inductifs et mésomèresles effets électroniques inductifs et mésomères
les effets électroniques inductifs et mésomères

Bases+physiques+Pr+L.+EL+ARROUM+%28RMN+1%29.pdf
Bases+physiques+Pr+L.+EL+ARROUM+%28RMN+1%29.pdfBases+physiques+Pr+L.+EL+ARROUM+%28RMN+1%29.pdf
Bases+physiques+Pr+L.+EL+ARROUM+%28RMN+1%29.pdf

Enseign sec 1 par : www.lfaculte.com
Enseign sec 1 par : www.lfaculte.comEnseign sec 1 par : www.lfaculte.com
Enseign sec 1 par : www.lfaculte.com

Magnétisme atomiue
Magnétisme atomiueMagnétisme atomiue
Magnétisme atomiue


Gauchard pierre alexis_p01

  • 1. Chapitre 1 : Modèles pour l’atome Pierre-Alexis GAUCHARD Agrégé de chimie, Docteur ès sciences UE1 : Chimie – Chimie physique Année universitaire 2010/2011 Université Joseph Fourier de Grenoble - Tous droits réservés.
  • 2. Organisation générale Cours DVD A la fin de chaque chapitre : Une diapositive CQFR Deux ou trois diapositives (non commentées) proposant des exercices du niveau de ce qui sera demandé au concours ainsi que leurs réponses (réponses non détaillées, profitez des SQR pour demander des explications sur celles qui vous posent problème). Séance de TD (2h) en plus des SQR et du tutorat.
  • 3. I. Historique II. Quantification de l'énergie III. Modèle quantique de l'atome IV. Application du modèle quantique à l'atome d'hydrogène Chapitre 1. Modèles pour l'atome
  • 4. I.1) Introduction I.2) Structure atomique de la matière I. Historique
  • 5. Atome de cobalt (146 pm = 1,46 Å) sur surface de cuivre (AFM) Atome de silicium (AFM) La structure de l’atome est impossible à observer directement d’où la nécessité d’un modèle. I.1) introduction
  • 6. Le modèle évolue avec les avancées expérimentales. 1e idée grecque Modèle de Dalton Modèle de Thompson Modèle de Rutherford Modèle de Bohr Modèle de Schrödinger 1803 1901 1911 1913 1925 Découverte de l’électron Mise en évidence du noyau Théorie quantique I.1) Introduction
  • 7. Un atome est constitué : d’un noyau chargé positivement composé de protons et de neutrons et d’électrons qui évoluent autour du noyau. i) L’atome Z = numéro atomique = nombre de protons A = nombre de masse = nombre de nucléons (protons + neutrons) I.2) Structure atomique de la matière
  • 8. = 5,5.10-4 u = 1,0073 u = 1,0087 u ii) Propriétés des particules élémentaires Une unité de masse atomique (1 u) correspond au douzième de la masse d’un atome de 12C. 12 27m( C) 1u ~1,66.10 kg 12   Rqe : le nombre d’Avogadro NA est le nombre d’entités contenues dans une mole. 23 1 ~ 6,02.10 mol AN Numériquement, NA.u = 1 g.mol-1 1,672.10-27 kg 1,675.10-27 kg 9,11.10-31 kg Proton Neutron Électron MasseCharge e = + 1,6.10-19 C 0 - e = - 1,6.10-19 C =1,66.10-24 g I.2) Structure atomique de la matière
  • 9. L’élément chimique X est caractérisé par son nombre de protons soit par numéro atomique Z iii) L’élément chimique Exemples : Z 1 6 7 8 Élément chimique Hydrogène H Carbone C Azote N Oxygène O Un élément chimique X noté est un atome constitué d’un noyau composé de A nucléons (Z protons et N neutrons avec A = Z + N) et de Z électrons si l’élément est non chargé XA Z I.2) Structure atomique de la matière
  • 10. I.2) Structure atomique de la matière Des isotopes d’un même élément sont des espèces qui ont le même nombre de protons (même Z) un nombre de neutrons différent (donc A différent) Exemples : Carbone C12 6 C13 6 C14 6 deutérium Hydrogène H1 1 D2 1 T3 1 tritium iv) Isotopes
  • 11. II.1) Interaction matière-rayonnement II.2) Spectre de l’atome d’hydrogène II. Quantification de l’énergie II.3) Diagramme énergétique de l’atome d’hydrogène II.4) Modèle de Bohr
  • 12. Planck  échanges d’énergie entre la matière et le rayonnement monochromatique de fréquence  ne peuvent se faire que par des quantités définies d’énergie appelées quanta.   c hhE  Énergie Constante de Planck Célérité Longueur d’onde Einstein  rayonnement monochromatique de fréquence  est un flux de particules appelées photons. Le produit h. est un quantum d’énergie II.1) Interaction matière-rayonnement
  • 13. II.1) Interaction matière-rayonnement Emission d’une radiation monochromatique de fréquence  = émission d’un photon d’énergie h. E1 = Edépart E2 = Earrivée E1 – E2 = h. L’énergie de l’électron diminue par émission d’un photon Absorption d’une radiation monochromatique de fréquence  = absorption d’un photon d’énergie h. E2 = Earrivée E1 = Edépart L’énergie de l’électron augmente par absorption d’un photon E2 – E1 = h.
  • 14. II.2) Spectre de l’atome d’hydrogène Spectre discontinu dit spectre de raies Les fréquences des radiations émises par les atomes d’hydrogènes préalablement excités ne peuvent prendre que certaines valeurs. Elles sont quantifiées
  • 15. énergie 0 état fondamental états excités Énergie d’ionisation X II.3) Diagramme énergétique de l’atome d’hydrogène visible 750 nm 400 nm IR UV
  • 16. L’électron décrit des orbites circulaires de rayons bien définis autour du noyau avec une énergie bien définie. (à une orbite correspond une énergie). Rayons de l’atome d’hydrogène : Rn = a0 x n2 = 53 x n2 (en pm) Niveaux d’énergie de l’atome d’hydrogène : En = - 13,6 / n2 (en eV) Rappel : 1 eV est l’énergie acquise par 1 électron soumis à 1 volt 1 eV = 1,6.10-19 J Nombre quantique principal « n » : n est un entier non nul II.4) Modèle de Bohr
  • 17. Limites du modèle pour les atomes polyélectroniques Incompatibilité avec un principe naturel fondamental (principe d’incertitude d’Heisenberg) qui obligea les scientifiques à abandonner l’idée de trajectoire pour un électron. Un électron  s’éloigne du noyau si l’énergie est absorbée (son énergie augmente)  se rapproche du noyau si l’énergie est émise (son énergie diminue) Cas extrême : n  ∞, E  0, l’électron a quitté l’atome L’atome est ionisé. II.4) Modèle de Bohr
  • 18. III.1) dualité onde-corpuscule III.2) les fondements de la théorie quantique III. Modèle quantique de l’atome
  • 19. Rayonnement lumineux Onde : fréquence ; diffraction d’un faisceau lumineux Flux de corpuscules : photon Électron : Corpuscule : masse ; impact électronique Caractère ondulatoire : diffraction d’un faisceau électronique par un cristal de Broglie : dualité onde-corpuscule adaptable à l’électron dualité onde-corpuscule III.1) Dualité onde/corpuscule
  • 20. L’électron en mouvement possède un double caractère corpusculaire et ondulatoire Cependant, en l’absence d’une théorie unitaire, on le considère tantôt comme une onde, tantôt comme un corpuscule suivant le phénomène étudié.  L’électron n’est ni une onde, ni un corpuscule. C’est une particule quantique. Analogie III.1) Dualité onde-corpuscule
  • 21. Pour une particule de masse très faible, il n’est pas possible de déterminer, simultanément et avec précision, sa position et sa vitesse.  Conséquence pour l’électron :  Trajectoire impossible à déterminer par la mécanique classique  Caractère corpusculaire non utilisable  Utilisation du caractère ondulatoire  Ce manque de précision n’est pas lié à l’incertitude de mesure mais à la perturbation liée à la mesure elle-même. i) Principe d’incertitude d’Heisenberg III.2) Les fondements de la théorie quantique
  • 22. Dans l’approche ondulatoire, le comportement d’un électron situé au point M(x,y,z) au temps t est décrit par la fonction d’onde (x,y,z,t) Notre étude va se limiter aux états stationnaires (à t constant) : (x,y,z) ii) Fonction d’onde associée à l’électron en mouvement La fonction d’onde (x,y,z) contient toutes les informations relatives à l’électron, mais n’a aucun sens physique cependant… III.2) Les fondements de la théorie quantique
  • 23. La probabilité de présence de l’électron dans le volume  est donnée par la relation : 2 P    d Chaque point représente une position possible pour l’électron de l’atome d’hydrogène dans son état fondamental 2 espace 1  d Condition de normalisation (ou normation): La probabilité de trouver l’électron dans tout l’espace est égale à 1 (100 %). iii) Probabilité de présence volume d   III.2) Les fondements de la théorie quantique
  • 24. Résoudre l’équation de Schrödinger = déterminer, pour chaque électron, les couples de variable i ( i ; Ei ) qui satisfont à l’équation de Schrödinger (et à la condition de normalisation). i est appelée fonction propre ou orbitale atomique (OA). Ei est appelée énergie propre. iv) Equation de Schrödinger Cette équation couplée à la condition de normalisation n’a de solutions que pour certaines valeurs de l’énergie (énergie quantifiée) Pour une valeur d’énergie propre, il est possible d’avoir plusieurs fonctions propres qui vérifient l’équation de Schrödinger  on parle de fonctions propres (ou d’OA) dégénérées La fonction d’onde (x,y,z) obéit à l’équation de Schrödinger :    EHˆ Ĥ : opérateur hamiltonien E : énergie totale de l’électron III.2) Les fondements de la théorie quantique
  • 25. IV.1) Solutions de l’équation de Schrödinger IV.2) Représentation des orbitales atomiques (OA) IV. Application du modèle quantique à l’atome d’hydrogène
  • 26. Énergies propres : En = - 13,6 / n2 (en eV) Même résultat que celui obtenu par le modèle de Bohr. énergie quantifiée. dans le cas de l’atome d’hydrogène, elle ne dépend que du nombre quantique principal « n » (n > 0) i) Énergies propres IV.1) Solutions de l’équation de Schrödinger
  • 27. i dépend de 3 nombres quantiques : « n » : nombre quantique principal n  N* n > 0 « l » : nombre quantique secondaire l  N 0  l  (n – 1) « m » : nombre quantique magnétique m  Z  l  m  + l n avec une lettre associée à l Valeur de l : 0 1 2 3 Lettre associée : s p d f ii) fonctions propres ou orbitales atomiques (OA) iii) Nomenclature des OA IV.1) Solutions de l’équation de Schrödinger Fonction d’onde notée : n,l,m
  • 28. Quelques couples 0 0 0 2s n > 0 - l  m  + l En n,l,m OA 1 2 0 1 1,0,0 2,0,0 2,1,- 1 2,1,0 2,1,1 - 1 0 + 1 1s 2p 2p 2p E1 E2 E2 E2 E2 IV.1) Solutions de l’équation de Schrödinger 0  l  (n – 1)
  • 29. En E1 1s E2 2s 2p OA dégénérées iv) Diagramme énergétique E3 3s 3p 3d E4 4s 4p 4f4d IV.1) Solutions de l’équation de Schrödinger
  • 30. i) OA type ns Courbe d’isodensité : 2 constant La fonction d’onde est positive Représentation de 1s ou ou + IV.2) Représentation des orbitales atomiques (OA)
  • 31. Rayon des orbitales ns Le rayon de l’OA est la distance électron - noyau la plus PROBABLE.Densité de probabilité radiale Orbitale 1s r1s Le rayon augmente quand n augmente. r (Å) r2s r3s IV.2) Représentation des orbitales atomiques (OA)
  • 32. Courbe d’isodensité : 2 constant Plan nodal ii) OA type np npz Représentation de 2p La fonction d’onde est de signe opposée des deux côtés du plan nodal La taille des orbitales augmente quand n augmente. IV.2) Représentation des orbitales atomiques (OA)
  • 33. IV.2) Représentation des orbitales atomiques (OA) z xy z xy z xy 2px 2py 2pz
  • 34. CQFR Historique Structure atomique de la matière I) Comprendre le II. On introduit différents concepts dont on sert ensuite, mais aucune connaissance directe exigible. II) Ne rien apprendre. Concepts introduits pour expliciter l’origine des nombres quantiques et des orbitales atomiques.III) Quantification des nombres quantiques, nomenclature des OA. IV) Avoir en tête la représentation des OA s et p. Avoir en tête qu’un électron est défini par son énergie et une OA, fonction mathématique qui a à voir avec la probabilité de trouver l’électron dans un endroit donné.
  • 35. Exercices Question 1. Combien y-a-t-il de protons, de nucléons, de neutrons et d’électrons dans un atome de fer (Z=26) de nombre de masse A=56? Question 2. Parmi les affirmations suivantes, déterminer celle(s) qui est (sont) exacte(s) : A- Des isotopes ont le même nombre de protons, et un nombre différent de neutrons B- Des isotopes n’ont pas le même nombre de masse C- Un élément chimique est caractérisé par son nombre de masse D- Un élément chimique est caractérisé par son numéro atomique Question 3. Parmi les triplets de nombres quantiques (n, l, m) suivants, déterminer celui (ceux) qui est (sont) possible(s) : A- (2, 1, -2) B- (3, 2, -1) C- (3, 0, 0) D- (2, 2, -1) E- (0, 0, 0) Question 4. Parmi les affirmations suivantes déterminer celle(s) qui est (sont) exacte(s) : A- A une valeur de l égale à 1 correspondent des orbitales atomiques de type d. B- Pour une OA 3d, un nombre quantique magnétique m égal à 3 est possible. C- Le nombre quantique principal d’une OA de type f peut être 3.
  • 36. Exercices Question 1. 26 protons, 56 nucléons, 30 neutrons et 26 électrons. Question 2. A, B, D. Question 3. B et C. Question 4. Aucune des propositions n’est juste.
  • 37. Mentions légales L'ensemble de ce document relève des législations française et internationale sur le droit d'auteur et la propriété intellectuelle. Tous les droits de reproduction de tout ou partie sont réservés pour les textes ainsi que pour l'ensemble des documents iconographiques, photographiques, vidéos et sonores. Ce document est interdit à la vente ou à la location. Sa diffusion, duplication, mise à disposition du public (sous quelque forme ou support que ce soit), mise en réseau, partielles ou totales, sont strictement réservées à l’université Joseph Fourier de Grenoble. L’utilisation de ce document est strictement réservée à l’usage privé des étudiants inscrits en 1ère année de Médecine ou de Pharmacie de l’Université Joseph Fourier de Grenoble, et non destinée à une utilisation collective, gratuite ou payante. Ce document a été réalisé par la Cellule TICE de la Faculté de Médecine et de Pharmacie de Grenoble (Université Joseph Fourier – Grenoble 1)
