Le document traite des systèmes de projection géodésique utilisés au Maroc, en mettant l'accent sur l'utilisation des projections conformes de Lambert et du système UTM. Il fournit des spécifications détaillées sur les ellipsoïdes de référence, les différentes zones de projection et les caractéristiques techniques associées. De plus, il mentionne un réseau géodésique tridimensionnel en cours de développement au Maroc, rattaché au système international ITRF.

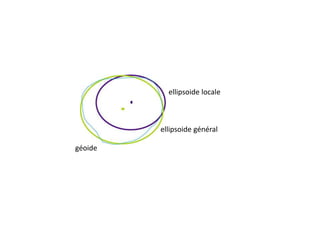

2. ellipsoide locale
ellipsoide général
géoide

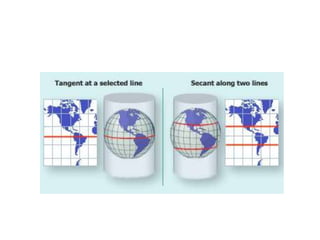

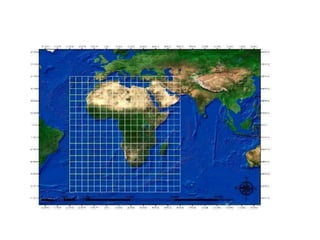

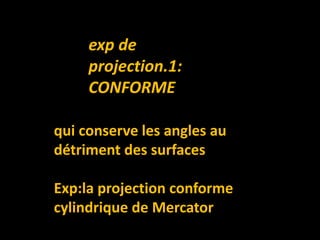

9. qui conserve les angles au
détriment des surfaces
Exp:la projection conforme
cylindrique de Mercator
exp de
projection.1:
CONFORME

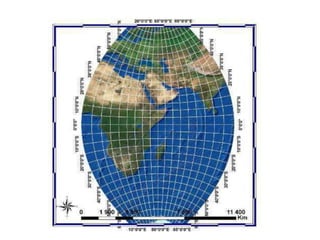

11. qui conserve les surfaces
au détriment des angles.
Exp: projection
équivalente cylindrique
de Mollweid
Exp.2
Projection EQUIVALENTE

13. projection dans les SIG
la projection conforme conique de Lambert :

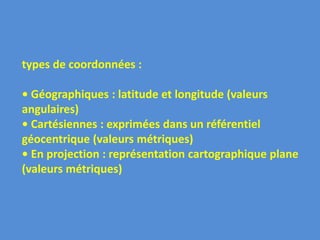

14. types de coordonnées :
• Géographiques : latitude et longitude (valeurs
angulaires)
• Cartésiennes : exprimées dans un référentiel
géocentrique (valeurs métriques)
• En projection : représentation cartographique plane
(valeurs métriques)

20. Le datum contient les informations nécessaires au calcul de l’ellipsoïde
Cette ellipse contient plus ou moins bien le géoïde

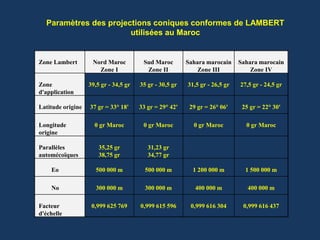

21. Paramètres des projections coniques conformes de LAMBERT
utilisées au Maroc
Zone Lambert Nord Maroc
Zone I
Sud Maroc
Zone II
Sahara marocain
Zone III
Sahara marocain
Zone IV
Zone
d'application
39,5 gr - 34,5 gr 35 gr - 30,5 gr 31,5 gr - 26,5 gr 27,5 gr - 24,5 gr
Latitude origine 37 gr = 33° 18' 33 gr = 29° 42' 29 gr = 26° 06' 25 gr = 22° 30'
Longitude
origine
0 gr Maroc 0 gr Maroc 0 gr Maroc 0 gr Maroc
Parallèles
automécoïques
35,25 gr
38,75 gr
31,23 gr
34,77 gr
Eo 500 000 m 500 000 m 1 200 000 m 1 500 000 m
No 300 000 m 300 000 m 400 000 m 400 000 m
Facteur
d'échelle
0,999 625 769 0,999 615 596 0,999 616 304 0,999 616 437

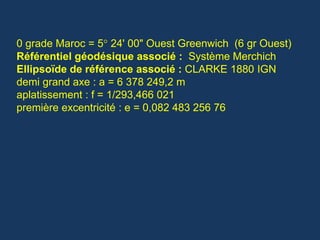

22. 0 grade Maroc = 5° 24' 00" Ouest Greenwich (6 gr Ouest)

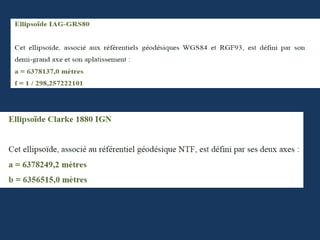

Référentiel géodésique associé : Système Merchich
Ellipsoïde de référence associé : CLARKE 1880 IGN
demi grand axe : a = 6 378 249,2 m
aplatissement : f = 1/293,466 021
première excentricité : e = 0,082 483 256 76

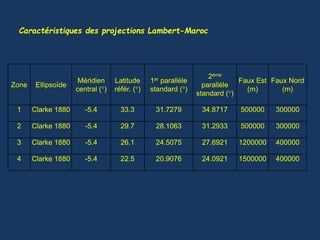

23. Zone Ellipsoïde
Méridien
central (°)
Latitude
référ. (°)
1er parallèle
standard (°)
2ème
parallèle
standard (°)
Faux Est
(m)
Faux Nord
(m)
1 Clarke 1880 -5.4 33.3 31.7279 34.8717 500000 300000
2 Clarke 1880 -5.4 29.7 28.1063 31.2933 500000 300000
3 Clarke 1880 -5.4 26.1 24.5075 27.6921 1200000 400000
4 Clarke 1880 -5.4 22.5 20.9076 24.0921 1500000 400000
Caractéristiques des projections Lambert-Maroc

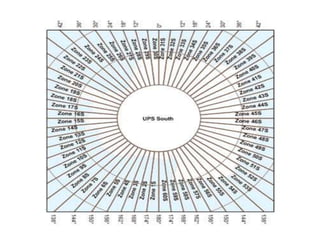

25. ZONE UTM

30. 2 systèmes de projection en vigueur au Maroc : UTM et conique
conforme de Lambert.
Un 3eme système est en cours de réalisation : le RFM (Réseau Fondamental
Marocain) : réseau géodésique tridimensionnel de haute précision rattache au
système international ITRF.
Pour la conique conforme de Lambert voici les spécifications :
Ellipsoïde de référence :Clarke 1880
1/2 grand axe a = 6 378 249,145 m
1/2 petit axe b = 6 356 514,869 m
Aplatissement f=1/293,465
Zone/ Amplitude/ Parallèle origine/ Méridien origine/ Constante X0 (m)/
Constante Y0 (m)/Coefficient K0 /Rayon réduit R0 (m)
I /34.5 a 39.5 gr/ 37 gr/ 6 gr/ 500000/ 300000/ 0,999625769/ 9716290,594
II /30.5 a 35.5 gr/ 33 gr/ 6 gr/ 500000/ 300000 /0,999615596 /11187308,682
III/ 26.5 a 31.5 gr/ 29 gr/ 6 gr/ 1200000/ 400000/ 0,999616304/ 13022995,57
IV /22.5 a 27.5 gr/ 25 gr/ 6 gr /1500000 /400000/ 0,999616437/ 15400223,35

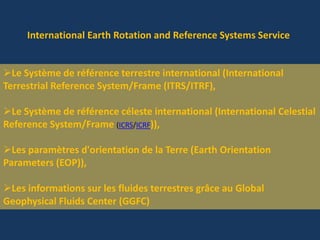

31. International Earth Rotation and Reference Systems Service
Le Système de référence terrestre international (International
Terrestrial Reference System/Frame (ITRS/ITRF),
Le Système de référence céleste international (International Celestial
Reference System/Frame (ICRS/ICRF)),
Les paramètres d'orientation de la Terre (Earth Orientation
Parameters (EOP)),
Les informations sur les fluides terrestres grâce au Global
Geophysical Fluids Center (GGFC)
