Guillemins
          www.sncb.be
                                                                                                      LIÈGE
www.euro-liege-tgv.be




                                                                                                                                               J UIN 2003 • N° 3 • T IRAGE : 75.500   EXEMPLAIRES

             Journal d’information publié à l’initiative de la SNCB et d’Euro Liège TGV

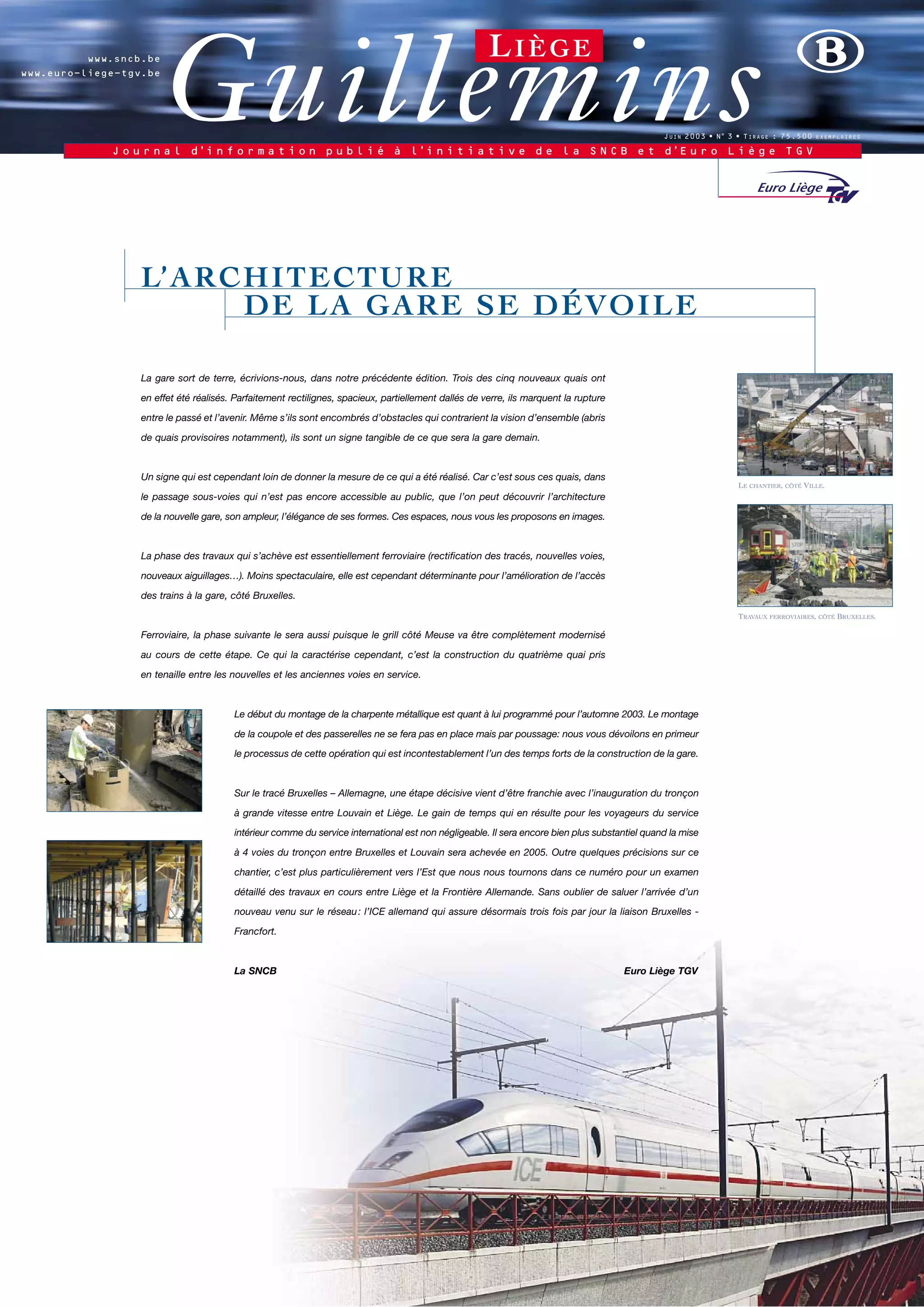

                  L’ A R C H I T E C T U R E
                           DE LA GARE SE DÉVOILE

                  La gare sort de terre, écrivions-nous, dans notre précédente édition. Trois des cinq nouveaux quais ont

                  en effet été réalisés. Parfaitement rectilignes, spacieux, partiellement dallés de verre, ils marquent la rupture

                  entre le passé et l’avenir. Même s’ils sont encombrés d’obstacles qui contrarient la vision d’ensemble (abris

                  de quais provisoires notamment), ils sont un signe tangible de ce que sera la gare demain.



                  Un signe qui est cependant loin de donner la mesure de ce qui a été réalisé. Car c’est sous ces quais, dans
                                                                                                                                                                 LE CHANTIER, CÔTÉ VILLE.
                  le passage sous-voies qui n’est pas encore accessible au public, que l’on peut découvrir l’architecture

                  de la nouvelle gare, son ampleur, l’élégance de ses formes. Ces espaces, nous vous les proposons en images.



                  La phase des travaux qui s’achève est essentiellement ferroviaire (rectification des tracés, nouvelles voies,

                  nouveaux aiguillages…). Moins spectaculaire, elle est cependant déterminante pour l’amélioration de l’accès

                  des trains à la gare, côté Bruxelles.

                                                                                                                                                                 TRAVAUX FERROVIAIRES, CÔTÉ BRUXELLES.

                  Ferroviaire, la phase suivante le sera aussi puisque le grill côté Meuse va être complètement modernisé

                  au cours de cette étape. Ce qui la caractérise cependant, c’est la construction du quatrième quai pris

                  en tenaille entre les nouvelles et les anciennes voies en service.



                                        Le début du montage de la charpente métallique est quant à lui programmé pour l’automne 2003. Le montage

                                        de la coupole et des passerelles ne se fera pas en place mais par poussage: nous vous dévoilons en primeur

                                        le processus de cette opération qui est incontestablement l’un des temps forts de la construction de la gare.

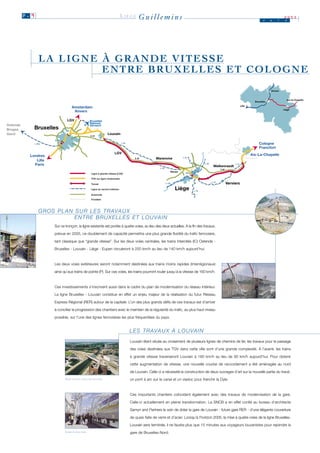

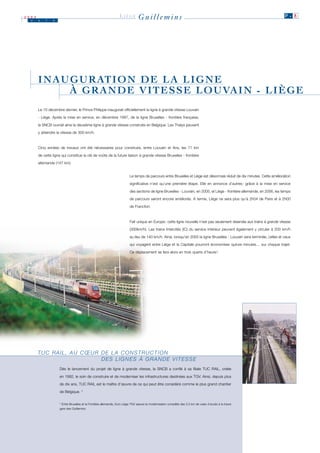

                                        Sur le tracé Bruxelles – Allemagne, une étape décisive vient d’être franchie avec l’inauguration du tronçon

                                        à grande vitesse entre Louvain et Liège. Le gain de temps qui en résulte pour les voyageurs du service

                                        intérieur comme du service international est non négligeable. Il sera encore bien plus substantiel quand la mise

                                        à 4 voies du tronçon entre Bruxelles et Louvain sera achevée en 2005. Outre quelques précisions sur ce

                                        chantier, c’est plus particulièrement vers l’Est que nous nous tournons dans ce numéro pour un examen

                                        détaillé des travaux en cours entre Liège et la Frontière Allemande. Sans oublier de saluer l’arrivée d’un

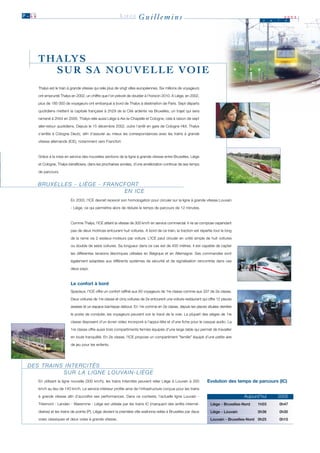

                                        nouveau venu sur le réseau : l’ICE allemand qui assure désormais trois fois par jour la liaison Bruxelles -

                                        Francfort.



                                        La SNCB                                                                                       Euro Liège TGV
2003
     J    u    i   n
                                                                LIÈGE       Guillemins                                                                     P. 2

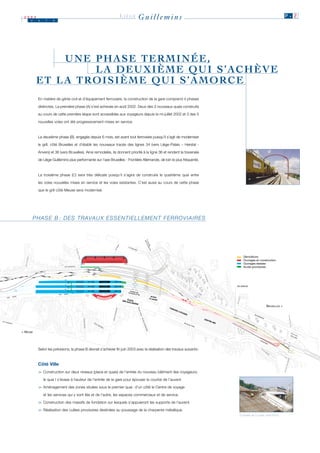

              UNE PHASE TERMINÉE,
                  LA DEUXIÈME QUI S’ACHÈVE
          ET LA TROISIÈME QUI S’AMORCE
          En matière de génie civil et d’équipement ferroviaire, la construction de la gare comprend 4 phases

          distinctes. La première phase (A) s’est achevée en août 2002. Deux des 3 nouveaux quais construits

          au cours de cette première étape sont accessibles aux voyageurs depuis la mi-juillet 2002 et 3 des 5

          nouvelles voies ont été progressivement mises en service.



          La deuxième phase (B), engagée depuis 6 mois, est avant tout ferroviaire puisqu’il s’agit de moderniser

          le grill, côté Bruxelles et d’établir les nouveaux tracés des lignes 34 (vers Liège-Palais – Herstal -

          Anvers) et 36 (vers Bruxelles). Ainsi remodelés, ils donnent priorité à la ligne 36 et rendent la traversée

          de Liège-Guillemins plus performante sur l’axe Bruxelles - Frontière Allemande, de loin le plus fréquenté.



          La troisième phase (C) sera très délicate puisqu’il s’agira de construire le quatrième quai entre

          les voies nouvelles mises en service et les voies existantes. C’est aussi au cours de cette phase

          que le grill côté Meuse sera modernisé.




      P H A S E B : D E S T R AVA U X E S S E N T I E L L E M E N T F E R R O V I A I R E S




                                                                                                                          Démolitions
                                                                                                                          Ouvrages en construction
                                                                                                                          Ouvrages réalisés
                                                                                                                          Accès provisoires




                                                                                                                                             BRUXELLES >




< MEUSE




          Selon les prévisions, la phase B devrait s’achever fin juin 2003 avec la réalisation des travaux suivants:



          Côté Ville
          > Construction sur deux niveaux (place et quais) de l’entrée du nouveau bâtiment des voyageurs;
           >

              le quai I s’évase à hauteur de l’entrée de la gare pour épouser la courbe de l’auvent.

          > Aménagement des zones situées sous le premier quai : d’un côté le Centre de voyage
           >

              et les services qui y sont liés et de l’autre, les espaces commerciaux et de service.

          > Construction des massifs de fondation sur lesquels s’appuieront les supports de l’auvent.
           >

          > Réalisation des culées provisoires destinées au poussage de la charpente métallique.
           >
                                                                                                                        L'ENTRÉE DE LA GARE, CÔTÉ VILLE.
P. 3                                                              LIÈGE         Guillemins                                       J     u       i
                                                                                                                                                           2003
                                                                                                                                                           n

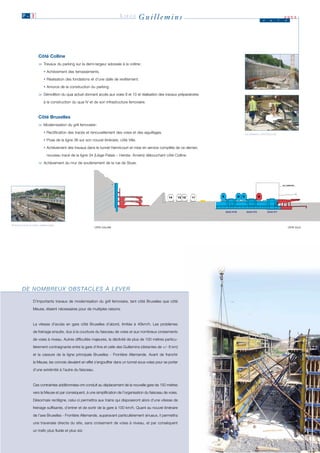

                     Côté Colline
                     > Travaux du parking sur la demi-largeur adossée à la colline :
                      >
                         • Achèvement des terrassements.

                         • Réalisation des fondations et d’une dalle de revêtement.

                         • Amorce de la construction du parking.

                     > Démolition du quai actuel donnant accès aux voies 9 et 10 et réalisation des travaux préparatoires
                      >

                         à la construction du quai IV et de son infrastructure ferroviaire.



                     Côté Bruxelles
                     > Modernisation du grill ferroviaire :
                      >

                         • Rectification des tracés et renouvellement des voies et des aiguillages.                         LE PARKING, CÔTÉ COLLINE

                         • Pose de la ligne 36 sur son nouvel itinéraire, côté Ville.

                         • Achèvement des travaux dans le tunnel Hemricourt et mise en service complète de ce dernier;

                           nouveau tracé de la ligne 34 (Liège-Palais – Hersta- Anvers) débouchant côté Colline.

                     > Achèvement du mur de soutènement de la rue de Sluse.
                      >




TRAVAUX DANS LE GRILL FERROVIAIRE.
                                                          CÔTÉ COLLINE                                                                                         CÔTÉ VILLE




        D E N O M B R E U X O B S TA C L E S À L E V E R

                 D’importants travaux de modernisation du grill ferroviaire, tant côté Bruxelles que côté

                 Meuse, étaient nécessaires pour de multiples raisons.



                 La vitesse d’accès en gare côté Bruxelles d’abord, limitée à 40km/h. Les problèmes

                 de freinage ensuite, dus à la courbure du faisceau de voies et aux nombreux croisements

                 de voies à niveau. Autres difficultés majeures, la déclivité de plus de 100 mètres particu-

                 lièrement contraignante entre la gare d’Ans et celle des Guillemins (distantes de +/- 6 km)

                 et la cassure de la ligne principale Bruxelles - Frontière Allemande. Avant de franchir

                 la Meuse, les convois devaient en effet s’engouffrer dans un tunnel sous-voies pour se porter

                 d’une extrémité à l’autre du faisceau.



                 Ces contraintes additionnées ont conduit au déplacement de la nouvelle gare de 150 mètres

                 vers la Meuse et par conséquent, à une simplification de l’organisation du faisceau de voies.

                 Désormais rectiligne, celui-ci permettra aux trains qui disposeront alors d’une vitesse de

                 freinage suffisante, d’entrer et de sortir de la gare à 100 km/h. Quant au nouvel itinéraire

                 de l’axe Bruxelles - Frontière Allemande, auparavant particulièrement sinueux, il permettra

                 une traversée directe du site, sans croisement de voies à niveau, et par conséquent

                 un trafic plus fluide et plus sûr.
2003
               J   u    i    n
                                                                         LIÈGE         Guillemins                                                          P. 4

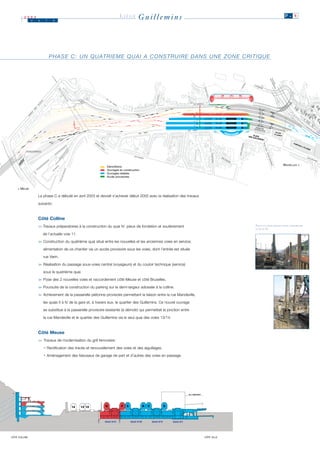

                            P H A S E C : U N Q U AT R I E M E Q U A I A C O N S T R U I R E D A N S U N E Z O N E C R I T I Q U E




                                                                                                                                                          BRUXELLES >
                                                                Démolitions
                                                                Ouvrages en construction
                                                                Ouvrages réalisés
                                                                Accès provisoires



    < MEUSE

                   La phase C a débuté en avril 2003 et devrait s’achever début 2005 avec la réalisation des travaux

                   suivants :



                   Côté Colline
                   >> Travaux préparatoires à la construction du quai IV: pieux de fondation et soutènement                          PIEUX ET PALPLANCHES POUR CONSTRUIRE
                                                                                                                                     LE QUAI IV.

                       de l’actuelle voie 11.

                   > Construction du quatrième quai situé entre les nouvelles et les anciennes voies en service;
                    >

                       alimentation de ce chantier via un accès provisoire sous les voies, dont l’entrée est située

                       rue Varin.

                   > Réalisation du passage sous-voies central (voyageurs) et du couloir technique (service)
                    >

                       sous le quatrième quai.

                   > Pose des 2 nouvelles voies et raccordement côté Meuse et côté Bruxelles.
                    >

                   > Poursuite de la construction du parking sur la demi-largeur adossée à la colline.
                    >

                   > Achèvement de la passerelle piétonne provisoire permettant la liaison entre la rue Mandeville,
                    >

                       les quais II à IV de la gare et, à travers eux, le quartier des Guillemins. Ce nouvel ouvrage

                       se substitue à la passerelle provisoire existante (à démolir) qui permettait la jonction entre

                       la rue Mandeville et le quartier des Guillemins via le seul quai des voies 13/14.



                   Côté Meuse
                   >> Travaux de modernisation du grill ferroviaire :

                       • Rectification des tracés et renouvellement des voies et des aiguillages.

                       • Aménagement des faisceaux de garage de part et d’autres des voies en passage.




CÔTÉ COLLINE                                                                                                            CÔTÉ VILLE
P. 5            LIÈGE   Guillemins   J   u   i
                                                 2003
                                                 n




       PHOTOS
2003
    J   u   i    n
                                                             LIÈGE      Guillemins                                                                                      P. 6

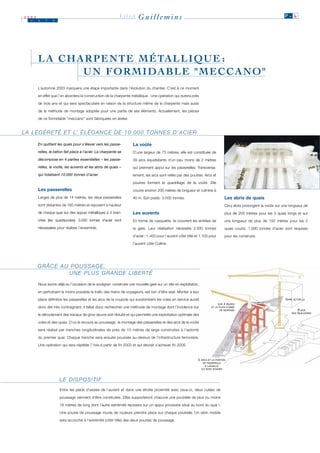

        L A C H A R P E N T E M É TA L L I Q U E :
                 UN FORMIDABLE "MECCANO"
        L’automne 2003 marquera une étape importante dans l’évolution du chantier. C’est à ce moment

        en effet que l’on abordera la construction de la charpente métallique . Une opération qui durera près

        de trois ans et qui sera spectaculaire en raison de la structure même de la charpente mais aussi

        de la méthode de montage adoptée pour une partie de ses éléments. Actuellement, les pièces

        de ce formidable "meccano" sont fabriquées en atelier.


L A L É G È R E T É E T L’ É L É G A N C E D E 1 0 . 0 0 0 T O N N E S D ’ A C I E R

        En quittant les quais pour s’élever vers les passe-          La voûte
        relles, le béton fait place à l’acier. La charpente se       D’une largeur de 73 mètres, elle est constituée de
        décompose en 4 parties essentielles – les passe-             39 arcs équidistants d’un peu moins de 2 mètres
        relles, la voûte, les auvents et les abris de quais –        qui prennent appui sur les passerelles. Transversa-
        qui totalisent 10.000 tonnes d’acier.                        lement, les arcs sont reliés par des poutres. Arcs et

                                                                     poutres forment le quadrillage de la voûte. Elle
        Les passerelles                                              couvre environ 200 mètres de longueur et culmine à
        Larges de plus de 14 mètres, les deux passerelles            40 m. Son poids: 3.500 tonnes.                                 Les abris de quais
        sont distantes de 160 mètres et reposent à hauteur                                                                          Cinq abris prolongent la voûte sur une longueur de
        de chaque quai sur des appuis métalliques à 4 bran-          Les auvents                                                    plus de 200 mètres pour les 3 quais longs et sur
        ches (les quadripodes). 3.000 tonnes d’acier sont            En forme de casquette, ils couvrent les entrées de             une longueur de plus de 150 mètres pour les 2
        nécessaires pour réaliser l’ensemble.                        la gare. Leur réalisation nécessite 2.500 tonnes               quais courts. 1.000 tonnes d’acier sont requises
                                                                     d’acier : 1.400 pour l’auvent côté Ville et 1.100 pour         pour les construire.
                                                                     l’auvent côté Colline.




        GRÂCE AU POUSSAGE,
                U N E P L U S G R A N D E L I B E RT É

        Nous avons déjà eu l’occasion de le souligner: construire une nouvelle gare sur un site en exploitation,

        en perturbant le moins possible le trafic des trains de voyageurs, est loin d’être aisé. Monter à leur

        place définitive les passerelles et les arcs de la coupole qui surplombent les voies en service aurait                                                          GARE   ACTUELLE

                                                                                                                               LES 4  PALÉES
        donc été très contraignant. Il fallait donc rechercher une méthode de montage dont l’incidence sur                ET LA PLATE-FORME
                                                                                                                                 DE MONTAGE                                       PLACE
                                                                                                                                                                            DES   GUILLEMINS
        le déroulement des travaux de gros-œuvre soit réduite et qui permette une exploitation optimale des

        voies et des quais. D’où le recours au poussage : le montage des passerelles et des arcs de la voûte

        sera réalisé par tranches longitudinales de près de 10 mètres de large construites à l’aplomb

        du premier quai. Chaque tranche sera ensuite poussée au-dessus de l’infrastructure ferroviaire.

        Une opération qui sera répétée 7 fois à partir de fin 2003 et qui devrait s’achever fin 2005.


                                                                                                               5   ARCS ET LA PORTION
                                                                                                                     DE PASSERELLE
                                                                                                                      À LAQUELLE
                                                                                                                   ILS SONT SOUDÉS




                     LE DISPOSITIF
                     Entre les pieds d’assise de l’auvent et dans une étroite proximité avec ceux-ci, deux culées de

                     poussage viennent d’être construites. Elles supporteront chacune une poutrelle de plus ou moins

                     18 mètres de long dont l’autre extrémité reposera sur un appui provisoire situé au bord du quai I.

                     Une poutre de poussage munie de rouleurs prendra place sur chaque poutrelle. Un vérin mobile

                     sera accroché à l’extrémité (côté Ville) des deux poutres de poussage.
P. 7                                                                   LIÈGE   Guillemins                                                                            J       u    i
                                                                                                                                                                                       2003
                                                                                                                                                                                       n

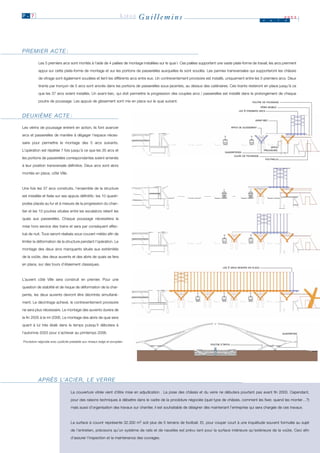

PREMIER ACTE :

           Les 5 premiers arcs sont montés à l’aide de 4 palées de montage installées sur le quai I. Ces palées supportent une vaste plate-forme de travail; les arcs prennent

           appui sur cette plate-forme de montage et sur les portions de passerelles auxquelles ils sont soudés. Les pannes transversales qui supporteront les châssis
           de vitrage sont également soudées et lient les différents arcs entre eux. Un contreventement provisoire est installé, uniquement entre les 5 premiers arcs. Deux

           tirants par tronçon de 5 arcs sont ancrés dans les portions de passerelles sous-jacentes, au dessus des caténaires. Ces tirants resteront en place jusqu’à ce

           que les 37 arcs soient installés. Un avant-bec, qui doit permettre la progression des couples arcs / passerelles est installé dans le prolongement de chaque

           poutre de poussage. Les appuis de glissement sont mis en place sur le quai suivant.                                                                POUTRE DE POUSSAGE

                                                                                                                                                                   VÉRIN MOBILE
                                                                                                                                                LES   5   PREMIERS ARCS

DEUXIÈME ACTE :
                                                                                                                                                                AVANT-BEC


Les vérins de poussage entrent en action; ils font avancer                                                                                 APPUI DE GLISSEMENT


arcs et passerelles de manière à dégager l’espace néces-

saire pour permettre le montage des 5 arcs suivants.
                                                                                                                                                                           APPUI
L’opération est répétée 7 fois jusqu’à ce que les 35 arcs et                                                                       QUADRIPODES
                                                                                                                                                                      PROVISOIRE

                                                                                                                                             CULÉE DE POUSSAGE
les portions de passerelles correspondantes soient amenés                                                                                                                 POUTRELLE

à leur position transversale définitive. Deux arcs sont alors

montés en place, côté Ville.



Une fois les 37 arcs construits, l’ensemble de la structure

est installée et fixée sur ses appuis définitifs : les 10 quadri-

podes placés au fur et à mesure de la progression du chan-

tier et les 10 poutres situées entre les escalators reliant les

quais aux passerelles. Chaque poussage nécessitera la

mise hors service des trains et sera par conséquent effec-

tué de nuit. Tous seront réalisés sous couvert météo afin de

limiter la déformation de la structure pendant l’opération. Le

montage des deux arcs manquants situés aux extrémités

de la voûte, des deux auvents et des abris de quais se fera

en place, sur des tours d’étaiement classiques.
                                                                                                                                 LES   2   ARCS MONTÉS EN PLACE




L’auvent côté Ville sera construit en premier. Pour une

question de stabilité et de risque de déformation de la char-

pente, les deux auvents devront être décintrés simultané-

ment. Le décintrage achevé, le contreventement provisoire

ne sera plus nécessaire. Le montage des auvents durera de

la fin 2005 à la mi-2006. Le montage des abris de quai sera

quant à lui très étalé dans le temps puisqu’il débutera à

l’automne 2003 pour s’achever au printemps 2006.                                                                                                                                      QUADRIPODE


Procédure négociée avec publicité préalable aux niveaux belge et européen.
                                                                                                                         POUTRE D’APPUI




           A P R È S L’ A C I E R , L E V E R R E

                                   La couverture vitrée vient d’être mise en adjudication . La pose des châssis et du verre ne débutera pourtant pas avant fin 2003. Cependant,

                                   pour des raisons techniques à débattre dans le cadre de la procédure négociée (quel type de châssis, comment les fixer, quand les monter…?)

                                   mais aussi d’organisation des travaux sur chantier, il est souhaitable de désigner dès maintenant l’entreprise qui sera chargée de ces travaux.



                                   La surface à couvrir représente 32.300 m2 soit plus de 5 terrains de football. Et, pour couper court à une inquiétude souvent formulée au sujet
                                   de l’entretien, précisons qu’un système de rails et de nacelles est prévu tant pour la surface intérieure qu’extérieure de la voûte. Ceci afin

                                   d’assurer l’inspection et la maintenance des ouvrages.
2003
  J    u   i    n
                                                                  LIÈGE         Guillemins                                                                                 P. 8




       I N A U G U R AT I O N D E L A L I G N E
               À G R A N D E V I T E S S E L O U VA I N - L I È G E
       Le 10 décembre dernier, le Prince Philippe inaugurait officiellement la ligne à grande vitesse Louvain

       - Liège. Après la mise en service, en décembre 1997, de la ligne Bruxelles - frontière française,

       la SNCB ouvrait ainsi la deuxième ligne à grande vitesse construite en Belgique. Les Thalys peuvent

       y atteindre la vitesse de 300 km/h.



       Cinq années de travaux ont été nécessaires pour construire, entre Louvain et Ans, les 71 km

       de cette ligne qui constitue la clé de voûte de la future liaison à grande vitesse Bruxelles - frontière

       allemande (147 km).


                                                                         Le temps de parcours entre Bruxelles et Liège est désormais réduit de dix minutes. Cette amélioration

                                                                         significative n’est qu’une première étape. Elle en annonce d’autres : grâce à la mise en service

                                                                         des sections de ligne Bruxelles - Louvain, en 2005, et Liège - frontière allemande, en 2006, les temps

                                                                         de parcours seront encore améliorés. A terme, Liège ne sera plus qu’à 2h04 de Paris et à 2h00

                                                                         de Francfort.



                                                                         Fait unique en Europe: cette ligne nouvelle n’est pas seulement réservée aux trains à grande vitesse

                                                                         (300km/h). Les trains Intercités (IC) du service intérieur peuvent également y circuler à 200 km/h

                                                                         au lieu de 140 km/h. Ainsi, lorsqu’en 2005 la ligne Bruxelles - Louvain sera terminée, celles et ceux

                                                                         qui voyagent entre Liège et la Capitale pourront économiser quinze minutes… sur chaque trajet.

                                                                         Ce déplacement se fera alors en trois quarts d’heure !




       TUC RAIL, AU CŒUR DE LA CONSTRUCTION
                         DES LIGNES À GRANDE VITESSE
                    Dès le lancement du projet de ligne à grande vitesse, la SNCB a confié à sa filiale TUC RAIL, créée

                    en 1992, le soin de construire et de moderniser les infrastructures destinées aux TGV. Ainsi, depuis plus

                    de dix ans, TUC RAIL est le maître d’œuvre de ce qui peut être considéré comme le plus grand chantier

                    de Belgique. *


                    * Entre Bruxelles et la Frontière allemande, Euro Liège TGV assure la modernisation complète des 2,5 km de voies d’accès à la future
                    gare des Guillemins.
P. 9                                                                 LIÈGE   Guillemins                                                                          J     u   i
                                                                                                                                                                                          2003
                                                                                                                                                                                           n




                 LA LIGNE À GRANDE VITESSE
                          ENTRE BRUXELLES ET COLOGNE
                                                                                                                                                                                 Anvers


                                                                                                                                                                                            Aix-la-Chapelle
                                                                                                                                                                     Bruxelles
                                                                                                                                                           Lille
                                   Amsterdam
                                                                                                                                                                                          Liège
                                    Anvers


Ostende
Bruges        Bruxelles
Gand                                                             Louvain

                                                                                                                                                                        Cologne
                                                                                                                                                                        Francfort

            Londres                                                                                                                                                Aix-La-Chapelle
                                                                                                   Waremme
               Lille
              Paris                                                                                                                     Welkenraedt

                                                   Ligne à grande vitesse (LGV)

                                                  TGV sur ligne modernisée

                                                  Tunnel                                                                                        Verviers
                                                  Ligne du service intérieur                                   Liège
                                                  Autoroute
                                                  Frontière




                 G R O S P L A N S U R L E S T R AVA U X
                                 E N T R E B R U X E L L E S E T L O U VA I N
                        Sur ce tronçon, la ligne existante est portée à quatre voies, au lieu des deux actuelles. A la fin des travaux,

                        prévue en 2005, ce doublement de capacité permettra une plus grande fluidité du trafic ferroviaire,

                        tant classique que “grande vitesse”. Sur les deux voies centrales, les trains Intercités (IC) Ostende -

                        Bruxelles - Louvain - Liège - Eupen circuleront à 200 km/h au lieu de 140 km/h aujourd’hui.



                        Les deux voies extérieures seront notamment destinées aux trains moins rapides (Interrégionaux)

                        ainsi qu’aux trains de pointe (P). Sur ces voies, les trains pourront rouler jusqu’à la vitesse de 160 km/h.



                        Ces investissements s’inscrivent aussi dans le cadre du plan de modernisation du réseau intérieur.

                        La ligne Bruxelles - Louvain constitue en effet un enjeu majeur de la réalisation du futur Réseau

                        Express Régional (RER) autour de la capitale. L’un des plus grands défis de ces travaux est d’arriver

                        à concilier la progression des chantiers avec le maintien de la régularité du trafic, au plus haut niveau

                        possible, sur l’une des lignes ferroviaires les plus fréquentées du pays.


                                                                                  L E S T R AVA U X À L O U VA I N
                                                                                  Louvain étant située au croisement de plusieurs lignes de chemins de fer, les travaux pour le passage

                                                                                  des voies destinées aux TGV dans cette ville sont d’une grande complexité. A l’avenir, les trains
                                                                                  à grande vitesse traverseront Louvain à 160 km/h au lieu de 90 km/h aujourd’hui. Pour obtenir

                                                                                  cette augmentation de vitesse, une nouvelle courbe de raccordement a été aménagée au nord

                                                                                  de Louvain. Celle-ci a nécessité la construction de deux ouvrages d’art sur la nouvelle partie du tracé:
                               PONT SUR LE CANAL DE LOUVAIN.                      un pont à arc sur le canal et un viaduc pour franchir la Dyle.



                                                                                  Ces importants chantiers coïncident également avec des travaux de modernisation de la gare.

                                                                                  Celle-ci actuellement en pleine transformation. La SNCB a en effet confié au bureau d’architecte

                                                                                  Samyn and Partners le soin de doter la gare de Louvain - future gare RER - d’une élégante couverture

                                                                                  de quais faite de verre et d’acier. Lorsqu’à l’horizon 2005, la mise à quatre voies de la ligne Bruxelles-

                                                                                  Louvain sera terminée, il ne faudra plus que 15 minutes aux voyageurs louvanistes pour rejoindre la
                               GARE DE LOUVAIN.                                   gare de Bruxelles-Nord.
2003
   J    u    i     n
                                                                           LIÈGE           Guillemins                                                                                   P .1 0

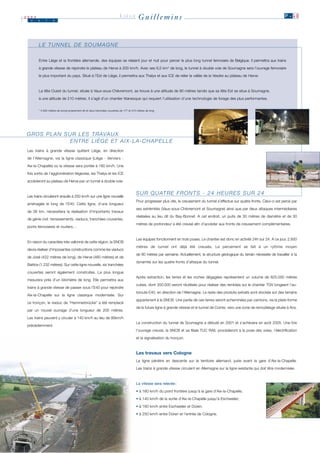

        LE TUNNEL DE SOUMAGNE

        Entre Liège et la frontière allemande, des équipes se relaient jour et nuit pour percer le plus long tunnel ferroviaire de Belgique. Il permettra aux trains

        à grande vitesse de rejoindre le plateau de Herve à 200 km/h. Avec ses 6,5 km* de long, le tunnel à double voie de Soumagne sera l’ouvrage ferroviaire

        le plus important du pays. Situé à l’Est de Liège, il permettra aux Thalys et aux ICE de relier la vallée de la Vesdre au plateau de Herve.



        La tête Ouest du tunnel, située à Vaux-sous-Chèvremont, se trouve à une altitude de 90 mètres tandis que sa tête Est se situe à Soumagne,

        à une altitude de 210 mètres. Il s’agit d’un chantier titanesque qui requiert l’utilisation d’une technologie de forage des plus performantes.


        * 5 940 mètres de tunnel proprement dit et deux tranchées couvertes de 177 et 413 mètres de long.




G R O S P L A N S U R L E S T R AVA U X
                   ENTRE LIÈGE ET AIX-LA-CHAPELLE
 Les trains à grande vitesse quittent Liège, en direction

 de l’Allemagne, via la ligne classique (Liège - Verviers -

 Aix-la-Chapelle) où la vitesse sera portée à 160 km/h. Une

 fois sortis de l’agglomération liégeoise, les Thalys et les ICE

 accéderont au plateau de Herve par un tunnel à double voie.


                                                                                         S U R Q U AT R E F R O N T S - 2 4 H E U R E S S U R 2 4
 Les trains circuleront ensuite à 250 km/h sur une ligne nouvelle
                                                                                         Pour progresser plus vite, le creusement du tunnel s’effectue sur quatre fronts. Celui-ci est percé par
 aménagée le long de l’E40. Cette ligne, d’une longueur
                                                                                         ses extrémités (Vaux-sous-Chèvremont et Soumagne) ainsi que par deux attaques intermédiaires
 de 38 km, nécessitera la réalisation d’importants travaux
                                                                                         réalisées au lieu dit du Bay-Bonnet. A cet endroit, un puits de 30 mètres de diamètre et de 30
 de génie civil : terrassements, viaducs, tranchées couvertes,
                                                                                         mètres de profondeur a été creusé afin d’accéder aux fronts de creusement complémentaires.
 ponts ferroviaires et routiers…


                                                                                         Les équipes fonctionnent en trois poses. Le chantier est donc en activité 24h sur 24. A ce jour, 2.600
 En raison du caractère très vallonné de cette région, la SNCB
                                                                                         mètres de tunnel ont déjà été creusés. Le percement se fait à un rythme moyen
 devra réaliser d’imposantes constructions comme les viaducs
                                                                                         de 80 mètres par semaine. Actuellement, la structure géologique du terrain nécessite de travailler à la
 de José (422 mètres de long), de Herve (460 mètres) et de
                                                                                         dynamite sur les quatre fronts d’attaque du tunnel.
 Battice (1.232 mètres). Sur cette ligne nouvelle, six tranchées

 couvertes seront également construites. La plus longue
                                                                                         Après extraction, les terres et les roches dégagées représentent un volume de 825.000 mètres
 mesurera près d’un kilomètre de long. Elle permettra aux
                                                                                         cubes, dont 350.000 seront réutilisés pour réaliser des remblais sur le chantier TGV longeant l’au-
 trains à grande vitesse de passer sous l’E40 pour rejoindre
                                                                                         toroute E40, en direction de l’Allemagne. Le reste des produits extraits sont stockés sur des terrains
 Aix-la-Chapelle sur la ligne classique modernisée. Sur
                                                                                         appartenant à la SNCB. Une partie de ces terres seront acheminées par camions, via la plate-forme
 ce tronçon, le viaduc de “Hammerbrücke” a été remplacé
                                                                                         de la future ligne à grande vitesse et le tunnel de Cointe, vers une zone de remodelage située à Ans.
 par un nouvel ouvrage d’une longueur de 200 mètres.

 Les trains peuvent y circuler à 140 km/h au lieu de 90km/h
                                                                                         La construction du tunnel de Soumagne a débuté en 2001 et s’achèvera en août 2005. Une fois
 précédemment.
                                                                                         l’ouvrage creusé, la SNCB et sa filiale TUC RAIL procèderont à la pose des voies, l’électrification

                                                                                         et la signalisation du tronçon.



                                                                                         Les travaux vers Cologne
                                                                                         La ligne pénètre en descente sur le territoire allemand, juste avant la gare d’Aix-la-Chapelle.

                                                                                         Les trains à grande vitesse circulent en Allemagne sur la ligne existante qui doit être modernisée.



                                                                                         La vitesse sera relevée :

                                                                                         • à 160 km/h du point frontière jusqu’à la gare d’Aix-la-Chapelle;

                                                                                         • à 140 km/h de la sortie d’Aix-la-Chapelle jusqu’à Eschweiler;

                                                                                         • à 160 km/h entre Eschweiler et Düren;

                                                                                         • à 250 km/h entre Düren et l’entrée de Cologne.
P .1 1                                                        LIÈGE        Guillemins                                                             J    u   i
                                                                                                                                                               2003
                                                                                                                                                               n




         T H A LY S
             SUR SA NOUVELLE VOIE
         Thalys est le train à grande vitesse qui relie plus de vingt villes européennes. Six millions de voyageurs

         ont emprunté Thalys en 2002, un chiffre que l’on prévoit de doubler à l’horizon 2010. A Liège, en 2002,

         plus de 185 000 de voyageurs ont embarqué à bord de Thalys à destination de Paris. Sept départs

         quotidiens mettent la capitale française à 2h29 de la Cité ardente via Bruxelles, un trajet qui sera

         ramené à 2h04 en 2005. Thalys relie aussi Liège à Aix-la-Chapelle et Cologne, cela à raison de sept

         aller-retour quotidiens. Depuis le 15 décembre 2002, outre l’arrêt en gare de Cologne Hbf, Thalys

         s’arrête à Cologne Deutz, afin d’assurer au mieux les correspondances avec les trains à grande

         vitesse allemands (ICE), notamment vers Francfort.



         Grâce à la mise en service des nouvelles sections de la ligne à grande vitesse entre Bruxelles, Liège

         et Cologne, Thalys bénéficiera, dans les prochaines années, d’une amélioration continue de ses temps

         de parcours.


         B R U X E L L E S - L I È G E - F R A N C F O RT
                                                   EN ICE
                              En 2003, l’ICE devrait recevoir son homologation pour circuler sur la ligne à grande vitesse Louvain

                              - Liège, ce qui permettra alors de réduire le temps de parcours de 12 minutes.



                              Comme Thalys, l'ICE atteint la vitesse de 300 km/h en service commercial. Il ne se compose cependant

                              pas de deux motrices entourant huit voitures. A bord de ce train, la traction est répartie tout le long

                              de la rame via 2 essieux-moteurs par voiture. L’ICE peut circuler en unité simple de huit voitures

                              ou double de seize voitures. Sa longueur dans ce cas est de 400 mètres. Il est capable de capter

                              les différentes tensions électriques utilisées en Belgique et en Allemagne. Ses commandes sont

                              également adaptées aux différents systèmes de sécurité et de signalisation rencontrés dans ces

                              deux pays.



                              Le confort à bord
                              Spacieux, l'ICE offre un confort raffiné aux 93 voyageurs de 1re classe comme aux 337 de 2e classe.

                              Deux voitures de 1re classe et cinq voitures de 2e entourent une voiture-restaurant qui offre 12 places

                              assises et un espace bar/repas debout. En 1re comme en 2e classe, depuis les places situées derrière

                              le poste de conduite, les voyageurs peuvent voir le tracé de la voie. La plupart des sièges de 1re

                              classe disposent d'un écran video incorporé à l'appui-tête et d'une fiche pour le casque audio. La

                              1re classe offre aussi trois compartiments fermés équipés d'une large table qui permet de travailler

                              en toute tranquilité. En 2e classe, l’ICE propose un compartiment "famille" équipé d’une petite aire

                              de jeu pour les enfants.




  DES TRAINS INTERCITÉS
            S U R L A L I G N E L O U VA I N - L I È G E
         En utilisant la ligne nouvelle (300 km/h), les trains Intercités peuvent relier Liège à Louvain à 200        Evolution des temps de parcours (IC)
         km/h au lieu de 140 km/h. Le service intérieur profite ainsi de l'infrastructure conçue pour les trains

         à grande vitesse afin d’accroître ses performances. Dans ce contexte, l’actuelle ligne Louvain -                                Aujourd’hui       2005
         Tirlemont - Landen - Waremme - Liège est utilisée par les trains IC (marquant des arrêts intermé-             Liège - Bruxelles-Nord   1h03       0h47
         diaires) et les trains de pointe (P). Liège devient la première ville wallonne reliée à Bruxelles par deux    Liège - Louvain          0h36       0h30
         voies classiques et deux voies à grande vitesse.                                                              Louvain - Bruxelles-Nord 0h25       0h15
2003
                     J    u     i      n
                                                                                  LIÈGE        Guillemins                                                                                                       P .1 2




           E V O L U T I O N D E S T E M P S D E PA R C O U R S
                          Située au centre de l’axe à grande vitesse Paris - Bruxelles - Cologne - Francfort, Liège et sa région,

                          bénéficient d’une offre de destinations TGV très importante. Grâce à la mise en service de nouvelles

                          sections de ligne entre Bruxelles et Louvain ainsi qu’entre Liège et Cologne, les temps de parcours
                          s’amélioreront encore dans les prochaines années. Par ailleurs, moyennant une correspondance à

                          Bruxelles-Midi, les voyageurs embarquant à Liège peuvent aussi profiter de nombreux trains à des-

                          tination des régions touristiques françaises. Via Bruxelles, ils peuvent bien entendu également

                          rejoindre Londres à bord de l’Eurostar.

                          En Thalys                                                                                    En ICE


                                                       Aujourd’hui                       2005                                                        Aujourd’hui                          2005
                              Liège - Paris                    2h29                       2h04                           Liège-Guillemins - Francfort          2h33                      2h00 *
                              Liège - Cologne                  1h23               (2006) 0h58                            Bruxelles-Midi - Francfort             3h45                     2h50 *
                              Liège - Bruxelles-Midi           0h57                       0h40                         * Lorsque les travaux seront complètement achevés entre Bruxelles et Cologne.

                              Liège - Aix-la-Chapelle

                              Bruxelles-Midi - Cologne         2h22               1h40 (2006)




                          Avec correspondance à Bruxelles-Midi


                                                       Aujourd’hui           Horizon 2006
                              Liège - Londres (Eurostar)            h                          h

                              Liège - Lille (TGV)                   h                          h

                              Liège - Disneyland Paris (Thalys) h                              h

                              Liège - Avignon (TGV)                 h                          h

                              Liège - Marseille (Thalys)            h                          h

                              Liège - Bordeaux (TGV)                h                          h




                                                                                                                                                                                                                             Ed. resp.: SNCB – F. Nivelle - Communication - Rue de France, 85 - 1060 Bruxelles - Photos: SNCB - L. Goossenaarts, D. Moinil - Juin 2003.
                                                                                                               LIEGE




                           Réservez dès maintenant, gratuitement,                                                             Adresses utiles
                     les prochains numéros de "Liège-Guillemins"
                                                                                                                              SNCB - Service Communication - 032 - S26/2
                                                    Renvoyez-nous le formulaire ci-dessous, dûment complété.
                                                                                                                              Rue de France, 85
                                                                                                                              1060 BRUXELLES
                                                                                                                              www.sncb.be

Oui, je désire recevoir
                                                                                                                              Euro Liège TGV
gratuitement les prochains
n° de "Liège-Guillemins"                                                                                                      Place de Bronckart, 26
                                                                                      AFFRANCHIR
                                                                                                                              4000 LIEGE
                                                                                                                              www.euro-liege-tgv.be
Nom :    .................................


                                                                                                                              TUC RAIL
Prénom :     ..............................
                                                                                                                              Rue de France, 91

                                                           Euro Liège TGV                                                     1070 Bruxelles
Adresse :     .............................

                                                           Place de Bronckart, 26                                             www.tucrail.com
N° :   ...........   Boite Postale :   .........
                                                           4000 Liège
                                                                                                                                  • Central téléphonique d’information “horaires” de la gare des Guillemins : 04 229 26 10
Code Postal :     .........................

                                                                                                                                  • Réservation et vente par téléphone des billets Eurostar, Thalys,
Localité :   ..............................                                                                                         et TGV Bruxelles-France : 02 528 28 28

Contenu connexe

Tendances

Projet routier
Projet routier Projet routier
Projet routier
oumaima dkadek

Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Analyse urbaine bab el oued1
Analyse urbaine bab el oued1
Hiba Architecte

Analyse urbaine tizi ouzou2003
Analyse urbaine tizi ouzou2003Analyse urbaine tizi ouzou2003
Analyse urbaine tizi ouzou2003
Hiba Architecte

Caractéristiques géométriques des routes
Caractéristiques géométriques des routesCaractéristiques géométriques des routes
Caractéristiques géométriques des routes
Adel Nehaoua

Systeme de voiries
Systeme de voiriesSysteme de voiries
Systeme de voiries
Sami Sahli

Los Puentes Cubiertos
Los  Puentes  CubiertosLos  Puentes  Cubiertos
Los Puentes Cubiertos
Promociones Mexico Marketing

Los Puentes Cubiertos
Los Puentes CubiertosLos Puentes Cubiertos
Los Puentes Cubiertos
pacho54

Los Puentes Cubiertos
Los Puentes CubiertosLos Puentes Cubiertos
Los Puentes Cubiertos
Beatris Lopes

Bse cr-001 1968-8__181_d
Bse cr-001 1968-8__181_dBse cr-001 1968-8__181_d
Bse cr-001 1968-8__181_d
soumia boutas

Chemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voieChemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voie
Adel Nehaoua

Généralités
GénéralitésGénéralités
Généralités
Adel Nehaoua


Tendances (14)

Hartmann marat231110
Hartmann marat231110Hartmann marat231110
Hartmann marat231110

Projet routier
Projet routier Projet routier
Projet routier

Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Analyse urbaine bab el oued1
Analyse urbaine bab el oued1

Analyse urbaine tizi ouzou2003
Analyse urbaine tizi ouzou2003Analyse urbaine tizi ouzou2003
Analyse urbaine tizi ouzou2003

La route
La routeLa route
La route

Les voies express (2)
Les voies express (2)Les voies express (2)
Les voies express (2)

Caractéristiques géométriques des routes
Caractéristiques géométriques des routesCaractéristiques géométriques des routes
Caractéristiques géométriques des routes

Systeme de voiries
Systeme de voiriesSysteme de voiries
Systeme de voiries

Los Puentes Cubiertos
Los  Puentes  CubiertosLos  Puentes  Cubiertos
Los Puentes Cubiertos

Los Puentes Cubiertos
Los Puentes CubiertosLos Puentes Cubiertos
Los Puentes Cubiertos

Los Puentes Cubiertos
Los Puentes CubiertosLos Puentes Cubiertos
Los Puentes Cubiertos

Bse cr-001 1968-8__181_d
Bse cr-001 1968-8__181_dBse cr-001 1968-8__181_d
Bse cr-001 1968-8__181_d

Chemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voieChemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voie

Généralités
GénéralitésGénéralités
Généralités


En vedette

La Poste - rapport annuel 2010
La Poste - rapport annuel 2010La Poste - rapport annuel 2010
La Poste - rapport annuel 2010
Silicon Village

Guide pratique des opportunités de financement de l'UE de la recherche et de ...
Guide pratique des opportunités de financement de l'UE de la recherche et de ...Guide pratique des opportunités de financement de l'UE de la recherche et de ...
Guide pratique des opportunités de financement de l'UE de la recherche et de ...
Silicon Village

Esca2.0 communication 2.0
Esca2.0 communication 2.0Esca2.0 communication 2.0
Esca2.0 communication 2.0
Yasser Monkachi

RV des technologies propres 2014 | MC2 Énergie
RV des technologies propres 2014 | MC2 ÉnergieRV des technologies propres 2014 | MC2 Énergie
RV des technologies propres 2014 | MC2 Énergie
Sherbrooke Innopole

Afterwork de la recherche : Fracture numérique - Marsouin
Afterwork de la recherche : Fracture numérique - MarsouinAfterwork de la recherche : Fracture numérique - Marsouin
Afterwork de la recherche : Fracture numérique - Marsouin
La French Tech Rennes St Malo

Lycée Porsmeur 4 nov. 2013
Lycée Porsmeur 4 nov. 2013Lycée Porsmeur 4 nov. 2013
Beethoven's Pathetique Sonata, Op. 13
Beethoven's Pathetique Sonata, Op. 13Beethoven's Pathetique Sonata, Op. 13
Beethoven's Pathetique Sonata, Op. 13
Mike Mendis

Réseau Croissance Design Présentation - Estrie
Réseau Croissance Design   Présentation - EstrieRéseau Croissance Design   Présentation - Estrie
Réseau Croissance Design Présentation - Estrie
Sherbrooke Innopole

Europe
EuropeEurope
Sindicatos Y Medio Ambiente
Sindicatos Y Medio AmbienteSindicatos Y Medio Ambiente
Underground London | Le jeu | Soutenance de présentation du jeu
Underground London | Le jeu | Soutenance de présentation du jeuUnderground London | Le jeu | Soutenance de présentation du jeu
Underground London | Le jeu | Soutenance de présentation du jeu
Sylvain Bakri

Power dia de la pau
Power dia de la pauPower dia de la pau
Power dia de la pau
SerradePrades

Déjeuner du GATE - Mai 2011 - Présentation Groupe E.M.S.
Déjeuner du GATE - Mai 2011 - Présentation Groupe E.M.S.Déjeuner du GATE - Mai 2011 - Présentation Groupe E.M.S.
Déjeuner du GATE - Mai 2011 - Présentation Groupe E.M.S.
Sherbrooke Innopole


En vedette (15)

La Poste - rapport annuel 2010
La Poste - rapport annuel 2010La Poste - rapport annuel 2010
La Poste - rapport annuel 2010

Guide pratique des opportunités de financement de l'UE de la recherche et de ...
Guide pratique des opportunités de financement de l'UE de la recherche et de ...Guide pratique des opportunités de financement de l'UE de la recherche et de ...
Guide pratique des opportunités de financement de l'UE de la recherche et de ...

Esca2.0 communication 2.0
Esca2.0 communication 2.0Esca2.0 communication 2.0
Esca2.0 communication 2.0

RV des technologies propres 2014 | MC2 Énergie
RV des technologies propres 2014 | MC2 ÉnergieRV des technologies propres 2014 | MC2 Énergie
RV des technologies propres 2014 | MC2 Énergie

Afterwork de la recherche : Fracture numérique - Marsouin
Afterwork de la recherche : Fracture numérique - MarsouinAfterwork de la recherche : Fracture numérique - Marsouin
Afterwork de la recherche : Fracture numérique - Marsouin

Lycée Porsmeur 4 nov. 2013
Lycée Porsmeur 4 nov. 2013Lycée Porsmeur 4 nov. 2013
Lycée Porsmeur 4 nov. 2013

Beethoven's Pathetique Sonata, Op. 13
Beethoven's Pathetique Sonata, Op. 13Beethoven's Pathetique Sonata, Op. 13
Beethoven's Pathetique Sonata, Op. 13

Réseau Croissance Design Présentation - Estrie
Réseau Croissance Design   Présentation - EstrieRéseau Croissance Design   Présentation - Estrie
Réseau Croissance Design Présentation - Estrie

Europe
EuropeEurope
Europe

Sindicatos Y Medio Ambiente
Sindicatos Y Medio AmbienteSindicatos Y Medio Ambiente
Sindicatos Y Medio Ambiente

Underground London | Le jeu | Soutenance de présentation du jeu
Underground London | Le jeu | Soutenance de présentation du jeuUnderground London | Le jeu | Soutenance de présentation du jeu
Underground London | Le jeu | Soutenance de présentation du jeu

Présentation Vocalement.com
Présentation Vocalement.comPrésentation Vocalement.com
Présentation Vocalement.com

Presentation Freskpage
Presentation FreskpagePresentation Freskpage
Presentation Freskpage

Power dia de la pau
Power dia de la pauPower dia de la pau
Power dia de la pau

Déjeuner du GATE - Mai 2011 - Présentation Groupe E.M.S.
Déjeuner du GATE - Mai 2011 - Présentation Groupe E.M.S.Déjeuner du GATE - Mai 2011 - Présentation Groupe E.M.S.
Déjeuner du GATE - Mai 2011 - Présentation Groupe E.M.S.


Similaire à Journal de Liège-Guillemins, Juin 2.003

Journal de Liège-Guillemins, Mai 2.000
Journal de Liège-Guillemins, Mai 2.000Journal de Liège-Guillemins, Mai 2.000
Journal de Liège-Guillemins, Mai 2.000
Eurovilles EV

chap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdfchap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdf
WiemHosni

Exercice fun mooc pour le 26 octobre 2020
Exercice fun mooc pour le 26 octobre 2020Exercice fun mooc pour le 26 octobre 2020
Exercice fun mooc pour le 26 octobre 2020
JulieLenglet1

gare de Namur
gare de Namurgare de Namur
gare de Namur
Eurovilles EV

Etude d'un Pont Mixte avec Tablier en Bi-Poutres Métalliques à SOUIDANIA "2em...
Etude d'un Pont Mixte avec Tablier en Bi-Poutres Métalliques à SOUIDANIA "2em...Etude d'un Pont Mixte avec Tablier en Bi-Poutres Métalliques à SOUIDANIA "2em...
Etude d'un Pont Mixte avec Tablier en Bi-Poutres Métalliques à SOUIDANIA "2em...
Jalèl Gûeđõuđį


Similaire à Journal de Liège-Guillemins, Juin 2.003 (6)

Journal de Liège-Guillemins, Mai 2.000
Journal de Liège-Guillemins, Mai 2.000Journal de Liège-Guillemins, Mai 2.000
Journal de Liège-Guillemins, Mai 2.000

chap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdfchap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdf

Exercice fun mooc pour le 26 octobre 2020
Exercice fun mooc pour le 26 octobre 2020Exercice fun mooc pour le 26 octobre 2020
Exercice fun mooc pour le 26 octobre 2020

Carnet desseins 10 mars 2012
Carnet desseins 10 mars 2012Carnet desseins 10 mars 2012
Carnet desseins 10 mars 2012

gare de Namur
gare de Namurgare de Namur
gare de Namur

Etude d'un Pont Mixte avec Tablier en Bi-Poutres Métalliques à SOUIDANIA "2em...
Etude d'un Pont Mixte avec Tablier en Bi-Poutres Métalliques à SOUIDANIA "2em...Etude d'un Pont Mixte avec Tablier en Bi-Poutres Métalliques à SOUIDANIA "2em...
Etude d'un Pont Mixte avec Tablier en Bi-Poutres Métalliques à SOUIDANIA "2em...


Plus de Eurovilles EV

M♥ns 2015 > Architecture
M♥ns 2015 > Architecture M♥ns 2015 > Architecture
M♥ns 2015 > Architecture
Eurovilles EV

M♥ns > Rénovation Urbaine de la rue de Nimy
M♥ns > Rénovation Urbaine de la rue de NimyM♥ns > Rénovation Urbaine de la rue de Nimy
M♥ns > Rénovation Urbaine de la rue de Nimy
Eurovilles EV

Propositions "Mobilité 2.011", Ville de Mons.
Propositions "Mobilité 2.011", Ville de Mons.Propositions "Mobilité 2.011", Ville de Mons.
Propositions "Mobilité 2.011", Ville de Mons.
Eurovilles EV

Périmètre de Remembrement Urbain du quartier des Guillemins, Liège.
Périmètre de Remembrement Urbain du quartier des Guillemins, Liège. Périmètre de Remembrement Urbain du quartier des Guillemins, Liège.
Périmètre de Remembrement Urbain du quartier des Guillemins, Liège.
Eurovilles EV

SNCF Ecomobilité
SNCF EcomobilitéSNCF Ecomobilité
SNCF Ecomobilité
Eurovilles EV

Sensibilisation aux fondamentaux d'urbanisme en France
Sensibilisation aux fondamentaux d'urbanisme en FranceSensibilisation aux fondamentaux d'urbanisme en France
Sensibilisation aux fondamentaux d'urbanisme en France
Eurovilles EV

L17GE > Liège Expo-2017
L17GE > Liège Expo-2017L17GE > Liège Expo-2017
L17GE > Liège Expo-2017
Eurovilles EV

"Creativity, Culture & Innovation, finding new links" ID Campus, Liège
"Creativity, Culture & Innovation, finding new links" ID Campus, Liège"Creativity, Culture & Innovation, finding new links" ID Campus, Liège
"Creativity, Culture & Innovation, finding new links" ID Campus, Liège
Eurovilles EV

Les gares belges: une strategie. Vincent Bourlard.
Les gares belges: une strategie. Vincent Bourlard.Les gares belges: une strategie. Vincent Bourlard.
Les gares belges: une strategie. Vincent Bourlard.
Eurovilles EV

Projet de modernisation de la gare de Mons par l'architecte Santiago Calatrava.
Projet de modernisation de la gare de Mons par l'architecte Santiago Calatrava.Projet de modernisation de la gare de Mons par l'architecte Santiago Calatrava.
Projet de modernisation de la gare de Mons par l'architecte Santiago Calatrava.
Eurovilles EV


Plus de Eurovilles EV (10)

M♥ns 2015 > Architecture
M♥ns 2015 > Architecture M♥ns 2015 > Architecture
M♥ns 2015 > Architecture

M♥ns > Rénovation Urbaine de la rue de Nimy
M♥ns > Rénovation Urbaine de la rue de NimyM♥ns > Rénovation Urbaine de la rue de Nimy
M♥ns > Rénovation Urbaine de la rue de Nimy

Propositions "Mobilité 2.011", Ville de Mons.
Propositions "Mobilité 2.011", Ville de Mons.Propositions "Mobilité 2.011", Ville de Mons.
Propositions "Mobilité 2.011", Ville de Mons.

Périmètre de Remembrement Urbain du quartier des Guillemins, Liège.
Périmètre de Remembrement Urbain du quartier des Guillemins, Liège. Périmètre de Remembrement Urbain du quartier des Guillemins, Liège.
Périmètre de Remembrement Urbain du quartier des Guillemins, Liège.

SNCF Ecomobilité
SNCF EcomobilitéSNCF Ecomobilité
SNCF Ecomobilité

Sensibilisation aux fondamentaux d'urbanisme en France
Sensibilisation aux fondamentaux d'urbanisme en FranceSensibilisation aux fondamentaux d'urbanisme en France
Sensibilisation aux fondamentaux d'urbanisme en France

L17GE > Liège Expo-2017
L17GE > Liège Expo-2017L17GE > Liège Expo-2017
L17GE > Liège Expo-2017

"Creativity, Culture & Innovation, finding new links" ID Campus, Liège
"Creativity, Culture & Innovation, finding new links" ID Campus, Liège"Creativity, Culture & Innovation, finding new links" ID Campus, Liège
"Creativity, Culture & Innovation, finding new links" ID Campus, Liège

Les gares belges: une strategie. Vincent Bourlard.
Les gares belges: une strategie. Vincent Bourlard.Les gares belges: une strategie. Vincent Bourlard.
Les gares belges: une strategie. Vincent Bourlard.

Projet de modernisation de la gare de Mons par l'architecte Santiago Calatrava.
Projet de modernisation de la gare de Mons par l'architecte Santiago Calatrava.Projet de modernisation de la gare de Mons par l'architecte Santiago Calatrava.
Projet de modernisation de la gare de Mons par l'architecte Santiago Calatrava.


Journal de Liège-Guillemins, Juin 2.003

  • 1. Guillemins www.sncb.be LIÈGE www.euro-liege-tgv.be J UIN 2003 • N° 3 • T IRAGE : 75.500 EXEMPLAIRES Journal d’information publié à l’initiative de la SNCB et d’Euro Liège TGV L’ A R C H I T E C T U R E DE LA GARE SE DÉVOILE La gare sort de terre, écrivions-nous, dans notre précédente édition. Trois des cinq nouveaux quais ont en effet été réalisés. Parfaitement rectilignes, spacieux, partiellement dallés de verre, ils marquent la rupture entre le passé et l’avenir. Même s’ils sont encombrés d’obstacles qui contrarient la vision d’ensemble (abris de quais provisoires notamment), ils sont un signe tangible de ce que sera la gare demain. Un signe qui est cependant loin de donner la mesure de ce qui a été réalisé. Car c’est sous ces quais, dans LE CHANTIER, CÔTÉ VILLE. le passage sous-voies qui n’est pas encore accessible au public, que l’on peut découvrir l’architecture de la nouvelle gare, son ampleur, l’élégance de ses formes. Ces espaces, nous vous les proposons en images. La phase des travaux qui s’achève est essentiellement ferroviaire (rectification des tracés, nouvelles voies, nouveaux aiguillages…). Moins spectaculaire, elle est cependant déterminante pour l’amélioration de l’accès des trains à la gare, côté Bruxelles. TRAVAUX FERROVIAIRES, CÔTÉ BRUXELLES. Ferroviaire, la phase suivante le sera aussi puisque le grill côté Meuse va être complètement modernisé au cours de cette étape. Ce qui la caractérise cependant, c’est la construction du quatrième quai pris en tenaille entre les nouvelles et les anciennes voies en service. Le début du montage de la charpente métallique est quant à lui programmé pour l’automne 2003. Le montage de la coupole et des passerelles ne se fera pas en place mais par poussage: nous vous dévoilons en primeur le processus de cette opération qui est incontestablement l’un des temps forts de la construction de la gare. Sur le tracé Bruxelles – Allemagne, une étape décisive vient d’être franchie avec l’inauguration du tronçon à grande vitesse entre Louvain et Liège. Le gain de temps qui en résulte pour les voyageurs du service intérieur comme du service international est non négligeable. Il sera encore bien plus substantiel quand la mise à 4 voies du tronçon entre Bruxelles et Louvain sera achevée en 2005. Outre quelques précisions sur ce chantier, c’est plus particulièrement vers l’Est que nous nous tournons dans ce numéro pour un examen détaillé des travaux en cours entre Liège et la Frontière Allemande. Sans oublier de saluer l’arrivée d’un nouveau venu sur le réseau : l’ICE allemand qui assure désormais trois fois par jour la liaison Bruxelles - Francfort. La SNCB Euro Liège TGV
  • 2. 2003 J u i n LIÈGE Guillemins P. 2 UNE PHASE TERMINÉE, LA DEUXIÈME QUI S’ACHÈVE ET LA TROISIÈME QUI S’AMORCE En matière de génie civil et d’équipement ferroviaire, la construction de la gare comprend 4 phases distinctes. La première phase (A) s’est achevée en août 2002. Deux des 3 nouveaux quais construits au cours de cette première étape sont accessibles aux voyageurs depuis la mi-juillet 2002 et 3 des 5 nouvelles voies ont été progressivement mises en service. La deuxième phase (B), engagée depuis 6 mois, est avant tout ferroviaire puisqu’il s’agit de moderniser le grill, côté Bruxelles et d’établir les nouveaux tracés des lignes 34 (vers Liège-Palais – Herstal - Anvers) et 36 (vers Bruxelles). Ainsi remodelés, ils donnent priorité à la ligne 36 et rendent la traversée de Liège-Guillemins plus performante sur l’axe Bruxelles - Frontière Allemande, de loin le plus fréquenté. La troisième phase (C) sera très délicate puisqu’il s’agira de construire le quatrième quai entre les voies nouvelles mises en service et les voies existantes. C’est aussi au cours de cette phase que le grill côté Meuse sera modernisé. P H A S E B : D E S T R AVA U X E S S E N T I E L L E M E N T F E R R O V I A I R E S Démolitions Ouvrages en construction Ouvrages réalisés Accès provisoires BRUXELLES > < MEUSE Selon les prévisions, la phase B devrait s’achever fin juin 2003 avec la réalisation des travaux suivants: Côté Ville > Construction sur deux niveaux (place et quais) de l’entrée du nouveau bâtiment des voyageurs; > le quai I s’évase à hauteur de l’entrée de la gare pour épouser la courbe de l’auvent. > Aménagement des zones situées sous le premier quai : d’un côté le Centre de voyage > et les services qui y sont liés et de l’autre, les espaces commerciaux et de service. > Construction des massifs de fondation sur lesquels s’appuieront les supports de l’auvent. > > Réalisation des culées provisoires destinées au poussage de la charpente métallique. > L'ENTRÉE DE LA GARE, CÔTÉ VILLE.
  • 3. P. 3 LIÈGE Guillemins J u i 2003 n Côté Colline > Travaux du parking sur la demi-largeur adossée à la colline : > • Achèvement des terrassements. • Réalisation des fondations et d’une dalle de revêtement. • Amorce de la construction du parking. > Démolition du quai actuel donnant accès aux voies 9 et 10 et réalisation des travaux préparatoires > à la construction du quai IV et de son infrastructure ferroviaire. Côté Bruxelles > Modernisation du grill ferroviaire : > • Rectification des tracés et renouvellement des voies et des aiguillages. LE PARKING, CÔTÉ COLLINE • Pose de la ligne 36 sur son nouvel itinéraire, côté Ville. • Achèvement des travaux dans le tunnel Hemricourt et mise en service complète de ce dernier; nouveau tracé de la ligne 34 (Liège-Palais – Hersta- Anvers) débouchant côté Colline. > Achèvement du mur de soutènement de la rue de Sluse. > TRAVAUX DANS LE GRILL FERROVIAIRE. CÔTÉ COLLINE CÔTÉ VILLE D E N O M B R E U X O B S TA C L E S À L E V E R D’importants travaux de modernisation du grill ferroviaire, tant côté Bruxelles que côté Meuse, étaient nécessaires pour de multiples raisons. La vitesse d’accès en gare côté Bruxelles d’abord, limitée à 40km/h. Les problèmes de freinage ensuite, dus à la courbure du faisceau de voies et aux nombreux croisements de voies à niveau. Autres difficultés majeures, la déclivité de plus de 100 mètres particu- lièrement contraignante entre la gare d’Ans et celle des Guillemins (distantes de +/- 6 km) et la cassure de la ligne principale Bruxelles - Frontière Allemande. Avant de franchir la Meuse, les convois devaient en effet s’engouffrer dans un tunnel sous-voies pour se porter d’une extrémité à l’autre du faisceau. Ces contraintes additionnées ont conduit au déplacement de la nouvelle gare de 150 mètres vers la Meuse et par conséquent, à une simplification de l’organisation du faisceau de voies. Désormais rectiligne, celui-ci permettra aux trains qui disposeront alors d’une vitesse de freinage suffisante, d’entrer et de sortir de la gare à 100 km/h. Quant au nouvel itinéraire de l’axe Bruxelles - Frontière Allemande, auparavant particulièrement sinueux, il permettra une traversée directe du site, sans croisement de voies à niveau, et par conséquent un trafic plus fluide et plus sûr.
  • 4. 2003 J u i n LIÈGE Guillemins P. 4 P H A S E C : U N Q U AT R I E M E Q U A I A C O N S T R U I R E D A N S U N E Z O N E C R I T I Q U E BRUXELLES > Démolitions Ouvrages en construction Ouvrages réalisés Accès provisoires < MEUSE La phase C a débuté en avril 2003 et devrait s’achever début 2005 avec la réalisation des travaux suivants : Côté Colline >> Travaux préparatoires à la construction du quai IV: pieux de fondation et soutènement PIEUX ET PALPLANCHES POUR CONSTRUIRE LE QUAI IV. de l’actuelle voie 11. > Construction du quatrième quai situé entre les nouvelles et les anciennes voies en service; > alimentation de ce chantier via un accès provisoire sous les voies, dont l’entrée est située rue Varin. > Réalisation du passage sous-voies central (voyageurs) et du couloir technique (service) > sous le quatrième quai. > Pose des 2 nouvelles voies et raccordement côté Meuse et côté Bruxelles. > > Poursuite de la construction du parking sur la demi-largeur adossée à la colline. > > Achèvement de la passerelle piétonne provisoire permettant la liaison entre la rue Mandeville, > les quais II à IV de la gare et, à travers eux, le quartier des Guillemins. Ce nouvel ouvrage se substitue à la passerelle provisoire existante (à démolir) qui permettait la jonction entre la rue Mandeville et le quartier des Guillemins via le seul quai des voies 13/14. Côté Meuse >> Travaux de modernisation du grill ferroviaire : • Rectification des tracés et renouvellement des voies et des aiguillages. • Aménagement des faisceaux de garage de part et d’autres des voies en passage. CÔTÉ COLLINE CÔTÉ VILLE
  • 5. P. 5 LIÈGE Guillemins J u i 2003 n PHOTOS
  • 6. 2003 J u i n LIÈGE Guillemins P. 6 L A C H A R P E N T E M É TA L L I Q U E : UN FORMIDABLE "MECCANO" L’automne 2003 marquera une étape importante dans l’évolution du chantier. C’est à ce moment en effet que l’on abordera la construction de la charpente métallique . Une opération qui durera près de trois ans et qui sera spectaculaire en raison de la structure même de la charpente mais aussi de la méthode de montage adoptée pour une partie de ses éléments. Actuellement, les pièces de ce formidable "meccano" sont fabriquées en atelier. L A L É G È R E T É E T L’ É L É G A N C E D E 1 0 . 0 0 0 T O N N E S D ’ A C I E R En quittant les quais pour s’élever vers les passe- La voûte relles, le béton fait place à l’acier. La charpente se D’une largeur de 73 mètres, elle est constituée de décompose en 4 parties essentielles – les passe- 39 arcs équidistants d’un peu moins de 2 mètres relles, la voûte, les auvents et les abris de quais – qui prennent appui sur les passerelles. Transversa- qui totalisent 10.000 tonnes d’acier. lement, les arcs sont reliés par des poutres. Arcs et poutres forment le quadrillage de la voûte. Elle Les passerelles couvre environ 200 mètres de longueur et culmine à Larges de plus de 14 mètres, les deux passerelles 40 m. Son poids: 3.500 tonnes. Les abris de quais sont distantes de 160 mètres et reposent à hauteur Cinq abris prolongent la voûte sur une longueur de de chaque quai sur des appuis métalliques à 4 bran- Les auvents plus de 200 mètres pour les 3 quais longs et sur ches (les quadripodes). 3.000 tonnes d’acier sont En forme de casquette, ils couvrent les entrées de une longueur de plus de 150 mètres pour les 2 nécessaires pour réaliser l’ensemble. la gare. Leur réalisation nécessite 2.500 tonnes quais courts. 1.000 tonnes d’acier sont requises d’acier : 1.400 pour l’auvent côté Ville et 1.100 pour pour les construire. l’auvent côté Colline. GRÂCE AU POUSSAGE, U N E P L U S G R A N D E L I B E RT É Nous avons déjà eu l’occasion de le souligner: construire une nouvelle gare sur un site en exploitation, en perturbant le moins possible le trafic des trains de voyageurs, est loin d’être aisé. Monter à leur place définitive les passerelles et les arcs de la coupole qui surplombent les voies en service aurait GARE ACTUELLE LES 4 PALÉES donc été très contraignant. Il fallait donc rechercher une méthode de montage dont l’incidence sur ET LA PLATE-FORME DE MONTAGE PLACE DES GUILLEMINS le déroulement des travaux de gros-œuvre soit réduite et qui permette une exploitation optimale des voies et des quais. D’où le recours au poussage : le montage des passerelles et des arcs de la voûte sera réalisé par tranches longitudinales de près de 10 mètres de large construites à l’aplomb du premier quai. Chaque tranche sera ensuite poussée au-dessus de l’infrastructure ferroviaire. Une opération qui sera répétée 7 fois à partir de fin 2003 et qui devrait s’achever fin 2005. 5 ARCS ET LA PORTION DE PASSERELLE À LAQUELLE ILS SONT SOUDÉS LE DISPOSITIF Entre les pieds d’assise de l’auvent et dans une étroite proximité avec ceux-ci, deux culées de poussage viennent d’être construites. Elles supporteront chacune une poutrelle de plus ou moins 18 mètres de long dont l’autre extrémité reposera sur un appui provisoire situé au bord du quai I. Une poutre de poussage munie de rouleurs prendra place sur chaque poutrelle. Un vérin mobile sera accroché à l’extrémité (côté Ville) des deux poutres de poussage.
  • 7. P. 7 LIÈGE Guillemins J u i 2003 n PREMIER ACTE : Les 5 premiers arcs sont montés à l’aide de 4 palées de montage installées sur le quai I. Ces palées supportent une vaste plate-forme de travail; les arcs prennent appui sur cette plate-forme de montage et sur les portions de passerelles auxquelles ils sont soudés. Les pannes transversales qui supporteront les châssis de vitrage sont également soudées et lient les différents arcs entre eux. Un contreventement provisoire est installé, uniquement entre les 5 premiers arcs. Deux tirants par tronçon de 5 arcs sont ancrés dans les portions de passerelles sous-jacentes, au dessus des caténaires. Ces tirants resteront en place jusqu’à ce que les 37 arcs soient installés. Un avant-bec, qui doit permettre la progression des couples arcs / passerelles est installé dans le prolongement de chaque poutre de poussage. Les appuis de glissement sont mis en place sur le quai suivant. POUTRE DE POUSSAGE VÉRIN MOBILE LES 5 PREMIERS ARCS DEUXIÈME ACTE : AVANT-BEC Les vérins de poussage entrent en action; ils font avancer APPUI DE GLISSEMENT arcs et passerelles de manière à dégager l’espace néces- saire pour permettre le montage des 5 arcs suivants. APPUI L’opération est répétée 7 fois jusqu’à ce que les 35 arcs et QUADRIPODES PROVISOIRE CULÉE DE POUSSAGE les portions de passerelles correspondantes soient amenés POUTRELLE à leur position transversale définitive. Deux arcs sont alors montés en place, côté Ville. Une fois les 37 arcs construits, l’ensemble de la structure est installée et fixée sur ses appuis définitifs : les 10 quadri- podes placés au fur et à mesure de la progression du chan- tier et les 10 poutres situées entre les escalators reliant les quais aux passerelles. Chaque poussage nécessitera la mise hors service des trains et sera par conséquent effec- tué de nuit. Tous seront réalisés sous couvert météo afin de limiter la déformation de la structure pendant l’opération. Le montage des deux arcs manquants situés aux extrémités de la voûte, des deux auvents et des abris de quais se fera en place, sur des tours d’étaiement classiques. LES 2 ARCS MONTÉS EN PLACE L’auvent côté Ville sera construit en premier. Pour une question de stabilité et de risque de déformation de la char- pente, les deux auvents devront être décintrés simultané- ment. Le décintrage achevé, le contreventement provisoire ne sera plus nécessaire. Le montage des auvents durera de la fin 2005 à la mi-2006. Le montage des abris de quai sera quant à lui très étalé dans le temps puisqu’il débutera à l’automne 2003 pour s’achever au printemps 2006. QUADRIPODE Procédure négociée avec publicité préalable aux niveaux belge et européen. POUTRE D’APPUI A P R È S L’ A C I E R , L E V E R R E La couverture vitrée vient d’être mise en adjudication . La pose des châssis et du verre ne débutera pourtant pas avant fin 2003. Cependant, pour des raisons techniques à débattre dans le cadre de la procédure négociée (quel type de châssis, comment les fixer, quand les monter…?) mais aussi d’organisation des travaux sur chantier, il est souhaitable de désigner dès maintenant l’entreprise qui sera chargée de ces travaux. La surface à couvrir représente 32.300 m2 soit plus de 5 terrains de football. Et, pour couper court à une inquiétude souvent formulée au sujet de l’entretien, précisons qu’un système de rails et de nacelles est prévu tant pour la surface intérieure qu’extérieure de la voûte. Ceci afin d’assurer l’inspection et la maintenance des ouvrages.
  • 8. 2003 J u i n LIÈGE Guillemins P. 8 I N A U G U R AT I O N D E L A L I G N E À G R A N D E V I T E S S E L O U VA I N - L I È G E Le 10 décembre dernier, le Prince Philippe inaugurait officiellement la ligne à grande vitesse Louvain - Liège. Après la mise en service, en décembre 1997, de la ligne Bruxelles - frontière française, la SNCB ouvrait ainsi la deuxième ligne à grande vitesse construite en Belgique. Les Thalys peuvent y atteindre la vitesse de 300 km/h. Cinq années de travaux ont été nécessaires pour construire, entre Louvain et Ans, les 71 km de cette ligne qui constitue la clé de voûte de la future liaison à grande vitesse Bruxelles - frontière allemande (147 km). Le temps de parcours entre Bruxelles et Liège est désormais réduit de dix minutes. Cette amélioration significative n’est qu’une première étape. Elle en annonce d’autres : grâce à la mise en service des sections de ligne Bruxelles - Louvain, en 2005, et Liège - frontière allemande, en 2006, les temps de parcours seront encore améliorés. A terme, Liège ne sera plus qu’à 2h04 de Paris et à 2h00 de Francfort. Fait unique en Europe: cette ligne nouvelle n’est pas seulement réservée aux trains à grande vitesse (300km/h). Les trains Intercités (IC) du service intérieur peuvent également y circuler à 200 km/h au lieu de 140 km/h. Ainsi, lorsqu’en 2005 la ligne Bruxelles - Louvain sera terminée, celles et ceux qui voyagent entre Liège et la Capitale pourront économiser quinze minutes… sur chaque trajet. Ce déplacement se fera alors en trois quarts d’heure ! TUC RAIL, AU CŒUR DE LA CONSTRUCTION DES LIGNES À GRANDE VITESSE Dès le lancement du projet de ligne à grande vitesse, la SNCB a confié à sa filiale TUC RAIL, créée en 1992, le soin de construire et de moderniser les infrastructures destinées aux TGV. Ainsi, depuis plus de dix ans, TUC RAIL est le maître d’œuvre de ce qui peut être considéré comme le plus grand chantier de Belgique. * * Entre Bruxelles et la Frontière allemande, Euro Liège TGV assure la modernisation complète des 2,5 km de voies d’accès à la future gare des Guillemins.
  • 9. P. 9 LIÈGE Guillemins J u i 2003 n LA LIGNE À GRANDE VITESSE ENTRE BRUXELLES ET COLOGNE Anvers Aix-la-Chapelle Bruxelles Lille Amsterdam Liège Anvers Ostende Bruges Bruxelles Gand Louvain Cologne Francfort Londres Aix-La-Chapelle Waremme Lille Paris Welkenraedt Ligne à grande vitesse (LGV) TGV sur ligne modernisée Tunnel Verviers Ligne du service intérieur Liège Autoroute Frontière G R O S P L A N S U R L E S T R AVA U X E N T R E B R U X E L L E S E T L O U VA I N Sur ce tronçon, la ligne existante est portée à quatre voies, au lieu des deux actuelles. A la fin des travaux, prévue en 2005, ce doublement de capacité permettra une plus grande fluidité du trafic ferroviaire, tant classique que “grande vitesse”. Sur les deux voies centrales, les trains Intercités (IC) Ostende - Bruxelles - Louvain - Liège - Eupen circuleront à 200 km/h au lieu de 140 km/h aujourd’hui. Les deux voies extérieures seront notamment destinées aux trains moins rapides (Interrégionaux) ainsi qu’aux trains de pointe (P). Sur ces voies, les trains pourront rouler jusqu’à la vitesse de 160 km/h. Ces investissements s’inscrivent aussi dans le cadre du plan de modernisation du réseau intérieur. La ligne Bruxelles - Louvain constitue en effet un enjeu majeur de la réalisation du futur Réseau Express Régional (RER) autour de la capitale. L’un des plus grands défis de ces travaux est d’arriver à concilier la progression des chantiers avec le maintien de la régularité du trafic, au plus haut niveau possible, sur l’une des lignes ferroviaires les plus fréquentées du pays. L E S T R AVA U X À L O U VA I N Louvain étant située au croisement de plusieurs lignes de chemins de fer, les travaux pour le passage des voies destinées aux TGV dans cette ville sont d’une grande complexité. A l’avenir, les trains à grande vitesse traverseront Louvain à 160 km/h au lieu de 90 km/h aujourd’hui. Pour obtenir cette augmentation de vitesse, une nouvelle courbe de raccordement a été aménagée au nord de Louvain. Celle-ci a nécessité la construction de deux ouvrages d’art sur la nouvelle partie du tracé: PONT SUR LE CANAL DE LOUVAIN. un pont à arc sur le canal et un viaduc pour franchir la Dyle. Ces importants chantiers coïncident également avec des travaux de modernisation de la gare. Celle-ci actuellement en pleine transformation. La SNCB a en effet confié au bureau d’architecte Samyn and Partners le soin de doter la gare de Louvain - future gare RER - d’une élégante couverture de quais faite de verre et d’acier. Lorsqu’à l’horizon 2005, la mise à quatre voies de la ligne Bruxelles- Louvain sera terminée, il ne faudra plus que 15 minutes aux voyageurs louvanistes pour rejoindre la GARE DE LOUVAIN. gare de Bruxelles-Nord.
  • 10. 2003 J u i n LIÈGE Guillemins P .1 0 LE TUNNEL DE SOUMAGNE Entre Liège et la frontière allemande, des équipes se relaient jour et nuit pour percer le plus long tunnel ferroviaire de Belgique. Il permettra aux trains à grande vitesse de rejoindre le plateau de Herve à 200 km/h. Avec ses 6,5 km* de long, le tunnel à double voie de Soumagne sera l’ouvrage ferroviaire le plus important du pays. Situé à l’Est de Liège, il permettra aux Thalys et aux ICE de relier la vallée de la Vesdre au plateau de Herve. La tête Ouest du tunnel, située à Vaux-sous-Chèvremont, se trouve à une altitude de 90 mètres tandis que sa tête Est se situe à Soumagne, à une altitude de 210 mètres. Il s’agit d’un chantier titanesque qui requiert l’utilisation d’une technologie de forage des plus performantes. * 5 940 mètres de tunnel proprement dit et deux tranchées couvertes de 177 et 413 mètres de long. G R O S P L A N S U R L E S T R AVA U X ENTRE LIÈGE ET AIX-LA-CHAPELLE Les trains à grande vitesse quittent Liège, en direction de l’Allemagne, via la ligne classique (Liège - Verviers - Aix-la-Chapelle) où la vitesse sera portée à 160 km/h. Une fois sortis de l’agglomération liégeoise, les Thalys et les ICE accéderont au plateau de Herve par un tunnel à double voie. S U R Q U AT R E F R O N T S - 2 4 H E U R E S S U R 2 4 Les trains circuleront ensuite à 250 km/h sur une ligne nouvelle Pour progresser plus vite, le creusement du tunnel s’effectue sur quatre fronts. Celui-ci est percé par aménagée le long de l’E40. Cette ligne, d’une longueur ses extrémités (Vaux-sous-Chèvremont et Soumagne) ainsi que par deux attaques intermédiaires de 38 km, nécessitera la réalisation d’importants travaux réalisées au lieu dit du Bay-Bonnet. A cet endroit, un puits de 30 mètres de diamètre et de 30 de génie civil : terrassements, viaducs, tranchées couvertes, mètres de profondeur a été creusé afin d’accéder aux fronts de creusement complémentaires. ponts ferroviaires et routiers… Les équipes fonctionnent en trois poses. Le chantier est donc en activité 24h sur 24. A ce jour, 2.600 En raison du caractère très vallonné de cette région, la SNCB mètres de tunnel ont déjà été creusés. Le percement se fait à un rythme moyen devra réaliser d’imposantes constructions comme les viaducs de 80 mètres par semaine. Actuellement, la structure géologique du terrain nécessite de travailler à la de José (422 mètres de long), de Herve (460 mètres) et de dynamite sur les quatre fronts d’attaque du tunnel. Battice (1.232 mètres). Sur cette ligne nouvelle, six tranchées couvertes seront également construites. La plus longue Après extraction, les terres et les roches dégagées représentent un volume de 825.000 mètres mesurera près d’un kilomètre de long. Elle permettra aux cubes, dont 350.000 seront réutilisés pour réaliser des remblais sur le chantier TGV longeant l’au- trains à grande vitesse de passer sous l’E40 pour rejoindre toroute E40, en direction de l’Allemagne. Le reste des produits extraits sont stockés sur des terrains Aix-la-Chapelle sur la ligne classique modernisée. Sur appartenant à la SNCB. Une partie de ces terres seront acheminées par camions, via la plate-forme ce tronçon, le viaduc de “Hammerbrücke” a été remplacé de la future ligne à grande vitesse et le tunnel de Cointe, vers une zone de remodelage située à Ans. par un nouvel ouvrage d’une longueur de 200 mètres. Les trains peuvent y circuler à 140 km/h au lieu de 90km/h La construction du tunnel de Soumagne a débuté en 2001 et s’achèvera en août 2005. Une fois précédemment. l’ouvrage creusé, la SNCB et sa filiale TUC RAIL procèderont à la pose des voies, l’électrification et la signalisation du tronçon. Les travaux vers Cologne La ligne pénètre en descente sur le territoire allemand, juste avant la gare d’Aix-la-Chapelle. Les trains à grande vitesse circulent en Allemagne sur la ligne existante qui doit être modernisée. La vitesse sera relevée : • à 160 km/h du point frontière jusqu’à la gare d’Aix-la-Chapelle; • à 140 km/h de la sortie d’Aix-la-Chapelle jusqu’à Eschweiler; • à 160 km/h entre Eschweiler et Düren; • à 250 km/h entre Düren et l’entrée de Cologne.
  • 11. P .1 1 LIÈGE Guillemins J u i 2003 n T H A LY S SUR SA NOUVELLE VOIE Thalys est le train à grande vitesse qui relie plus de vingt villes européennes. Six millions de voyageurs ont emprunté Thalys en 2002, un chiffre que l’on prévoit de doubler à l’horizon 2010. A Liège, en 2002, plus de 185 000 de voyageurs ont embarqué à bord de Thalys à destination de Paris. Sept départs quotidiens mettent la capitale française à 2h29 de la Cité ardente via Bruxelles, un trajet qui sera ramené à 2h04 en 2005. Thalys relie aussi Liège à Aix-la-Chapelle et Cologne, cela à raison de sept aller-retour quotidiens. Depuis le 15 décembre 2002, outre l’arrêt en gare de Cologne Hbf, Thalys s’arrête à Cologne Deutz, afin d’assurer au mieux les correspondances avec les trains à grande vitesse allemands (ICE), notamment vers Francfort. Grâce à la mise en service des nouvelles sections de la ligne à grande vitesse entre Bruxelles, Liège et Cologne, Thalys bénéficiera, dans les prochaines années, d’une amélioration continue de ses temps de parcours. B R U X E L L E S - L I È G E - F R A N C F O RT EN ICE En 2003, l’ICE devrait recevoir son homologation pour circuler sur la ligne à grande vitesse Louvain - Liège, ce qui permettra alors de réduire le temps de parcours de 12 minutes. Comme Thalys, l'ICE atteint la vitesse de 300 km/h en service commercial. Il ne se compose cependant pas de deux motrices entourant huit voitures. A bord de ce train, la traction est répartie tout le long de la rame via 2 essieux-moteurs par voiture. L’ICE peut circuler en unité simple de huit voitures ou double de seize voitures. Sa longueur dans ce cas est de 400 mètres. Il est capable de capter les différentes tensions électriques utilisées en Belgique et en Allemagne. Ses commandes sont également adaptées aux différents systèmes de sécurité et de signalisation rencontrés dans ces deux pays. Le confort à bord Spacieux, l'ICE offre un confort raffiné aux 93 voyageurs de 1re classe comme aux 337 de 2e classe. Deux voitures de 1re classe et cinq voitures de 2e entourent une voiture-restaurant qui offre 12 places assises et un espace bar/repas debout. En 1re comme en 2e classe, depuis les places situées derrière le poste de conduite, les voyageurs peuvent voir le tracé de la voie. La plupart des sièges de 1re classe disposent d'un écran video incorporé à l'appui-tête et d'une fiche pour le casque audio. La 1re classe offre aussi trois compartiments fermés équipés d'une large table qui permet de travailler en toute tranquilité. En 2e classe, l’ICE propose un compartiment "famille" équipé d’une petite aire de jeu pour les enfants. DES TRAINS INTERCITÉS S U R L A L I G N E L O U VA I N - L I È G E En utilisant la ligne nouvelle (300 km/h), les trains Intercités peuvent relier Liège à Louvain à 200 Evolution des temps de parcours (IC) km/h au lieu de 140 km/h. Le service intérieur profite ainsi de l'infrastructure conçue pour les trains à grande vitesse afin d’accroître ses performances. Dans ce contexte, l’actuelle ligne Louvain - Aujourd’hui 2005 Tirlemont - Landen - Waremme - Liège est utilisée par les trains IC (marquant des arrêts intermé- Liège - Bruxelles-Nord 1h03 0h47 diaires) et les trains de pointe (P). Liège devient la première ville wallonne reliée à Bruxelles par deux Liège - Louvain 0h36 0h30 voies classiques et deux voies à grande vitesse. Louvain - Bruxelles-Nord 0h25 0h15

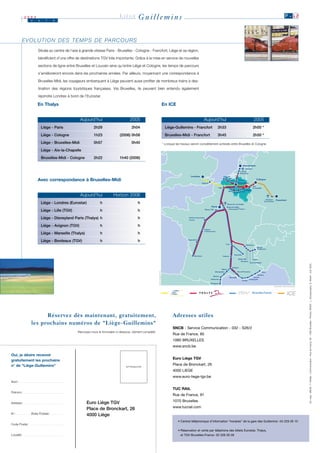

  • 12. 2003 J u i n LIÈGE Guillemins P .1 2 E V O L U T I O N D E S T E M P S D E PA R C O U R S Située au centre de l’axe à grande vitesse Paris - Bruxelles - Cologne - Francfort, Liège et sa région, bénéficient d’une offre de destinations TGV très importante. Grâce à la mise en service de nouvelles sections de ligne entre Bruxelles et Louvain ainsi qu’entre Liège et Cologne, les temps de parcours s’amélioreront encore dans les prochaines années. Par ailleurs, moyennant une correspondance à Bruxelles-Midi, les voyageurs embarquant à Liège peuvent aussi profiter de nombreux trains à des- tination des régions touristiques françaises. Via Bruxelles, ils peuvent bien entendu également rejoindre Londres à bord de l’Eurostar. En Thalys En ICE Aujourd’hui 2005 Aujourd’hui 2005 Liège - Paris 2h29 2h04 Liège-Guillemins - Francfort 2h33 2h00 * Liège - Cologne 1h23 (2006) 0h58 Bruxelles-Midi - Francfort 3h45 2h50 * Liège - Bruxelles-Midi 0h57 0h40 * Lorsque les travaux seront complètement achevés entre Bruxelles et Cologne. Liège - Aix-la-Chapelle Bruxelles-Midi - Cologne 2h22 1h40 (2006) Avec correspondance à Bruxelles-Midi Aujourd’hui Horizon 2006 Liège - Londres (Eurostar) h h Liège - Lille (TGV) h h Liège - Disneyland Paris (Thalys) h h Liège - Avignon (TGV) h h Liège - Marseille (Thalys) h h Liège - Bordeaux (TGV) h h Ed. resp.: SNCB – F. Nivelle - Communication - Rue de France, 85 - 1060 Bruxelles - Photos: SNCB - L. Goossenaarts, D. Moinil - Juin 2003. LIEGE Réservez dès maintenant, gratuitement, Adresses utiles les prochains numéros de "Liège-Guillemins" SNCB - Service Communication - 032 - S26/2 Renvoyez-nous le formulaire ci-dessous, dûment complété. Rue de France, 85 1060 BRUXELLES www.sncb.be Oui, je désire recevoir Euro Liège TGV gratuitement les prochains n° de "Liège-Guillemins" Place de Bronckart, 26 AFFRANCHIR 4000 LIEGE www.euro-liege-tgv.be Nom : ................................. TUC RAIL Prénom : .............................. Rue de France, 91 Euro Liège TGV 1070 Bruxelles Adresse : ............................. Place de Bronckart, 26 www.tucrail.com N° : ........... Boite Postale : ......... 4000 Liège • Central téléphonique d’information “horaires” de la gare des Guillemins : 04 229 26 10 Code Postal : ......................... • Réservation et vente par téléphone des billets Eurostar, Thalys, Localité : .............................. et TGV Bruxelles-France : 02 528 28 28
