Le document décrit l'extension d'une maison à Cherbourg-Octeville, comprenant des travaux de démolition, gros œuvre, charpente, couverture, menuiseries, isolation, terrasse, revêtements, et électricité. Il fournit des détails sur les dimensions, les matériaux et les étapes pour chaque phase du projet. Les maîtres d'ouvrage sont M. et Mme Jaffres, et le projet est supervisé par un architecte DPLG.
Le belhamelindescriptif

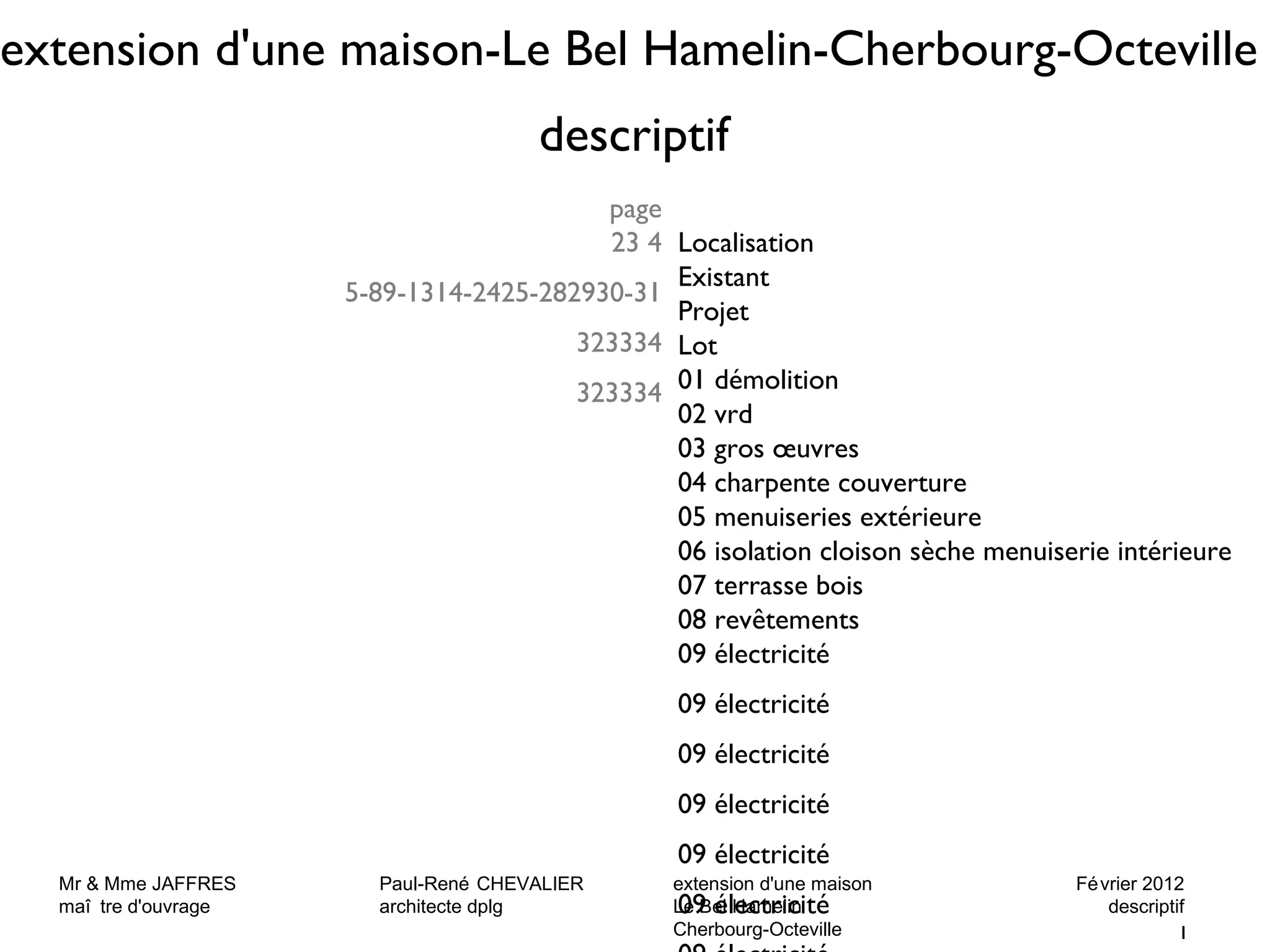

- 1. extension d'une maison-LeBel Hamelin-Cherbourg-Octeville descriptif Localisation Existant Projet Lot 01 démolition 02 vrd 03 gros oeuvres 04 charpente couverture 05 menuiseries extérieure 06 isolation cloison sèche menuiserie intérieure 07 terrasse bois 08 revêtements 09 électricité 09 électricité 09 électricité 09 électricité 09 électricité 09 électricité 09 électricité Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 1 Cherbourg-Octeville page 23 4 5-89-1314-2425-282930-31 323334 323334

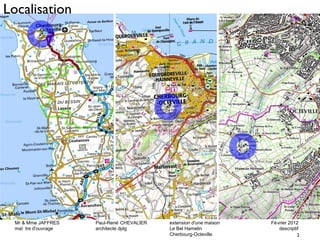

- 2. Mr & MmeJAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 2 Cherbourg-Octeville Localisation
- 3. Existant maison 3chambres en résidence principale Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 3 Cherbourg-Octeville

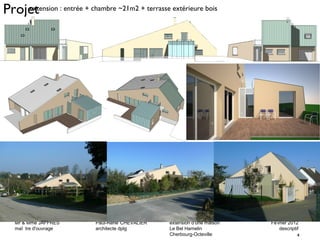

- 4. Projeexttension : entrée+ chambre ~21m2 + terrasse extérieure bois Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 4 Cherbourg-Octeville

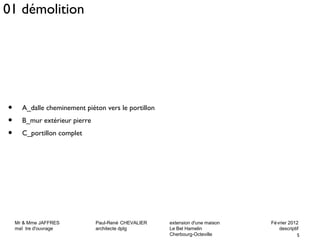

- 5. Mr & MmeJAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 5 Cherbourg-Octeville 01 démolition • A_dalle cheminement piéton vers le portillon • B_mur extérieur pierre • C_portillon complet

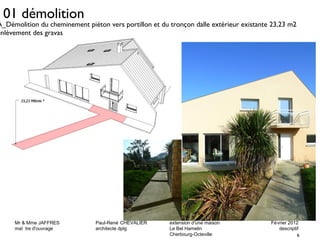

- 6. A_Démolition du cheminementpiéton vers portillon et du tronçon dalle extérieur existante 23,23 m2 enlèvement des gravas Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 6 Cherbourg-Octeville 01 démolition

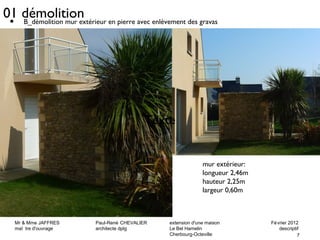

- 7. • B_démolition murextérieur en pierre avec enlèvement des gravas Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 7 Cherbourg-Octeville 01 démolition Texte mur extérieur: longueur 2,46m hauteur 2,25m largeur 0,60m
- 8. Mr & MmeJAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 8 Cherbourg-Octeville 01 démolition • C_dépose complète du portillon avec ses piliers son seuil complet jusque la bordure de voirie entreposage de la boîte au lettre avec son mat, son socle pour réutilisation enlèvement des gravas

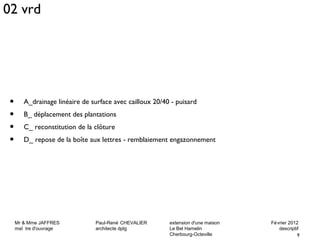

- 9. • A_drainage linéairede surface avec cailloux 20/40 - puisard • B_ déplacement des plantations • C_ reconstitution de la clôture • D_ repose de la boîte aux lettres - remblaiement engazonnement Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 9 Cherbourg-Octeville 02 vrd

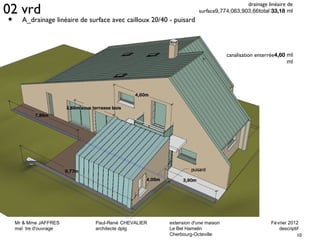

- 10. 02 vrd drainagelinéaire de surface9,774,063,903,66total 33,18 ml • A_drainage linéaire de surface avec cailloux 20/40 - puisard Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 10 Cherbourg-Octeville canalisation enterrée4,60 ml ml

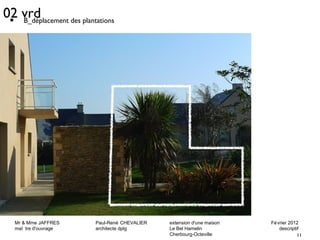

- 11. Mr & MmeJAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 11 Cherbourg-Octeville • B_déplacement des plantations 02 vrd
- 12. • C_clôture àre-constituer à l’identique avec couvre-sol et empierrement 1,30 ml Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 12 Cherbourg-Octeville 02 vrd ~1,30 m

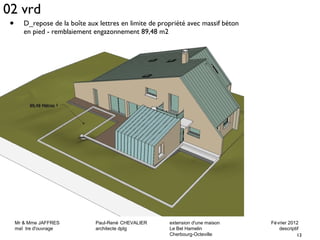

- 13. 02 vrd •D_repose de la boîte aux lettres en limite de propriété avec massif béton Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 13 Cherbourg-Octeville en pied - remblaiement engazonnement 89,48 m2

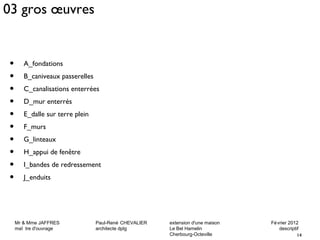

- 14. 03 gros oeuvres Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 14 Cherbourg-Octeville • A_fondations • B_caniveaux passerelles • C_canalisations enterrées • D_mur enterrés • E_dalle sur terre plein • F_murs • G_linteaux • H_appui de fenêtre • I_bandes de redressement • J_enduits

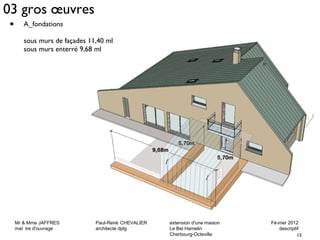

- 15. 03 gros oeuvres Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 15 Cherbourg-Octeville • A_fondations sous murs de façades 11,40 ml sous murs enterré 9,68 ml

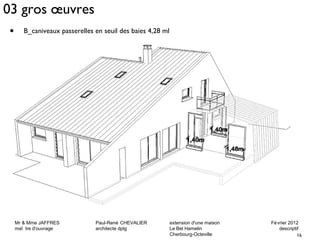

- 16. 03 gros oeuvres Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 16 Cherbourg-Octeville • B_caniveaux passerelles en seuil des baies 4,28 ml

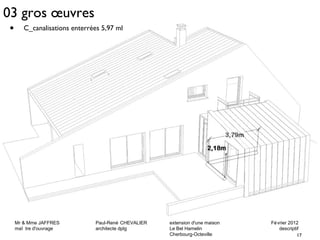

- 17. 03 gros oeuvres Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 17 Cherbourg-Octeville • C_canalisations enterrées 5,97 ml
- 18. 03 gros oeuvres Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 18 Cherbourg-Octeville • D_murs enterrés 12,49 m2
- 19. 03 gros oeuvres Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 19 Cherbourg-Octeville • E_dalle sur terre plein isolée 27 m2 extérieure 14,62 m2

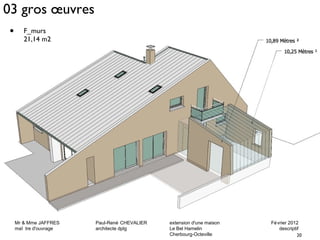

- 20. 03 gros oeuvres Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 20 Cherbourg-Octeville • F_murs 21,14 m2
- 21. 03 gros oeuvres Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 21 Cherbourg-Octeville • G_linteaux 0,85 ml 1,49 ml
- 22. 03 gros oeuvres Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 22 Cherbourg-Octeville • H_appui de fenêtre 0,95 ml

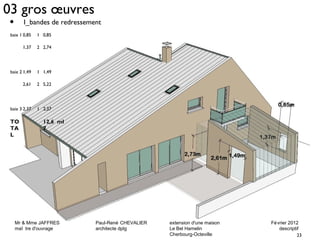

- 23. Mr & MmeJAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 23 Cherbourg-Octeville 03 gros oeuvres • I_bandes de redressement baie 1 0,85 1 0,85 1,37 2 2,74 baie 2 1,49 1 1,49 2,61 2 5,22 baie 3 2,37 1 2,37 TO TA L 12,6 7 ml

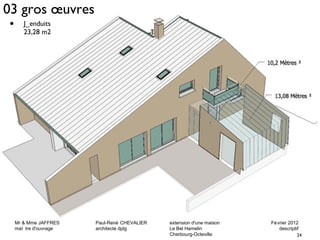

- 24. 03 gros oeuvres Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 24 Cherbourg-Octeville • J_enduits 23,28 m2

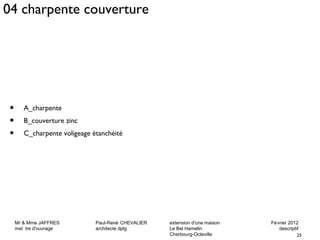

- 25. 04 charpente couverture Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 25 Cherbourg-Octeville • A_charpente • B_couverture zinc • C_charpente voligeage étanchéité

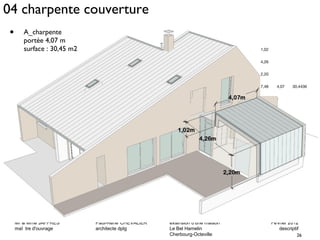

- 26. 04 charpente couverture Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 26 Cherbourg-Octeville • A_charpente portée 4,07 m surface : 30,45 m2 1,02 4,26 2,20 7,48 4,07 30,4436

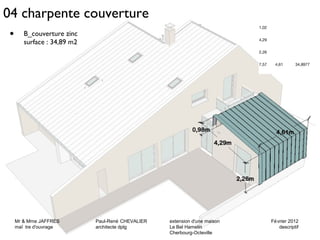

- 27. 04 charpente couverture Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 27 Cherbourg-Octeville • B_couverture zinc surface : 34,89 m2 1,02 4,29 2,26 7,57 4,61 34,8977 Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif Cherbourg-Octeville

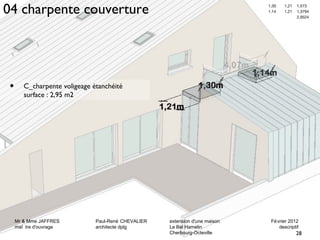

- 28. 04 charpente couverture1,30 1,21 1,573 Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 28 Cherbourg-Octeville • C_charpente voligeage étanchéité surface : 2,95 m2 1,14 1,21 1,3794 2,9524 28 Cherbourg-Octeville

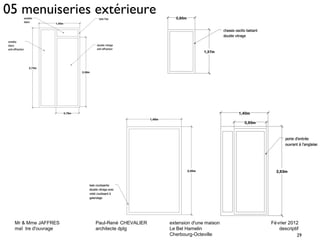

- 29. Mr & MmeJAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 29 Cherbourg-Octeville 05 menuiseries extérieure

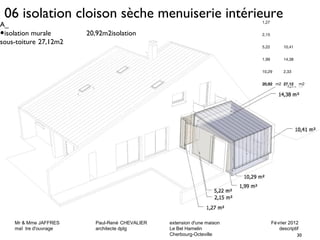

- 30. 06 isolation cloisonsèche menuiserie intérieure Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 30 Cherbourg-Octeville 1,27 2,15 5,22 10,41 1,99 14,38 10,29 2,33 20,92 m2 27,12 m2 A_ •isolation murale 20,92m2isolation sous-toiture 27,12m2

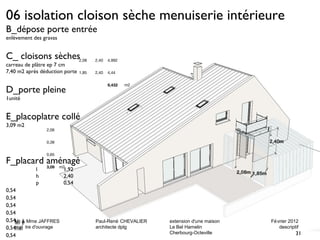

- 31. 06 isolation cloisonsèche menuiserie intérieure B_dépose porte entrée enlèvement des gravas C_ cloisons sèches carreau de plâtre ep 7 cm 7,40 m2 après déduction porte D_porte pleine 1unité E_placoplatre collé 3,09 m2 Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif Mr & Mme JAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 31 Cherbourg-Octeville Cherbourg-Octeville F_placard aménagé l 1,92 h 2,40 p 0,54 0,54 0,54 0,54 0,54 0,54 0,54 0,54 0,54 2,08 2,40 4,992 1,85 2,40 4,44 9,432 m2 2,06 0,38 0,65 3,09 m2 31

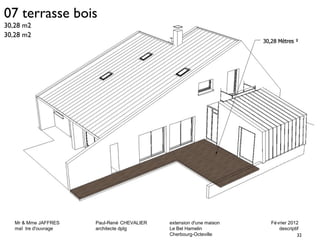

- 32. Mr & MmeJAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 32 Cherbourg-Octeville 07 terrasse bois 30,28 m2 30,28 m2

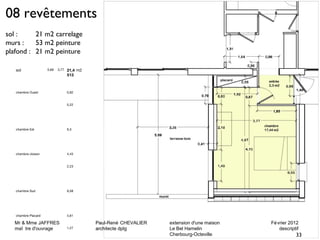

- 33. Mr & MmeJAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif Cherbourg-Octeville 08 revêtements sol : 21 m2 carrelage murs : 53 m2 peinture plafond : 21 m2 peinture sol 5,69 3,77 21,4 513 m2 chambre Ouest 0,92 5,22 chambre Est 9,3 chambre cloison 4,43 2,23 chambre Sud 9,58 chambre Placard 4,61 1,27 33

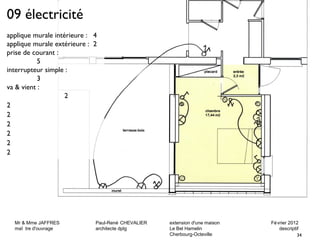

- 34. Mr & MmeJAFFRES Paul-René CHEVALIER extension d'une maison Février 2012 maî tre d'ouvrage architecte dplg Le Bel Hamelin descriptif 34 Cherbourg-Octeville 09 électricité applique murale intérieure : 4 applique murale extérieure : 2 prise de courant : 5 interrupteur simple : 3 va & vient : 2 2 2 2 2 2 2
