1. Digital performance.
VARNISH
MEET-UP
Cédric Bezaud - 22/09/2015

2. +Présentation
+Concrètement … Ca donne quoi ?
+Concrètement … Comment ca marche ?
+Concrètement … Ca ressemble a quoi ?
+Les Plus / Les Moins
+Conclusion / Questions
VARNISH
SOMMAIRE
© SQLI Enterprise – SQLI GROUP | 2015 2

3. PRÉSENTATION

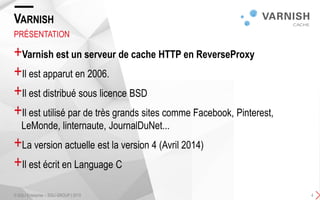

4. +Varnish est un serveur de cache HTTP en ReverseProxy
+Il est apparut en 2006.
+Il est distribué sous licence BSD
+Il est utilisé par de très grands sites comme Facebook, Pinterest,
LeMonde, linternaute, JournalDuNet...
+La version actuelle est la version 4 (Avril 2014)
+Il est écrit en Language C
VARNISH
PRÉSENTATION
© SQLI Enterprise – SQLI GROUP | 2015 4

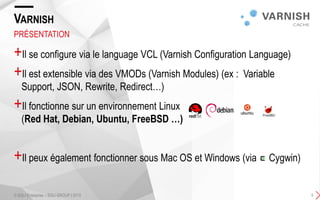

5. +Il se configure via le language VCL (Varnish Configuration Language)
+Il est extensible via des VMODs (Varnish Modules) (ex : Variable
Support, JSON, Rewrite, Redirect…)
+Il fonctionne sur un environnement Linux
(Red Hat, Debian, Ubuntu, FreeBSD …)
+Il peux également fonctionner sous Mac OS et Windows (via Cygwin)
VARNISH
PRÉSENTATION
© SQLI Enterprise – SQLI GROUP | 2015 5

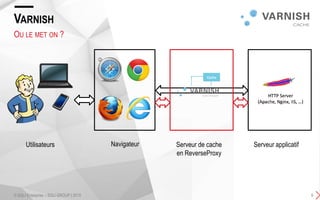

6. VARNISH
OU LE MET ON ?
© SQLI Enterprise – SQLI GROUP | 2015 6
NavigateurUtilisateurs Serveur applicatifServeur de cache
en ReverseProxy

7. EN CHIFFRE CA DONNE QUOI ?

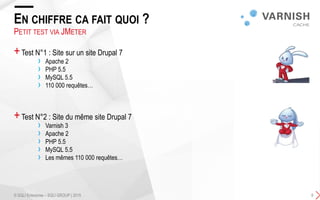

8. +Test N°1 : Site sur un site Drupal 7
› Apache 2
› PHP 5.5
› MySQL 5.5
› 110 000 requêtes…
+Test N°2 : Site du même site Drupal 7
› Varnish 3
› Apache 2
› PHP 5.5
› MySQL 5.5
› Les mêmes 110 000 requêtes…
EN CHIFFRE CA FAIT QUOI ?
© SQLI Enterprise – SQLI GROUP | 2015 8
PETIT TEST VIA JMETER

9. COMMENT CA MARCHE ?

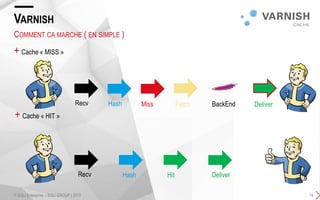

10. + Cache « MISS »
VARNISH
COMMENT CA MARCHE ( EN SIMPLE )
© SQLI Enterprise – SQLI GROUP | 2015 14
Recv Hash Miss Deliver
Recv Hash Hit
+ Cache « HIT »
Deliver
Fetch BackEnd

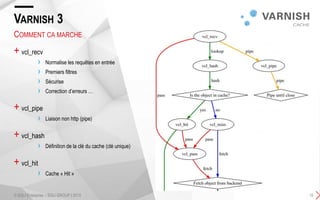

11. + vcl_recv
› Normalise les requêtes en entrée
› Premiers filtres
› Sécurise
› Correction d’erreurs …
+ vcl_pipe
› Liaison non http (pipe)
+ vcl_hash
› Définition de la clé du cache (clé unique)
+ vcl_hit
› Cache « Hit »
VARNISH 3
COMMENT CA MARCHE
© SQLI Enterprise – SQLI GROUP | 2015 15

12. + vcl_miss
› Cache « Miss »
+ vcl_pass
› ByPass : On force a aller chercher la
réponse depuis le backend
+ vcl_fetch
› Règle de cache de l’objet backend
+ vcl_deliver
› Restitution de la réponse
+ vcl_error
› Affichage d’une page d’erreur
VARNISH 3
COMMENT CA MARCHE
© SQLI Enterprise – SQLI GROUP | 2015 16

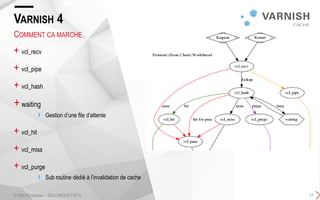

13. + vcl_recv
+ vcl_pipe
+ vcl_hash
+waiting
› Gestion d’une file d’attente
+ vcl_hit
+ vcl_miss
+ vcl_purge
› Sub routine dédié à l’invalidation de cache
VARNISH 4
COMMENT CA MARCHE
© SQLI Enterprise – SQLI GROUP | 2015 17

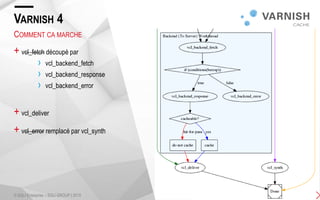

14. + vcl_fetch découpé par
› vcl_backend_fetch
› vcl_backend_response
› vcl_backend_error
+ vcl_deliver
+ vcl_error remplacé par vcl_synth
VARNISH 4
COMMENT CA MARCHE
© SQLI Enterprise – SQLI GROUP | 2015 18

15. AUTRE FONCTIONNALITÉS

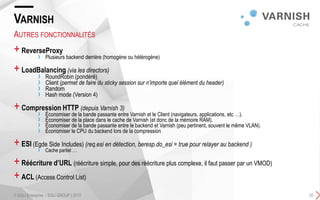

16. +ReverseProxy
› Plusieurs backend derrière (homogène ou hétérogène)
+LoadBalancing (via les directors)
› RoundRobin (pondéré)
› Client (permet de faire du sticky session sur n’importe quel élément du header)
› Random
› Hash mode (Version 4)
+Compression HTTP (depuis Varnish 3)
› Économiser de la bande passante entre Varnish et le Client (navigateurs, applications, etc …).
› Économiser de la place dans le cache de Varnish (et donc de la mémoire RAM).
› Économiser de la bande passante entre le backend et Varnish (peu pertinent, souvent le même VLAN).
› Économiser le CPU du backend lors de la compression
+ESI (Egde Side Includes) (req.esi en détection, beresp.do_esi = true pour relayer au backend )
› Cache partiel …
+Réécriture d’URL (réécriture simple, pour des réécriture plus complexe, il faut passer par un VMOD)
+ACL (Access Control List)
VARNISH
AUTRES FONCTIONNALITÉS
© SQLI Enterprise – SQLI GROUP | 2015 20

17. CA RESSEMBLE A QUOI ?

18. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 22

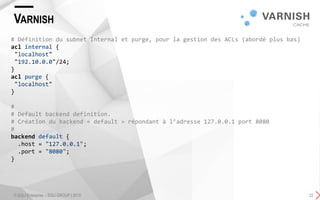

# Définition du subnet Internal et purge, pour la gestion des ACLs (abordé plus bas)
acl internal {
"localhost"
"192.10.0.0"/24;
}
acl purge {
"localhost"
}
#
# Default backend definition.
# Création du backend « default » répondant à l’adresse 127.0.0.1 port 8080
#
backend default {
.host = "127.0.0.1";
.port = "8080";
}

19. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 23

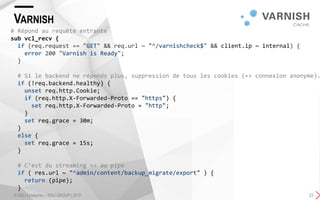

# Répond au requête entrante
sub vcl_recv {
if (req.request == "GET" && req.url ~ "^/varnishcheck$" && client.ip ~ internal) {
error 200 "Varnish is Ready";
}
# Si le backend ne réponds plus, suppression de tous les cookies (=> connexion anonyme).
if (!req.backend.healthy) {
unset req.http.Cookie;
if (req.http.X-Forwarded-Proto == "https") {
set req.http.X-Forwarded-Proto = "http";
}
set req.grace = 30m;
}
else {
set req.grace = 15s;
}
# C’est du streaming => au pipe
if ( res.url ~ "^admin/content/backup_migrate/export" ) {
return (pipe);
}

20. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 24

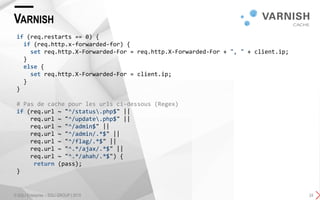

if (req.restarts == 0) {
if (req.http.x-forwarded-for) {
set req.http.X-Forwarded-For = req.http.X-Forwarded-For + ", " + client.ip;
}
else {
set req.http.X-Forwarded-For = client.ip;
}
}
# Pas de cache pour les urls ci-dessous (Regex)
if (req.url ~ "^/status.php$" ||
req.url ~ "^/update.php$" ||
req.url ~ "^/admin$" ||
req.url ~ "^/admin/.*$" ||
req.url ~ "^/flag/.*$" ||
req.url ~ "^.*/ajax/.*$" ||
req.url ~ "^.*/ahah/.*$") {
return (pass);
}

21. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 25

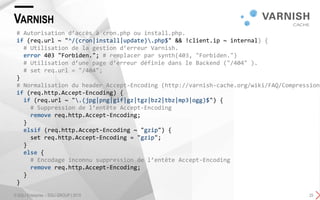

# Autorisation d’accès à cron.php ou install.php.
if (req.url ~ "^/(cron|install|update).php$" && !client.ip ~ internal) {
# Utilisation de la gestion d’erreur Varnish.
error 403 "Forbiden."; # remplacer par synth(403, "Forbiden.")
# Utilisation d’une page d’erreur définie dans le Backend ("/404" ).
# set req.url = "/404";
}
# Normalisation du header Accept-Encoding (http://varnish-cache.org/wiki/FAQ/Compression)
if (req.http.Accept-Encoding) {
if (req.url ~ ".(jpg|png|gif|gz|tgz|bz2|tbz|mp3|ogg)$") {
# Suppression de l’entête Accept-Encoding
remove req.http.Accept-Encoding;
}
elsif (req.http.Accept-Encoding ~ "gzip") {
set req.http.Accept-Encoding = "gzip";
}
else {
# Encodage inconnu suppression de l’entête Accept-Encoding
remove req.http.Accept-Encoding;
}
}

22. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 26

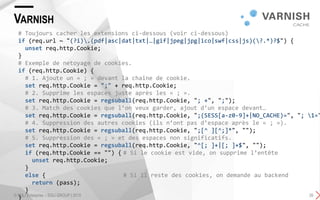

# Toujours cacher les extensions ci-dessous (voir ci-dessous)
if (req.url ~ "(?i).(pdf|asc|dat|txt|…|gif|jpeg|jpg|ico|swf|css|js)(?.*)?$") {
unset req.http.Cookie;
}
# Exemple de netoyage de cookies.
if (req.http.Cookie) {
# 1. Ajoute un « ; » devant la chaine de cookie.
set req.http.Cookie = ";" + req.http.Cookie;
# 2. Supprime les espaces juste après les « ; ».
set req.http.Cookie = regsuball(req.http.Cookie, "; +", ";");
# 3. Match des cookies que l’on veux garder, ajout d’un espace devant…
set req.http.Cookie = regsuball(req.http.Cookie, ";(SESS[a-z0-9]+|NO_CACHE)=", "; 1="
# 4. Suppression des autres cookies (ils n’ont pas d’espace après le « ; »).
set req.http.Cookie = regsuball(req.http.Cookie, ";[^ ][^;]*", "");
# 5. Suppression des « ; » et des espaces non significatifs.
set req.http.Cookie = regsuball(req.http.Cookie, "^[; ]+|[; ]+$", "");
if (req.http.Cookie == "") { # Si le cookie est vide, on supprime l’entête
unset req.http.Cookie;
}
else { # Si il reste des cookies, on demande au backend
return (pass);
}
}

23. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 27

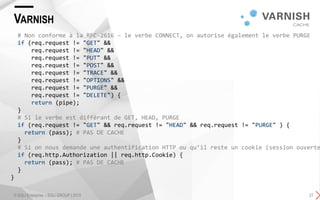

# Non conforme à la RFC-2616 – le verbe CONNECT, on autorise également le verbe PURGE
if (req.request != "GET" &&
req.request != "HEAD" &&
req.request != "PUT" &&
req.request != "POST" &&
req.request != "TRACE" &&
req.request != "OPTIONS" &&
req.request != "PURGE" &&
req.request != "DELETE") {
return (pipe);
}
# Si le verbe est différant de GET, HEAD, PURGE
if (req.request != "GET" && req.request != "HEAD" && req.request != "PURGE" ) {
return (pass); # PAS DE CACHE
}
# Si on nous demande une authentification HTTP ou qu’il reste un cookie (session ouverte
if (req.http.Authorization || req.http.Cookie) {
return (pass); # PAS DE CACHE
}
}

24. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 28
# Détermination de la clé unique de stockage du cache
sub vcl_hash {
if (req.http.X-Forwarded-Proto == "https") {
hash_data(req.http.X-Forwarded-Proto);
}
}
# Cache Hit
sub vcl_hit {
if (req.request == "PURGE" && client.ip ~ purge) {
purge; # Le mot clé n’existe plus en VCL4
error 200 "Purged.";
}
}
# Cache Miss
sub vcl_miss {
if (req.request == "PURGE" && client.ip ~ purge) {
purge; # Le mot clé n’existe plus en VCL4
error 200 "Purged.";
}
}

25. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 29

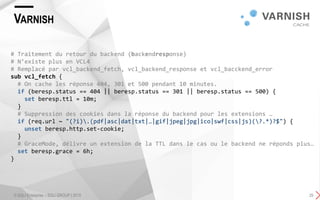

# Traitement du retour du backend (backendresponse)
# N’existe plus en VCL4
# Remplacé par vcl_backend_fetch, vcl_backend_response et vcl_bacckend_error
sub vcl_fetch {
# On cache les réponse 404, 301 et 500 pendant 10 minutes.
if (beresp.status == 404 || beresp.status == 301 || beresp.status == 500) {
set beresp.ttl = 10m;
}
# Suppression des cookies dans la réponse du backend pour les extensions …
if (req.url ~ "(?i).(pdf|asc|dat|txt|…|gif|jpeg|jpg|ico|swf|css|js)(?.*)?$") {
unset beresp.http.set-cookie;
}
# GraceMode, délivre un extension de la TTL dans le cas ou le backend ne réponds plus…
set beresp.grace = 6h;
}

26. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 30

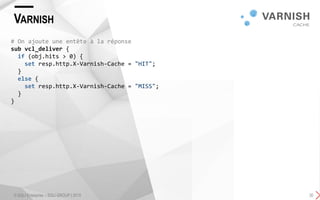

# On ajoute une entête à la réponse
sub vcl_deliver {
if (obj.hits > 0) {
set resp.http.X-Varnish-Cache = "HIT";
}
else {
set resp.http.X-Varnish-Cache = "MISS";
}
}

27. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 31

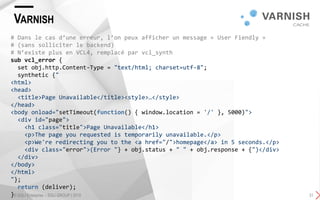

# Dans le cas d’une erreur, l’on peux afficher un message « User Fiendly »
# (sans solliciter le backend)
# N’existe plus en VCL4, remplacé par vcl_synth
sub vcl_error {
set obj.http.Content-Type = "text/html; charset=utf-8";
synthetic {"
<html>
<head>
<title>Page Unavailable</title><style>…</style>
</head>
<body onload="setTimeout(function() { window.location = '/' }, 5000)">
<div id="page">
<h1 class="title">Page Unavailable</h1>
<p>The page you requested is temporarily unavailable.</p>
<p>We're redirecting you to the <a href="/">homepage</a> in 5 seconds.</p>
<div class="error">(Error "} + obj.status + " " + obj.response + {")</div>
</div>
</body>
</html>
"};
return (deliver);
}

28. VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 32

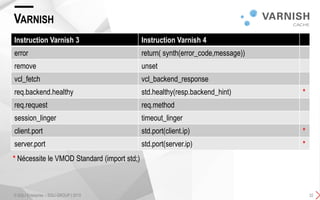

Instruction Varnish 3 Instruction Varnish 4
error return( synth(error_code,message))
remove unset
vcl_fetch vcl_backend_response
req.backend.healthy std.healthy(resp.backend_hint) *
req.request req.method
session_linger timeout_linger
client.port std.port(client.ip) *
server.port std.port(server.ip) *
* Nécessite le VMOD Standard (import std;)

29. LES PLUS / LES MOINS

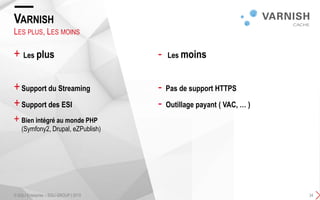

30. + Les plus
+Support du Streaming
+Support des ESI
+ Bien intégré au monde PHP
(Symfony2, Drupal, eZPublish)
- Les moins
- Pas de support HTTPS
- Outillage payant ( VAC, … )
VARNISH
© SQLI Enterprise – SQLI GROUP | 2015 34
LES PLUS, LES MOINS

31. CONCLUSION / QUESTIONS

32. + C’est à vous !
CONCLUSION / QUESTIONS
© SQLI Enterprise – SQLI GROUP | 2015 36
