1. La team Avila2
(Olivier, Louis, Léo et Pierrick)
du collège Thérèse d’Avila
vous présente

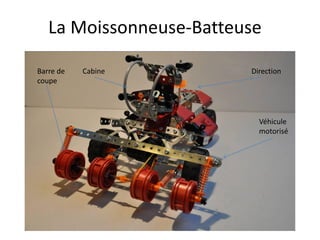

2. La Moissonneuse-Batteuse
Barre de Cabine Direction
coupe
Véhicule
motorisé

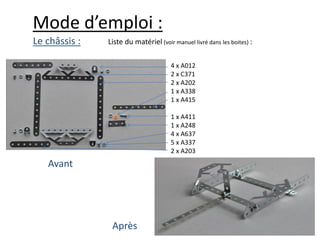

3. Mode d’emploi :
Le châssis : Liste du matériel (voir manuel livré dans les boites) :
4 x A012
2 x C371
2 x A202
1 x A338
1 x A415
1 x A411
1 x A248
4 x A637
5 x A337
2 x A203
Avant
Après

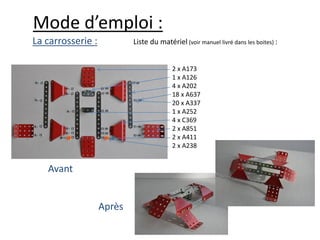

4. Mode d’emploi :
La carrosserie : Liste du matériel (voir manuel livré dans les boites) :
2 x A173
1 x A126
4 x A202
18 x A637
20 x A337
1 x A252
4 x C369
2 x A851
2 x A411
2 x A238
Avant
Après

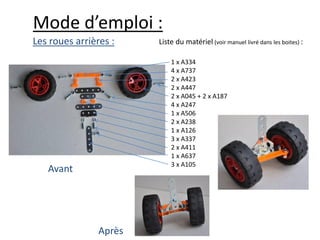

5. Mode d’emploi :
Les roues arrières : Liste du matériel (voir manuel livré dans les boites) :
1 x A334
4 x A737
2 x A423
2 x A447
2 x A045 + 2 x A187
4 x A247
1 x A506
2 x A238
1 x A126
3 x A337
2 x A411
1 x A637
3 x A105
Avant
Après

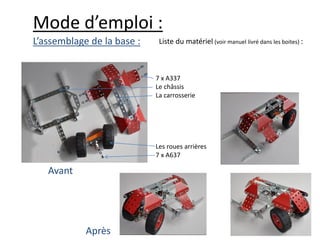

6. Mode d’emploi :
L’assemblage de la base : Liste du matériel (voir manuel livré dans les boites) :
7 x A337
Le châssis
La carrosserie
Les roues arrières
7 x A637
Avant
Après

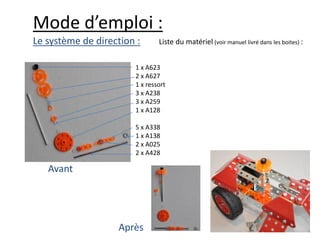

7. Mode d’emploi :
Le système de direction : Liste du matériel (voir manuel livré dans les boites) :
1 x A623
2 x A627
1 x ressort
3 x A238
3 x A259
1 x A128
5 x A338
1 x A138
2 x A025
2 x A428
Avant
Après

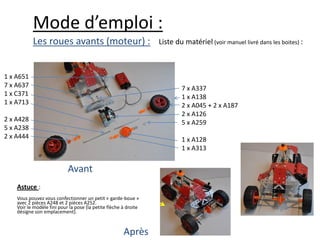

8. Mode d’emploi :
Les roues avants (moteur) : Liste du matériel (voir manuel livré dans les boites) :
1 x A651
7 x A637 7 x A337
1 x C371 1 x A138
1 x A713 2 x A045 + 2 x A187
2 x A126
2 x A428 5 x A259
5 x A238
2 x A444 1 x A128
1 x A313
Avant
Astuce :
Vous pouvez vous confectionner un petit « garde-boue »
avec 2 pièces A248 et 2 pièces A252.
Voir le modèle fini pour la pose (la petite flèche à droite
désigne son emplacement).
Après

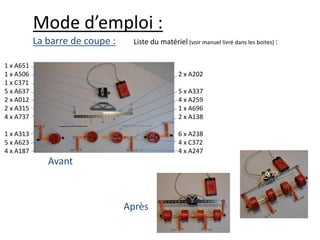

9. Mode d’emploi :
La barre de coupe : Liste du matériel (voir manuel livré dans les boites) :
1 x A651
1 x A506 2 x A202
1 x C371
5 x A637 5 x A337
2 x A012 4 x A259
2 x A315 1 x A696
4 x A737 2 x A138
1 x A313 6 x A238
5 x A623 4 x C372
4 x A187 4 x A247
Avant
Après

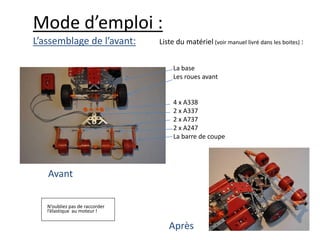

10. Mode d’emploi :
L’assemblage de l’avant: Liste du matériel (voir manuel livré dans les boites) :
La base
Les roues avant
4 x A338
2 x A337
2 x A737
2 x A247
La barre de coupe
Avant
N’oubliez pas de raccorder
l’élastique au moteur !
Après

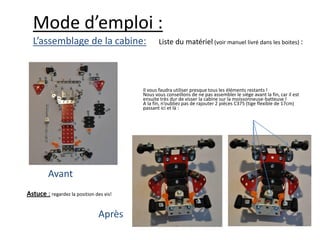

11. Mode d’emploi :
L’assemblage de la cabine: Liste du matériel (voir manuel livré dans les boites) :
Il vous faudra utiliser presque tous les éléments restants !
Nous vous conseillons de ne pas assembler le siège avant la fin, car il est
ensuite très dur de visser la cabine sur la moissonneuse-batteuse !
A la fin, n’oubliez pas de rajouter 2 pièces C375 (tige flexible de 17cm)
passant ici et là :
Avant
Astuce : regardez la position des vis!
Après

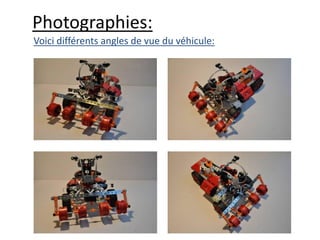

12. Photographies:
Voici différents angles de vue du véhicule:

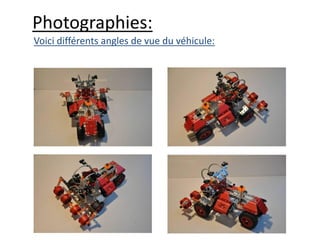

13. Photographies:
Voici différents angles de vue du véhicule:

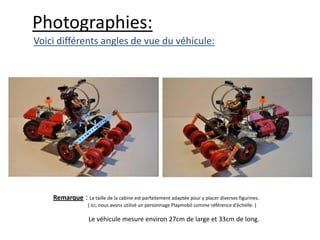

14. Photographies:
Voici différents angles de vue du véhicule:
Remarque : La taille de la cabine est parfaitement adaptée pour y placer diverses figurines.
( Ici, nous avons utilisé un personnage Playmobil comme référence d’échelle. )
Le véhicule mesure environ 27cm de large et 33cm de long.
