Le document explore les méthodes d'analyse des images numériques, en mettant l'accent sur les distinctions entre signes plastiques et figuratifs ainsi que sur la représentation d'images comme des systèmes formels. Il souligne l'importance des méta-données techniques et culturelles dans le traitement et l'interprétation des images, tout en mentionnant l'impact des outils logiciels sur la possibilité d'analyse. En outre, des exemples d'analyses d'images emblématiques sont fournis, illustrant l'évolution et le développement de l'analyse visuelle.

1. Méthodes pour l’analyse des
images numériques
Everardo REYES
Université Paris 8 / Lab. Paragraphe
Journée d'études - Méthodes quantitatives en sémiotique
Organisateur : Dario Compagno
Université Paris 3 Sorbonne Nouvelle

2. Exemples classiques d’analyse
de l’expression des images

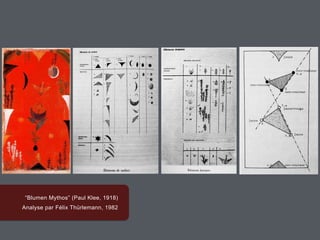

3. “Blumen Mythos” (Paul Klee, 1918)
Analyse par Félix Thürlemann, 1982

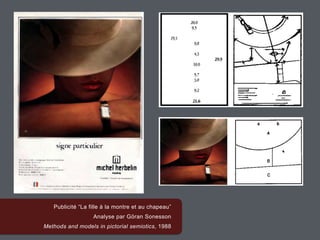

4. Publicité “La fille à la montre et au chapeau”
Analyse par Göran Sonesson
Methods and models in pictorial semiotics, 1988

5. Relations entre plan de l’expression et
plan du contenu
Emploi la distinction entre signes
plastiques et signes figuratifs

6. L’image numérique

7. Un médium instable : en développement constant
Dépend des logiciels et dispositifs
Millions d’images par jour… distant reading [ Moretti, 2013 ]
Du big data au wide data [ Manovich, 2015 ]

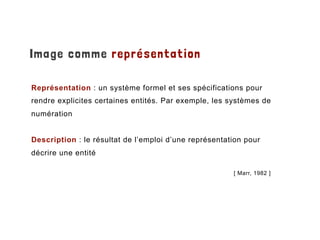

8. Image comme représentation
Représentation : un système formel et ses spécifications pour
rendre explicites certaines entités. Par exemple, les systèmes de
numération
Description : le résultat de l’emploi d’une représentation pour
décrire une entité
[ Marr, 1982 ]

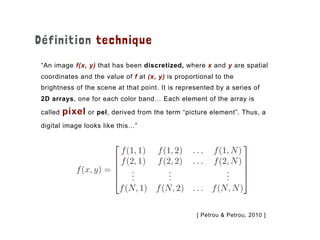

9. Définition technique
“An image f(x, y) that has been discretized, where x and y are spatial
coordinates and the value of f at (x, y) is proportional to the
brightness of the scene at that point. It is represented by a series of
2D arrays, one for each color band… Each element of the array is
called pixel or pel, derived from the term “picture element”. Thus, a
digital image looks like this…”
[ Petrou & Petrou, 2010 ]

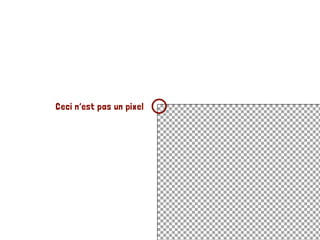

10. Ceci n’est pas un pixel

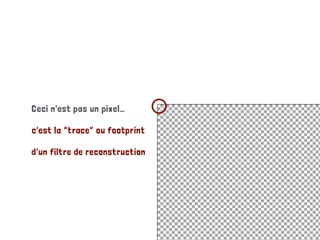

11. Ceci n’est pas un pixel…
c’est la “trace” ou footprint
d’un filtre de reconstruction

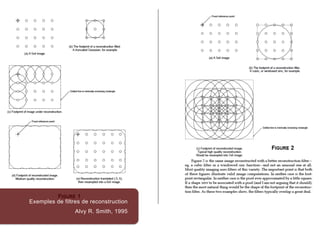

12. Exemples de filtres de reconstruction
Alvy R. Smith, 1995

13. Types de données
Structures de données
Méta-données
Formats du fichier
Logiciels
Langages de programmation
Ceci est important car la manière dont l’information est
représentée détermine la facilité pour faire différentes choses avec
[ Marr, 1982 ]

14. Descriptions des images

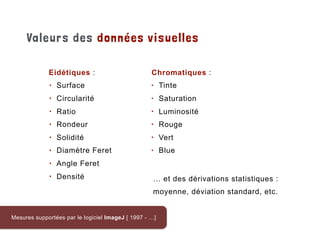

15. Valeurs des données visuelles
Chromatiques :
• Tinte
• Saturation
• Luminosité
• Rouge
• Vert
• Blue
Eidétiques :
• Surface
• Circularité
• Ratio
• Rondeur
• Solidité
• Diamètre Feret
• Angle Feret
• Densité … et des dérivations statistiques :
moyenne, déviation standard, etc.
Mesures supportées par le logiciel ImageJ [ 1997 - …]

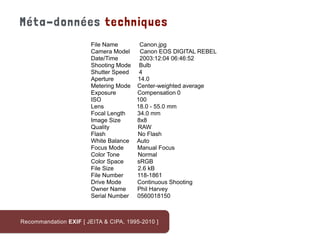

16. File Name Canon.jpg
Camera Model Canon EOS DIGITAL REBEL
Date/Time 2003:12:04 06:46:52
Shooting Mode Bulb
Shutter Speed 4
Aperture 14.0
Metering Mode Center-weighted average
Exposure Compensation 0
ISO 100
Lens 18.0 - 55.0 mm
Focal Length 34.0 mm
Image Size 8x8
Quality RAW
Flash No Flash
White Balance Auto
Focus Mode Manual Focus
Color Tone Normal
Color Space sRGB
File Size 2.6 kB
File Number 118-1861
Drive Mode Continuous Shooting
Owner Name Phil Harvey
Serial Number 0560018150
Recommandation EXIF [ JEITA & CIPA, 1995-2010 ]
Méta-données techniques

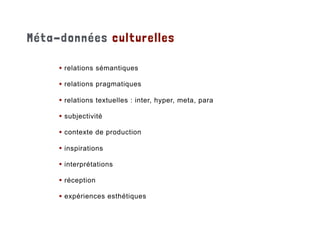

17. • relations sémantiques
• relations pragmatiques
• relations textuelles : inter, hyper, meta, para
• subjectivité
• contexte de production
• inspirations
• interprétations
• réception
• expériences esthétiques
Méta-données culturelles

18. Utilisation des données

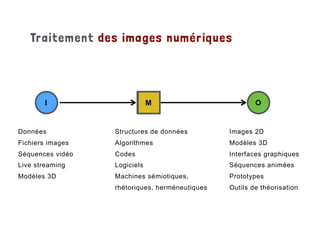

19. Traitement des images numériques
I OM
Données
Fichiers images
Séquences vidéo
Live streaming
Modèles 3D
Images 2D
Modèles 3D
Interfaces graphiques
Séquences animées
Prototypes
Outils de théorisation
Structures de données
Algorithmes
Codes
Logiciels
Machines sémiotiques,
rhétoriques, herméneutiques
M O

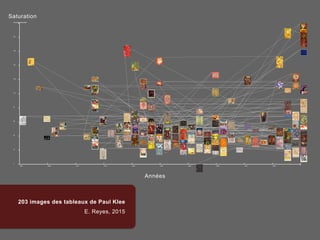

20. 203 images des tableaux de Paul Klee
E. Reyes, 2015
Années
Saturation

21. Interfaces sur le web
http.//ereyes.net/kleeviz, 2015

22. as
Design spéculatif
2000 pochettes d’albums du rock
E. Reyes, 2014

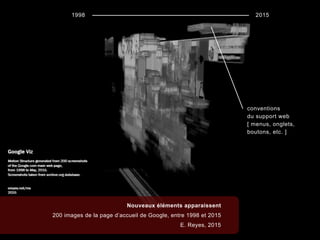

23. Nouveaux éléments apparaissent
200 images de la page d’accueil de Google, entre 1998 et 2015
E. Reyes, 2015
1998 2015
conventions
du support web
[ menus, onglets,
boutons, etc. ]

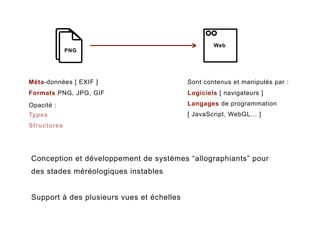

24. Conception et développement de systèmes “allographiants” pour
des stades méréologiques instables
Support à des plusieurs vues et échelles
Méta-données [ EXIF ]
Formats PNG, JPG, GIF
PNG
Sont contenus et manipulés par :
Logiciels [ navigateurs ]
Langages de programmation
[ JavaScript, WebGL… ]
Web
Types
Structures
Opacité :

25. Merci de votre attention
Everardo REYES
Université Paris 8 / Lab. Paragraphe
